Как подтянуть ремень генератора кия спектра

Проверка и регулировка натяжения ремня привода генератора и водяного насоса Kia Spectra 2000-2011

При недостаточном натяжении ремня появляется посторонний шум, ремень быстро изнашивается.

Чрезмерное натяжение ремня приводит к повреждению подшипника водяного насоса или генератора.

Вам потребуются: ключи «на 12», «на 14».

1. Проверьте натяжение ремня нажатием пальца на середину ветви между шкивами генератора и водяного насоса. При нажатии с усилием 98 Н (9,8 кгс) прогиб ремня должен составлять 8–10 мм.

Для проверки натяжения ремня можно использовать весы-безмен, оттягивая крючком ветвь ремня.

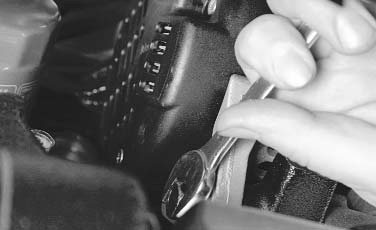

2. Для регулировки натяжения ремня ослабьте болт крепления генератора к натяжной планке.

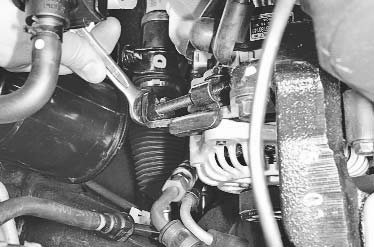

3. . и болт крепления генератора к кронштейну двигателя.

4. Вворачивая или выворачивая регулировочный болт, отрегулируйте натяжение ремня.

Для увеличения натяжения ремня перемещайте генератор от блока цилиндров двигателя, для уменьшения – к блоку.

Kia Spectra

Автомобиль Kia Spectra был представлен в 2000-ом году, он пришел на смену предшествующей марки Kia Sephia. В Корее модель производилась под брендом «Ментор» в 1999-2000-х годах, а до 2004 года выпускалась в Америке. Следует заметить, что для американского рынка машина поставлялась в двух кузовах:

• пятидверный хэтчбек;
• четырехдверный седан.

Корейская марка Kia Spectra на ижевском автозаводе выпускалась с 2005 по 2011 год, и только в кузове седан. В 2009 году выпуск «Спектра» в Ижевске прекратился, но, чтобы выполнить все свои обязательства перед корейской был вынужден выпустить небольшую партию автомобилей летом 2011 года.

Как поменять ремень генератора на Киа Рио?

Водитель, знающий, как заменить ремень на Киа Рио, может не бояться случайной остановки автомобиля на трассе из-за лопнувшей детали. Самостоятельная замена займет немного времени и поможет избежать эвакуации транспортного средства на ближайшее СТО.

Вместе с ремнем потребуется одновременная замена натяжного и опорного ролика.

Работы по замене ремня выполняются в следующем порядке:

• открыть капот;
• снять с аккумулятора отрицательную клемму;
• вывернуть болт крепления генератора на натяжной планке;
• снять регулировочный винт с гайкой;
• смещаем генератор к блоку цилиндров;
• снимаем ремень со шкивов;
• устанавливаем новый в обратном порядке;
• подключить аккумулятор.

Также существует способ снять ремень снизу, например, когда вы меняете масло и поставили автомобиль на эстакаду. Для этого нужно чуть отжать натяжной ролик (гайка на самом ролике, а не ниже) с помощью рычага и снять ремень. Новый ремень одеть и затянуть ролик.

Достаточно простая задача по замене детали на Kia Rio поможет восстановить работоспособность машины в чрезвычайной ситуации. Так как процедура проводится быстро, у автолюбителей всегда есть ремень в запасе. Но не путайте ремень генератора и ремень ГРМ.

Если у вас «полетел» ремень генератора, то вы сможете доехать до автосервиса на одном заряде аккумулятора, а если вышел из строя ремень ГРМ, то можно «попасть» на дорогостоящий ремонт двигателя. Лучше всего перед длительными поездками и проводить техническое обслуживание автомобиля.

Поменять ремень ГРМ на линейку Kia

Обычно любитель автомобилей не обращает особого внимания на ремень ГРМ, потому что думает, что просто не может сломаться. Это продолжается до тех пор, пока не потерпит неудачу. Тогда получается, что в один прекрасный момент порванный ремень влечет за собой огромное количество проблем и денег. Приведите в действие второй ремень ремня ГРМ Kia sportage, замена которого для дизельного двигателя может не подойти. Как предотвратить поломку ремня ГРМ на автомобиле Kia Range и его своевременную замену, мы расскажем в этой статье.

Назначение ремня ГРМ

Ремень ГРМ для серии Kia, производства Dayco

Ремень ГРМ соединяет распределительный вал и коленчатый вал двигателя в единую, синхронно управляемую систему. Замена ремня ГРМ на киа спектра: после сколько и как поменять. Замена Шкоды на великолепные 1 8 т ремней ГРМ. Он передает крутящий момент от 1-го вала к следующему. И если эта передача сломана, двигатель выходит из строя.

Замена помпы на автомобиле KIA Spectra

Большинство специалистов не рекомендуют менять помпу самостоятельно. Однако опытные автовладельцы делают это своими руками без особых проблем.

Расположение

На автомобиле KIA Spectra помпа расположена около головки блока цилиндров.

Помпа KIA Spectra расположена в не очень удобном для демонтажа месте

Для обеспечения доступа к насосу необходимо снять ремни генератора и ГРМ.

Перед заменой посадочное место для помпы рекомендуется тщательно очистить

Слив тосола

При замене рекомендуется полностью обновить охлаждающую жидкость новый насос не сможет корректно работать со старой ОЖ. Жидкость сливается в ёмкость объёмом не менее 5 литров. Свежий тосол заливается в объёме, равном объёму слитой ОЖ.

Необходимые инструменты

Для замены понадобятся следующие инструменты:

• комплект гаечных ключей;
• торцовая головка с удлинённым воротком;

Для выкручивания глубоко расположенных болтов необходима торцовая головка с удлинённым воротком

• набор отвёрток;
• пассатижи;

• инструменты для снятия ремней (наборы для установки, фиксатор распредвалов)

• Ремни демонтируются с помощью специального инструмента

• универсальная монтировка;

С помощью универсальной монтировки снимается шкив помпы

Замена помпы без снятия ГРМ

Для того чтобы заменить водяной насос, не снимая ГРМ, необходимо выполнить следующие действия.

1. Снимается колесо, откручивается защита двигателя и отсоединяется пластиковый подкрылок.
   Для доступа к насосу необходимо снять защиту двигателя
2. Снимаются ремни с генератора и гидроусилителя руля. При снятии ремня генератора ослабляются два болта — болт крепления к натяжной планке и болт крепления к кронштейну двигателя. Натяжение ремней уменьшается вращением регулировочного натяжителя.
3. С двигателя снимается крышка, закрывающая ремень ГРМ.
   При замене помпы снимается защита с ремня ГРМ
4. Сливается тосол. Если работы проводятся на тёплом двигателе, следует использовать защитные средства.
5. С помощью монтировки снимается шкив водяного насоса. Для этого потребуется помощник. Автомобиль ставится на пятую передачу, помощник зажимает педаль тормоза. Для того чтобы шкив не проворачивался, монтировка одним концом упирается в гайку шкива, другим — в кузов. Снимается болт крепления шкива и сам шкив.
   Шкив водяного насоса снимается с помощью монтировки
6. Извлекается помпа.
7. Устанавливается новое устройство с прокладкой.
8. Сборка производится в обратном порядке.

Перед снятием ремней рекомендуется сделать фото с различным положением распредвалов. Если встать перед капотом, метка I левого шкива распредвала должна быть на одном уровне с меткой E правого распредвала. Для того чтобы корректно выставить распредвалы, следует провернуть коленвал на один оборот.

При установке ремней метки распредвалов должны стоять на одном уровне

Менять насос на автомобилях KIA Spectra, в которых предусмотрен демонтаж ГРМ, крайне сложно. В этом случае целесообразно сразу обратиться в автосервис.

Замена ремня генератора

Для замены понадобятся ключи на “12” и “14” и новый ремешок. В целом процедура не считается сложной — замену вполне можно проделать своими руками.

Чтобы поменять ремень генератора, сначала следует ослабить болт крепления генератора к натяжной планке и болт крепления конструкции к двигателю. Затем ослабить натяжение с помощью регулировочного болта и снять привод со шкивов.

Установка ремня генератора происходит в обратном порядке. Следует надеть ремешок на шкив, затем отрегулировать его натяжение. Напоследок закрутить винты крепления, которые откручивались в начале процедуры.

Для работы понадобится:

1) Ремни ГУРа и генератора.

2) Шкив генератора.

3) Набор инструментов.

Приступаем к работе:

1) Первым делом снимаем клеммы аккумулятора.

2) Далее переходим к ослаблению ремней. Откручиваем несколько болтов, а затем ослабляем болт натяжителя ремня, пододвигаем насос к двигателю и снимаем сам ремень.

Когда менять ГРМ

Ремень ГРМ имеет свой ресурс, по рекомендации завода-изготовителя его положено менять через каждые 45 тыс. км пробега (ТО-3). Скорее всего, ижевский завод перестраховался, но лучше с заменой не затягивать, и менять ремень следует приблизительно через каждые 60 тыс. км.

При каждом техническом обслуживании положено проверять состояние ремня ГРМ, также осматривать натяжные ролики. Автовладельцам следует учесть, что если произойдет обрыв ремня или он перескочит на несколько зубьев, по всей вероятности, загнутся клапана в головке блока цилиндров. Поэтому вопрос, когда менять ГРМ, всегда остается открытым – если вы считаете, что ремень уже изношен, лучше работу выполнить, не откладывая дело в долгий ящик.

Периодичность замены ремня генератора

В некоторых картах ТО указано, что ремень генератора на Спектре надо менять каждые 45,000 км пробега. Это отнюдь не значит, что он не проходит дольше. Или меньше — и такое бывает.

Чтобы быть уверенным, что приводной ремень не подведет в дороге, следует проверять его состояние на каждом ТО (каждые 15,000 км пробега). О том, что замена ремня генератора Киа Спектра уже подошла по времени, поможет определить визуальный осмотр — трещины, расслоения, растяжение — все это признаки замены. Кроме этого, данная деталь может проситься на замену свистом и скрипом.

Как подтянуть ремень на Киа Рио

Ослабевание ремня приводит к неприятным звукам, скрипу, который раздается во время прогрева автомобиля. Если на автомобиле установлен гидроусилитель руля, натяжение производится автоматически, если его нет – работу по затягиванию нужно будет выполнить своими руками.

Техническая документация к корейскому автомобилю предполагает, что при нормальном натяжении ремень должен прогибаться не более, чем на 10–15 мм при прикладываемом усилии 100 Н (10 кгс). Для восстановления работоспособности агрегата потребуется:

• ключ с головкой на 17 и на 19;
• монтажная стальная лопатка;
• баллонный ключ.

Алгоритм выполнения работы:

• осмотреть деталь. Если она разлохмачена, имеет надрывы или следы смазки – ее придется менять;
• проверить натяжение, нажав пальцем на точку посредине детали, расположенную между шкивами коленвала и генератора;
• при помощи ключа слега ослабить гайки, удерживающие крепления генератора с держателем-кронштейном и с рычагом для натяжения;
• взять монтажную лопатку, отвести генератор в сторону и ослабить его. Под лопатку положить влажную ветошь, чтобы не повредить ей поверхности кузова;
• через нишу правого колеса добраться до коленчатого вала. Ключом ухватившись за болт его крепления, повернуть деталь на два оборота по часовой стрелке. Ремень должен подтянуться;
• еще раз пальцем проверить его натяжение. Если нужно – еще раз или два прокрутить вал;
• вернуть гайки крепления в первоначальное состояние.

Процедура замены

Снимаем декоративную крышку двигателя. Откручиваем четыре болта на 10 верхней крышки ГРМ.

Верхняя крышка ремня ГРМ.

Откручиваем натяжной болт насоса ГУР, снимаем ремень гидроусилителя руля. Как то плохо сфотографировал, не очень понятно получилось.

Натяжитель ремня ГУР.

Далее, пока вы не сняли ремень генератора ослабляем три болта на 10 крепления шкива помпы.

Крепление шкива помпы.

Ослабляем контрящий болт на 13 и натяжной на 10 и сдвинув генератор снимаем ремень генератора. После снимаем шкив помпы.

Натяжитель ремня генератора.

Блокировка коленвала

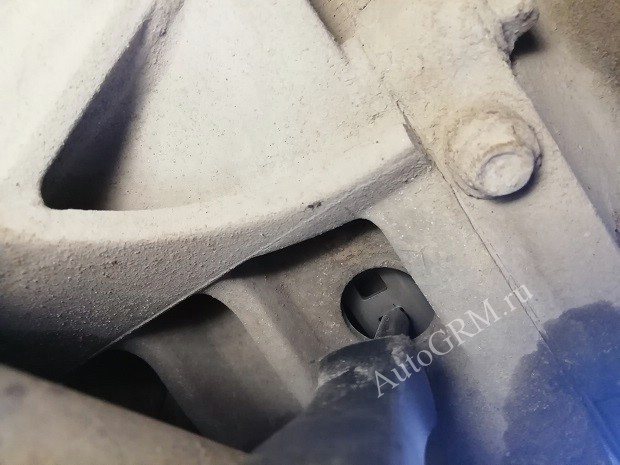

Стопорим коленвал, в случае АКПП, вставив специально обученную отвертку в маховик.

Если у вас механика, то застопорить коленвал можно включив пятую передачу вставив отвертку в вентиляционные отверстия тормозного диска в районе суппорта.

Внимание! Никогда не откручивайте и тем более не затягивайте болт коленвала при помощи стартера.

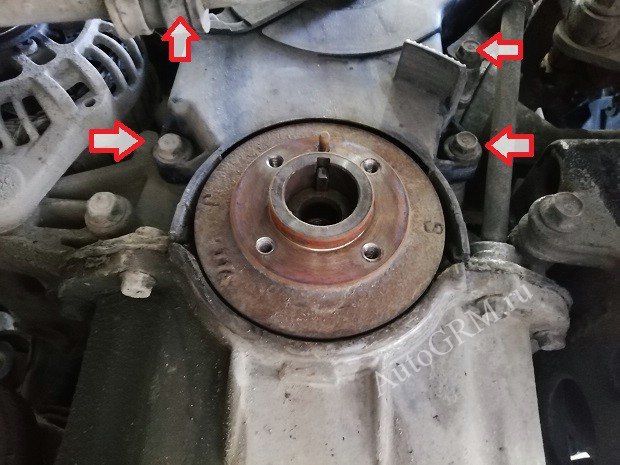

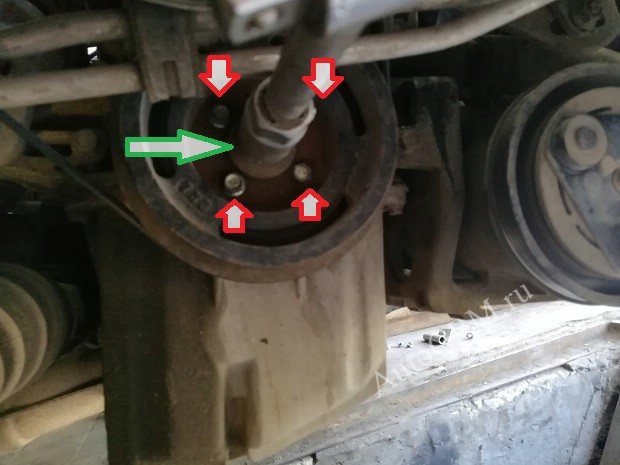

Откручиваем болт коленвала и четыре болта крепящие шкив.

Крепление шкива коленвала.

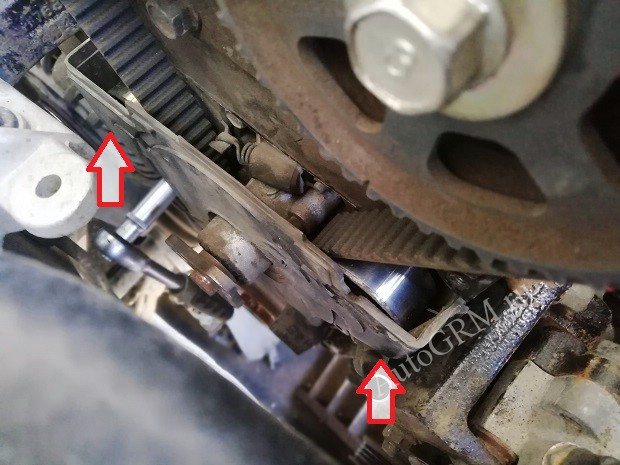

Откручиваем четыре болтика на десять крепления нижней крышки ремня ГРМ.

Крепление нижней крышки ремня ГРМ.

Ну и еще два болта средней крышки ГРМ.

Крепление средней крышки ремня ГРМ.

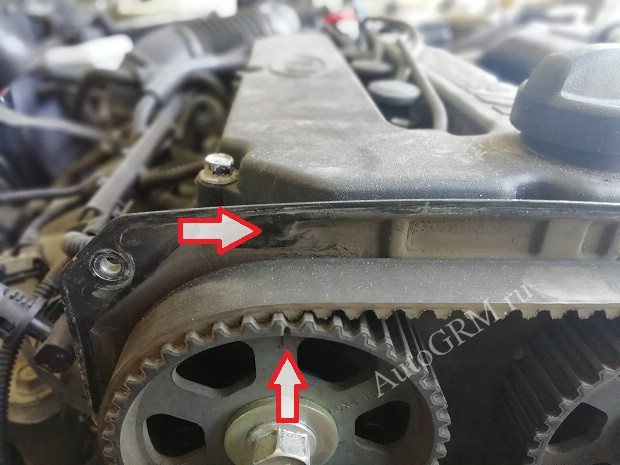

Выставляем верхнею мертвую точку. Для этого, временно закрутив болт коленвала вращаем его, обязательно по часовой стрелки до совпадения меток на звездочках распредвалов и задней крышки ГРМ.

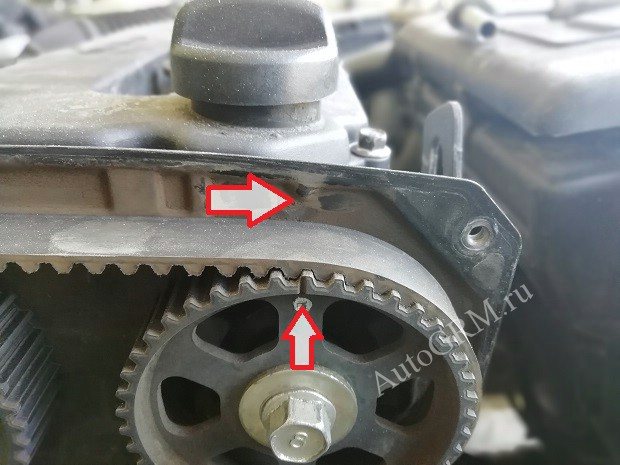

Метка впускного распредвала.

Метка выпускного распредвала.

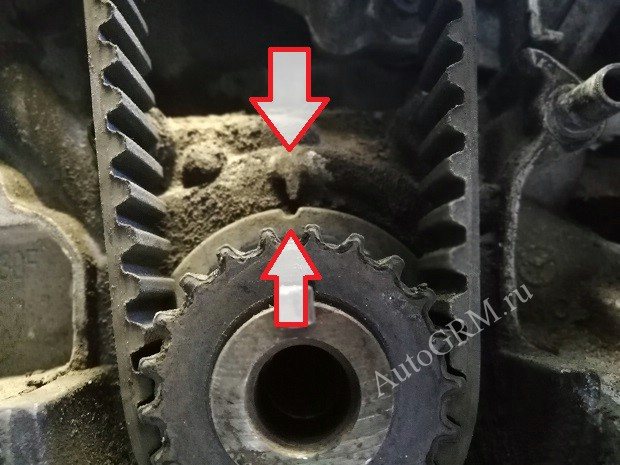

Соответственно метка на звездочке коленвала должна совпасть с меткой на масленом насосе.

Метка коленвала.

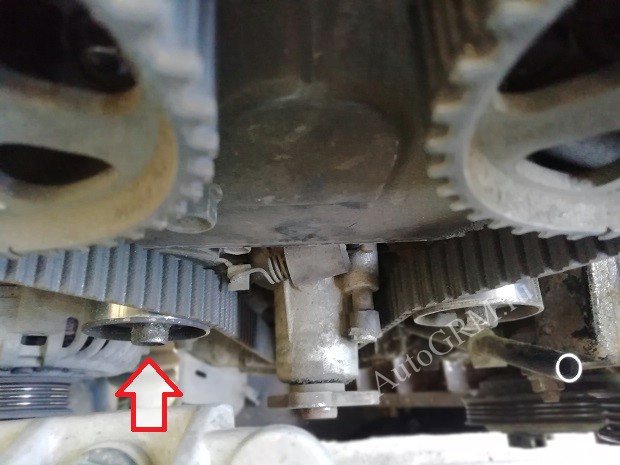

Ослабляем болт на 13 натяжного ролика ГРМ и снимаем ремень.

Крепление натяжного ролика.

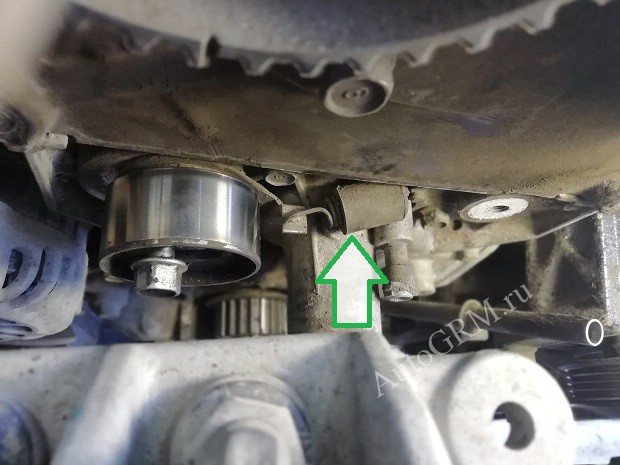

Обратите внимание что ремень ГРМ натягивается при помощи пружинки.

Натяжная пружина.

Снимаем натяжной и обводной ролики. Устанавливаем новые ролики, болт обводного затягиваем, а натяжного просто наживляем. Не забудьте про пружинку. Мне удобно установить ее сразу, некоторые ставят ее после установки ремня.

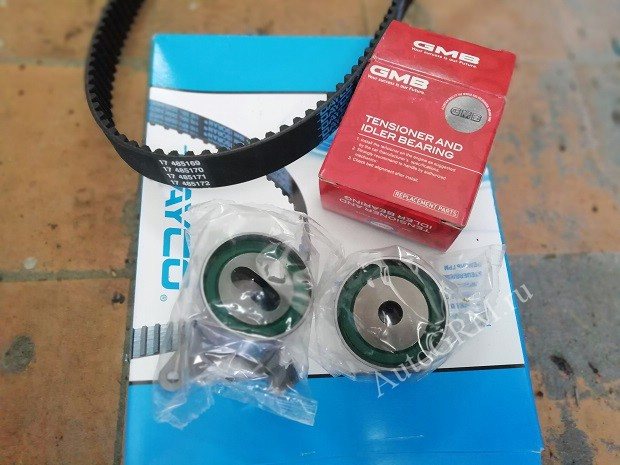

Новый комплект ГРМ.

Как самостоятельно определить износ?

На слух ничего определить не получится, как в случае с цепями (которые начинают стучать и растягиваться). Убедится в том, что машине необходима замена ремня, можно только по визуальному осмотру детали. Так, для этого демонтируют кожух ГРМ и смотрят элемент на наличие деформаций. Замена ремня ГРМ («Киа-Спектра» 1.6 — не исключение) требуется в случае, если на нем обнаружены:

• Трещины.
• Надрывы.
• Масляные потеки.
• Явный износ зубцов внутренней части.
• Другие механические дефекты.

Не всегда нужно руководствоваться регламентом. Если до 45 тысяч обнаружены вышеперечисленные дефекты, требуется срочная замена ремня ГРМ.

«Киа-Спектра» может ремонтироваться и своими руками. Посещать СТО в данном случае не обязательно. Единственное, что требуется от вас – набор инструментов, новый ремень и свободное время. Всего на замену уйдет от 1 до 2 часов. Все работы необходимо производить днем (или в хорошо освещенном помещении), так как очень важно выставить метки (дальше расскажем, почему).

Почему может оборваться ремень ГРМ

Не всегда ремень газораспределительного механизма меняется строго по регламенту, в некоторых случаях происходит его преждевременный обрыв. Есть причины, по которым ГРМ выходит из строя раньше времени:

• на газораспределительный механизм попало масло, это может произойти в том случае, если моторное масло потекло из переднего сальника коленчатого вала или с клапанной крышки;
• был установлен ремень неоригинального производства, у которого качество не соответствует необходимым нормам;
• ремень может выйти из строя раньше времени, если его перетянули больше нормы при установке;
• если ремень ослаб, он начинает «гулять», и так же обрывается;
• заклинил или с трудом вращается водяной насос, из-за этого ремень перескакивает на зубьях, а затем рвется;
• каким-то образом под кожуха ремня ГРМ попал посторонний предмет, например, открутился болт крепления внутреннего кожуха;
• заклинил один из двух распределительных валов;
• заклинил один из двух натяжных роликов.

Как поменять ролики натяжные и обводные на Киа Рио?

Свист или скрип, раздающиеся из-под капота, даже при заглушенном моторе, часто говорят о проблемах с роликами натяжения. Иногда проблему ослабевания можно решить, зная, как поменять натяжитель ремня на Киа Рио или сменить часть подшипников.

Если неприятный звук возникает все чаще и не пропадает, необходимо искать причину:

• или в самом ремне (он может надорваться, ослабеть, получить иные повреждения);
• или в роликах натяжного механизма.

Если проблема в роликах или подшипниках, их необходимо поменять. Автомобиль для этого придется загнать на эстакаду. Для работы потребуется накидной ключ с головкой на 14. Алгоритм выполнения операций:

• заглушить двигатель;
• открыть капот;
• снять минусовую клемму с аккумулятора;
• отыскать место расположения ремня, открыть крышку моторного отсека;
• ослабить и убрать ремень с ролика. Для этого следует отжать кронштейн натяжного ролика
• открутить болт крепления ролика. Чтобы не сорвать резьбу, следует помнить, что резьба именно на этом болте обратная, против часовой стрелки. В работе вместо ключа можно использовать вороток;
• выбить из механизма старые подшипники при помощи деревянного молотка и головки на 17-19. При выбивании необходимо не повредить пластик корпуса;
• установить новые подшипники;
• собрать механизм в обратной последовательности – завернуть натяжной болт, надеть ремешок на место, восстановить питание.

Учимся менять ремень генератора на южнокорейских автомобилях Киа

Генератор Киа Спектра, как и аналогичные устройства любого транспортного средства, обеспечивает электрической энергией всех потребителей, входящих в сеть, а также заряжает аккумулятор. Таким образом, от него зависит качество работы электропотребителей и степень зарядки АКБ. Статья посвящена замене ремня генератора на автомобилях Киа, без которого агрегат не сможет работать.

Если привод скрипит

Иногда ремень генератора Kia Spectra может издавать довольно неприятный звук, напоминающий одновременно свист, писк и скрип. Очевидно, что это приносит дискомфорт водителю, пассажирам и даже окружающим, так как сила звука довольно велика. Причин такого шума может быть несколько:

• слабая натяжка привода;
• плохое качество элемента;
• загрязнения на рабочей поверхности (масло или другие технические жидкости);
• перекос устройства натягивания;
• езда на непрогретом двигателе в зимний период.

Очевидно, что часть проблем решается только заменой элемента. Иногда свист может возникать ввиду неисправности подшипника в натяжном ролике. В таком случае требуется тщательная диагностика указанных узлов. Но чаще всего причина заключается в слабом натяжении ремня.

Таким образом, некорректная установка, износ или иные проблемы с ремнем генератора Kia Spectra могут повлечь некоторые неприятные моменты и даже поломки. Своевременная замена элемента может предотвратить или ликвидировать негативные последствия.

Комплекты ГРМ

Ремень ГРМ с натяжными роликами для Киа Спектра производят различные фирмы, наиболее известными производителями являются:

По отзывам наиболее надежной является продукция компании BАNDO (Япония), также хорошо себя зарекомендовала фирма Gates. Несколько худшими по качеству считаются ремни Contitech и DAYCO.

Двигатель S6D 1,6 л устанавливался и на другие модели автомобилей Kia и Hyundai, поэтому комплект ГРМ также подойдет на Kia Carens/ Sephia /Shuma/Rio, Hyundai Accent.

По цене запчасти могут быть разными, но слишком дешевые детали покупать не следует – вероятность, что они прослужат долго, невелика. Еще достаточно часто в комплект ГРМ входит также водяной насос – его тоже рекомендуется менять при замене роликов и ремня. Если учесть что помпа приводится в движение ГРМ, при ее заклинивании произойдет обрыв ремня, что приведет к дорогостоящему ремонту.

Почему свистит ремень генератора (причины свиста)

Многие автолюбители считают, что свист ремня генератора появляется только из-за его изношенности или провисания, но это не совсем так. Далеко не всегда можно устранить свист заменой старого ремня на новый или его «подтяжкой». Зачастую причины свиста могут быть неочевидны.

Для того чтобы понять как устранить свист ремня генератора нужно сначала разобраться с тем, почему он свистит (пищит, скрипит), и каковы причины появления этих звуков.

В процессе работы ремень генератора, как и другие приводные ремни автомобиля, подвергается длительным высоким нагрузкам. С его помощью вращающий момент от коленвала двигателя передается к генератору и прочему навесному оборудованию.

Назначение, устройство и принцип действия водяного насоса

Помпа — это водяной насос центробежного типа. Вращение крыльчатки, расположенной в его корпусе, обеспечивает принудительную непрерывную циркуляцию охлаждающей жидкости (ОЖ) во время движения. Через систему охлаждения тепло, выделяющееся при сгорании в двигателе топливно-воздушной смеси, поглощается радиатором. На автомобиле KIA Spectra помпа и генератор приводятся в движение шкивом коленвала через поликлиновый ремень. Вращение крыльчатки обеспечивают закрытые подшипники, запрессованные в корпус помпы. Смазка подшипников в процессе эксплуатации не требуется.

В каких случаях необходимо менять привод генератора и водяного насоса

Итак, определимся с тем, как выявить, пришла ли пора поставить новый ремень генератора Киа Спектра. Для этого нужно внимательно его осмотреть. Если заметен износ рабочего элемента, если ремень замаслен или растянут, замена актуальна. Часто обнаружить слабое натяжение ремня генератора помогает характерный звук при работе двигателя. Недостаточное натяжение провоцирует ускоренный износ привода.

Длительность периода эксплуатации ремня генератора Kia Spectra может зависеть от таких факторов, как стиль вождения, условия использования, нагрузка, качество производства изделия, корректность установки.
