Как регулировать фары на киа сид 2008

Как снять фару киа сид

Замена лампочки в фарах автомобиля модели Kia Cee’d происходит без снятия фары. Однако, при возникновении необходимости в данном процессе, произойдет это без каких-либо серьезных помех. После просмотра этого видеоролика — инструкции по демонтажу/снятию вы сможете с легкостью убрать фару.
Инструкция для снятия фары головного света данной модели автомобиля: вы должны в первую очередь открутить два болта крепления фары расположенные сверху и один болт расположенный сбоку. После этого отсоединить небольшой разъем с проводами питания. В завершение двумя руками, слабо пошатывая, вынуть фару.

Каталожный номер подлинной левой фары Kia Cee’d — 92101-1H000, в качестве аналога не редко приобретают Depo 223-1126L-LD-EM.
Каталожный номер подлинной правой фары Kia Cee’d — 92102-1H000, ей под замену часто приобретают Signeda ZKA1126(K)R или Depo 223-1126R-LD-EM.

Регулировка фар Киа Сид – основные особенности данного вида работ

Если вы заметили, что качество освещения в вашем автомобиле стало ухудшаться, то следует немедленно решить эту проблему, причем стоит отметить, слишком яркий свет так же нежелателен, как и слишком тусклый. В первом случае вы будете слепить встречных водителей, а во втором – плохо видеть проезжую часть. Мы рассмотрим, как отрегулировать фары на Киа Сид своими руками, это позволит сэкономить достаточно большие средства.

Как снять заднюю фару KiaCeed JD

Чтобы заменить внешнюю секцию фонаря потребуется крестовая отвертка, и такие действия:

1. Отделить проводок отрицательной клеммы от аккумулятора.
2. Открыть дверцу задка и выкрутить пару крепежных винтов внешней секции.
3. Вывести пару металлических штифтов корпуса фары из пластиковых втулок на кузове. Одновременно переместив секцию обратно, в направлении движения машины.
4. Отвести внешнюю секцию фонаря от кузова ровно на длину подсоединенных проводов.
5. Вытянуть резиновый уплотнитель жгута из кузова и после извлечь колодку жгута.
6. Разделить колодку жгута проводов, стиснув крепеж и сняв внешнюю часть.
7. Снять фонарь Киа Сид и после поставить секцию на место.

Внутренняя секция

Алгоритм действий такой:

1. Первым делом, отделить проводок отрицательной клеммы от аккумулятора.
2. Для снятия фонаря, нужно открыть дверцу задка, затем поддеть краешек маленького люка в дверной обивке и снять непосредственно лючок.
3. Стиснуть крепление и разделить колодку жгута проводков.
4. Затем отвернуть крепежную гайку данного элемента, расположенную под обивкой задней дверцы.
5. И следом — пару колпачковых гаек, размещенных с края дверцы.
6. Снять внутренний участок заднего фонаря Киа Сид JD и после всех исправлений поставить на место в обратной последовательности.

Какая лампа нужна

Во всех трех поколениях Киа Сид (кроме светодиодной версии) в качестве источника ближнего света используются галогенные односпиральные лампы Н7 мощностью 55 Вт.

Какому производителю отдать предпочтение

В принципе, производителей качественных автомобильных ламп, которым можно доверять, не так много. Это все те же BOSCH, OSRAM, PHILIPS, из отечественных — «Маяк». Каждая из вышеперечисленных компаний выпускает лампы в очень широком ценовом диапазоне. Стоимость прибора зависит от светоотдачи, долговечности и так далее.

Лично я бы рекомендовал владельцам Киа Сид обратить внимание на следующие аксессуары:

1. BOSCH H7-12-55 Чистый свет.
2. ОСРАМ Н7-12-55.
3. Дженерал Электрик H7-12-55.
4. PHILIPS H7-12-55 +30%
5. НАРВА Н7-12-55.
6. KOITO H7-12- 55 Вт
7. МАЯХ7.

Если вы не очень ограничены в средствах, то можете выбрать лампы с повышенной светоотдачей, но срок их службы будет меньше. Это удовольствие будет стоить в несколько раз больше. Список ламп этого типа:

1. NARVA H7-12-55 +110% ДАЛЬНЕЙШАЯ МОЩНОСТЬ.
2. PHILIPS H7-12-55 +150% ГОНОЧНОЕ ВИДЕНИЕ.
3. PHILIPS H7-12-55 +130% ЭКСТРЕМАЛЬНОЕ ВИДЕНИЕ.
4. OSRAM H7-12-55 +130% НОЧНОЙ ЛАЗЕР.
5. OSRAM H7-12-55 +110% НОЧНОЙ БЕЗЛИМИТНЫЙ ОТКЛЮЧИТЕЛЬ.
6. GE H7-12-55 +90% (PX26d) Мегалайт Ультра.

Как поменять лампу на «Киа Сид»

Замена ламп на Киа Сид 2013 года зависит от типа замены светотехники. Неважно, какой это кузов: хэтчбек или универсал. Инструкции для каждого типа выглядят следующим образом.

Ближнего света

Замена лампы ближнего света Киа Сид 2011 года осуществляется простыми действиями: снимается непосредственно крышка фары, повернув ее против часовой стрелки, лампа вытаскивается из патрона, отсоединяется разъем. Далее ставим купленную лампу с правильной маркировкой в ​​обратном порядке.

Дальнего света

Для замены дальнего света порядок действий следующий. Крышка снимается, затем элемент отсоединяется. Вам просто нужно держать лампу за патрон, не касаясь галогенки.

Переднего габарита

Замена переднего супорта производится по тому же принципу. Однако для начала необходимо выключить дальний свет, чтобы можно было дотянуться до датчиков.

Подсветки поворота

Поворотники включаются автоматически при включении ближнего света и повороте руля в нужную сторону. Он также заменяет основные ходовые огни.

Дневного ходового огня

установить дневные ходовые огни гораздо сложнее. Сначала автомобиль ставится на подъемник, а затем отсоединяются опоры защиты крыши. Также уже можно найти лампу и выключить ее, повернув против часовой стрелки.

Стоп-сигнала

Для замены стоп-сигнала нужно открутить два самореза, которые крепят задний фонарь, затем потянуть на себя и снять его. Обязательный пункт — патрон с подключенными к нему тремя проводами. Как и другие элементы освещения в этом автомобиле, его нужно поворачивать против часовой стрелки.

Противотуманного переднего фонаря

Замена передних туманки продукты на елеваторе. Сначала защелка отключается нажатием, а затем вытаскивается сама лампа.

Процесс замены

Возможна замена б/у оптики на СТО. Способ подходит для тех водителей, которые не ориентируются в типе автомобиля и не знают, какие модели рекомендуются для конкретной комплектации.

Самостоятельная замена требует 15 минут времени и сноровки: стандартное расположение оптики в КИА Сеат закрыто либо омывателем, либо аккумулятором. Нужный:

• комплект лампы H7;
• ключ рожковый на 10;
• ветоши;
• чистые безворсовые сафетки;
• стандартный набор отверток.

Чтобы поменять лампочку в левой фаре, потребуется демонтировать аккумулятор, предварительно сняв клеммы. Доступ к правой блок-фаре закрыт омывателем, необходимо открутить кронштейны (ключ 10):

1. Поверните защитный кожух фары на 90°.
2. Вытяните колодку с проводами.
3. Отжать два усика фиксатора.
4. Удалите отработанный элемент с пазов.
5. Вставьте новую лампу в обратном порядке.

Нельзя дотрагиваться до быбы буды: на стекле останутся микроскопические пятна жира, это в дальнейшем приведет к неравномерному прогреву колбы и появлению пятен. Рекомендуется использовать салфетку.

Как снять заднюю фару KiaCeed JD

Чтобы заменить внешнюю секцию фонаря потребуется крестовая отвертка, и такие действия:

1. Отделить проводок отрицательной клеммы от аккумулятора.
2. Открыть дверцу задка и выкрутить пару крепежных винтов внешней секции.
3. Вывести пару металлических штифтов корпуса фары из пластиковых втулок на кузове. Одновременно переместив секцию обратно, в направлении движения машины.
4. Отвести внешнюю секцию фонаря от кузова ровно на длину подсоединенных проводов.
5. Вытянуть резиновый уплотнитель жгута из кузова и после извлечь колодку жгута.
6. Разделить колодку жгута проводов, стиснув крепеж и сняв внешнюю часть.
7. Снять фонарь Киа Сид и после поставить секцию на место.

Снятие передней блок-фары

Для верного снятия нужной фары Киа Сид JD потребуются такие инструменты:

• ключи «на 10» и «на 12»;
• крестовая отвертка.

Замена выполняется на примере левой блок-фары:

1. Отделить проводок отрицательной клеммы от аккумулятора KiaCeed JD.
2. Чтобы выполнить замену, нужно вывернуть пару крепежных винтов и убрать с корпуса оптики диагностический разъем.
3. Выкрутить крепления сразу шести верхних пистонов крепежа переднего бампера, и затем извлечь пистоны.
4. Выкрутить крепления трех нижних пистонов крепления бампера со стороны заменяемой фары, и затем вытащить пистоны.
5. Выкрутить тот самый болт, которым бампер подсоединяется к кронштейну передней дверцы изнутри арки переднего колеса.
6. Несмотря на сопротивление фиксаторов, аккуратно отделить бампер от передней дверцы.

7. Стиснуть крепежные элементы и отделить колодку жгута проводков заменяемой фары.
8. Выкрутить болты, которыми оптика подсоединяется к  радиаторной раме.
9. Слегка отогнуть край бампера и аккуратно убрать блок-фару.
10. Поставить блок-фару в обратной последовательности.

Каким образом производится регулировка фар

Найдите идеально ровную и шероховатую вертикальную поверхность. Например, отлично подойдет стена в гараже.

Начало процесса

Ставьте автомобиль на ровную поверхность, иначе продольная ось будет искривлена. Не забываем, что так же, как и передние фары Киа Сид, задние фонари нужно проверять отдельно:

• Активируйте ближний свет. Возьмите кусок картона и закройте свет, который вы не проверяете в данный момент. Световой пучок должен быть хорошо обработан перед сообщением.
• Поднимите бленду и внимательно проверьте место крепления оптики. Регулирование светотехники расположение за шечт вифор.

Подготовительные работы

Прежде чем проводить непосредственную регулировку световых элементов, необходимо их проверить, а для этого необходимо снять детали. Если при осмотре состояния оптики вы обнаружили неисправность, разберите ее и устраните проблему.

Снятие фары

Как снять фары на Киа Сид — пошаговая инструкция:

• Отсоедините все разъемы. Для большего удобства можно снять аккумулятор и монтажный блок, но это не обязательно.
• Основной светодиод закреплен в трех местах, ключом открутите 2 винта. Затем отпустите пластиковую защелку, расположенную в нижней части.
• Вынимаем хомут, осторожно надавливая сбоку на подкапотное пространство.
• Часто возникают трудности при демонтаже левой фары, так как не хватает места. Поэтому постарайтесь отложить гибкий вентиляционный рукав, который иногда мешает.
• Переходим к подготовке настроек передних и задних фонарей на Киа Сид. Нанесите на стену линии разметки, соединяющие 2 точки. В свою очередь они обозначают расположение фар. Точки должны находиться на равном расстоянии от поверхности пола.
• Параллельно проведут вторую (менее 12 см) и третью (менее 22 см) лини.

Устройство фар и используемые системы освещения

Независимо от того, какая модификация автомобиля у вас в использовании, строение фронтальных осветительных приборов всегда одинаково:

• Лампочка определенной мощности, которая дает свет. Следует использовать те варианты, которые рекомендованы производителем, это избавит вас от опасности повреждения конструкции из-за слишком сильно нагревающихся конструкций.
• Рефлектор позволяет собирать световой поток в пучок и направлять его в нужное место на дороге. Но стоит помнить, что сам по себе рефлектор не может обеспечить необходимое качество света, для этого предназначен третий элемент.
• Рассеиватель имеет сложную структуру, которая и обеспечивает направление света на нужном участке. Современные модели могут не иметь рассеивателя, но там система намного сложнее, и разбирать мы ее не будем.

Важно! Помните, что для правильного и качественного освещения необходимо поддерживать рассеиватель в идеальном состоянии. Если вы заметили царапины на поверхности, значит надо их отполировать.

Фары без рассеивателя оснащаются линзованной оптикой

Рассмотрим еще системы функционирования света:

• Американский вариант предполагает достижение наилучшего качества света, при переключении с ближнего на дальний не видно очень большой разницы, световая граница размыта, световой пучок не очень четкий.
• Европейский вариант предполагает большую разницу между дальним и ближним светом, это предназначено для того, чтобы не ослеплять встречный транспорт. У таких модификаций наблюдается резкая светотеневая линия.

В американских конструкциях регулируется как ближний, так и дальний свет, в то время как в европейских регулируется только ближнее освещение, а дальнее предустановлено еще на заводе-изготовителе.

Так выглядит схема переднего освещения

Виды и маркировка ламп

Производитель устанавливает следующую ультрасовременную оптику:

1. Дальний свет – галоген, цокол Н1, пачистика 55 Вт.
2. Ближний свет – цокол Н7, мощность 55 Вт.
3. Передний габарит – W5W/5 Вт.
4. Указатель поворотов передний, задний – PY21W/21 Вт.
5. Поворотник боковой – WY5W/5 Вт.

Производитель рекомендует для замены штатной оптики следующие модели ламп:

1. Экстремальное зрение Philips. Оригинальная упаковка поставляется с заводов в Польше. ADAC оценил лампы и отметил недорогую стоимость комплекта, высокие параметры яркости, дальность освещения до 75 метров. Цветовая температура 3000 К дает ровный белый свет. Из нестантатков – небольшой срок экспрессиональный – 2 000 часов.
2. синий ксенон Бош. Модель демонстрирует равномерную бело-голубую подсветку, аналогичную ксеноновой оптике. Рекомендую устанавливать для дальних костров.
3. Лампы Osram с населением +130% к яркости — Night Breaker Laser. Дальность светового луча достигает 150 метров. Отличительной чертой является лазерная гравировка на колбе, что позволяет выбрать только оригинальную модель. Лампа имеет высокий срок службы при средней стоимости комплекта.

Второе поколение КИА Сид оснащено размерными лампами дальнего и ближнего света фар в одной версии Цоколя Н7. Для комплектации КИА Ceed JD очень с 2012 г. Производителем представлены следующие модели:

1. Ближний свет – галоген, цокол Н7, мощность 55 Вт, ксенон D1S/35 Вт.
2. Дальний свет – галоген, цокол Н7/55Вт.
3. Боковая подсветка – Н7/55Вт.
4. Габариты и ДХО – P21/5W, вязанный ледиоды, пачистика 21/5 Вт.
5. ПТФ – Н8/35Вт.
6. Стоп-сигналы – P21/5W/21/5 Вт.

Алгоритм проведения регулировки фар

Начнем с того, что стена, где проводится регулировка фар, должна быть идеально вертикальная, а ее поверхность не гладкой, как думают многие, а шероховатой.

Начало процесса регулировки фар

Инструкция по работе будет следующей:

• Паркуем наш автомобиль таким образом, чтобы он стоял на идеально ровной горизонтальной площадке. Это крайне важно и продольная ось машины должна быть перпендикулярна стене.

Совет. Проводя регулировку фар Киа Сид, надо помнить, что лишь при выполнении вышеприведенных требований, процесс можно считать выполненным качественно.
Не забываем и о том, что каждая фара проверяется по отдельности.

• Включаем ближний свет. Берем плотный лист картона и закрываем им ту фару, которая пока не проверяется. Свет фары должен быть ярким и хорошо освещать передний обзор. Фара должна хорошо светить впереди.
• Капот автомобиля открываем и тщательно осматриваем зону крепления фары. Здесь имеется пара винтов, которые и отвечают за регулировку освещения. Смотрим на фото ниже, где все показано.

Обратите внимание!
Отметим, что регулировка выполняется и по вертикали, и по горизонтали.

• Приступаем к регулировке, но прежде надо провести подготовительные работы.
• Убеждаемся, что давление в шинах соответствует норме.
• Проверяем лампочки в фарах, стекла их и т. д.
• Если бывают обнаружены неисправности в каком-либо элементе освещения, то фары нужно разобрать.

Подготовительные работы

Обратите внимание!
Проверять нужно все элементы, включая лампочки, стекла и т.д.

Снятие фары

• Для начала отсоединяем проводку. Некоторые советуют снимать и АКБ, и блок предохранителей, чтобы создать себе максимум удобства, но это займет лишнее время. Сид фиксируется в трех местах.
• При выкручивании используем накидной ключ.
• После того, как выкручиваем два основных винта, держащих фару, остается одно крепление, представляющее собой пластиковую защелку.
• Находится она в нижней части. Выводим ее из зацепления.

Совет. Опять же, некоторые эксперты советуют снимать бампер и подкрылок, чтобы получить доступ к этому месту.
Но такой вариант рассматривается, как самый долгий.

• Защелку фары можно легко вывести, если надавить на фару со стороны подкапотного пространства. (См. также статью Фара КИА Спектра: особенности установки.)
• Проблемы могут возникнуть при снятии левой фары, где со стороны подкапотного пространства мало свободного места. В этом случае надо постараться отодвинуть в сторону рукав воздуховода, который и создает помехи.
• Теперь переходим к регулировке фар. На стене должны быть сделаны специальные разметки, представляющие собой две точки, которые бы точно копировали расстояние между фарами. Они должны быть на таком же расстоянии друг от друга, как и от пола.
• Между точками проводится линия, затем параллельно еще одну на расстоянии 12 см, а после еще и третью, которая будет ниже первой на 22 см.
• Возвращаемся к регулировке фар.

Какая лампа подойдет для CEED

Стандартно лампа ближнего света Киа Сид меняется на модель, указанную в заводском каталоге. Не рекомендуется устанавливать мощные модели с дальнобойным лучом. Для ближнего и дальнего света подходят:

• Бош Гигалайт;
• Филипс Видение;
• Осрам Кул Блю Интенсив.

Регулировка фар света Киа Сид своими руками

Если вы заметили, что качество освещения в вашем автомобиле стало ухудшаться, то следует немедленно решить эту проблему, причем стоит отметить, слишком яркий свет так же нежелателен, как и слишком тусклый. В первом случае вы будете слепить встречных водителей, а во втором – плохо видеть проезжую часть. Мы рассмотрим, как отрегулировать фары на Киа Сид своими руками, это позволит сэкономить достаточно большие средства.

Оптика в Киа Сид не только обеспечивает высокое качество освещения, но и придает автомобилю выразительный вид

Особенности регулировки и разборки

Регулировка фар Kia Ceed может быть произведена только при полной проверке оборудования: стекла, корпуса должны быть в идеальном состоянии, все соединения и крепления должны быть целыми и прочными. Если обнаружились вопросы по какому-либо из пунктов, то следует снять устройство для ремонта, именно этому будет посвящена следующая глава.

Снятие фар

В первую очередь рассмотрим, как снять фару на Киа Сид.

• В первую очередь следует отсоединить клемму с аккумуляторной батареи, некоторые специалисты и вовсе рекомендуют снимать АКБ и блок предохранителей, но это лишние затраты времени, да и данные узлы мешают не настолько сильно, чтобы заморачиваться еще и на них.
• Далее следует отсоединить подведенные провода от конструкции. Делать это нетрудно, так как все соединения сделаны в виде специальных блоков, которые вставляются-достаются быстро и надежно фиксируются. Вы просто посмотрите на данный узел и легко разберетесь, как его разъединить.
• Несмотря на то, что внешний вид оптики очень сложен, устройство фары Киа Сид очень простое, на фото ниже показана схема, которая размещается в официальном руководстве по эксплуатации. Бояться того, что вы повредите конструкцию, не стоит – она весьма надежна, и вы вряд ли сломаете ее, если будете действовать аккуратно.

Конструкция достаточно проста и с ней разберутся даже те, кто далек от темы автоэлектрики

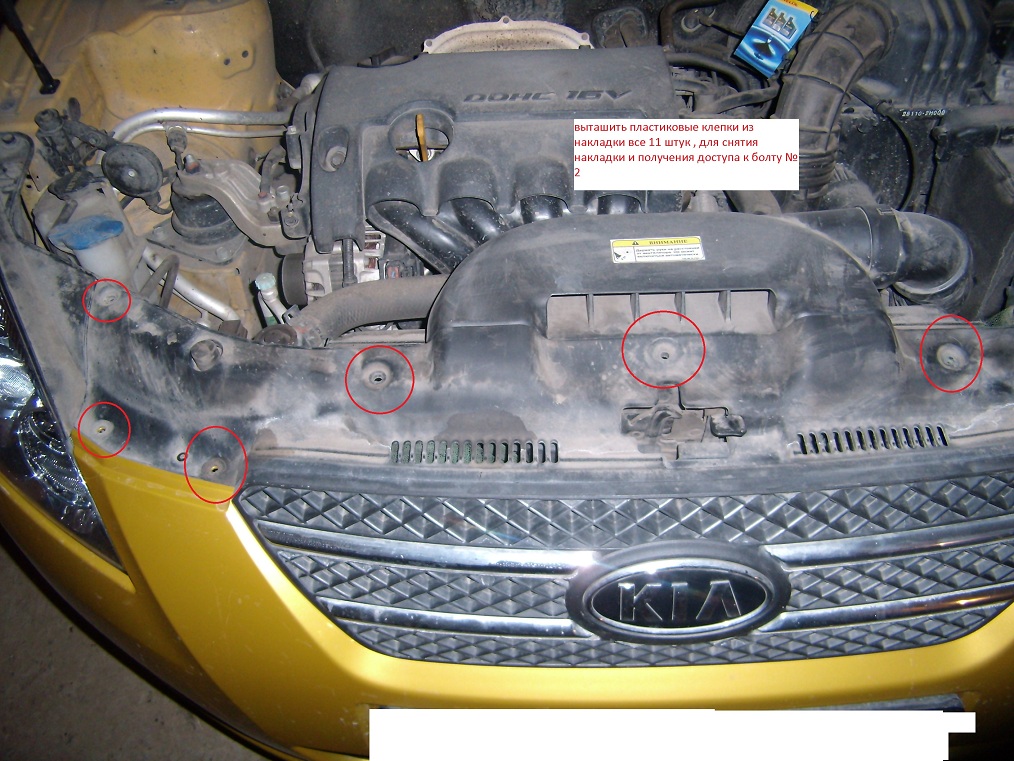

• Инструкция по снятию начинается с откручивания первого болта, расположенного в месте примыкания фары и крыла, для этого вам понадобится рожковый, накидной ключ на 10 или головка с воротком и трещоткой, если вы любите работать комфортно. Далее снимается накладка, скрывающая крепежные элементы передней части, для этого необходимо снять 11 фиксаторов.



Снятие фиксаторов следует проводить аккуратно, чтобы не сломать и не повредить их

• После снятия накладки вы увидите второй болт, который следует также отвернуть. Дальнейшая работа может проводиться двумя путями: либо снимать бампер и подкрылок, что очень долго и трудоемко, либо поступить гораздо проще – слегка надавить на корпус фары изнутри.

Важно! На самом деле снятие левой фары гораздо сложнее, чем правой. Это обусловлено тем, что там проходит воздуховод и пространство ограничено, из-за чего сложно добраться к узлу изнутри. Но воздуховод довольно гибкий, и поэтому его можно просто отодвинуть или даже отсоединить.

После снятия проводятся требуемые ремонтные работы, заодно можно отполировать стекло на фару Киа Сид, чтобы качество света еще больше улучшилось. Сборка производится в обратном порядке, и важно, чтобы все работы были произведены аккуратно, от того, насколько качественно и надежно закреплен каждый узел, зависит точность последующих настроек.

Стоит отметить, что защитить поверхность от появления царапин поможет такое интересное решение как изготовление наклеек на фары. Это не только меняет внешний вид вашей машины, но и служит своеобразным барьером от мелких камешков, которые и являются основной причиной повреждений.

Такая наклейка полностью меняет восприятие передней части автомобиля

Особенности регулировки и разборки

Регулировка фар Kia Ceed может быть произведена только при полной проверке оборудования: стекла, корпуса должны быть в идеальном состоянии, все соединения и крепления должны быть целыми и прочными. Если обнаружились вопросы по какому-либо из пунктов, то следует снять устройство для ремонта, именно этому будет посвящена следующая глава.

Регулировка фар Киа Сид собственными силами

Наша статья будет полностью посвящена фарам автомобиля Киа Сид, очень популярного у нас в стране хетчбэка. Из данной публикации вы узнаете, как отрегулировать фары на Киа Сид своими руками.

Для точного определения угла регулировки потока света, самостоятельная работа по корректировке всегда проводится вечером или ночью. Кроме того, нужна ровная стена, по которой мы и будем регулировать угол наклона ламп фар нашего хетчбэка.

Общая информация

Прежде, чем перейти непосредственно к алгоритму процесса регулировки, приведем важную информацию, с которой каждый автомобилист должен быть знаком.

• Фары автомобиля, безусловно, требуют к себе тщательного внимания.
• От них и от того, как они отрегулированы, непосредственно зависит качество управления автомобилем, особенно в ночное время суток.
• Неправильно отрегулированные фары не позволяют водителю видеть дорогу нормально и слепят встречных автомобилистов.

Из чего состоит данный элемент

Устроена фара всегда из основных компонентов, независимо от ее вида. Основными элементами в любой фаре является лампа и отражатель, называемый еще и рефлектором .

Обычная лампа имеет специальную вольфрамовую спираль с температурой плавления выше 2700 градусов. Если же лампы ксеноновые, то они вообще не подразумевают в своей конструкции вольфрамовой спирали.

Американская и европейская системы

Как известно, на сегодняшний день существуют две системы фар, которые по сути, имеют и разное светораспределение:

• Американская имеет свой особый принцип освещения: светить возможно лучше и дальше освещать дорогу при переключении с дальнего на ближний свет. В американской системе не бывает резкой границы между светом и тенью, а что касается края светового пучка, то он размыт.
• Европейская система фар напротив, подразумевает намного снизить силу пучка света, который попадает в глаза водителей встречных автомобилей. Для этих типов фар характерна резкая светотеневая граница, создающаяся в лампе под нитью ближнего света.

Отличие в регулировке фар американских и европейских

• Регулировка американских фар подразумевает корректировку как ближнего, так и дальнего света.
• В европейских фарах производителем луч дальнего света задается еще на заводе, посредством геометрической корректировки всех элементов конструкции.

Алгоритм проведения регулировки фар

Начнем с того, что стена, где проводится регулировка фар, должна быть идеально вертикальная, а ее поверхность не гладкой, как думают многие, а шероховатой.

Как снять заднюю фару KiaCeed JD

Для замены внешней секции фонаря вам понадобится крестовая отвертка, и такие действия:

Отделите провод отрицательной клеммы от аккумулятора.

1. откройте заднюю дверь и открутите пару винтов крепления внешней секции.
2. Вытащите пару металлических штифтов корпуса фары из пластиковых втулок на кузове. При этом он двигал секцию назад, по ходу движения машины.
3. Отделить наружную секцию фонаря от корпуса ровно на длину подключаемых проводов.
4. Вытянуть резиновый описатель гута из кузова и после извлечения колодки гута.
5. Разделить колодку гута проводов, стришнув пежеж и няв вешеннюю часть.
6. Снимите фару с Киа Сид и затем поставьте секцию на место.
