Kia Rio 3 (2011-2016) — предохранители и реле

Блок в салоне Kia Rio 3 (2011-2016)

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

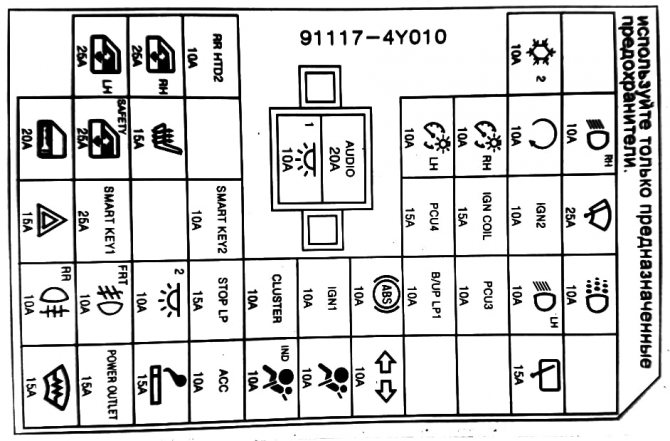

Пример схемы с крышки

Предохранители

Реле

С обратной стороны блока крепятся не съёмные реле.

Расположение основных узлов и агрегатов автомобиля

Расположение узлов и агрегатов в подкапотном пространстве: 1 – бачок гидроусилителя усилителя рулевого управления; 2 – крышка маслозаливной горловины двигателя; 3 – крышка свечей зажигания; 4 – бачок гидроприводов тормозов и сцепления; 5 – аккумуляторная батарея; 6 – блок предохранителей и реле; 7 – воздушный фильтр; 8 – крышка заливной горловины системы охлаждения; 9 – указатель уровня масла в двигателе; 10* – расширительный бачок системы охлаждения; 11 – ремень привода вспомогательных агрегатов; 12 – заливная горловина бачка омывателя стекла * Э лемент на фото не виден.

Передняя часть автомобиля (вид снизу): 1 – дополнительный глушитель; 2 – резонатор; 3 – металлокомпенсатор; 4 – подрамник передней подвески; 5 – правая рулевая тяга; 6 – рычаг передней подвески; 7 – тормозной механизм переднего колеса; 8 – привод правого колеса; 9 – поддон картера двигателя; 10 – бачок омывателя стекла; 11 – компрессор кондиционера; 12 – масляный фильтр; 13 – воздуховод обдува внутреннего шарнира привода правого колеса; 14 – задняя опора силового агрегата; 15 – коробка передач; 16 – привод левого колеса; 17 – стойка стабилизатора поперечной устойчивости; 18 – шланг тормозного механизма переднего колеса; 19 – левая рулевая тяга; 20 – теплозащитный экран.

Задняя часть автомобиля (вид снизу): 1 – ниша для запасного колеса; 2 – основной глушитель; 3 – теплозащитный экран; 4 – тормозной механизм заднего колеса; 5 – пружина задней подвески; 6 – задний амортизатор; 7 – балка задней подвески; 8 – трос стояночного тормоза; 9 – труба дополнительного глушителя; 10 – топливный бак; 11 – рычаг задней подвески; 12 – задняя буксирная проушина.

Расшифровка предохранителей в Киа Рио 3

Номер/Сила тока, А	Наименование/Цвет	Назначение
1	15	FRT Deicer	Синий	Реле обогревателя зоны покоя щеток стеклоочистителя окна
2	15	P/OUTLET	Синий	Розетка для подключения дополнительного оборудования
3	15	C/UGHTER	Синий	Прикуриватель
4	10	ACC	Красный	Аудиостистема, блок ВСМ, блок управления системой электронного ключа
5	10	A/BAGIND	Красный	Сигнализатор отключения передней подушки безопасности
6	10	A/BAG	Красный	Блок управления системой безопасности SRS
7	10	—	Красный	Выключатель аварийной сигнализации
8	—		—	Резерв
9	—	—	_	Резерв
10	15	R/WPR	Синий	Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11		—	—	Резерв
12	10	RR	Красный	Реле заднего противотуманного фонаря
13	10	FRT	Красный	Реле передней противотуманной фары
14	10	ROOM 2	Красный	Реле автоматического отключения освещения
15	15	STOP LP	Синий	Реле, выключатель стоп-сигналов, блок управления си­стемой электронного ключа
16	10	CLUSTER	Красный	Комбинация приборов, блок ВСМ
17	10	IGN 1	Красный	Выключатель стоп-сигналов, обогрев сидений, диагно­стический разъем, парктроник
18	10	ABS	Красный	Гидроэлектронный модуль антиблокировочной системы, ABS, ESP
I 19	10	B/UPLP	Красный	Выключатель фонаря света заднего хода
20	10	PCU	Красный	Блок управления двигателем, блок управления системой электронного ключа
21	10	H/LP LH	Красный	Левая блок-фара
22	10	DAY TIME RUN­NING UGHT	Красный	Дневные ходовые огни
23	15	HAZARD	Синий	Реле аварийной сигнализации
24	25	SMKJ	Серый	Блок управления электронного ключа
25	—			Резерв
26	10	SMK.2	Красный	Кнопка пуска и остановки двигателя
27	15	PCU	Синий	Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28	15	IGN COIL	Синий	Катушки зажигания, конденсатор
29	10	IGN 2	Красный	Дневные ходовые огни, корректор света фар, блок упра­вления кондиционером, передние фары, реле электро­стеклоподъемников (без ВСМ), блок ВСМ, блок упра­вления системой электронного ключа (с блоком ВСМ)
30	25	F/WPR	Серый	Очиститель ветрового стекла, подрулевой переключатель
31	20	DOOR LOCK	Желтый	Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32	25	SAFETY P/WDW	Серый	Блокировка электрических стеклоподъемников
33	15	S/HEATER	Синий	Обогрев передних сидений
34	—			Резерв
35	10	ROOM 1	Красный	Освещение салона, багажника, кондиционер
36	20	AUDIO	Желтый	Аудиосистема
37	10	TAILLH	Красный	Задний левый фонарь, лампы освещения номерного знака, левая блок-фара, подсветка панели приборов
38	10	TAIL RH	Красный	Правый задний фонарь, правая блок-фара, подсветка панели приборов
39	10	START	Красный	Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40	10	H/LP RH	Красный	Правая блок-фара, комбинация приборов
41	25	P/WDW LH	Серый	Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника
42	25	P/WDW RH	Серый	Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника
43	10	RRHTD	Красный	Система обогрева наружных зеркал заднего вида
44	10	A/CON_2	Красный	Кондиционер
45	—	—	—	Резерв

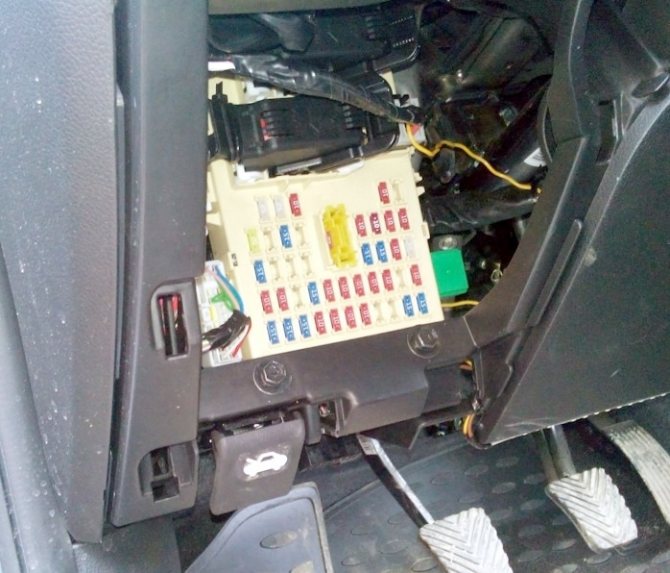

Блок предохранителей и реле в салоне KIA RIO 2011 — 2016

С обратной стороны крышки блока предохранителей есть схема и очень правильная надпись — используйте только предназначенные предохранители. Она означает что нельзя устанавливать предохранители с большим номинальным током чем положено. Если после замены предохранитель снова сгорает, не устанавливайте предохранитель на больший ток, а обратитесь к автоэлектрику.

Блок под капотом

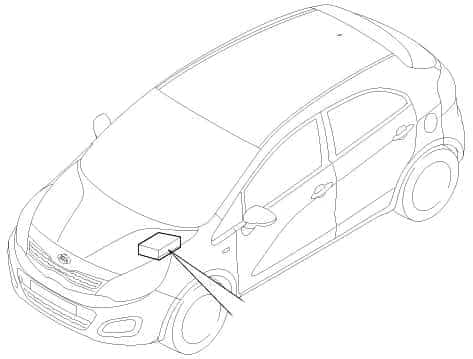

Расположен в левой части моторного отсека.

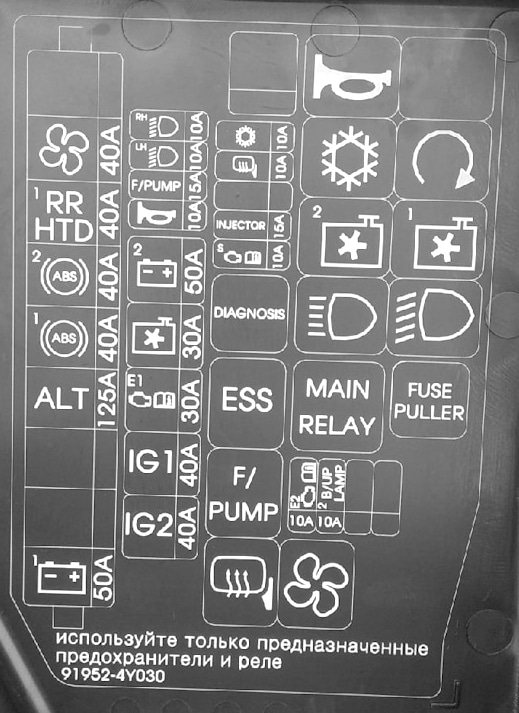

Пример схемы с крышки блока

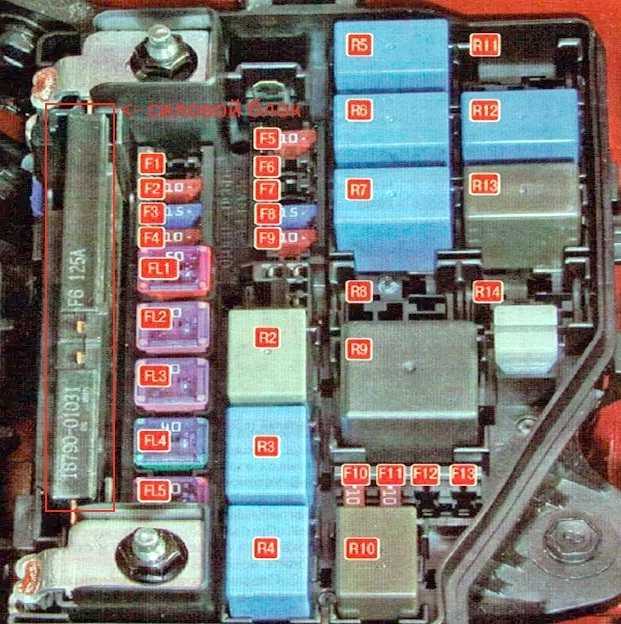

Фото схема

Назначение

F1	Резерв
F2	10А Реле обогрева наружных зеркал
F3	15А Топливный насос
F4	10А Звуковой сигнал
F5	10А Кондиционер
F6	Резерв
F7	Резерв
F8	15А Система питания (топливные форсунки), блок управления двигателем, электромагнитный клапан системы изменения фаз газораспределения
F9	10А Датчики системы управления двигателем, блок управления двигателем, модуль иммобилизатора
F10	10А Блок ТСМ
F11	10А Лампы света заднего хода
F12	Резерв
F13	Резерв
FL1	50А Распределительная коробка панели приборов
FL2	30А Реле вентилятора охлаждения двигателя (высокая, низкая скорость)
FL3	30А Реле блока управления двигателем
FL4	40А Реле блока управления системой с электронным ключом, замок зажигания (без системы электронного ключа)
FL5	50А Реле запуска двигателя (система с электронным ключом), замок зажигания (без системы электронного ключа)
R1	Резерв
R2	Реле системы предупреждения об экстренном торможении
R3	Реле топливного насоса
R4	Реле обогрева наружных зеркал заднего вида
R5	Реле звукового сигнала
R6	Реле кондиционера
R7	Реле вентилятора (низкая скорость)
R8	Резерв
R9	Реле электронного блока управления двигателем
R10	Реле электро вентилятора воздухо нагнетателя отопителя
R11	Резерв
R12	Реле выключателя блокировки зажигания
R13	Реле вентилятора (высокая скорость)
R14	Резерв

С обратной стороны блока могут находится некоторые элементы реле: реле звукового сигнала, реле сирены охранной сигнализации, реле стартера и т.д.

Силовой блок реле

Он находится в левой части основного блока.

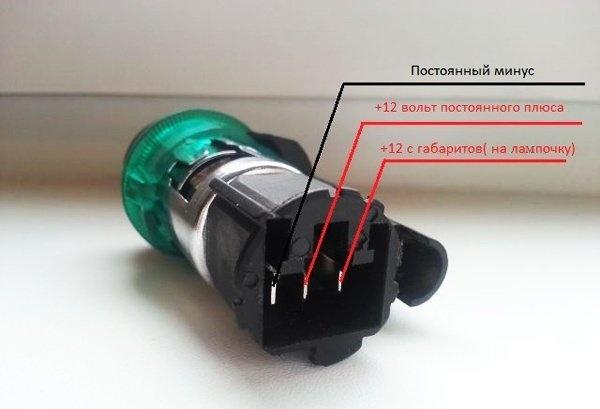

Конструкция прикуривателя

Прикуриватель Киа Рио 3 поколения 2013 года состоит из нити накаливания, заключённой в корпус и разъема для подвода питания. К контактной части гнезда узла подводится три провода:

1. Основной плюс – подключается через пятнадцати амперный предохранитель непосредственно от аккумуляторной батареи. Он отвечает за нагрев спирали накаливания.
2. Дополнительный плюс для подсветки гнезда для прикуривания;
3. Основной минус – соединяет корпус нагревательного устройства с металлическим элементом кузова машины. В момент замыкания контактов начинает протекать электрический ток.

Регламент технического обслуживания Kia Rio 3 с артикулами расходников подробно описан в этом материале.

Процесс снятия и замены предохранителей

Чтобы заменить предохранитель, нужно:

1. Выключить зажигание.
2. Открыть крышку блока.



3. Взять пинцет.
4. Вытащить перегоревший предохранитель.

Если нужно заменить реле, то его необходимо тянуть на себя, раскачивая влево-вправо.

Демонтаж подкапотного блока

Для снятия блоков в салоне и моторном отсеке потребуются следующие инструменты:

• торцовая головка: 10 мм;
• отвертки: шлицевая, крестообразная;
• удлинитель для торцевых головок;

Снять эту деталь целиком самостоятельно сложно, так как все провода напрямую припаяны к плате. Для самостоятельной замены доступен лишь силовой блок. Чтобы его снять, нужно:

1. Обездвижить авто, снять клемму с отрицательного полюса аккумулятора.

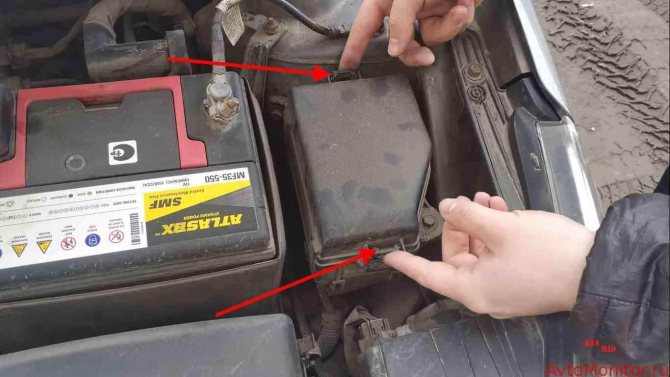

2. Открыть капот и снять крышку с монтажного блока, надавив на 2 защелки.
3. Открутить головкой «на 10» 2 гайки в верхних углах детали.
4. Снять со шпилек наконечники проводов.
5. Вытащить модуль.
6. Установить новую запчасть и собрать в обратном порядке.

Демонтаж салонного блока

Порядок действий следующий:

1. Выполнить шаг № 1 из предыдущего способа.
2. Снять нижнюю декоративную накладку панели приборов: Снять с левого торца панели приборов облицовку, поддев ее шлицевой отверткой.
3. Открутить крестообразной отверткой два самореза со стороны снятой накладки.
4. Открутить головкой «на 10» 2 болта крепления нижней декоративной накладки к панели приборов.
5. Открутить головкой «на 10» с удлинителем гайку крепления накладки к каркасу панели приборов.
6. Вывернуть из нижнего правого угла накладки саморез.
7. Приподнять накладку на порог левой двери и отвести ее в салон автомобиля.
8. Вынуть нижний край резинового уплотнителя в проеме двери.
9. Снять облицовку левой боковины салона, потянув ее на себя.

Отсоединить 3 черных жгута проводов, сдвинув фиксаторы на защелках, и отвести их в сторону.

Отжав фиксатор реле зеленого цвета, снять его.

Отсоединить 2 колодки проводов и перемычку красного цвета.

Открутить головкой «на 10» 2 гайки, крепящих деталь к распорке панели приборов, и вытянуть его.

Отсоединить 3 колодки белого цвета.

Вынуть блок.

Установить снятые детали в обратном порядке.
