Панель приборов Киа Рио: обозначение значков и их значение: снежинки и знаки

Обозначение значков на приборной панели Киа Рио

На доске присутствует большое количество иконок и символов. Их значение угадывается интуитивно, благодаря понятной форме. При этом, сигналы желтого или красного цвета означают наличие неисправностей.

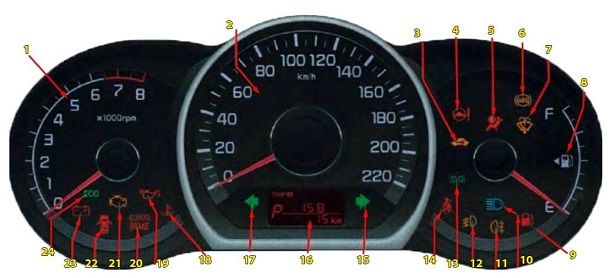

1. Стрелочный тахометр.
2. Указатель спидометра – отображает текущую скорость автомобиля.
3. Если загорелся желтый символ машинки во время движения – обнаружена поломка иммобилайзера.
4. Индикация исправности ГУР.
5. Отображение работоспособности системы SRS.
6. Индикатор состояния АБС модуля.
7. Бачок стеклоомывателя опустел.
8. Стрелочный указатель остатка в топливном баке.
9. Синий значок обозначает включение дальнего света головной оптики.
10. В баке осталось менее 5 литров топлива – требуется заправка.
11. Активированы передние противотуманки.
12. Аналогично для кормовой оптики.
13. Включение габаритов.
14. Ремень безопасности не пристегнут – движение запрещено.
15. Сигнализаторы работы прерывателей поворотников.
16. Бортовой дисплей, здесь отображается дополнительная информация для водителя.
17. Аналогично пункту №15.
18. Индикация температуры ОЖ.
19. Критически низкое давление масла в катере двигателя.
20. Оранжевый значок появляется при поднятии ручника.
21. Свидетельствует о неисправности двигателя.
22. Открыты двери или крышка грузового отсека.
23. ЭКО. Зеленый индикатор указывает на то, что мотор работает в режиме экономии топлива.

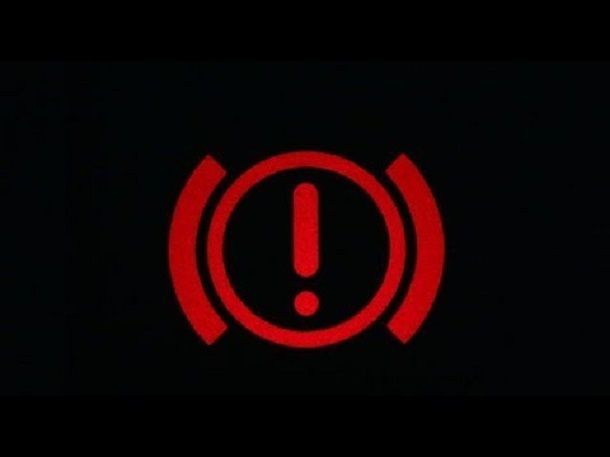

Знак восклицания

На некоторых приборках Рио присутствует иконка с восклицательным знаком. Обычно индикатор предназначен для привлечения внимания водителя к доске и появляется в паре с другими значками.

На отдельных модификациях модулей (4 поколение) символ значит обнаружение прокола одного или нескольких колес (TPMS).

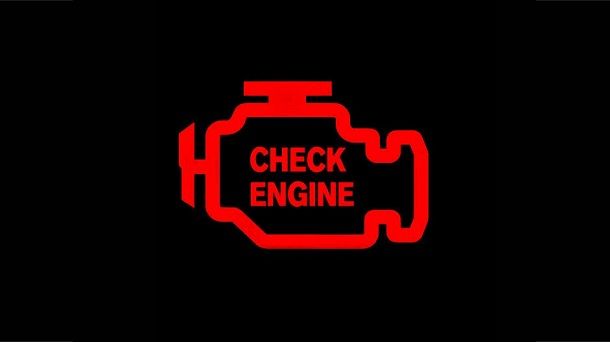

Загорелся значок двигателя на панели приборов Kia Rio

Подобные значки высвечиваются только при наличии критических поломок в системах установки. При появлении индикации необходимо срочно остановить машину и устранить неисправность.

Примечательно, что лампа обычно загорается вместе с другими сигнализаторами – это значительно сужает круг поисков.

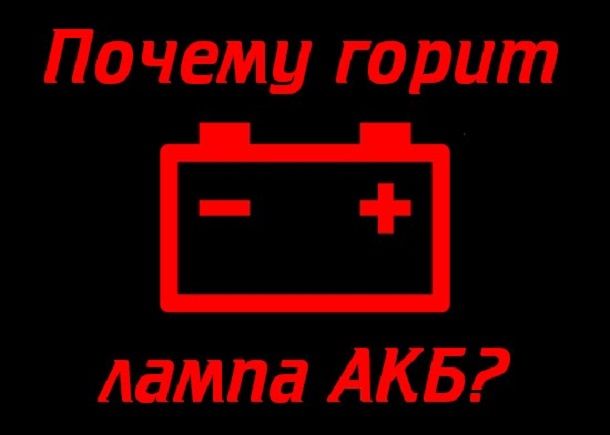

Мигает значок аккумулятора на приборной панели Киа Рио

Подобный индикатор напрямую связан с состоянием элемента питания. Значок присутствует на приборках моделей 2012 и 2014 годов. В более поздних версиях эмблема перенесена на табло бортового компьютера.

Как и в других автомобилях, символ говорит о сильном просаде заряда или неисправности элемента. Для устранения поломки требуется проверить степень заряда батареи, проводку генератора.

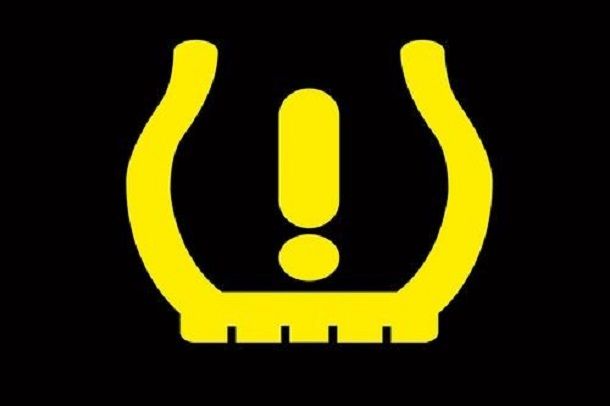

Индикатор давления в шинах

На моделях приборок после рестайлинга 2016-2017 года установлена штатная система TPMS. Лампа, указывающая на работу системы, выведена и выглядит как восклицательный знак, вписанный в профиль покрышки.

Значок указывает на то, что в машине пробито одно или несколько колес. Чтобы погасить лампу нужно устранить прокол.

Значок ECO на приборке Kia Rio

Надпись ЭКО включается только при включении режима экономии топлива. При этом двигатель работает в щадящем режиме с одним отключенным цилиндром. Опция активируется принудительно автомобилистом путем нажатия на специальную кнопку.

Значок EPS

Значок предназначен для отображения правильности работы системы электронной стабилизации автомобиля. Принцип действия модуля основан на подтормаживании отдельных колес в поворотах для сохранения заданного курса. После запуска мотора индикатор должен погаснуть. Если лампа продолжает гореть – это говорит о неполадках в устройстве. Машина может двигаться дальше, но с повышенной осторожностью.

Значок противотуманных фар

Указатели включения противотуманок носят чисто информирующий характер. На моделях после 2015 года выпуска присутствует два индикатора, расположенных в одной области приборки.

Значок снежинка

Появилась на приборке Рио 3, выпускаемой в 2019 году. Индикатор загорается в диапазоне от +5 до -5 градусов Цельсия и значит, что на дорожном покрытии возможно появление обледенения. Символ носит исключительно информационный характер и не имеет отношения к работе бортовикам.

Значки на приборной панели Kia Rio

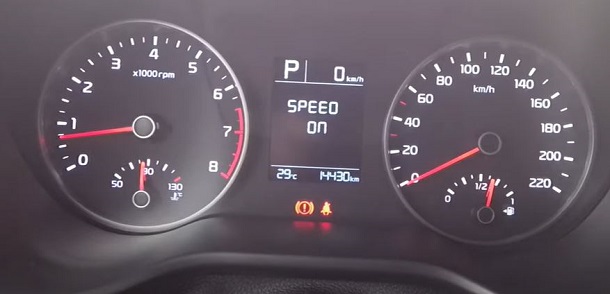

Значки на приборке Киа Рио могут незначительно отличаться в зависимости от комплектации автомобиля и его года выпуска. Самой распространенной версией в России выступает машина 2013 г. в. в стандартной сборке.

Автомобили, поставляемые после рестайлинга 2018 года, имеющие новый кузов, не смогли обрести популярность ввиду высокой стоимости. Некоторые из обозначений будет приведены на примере модели X Лайн в кузове седан.

1. Зеленые – указывают на штатную работу бортовика.
2. Синий – активирован дальний свет головной оптики.
3. Желтый – в версии Икс Лайн имеет предупреждающий характер. На других сборках имеют оранжевый оттенок.
4. Красный – знаки сигнализируют серьезные проблемы бортовика автомобиля. дальнейшее движение до устранения поломки запрещено.

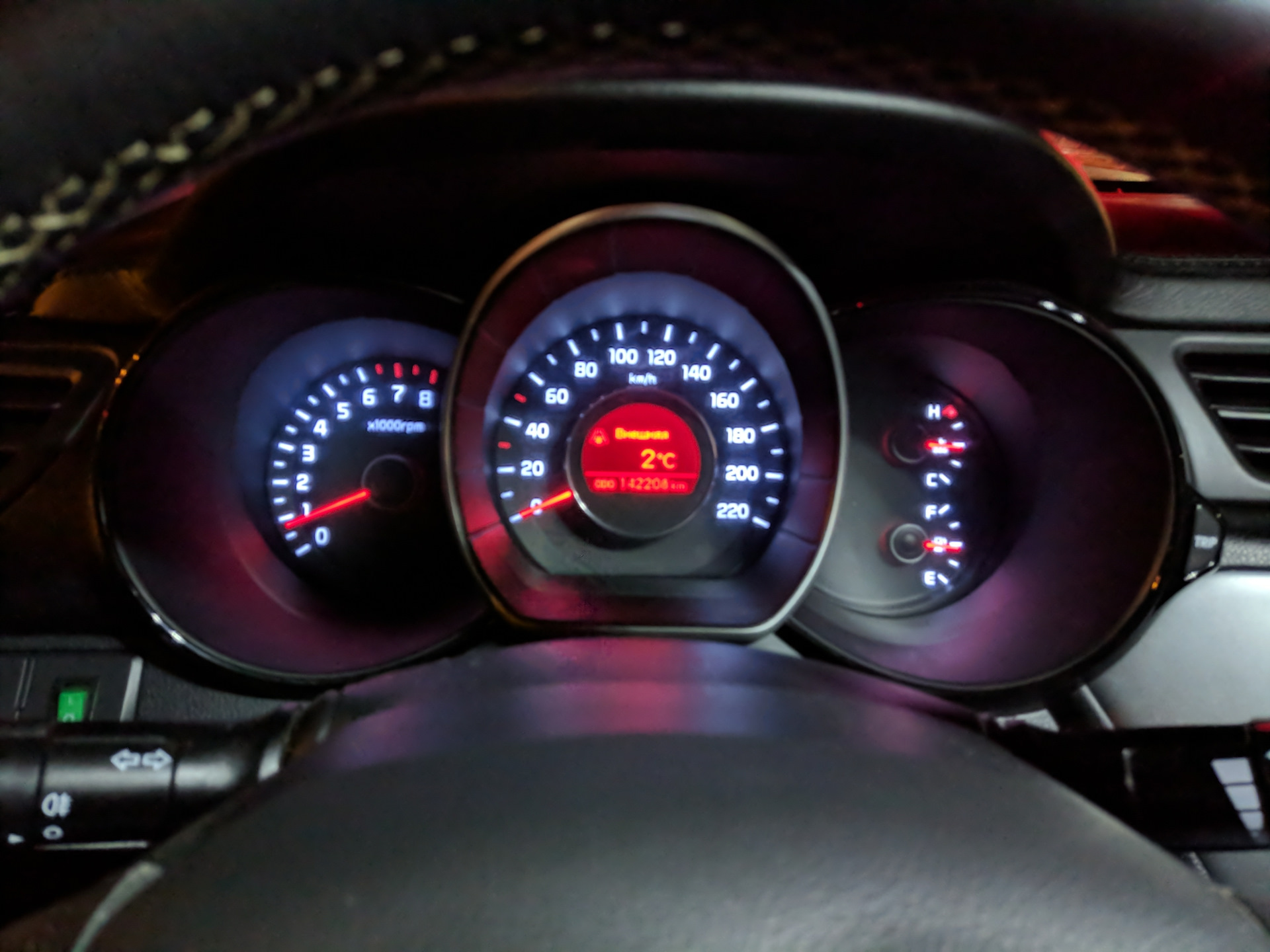

Виды приборных панелей на Киа Рио

При помощи приборки поступает информация о том, с какой скоростью едет водитель, какие потребители напряжения включены (частично), остаток топлива в баке. Приборная панель всегда считалась основной деталью в салоне современного автомобиля.

На панели находятся как самые главные элементы (тахометр, спидометр, данные температуры жидкости в контуре охлаждения двигателя и топливного уровня), так и масса второстепенных устройств и датчиков, символов.

В машинах Киа Рио используют два вида проверочных щитков:

• стандартный щиток. Устанавливается в базовых комплектациях;
• премиальный или «Supervision». Производится для версий «Престиж» и «Премиум».

Стандартные не отличаются от обычных панелей. В них находится классический набор средств фиксации процессов и передачи информации.

Премиальная панель наделена усиленными характеристиками. Предоставляет расширенные по функционалу и новые возможности. Имеет информативный, небольшой по размеру экран. Располагается он в более удобном месте, нежели в стандартной панели. Обозначения на дисплее точнее и читабельнее.

Supervision — русифицирована, в то время как в стандартной версии, сведения подаются в англоязычной форме. Владельцу будет легко разобраться в показаниях и параметрах панели.

По внешнему виду премиальная версия выполнена в более спортивном стиле. Позволяет улучшить модный образ интерьера салона. Такая панель устанавливается на Киа Рио 3 и на рестайлинговые модели.

Ее устройство не рассчитано на использование добавочных механических узлов. Разработчики утверждают, что это будет мешать отслеживать основную информацию.

Главной особенностью панели Supervision стала ее подсветка. Теперь водитель может отрегулировать цвет и яркость устройства. Можно подобрать оптимальный оттенок света в зависимости от времени суток. Также не ослепляет глаза ярким светом. Это удобно для тех, кто часто передвигается поздно вечером и ночью. В стандартной версии цифры и обозначения могут сливаться.

Загорелся значок температуры на приборной панели: что делать?

Раньше приборная панель автомобиля состояла из тахометра, спидометра и пары индикаторов. Поэтому разобраться в том, что происходит с машиной, не составляло труда. Сейчас же ситуация изменилась: наличие огромного количества различных показателей, которые периодически загораются, способно запутать практически любого водителя. Нередко мастера сервисных центров и продавцы в автосалонах советуют автовладельцам не обращать особого внимания на все эти лампочки. Однако обращать внимание не просто надо, а необходимо, так как загоревшийся индикатор оповещает о сбоях в работе какой-либо системы автомобиля. То же относится и к загоревшемуся значку температуры двигателя. Сегодня в этой статье мы расскажем, что это значит и какие меры нужно предпринять.

Итак, если индикатор температуры загорается, а затем гаснет в течение нескольких секунд после запуска двигателя, то беспокоиться не о чем. Если продолжает гореть то, скорее всего, охлаждающая жидкость в системе находится на очень низком уровне, или сама система дала сбой. Может случиться так, что пиктограмма температуры загорелась при движении автомобиля. Причины у этого явления те же, что мы описали выше.

В чём заключается важность температуры двигателя?

Двигатель — один из важнейших агрегатов автомобиля, или можно даже сказать, самый важный. ДВС включает в себя различные механизмы, а так же целые системы. Одним из основных факторов, оказывающих существенное влияние на работу мотора, является температура.

Например, когда двигатель прогрет недостаточно, топливная смесь не сможет преобразоваться в цилиндрах должным образом. Это ведёт к потере мощности и ускоренному износу двигателя. Что касается перегрева, то тут всё ещё хуже. При перегреве головка блока цилиндров деформируется, что приводит к разгерметизации охладительных и смазочных систем. А это, в свою очередь, ведёт к падению уровня охлаждающей жидкости и повышенному расходу масла.

Однако это ещё не самые страшные последствия перегрева. В худшем варианте поршневые кольца могут потерять свою упругость, стенки цилиндров окажутся повреждены, а двигатель в конечном итоге просто заклинит. Владельцу автомобиля это будет стоить немало денег, затраченных на ремонт.

Что предпринять?

Если во время движения загорелась лампочка температуры, то в первую очередь необходимо включить на полную мощность отопительную систему для того, чтобы некоторое количество тепла перешло от двигателя к системе отопления. После этого, не глуша машину, делайте остановку, открывайте капот и смотрите, работает ли вентилятор. Потом выключайте зажигание и проверьте температуру радиатора рукой. Если радиатор не нагрелся, то возможно, что неисправен термостат. Если почувствуйте тепло, то проблема, скорее всего, в помпе. Пусть ДВС полностью остынет, тогда можно будет долить антифриз до нормы.

Ваши действия, если загорелась лампочка температуры:

• Включите отопление
• Сделайте остановку
• Проверьте вентилятор во время работы двигателя
• Заглушите машину
• Проверьте радиатор
• Посмотрите натяжение приводного ремня
• Дождитесь полного остывания двигателя
• Долейте антифриз
• Поставьте машину в гараж

А итог тут один: если игнорировать сигнал значка температуры, то можно отправить свой автомобиль на долгий и дорогой ремонт, так как последствия в этом случае не заставят себя ждать.

Снятие и установка

Демонтаж панели приборов Киа Рио 3 осуществляется при помощи отвертки с крестообразным шлицем. Порядок действий:

• Скидывается провод с минуса АКБ.
• Демонтируется рулевое колесо. Колонка опускается вниз до предела.

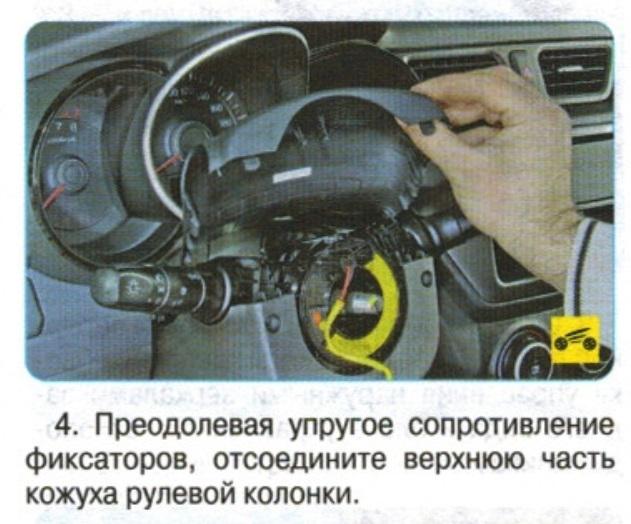

• Отсоединяется верхняя часть кожуха (наличие фиксаторов предполагает применение усилия).

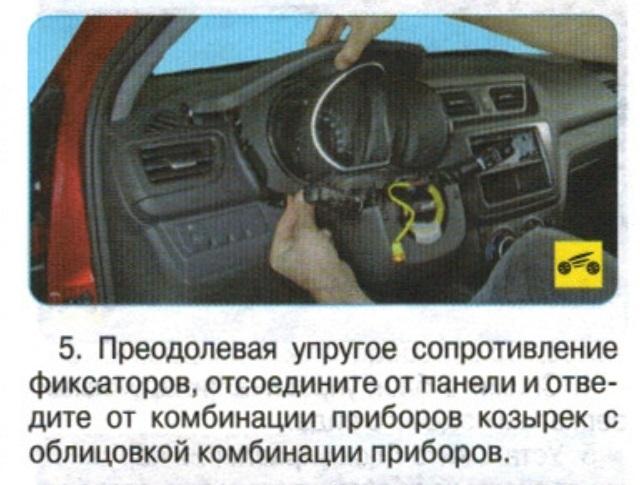

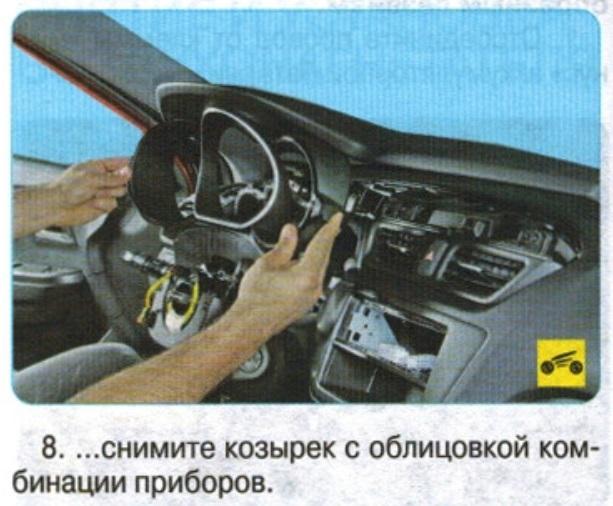

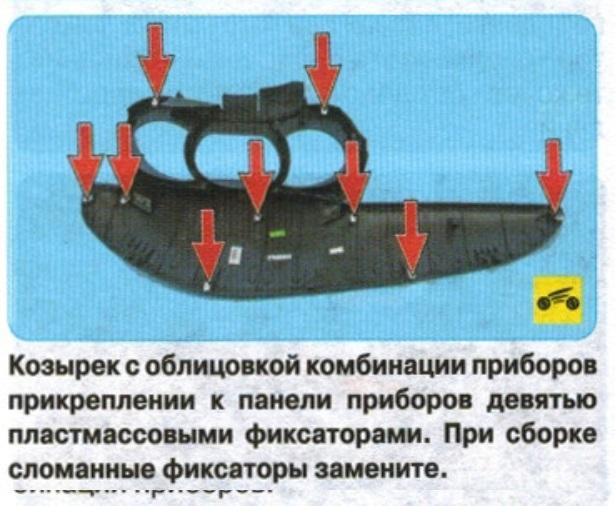

• Козырек с облицовкой приборов также отсоединяется от щитка и отводится в сторону.

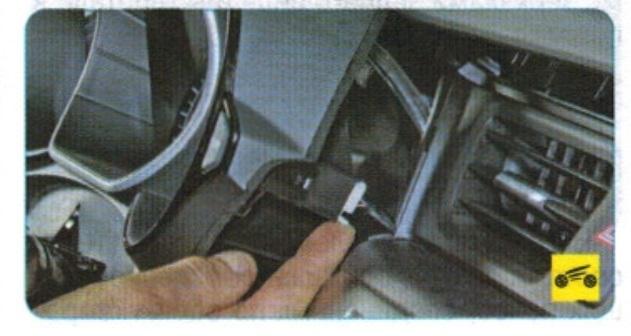

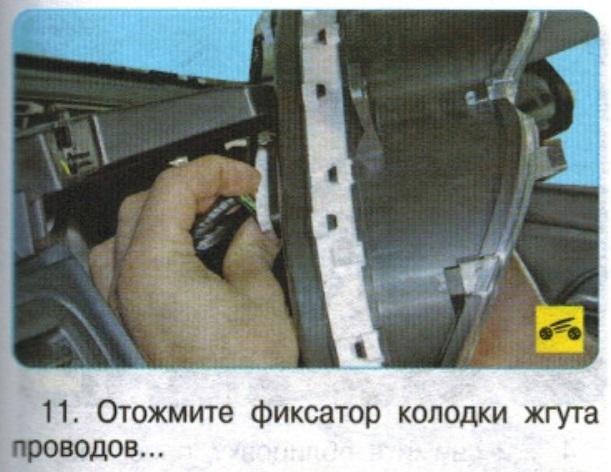

• К клавише Trip подведена колодка с проводами, ее нужно извлечь из гнезда (выключатель можно заменить).



• Козырек окончательно снимается.

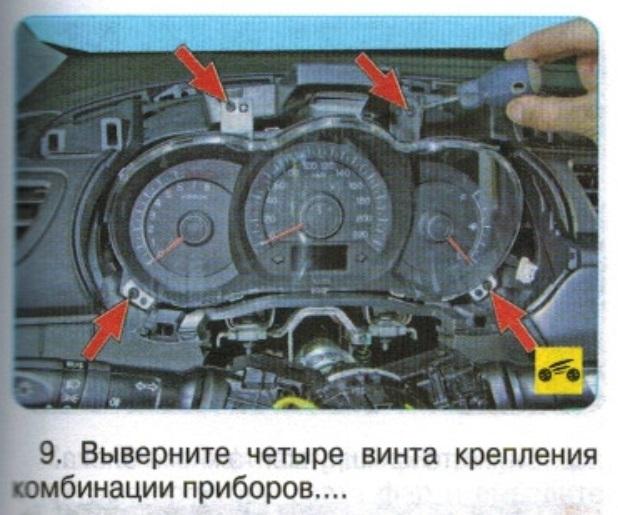

• Приборная панель Kia Rio 3 прикручена 4-мя винтами. После их выкручивания панель отводится на длину жгутов с проводкой.



• Колодки отсоединяются, приборка убирается. Вместо нее в обратном порядке монтируется новая.

• Если во время снятия были повреждены пластиковые фиксаторы, их следует заменить.



Легкое чтение индикаторов приборной панели

У «Киа Рио» на приборной панели есть значки с четкими обозначениями. Специальные пиктограммы удобно размещены, чтобы при запуске силового агрегата или движении водитель мог их увидеть и отреагировать на изменения.

Значки на приборной панели Kia Rio на короткое время загораются при запуске двигателя, затем они должны погаснуть. Если этого не происходит, проблемы возникают с конкретными узлами.

Это не касается информационных датчиков: поворотников, аварийных огней, противотуманных фар и фар.

В таблице 1 показаны значки Kia Rio на 2 типах приборных панелей и их значение.

Тип значка	Стандартная панель	Надзор	Описания и примечания
Экологический режим		Указывает на экономный расход топлива, то есть включение режима экономии топлива.
Воздушная подушка		При запуске силового агрегата загораются на 6 с. При неисправности подушек или их отсутствии загорается постоянно.
Антиблокировочная система ABS		После поворота ключа зажигания загорается на 3 с. Если неисправностей нет, значок должен погаснуть.
Стояночный тормоз (восклицательный знак внутри кружка)			Загорается при включении ручного тормоза при включенном зажигании. Горит постоянно, когда уровень тормозной жидкости критический.
Ремень безопасности не пристегнут		Сообщает о необходимости пристегнуть ремни безопасности.
Система EBD			Нашел неисправность в АБС или EBD.
Указатели поворота		Когда они мигают, они указывают на включение габаритных огней. Непрерывное мигание или горение указывает на неисправность или необходимость установки нового предохранителя.
Ослепительный		Сообщает о включении дальнего света.
Парковочные огни		Включены габаритные огни.
Противотуманные огни		Сообщаем о включении противотуманных фар
Низкий уровень омывающей жидкости		Указывает на необходимость долить жидкость в бак стиральной машины
Низкое давление моторного масла		необходимо долить масло или проверить герметичность коммуникаций и картера.
Текущее положение ручки АКПП		Отображает положение ручки переключения передач.
Положение ручки ручного переключения передач		Отображает рекомендованную передачу для включения в заданном скоростном режиме для достижения максимально возможной экономии топлива.
Зарядка аккумулятора		Указывает, что батарея разряжена и требует замены или перезарядки. Иногда могут возникать сбои в работе генератора.
Дверь открыта		Загорается, когда двери открыты или закрыты не полностью.
Иммобилайзер		Загорается при включении ключа с передатчиком.
Закончилось топливо в баке		требуется дозаправка.
Неисправный мотор		необходимо посетить сервисный центр для диагностики двигателя.
Датчик температуры охлаждающей жидкости		Включается при достижении жидкости + 1200С.
Система стабилизации ESC		Загорается при пробуксовке колес, что свидетельствует об уменьшении сцепления колес с дорожным покрытием. Позволяет водителю безопасно управлять автомобилем.
Отключить ESC		Загорается при принудительном отключении ESC.
Лед на дорожном покрытии			Синий значок на панели приборов Киа Рио загорается, указывая на возможное появление льда на дорожном покрытии.

«Снежинка» на «Киа Рио»

Значок снежинки предупреждает водителя о падении температуры и возможном появлении льда на дорожном покрытии. Загорается только в диапазоне от -50С до + 40С, который был выбран не случайно: именно при таких температурах дорожное покрытие становится опасным и скользким.

При приближении к нижнему порогу интервала визуальная индикация сопровождается звуковым сигналом. При значениях ниже -50С светодиод гаснет, звуковые сигналы не воспроизводятся.

Присутствует на всех типах панелей.

Цвет значков и его значение

Задача приборной панели показывать состояние систем транспортного средства и оповещать о неисправностях. Рассмотрим, какое значение имеют мгновенно загорающиеся лампочки и индикаторы. Их цвет играет важнейшую роль:

• красный – пользоваться машиной опасно;
• желтый цвет – нужно обратить внимание;
• зеленый – информирует (ближний свет фар, габариты);
• синий – включен дальний свет.

После начала работы мотора любые индикаторы должны гаснуть. Если они горят непрерывно, значит, появилась неисправность. Исключение составляют включенные противотуманные фары и другие устройства.

По поводу значков индикации

Несмотря на то, что многие из нашей молодежной среды авто обывателей не нуждаются в расшифровке описаний значков индикации, тем не менее им, как и старой гаражной гвардии не будет западлом лишним проверить свои знания, насчет обозначений тех или иных иконок.

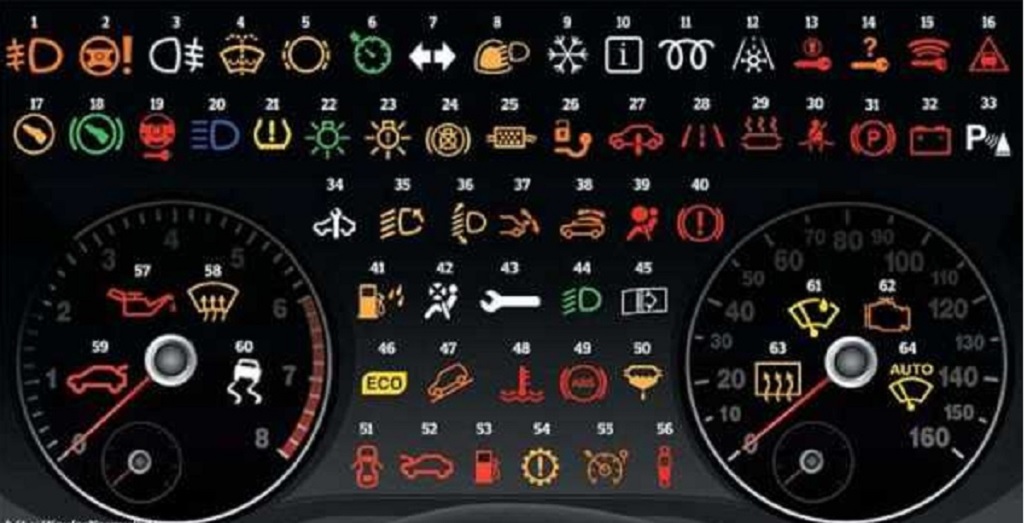

Расшифровка пиктограмм индикации:

1. Проблемы с ПТФ (противотуманной оптикой) передка.
2. Неисправности гидроусилителя.
3. Включены задние противотуманки.
4. Предельно малый уровень омывающей жидкости.
5. Колодки тормозов изношены.
6. Контроль круиза включен.
7. Индикация включенных поворотников.
8. Пиктограмма датчиков света и дождя.
9. Включен зимний режим.
10. Значок информации.
11. Включена свеча накаливания.
12. Отрицательная температура (возможен гололед).
13. Обнаружение проблем бесключевого доступа.
14. Не найден бесконтактный ключ.
15. Требует замены блок питания ключа.
16. Опасная дистанция.
17. Нужно нажать сцепление.
18. Нажать тормоз.
19. Блокировка колонки руля.
20. Включен дальний свет.
21. Недостаточное шинное давление.
22. Включено освещение снаружи.
23. Проблемы с наружным освещением.
24. Неисправности сигналов стопа.
25. Проблемы сажевого фильтрующего элемента выхлопа.
26. Возможные неисправности прицепного устройства.
27. Вероятные поломки подвески.
28. Опасный маневр смены полосы.
29. Сильный нагрев катализатора.
30. Ремень не пристегнут.
31. Включен ручник.
32. Проблемы с АКБ.
33. Включена система парковки.
34. Необходим сервис ТО.
35. Адаптация передней оптики.
36. Проблемы адаптивной оптики.
37. Поломка кормового спойлера.
38. Проблемы с крышей кабриолета.
39. Неисправность подушек безопасности.
40. Поломки в ручнике.
41. Наличие воды в фильтре топлива.
42. Отключена подушка безопасности.
43. Наличие проблемы в виде неисправности.
44. Нормальная работа оптики ближнего света.
45. Забитый воздушный фильтр.
46. Экономный режим.
47. Помощник спуска с возвышенности.
48. Высокая температура движка.
49. Неисправности антиблокировки.
50. Проблемы очистки топлива.
51. Незакрыта должным образом дверь.
52. Незакрыта крышка капота.
53. Мало горючего.
54. Проблемы автоматической трансмиссии.
55. Неисправности ограничителя оборотов (скорости).
56. Поломки амортизатора.
57. Предельно низкое масляное давление.
58. Возможные проблемы с обогревом стекла.
59. Незакрыта дверь багажного отсека.
60. Выключена система стабилизации.
61. Возможные проблемы с датчиком дождя.
62. Неисправности в движке.
63. Проблемы обогрева заднего стекла.
64. Вероятные неисправности привода дворников.

Интуитивность восприятия значков индикации

Приборка кросс- хетчбэка оснащена значками индикации с максимально понятной их визуализацией. При этом сами пиктограммы расположены в таких местах, чтобы даже при движении, не говоря уже о включении зажигания пилот смог на них обратить внимание и отреагировать на индикацию соответствующим, адекватным способом.

Важно! Следует иметь в виду, что при включении зажигания иконки индикации кратковременно подсвечиваются, а затем гаснут, помимо тех пиктограмм, которые указывают на проблемы или на неисправности. А также тех значков, которые выполняют информационные функции типа сигналов поворотников, противотуманной и основной оптики, аварийной сигнализации.

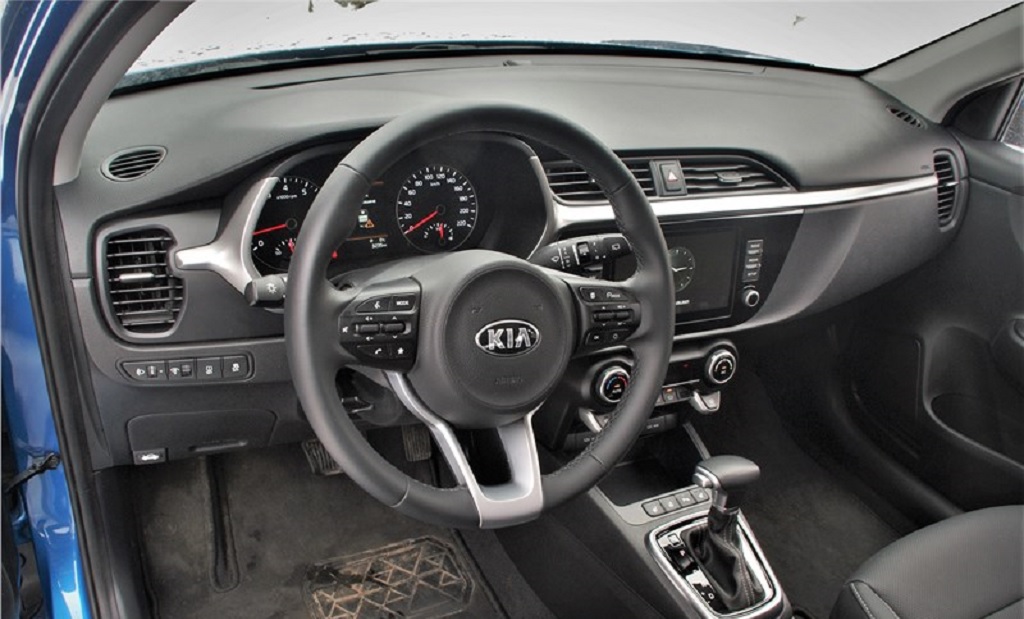

Возможна ли замена штатной приборки на Supervision в Киа Рио Икс?

В свое время один из наших гаражных Левшей сделал такой апгрейд, но предупредил, что приборки Supervision идеально подходят для замены штатных приборных щитков кросс-хетчбэков, которые оснащены АКПП.

Для Киа Рио Икс, имеющих трансмиссии на механике, чтобы сделать подобную замену следует обращаться в специализированные дилерские центры, так как нужна распиновка разъемов для рестайлинга, а также необходим реостат для адаптации режимов Supervision (для скрутки предыдущего пробега).
