Признаки неисправного топливного фильтра, как провести его замену

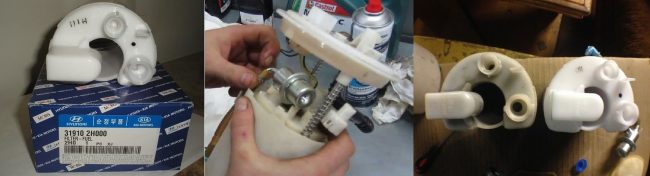

Где находится на Kia Ceed

Подачу горючего в мотор любой модели Kia Ceed обеспечивает конструктивно законченный насосный модуль, находящийся внутри бензобака.  Именно в нем расположены погружной электронасос и фильтрующие элементы.

Предварительный сброс давления

Иногда работу требуется выполнять на автомобиле, двигатель которого еще не остыл. В таком случае выполняют процедуру сброса давления в магистрали. Выполняют следующие действия:

• Ставят автомобиль на ручной тормоз.
• Включают нейтральную передачу.
• Снимают минусовую клемму с аккумуляторной батареи.
• Открывают блок с предохранителями и вынимают элемент, который отвечает за питание насоса топливного (обозначение F/Pump).
• Ставят минусовую клемму обратно на АКБ.
• Запускают ДВС, который заглохнет спустя несколько секунд, поскольку топливо поступать не будет.

Чтобы окончательно избавиться от остатков горючего в магистрали, следует вставить ключ в замок зажигания и дать стартеру прокрутиться в течение 1-2 секунд. Таким образом, давление будет полностью сброшено.

Устройство и назначение

Очистка автомобильного горючего от вредных примесей — это функция, которую должны выполнять фильтрующие элементы. От того, насколько тщательно они справляются со своей задачей, во много зависит надежная работа двигателя во время эксплуатации.

Любой вид топлива, будь то бензин или дизель, загрязнен вредными примесями. Кроме того, при транспортировании к месту назначения, в горючее также может попасть мусор (стружка, песок, пыль и пр.), который способен нарушить его нормальную работу. Противодействовать этому и призваны очищающие фильтры.

Конструктивно фильтр состоит из 2 частей, установленных:

• непосредственно у бензонасоса — сеточка, защищающая двигатель от попадания в цилиндры крупного мусора;
• у входа в магистраль подачи горючего — фильтр, очищающий топливо от мелких вредоносных примесей.

Работая совместно, эти элементы улучшают качественный состав горючего, но только тогда, когда они исправны. Замена топливного фильтра «Kиа Сид» 2013, как и у всех других автомобилей этого модельного ряда, также должна состоять из двух операций.

Особенности выполнения работ для дизельных авто Kia Ceed

На авто с дизельным ДВС основной фильтр располагается под капотом. Рядом с ДВС. Замена топливного фильтра на Киа Сид дизель (1.6 CRDI) включает такие действия:

• Аккуратное укрытие штуцеров ветошью.
• Отсоединение шлангов выхода, подачи топлива.
• Рассоединение фишек электроразъемов, которые подходят к топливному фильтру.
• Откручивание винтов крепления.
• Аккуратное вынимание кронштейна вместе с фильтром.
• Откручивание 2-х болтов, которые крепят топливный фильтр к кронштейну.
• Отсоединение датчика воды (располагается в отстойнике).

При установке нового фильтра, каждый уплотнительный элемент из резины или силикона смазывается дизельным топливом.

Процедура установки нового топливного фильтра

Замена топливного фильтра Киа на Сид 2013, 2015 и других годов выпуска относится к категории простых процедур. Ее способен выполнить практически любой автовладелец. Во время работы следует соблюдать осторожность, не прилагать чрезмерных усилий. Существует риск испортить сеточку, сломать пластиковые крепления.

При выполнении нужно соблюдать меры безопасности. Рядом не должны быть источники открытого огня. Поблизости должны располагаться огнетушитель и песок. Перед заменой топливного фильтра Киа Сид 2011 подготавливают инструмент:

• Крестовую (фигурную) и плоскую отвертку.
• Набор головок торцевого типа.
• Смазку (только силиконовую).
• Очиститель (лучше в специальной аэрозольной упаковке).
• Емкость, чтобы слить остатки горючего из насоса.

Также заранее следует подготовить новый элемент тонкой очистки, сеточку для более грубой фильтрации. Для чистки поверхностей насоса от пыли, грязи не помешает приобрети ветошь. С ее помощью убирают загрязнения, не допуская тем самые ее попадания в топливо. Производить замену топливного фильтра Ceed JD рекомендуется в прорезиненных перчатках, очках. Это снижает вероятность попадания горючего на руки, слизистые оболочки глаз.

Цена, оригиналы и аналоги, артикул

Для бензиновых силовых агрегатов независимо от их мощности предусмотрен один оригинальный топливный фильтр с артикулом 319102Н000. Его можно встретить в автомагазинах как в синей упаковке от Hyundai, так и в красной Kia. Иногда встречаются коробки серого цвета. Они означают, что внутри деталь для постгарантийного обслуживания.

В таком случае, на упаковке должен быть обозначен артикул S319102Н000. Некоторые компании поставляют на рынок вполне неплохие аналоговые топливные очистители:

• Mando,
• Yuil,
• Jakoparts,
• Krauf,
• Nipparts.

Для дизельных моторов очистительный узел поставляется в полной комплектации (корпус с креплением, датчик, насос) от компании Yuil. На дизельных моделях Киа Сид встречаются два варианта изделий с разными артикулами: 319222Е900 (год выпуска с 2006 по апрель 2008 года) и 319224Н001 (с апреля 2008 до 2009). По своим размерам они совершенно взаимозаменяемы.

НаименованиеПроизводительАртикул

Фильтр топливный (оригинал)	Mobis (2018 -2019 г.вып.) HYUNDAI/KIA	Mobis (2018 -2019 г.вып.) HYUNDAI/KIA
Очиститель топлива (аналог)	JS Asakashi PARTS-MALL PURFLUX Nipparts SAT NSP	FS9312 PCA-052 CS739 N1330523 ST-31910-2H000 NSP023109007000

Однако, неоригинальные фильтры подходят не на все модели Kia, например, автомобили с дизельным мотором Common Rail, а также турбированные с непосредственным впрыском топлива 2013 года выпуска, должны комплектоваться только оригинальными очистителями.

Срок службы

Неопытные водители ошибочно считают, что заводской топливный фильтр рассчитан на весь период эксплуатации автомобиля. Однако это далеко не так — даже в перечне регламентных работ автомобиля «Киа Сид» указана периодичность его замены. Менять элементы, фильтрующие топливо, надлежит не позже, чем через:

• 60 тыс. км — для бензиновых двигателей;
• 30 тыс. ка — у дизельных моторов.

На практике эти данные могут быть значительно уменьшены, особенно если принять во внимание низкое качество отечественного горючего.

В автомобилях прошлых лет выпуска топливный фильтр располагался в легко доступных местах (под капотом или на днище автомобиля). При этом водители могли с высокой степенью достоверности определить его состояние и принять решение о необходимости замены. В моделях последних лет выпуска фильтрующий элемент расположен внутри бензобака, и для того чтобы определить, пора его менять или нет, водителю приходится постоянно наблюдать за тем, как ведет себя его автомобиль.

Интересно, что, например, замена топливного фильтра «Киа Сид» 2008 года выпуска ничем не отличается от замены топливного фильтра Kia Сeed JD (рестайлинговые модели, выпускаемые с 2009 года).

Признаки засорения

О возможном засорении фильтров свидетельствуют:

• заметная потеря мощности;
• неравномерная подача горючего;
• «троение» в цилиндрах мотора;
• двигатель глохнет без явно выраженных причин;
• увеличение потребления горючего.

Эти признаки не всегда свидетельствуют о необходимости замены. Но если после этой операции нарушения в работе двигателя не исчезли, то без посещения СТО не обойтись.

Выбор фильтра для «Киа Сид»

Выбирая фильтрующие элементы для автомобилей Kia Ceed, автолюбителям лучше всего воспользоваться фирменными деталями. Однако далеко не всегда автовладельцы могут приобрести оригинал — отчасти из-за его высокой стоимости, а иногда просто из-за отсутствия в близлежащих автомагазинах.

На всех автомобилях модельного ряда Kia Ceed устанавливается топливный фильтр, имеющий каталожный номер 319102Н000. Он разработан специально для насосного модуля этой модели. Поставку фирменного фильтра осуществляют компании Hyundai Motor Company или Kia Motors Corporation.

Кроме того, владельцу Kia Ceed может встретиться топливный фильтр с каталожным номером S319102Н000. Он используется при постгарантийном обслуживании. Об этом свидетельствует индекс S в его обозначении.

При замене фильтра нелишним будет поменять и сеточку. Такая фирменная деталь имеет артикул 3109007000 или S3109007000.

Аналоги

Кроме оригинальных фильтров, владелец Kia Ceed может приобрести один из аналогов, цена которых значительно ниже. Например, неплохие эксплуатационные показатели имеют:

• Yuil YFHY036;
• Jakoparts J1330522;
• INTERCARS B303330EM;

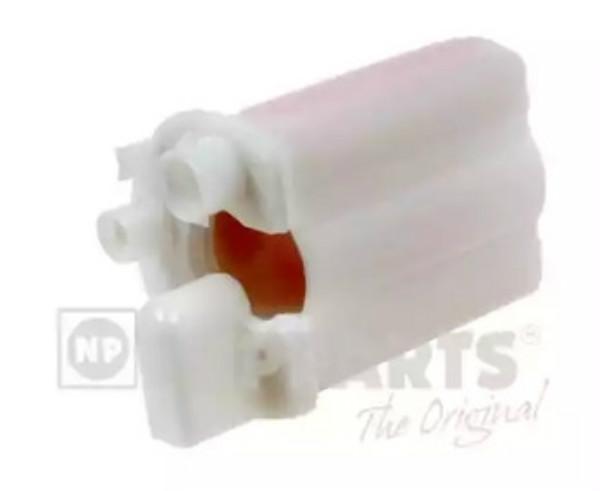

• Nipparts N1330523.

Фирменную сеточку можно заменить более дешевыми аналогами, например, Krauf KR1029F или Patron PF3932.

Артикулы для Киа Сид ED и Kia Ceed JD

Модификации Киа Сид 2012-2015 и рестайлинговых моделей 2015, 2016, 2017, 2018 годов выпуска оборудованы тремя топливными фильтрами, оригиналы которых можно найти по артикулам:

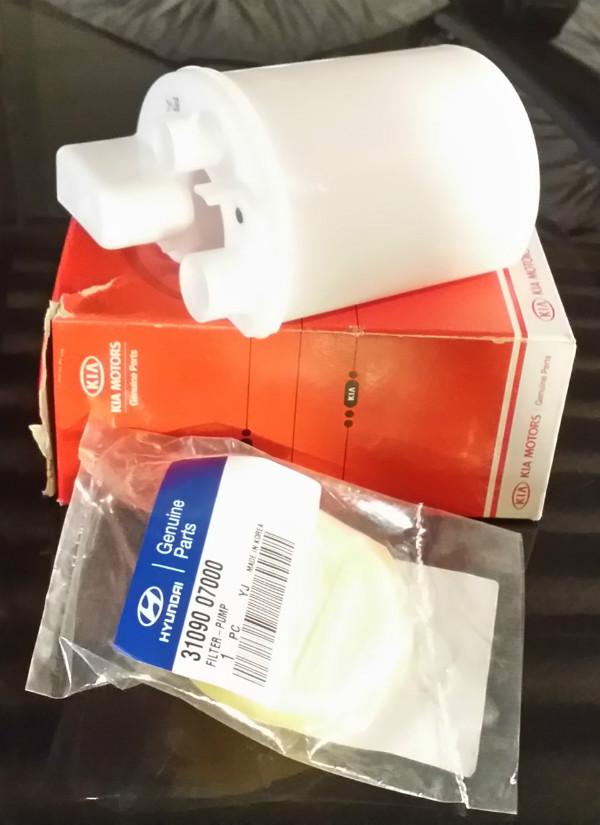

1) 3109007000 – код внутренней круглой фильтрующей сетки (подходит для моделей 1 поколения);

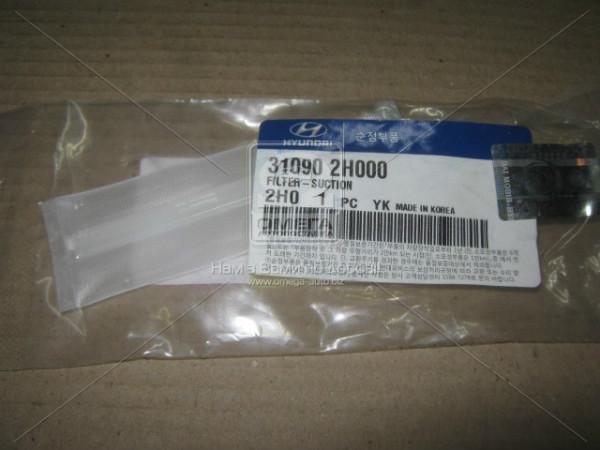

2) 310902H000 – каталожный номер внешней длинной сетки;

3) 319102H000 – код картриджа (предназначен для замены на моделях двух поколений).

Аналоги топливных фильтров для Kia Ceed 2016:

1) Модель JD с кодом JDF0009;

2) Набор NIPPARTS с артикулом N1330523;

3) Делаль от PATRON можно заказать по коду PF3098KOR;

4) Топливный фильтр HERTH+BUSS с номером J1330522;

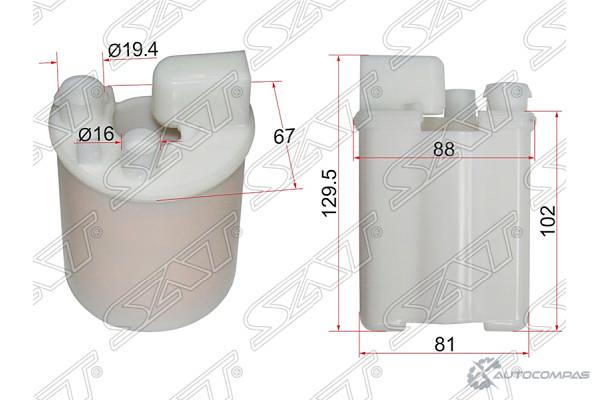

5) Комплект SAT ST319102H000 предназначен для постгарантийного обслуживания;

6) За топливный фильтр JS ASAKASHI с каталожным номером FS9308.

Замена топливного фильтра «Киа Сид» 2008 и других моделей

В процессе технического обслуживания данного автомобиля это одна из самых простых операций. При этом, например, замена топливного фильтра «Киа Сид» 2011 полностью повторяет процедуру замены топливного фильтра «Киа Сид» JD.

При работе с топливом нужно соблюдать особую осторожность. Поэтому при работе с насосным модулем автомобиль должен находиться в хорошо проветриваемом помещении. Кроме того, в непосредственной близости от места проведения работ должны располагаться огнетушитель и другие средства пожаротушения.

Инструменты

Приступая к замене топливных фильтров «Киа Сид» 2010 или других моделей производства Kia Motors Corporation («Рио», «Соренто», «Церато», «Спортейдж» и др.), нужно предварительно подготовить:

• новый фильтр тонкой очистки;
• новую сеточку для грубой фильтрации (при необходимости);
• отвертки (крестообразную и плоскую);
• набор головок;
• силиконовую смазку;
• небольшую емкость для слива остатков горючего из насоса;
• очиститель в аэрозольной упаковке.

Не помешает и ветошь, с помощью которой можно будет очистить поверхности деталей от накопившейся грязи.

Прежде чем начать работы, необходимо озаботиться наличием огнетушителя, защитных очков и резиновых перчаток. Это позволит уменьшить вероятность получения травм (ожогов, попадания топлива на руки и слизистую оболочку глаз). Кроме того, не забудьте снять клеммы с аккумуляторной батареи.

Разборка насосного модуля

Прежде чем добраться до фильтрующих элементов, необходимо извлечь из бака насосный модуль и разобрать его. Выполнить все операции, связанные с заменой топливного фильтра «Киа Сид» 2013, нетрудно, однако если нет достаточного опыта в проведении подобных работ, лучше воспользоваться пошаговой инструкцией:

1. Демонтируйте заднее сиденье. Под ковролином находится крышка, закрывающая доступ к насосному модулю.
2. Крышка закреплена 4 винтами, их необходимо открутить.
3. Снимите крышку и отсоедините разъем бензонасоса. Он зафиксирован защелкой, которую нужно будет отжать.
4. Запустите двигатель и дайте ему поработать на холостом ходу. При этом снизится давление в магистральном трубопроводе подачи горючего. Как только двигатель заглохнет, работу можно будет продолжить.
5. Расфиксируйте и снимите топливопроводы. Для этого поднимите фиксатор и нажмите на защелки. Вытягивая топливопроводы, соблюдайте осторожность — из шлангов может политься горючее.
6. Отверните 8 болтов, расположенных вокруг насосного модуля, и осторожно вытяните его наружу. При этом держите его таким образом, чтобы бензин выливался в бензобак, а не в салон. Старайтесь не задеть поплавок и датчик уровня. Оставшееся в модуле горючее слейте в подготовленную емкость.
7. Положите модуль на стол и отсоедините имеющиеся разъемы.
8. Извлеките обратный клапан. Он находится непосредственно над фильтром, для его извлечения нужно освободить две защелки. Уплотнительное кольцо должно остаться на клапане.
9. Отщелкнув 3 пластмассовых защелки, освободите нижнюю часть корпуса.
10. Аккуратно отсоединив фиксатор, снимите верхнюю крышку и отсоедините от нее патрубок, зафиксированный защелками. Проследите, чтобы при этом не потерялось уплотнительное кольцо. При повреждении его придется заменить новым.
11. Извлеките использованный фильтр, отсоединив гофрированный шланг. Аккуратно вставьте в освободившееся место новый элемент.
12. Сеточку грубой очистки тщательно прочистите или замените новой.

Собирают насосный модуль в обратном порядке. Устанавливая детали на свои места, не забудьте удалить имеющиеся на них загрязнения. На все резиновые прокладки нанесите силиконовую смазку.

Замена топливного фильтра «Киа Сид» 2014-2018 годов выпуска (второе поколение) и моделей третьего поколения, находящихся в производстве до настоящего времени, осуществляется по одному и тому же алгоритму.

Установка насосного модуля на место

Собрав насосный модуль, проверьте, не осталось ли у вас «лишних» деталей. Убедившись, что все детали находятся на своих местах и надежно закреплены, аккуратно опустите модуль внутрь бензобака. Обратите внимание на то, что пазы, имеющиеся на бензобаке и на крышке насосного модуля, должны быть совмещены. Затем, нажав на крышку последнего, закрепите модуль штатным крепежом (8 болтов).

Разборка модуля насоса

Чтобы добраться до фильтрующих компонентов, следует извлечь из бака насос. Первое, что нужно сделать, это отсоединить клеммы на аккумуляторной батарее. Это исключит риск искрообразования, что важно. Ведь в баке располагается топливо. Выполнять работу лучше в одежде из натуральных материалов. Синтетика может дать искру в результате статического заряда.

Всю процедуру выполняют в хорошо проветриваемом помещении. Если работа выполняется в гараже, ворота должны быть открытыми. Замена топливного фильтра Киа Сид 2009 подразумевает такие действия:

• Демонтаж задней сидушки. Чаще всего ее откидывают наверх, после чего приподнимают ковролин. Там располагается металлическая крышка, которая открывает доступ к насосному модулю.
• Выкручивание 4-х винтов, которыми стальная защита крышка крепится к основанию, ее извлечение.
• Аккуратное отсоединение электрического разъема бензонасоса. Так как клеммы отсоединены от АКБ, насчет искрообразования можно не волноваться.
• Снять топливоприводы, для чего поднимают фиксаторы и нажимают на специальные защелки. При этом следует соблюдать осторожность, поскольку из них могут вылиться остатки бензина.
• При помощи торцевого ключа откручивают 8 болтов, которые располагаются вокруг насосного модуля. Далее его аккуратно вытягивают наружу, удерживая в вертикальном положении. Это исключает риск проливания бензина в салон. Остатки топлива должна сливаться обратно в бак через отверстие. Особую осторожность проявляют в отношении датчика уровня и поплавка. Их важно не погнуть, исключить риск повреждения. В противном случае они будут показывать некорректную информацию.

Дальнейшие работы по замене топливного фильтра Кия Сид 2010 и других годов выпуска выполняются уже непосредственно с топливным модулем. Здесь извлекают обратный клапан, который располагается прямо под фильтром. Для этого освобождают 2 пластиковые защелки.

При этом уплотнительное кольцо должно оставаться на клапане. Следующий этап – отщелкивание 3-х защелок. Это освобождает нижний насос.

После отсоединения фиксатора снимают верхнюю крышку. Затем отсоединяют патрубок, который держится при помощи защелок. Тем самым получают доступ к фильтру. Для удобства рекомендуется отсоединить шланг гофрированного типа.

Последовательно заменяется сеточка и основной фильтр. Далее выполняются работы в обратном порядке.

При выполнении процедуры всю имеющуюся пыль и грязь удаляют при помощи ветоши. Для защиты резиновых элементов и прокладок наносят силиконовую смазку. Это позволяет им сохранять эластичность при минусовой температуре, что актуально в холодное время года. Алгоритм замены топливного фильтра Киа Сид 2014 аналогичен для всех моделей (до 2018 года выпуска).

При установке насосного модуля на место, важно чтобы все пазы встали на свои места. Затяжку винтов (8 шт.) выполняют осторожно, равномерно. Вначале наживляют, после затягивают крест-накрест. Это обеспечивает четкую фиксацию. Топливопроводы на патрубки должны быть надеты плотно. Металлические фиксаторы обеспечивают неподвижность.

Основные признаки засора

Существуют признаки, по которым можно определить предельный износ фильтрующих элементов. К ним можно отнести следующее:

• Возникновение эффекта «троения» в цилиндрах ДВС.
• Значительная потеря мощности.
• Увеличение расхода горючего.
• Снижение динамики, сложность с ускорением.
• Неравномерная подача бензина/дизельного топлива.
• Плавающие обороты ДВС.
• Двигатель внезапно глохнет.

Иногда замена топливного фильтра Киа Сид 2010 не решает проблемы. При таком раскладе причину неполадки следует искать в насосе, форсунках, клапанах, свечах зажигания, прочих узлах.

Во время диагностики рекомендуется замерить давление в топливной главной магистрали, что можно сделать при помощи манометра. Результат менее 3.4 кгс/см2 свидетельствует о сниженном давлении. Причиной может быть изношенный фильтр.
