Установим камеру заднего вида на Kia Rio

Камера заднего вида на Kia Rio

Многие автовладельцы Киа Рио сталкиваются с дилеммой, что лучше установить на свою машину – систему парктроник или просто камеру заднего вида. Дать однозначный ответ в выборе конкретных запчастей Kia Rio на этот вопрос довольно сложно, а ещё сложнее советовать со стороны. Выбор очень субъективен.

Как поставить камеру заднего вида Киа Рио?

Для седана и хетчбека установка производится по схожим принципам.

Итак, пошагово опишем, как установить камеру на Киа Рио:

• снять обшивку багажника. Для этого необходимо отыскать винты крепления ручки багажника и самого материала обивки, открутить их, затем вынуть пистоны и осторожно снять обивку;
• снять корпус одной из задних фар, удобнее работать с левой. Для этого найти удерживающие ее фиксаторы. Рукой отжать их и осторожно вытащить плафон, отсоединив от колодки проводов;
• камера устанавливается над номерным знаком, под закруглением багажника. Она должна иметь небольшой наклон вниз. Это улучшит качество обзора. Для прохода проводов придется сделать отверстие в корпусе или при уже имеющемся отверстии, в которое пропущены провода для подсветки номерного знака, воспользоваться им;
• по багажнику провода можно провести в салон по полу или закрепить их на крышке, в любом из случаев пропустив их под обивкой;
• 2 провода камеры подсоединяются следующим образом, первый – с проводами из колодки задней фары для организации питания, второй – в салоне подключается к головному устройству.



Прокладка кабеля камеры заднего вида киа рио

Всем привет! Много читал искал отчеты по установке камеры именно для хэтчбека, но нашел немного, поэтому решил создать тему, может кому нибудь да пригодиться. Была мною приобретена с поднебесной такая камера. Устанавливается вместо одной из подсветок номерного знака. Головное устройство Prology 2din.

Далее сама установка. Было решено провода прокладывать по левой верхней части авто с выходом к питанию фонаря заднего хода и в крыло (где будет сосредоточена основная часть проводов). Снимаем казырек панели приборов, опустив руль в нижнее положение, резко дергаем его на себя. Изымаем головное устройство. У меня оно снимается вместе с рамкой. Далее панель приборов тоже мешает, откручиваем 4 винта, снимаем). Открываем крышку предохранителей для лучшего обзора, получается вот такая страшная картина.

Предварительно я проверил работоспобность камеры запитываясь там где это будет в конечном варианте. Далее была снята резинка с передней двери и накладка с передней стойки (она на клипсах и застежка там специальная) совсем снять не получилось. Потом средняя стойка снимаем накладку (у меня она держалась просто на клипсах, но похоже там забыли прикрутить два винта, которые находятся под заглушкой) и задняя дверь снимаем резинку.

Открываем и освобождаем багажник от всего кроме запаски, опускаем левую часть сиденья, снимаем накладку в которой по центру находиться петля замка, фото не сделал, там помоему 4 клипсы. Далее левую часть в которой установлена подсветка багажника тоже снимаем. Там нужно открутить два винта. Полностью снять тоже не удалось, оно и не надо. И отстегиваем накладку задней стойки, она на клипсах. Снимаем резинку двери багажника в левой части, отстегиваем левую клипсу с обшивки потолка, аккуратно.

Все доступ к проводке получили. В верхней части нам понадобиться бело оранжевый провод, это «+» от заднего хода тоесть туда пойдет «+» от камеры и реверс от магнитолы вместе (провод реверса служит для того чтобы при включении задней скорости магнитола переключалась на камеру, вроде так), а в части за крылом я взял «-» (он оказался не обязателен, без него все работает) и спрятал все оставшиеся провода.

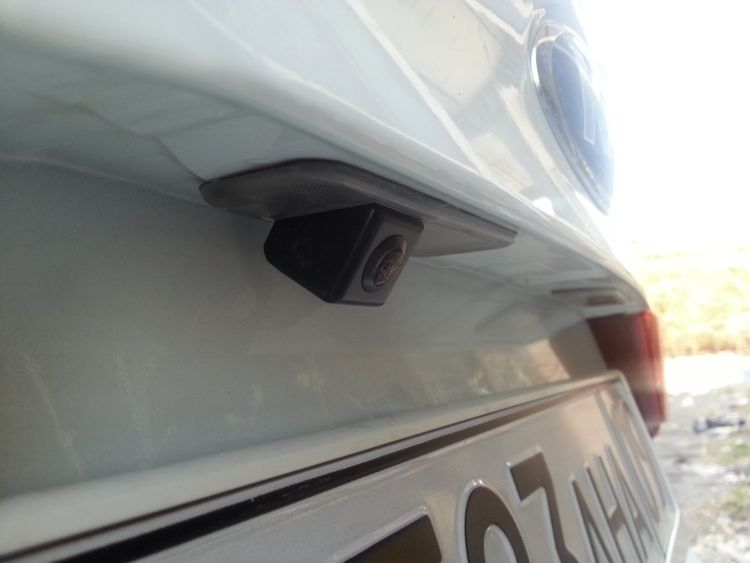

Сама камера встала в подсветку как родная. Снял левую подсветку, поломав при этом одно из креплений штатного плафончика, поддевая отверткой. Провода вывел насквозь в багажник с помощью медной проволоки и изоленты. Внутри багажника выходит проводка в резинке, сняв резинку видим отверстие в него и заводим наши провода, на фото видно. Цоколь лампочки не такой немного, будет болтаться если не замотать изолентой, что я и сделал.

Дальше один провод видео сигнала уходит по всему салону до головного устройства, второй на «+» описанный ранее и третий на «-» так же описанный ранее. Прокладка проводки начинается от головного устройства под панелью приборов через переднюю стойку и по верху салона протягивал с помощью медной проволоки и изоленты. От головного устройства идет два провода один принимает видео от камеры и второй описанный ранее реверс.

Как установить камеру заднего вида на KIA Rio хэтчбек (седан) своими рукам

Движение задним ходом на любом транспортном средстве создает большое количество трудностей. Упростить задачу может камера заднего вида Киа Рио, которая включается в несколько комплектаций. Время от времени возникает проблема, связанная с неправильной работой подобного устройства. Провести демонтаж и ремонт прибора можно своими руками при наличии относительно небольшого набора инструментов.

Простая установка камеры заднего вида на авто своими руками. И опять Kia Rio

Приветствую вас, дорогие читатели! Сейчас мы продолжим эксперименты по монтажу дополнительного оборудования в легковой автомобиль. А тема статьи будет звучать так: установка камеры заднего вида на авто своими руками.

Если говорить точнее, то мы будем устанавливать универсальную камеру, которая подходит для всех марок машин, на маленькое Kia Rio автора блога. Думаю, что данное направление будет интересно многих любителям комфорта за рулем.

Особенности установки камеры заднего вида на Kia Rio

• Даёт более полный визуальный контроль по сравнению с бюджетными моделями «парковочного помощника».
• В отличие от датчиков парковки, она смотрится намного более эстетично и лучше вписывается в дизайн авто. Помимо этого, менее заметна, так как чаще всего устанавливается над номерным знаком, под изгибом багажника. Датчики, установленные на бампере, даже выкрашенные под цвет машины не всегда имеют эргономичный вид, а для их крепежа зачастую требуется сверлить корпус.
• Отдельные модели объективов способны выдавать видео в разрешении высокой чёткости, при этом, одинаково хорошо работая как в дневное, так и в ночное время суток.
• Обычно, изображение оснащено так же парковочной разметкой, выполняющей роль подсказчика при маневрировании задним ходом в замкнутых и тесных городских условиях.
• Камеры заднего вида оснащены широкоугольными объективами, встроенными в ударостойкие корпуса, защищённые от агрессивного воздействия окружающей среды, например, влаги, песка, пыли или грязи.

Если выбор всё же пал на первый вариант, то смело переходите на страницу описания установки парктроника. Если же решили, что Ваш Kia Rio достоин «почётного ношения» второго аксессуара, эта статья поможет Вам разобраться в процессе монтажа и подключения сего чуда технической мысли.

Стандартная комплектация для реализации

• Камера;
• Накладка на зеркало с монитором для вывода изображения;
• провода подключения.

Установка камеры заднего вида на Kia Rio

Могут понадобиться: отвёртка, изолента, нож, клипсы.

1. Для начала, необходимо снять обшивку багажника и вытащить один из плафонов. Как это сделать, можно прочитать в статье о замене лампы подсветки номерного знака. Вкратце, нужно найти винты крепления обивки и ручки, и открутить их, вытащив пистоны. А далее, поджимая фиксаторы, выдавить плафон наружу и отсоединить от штекера.
2. Теперь, на это место установить камеру заднего вида.
3. Как прокладывать провода по салону, лучше решить самостоятельно: пустить их по полу, пряча под пластиком, или через крышу.
4. Подключение проводки сводится к соединению проводов из комплекта камеры заднего вида с головным устройством и штекером фонаря заднего хода.

Всё. Процесс подключения камеры заднего вида закончен. Остаётся только проверить её работоспособность, и можно смело выдвигаться в путь.

Возможные неисправности и их устранение

Некоторые версии автомобиля поставляются со встроенной камерой заднего вида. Возможные неисправности системы, которая позволяет безопасно маневрировать задним ходом, заключаются в нижеприведенных моментах:

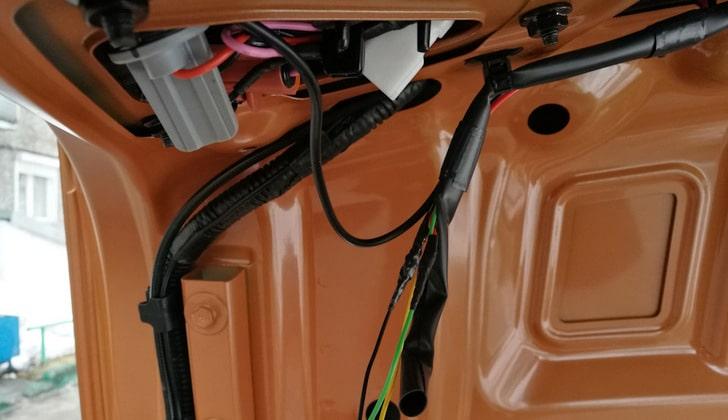

• Повреждение проводки.
• Появление окиси на различных контактах.
• Механическое повреждение корпуса.
• Неисправность самого устройства.

Некоторые неполадки можно устранить самостоятельно. Случай, связанный с повреждением проводки, имеет следующие особенности:

• Сложнее всего найти место разрыва. Не всегда повреждение кабеля можно определить визуально, для прозвонки цепи требуется мультиметр.
• После определения места разрыва нужно провести замену всего кабеля, для экономии участок обрезается и оба конца соединяются, качественно изолируются.

Для определения состояния устройства нужно провести его демонтаж. При этом отметим следующие моменты:

• Механические повреждения указывают на то, что влага могла попасть внутрь. Слишком высокая влажность становится причиной появления коррозии на контактах.
• Контакты подключения находятся внутри и снаружи устройства. С восстановлением наружных проблем не возникает, получить доступ к внутренним сложно, т. к. не все модели камер разборные.

При повреждении камеры приходится проводить ее полную замену. Прежде чем покупать новую, рекомендуется провести зачистку всех доступных контактов, т. к. проблема часто заключается в появлении коррозии.

• Установка камеры заднего вида Шевроле Круз седан
• Распиновка камеры заднего вида 4 провода
• Камера заднего вида на КИА Спортейдж 3
• Блютуз камера заднего вида для автомобиля

Что выбрать для замены

Если оригинальная камера заднего вида Kia Rio X-Line стоит дорого, то можно выбрать другую модель.

Чаще всего обращают внимание на китайские варианты исполнения, т. к. они обходятся намного дешевле.

При выборе камеры в китайском интернет-магазине, например в aliexpress, нужно учитывать нижеприведенные моменты:

• Не всегда заявленные характеристики соответствуют действительным. Поэтому следует подробно изучать отзывы покупателей.
• Эксплуатационный срок из-за применения низкокачественных материалов при производстве снижается. Этот момент также определяет уменьшение стоимости изделия.
• Применяются низкокачественные элементы, за счет которых снижается качество получаемого изображения.
• Степень защиты от воздействия окружающей среды низкая. Неизвестные производители не соблюдают стандарты при производстве камеры. При обильном попадании влаги и пыли может пострадать внутренняя часть устройства, после чего его придется заменить.

При установке камеры на автомобиле без соответствующей опции следует предусмотреть необходимость размещения дисплея, на котором будет отображаться изображение.
