Все о ремонте рулевой рейки на «Киа Рио 3»: причины и способы

Признаки поломки

Рулевое управление многих автомобилей выглядит как реечная система с несколькими компонентами. Все детали время от времени изнашиваются по отдельности или одновременно. Своевременное обслуживание может означать разницу в цене между мелкими неисправностями и капитальным ремонтом.

Есть несколько признаков, предупреждающих о возможной проблеме с багажником любого Киа Рио, даже с рестайлингом.

• Очень узкий руль. Проблемы с гидроусилителями и электроусилителями схожи, только первый может течь. Но по большей части Киа Рио 3 комплектуется гидроусилителем руля. Он приводится в действие насосом, создающим давление масла, что облегчает управление рулевым колесом. Когда руль поворачивается труднее, чем обычно, это происходит из-за перегрева руля или коробки передач или падения давления.
• Течь гидроусилителя руля. Легко распознать запах горячего масла. Он красноватого цвета и вытекает из задней части двигателя. Но есть вероятность, что проблема кроется в неисправности самого гидроусилителя, так как его составляющие: даже насос, бак или трубопровод могут стать причиной течи.
• Скрипит при повороте руля. Чрезмерный нагрев вызывает контакт металла с металлом и создает громкий скрежещущий звук при повороте влево или вправо.
• Запах горелого масла. Менее распространенный признак травмы. В этом случае немедленно остановите автомобиль. Продолжение движения при перегреве рулевого управления может привести к возгоранию и серьезным травмам.

Прежде чем сделать вывод о наличии проблем в рулевой рейке, необходимо проверить внутреннюю и внешнюю рулевые тяги, усилитель. По отдельности эти симптомы могут означать неисправности в разных узлах автомобиля, но если все они наблюдаются вместе, проблема однозначно в трассе.

Как определить, что необходима на Киа Рио 3 замена рулевой тяги?

Рулевая рейка – не самый сложный агрегат. И слабых мест в ее конструкции не так много. Рассмотрим основные неисправности рулевой рейки и их признаки.

1. Нарушение герметичности системы ГУР. Самая распространенная неисправность. Основными местами подтеков на рейке автомобиля KIA Rio 3 всегда были сальники, установленные на выходных концах корпуса. Иногда подтекают места подключения магистралей к рейке или уплотнитель червячного вала. Проявляется эта поломка в падении уровня рабочей жидкости в расширительном бачке, а также в образовании масляных пятен на месте стоянки автомобиля.
2. Надрыв пальников, защищающих шток и шарниры рулевых тяг. На ранней стадии эта неисправность никак себя не проявляет, и может быть диагностирована только путем визуального осмотра. Если поврежденный пыльник не заменить вовремя, то в рабочие полости проникнет влага и пыль. Это приведет к разрушению рабочей поверхности реечного вала и ускоренному износу сальников.
3. Износ рулевого механизма. Довольно опасная неисправность. Проявляется в повышенном свободном ходе руля, подклинивании при его вращении или негромких стуках. Увеличенный люфт руля, помимо дискомфорта, не позволит пройти государственный технический осмотр.

СПРАВКА. Регулировочные работы при обслуживании рулевой рейки – ответственная операция. Ошибки здесь недопустимы. Если сильно перетянуть регулировочный винт – руль будет крутиться туже и может перестать возвращаться в центральное положение, что очень опасно. Недостаточная затяжка приведет к повышенному свободному ходу и возрастанию ударных нагрузок на механизм.

1. Нарушения в работе распределителя жидкости. Проявляется в некорректном помогающем усилии на рулевом колесе. Например, при повороте в одну сторону может наблюдаться значительно меньшее сопротивление руля, чем при вращении в другую сторону. Также в целом может повыситься или понизиться требуемое для поворота рулевого колеса усилие.
2. Выработка гребенки штока и его цилиндрической поверхности, контактирующей с сальниками. Здесь проявления могут быть различными. Иногда рейка начинает подтекать. Но течь не всегда бывает заметна сразу, если пыльники целые и плотно сидят на своих местах. Если произошло выкрашивание поверхности зубьев, то шток может заклинить или иметь большой люфт.

Внимание! Если есть подозрения на проблемы в рулевом управлении – не стоит затягивать со сроками диагностики и ремонта. Ведь этот узел напрямую отвечает за безопасность, и эксплуатация автомобиля с нарушениями работоспособности рейки не допускается.

Профессиональный ремонт рейки Киа Рио 2 (2010 г.) рулевой системы управления автомобиля

Kia Rio второго поколения впервые был представлен в 2005 году. Его массовые продажи начались в 2006 году. По своей сути, это двойник Хёндай Верна, который так же дебютировал в 2005 году.

С 2009 года начали производство и продажу уже обновлённой модели Киа Рио2. Изменения были внесены в дизайн решётки радиатора, переднего и заднего бамперов, формы фар, приборной панели, кресел и рулевого колеса.

Результатом рестайлинга стало увеличение длины модели на десять сантиметров.

Признаки неисправности рулевой рейки Киа Рио 2

На самом деле выход из строя этого узла в автомашинах Киа Рио бывает довольно часто. Не всегда отличное покрытие российских дорог и ответственное отношение водителя к правильному использованию автомобиля на высшем уровне. Практически всегда эта деталь ломается потому, что она исчерпала свои ресурсы. Обязательно нужно проводить не менее двух раз в год тщательный технический осмотр и диагностику.

В этих моделях автомобилей Киа установлен гидроусилитель руля. При его неисправности появляется постукивание и дребезжащие звуки во время движения по достаточно неровному дорожному покрытию, например, гравийная дорога.

Ничего вечного пока ещё не существует. Сломаться может всё что угодно. Вот и в автомобилях происходят поломки в связи с износом деталей. Только бывают неисправности, которые требуют скорейшего устранения. А бывают, такие с устранением которых можно и повременить.

Например, незначительная трещина бампера – такая неисправность никому не навредит. И её можно устранить через неделю, а может и через год. Но вот неисправность рулевой рейки – достаточно серьёзное повреждение.

Если его не устранить вовремя, сразу же после обнаружения – значит подвергнуть опасности себя и других участников дорожного движения.

Неисправность рейки Киа Рио можно определить по таким признакам:

• отсутствие усилия, когда руль автомобиля находится в центральном положении;
• слышно отчётливые скрипы, или «закусывание» при движении транспортного средства по прямой или при совершении поворотов и разворотов;
• для возвращения руля в исходное положение необходимо прилагать усилия;
• руль с трудом поворачивается при выполнении поворотов;
• возникновение постороннего шума внутри рулевой рейки и ощущение вибрации руля;
• при поворотах руля появляется стук в районе передней подвески;
• свободный ход рулевых колёс;
• течь или отсутствие жидкости в бачке.

Повреждения

В случае появления каких-либо из указанных признаков неисправности рулевой рейки можно предположить такие повреждения:

• повреждение силового цилиндра;
• искривление вала;
• износ зубчатого участка червячного вала или самого червяка. Это связано с тем, что слишком сильно затянута поджимка вала;
• неправильно отрегулирована рулевая рейка автомобиля;
• стёрлись втулки червячной пары или детали ходовой части;
• износ сальников;
• выработка зубьев червячной пары;
• выход из строя штока распределителя.

Ремонт рейки Киа Рио 2: диагностика

Ремонт рулевой рейки Киа Рио 2 выполняется с учётом параметров их конструкции. Эта операция выполняется специальными инструментами, прошедшими сертификацию. Для устранения неполадок используются только оригинальные запасные части и расходные материалы имеющие сертификаты качества.

Замена и настройка рулевой рейки Киа Рио 2 производится специалистами высокой квалификации, имеющими большой опыт, в полном соответствии с требованиями чётко обозначенными производителем. Правильность выполнения всех действий подробно описана в специально разработанных производителем инструкциях по ремонту и обслуживанию автомобилей.

Необходимо помнить, что замена рулевой рейки довольно дорогостоящее мероприятие. Именно поэтому ремонт является наиболее выгодным вариантом. Во время ремонта снятая деталь тщательно и внимательно проверяется, производится замена всех необходимых прокладок, сален блоков и т.д.

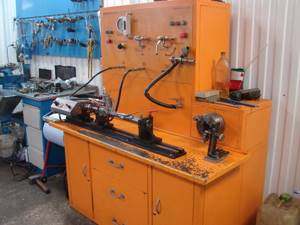

Для диагностики неисправности рулевой рейки применяется специальный стенд, который позволяет обнаружить элементы, нуждающихся в замене. Иногда бывает достаточно просто ремкомплекта.

В него входят сальники, из-за износа которых происходит основная масса сбоев в работе рулевой рейки. Ещё там же обязательно присутствуют кольца уплотнительные, которые изготовлены из специального полимера и резины.

Когда ремонт рулевой рейки проведён, её тестируют на специальном стенде.

После возвращения восстановленного агрегата на своё место, обязательно производится регулировка углов схождения колёс.

Все эти работы производятся только в авторемонтной мастерской с использованием специального компьютерного стенда сход-развала.

Ремонт рейки Киа Рио 2010: что делать

Если Вы всё-таки заметили какие-то сбои в работе рулевой рейки своего автомобиля – их нужно постараться как можно быстрее устранить.

При возможных повреждениях, перечисленных выше, предстоит:

• устранить износ;
• заменить поперечный вал, или полностью исправить рулевую рейку;
• заменить сальники и трубки маслопроводов;
• произвести регулировку рейки;
• заменить втулки или всю червячную пару.

Ремонт рулевой рейки Киа Рио 2 и регулировка

При возникновении постороннего шума во время движения нужно правильно быть внимательным. Важно правильно определить, что посторонний звук исходит именно из узлов рулевой рейки, потому что подобный звук возникает и при неисправности шарниров рулевых тяг нижнего карданного шарнира или деталей передней подвески.

Так же нужно определить, насколько хорошо затянуты гайки, которыми крепятся рулевой механизм, нижний карданный шарнир, руль, сама рулевая колонка. Если, в результате всех этих манипуляций, стук не прекратился, то автомобилю требуется более серьёзная настройка.

• Машину поднимают на подъёмнике и производят регулировку рулевой рейки, посредством закручивания или выкручивания специальной регулировочной гайки, которая расположена на рулевой рейке.
• Ремонт представляет собой целый комплекс специальных мероприятий, которые нужно осуществить, чтобы полностью восстановить работоспособность рулевого управления автомашины.
• Для его выполнения существуют три способа:

1. Тщательная очистка всей системы от образовавшихся загрязнений, которые появились в механизмах рейки. Попавшие туда вода и грязь способны не только значительно ухудшить работу узла управления автомобилем, но и стать причиной его повреждения.
2. В случае диагностики небольших неисправностей некоторых элементов или выявление износа уплотнителей и муфт, производится чистка всей системы рулевой рейки и замена всех повреждённых и изношенных деталей конструкции.
3. Самый дорогостоящий способ ремонта – полная замена рулевой рейки. Этот способ применяется в случаях, когда первые два не помогли в решении создавшейся проблемы. Такой ремонт способен значительно продлить жизни Вашего транспортного средства.

Не забывайте

Если у Вас нет достаточных знаний и опыта – не рискуйте. Квалифицированные мастера авторемонтной мастерской все сделают быстро и качественно, а главное – ничего не сломают. А после ремонта, проведут обязательное тестирование этого узла автомобиля на специальном стенде.

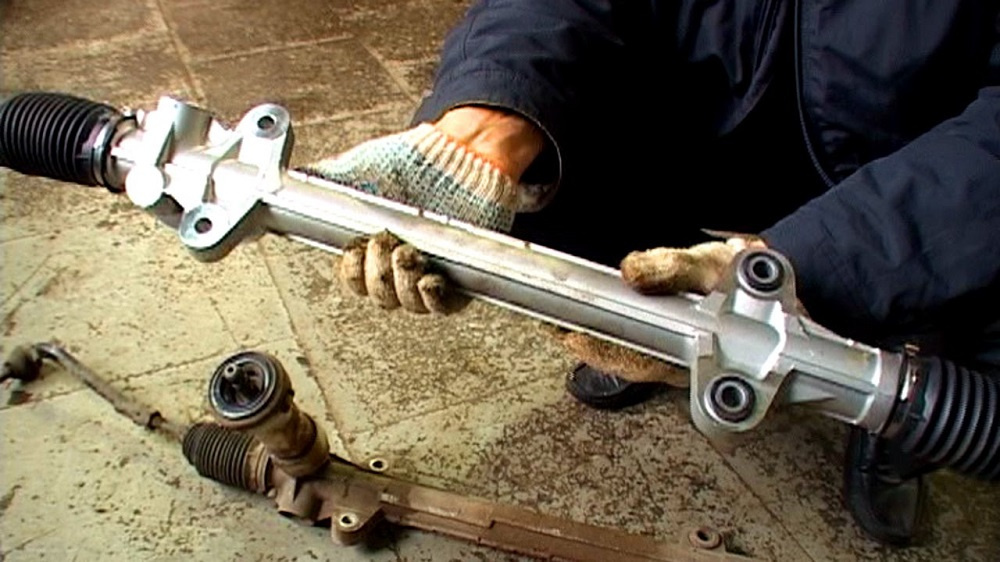

Причины поломки

Серьезное повреждение системы управления происходит из-за неправильного использования или износа. Из-за старого прогоревшего масла в ГУР или его низкого уровня, что приводит к течи, руль Киа Рио крутится с трудом.

Любой автомобиль с гидроусилителем руля требует периодической замены масла. Если продолжать эксплуатировать машину со сгоревшим маслом, эта жидкость еще больше увеличит износ рабочих частей насоса.

Все детали механизма подвержены износу. Втулка рулевой тяги Киа Рио может нуждаться в замене, но чаще всего это касается наиболее нагруженных мест, между основанием и шестерней. Зубы здесь могут со временем разрушиться и начать стучать.

Типы ремонта

Существует три основных метода устранения неполадок в зависимости от причины и серьезности проблемы.

Первый способ самый простой – очистить механизм от грязи. Это не сложно, гусеница легко разбирается, чистится и собирается обратно.

Второй способ более серьезный. Здесь тоже придется все чистить и заменять изношенные детали с помощью ремкомплекта.

Третий способ устранения проблемы требует полной замены рулевой рейки Киа Рио 3 на новую. Это необходимо, когда ремонт не помогает или степень износа слишком высока.

Очистка от мусора и грязи

Гусеницу легко очистить от скопившейся грязи. Но есть задача посложнее – загрязнение жидкости ГУР. Рекомендуется проверять масло в старой рейке вне зависимости от причины ее замены. Если масло загрязнено, также замените насос и шланги. Если эти детали не заменить, велика вероятность того, что гусеница снова выйдет из строя. Соблюдая некоторые меры предосторожности, вы сможете правильно установить рулевую рейку и избежать потенциально опасных ситуаций.

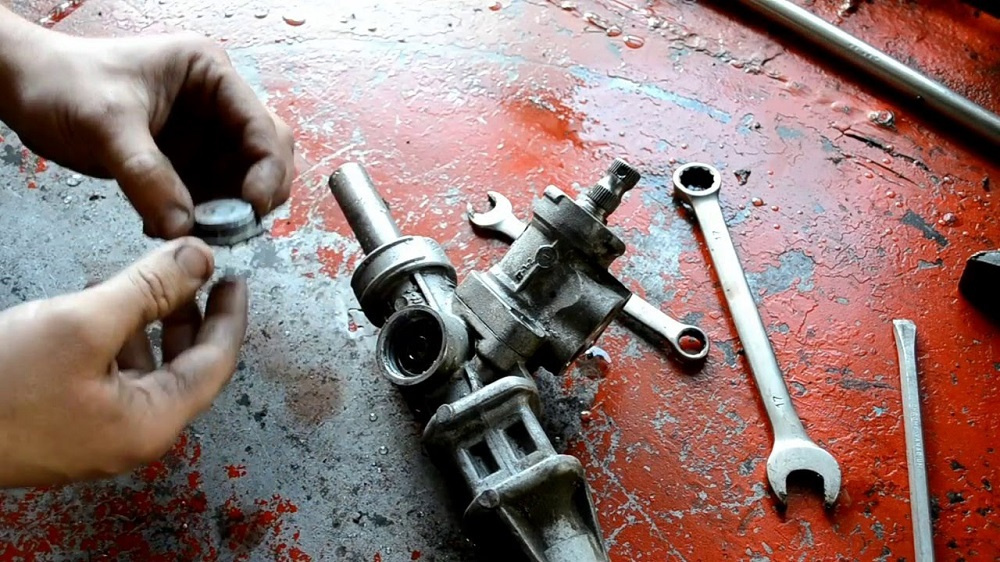

Замена испорченных деталей

Для замены одного или нескольких изношенных механизмов на рулевой рейке потребуются специальные инструменты и оригинальные детали. Без них невозможно сделать все своими руками.

Даже если у кого-то в гараже есть необходимое оборудование и аксессуары, недостаточно просто установить только что установленную гусеницу. Его необходимо тщательно проверить и отрегулировать перед установкой и эксплуатацией. Сделать это можно только с помощью диагностического прибора, которым пользуются механики в автосервисах. Это обязательно скажется на стоимости, но непроверенный курс снова быстро выйдет из строя.

Полная замена рулевой рейки Kia Rio

В случаях, когда ремонт гусеницы невозможен или замена отдельных ее частей не решает проблему, необходимо менять ее полностью. Это происходит, когда время, отведенное на ту часть, истекло и израсходовано даже при правильном использовании.

Демонтаж и подтяжка рулевой рейки своими руками

Если хотите попробовать отремонтировать самостоятельно и безопасно, снимать и затягивать полоски нужно в несколько приемов:

1. Поместите машину на яму или на подъемник и снимите кожух двигателя.
2. Откручиваем шланги и патрубки, сливаем масло.
3. Когда откроется доступ к платформе, вытащите ее.

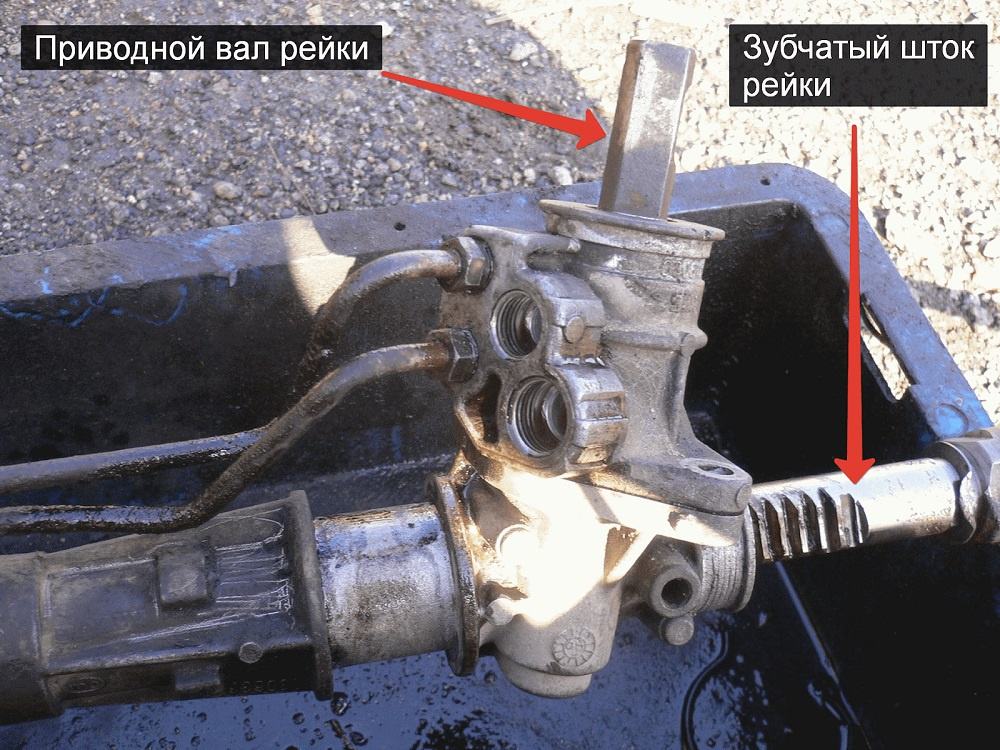

Процесс вывода завершен. Следующим шагом будет разборка устройства. Здесь вам понадобятся разные типы ключей, так как вам нужно удалить много деталей. Каждый компонент не содержит масел и ржавчины. Замена всех изношенных деталей на новые с помощью Ремкомплекта рулевой рейки Киа Рио 3. Затем все монтируется в обратном порядке.

Эта задача займет целый день, даже опытный механик может потратить много времени на разборку, замену деталей и повторную сборку рейки. Всем, кто не уверен в своих силах или даже немного сомневается, рекомендуется обратиться в автосервис, чтобы в дальнейшем не подвергать машину риску.

Как понять, что пора менять шаровую опору?

Бросок мяча Киа Рио сложно спутать с другими проблемами с подвеской. Обычно этот удар появляется на мельчайших неровностях, и его интенсивность не зависит от размера ямы, в которую вы въехали на машине. Удар довольно слабый, потому что шаровой шарнир не имеет такого большого люфта. Небольшой возврат к кузову возможен, если поломка уже в крайней стадии, это говорит о срочности необходимых ремонтных работ.

Основные вторичные симптомы неисправности мяча Киа Рио следующие:

• не слишком громкий скрежет при повороте руля при движении в сторону;
• небольшое ухудшение курсовой устойчивости и поведения на трассе;
• на скорости 90 км / ч могут начаться неприятные раскачивания передней части;
• при выходе на поворот на большой скорости удар будет нанесен по корпусу;
• при движении по выбоине на большой скорости сложно удержать машину на дороге в своей полосе.

Если вы столкнулись с подобными проблемами, вам необходимо срочно отремонтировать подвеску. Правда, стойки стабилизатора тоже ведут себя при поломке, и эти две проблемы очень легко перепутать. Нет явных признаков того, что можно однозначно сказать, что сломался мяч. Поэтому перед покупкой запчастей стоит провести дополнительную диагностику.

Замена втулки рулевой рейки Kia Rio

Если причина неисправности установлена ​​правильно и требуется замена втулки рулевой рейки Киа Рио 3, порядок работ разбивается на несколько этапов. Сначала автомобиль ставится на подъемник, чтобы можно было снять правое переднее колесо, обойму рулевой тяги и саму тягу. Затем нужно открутить корпус втулки, вставить новую и затянуть. Затем начинается повторная сборка.

Теперь можно установить новый термостат

1. Зачистите посадочное место от всяческих загрязнений прокладок или герметика.
2. Тонким слоем нанесите герметик 1–1.5 мм, дайте ему подсохнуть 5 – 10 минут, и установите новый термостат на место.
3. Не забудьте прикрутить на верхнюю шпильку крепления массовый провод и поставить температурный датчик со старого термостата на новый.
4. Подсоедините все шланги и, профильтровав через несколько слоев марли, слитую ранее охлаждающую жидкость, залейте ее в систему охлаждения.

Когда работа выполнена следует проверить все соединения на предмет подтеканий, для этого заведите мотор и как следует все осмотрите.

Теперь можете проверить работоспособность термостата, о том как проверить термостат вы уже знаете. На этом у меня все. Надеюсь, статья была для вас полезной и проблем с тем как заменить термостат у вас не возникнет.

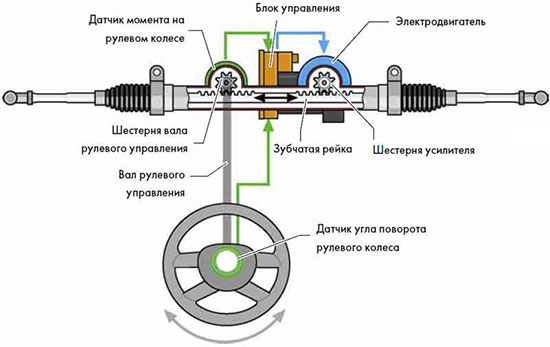

Кратко об устройстве механизма

Элемент представляет собой цилиндрический корпус, куда помещены следующие детали:

• сама зубчатая рейка, движущаяся внутри втулок;
• ведущий вал с косозубой шестеренкой, вращающийся на 2 подшипниках (соединяется с рулевой колонкой);
• 2 тяги, подключенные к концам реечного механизма и поворотным кулакам ступиц;
• система упоров и пружин, ограничивающих ход рейки и выбирающих люфты шестеренчатой передачи;
• резиновые чехлы (пыльники) в виде круглых «гармошек», защищающие картер механизма от попадания грязи;
• корпус элемента наполнен жидкой смазкой.

Таково устройство обычной механической и так называемой электрической рейки, действующей в паре с электроусилителем руля (ЭУР). Если автомобиль оснащен гидравлическим усилителем (ГУР), то конструкция механизма дополнена цилиндрами и поршнями, помогающими двигать зубчатую планку в ту или иную сторону.

Элемент работает по простому принципу: при вращении руля ведущий вал посредством шестерни двигает рейку в необходимом направлении. Концы детали, связанные с тягами, заставляют поворачиваться передние колеса. ГУР либо ЭУР реагирует на движение руля и «подталкивает» реечный механизм в нужную сторону, снимая физическую нагрузку с водителя.

Проблемы и слабые места рейки

Все написанное ниже относится не ко всем машинам и не означает, что все это произойдет и с вашим стендом. Также многое будет зависеть от вас, вашего внимания и отношения к машине.

Ниже рассмотрены проблемы с самой рулевой рейкой без учета возможных проблем в рулевых наконечниках и стержнях, которые следует проверять в первую очередь при появлении постороннего стука.

1. Основные проблемы во время эксплуатации
2. Машину тянет в сторону
3. Нажмите и играйте с правой стороны
4. Ботинок Рэйки
5. Нажмите и играйте на левой стороне подставки
6. Ударьте и ослабьте вал распределителя по отношению к корпусу

1) Машину тянет в сторону на ровной дороге. Может тянуть и влево и вправо. Обычно до 40 тыс км проблема не проявляется. При его возникновении не помогают поездки на геометрию, диагностика подвески ничего не выявляет, перестановка колес местами и смена на новые шины не помогают.

Эта проблема может возникнуть на автомобиле любого года выпуска и связана с самой рейкой. Точнее дистрибьютор. Интересно, что с 18.01.2013 дистрибьютор получил новую статью. Был 57716-4L000, стал 57716-4L010. Но даже с новой машиной может тянуть в сторону.

Машину тянет в сторону, проблема в трамблере рулевой тяги

Как диагностировать проблему? Приведенные ниже примеры показаны на Solaris, машины технически абсолютно одинаковы и имеют те же проблемы.

Другой способ, также на подвеске колес.

Проблема в обоих случаях кроется в дистрибьюторе. Решается ее заменой или заменой рулевой рейки. Часто меняют всю рейку, потому что разница с учетом работ по снятию и установке, обратной сборке и стоимости нового трамблера невелика.

Если у вас рейка еще жива и все работы по снятию и сборке вы можете сделать сами, то конечно выгодно заменить только трамблер.

2) Нажмите на правую сторону. Если проблема, описанная выше, затрагивает небольшую часть машин, то это касается практически всех из них. Вопрос только в пробеге. Он может появиться уже на 30-40 тыс км. За пробег в 100 тыс км зачастую приходится устранять дважды. Сама проблема не опасна, но просто не приятна. С увеличением пробега ход сначала усиливается, затем стабилизируется на одном уровне.

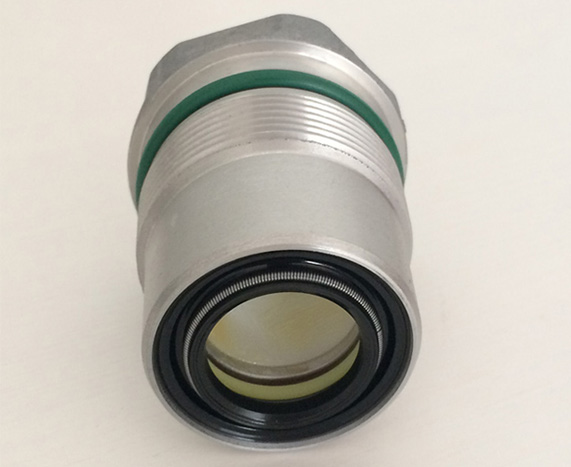

Расположение втулки рулевой рейки на автомобиле

Стук возникает из-за износа вкладыша втулки рулевой тяги.

Реализующий артикул 565214l000

Сама втулка дешевая. Замена производится без снятия рулевой рейки. Сервис может предложить вам замену с удалением. В этом случае работа будет дороже и займет больше времени. Может быть, предложат сделать развал-схождение, что не обязательно при замене подкрылка.

3) Загрузочная панель. Если машине больше 3 лет, необходимо регулярно очень внимательно осматривать их на предмет потери герметичности. Все начинается с небольшого, почти незаметного беспокойства. Часто внутри, где видимость сильно ограничена. Такую тоску часто не замечают даже при диагностике.

повышенное внимание к пыльникам сэкономит вам большие расходы в будущем

Эта дешевая деталь может привести к самому дорогому ремонту, который может случиться с рулевой системой. При разгерметизации пылесборника пыль и грязь попадают в саму рейку, а оттуда распространяются по гидросистеме, в которую входит ГУР.

На этом этапе обычно еще можно избежать больших расходов в будущем

На этом этапе, как правило, еще удается избежать больших расходов в будущем.Грязь, циркулирующая в системе, рано или поздно убьет и рейку, и гидроусилитель. Следует отметить, что на большинстве других автомобилей рейка в этой ситуации начинает плавать, но в Рио такого практически не бывает. О том, что порвался пыльник, владелец обычно узнает, поменяв усилитель на руле. В этот момент он понимает, что с машиной что-то не так и обращается в сервис.

Это почти всегда заканчивается огромной тратой

Если вы вовремя заметили порванную пыльник, а само рулевое управление работает исправно, важно вместе с заменой пыльника заменить жидкость в пыльнике. Если этого не делать, грязь, попадающая в систему, даже в небольшом количестве, в итоге выведет из строя и гур, и блеск.

Часто ошибкой является выбор марки тряпки. Новые некачественные пыльники очень быстро порвутся. Обычно раз в полгода/год. Используйте только качественные пылезащитные колпачки, на автомобиле не должно быть FEBEST, SAT, PATRON и STELLOX.

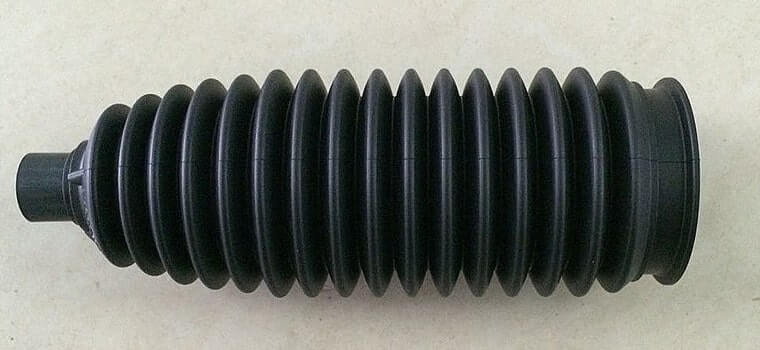

Используйте новый оригинальный защитный чехол 577400U000 или MANDO TS577400U000

4) Стук по левой стороне подставки. Эта проблема возникает при длительных запусках, НО ТОЛЬКО ЕСЛИ У ВАС НЕ БЫЛО ПРОБЛЕМ С ЗАГРУЗКОЙ, ОПИСАННЫХ ВЫШЕ! Это связано с износом центральной основной рабочей зоны штока стойки.

Рулевая тяга изнашивается в середине

Легко диагностировать. Руль прямо — люфт есть, руль повернут в сторону — люфта нет. Как правило, на первое время помогает простое затягивание шины. На какое-то время битва может уйти.

До регулировочного болта добраться сложно, часто люди опускают подрамник и откручивают вал рейки от рулевого вала. Используя различные переходники из наборов инструментов, можно подобраться к нему, не разбирая станок.

Нужна головка на 17. Доступ к болту крайне затруднен Ваш браузер не поддерживает формат

Дальнейшая затяжка приведет к тому, что рулевое колесо перестанет двигаться назад при повороте.

Почему это происходит? Выработка образуется там, где чаще всего соприкасаются шестерня распределителя и зона штока, а это центральная часть. Стебель не изнашивается по краям. Затягивая до устранения люфта, в крайних частях штока получается избыточное усилие, так что руль не может вернуться сам по себе.

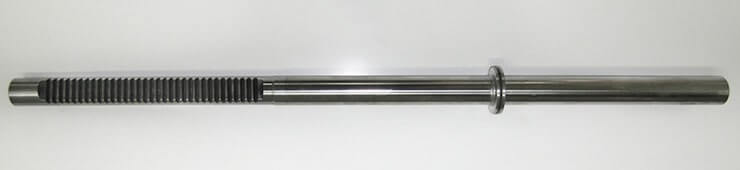

В такой ситуации достаточно заменить шток. Его можно приобрести отдельно, артикул 57710-4L000. Это неоригинальный приклад от MSG, артикул HY232C.

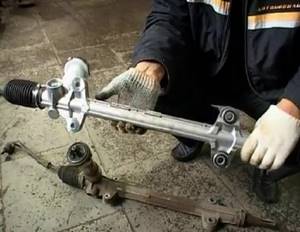

Новая рулевая рейка

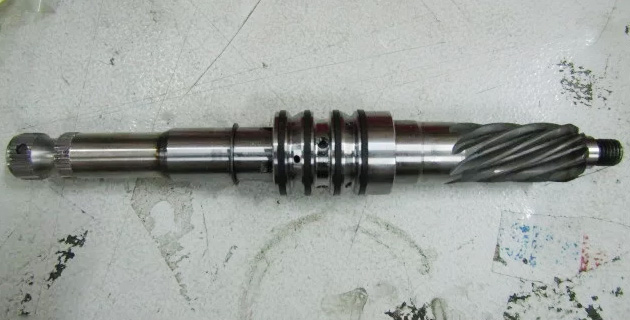

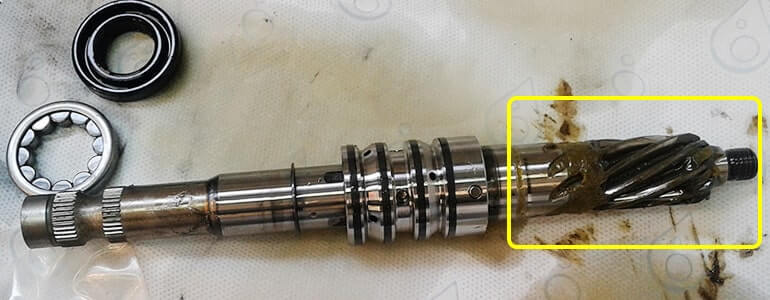

В редких случаях может быть износ и в зоне зацепления самого распределителя. Узнать это можно только разобрав рулевую рейку. Но даже если он и присутствует, замена только штока значительно улучшит ситуацию.

На распределителе в зоне зацепления также возможна разработка

5) Люфт вала распределителя по отношению к корпусу. Как правило, это чаще всего заканчивается заменой рейки, но точно сказать можно только разобрав ее и осмотрев состояние трамблера и, самое главное, внутренней части корпуса.

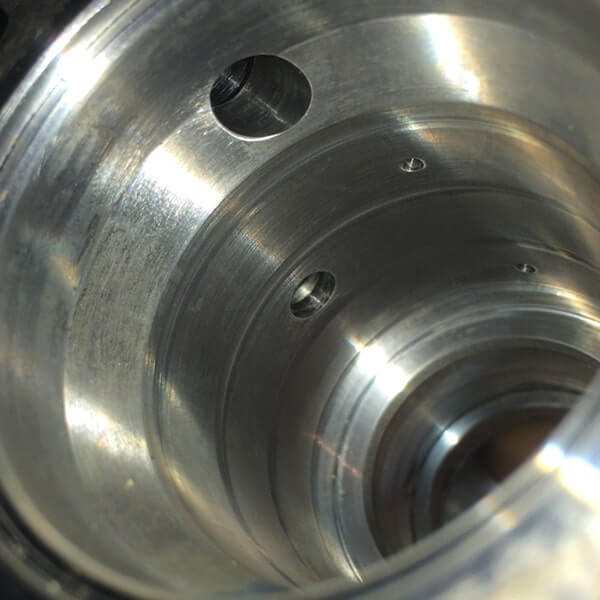

Зазор между корпусом и осью

Нет царапин — отлично! Да — скорее всего его нужно менять

Есть еще один довольно важный момент, на который почему-то никто не обращает внимания. А именно: поменять масло в ГУР. Своевременная замена значительно увеличивает шансы на безпроблемную работу стойки и гура.

Выводы: Такие простые вещи, как периодическая проверка состояния пыльников стойки и замена масла в дрели, позволят внимательному владельцу избежать самого дорогого ремонта.

Придется жить с заменой втулки руля. Это как данность на нашей машине. Износа в паре зацеплений между штоком и распределителем со временем тоже не избежать, но реально это будет только при длительных пробегах.

Как снять и подтянуть рулевую рейку на Киа Рио?

Автовладельцу потребуется обычный набор инструментов, а также головка на 17, прикрепленная к металлической рукоятке (торцованная головка). Работа проводится в гаражных условиях, с помощником, который потребуется для выполнения физически тяжелых операций и вращения руля, в следующем порядке:

• снимается отрицательная клемма с аккумулятора;
• ключом ослабляется болт, расположенный в центре карданного вала;
• передняя часть автомобиля поднимается на домкрат;
• снимаются защелки и две прочные клипсы, удерживающие защиту (пыльник), работу нужно проводить осторожно, они могут сломаться;
• на подрамнике выкручиваются два винта, после этого ослабляются 2 гайки, они поднимаются до верха резьбы шпильки;
• подрамник опускается на получившееся расстояние, его удерживают не до конца вывернутые гайки;
• помощник должен обеспечить опускание переда автомобиля на минимально допустимую высоту, колеса должны получить нагрузку, максимально возможную в данных обстоятельствах, при этом подрамник не должен быть нагружен;
• открывается доступ к пробке, которую необходимо достать торцованной головкой на 17 на удлинителе;
• ослабляется прижимной винт;
• помощник, не садясь в машину, несколько раз вращает руль влево-вправо;
• рейка начинает постукивать, пробка затягивается до момента полного прекращения посторонних стуков. Динамометрический ключ должен показать напряжение при затяжке примерно 10 н.м. Здесь важно не перетянуть;
• сборка проводится в обратном порядке.

После затяжки необходимо дополнительно проверить работоспособность автомобиля и рулевого управления на площадке до выезда в город. Весь технологический процесс должен занять не более часа.

На большинстве современных автомобилей для передачи вращательного движения руля колесам используется реечный механизм. Как показывает практика, он значительно надежнее, чем, например, червячная передача, которую еще можно встретить на ряде авто прошлого века.

Люфт рулевой рейки Киа Рио: причины образования и способы устранения

В первом случае управление автомобилем окажется сильно затруднено, так как машина перестанет моментально откликаться на вращение руля – прежде чем колеса начнут поворачиваться, водителю придется, в зависимости от величины люфта, на какой-то угол вращать колесо «вхолостую». ПДД запрещают эксплуатацию автомобиля, если так называемый суммарный люфт системы рулевого управления превышает 10 градусов.

В этом случае ремонт рулевой рейки Киа Рио будет заключаться в разборке всего механизма, определении наиболее изношенных его элементов и замене их на новые.

Причина люфта чаще всего кроется именно в износе деталей подвижных соединений. Если этот износ невелик, то избавиться от люфтов можно, просто отрегулировав механизм. Но уж коли какие-то из деталей изношены достаточно сильно, то без их замены не обойтись.

При первых же признаках люфта в системе рулевого управления следует как можно скорее обратиться в автосервис. На ранних этапах его появления справиться с ним можно без замены комплектующих.

Не забывайте, что люфт имеет свойство разрастаться, как раковая опухоль, и именно он является основной причиной ускоренного износа деталей.

Так, если после стоянки автомобиля на асфальте под его капотом образовалось масляная пятно, вполне вероятно, что это «потекла» рейка. Перво-наперво проверьте целостность сальников. А если течь сопровождается люфтом, пусть даже небольшим, обратитесь в автосервис на диагностику рулевой рейки – чем раньше вы это сделаете, тем более высока вероятность того, что для устранения неисправности не потребуется замена деталей.

Ремонт рейки Киа Рио 3: основные поломки и их причины, диагностика и ремонт рулевой рейки Кия Рио в нашем сервисе

На большинстве современных автомобилей для передачи вращательного движения руля колесам используется реечный механизм. Как показывает практика, он значительно надежнее, чем, например, червячная передача, которую еще можно встретить на ряде авто прошлого века.

Конструкция механизма

Две основные беды, которые могут произойти с этим механизмом, это:

• образование люфта на любом из этапов передачи поворота руля к колесам;
• заклинивание зубчатой передачи между шестерней и рейкой.

Люфт рулевой рейки Киа Рио: причины образования и способы устранения

В первом случае управление автомобилем окажется сильно затруднено, так как машина перестанет моментально откликаться на вращение руля – прежде чем колеса начнут поворачиваться, водителю придется, в зависимости от величины люфта, на какой-то угол вращать колесо «вхолостую». ПДД запрещают эксплуатацию автомобиля, если так называемый суммарный люфт системы рулевого управления превышает 10 градусов.

Важно! Суммарный люфт складывается из всех люфтов рулевой колонки: люфта самого рулевого колеса, между направляющей шестерней и рейкой, между рейкой и наконечниками и между наконечниками и собственно колесами.

В этом случае ремонт рулевой рейки Киа Рио будет заключаться в разборке всего механизма, определении наиболее изношенных его элементов и замене их на новые.

Причина люфта чаще всего кроется именно в износе деталей подвижных соединений. Если этот износ невелик, то избавиться от люфтов можно, просто отрегулировав механизм. Но уж коли какие-то из деталей изношены достаточно сильно, то без их замены не обойтись.

Важно! Полностью остановить процесс износа невозможно – это касается абсолютно всех механизмов и узлов автомобиля. Однако замедлить этот процесс вполне по силам каждому владельцу Киа Рио. Для этого необходимо регулярно следить за их смазкой и состоянием сальников, чтобы исключить утечку масла.

При первых же признаках люфта в системе рулевого управления следует как можно скорее обратиться в автосервис. На ранних этапах его появления справиться с ним можно без замены комплектующих.

Не забывайте, что люфт имеет свойство разрастаться, как раковая опухоль, и именно он является основной причиной ускоренного износа деталей.

Так, если после стоянки автомобиля на асфальте под его капотом образовалось масляная пятно, вполне вероятно, что это «потекла» рейка. Перво-наперво проверьте целостность сальников.

А если течь сопровождается люфтом, пусть даже небольшим, обратитесь в автосервис на диагностику рулевой рейки – чем раньше вы это сделаете, тем более высока вероятность того, что для устранения неисправности не потребуется замена деталей.

Заклинивание зубчатой передачи

Заклинивание руля – симптом очень нехороший. К сожалению, благодаря стоящему на Киа Рио гидроусилителю руля, водитель может не сразу обнаружить эту неисправность. Так, внезапный хруст, раздавшийся во время поворота рулевого колеса, либо затрудненное вращение руля – это, скорее всего, следствие попадания между направляющей шестерней и рейкой постороннего предмета.

Последствия этого могут оказаться самыми печальными: поломка или деформация зубьев рейки либо шестерни. Симптомы этой неисправности таковы:

• стук и вибрация, ощутимые во время вращения рулевого колеса;
• внезапно образовавшийся в рулевой колонке люфт;
• затруднения при повороте рулевого колеса.

Важно! Каждый из этих симптомов в отдельности может говорить о разных неисправностях.

Так, например, если вы почувствовали, что к рулю приходится прикладывать большие усилия, нежели раньше, то причиной тому может стать и выход из строя ГУР, а люфт может свидетельствовать об износе наконечников, шаровых опор, кардана рулевого вала и не только. Но все они вместе указывают именно на поломку зубчатой передачи реечного механизма.

Если на рейке или шестерне повреждены один или два зуба, автомобиль полностью не утратит управляемость – конструкторы автомобиля позаботились о том, чтобы максимально обезопасить и саму машину, и водителя.

Тем не менее, люфт системы рулевого управления будет настолько сильным, что водителю придется буквально «ловить дорогу». Так что лучше все-таки не рисковать, а доставить автомобиль в автосервис на эвакуаторе.

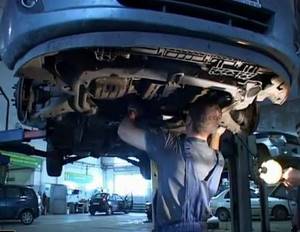

Диагностика и ремонт рулевой рейки Кия Рио 3

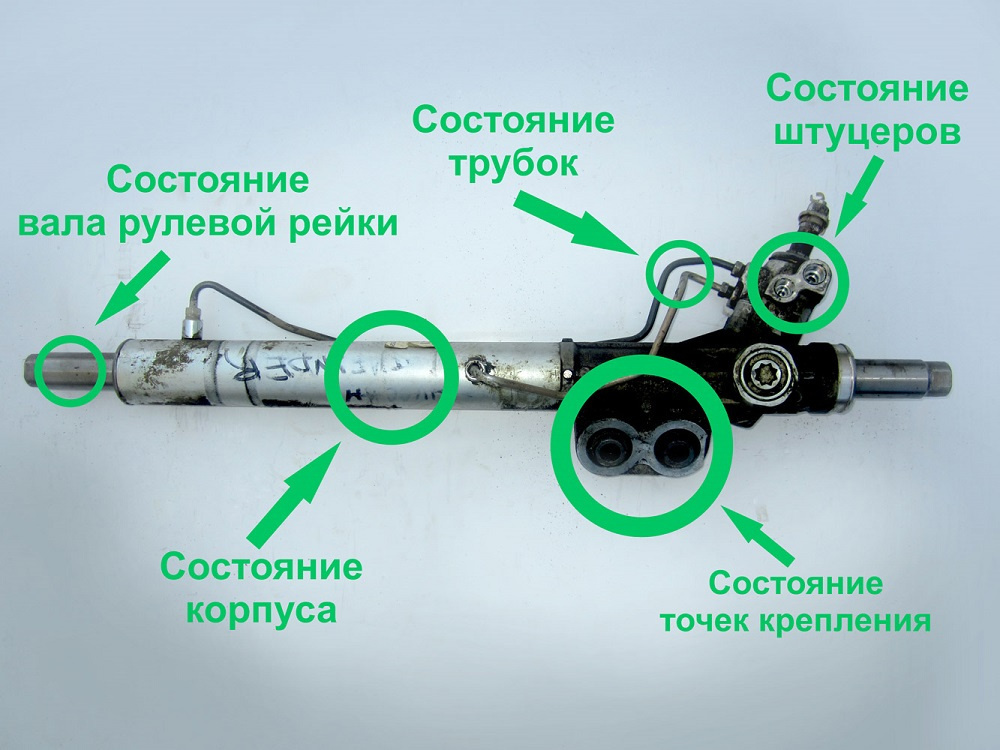

Затем рейка снимается с автомобиля, разбирается, ее компоненты очищаются от загрязнений, и мастер находит конкретную причину поломки – вышедший из строя элемент.

Важно! Теоретически, если поломка заключается в деформации той или иной детали, ее можно восстановить. Однако нужно понимать, что прежней прочностью и надежностью она после восстановления обладать уже не будет. А поэтому лучше все-таки ее заменить на новую, тем более что запчасти для Кия Рио относительно недороги, и проблемы найти нужную деталь у владельца автомобиля возникнуть не должно.

Лучше, если это будет родная деталь Киа либо аналог, изготовленный официальным производителем. Приобретать недорогие запчасти с разборки либо изделия сомнительного происхождения не стоит – первые уже выработали часть своего ресурса, а качество вторых оставляет желать лучшего.

В нашем автосервисе всегда есть в наличии все необходимые запчасти для ремонта рейки Кия Рио. Работая напрямую с их производителями, мы имеем возможность держать оптимальные цены на запасные детали, равно как и цены на работу с автомобилем.

Все это позволяет нам производить ремонт рулевых реек и быстро, и качественно, и по вполне конкурентоспособным ценам.

Чтобы рулевая рейка Kia Rio служила дольше: советы и рекомендации

Есть много разных советов от автосообществ («Драйв 2»), но чтобы дольше не иметь проблем с рулевым механизмом Kia Rio III лучше из года в год соблюдать правила вождения и эксплуатации:

• Не водить агрессивно, особенно, в местности с плохими дорогами.
• Проверять пыльники.
• Не заводить мотор с повернутыми колесами.
• Проверять на ТО гидроусилитель руля.

Из-за расположения рейка подвергается воздействию высоких температур под капотом и механическим ударам под автомобилем. Внутренняя втулка рулевой рейки «Киа Рио» 3 может повредиться и вызвать утечку. Жидкость может быть загрязнена, что приведет к попаданию абразивных частиц в шестерни. Профилактическое обслуживание продлит жизнь рулевой рейки.

Ремонт окончен — дальнейшие действия владельца

После ремонта или замены рулевой рейки Киа Рио 3 требуется тест-драйв, где руль может показаться немного жестким, но все посторонние звуки и странные ощущения должны исчезнуть. Достаточно 2-3 оборотов, чтобы убедиться, что руль поворачивается правильно. После стоянки необходимо проверить асфальт на протечки. Если жидкость продолжает течь, прокладка порвалась при сборке.
