Замена топливного фильтра на Киа Спортейдж (Kia Sportage) 1, 2, 3, 4: бензин, дизель, видео

Для чего нужно менять топливный фильтр

На Киа Спортейдж 2009 года замена топливного фильтра должна быть профессиональной и своевременной. Этот узел склонен к износу, имеет ограниченный ресурс службы.

На необходимость замены указывают такие симптомы:

• проблемы со стартом двигателя (например, он постоянно глохнет);
• заторможенная реакция на нажатие педали газа;
• постоянные засоры в топливном проводе;
• подозрительно быстрый износ деталей впрыска;
• резкий скачок расхода горючего.

Перечисленные признаки могут указывать на самые разные проблемы – от засора до сильного загрязнения форсуночных элементов, сбоев в работе воздушного фильтра, автомобильного насоса. Самый точный способ все проверить – замерить давление, можно обратиться на СТО для выполнения сервисных работ.

Важно! Для измерения давления подключают манометр и выполняют несколько экспериментов – оценивают показатель в шинах как есть, потом отключают вакуумный шланг и снова делают

Ресурс службы топливного фильтра ограничен, во многом он зависит от условий эксплуатации авто

Когда менять топливный фильтр

В Киа Спортейдж 2018 замена топливного фильтра проводится согласно регламенту. Производитель устанавливает интервалы в 60 тыс. км пробега, но иногда работы нужно проводить намного чаще. Для дизелей оптимальный интервал составляет каждые 30 тыс. км. Но можно осуществлять работы каждые два года (до преодоления планки).

Важно! Отечественный дизель имеет посредственное качество, поэтому регламентные интервалы обслуживаний сокращают вдвое.

Понять, что с фильтрующим элементом что-то не так, просто по резкому снижению мощности, провалам при выжиме акселератора по направлению в пол. Другой частый признак – затрудненный пуск, особенно для дизеля и зимой.

Где находится топливный фильтр на Киа Спортейдж

Снять топливный фильтр Киа Спортейдж 1 и других модификаций нетрудно, но его сначала нужно найти. Место установки узла – бак. Для самостоятельной замены элементов нужно использовать отвертку (крест или шлиц), головку (торцевая, стандартные размеры 8 и 14), вороток, трещотку, удлинитель, пассатижи.

Важно! Чтобы во время процедуры не пролилось много бензина, до начала работ стоит сбросить давление внутри магистрали, запустить мотор, после вынуть предохранитель бензинового насоса.

Самостоятельно разобраться с топливным фильтром по инструкции сможет каждый водитель

Слив отстоя

1. Отпустите сливную пробку в нижней части рабочего элемента фильтра и спустите из фильтра весь отстой, — дождитесь начала вытекания чистого топлива.
2. Прочно затяните пробку и произведите удаление из фильтра воздуха.

Бензиновые модели

1. Сбросьте давление в системе питания (см. Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов).
2. Отсоедините электропроводку от топливного насоса.
3. Отсоедините от топливного фильтра бензопроводы, выверните крепежные болты и снимите фильтр в сборе к опорным кронштейном.
4. Высвободите фильтр из кронштейна и установите на его место новый.
5. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов, — проследите, чтобы крепеж был затянут с требуемым усилием.

Дизельные модели

Местоположение топливного фильтра в тракте системы питания дизельного двигателя

1 — Крышка заливной горловины топливного бака;

2 —Двухходовой контрольный клапан;

3 — Невозвратный клапан;

4 — В атмосферу;

5 — Датчик запаса топлива;

6 — Форсунки; 7,

8 — Линия возврата топлива;

9 — ТНВД; 10 — Топливный фильтр.
Топливный фильтр включен в подающий топливопровод на участке между топливным баком и ТНВД.

Какой топливный фильтр выбрать

Оригинал или аналог – вечный вопрос при выборе, смотреть нужно на доступный бюджет. Среди второй группы есть хорошие детали, которые почти не уступают оригинальным в плане качества, а стоят намного меньше.

Важно! Заводской оригинал на автомобиль – 31112-3Q500.

Популярные аналоги:

• Линкавто LF-961M;
• Ниппартс N1330521;
• Джапан Партс FC-K28S;
• НСП

Обязательно нужно смотреть на совместимость элемента фильтрации с сеткой грубой очистки.

Стоимость комплектующих во многом зависит от ценовой политики конкретного магазина

Как заменить топливный фильтр на Киа Спортейдж

Существует несколько основных модификаций Спортейдж, в каждом случае будут свои особенности по замене фильтров. Они незначительные, но заслуживают отдельного внимания.

Замена топливного фильтра Киа Спортейдж 1

До начала самостоятельного обслуживания нужно предусмотреть в помещении нормальную вентиляцию – пары бензина опасны для здоровья и могут стать причиной пожаров. Сразу готовят смазку, ветошь, инструмент.

Порядок действий:

1. Отключить клеммы от аккумулятора, снять сидение сзади в салоне, предварительно выкрутив болт в области под днищем.



2. Откроется небольшой люк – его нужно убрать, в результате чего будет открыт доступ к насосу (бензин).
3. Выкрутить набор из четырех саморезов, расположенных по периметру люка. Поднимать ничего не нужно, поскольку идет связка с насосом посредством проводов.



4. Очистить всю грязь, пыль, мало с применением ветоши.
5. Выключить патрубки, разъемы питания. Отсоединить шланг с фиксирующей частью зеленого цвета. Можно использовать отвертку плоской формы. Шланги развести в стороны.

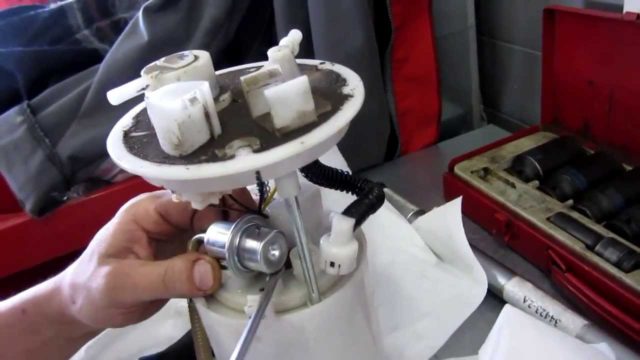

6. Выкрутить болты по периметру, убрать кольцо прижима, достать конструкцию из бака. Работы желательно выполнять под углом.

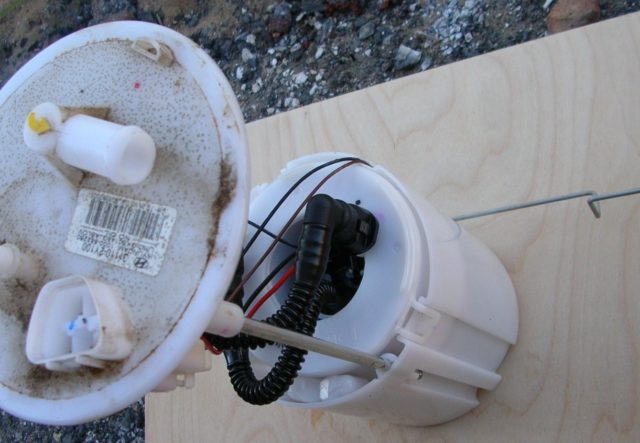

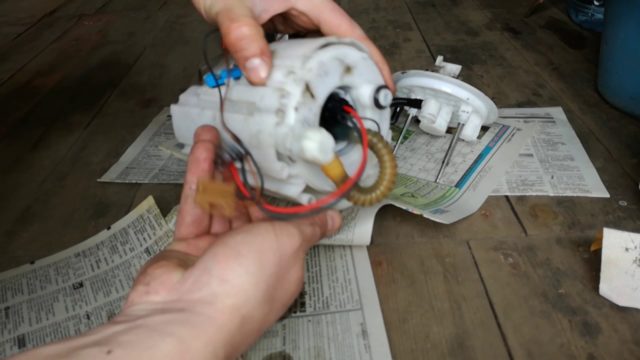

7. Отключить все подведенные ранее коммуникации – это насос, регулятор давления, двигатель, датчик топлива. Внимательно следить за положением и состоянием колец уплотнения.
8. Закрутить кольцо прижима, подключить питание и шланги.

В конце нужно вернуть диван на место и провести тест системы. Он покажет, все ли сделано правильно.

Замена топливного фильтра Киа Спортейдж 2

Подготовка стандартная, аналогична описанной в предыдущем пункте. Порядок действий по замене фильтра:

1. Найти провод, на котором есть отрицательная метка, выключить его. Выждать три часа с момента последней поездки (двигатель должен остыть).



2. Убрать крышку очистителя воздуха.
3. Штуцерные соединения обернуть в ветошь, потеки масла убрать.
4. Гайку закрепить на автомобильном фильтре, ключом свернуть болт. Линию поделить, шайбы выкинуть. Накидную гайку в нижней части фильтра скрутить, убрать линию.



5. Ослабить стяжки, если будет нужно, то убрать кронштейн.
6. Взять новую деталь, вставить ее внутрь хомута, болты закрутить руками. Учитывать направления стрелок во время установки.
7. Поставить новый фильтр на место, шайбы заменить, линию зафиксировать снизу, гайку закрутить руками.



8. Закрутить болт, затянуть стяжки, подключить проводки к АКБ, запустить двигатель, дать давление.

Готово, останется только убедиться в отсутствии утечек.

Замена топливного фильтра Киа Спортейдж 3

Схема аналогична модификации 1. Иногда зеленый шланг идет с другими пометками, но в остальном принцип проведения работ тот же. Действовать нужно аккуратно, поскольку после снятия люка могут выливаться остатки топлива.

Описание топливных фильтров на Спортейдж 1, 2, 3

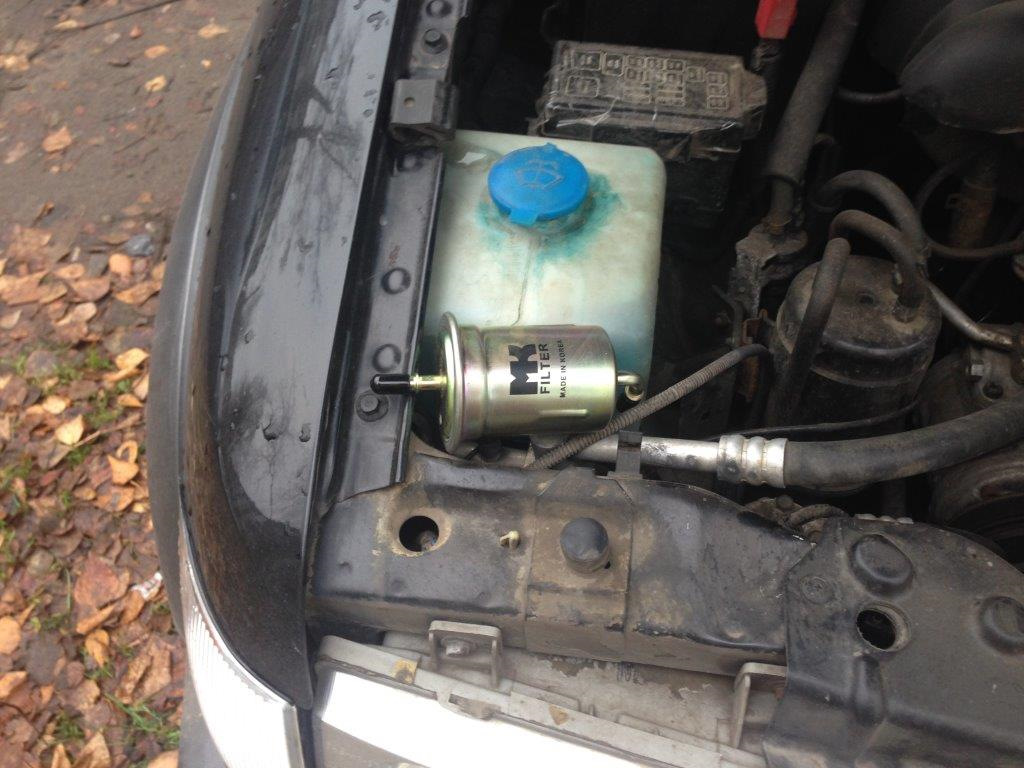

На первом поколении бензинового Sportage топливный фильтр располагался вне бака. Выполнен по классической схеме: металлическая чашка в форме цилиндра. Сверху и снизу приварены трубки на впрыск и выпуск топлива.

Минус конструкции – хрупкие фиксаторы из пластика. При самостоятельной установке фильтра нельзя сильно давить на корпус, чтобы не сломать защелки.

На этой модели установлены 3 разных модификации фильтра.

• С 1992 по 1997 год — 0K01120490B
• С 1996 по 1998 год — 0K03X20490A (мелкая доработка);
• С 1997 по 2002 год — 0K08A20490A.

Если Вы встретили фильтр, в котором артикул начинается с буквы S, не пугайтесь. Это не подделка и не брак. Такая маркировка означает, что деталь сделана для послегарантийного использования и обслуживания.

Фильтры для первого поколения

У каждой модели есть аналоги. Для первого поколения: PMC 3.7 и Japan Parts 2.2. Для доработанного фильтра – модели Kitto JN6002 и AMD 4.5, а для крайней версии Nipparts 3.4

На дизельный мотор первого Спортейджа ставился один топливный фильтр. Его расположили рядом с двигателем в моторном отсеке. Он выполнен из металла. Имеет три аналога в свободной продаже: от Sakera, Mando и от Bosch.

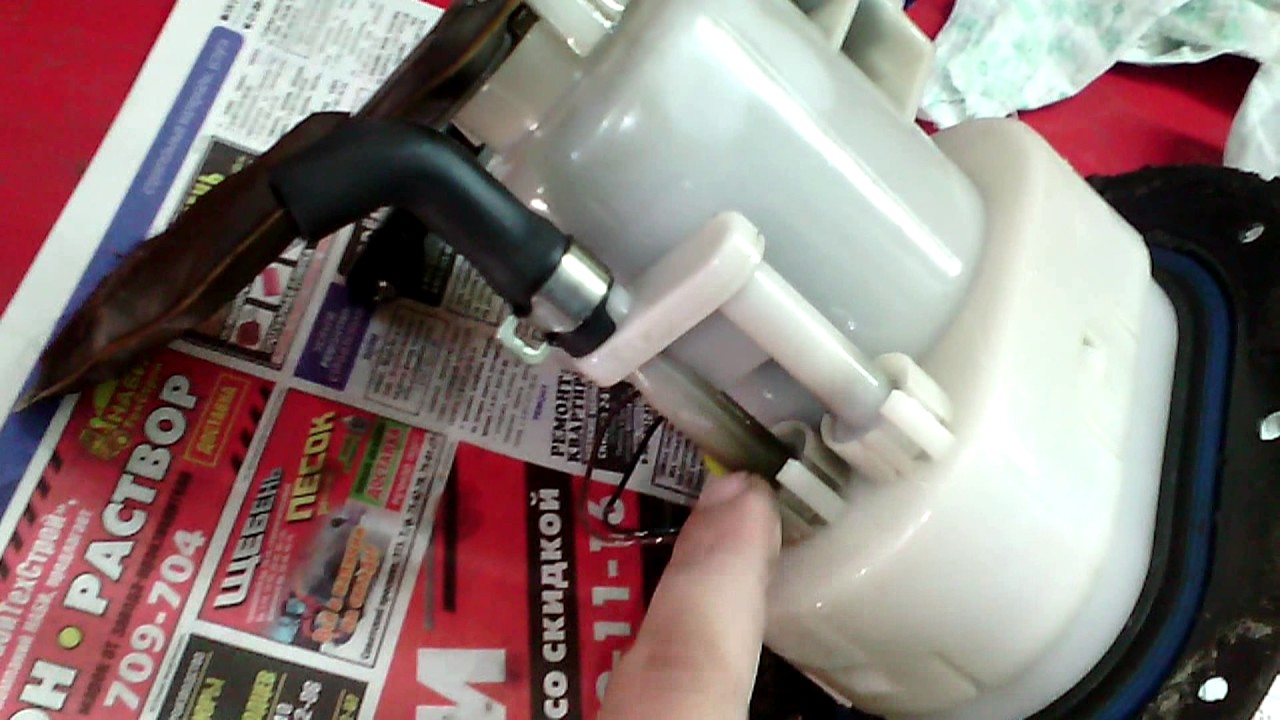

Фильтры для второго поколения

На бензиновые автомобили второго поколения ставят один фильтр — 319112E000. Он помещается в пластиковый бокс и располагается внутри бензобака.

Модуль и фильтр — две разных запчасти, поэтому их можно менять по отдельности. В данном случае производители пошли вразрез с тенденциями маркетинга. Кроме Kia такой модуль устанавливается на Hyundai Tuscan.

Чтобы самостоятельно поменять фильтр на бензиновом Spotrtage 2 нужно снять задний диван. Чтобы его разобрать, придется открутить связующий болт за запаской. После того, как Вы демонтировали сидение, остается открыть лючок и достать модуль. Фильтр крепится к корпусу встроенной резьбой.

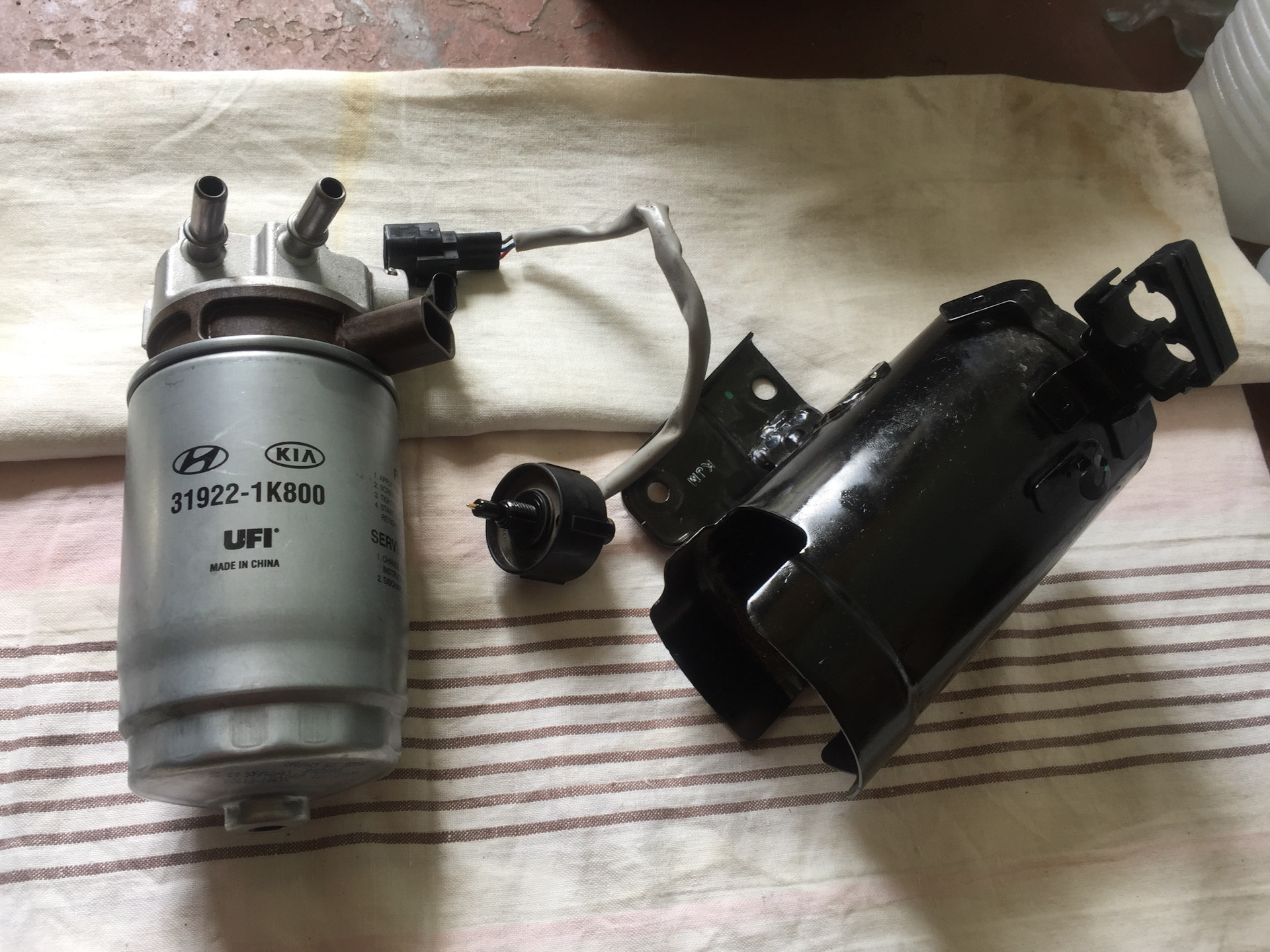

На дизельных моторах второго поколения стоит фильтр 319222Е900. Он не меняется в зависимости от года выпуска. По конструкции деталь аналогична предшественнику. Располагается в подкапотном пространстве в районе двигателя.

Как на первом поколении встроен в металлический корпус в виде цилиндра и крепится на резьбу. Эти фильтры стоят на KIA Ceed, Cerato и Hyundai IX-35. Аналоги выпускаются у Bosch и AMD.

Топливный фильтр на третьем поколении Киа

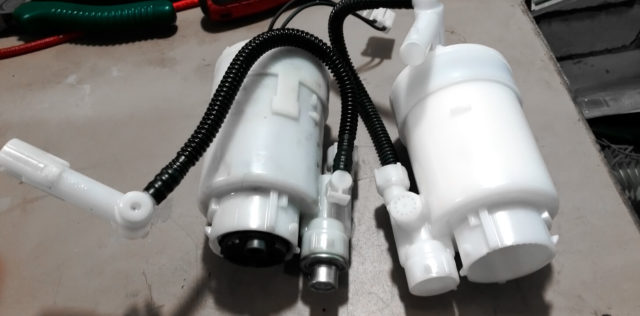

На третьем поколении Kia Sportage стоит разборный модуль с встроенным фильтром тонкой очистки, основным фильтром и датчиком. Все комплектующие можно менять отдельно. Стоит, как и на втором поколении под задним сидением, под люком.

Дизельный фильтр – копия предыдущей версии. Даже в официальном мануале детали названы взаимозаменяемыми.
