Датчики давления в шинах Киа Спортейдж 4: установка, проверка

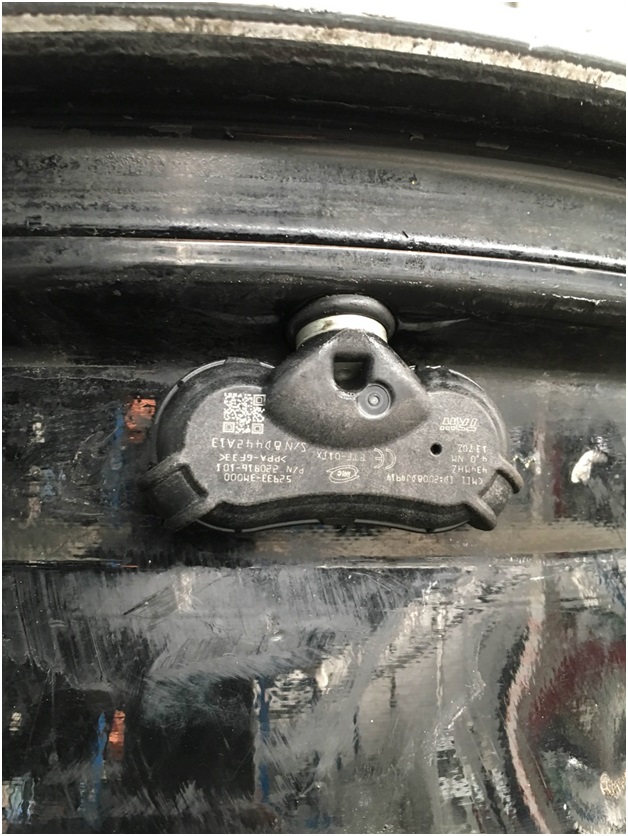

Установка датчика давления в шинах

Установка датчика давления в шинах производится согласно инструкции которая приведена ниже.

• Зафиксировать транспортное средство для предотвращения его движения вперед или назад.
• Поддомкратить машину со стороны провидения работ.

• Разбортировать колесо.
• Снять с колесного диска шину.
• Открутить крепление старого датчика и демонтировать его. Если вместо датчика установлен вентиль, то его следует изъять.
• Подготовить новый датчик давления в шинах к монтажу.
• Установить измеритель в посадочное отверстие.
• Затянуть крепление не прилагая чрезмерного усилия.

• Одеть на колесной диск резину.
• Накачать колесо.
• Проконтролировать отсутствие утечек воздуха. При их наличии следует затянуть крепление немного сильнее.
• Смонтировать колесо на Киа Спортейдж 4.
• С помощью насоса подкачать шину до номинального значения.

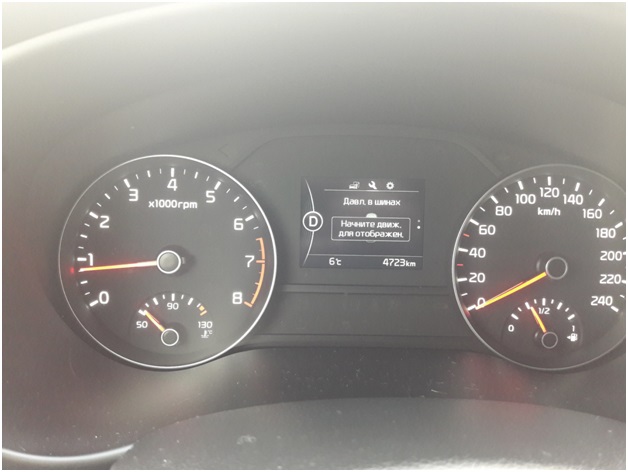

• Система TPMS Kia для начала корректной работы требует поездку на средней скорости на расстояние 5-20 км. Лишь после этого датчики смогут померить давление.

 Двигайтесь со скоростью 80 км в час в течение 15 км

Вероятно, это самый простой способ – проехать около 15 километров со скоростью 80 км/час. Используйте круиз-контроль, чтобы поддерживать постоянную скорость. Некоторые автомобили сбрасывают данные с датчиков давления на более высоких скоростях, чем другие. Проехав 15-20 км на скорости 80 км/ч, остановитесь и выключите двигатель. При следующем запуске предупреждение о низком давлении в шинах должно погаснуть.

Устройство и принцип работы

Датчик давления в шинах (TPMS) является внутренним, то есть устанавливается на обод колеса в систему воздуховода. Благодаря такой конструкции практически полностью исключается вероятность хищения детали, а также механического повреждения в результате внешнего воздействия.

Находящийся внутри колеса датчик подает сигнал об опасном давлении внутри колеса, тем самым уменьшая вероятность негативного воздействия низкого давления в шинах на безопасность эксплуатации автомобиля.

Состоит TPMS из следующих элементов:

• Электронного измерителя давления газа.
• Радиопередатчика с фиксированной частотой.
• Элемента питания
• Фиксированного контакта.

При выходе из строя датчика его необходимо заменить на заведомо исправную деталь.

Другие проблемы

Иногда индикатор давления в шинах снова включается, и это указывает на большую проблему. Вот о чем это может говорить:

• Одна из шин может иметь медленную утечку воздуха
• Система может иметь внутреннюю неисправность, которая препятствует ее правильному функционированию
• Датчик колеса требует замены (в непрямой/косвенной системе управления давлением в шинах)

В непрямой системе контроля давления в шинах, если датчик вышел из строя, также загорается контрольная лампа системы ABS. В каждом случае это означает, что транспортное средство должно быть продиагностировано в техническом центре, где автомеханик может обнаружить проблему и исправить ее. Также в сервисе вам помогут отремонтировать или заменить неисправный компонент системы контроля давления в шинах.

Для справки:

Косвенная система контроля давления в шинах

Датчики замеряют не давление в шинах, а частоту их вращения и пройденное расстояние за один оборот вращения колеса. Если шина спущена или в колесе начало снижаться давление, за определенное расстояние колесо сделает больше оборотов, так как чем меньше давление в колесе, тем меньше его диаметр.

Непрямая (косвенная) система контроля давления в шинах определяет, сколько проехал автомобиль за полный оборот колеса. В случае несоответствия установленным в качестве стандарта данным система предупреждает водителя о возможной проблеме в колесе. К сожалению, в этом случае у водителя нет информации, в каком именно колесе есть вероятная проблема.

Прямая система контроля давления в шинах

В данной системе контроля давления в шинах на колесах используются датчики, которые контролируют давление в каждом колесе. Собирая данные о давлении и его изменении, датчики передают информацию в компьютер машины, который, анализируя полученную информацию, в случае необходимости сигнализирует водителю о проблеме в колесе или колесах.

Возможные неисправности

Несмотря на то, что TPMS находится внутри колеса и хорошо защищен от механических повреждений, выход его из строя может быть спровоцирован центробежными силами, температурными перепадами и другими негативными воздействиями. Точную причину неработоспособности датчика можно установить только в результате проведения специальных исследований, поэтому при самостоятельном ремонте достаточно просто заменить эту деталь.

Датчик давления колес Kia Sportage 4 передает информацию на приемное устройство посредством радиочастоты, поэтому не его работоспособность могут оказывать влияние другие устройства, использующие аналогичный принцип трансляции данных. Если работоспособность TPMS нарушена в результате помех, то сигнальная лампа на панели приборов будет гореть желтым цветом. Если с колесами все в порядке и давление находится на безопасном уровне, то можно выполнить отключение системы оповещения о неисправности, если источник помех не будет найден.

Как работает датчик давления в покрышках Kia Sportage 4

Принцип функционирования сенсора основан на радиоволновом излучении. На практике это выглядит так.

1. Датчики крепятся на диски машины через сосок.
2. Во время поездки, за счет центробежной силы замыкается контакт на измерительную мембрану и схему.
3. Блок считывает информацию и посылает ее на приемник, расположенный внутри салона автомобиля.
4. Далее сигнал поступает на ЭБУ, где происходит сравнение эталонных показателей с фактическими. Если во время анализа результат сильно отличается от заданного – на приборной доске загорается соответствующий индикатор.

Проверка датчика давления

Проверка датчика давления в шинах возможна нижеприведенным способом.

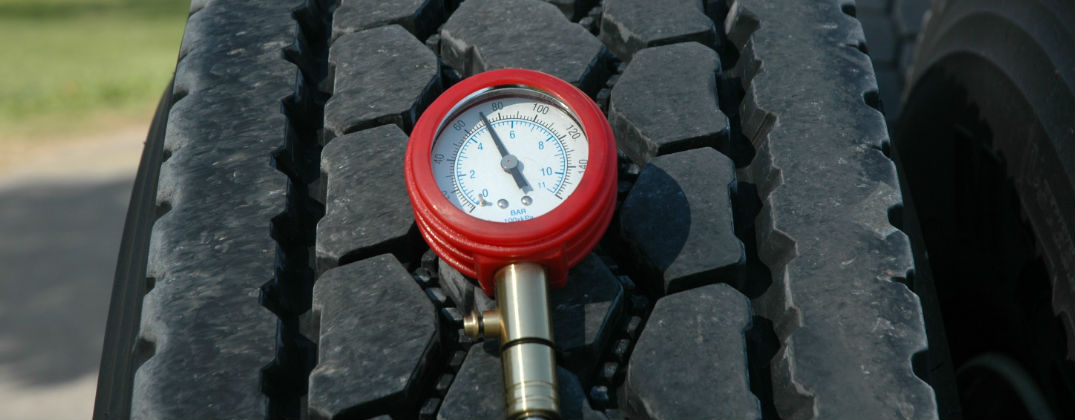

• Проверить манометром давление. Оно должно соответствовать норме. При этом на экране бортового компьютера не должно быть никаких сообщений о необходимости подкачки.
• Спустить одно или несколько колес.
• Подождать немного времени.
• Проконтролировать реакцию системы TPMS. На дисплее бортового компьютера должна появиться информация о необходимости подкачать спущенные шины.

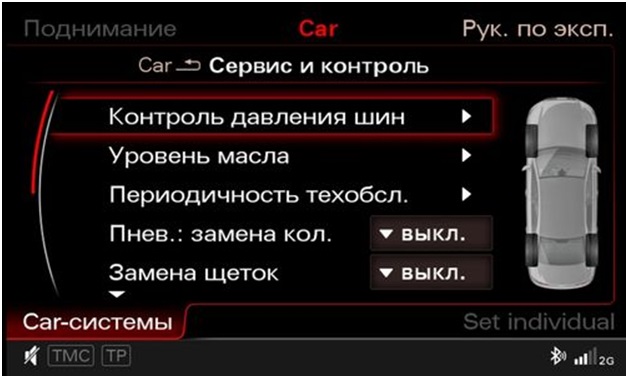

Если на экране появилась ошибка «Проверьте TPMS», то для обнаружения неполадки рекомендуется воспользоваться диагностическим сканером ил специальным приложением. С их помощью можно конкретно узнать о существующей проблеме.

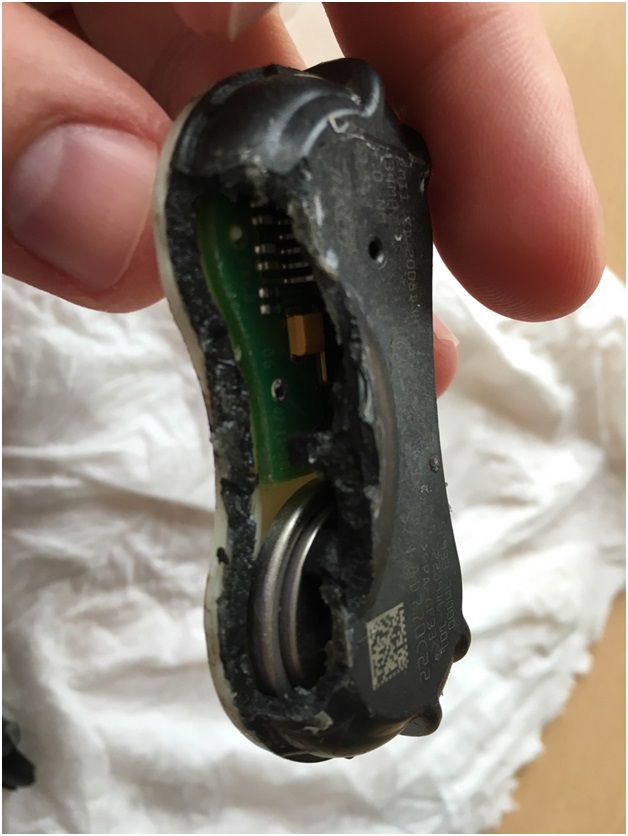

Проверку можно провести с помощью визуального осмотра. В таком случае легко выявить механические повреждения датчика. Недостатком способа является необходимость снятия шины с колесного диска.

Как отключить сенсоры

Система мониторинга давления в скатах – полезная опция. Однако чуткие датчики срабатывают чаще, чем того хотелось бы владельцам «Киа Спортейдж» — и, случается, ложно.

На тематических форумах автомобилисты ведут жаркие дискуссии о целесообразности прибора. Здравых голосов, ратующих за установку девайса, больше. Но некоторые водители ищут способ, как отключить датчик давления в шинах на «Киа Спортейдж».

Самый постой вариант – убрать плавкую вставку, предохраняющую цепь питания TPMS от короткого замыкания.

Еще один способ: можно поднять давление в шине выше нормы: датчики устроены так, что при превышении показателя «молчат». Многие водители прибегают к отключению сигнализаторов, когда меняют сезонную резину.

Но это неверный подход к делу. Лучше иметь два идентичных комплекта радиопередатчиков. Цена набора контроллеров немаленькая (от 800 до 5 000 руб.), но пренебрегать безопасностью нельзя.

Если вы решили избавиться от девайса на программном уровне, обратитесь в сервисный центр с оригинальным оборудованием. Сервисмены понесут ответственность, если в случае аварии будет доказано, что несчастье произошло по причине спущенного колеса, а индикатор был отключен. Поэтому официалы никогда не вмешиваются в прошивку авто.

Спустите и заново накачайте шины

Если вам не помогла кнопка сброса, попробуйте накачать каждую шину до рекомендованного автопроизводителем давления плюс 0,2 бара. Если значок на приборке не погаснет, спустите давление до нуля.

Заново накачайте все шины до соответствующего давления, указанного на стойке водительской двери или в руководстве к машине. Если колеса оснащены датчиками, не забудьте в таком случае про запаску. Далее проедьте 3-5 км со скоростью 25 км/час, чтобы сбросить данные датчиков.

Немного теории

Датчик давления в шинах на автомобиле Sportage 4 поколения устроен следующим образом:

• в корпусе есть источник питания (батарейка);
• контакт пружинного типа;
• электроманометр;
• волновой передатчик (с фиксированной волной).

Корпус датчика помещен внутрь колеса для того, чтобы передавать бортовому компьютеру информацию о текущем состоянии каждой шины Киа Спортейдж 4. Принцип работы устройства такой:

• В приборе, закрепленном на колесном диске через сосок, за счет центробежной силы во время движения авто происходит замыкание контакта.
• Блок управления получает сведения о текущем положении дел внутри покрышки, передает их на приемник в салоне кроссовера.
• Сигнал идет на ЭБУ, где происходит сравнение текущих показателей с эталонными.

При расхождениях на приборной панели Киа Спортейдж 4 поколения загорается индикатор. Поскольку прибор вмонтирован в каждое колесо, водитель информируется конкретно – правое или левое, переднее или заднее колесо нуждаются в подкачке.

Используйте кнопку сброса системы контроля давления в шинах (TPMS) вашего автомобиля

У каждого колеса автомобиля независимо от типа используемой системы предупреждения о низком давлении есть датчик. Иногда сенсорная система просто нуждается в перезагрузке. Обратитесь к руководству вашего автомобиля, где подробно описано, как можно сбросить данные системы контроля давления в шинах. Обычно в руководстве указывается, какую кнопку нажать, чтобы сбросить ошибку.

Вставьте ключ в замок зажигания и поверните его в положение «включено» («ВКЛ»), но не заводите автомобиль. Нажмите и удерживайте кнопку сброса (иногда она расположена под рулем), пока индикатор низкого давления не мигнет три раза. Затем отпустите кнопку. Запустите автомобиль и дайте ему поработать в течение 20 минут, чтобы компьютер заново откалибровал каждый датчик. Выключите зажигание.

Где стоят сенсоры давления

Девайсы располагают внутри покрышки, непосредственно на ниппеле камеры. Это лучшее место, так как деталь защищена от вандалов и механических воздействий (ударов), а также на запчасть не попадают осадки, грязь.

Выбираем датчики давления в шинах для Спортейдж 4

В шинах автомобиля Киа Спортейдж может стоять оригинальный или аналоговый датчик давления. Оригинал реализуется под артикулом 52933 D9100. Аналоги устройств для контроля давления в шинах Kia Sportage 4 поставляются следующими брендами:
H+B Elparts

• VDO (артикул A2C59517072);
• Mobiletron (номер в каталоге TX-P002)
• HUF (каталожный номер 43483000);
• H+B Elparts (артикул 70699443);
• Wilmink Group (номер в каталоге WG1500815).

Горит сенсор давления покрышек Киа Спортейдж: что делать

Если во время езды на автомобиле загорается индикатор низкого давления в покрышках необходимо немедленно становиться и визуально проверить состояние колес. В случае прокола ставится запаска или подкачивается шина до необходимых параметров.

Когда сработал сенсор некорректно, рекомендуется обратиться к официальному дилеру за помощью.

Если вышеуказанные методы не решили проблему

Иногда вышеуказанные способы не помогают отключить индикатор системы контроля давления в шинах. В этом случае необходимо проверить датчики в шинах (если они есть). Для этого обратитесь к дилеру или в ремонтную мастерскую для диагностики замены датчиков при необходимости.

Датчик может быть поврежден во время:

• Шиномонтажа при замене шин
• При неправильной работе тормозной системы
• При вращении шин

Кроме того, датчик давления воздуха может быть неправильно откалиброван, или батарея, которая питает датчик, имеет низкий заряд. В этих случаях датчик нуждается в повторной калибровке или замене. Отнесите его в дилерскую или рекомендованную дилером ремонтную мастерскую, где они, скорее всего, исправят это за несколько минут с помощью диагностического прибора.

Как сбросить датчик давления в шинах: 4 способа

Загорелась лампа низкого давления

Индикатор давления в шинах кроссовера Киа Спортейдж 4 предупреждает водителя о снижении показателя. Причем на приборной панели загорается лампа, т.е. система оповещает, в каком именно колесе показатели упали ниже нормы.

Как только на приборной панели загорается лампа, необходимо плавно остановить автомобиль (на спущенном колесе резкое торможение и резкие повороты опасны) и проверить с помощью манометра давление в покрышках. Если насоса в машине нет, необходимо неспешно добраться до ближайшего сервиса или заправочной станции, где установлен стационарный прибор для накачивания колес.

Подкачивать колеса кроссовера Kia Sportage 4 можно, руководствуясь информацией на наклейке. Расположена она на центральной стойке со стороны водительского кресла (на внешней панели). Аналогичную информацию можно почерпнуть и в руководстве по эксплуатации автомобиля.

Особенность датчика давления на кроссовере Sportage 4 состоит в том, что он перестает подавать предупреждающий сигнал только при превышении нормального значения. Если при накачивании колеса лампочка не погасла, значит, есть погрешность манометра и шина накачена не полностью. Индикация сохраняется и при замене колеса на запасное, если в последнем устройство отсутствует. Причем сигнализация может гореть постоянно, или мигать в течение минуты, после чего продолжать гореть непрерывно.

Учитывайте температуру воздуха, поскольку рекомендованные величины давления для холодной и теплой погоды немного отличаются. Снижение температуры влечет за собой пропорциональное снижение давления в автомобильных шинах. Во время длительных поездок, предполагающих смену погодных условий, имеет смысл корректировать показатели в шинах, чтобы предупреждающий индикатор не отвлекал водителя от движения.

Как прописать и отключить датчик давления в шинах «Киа Спортейдж 4»: что делать, если горит датчик давления

Современные автомобили в помощь водителям «напичканы» электронными системами и ассистентами. Зачастую количество и функционал приборов ставят автовладельцев в тупик: как устроены, принцип действия, способы обслуживания. Такие вопросы вызывает и датчик давления в шинах «Киа Спортейдж» 4-го поколения. Устройством оборудованы топ-версии модели.

Стоимость и артикульный номер на датчики давления в шинах

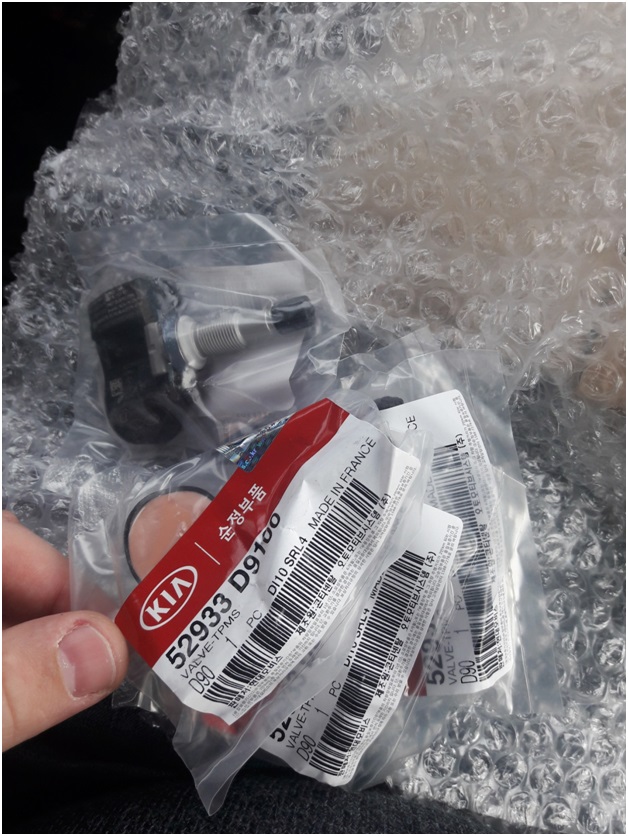

Оригинальные датчики давления в шинах на Kia Sportage 4 имеют артикульный номер 52933 D9100. В розничной продаже их стоимость колеблется от 2800 до 5400 рублей. Сторонние производители выпускают аналоги, многие из которых не уступают оригиналу. В таблице ниже представлена наилучшая продукция от хорошо зарекомендовавших себя брендов.

 Датчики давления в шинах Kia Sportage 4

ФирмаКаталожный номер

VDO	A2C59517072
Mobiletron	TX-P002
HUF	43483000
H+B Elparts	70699443
Wilmink Group	WG1500815

Как прописать новые

Драйверы выходят из строя из-за перепада температур, механического воздействия. Если вы обнаружите, что устройство не работает, пожалуйста, купите новую деталь.

Затем действуйте следующим образом:

1. Поставьте автомобиль на ровную поверхность, включите стояночный тормоз, подложите под колеса клинья.
2. Возьмите колесо, на котором вы будете менять датчик.
3. Разобрать, снять рампу.
4. Открутите и снимите старый контроллер.
5. Установите новый элемент, затянув крепления.
6. Соберите все на свои места, накачайте шину до нужного значения.

Кроме того, по логике вы должны зарегистрировать датчик давления в шинах Киа Спортейдж 4. Впрочем, больше ничего делать не нужно: если вы правильно выбрали деталь и радиочастота элементов совпадает, то новый прибор автоматически зарегистрируется . Датчики Sportage — это многопротокольные программируемые устройства, не требующие принудительного сопряжения.

После установки новой детали проедьте по ровной дороге 5-10 минут со скоростью 25-30 км/ч — датчик начнет корректно отображать параметр давления.

Как поставить датчики давления в шинах

Монтаж сенсоров в колеса авто – сложный, кропотливый процесс. Сенсор отличается большой чувствительностью к механическим воздействиям, повредить блок во время бортировки покрышки легко. Следовательно, правильно установить элемент, не сломав его можно проявляя большую аккуратность. При отсутствии необходимых станков, рекомендуется обратиться на СТО.

Если пользователь хочет поставить конструкцию самостоятельно, необходимо придерживаться такой последовательности действий.

1. Вставить сосок и затянуть его прижимной гайкой.
2. Надеть первый борт шины на диск.
3. Аккуратно прикрутить датчик к посадочной планке золотника.
4. Предельно осторожно забортировать покрышку и накачать колесо до необходимого давления.
