Диски на Киа Рио: выбор, размер, разболтовка

Выбор и варианты замены аналогами

НаименованиеРазмеры

Kia Rio 2002 – 2004 года
Общие параметры	PCD: 4×100 DIA: 54.1 мм Гайка: 12×1.5
Заводской размер	R135J ET40 R135.5J ET34
Варианты замены	R145.5J ET32 R146J ET32 R156J ET34 R156.5J ET34
Параметры шин Заводская комплектация	185/60 R13 175/75 R13
Замена	175/75 R14 185/70 R14 195/65 R14 185/65 R15 195/55 R15 195/60 R15
Kia Rio 3 2005 – 2009 года
Заводская комплектация шин	165/70 R14 175/65 R14 185/60 R14
Замена	175/70 R15 185/65 R15 215/60 R15 175/60 R16 185/55 R16 185/60 R16 215/55 R16 215/40 R16
Параметры дисков	Аналогичные предыдущим модификациям
Заводская комплектация	R14 4×100 5J ET39 R14 4×100 5.5J ET45 R14 4×100 6J ET40 R14 4×100 6J ET45
Замена	R15 4×100 5.5J ET45 R15 4×100 6J ET40 R15 4×100 6.5J ET40 R16 4×100 6.5J ET45
Kia Rio 4 2010 – 2015 года
Заводская комплектация	185/65 R15
Аналоги	195/55 R16
Параметры дисков	Аналогично предыдущим
Заводская комплектация	R15 4×100 6J ET48
Аналоги	R16 4×100 6J ET52

Kia Rio 4 (FB) (2017 — 2023)

Дополнительная информация

• Разболтовка / сверловка (PCD): 4×100
• Вылет (ET): 46 — 46 мм
• Диаметр центрального отверстия (DIA): 54.1 мм

• Крепеж к ступице: Болт
• Резьба: M12 x 1.5

О понятии «разболтовка»

Каждый автомобиль оснащен своими конфигурациями разболтовки колесных основ. Любые нововведения обязательно должны соответствовать этим параметрам. Их различие влечет за собой технические повреждения и ставит под угрозу безопасность движения.

На всех видах дисков, независимо от конструкции, производители наносят маркировку с определенными значениями:

• вылет;
• разболтовка;
• ширина.

Вылет – это промежуток между вертикальной плоскостью колеса до прилегания элемента к ступице. Он бывает плюсовой, минусовой и нейтральный. Обозначается в мм. Немецкие производители маркируют двумя буквами – ЕТ, французы – Deport, многие фирмы –обозначением Offset.

При несоответствии вылета колесо на автомобиль будет установить невозможно. Завод-изготовитель допускает изменение стандартной величины не больше, чем 5 мм. При уменьшенном значении наблюдается выступание элемента наружу, и есть вероятность задевания колесной арки при повороте. При увеличенном показателе диск находится внутри арки. Движущий элемент не должен выходить за кромку автомобиля.

Разболтовка – это значения, влияющие на надежность и безопасное движение транспортного средства. Маркируется тремя буквенными обозначениями PCD и двумя цифровыми. Аббревиатура указывает на количество болтов (на легковых автомобилях 3-6). Численные данные обозначают окружность расположения болтов.

Если на колесных основах не определена маркировка, ее можно рассчитать самостоятельно. Первая цифра – достаточно пересчитать количество болтов. Второе обозначение можно определить замером штангенциркуля или рулетки – расстояние между отверстиями крепления болтов.

Если на авто будут стоять внештатные элементы, не учитывая разболтовку, с ошибкой даже на 2 мм, сдвинется ось, и колесо закрепится ненадежно. При движении будет возникать биение, начнут разрушаться элементы подвески, в салоне водитель и пассажир ощутят дискомфорт. Могут откручиваться крепежные болты или гайки.

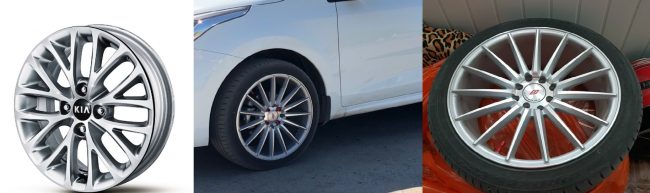

Альтернативные варианты дисков Киа Рио

• Литые: небольшой вес, низкое давление на опорные подшипники, ступицу, трансмиссию;
• Штампованные: дорогие, но прочные;
• Кованые: повышенная прочность, легкость, стойкость к температурным перепадам, механическим повреждениям.

НаименованиеИзготовитель

Легкосплавные	TL 547, 575, 539, 619, 509, 534, 731, 428, 650, 641 IFREE МАЙЯМИ, ДАЙС, MOSKVA VENTI 1603, 1404 VSN CV3 (на 16) ALCASTA M31 КИК VESTA, RAPID (KC738) XTRIKE X118 NZ SH305 (15 радиус)
Штампованные	Евродиск X40006ST, TREBL 42B29C, UAZ PATRIOT, 7755, 9407, 7985, OFF-ROAD 01, 9922, 9118T, X40028, 64G35L, X40031, 616037, 7255T, 9487, X40030, SDT U4029, LT2883D, 9197T, X40029, 9601 ARRIVO 8873 (на 17) АВТОВАЗ UAZ PROFI ТЗСК VAZ 2112

*цены уточняйте в магазинах на момент покупки.

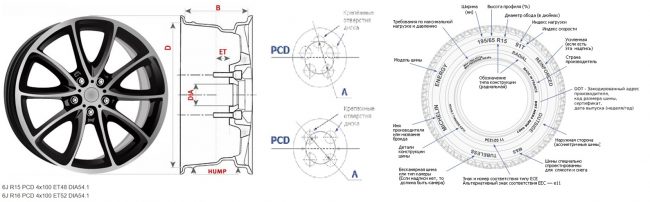

Расшифровка маркировки дисков, покрышек на Киа Рио

Например, R15 4×110 6.5J ET42

• PCD (Pitch Circle Diameter) диаметр окружности центра крепежных отверстий: 76 мм;
• Радиус диска на 15 дюймов;
• Сверловка: количество отверстий 4;
• Тип крепежа: М11 – диаметр шпильки;
• Размер резьбы (шаг): 1.25;
• Диаметр центрального отверстия: 68 мм;
• Давление (передние / задние): 2.0 (1.9) бар.

Величина PCD рассчитывается расстоянием между центрами противоположных отверстий. Замеряем линейкой, предварительно выворачиваем рулевое колесо влево (вправо). Для четырех болтовой конструкции PCD соответствует фактическому расстоянию. В версии с пятиболтовой, полученный результат умножается на коэффициент 1,05.

• «ET» — вылет обода, единица измерения в миллиметрах. Это расстояние между точкой соприкосновения диска к ступице и серединой ширины обода. Иные обозначения, в зависимости от страны: DEPORT, OFFSET.

Вынос положительный, если плоскость не выходит за точку соприкосновения, в противном случае вылет отрицательный. Чем дальше обод находится от кузова, тем величина вылета тяготеет к нулевой отметке.

• D – диаметр центрального отверстия, измеряется в миллиметрах. J, H и последующие символы по алфавиту обозначают маркировку хампов на полке обода. Симметричный, ассиметричный и комбинированный. «Хамп» — это выступ на ободе для бескамерной шины. При движении «рельсы» удерживает борта шины, предотвращая разгерметизацию.

Цифровые символы указывают на дату выпуска, месяц, год. TUV — аббревиатура контролирующего органа, на предмет соответствия стандартам качества. Максимальная нагрузка на колесо: единица измерения зависит от производителя обода.

Установка внештатных размеров дисков на Киа Рио

В руководстве по эксплуатации производитель указывает рекомендованные и допустимые размеры. Владелец Киа Рио самостоятельно решает, какой тип, размеры колеса, шины устанавливать. Для среднестатистического водителя заводских размеров обода более чем достаточно.

Тюнинг, изменения штатных характеристик, динамических показателей, требует переобувки машины в нестандартные размеры колес.

Перечень характеристик, которые изменяются установкой внештатных размеров колес:

• Управляемость;
• Сцепление с дорожным полотном;
• Острота и отзывчивость руля;
• Аквапланирование;
• Комфорт;
• Уровень шума;
• Потребление горючего в смешанном цикле;
• Скорость износа протектора.

Kia Rio 2 (JB) (2005 — 2011)

Дополнительная информация

• Разболтовка / сверловка (PCD): 4×100
• Вылет (ET): 39 — 46 мм
• Диаметр центрального отверстия (DIA): 54.1 мм

• Крепеж к ступице: Гайка
• Резьба: M12 x 1.5

Установка на Киа Рио дисковых основ внештатных размеров

В руководстве к транспортному средству указаны рекомендуемые параметры основных деталей. Владелец может самостоятельно выбрать размер дисковой основы и покрышки.

Некоторые водители довольствуются рекомендованными автопроизводителем размерами.

Нетипичные размеры элементов устанавливают для эффектного внешнего вида. После этого могут значительно измениться характеристики автомобиля:

1. Может снизиться управляемость на дороге.
2. Заметно ухудшается сцепление с дорожным покрытием.
3. Меняется реакция рулевого управления.
4. Теряется сцепление покрышки с дорожным полотном из-за слоя воды на его поверхности.
5. Снижается устойчивость во время движения.
6. Повышается или понижается уровень шума.
7. Влияет на расход топлива.
8. Повышается износ протектора.

Производители не рекомендуют устанавливать элементы внештатных размеров.

Kia Rio 3 (UB) (2011 — 2017)

Дополнительная информация

• Разболтовка / сверловка (PCD): 4×100
• Вылет (ET): 36 — 52 мм
• Диаметр центрального отверстия (DIA): 54.1 мм

• Крепеж к ступице: Гайка
• Резьба: M12 x 1.5
