GDI (Gasoline Direct Injection) двигатель: что это такое, возможные проблемы

Особенности и недостатки двигателей GDI

Технология прямого впрыска является весьма актуальной, но она не избавлена от недостатков. Итак, чем же плох двигатель GDI?

• Крайне прихотливый к топливу, из-за использования топливного насоса высокого давления (аналогичный в дизельных авто). За счёт использования ТНВД двигатель реагирует не только на твёрдые частицы (песок и т.п.), но и на содержание серы, фосфора, железа и их соединений. Стоит отметить, что отечественное топливо имеет повышенное содержание серы.
• Специфика форсунок. Так, в двигателях GDI форсунки размещаются прямо на цилиндры. Они должны обеспечивать высокое давление, но рабочий потенциал их невысок. Также невозможен их ремонт, а потому форсунки меняются целиком, что приносит владельцам немало дополнительных расходов.
• Необходимость непрерывного контроля за качеством воздуха. Поэтому приходится постоянно контролировать чистоту воздушного фильтра.
• На автомобилях с GDI первого поколения топливный насос высокого давления (ТНВД) имел малый ресурс.
• Владельцам “немолодых” автомобилей необходимо использовать очиститель впуска двигателя раз в 2-3 года. В основном для этого используются спреи-аэрозоли (например: SHUMMA).

Несмотря на перечисленные минусы, многие автовладельцы утверждают, что при заправке автомобиля на проверенных АЗС 95-98 бензином (а не из Петькиного “трахтера”), своевременной замене свечей (оригинальных, что крайне важно) и масла, двигатели GDI не вызывают проблем даже при пробеге до 200 000 км и более.

Отличия и особенности работы двигателей GDI прямого впрыска топлива

По факту мы имеем некий симбиоз дизельного и бензинового двигателей в одном. От дизеля GDI унаследовал систему впрыска и ТНВД, от бензина – сам тип топлива и свечи зажигания. Родоначальником моторов GDI стала компания Mitsubishi, когда в 1995 году был представлен Mitsubishi Galant 1.8 GDI. Сегодняшний двигатель с непосредственным впрыском. Это сложная система механизмов и электронных блоков по характеру и звукам в работе, напоминающим дизель.

Двигатель с непосредственным впрыском топлива явился миру гораздо раньше. В 1950-х годах такие моторы использовал Daimler-Benz на своих гоночных машинах, позже в гражданских, а в авиации они присутствовали еще в начале 1940-х годов.

Минусы

Первый недостаток касается устройства системы. Двигатели с непосредственным впрыском имеют более сложную систему впуска. Сюда входит ТНВД (топливный насос высокого давления), по конструкции схожий с тем, что применяется на современных дизельных ДВС. Ввиду этого автомобили с впрыском GDI более требовательны к качеству топлива, как и их дизельные собратья. Особенно вредны для этого мотора следующие компоненты:

• Сера.
• Фосфор.
• Железо и прочие минералы.

Все они могут находиться в дешевом, некачественном бензине. Как отмечают отзывы, GDI двигатель сильно боится твердых частиц, поскольку топливо проходит через крайне тонкие отверстия. Они легко забиваются в случае, если будет использован некачественный бензин.

Важно также соблюдать октановое число. В руководстве по эксплуатации написано, что данный мотор работает на бензине с октановым числом 100, который в России очень редко встретишь. Как минимум, такие автомобили следует заправлять топливом с ОЧ не ниже 98. А попытка залить 95-й будет сопровождаться характерными вибрациями по кузову. Также для данных моторов противопоказаны различные очистители, присадки и добавки. Запрещено использовать и этилированный бензин.

Следующий недостаток касается обслуживания. В России мало сервисов, которые специализируются именно на таких двигателях. И если с ремонтом «Коммон Рейла» не возникнет вопросов, то с поиском СТО, что способно отремонтировать GDI-мотор, могут возникнуть проблемы.

Отремонтировать такой двигатель не так просто, как обычный ДВС с распределенным впрыском. Сложности заключаются не только в топливном насосе высокого давления, но и в двухступенчатой системе подачи горючего. И у каждого производителя есть свои специфические поломки. О них мы расскажем ниже.

Главные недостатки

Минусы двигателей с прямым впрыском связаны с использованием более сложной системы впуска, в состав которой входит и топливный насос высокого давления, похожий на аналогичную конструкцию в дизельном силовом агрегате. Применение таких агрегатов приводит к тому, что двигатель GDI становится чувствительным к качеству топлива. Это касается не только содержания твёрдых частиц, но также наличия в горючем соединений серы, железа, фосфора и многих других минералов. Минусы проявляются в частых поломках мотора при заправке некачественным топливом.

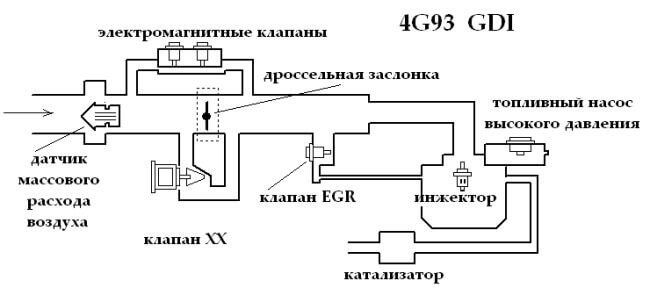

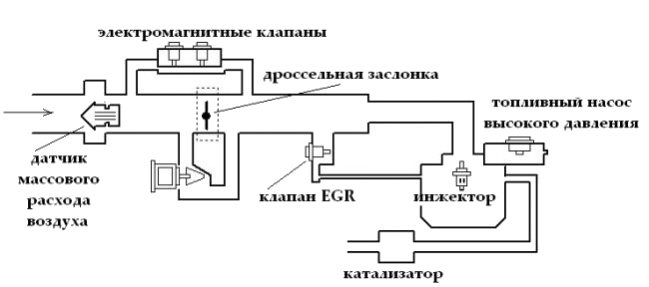

Схема системы питания двигателя GDI

Кроме того, проблемы двигателей с непосредственным впрыском связаны и с тем, что в них применяются очень специфические технологические решения, которые пока знакомы лишь немногим специалистам сервисных центров. За счёт этого отремонтировать двигатель GDI не так просто, как обычный агрегат с распределённым впрыском. Минусы этих двигателей могут быть связаны и с упомянутой в теоретической части двухступенчатой системой подачи топлива. Практически у каждого производителя есть свои специфические поломки:

• Моторы Toyota и Lexus с непосредственным впрыском страдают от поломки клапанов двухступенчатого насоса, приводимого распредвалом. В результате бензин поступает в картер двигателя, что приводит к его непоправимым поломкам в течение 1–2 дней;
• Двигатели Mitsubishi оснащаются двумя различными насосами — низкого и высокого давления. Второй узел достаточно часто забивается твёрдыми частицами, содержащимися в некачественном топливе. В результате мотор может отлично работать на холостых и низких оборотах, но глохнуть при нажатии на педаль газа;
• В двигателях Cadillac применяются пьезофорсунки с особым напылением. При длительной работе на топливе с высоким содержанием серы они разрушаются, что приводит к необходимости ремонта.

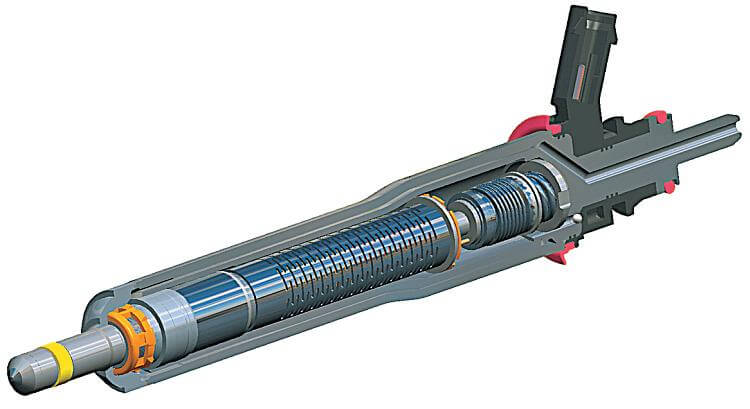

Пьезофорсунка двигателя GDI

Минусы могут заключаться и в малой распространённости запчастей к таким двигателям — очень часто их приходится ожидать в течение 2–3 недель, что приводит к длительным простоям автомобиля. Поэтому, приобретая машину с прямым впрыском топлива, стоит серьёзно задуматься о вопросах её ремонта, а также о необходимости заправки качественным топливом на фирменных АЗС.

«Лексус» и «Тойота»

Двигатели этих автомобилей имеют проблемы с двухступенчатым насосом. Он приводится в действие от распределительного вала, и в данном насосе ломаются клапаны. В итоге бензин начинает поступать в картер двигателя, смешиваясь с маслом. Это однозначно приводит к износу всех трущихся пар в двигателе.

Профилактика неисправностей моторов GDI

Профилактика – простое решение для владельца автомобиля с системой непосредственного впрыска двигателя GDI или аналогичными системами. Как мы уже писали выше, качество топлива будет играть основную роль. Понятно, что без лабораторных исследований судить о качестве этой составляющей невозможно, поэтому в качестве профилактических мер и защиты топливной системы от возникающих проблем могут помочь топливные присадки.

Компания Liqui Moly – один из мировых лидеров в производстве автохимии рекомендует для поддержания необходимого уровня смазывающих и очищающих присадок в используемом топливе применять Langzeit Injection Reiniger, артикул 7568. Постоянное применение присадки значительно снизит риск возникновения поломок связанных с топливом. Пакеты присадок, поднимающие смазывающие свойства топлива, надежно защитят топливную аппаратуру от скорого износа.

Для лечения и профилактики загрязнений форсунок также есть надежное средство, артикул 7554 очиститель систем непосредственного впрыска топлива Direkt Injection Reiniger. Заменяет стендовую очистку форсунок, работает по нагару, смолам. Немаловажный момент, что топливные присадки Liqui Moly начинают работать в системе при повышении температуры, то есть именно там, где чаще всего нужна очистка, а в баке происходит только смешивание с топливом.

Принцип работы.

В повседневных размеренных городских поездках бедная топливная смесь поступает на последнем этапе сжатия и в последующем воспламеняется свечой зажигания. Такой режим работы на бедной смеси только при небольших нагрузках обусловлен тем, что обедненная топливовоздушная смесь при увеличенной степени сжатия может приводить к перегреву внутренних деталей цилиндра и таким нехорошим моментам, как калильное зажигание и детонация. Именно по этой причине в обычных бензиновых двигателях степень сжатия не превышает 12 единиц, в отличии от дизельных, где порядка 18.

При интенсивных городских и загородных скоростных поездках, не требующих резкого увеличения мощности, топливо в классической (стехиометрической) для бензинового двигателя смеси поступает на этапе впуска.

При необходимости резкого старта, GTI работает сразу в двух перечисленных режимах. Сначала, на этапе впуска, подается сверх обедненная смесь, которая не способна воспламениться от горячих элементов цилиндра (калильное зажигание), а на последнем этапе сжатия к ней подается дополнительная порция топлива, что в целом увеличивает отдачу мотора, но при этом исключает детонацию.

На скудном пайке

Прежде чем рассматривать режимы работы двигателя GDI, нужно немного вспомнить теорию. Смесь бензина с воздухом в цилиндре может воспламениться, только в том случае, когда имеет определенную концентрацию. Оптимальной величиной является 1 часть горючего на 14,7 частей воздуха (стехиометрический состав).

Максимальное количество воздуха на 1 объемную часть бензина в инжекторном двигателе не должно превышать 20 — 24 частей. Описываемые двигатели могут работать на сверхобедненной смеси (до 1:40). Как это можно объяснить?

Топливо в цилиндре после впрыска распределяется по объему неравномерно за счет отражения его от выемки в днище поршня, который в момент впрыска находится в крайнем верхнем положении (конец такта сжатия). Топливный факел имеет компактную форму и, отражаясь, образует обратный вихрь. При общей бедной смеси, в районе свечи зажигания она близка к стехиометрическому составу и успешно воспламеняется.

Затем пламя поджигает прилегающий слой, интенсивность горения увеличивается, и процесс охватывает весь объем цилиндра. Описанный режим — ULTPA LEAN COMBUSTION MODE называется еще послойным смесеобразованием или сгоранием и поддерживается программой ЭБУ при спокойном характере движения со скоростью до 100 — 120 км/час.

Проблемы GDI двигателя

Основная проблема состоит в высокой чувствительности GDI-двигателей к качеству топлива. Это в равной мере относится и к любым неисправностям, способным хоть как-то отразиться на качестве подаваемой смеси.

На установках Gasoline Direct Injection иногда наблюдается сильное почернение свечей зажигания или они вовсе выходят из строя. Обычно это результат высокой чувствительности топливной аппаратуры к воде и мельчайшим примесям. Накопление сажи во впускном коллекторе объясняет её попаданием в камеру сгорания. Её частички могут оседать на клапанах и забивать форсунки, что мешает нормальному распылению бензина.

Вследствие накопления нагара на внутренней поверхности впускного коллектора меняется конфигурация спирали воздуха; она уже не соответствует норме для GDI, в итоге чего сгорание нарушается. По количеству нагара на свечах достаточно объективно определяется степень засоренности впускного тракта. До определенного момента нормальной их работе это не мешает, но через 20 тыс. км пробега можно подумать об замене, а впускной коллектор в профилактических целях рекомендуется очищать через 25-30 тыс. км.

Также проблемой является повышенная токсичность выхлопов. Сгорание сверхобедненной топливной смеси приводит к образованию токсичных окислов азота NOx. Чтобы подогнать показатели выхлопа под требования Euro 3 японские инженеры сначала модернизировали нейтрализаторы, а позже добились их невысокой чувствительности к серным примесям.

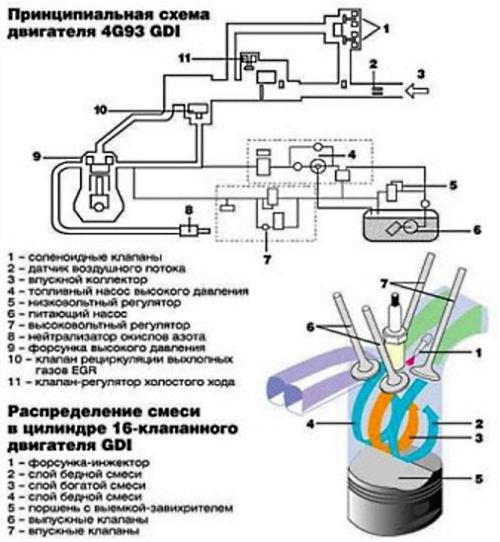

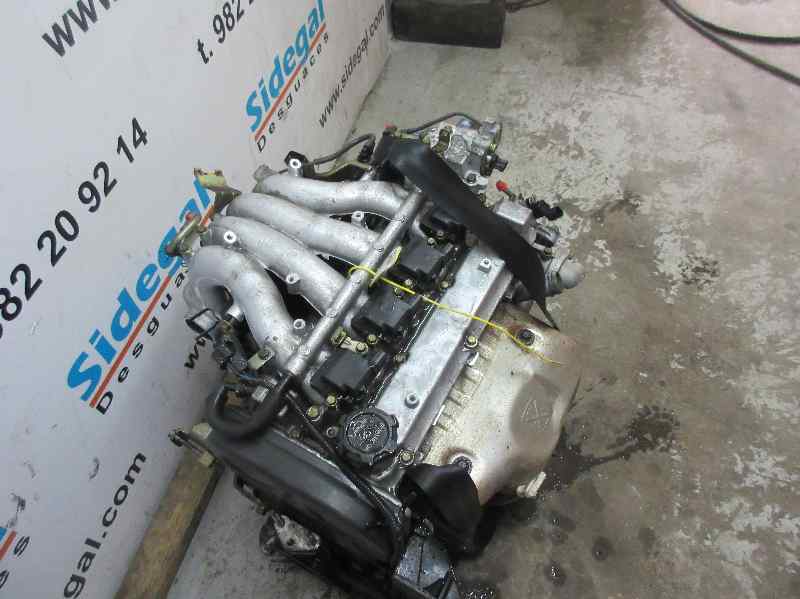

Двигатель 4G93 GDI

О нем стоит рассказать отдельно. Что это за мотор? 4G93 — это двухлитровый четырехцилиндровый агрегат, серийно производящийся на протяжении 20 лет. Максимальная мощность в зависимости от модификаций – от 160 до 215 лошадиных сил. Изначально он был карбюраторным, а затем инжекторным. В начале 2000-х этот двигатель оснастили непосредственным впрыском. Агрегат имеет двухвальную головку блока с ременным приводом ГРМ. Также мотор оснащен гидрокомпенсаторами.

Как отмечают отзывы, двигатель GDI «Митсубиси» может иметь проблемы с насосами. Их всего два. Это топливный насос низкого и высокого давления. Зачастую проблемы возникают именно с последним. Так, ТНВД забивается твердыми частицами, что находятся в топливе. В итоге машина глохнет при нажатии на педаль газа и при любых попытках разогнаться. При этом на холостых оборотах двигатели «Мицубиси» GDI могут вести себя нормально. В такой ситуации требуется детальная диагностика и чистка элементов насоса.

Среди прочих проблем данного мотора стоит отметить:

• Проблемы с клапаном рециркуляции газов. Впускной коллектор на этом двигателе требует регулярной чистки.
• Залив свечей зажигания. Это происходит в сильные морозы при попытке запуска двигателя «на холодную».
• Стук двигателя. Такое происходит по причине неисправных гидрокомпенсаторов. Из-за этого зазор клапанов не соответствует норме.

Почти дизель

Что означает аббревиатура GDI, которую можно увидеть на моторе и кузове автомобиля японского производства? Расшифровывается это как: Gasoline Direct Injection, в переводе — бензиновый прямой впрыск. Англоязычная фонетика этого сокращения — ДжиДиАй, в России произносят как ГДИ, иногда ЖДИ.

Автомобилисты прозвали эти движки «джедаями». Впервые буквы GDI появились на автомобилях Mitsubishi Galant/Legnum в 1996 году. У других японских автопроизводителей свои обозначения прямого впрыска: у Toyota — D4, у Nissan — DI и Neo DI. Такая же картина и в Европе:

• группа Volkswagen обозначает такие двигатели — FSI;
• Daimler Chrysler — CGI;
• Renault — IDE;
• Ford — SCi.

Итак, GDI — это новый тип бензинового инжекторного двигателя с прямым или непосредственным впрыском (НВ), что одно и то же. Форсунки у них выходят непосредственно в камеру сгорания, а не во впускной коллектор, как при распределенном впрыске. Этим бензиновый агрегат напоминает дизель.

Основная идея заключается в том, чтобы заставить двигатель хотя бы часть времени работать на сверхобедненной топливовоздушной смеси с целью экономии топлива и сокращения количества вредных выбросов.

Устройство и принцип действия системы GDI

В наши дни системы, аналогичные Gasoline Direct Injection, используют и другие производители автомобилей, обозначая данную технологию TFSI (Audi), FSI или TSI (Volkswagen), JIS (Toyota), CGI (Mercedes), HPI (BMW). Принципиальными отличиями этих систем являются рабочее давление, конструкция и расположение топливных форсунок.

Конструктивные особенности двигателей GDI

Система питания воздухом двигателя GDI

Классическая система непосредственного впрыска топлива конструктивно состоит из следующих элементов:

• Топливный насос высокого давления (ТНВД). Для корректной работы системы (создания тонкого распыливания) бензин в камеру сгорания должен подаваться под высоким давлением (аналогично дизельным моторам) в пределах 5…12 МПа.
• Электрический топливный насос низкого давления. Подает топливо из бензобака к ТНВД под давлением 0,3…0,5 МПа.
• Датчик низкого давления. Фиксирует уровень давления, созданного электрическим насосом.
• Форсунки высокого давления. Осуществляют впрыск топлива в цилиндр. Оснащены вихревыми распылителями, позволяющими создавать требуемую форму топливного факела.
• Поршень. Имеет особую форму с выемкой, которая предназначена для перенаправления горючей смеси к свече зажигания двигателя.
• Впускные каналы. Имеют вертикальную конструкцию, благодаря чему возникает обратный вихрь (закручен в противоположную сторону по сравнению с другими типами двигателей), выполняющий функцию направления смеси к свече зажигания и обеспечивающий лучшее наполнение камеры сгорания воздухом.
• Датчик высокого давления. Располагается в топливной рампе и предназначен для передачи информации в электронный блок управления, который изменяет уровень давления в зависимости от актуальных режимов работы двигателя.

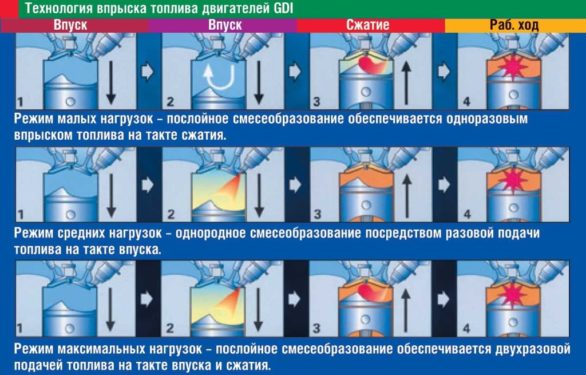

Режимы работы системы прямого впрыска

Схема работы непосредственного впрыска топлива

Как правило, двигатели с непосредственным впрыском имеют три основных режима работы:

• Впрыск в цилиндр на такте сжатия (послойное смесеобразование). Принцип работы в этом режиме заключается в образовании сверхбедной смеси, что позволяет максимально экономить топливо. В начале в камеру цилиндра подается воздух, который закручивается и сжимается. Далее под высоким давлением осуществляется впрыскивание топлива и перенаправление полученной смеси к свече зажигания. Факел получается компактным, поскольку формируется на этапе максимального сжатия. При этом топливо как бы окутано прослойкой воздуха, что уменьшает тепловые потери и предотвращает предварительный износ цилиндров. Режим используется при работе мотора на малых оборотах.
• Впрыск на такте впуска (гомогенное смесеобразование). Состав топлива в этом режиме близок к стехиометрическому. Подача воздуха и бензина в цилиндр происходит одновременно. Факел смеси при таком впрыске имеет коническую форму. Применяется при мощных нагрузках (скоростной езде).
• Двухстадийный впрыск на такте сжатия и впуска. Применяется при резком ускорении машины, движущейся на малой скорости. Двойной впрыск в цилиндр позволяет снизить вероятность детонации, которая может возникнуть в моторе при резкой подаче обогащенной смеси. Вначале (на такте впуска воздуха) подается небольшое количество бензина, что приводит к образованию обедненной смеси и снижению температуры в камере сгорания цилиндра. На такте максимального сжатия подается оставшаяся часть топлива, что делает смесь богатой.

Впрыск топлива и разновидности GDI

Моторы GDI имеют целый ряд конструктивных различий, благодаря чему их можно разделить на две группы:

• для внутреннего японского рынка;
• для европейских рынков;

Отличаются такие агрегаты по конструкции самого мотора, по особенностям исполнения ТНВД и по устройству системы топливного впрыска. Версии для Японии имеют два основных режима впрыска топлива GDI:

1. ultra lean combustion mode;
2. superior output mode;

Первый режим предполагает работу мотора на сверхобедненной смеси, которая имеет соотношение 37:1-43:1. Такой режим работы поддерживается ЭБУ на умеренных скоростях до 110-120 км/ч. с учетом плавного разгона, то есть без резких нажатий на педаль газа. В указанном режиме двигатель GDI обеспечивает максимальный показатель крутящего момента. Форсунки впрыскивают горючее в тот момент, когда поршень находится на такте сжатия и не дошел до ВМТ. Подача топлива инжектором в этом случае происходит в виде однородной струи, после происходит завихрение потока по часовой стрелке для наилучшего смешивания с воздухом в цилиндре.

Во втором режиме предполагается стехиометрический состав смеси топлива и воздуха. Указанный режим работы активируется в том случае, если мотор находится под нагрузкой (движение на высокой скорости, буксирование прицепа, езда в гору и т.п.)

В версиях для Европы мотор GDI получил дополнительный режим two-stage mixing. Указанный режим рассчитан на активный разгон с места или необходимость резкого ускорения при обгоне. В таком режиме топливо выпрыскивается в цилиндры ступенчато (в два этапа за 4 такта).

На такте впуска в этом режиме совершается первый впрыск, результатом которого становится максимально обедненная смесь в цилиндре с соотношением около 60:1. Данная смесь не рассчитана на воспламенение. Главной задачей является эффективное охлаждение камеры сгорания, так как в охлажденную камеру можно будет подать больший объем воздуха и топлива на такте сжатия. Другими словами, данное решение позволяет улучшить наполнение цилиндров. Затем на такте сжатия происходит второй впрыск, после которого состав смеси уже составляет 12:1, то есть рабочая смесь становится максимально обогащенной.

В результате цилиндры эффективно наполняются и двигатель отдает максимально доступную мощность. По сравнению с моторами, которые имеют распределенный впрыск, GDI оказывается на 10% мощнее. В итоге европейские версии GDI более эластичны и способны отдавать больше крутящего момента на «низах» при необходимости резко ускориться во время движения на скорости 30-60 км/ч.

Также следует отметить особый режим двигателя GDI под названием stich F/B. Указанный режим работы предполагает наиболее приближенный к стехиометрическому состав топливно-воздушной смеси, а также делится на два подрежима: closed loop и open loop.

В первом случае состав смеси регулируется на основе показаний кислородного датчика, во втором показания датчика не влияют на состав смеси топлива и воздуха. Данная особенность является отличием GDI от других моторов во время работы на холостом ходу. ЭБУ двигателем динамично меняет режимы compression on lean и stich F/B во время работы мотора на холостых оборотах, условно продувая цилиндры. Особенностью является повышение холостых оборотов двигателя до 900-950 об/мин. в момент перехода между указанными режимами. Указанная смена режимов работы GDI в норме должна происходить 1 раз в 4 мин. Все режимы переключаются под управлением ЭБУ. Если говорить о комфорте водителя, смена режимов и изменения в работе мотора практически не ощущаются.

Что касается токсичности GDI, японские инженеры разработали специальные катализаторы для моторов, которые работают на сильно обедненной смеси. В результате уровень окислов азота в выхлопе такого двигателя уложился в рамки Евро-3. Стоит отметить, что высокое содержание серы, которое отмечено в отечественном бензине, быстро выводит каталитические нейтрализаторы из строя.

Режимы работы двигателя GDI

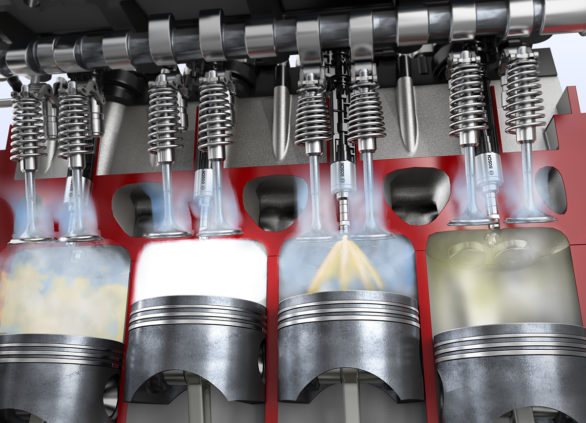

Технология прямого впрыска GDI

GDI двигатель способен работать в различных режимах (их три), каждый из которых зависит от преодолеваемой нагрузки. Рассмотрим эти режимы:

• Режим работы на сверхбедной смеси. Включается данный режим, когда двигатель слабо нагружен. При нём впрыск топлива осуществляется в конце такта сжатия. Соотношение воздух/топливо в этом случае 40/1.
• Режим работы на стехиометрической смеси. Этот режим включается, когда двигатель испытывает среднеинтенсивную нагрузку (например: разгон). Топливо подаётся на впуске, оно впрыскивается коническим факелом, заполняя цилиндр и охлаждая воздух в нём, что предупреждает детонацию.
• Режим работы системы управления. При нажатии “тапки в пол” с малых оборотов, впрыск топлива осуществляется поэтапно, в две стадии. Малая часть топлива впрыскивается на впуске, охлаждая воздух в цилиндре. В цилиндре образуется сверх обеднённая смесь (60/1), которой не свойственны детонационные процессы. А под конец такта сжатия в цилиндр впрыскивается необходимое количество топлива, что “обогащает” топливно-воздушную смесь (12/1). При этом для детонации уже не остаётся времени.

В итоге, увеличилась степень сжатия до 12-13, а двигатель нормально функционирует на бедной смеси. Совместно с этим повысилась мощность двигателя, уменьшился расход топлива и уровень вредных выбросов в атмосферу.

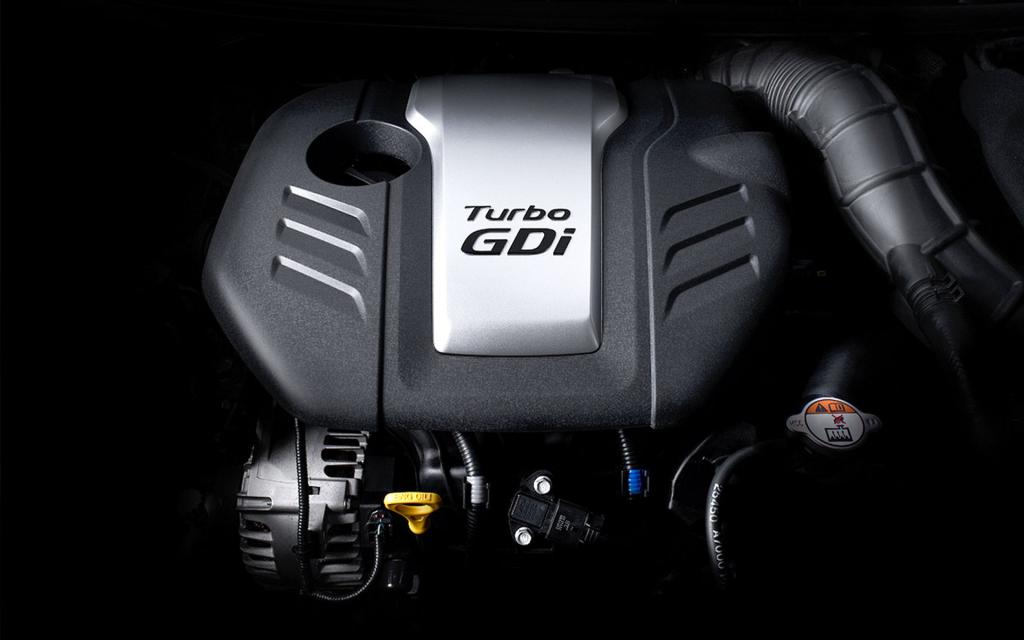

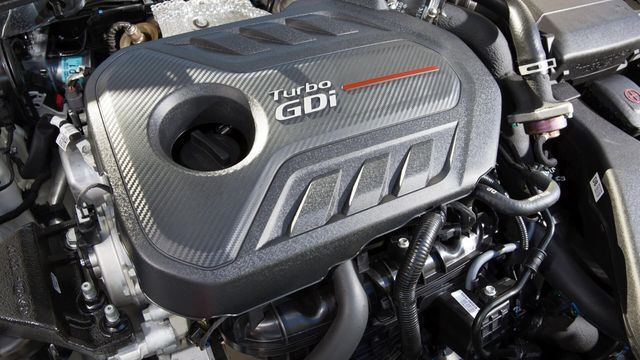

А самые новые двигатели GDI от КИА оснащены турбонаддувом, а именуются они T-GDI. Так последние двигатели семейства Kappa отражают мировую тенденцию к “даунсайзингу”, что выражается в уменьшении объёмов двигателей вместе с увеличением их эффективности. Например, двигатель 1.0 T-GDI от КИА имеет мощность 120 л.с. и крутящий момент 171 Нм.

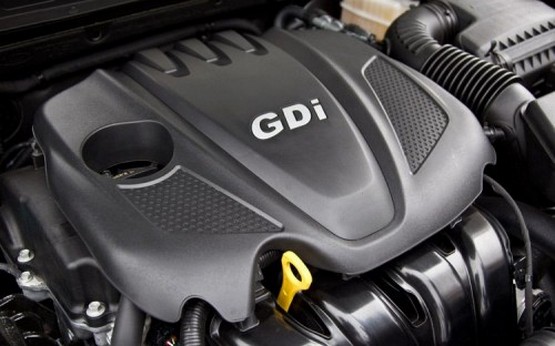

Что такое система впрыска gdi авто

Такую аббревиатуру носят моторы некоторых компаний, например, KIA или Mitsubishi. У других брендов система названа 4D (у японских авто Тойота), знаменитый фордовский Ecoboost с его невероятно малым расходом, FSI – у представителей концерна WAG.

Автомобиль, на моторе которого будет стоять одна из таких лейб, будет оснащен прямым впрыском. Эта технология доступна бензиновым агрегатам, потому что дизель по умолчанию имеет непосредственную подачу топлива в цилиндры. По другому принципу он не будет работать.

Мотор с прямым впрыском будет иметь топливные форсунки, которые установлены так же, как свечи зажигания – в головке блока цилиндров. Подобно дизелю gdi-системы оснащаются ТНВД, которые позволяют преодолеть силу компрессии в цилиндре (бензин в этом случае подается в уже сжатый воздух, в средине такта сжатия или во время впуска воздуха).

Стоит ли покупать автомобили с двигателями GDI

При должном подходе и своевременном обслуживании владелец автомобиля с системой GDI получает комфортный в управлении автомобиль с высокой тягой, мощностью и хорошей экономией топлива. И как показывают продажи таких автомобилей, на дорогах встречаться они будут чаще.

Двигатели GDI были одними из первопроходцев систем непосредственного впрыска топлива. Обладая очевидными преимуществами, такие моторы требуют специального профилактического ухода. В первую очередь, это уход за форсунками. Наиболее простым способом является использование присадок в топливную систему. Производя профилактический уход за топливной системой автомобилей с двигателями GDI, автовладелец может продлить его ресурс и наслаждаться повышенной мощностью и динамикой.

Автопроизводители не стоят на месте, развитие и усовершенствование двигателей с системами непосредственного впрыска продолжается. Уже представлены автомобили с моторами T-GDI, но это уже другой рассказ.

Преимущества (плюсы) двигателей GDI

• Особенностью двигателей с непосредственным впрыском является возможность работы в нескольких видах смесеобразования. Это является неоспоримым плюсом, так как многообразие в данном виде процедуры дает максимальную эффективность использования топлива. При исправно работающей системе непосредственного впрыска мы получим экономию топлива за счет режима работы на сверхобедненной смеси, причем без потери мощности.
• В двигателях GDI присутствует увеличенная степень сжатия топливовоздушной смеси. Это помогает избежать калильного зажигания и детонации, и таким образом, увеличивается ресурс.
• Также к положительным моментам двигателя с непосредственным впрыском GDI нужно отнести существенное снижение выброса в атмосферу углекислого газа и других вредных веществ. Это достигается за счет многослойного смесеобразования, которое обеспечивает более полное сгорание смеси, что дополнительно влияет на мощность двигателя.

Система GDI в результате работы обеспечивает несколько видов смесеобразования:

• послойное;
• стехиометрическое гомогенное;
• гомогенное.

Такое многообразие делает работу двигателя экономичной, обеспечивает лучшее качество образования смеси, ее полное сгорание, увеличение мощности, уменьшение вредных выбросов.

«Кадиллак» GDI

В двигателях американского производства применены пьезофорсунки с особым напылением. Так, если мотор будет работать длительное время на бензине с высоким содержанием серы, данное напыление может разрушаться. Это приводит к необходимости дорогостоящего ремонта.

Теоретическая часть

Обычный инжекторный двигатель, который использует коллекторную систему смесеобразования, предполагает подачу в цилиндры уже готового бензовоздушного состава. Такое смешивание воздуха и горючего происходит во впускном коллекторе, где устанавливаются форсунки, управляемые электроникой. Если же говорить про двигатель GDI, то в нём форсунка направлена непосредственно в камеру сгорания. Соответственно, через впускные клапаны подаётся только воздух, а процесс смесеобразования происходит непосредственно в цилиндрах.

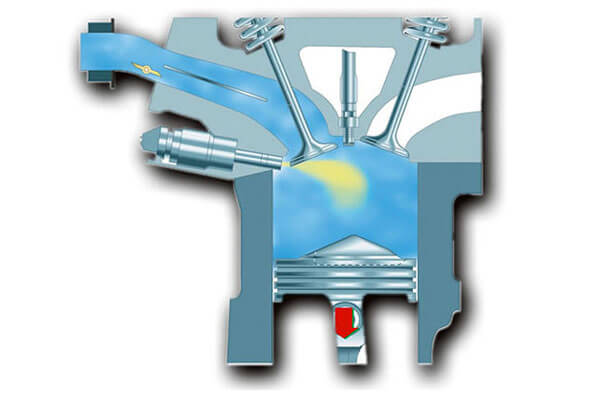

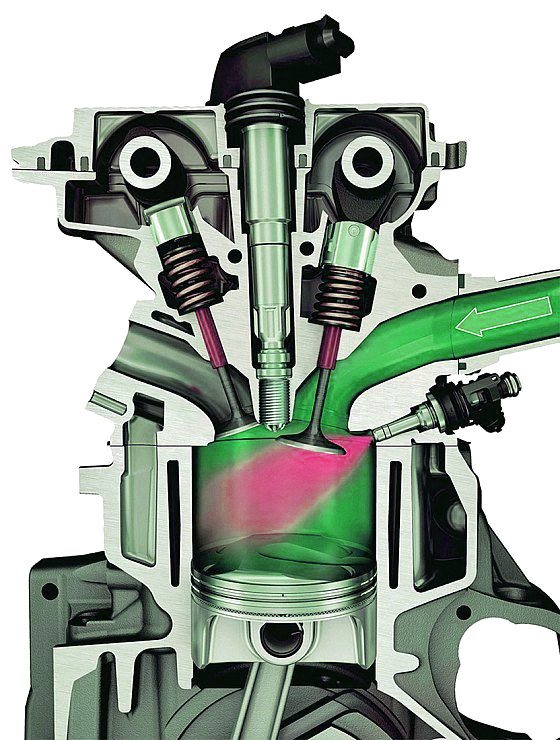

Камера сгорания двигателя GDI

Естественно, добиться однородного состава топливовоздушной смеси в таких условиях очень сложно, поэтому двигатель GDI управляется сложным электронным блоком, в котором используется программное обеспечение, рассчитанное на несколько различных циклов работы. Кроме того, для достижения идеальных параметров смесеобразования необходимо использовать специальные вихревые форсунки, которые подают топливо внутрь в виде мелкодисперсионного тумана.

Стоит сказать, что основные плюсы двигатель GDI получает в результате работы на сверхобеднённой смеси, в которой содержание бензина по сравнению с воздухом уменьшено до 1:20, тогда как при распределённом впрыске соотношение поддерживается на постоянном уровне 1:14. Однако даже мотор с непосредственным впрыском не может работать постоянно в таком режиме, поэтому под нагрузками в его системе впуска восстанавливается нормальное смесеобразование.

За счёт этого двигатель GDI должен оснащаться двухступенчатой системой подачи топлива. Именно со всеми этими отличиями и связаны основные минусы конструкции — посмотрим, смогут ли их превзойти плюсы, полученные от перехода на непосредственный впрыск.

Различия (разновидности) двигателей gdi. марки автомобилей, где используется gdi

Несложно предугадать, что другие ведущие автопоизводители займутся разработкой системы, работающей по схеме GDI. Причина тому – ужесточение экологических стандартов, жесткая конкуренция со стороны электротранспорта (большинство автомобилистов склонны отдать предпочтение тем автомобилям, которые потребляют минимальное количество горючего).

Сложно создать полный перечень марок авто, в которых можно встретить подобный мотор. Гораздо легче сказать, какие бренды еще не решились перенастроить свои производственные линии на изготовление такого типа ДВС. Большинство машин последнего поколения, скорее всего, будут оснащаться этими агрегатами, так как они показывают достаточную экономичность вместе с увеличением КПД.

Старые авто точно не могут оснащаться данной системой, потому что электронный блок управления должен иметь особенное программное обеспечение. Все процессы, происходящие во время распределения топлива по цилиндрам, управляются электроникой на основе данных, поступающих от множества датчиков.

Чем еще отличаются две системы впрыска

Кроме расположения форсунки, силовые агрегаты с непосредственным впрыском имеют ряд отличий от MPI.

В состав системы включен топливный насос высокого давления. Так же, как и в дизельных двигателях, он предназначен для впрыска топлива в камеру сгорания под высоким давлением – от 50 до 200 Бар. Чтобы подать бензин к ТНВД в топливном баке установлен еще один насос низкого давления. Он качает бензин из бензобака к ТНВД под давлением 3-5,8 Бар.

В непосредственном впрыске используется только один насос. Он питается от электричества бортовой сети и создает давление до 6 Бар.

ТНВД в системах GDI механический. Он приводится в работу за счет кулачка распределительного вала. В корпусе насосе расположен регулятор давления топлива. В зависимости от режимов работы меняется давление бензина в топливной рампе.

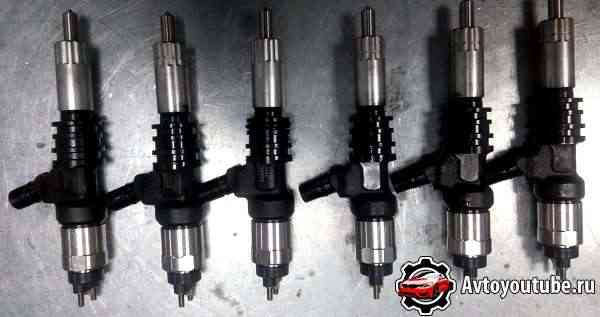

Топливные форсунки

В «джидай» моторах форсунки рассчитаны на большое давление. По этой причине в них есть ряд конструктивных изменений.

Нужно следить за состоянием уплотнительных колец. В них их три штуки. Больший «геморрой» доставляет тефлоновое кольцо, которое находиться непосредственно на наконечнике форсунки. Его замена требует определенных навыков или дополнительных денег, если обратитесь в сервис.

Распылитель имеет более тонкие отверстия, используя некачественное топливо, они быстро засоряются. Что приводит к перебоям в работе двигателя GDI. Просто промыть их на стенде для MPI форсунок, невозможно, необходимо большое давление, а там его нет.
