Автомат КИА Рио Х Лайн – конструкция, ресурс, особенности

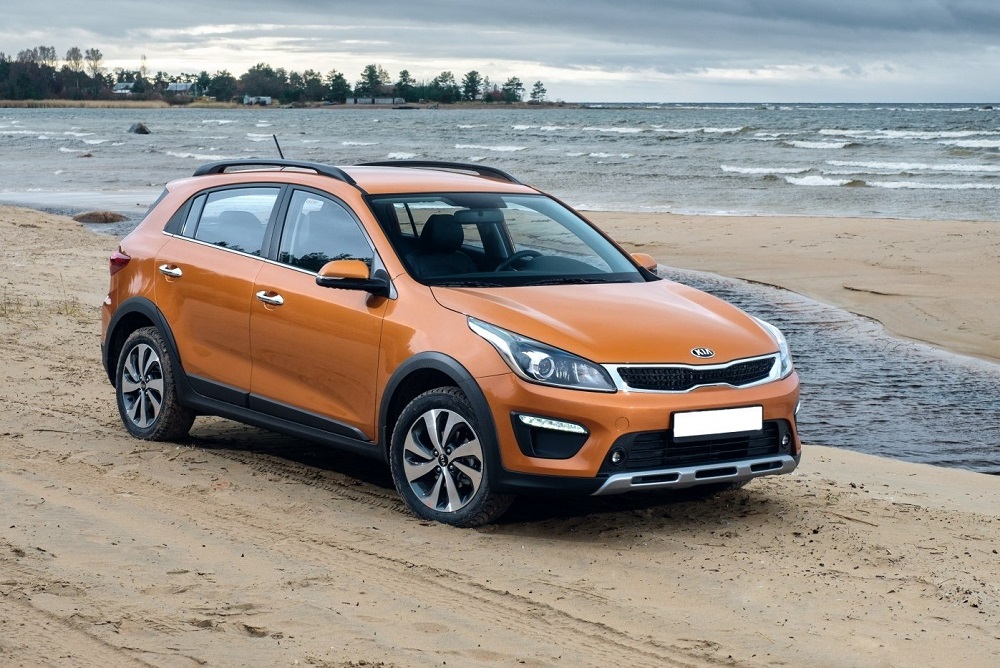

Популярность хэтчбека Kia Rio X-Line зиждется не только на стильной внешности и удобном салоне. Создавая этот автомобиль, компания использовала проверенные временем решения, сделав ставку на надежность.
Причем касается это не только двигателей. Такой подход был использован и при выборе автомата КИА Рио Х Лайн.
Новая Kia: что изменилось
На первое октября этого года намечен старт продаж в России рестайлинговой версии Kia Rio четвёртого поколения. Машина, собираемая на огромном заводе в Санкт-Петербурге, обрела совершенно новую внешнюю светотехнику, причём, фары получили более сложную конфигурацию, а у задних огней изменилась только графика. В комплектации Premium этот седан оснащается светодиодами и функцией дистанционного запуска двигателя.
Преобразились также решётка радиатора и бамперы. Изменение дизайна последних привело к увеличению длины автомобиля на 20 мм – теперь она составляет 4420 мм. Переделывать штампованные детали кузова слишком накладно, и, вероятно, поэтому их оставили прежними.
Об изменениях что в трансмиссии, что в целом по технической части автомобиля вообще речь не идёт. Наверное, они и не ожидаются. Если так, то у машины остаются старые добрые двигатели на 100 и 123 л. с., работающие с шестиступенчатыми коробками передач: классической МКПП или современным «автоматом», устанавливаемым на Rio в комплектациях Comfort и выше. И если «механика» особых хлопот автовладельцам не доставляет, то с АКПП не всё так гладко.
Расход топлива с АКПП, МКПП
| АКПП | 2.0 V / 7,7 (бензин), 1.6 V / 5,5 (бензин), 2.0 V / 7,0 (бензин), 2.0 V / 7.0 л. |
| МКПП | 2.0 V / 7,5 (бензин), 2.0 V / 7,4 (бензин), 2.0 V / 7,1 (бензин) |
Показатели приведены по среднему расчету. Для каждой из модификаций могут быть изменены.

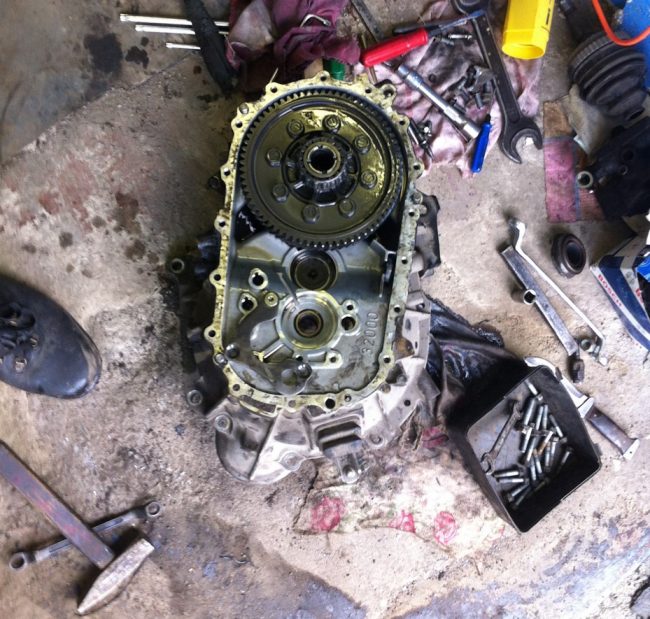

Ремонт АКПП, МКПП Киа Рио 3
Изначально проводим комплексную диагностику в техническом центре с использованием цифрового оборудования. На основании полученных данных проводим анализ, оцениваем общее состояние агрегата, количество и характер системных ошибок, наличие дефектов.
Мастер подытоживает данные, делает выводы о пригодности агрегата к дальнейшему использованию. В случае механического повреждение корпуса, дефектов, разгерметизации рационально провести замену модульно. Восстанавливать коробку отдельными узлами не рационально.
Какое масло заливать в Kia Rio 3: рекомендованное изготовителем на синтетической основе, с классом вязкости 75W – 85, классификация по API SL / CF.

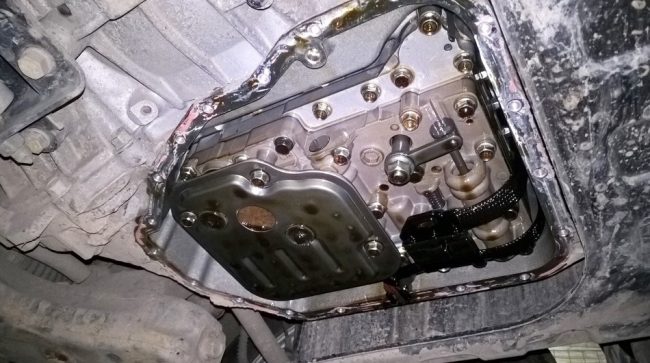

Диагностика КПП Kia Rio 3
| Проверка уровня трансмиссионного масла | Отвинчиваем контрольную пробку, если жидкость вытекает, значить уровень достаточный. В противном случае восполняем недостающее количество |
| Проверка качества масла | Не должно быть запаха гари, мутного осадка, темного цвета. Естественная цветовая гамма светло-коричневая с незначительным потемнением. Оттенок зависит от количества химических компонентов, добавленных в состав. Замена масла по мере необходимости |

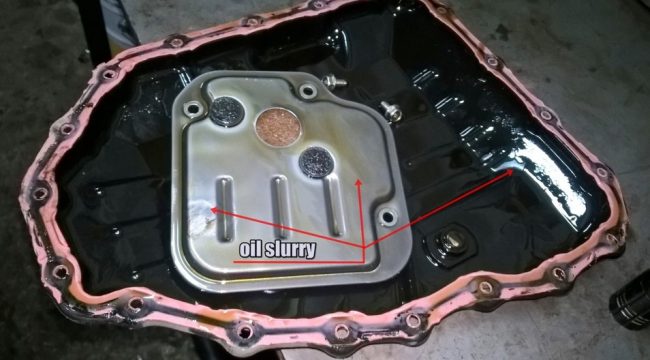

| Проверка целостности поддона | Демонтаж, очистка сепарирующих магнитов, фильтра, общий осмотр корпуса на отсутствие трещин. Наличие крупной металлической стружки – первый признак выхода из строя гидротрансформатора. Медная стружка – износ валов, насоса. Магнитящая стружка – фрикционы |
| Проверка давления масла при помощи специального измерительного прибора | Оборудование подключаем к резьбовому отверстию на заливной горловине КПП (ключ на «19»). Запускаем двигатель, работает на холостом ходу, поэтапно переводим селектор (рычаг) в положение первой и последующих передач. В этот момент прибор фиксирует минимальное и максимальное давление. По итогам, сопоставляет результаты со стандартами в инструкции по эксплуатации |
| Тест на пробуксовку | Нажимаем на педаль тормоза, после чего нажимаем педаль акселератора. В исправном состоянии сцепления мотор захлебывается от нагрузки, но обороты не развивает. В противном случае – пробуксовка, рев мотора |

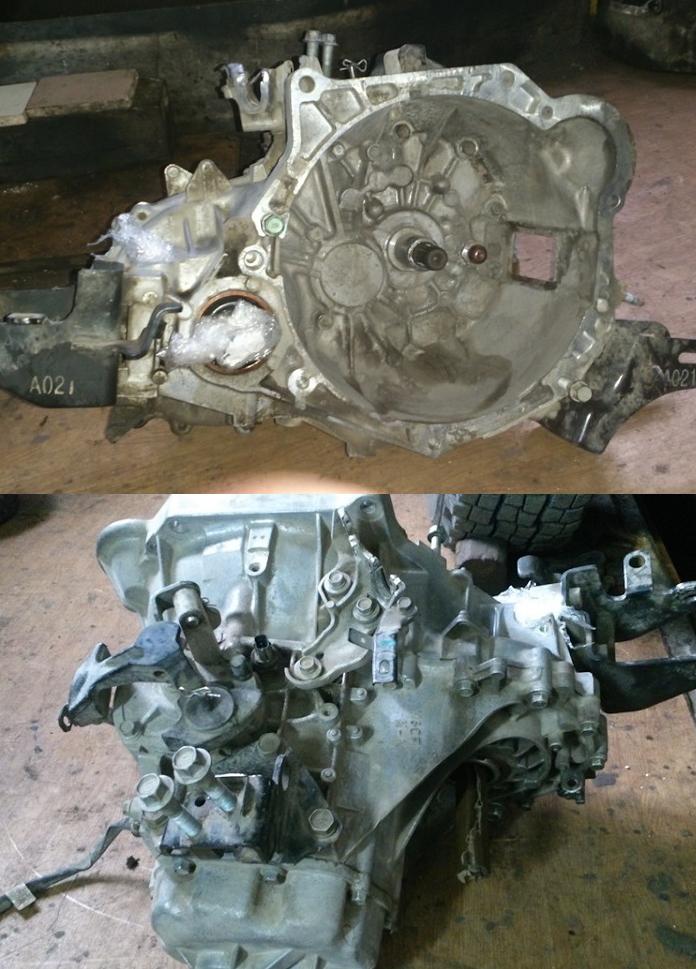

Шестиступечатая механическая коробка передач Kia Rio
Механическая коробка передач на шесть ступеней производства Хендай устанавливается на корейские автомобили с 2010 года.
МКПП используется на компактных авто и небольших кроссоверах с функцией подключения полного привода. Технические характеристики трансмиссии:
- тип – механика;
- объем ДВС – до 2.0;
- крутящий момент – до 172 Нм;
- объем смазывающей жидкости – 1,85 л;

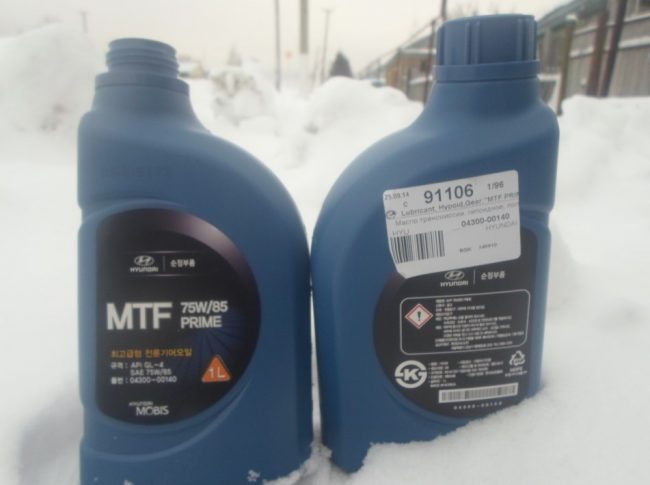

- масло – API GL4 SAE 75W-85;
- периодичность замены смазки – 100000 км;
- ориентировочный ресурс – 250 тысяч.
6МКПП Киа Рио представляет собой надежный агрегат, поломки, в основном, случаются после преодоления рубежа в 200 тысяч км. Характерная болячка МКПП – течи сальников (особенно первичного вала). На небольших пробегах масло может потечь из привода. Бракованные коробки, издающие много постороннего шума и с трудом переключающиеся, были лишь на первых порах. Впоследствии недостатки были доработаны производителем.
Трансмиссия
Механическая коробка передач на хэтчбеке доступна только до комплектации Edition Plus (включительно), тогда как автоматическую версию можно выбрать в любой комплектации.
Это неудивительно, ведь многие машины покупаются жителями мегаполисов, а там АКПП просто незаменима. Поэтому стоит обратить особое внимание на эту трансмиссию.
Передаточные числа кпп A6GF1
На примере Kia Rio 2018 года с двигателем 1.4 литра:
| 3.574 | 4.400 | 2.726 | 1.834 | 1.392 | 1.000 | 0.774 | 3.440 |
Аналогичные трансмиссии других производителей:
GM 6Т30 GM 6Т40 Ford 6F15 Aisin TM‑60LS

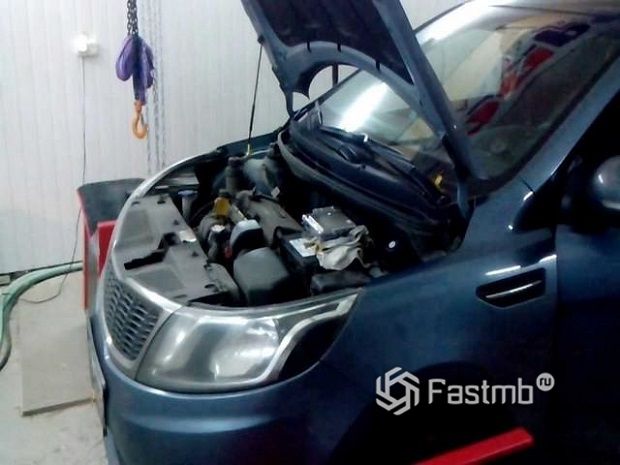

Слабые места КПП седана
Пожалуй, наиболее распространённой причиной выхода из строя автоматических коробок Kia Rio является поломка гидроблока. Точнее, отказ в работе соленоидов – электромагнитных клапанов, под руководством компьютера управляющих потоками гидравлической жидкости путём открытия или закрытия каналов в гидроплите.
Вследствие некорректной работы гидроблока и соленоидов возникает недостаток давления масла внутри АКПП, практически всегда приводящий к выгоранию барабана К-2. Другими словами, «вал ломает втулку».
Неполадки с масляным насосом АКПП – увы, тоже не редкость для этого седана. Дефект выражается в полном нежелании машины ехать ни вперёд, ни назад. К такому результату в большинстве случаев приводит экстремальное вождение автомобиля. Например, резкие ускорение и торможение.
Если у движущегося Kia Rio во время переключения передач появились стуки в АКПП, то дело, скорее всего, в обгонной муфте. Именно эта деталь, не позволяя ведущему валу коробки вращаться в другую сторону, противодействует подобным ударам и предотвращает торможение машины двигателем.
Маркировка
Автомат КИА Рио Х Лайн серии A6GF1 ставится на машины конгломерата Хендай-КИА уже не первый год. А потому новый хэтчбек получит именно его.
Характеристики
параметры АКПП
| Коробка передач | АКПП A6GF1 | АКПП A6GF1 | |
| Двигатель | 1.4 л G4LC Kappa | 1.6 л G4FC Gamma | |
| Гидротрансформатор | 3 – Элемент 1 – Ступень 2 — Фаза | ||
| Размеры гидротрансформатора | Диаметр – 236 мм (9.2913 дюйма) | ||
| Конструкция масляного насоса | Механический шестеренный внутреннего зацепления | ||
| Фрикционные компоненты | Муфта – 2 ед. | ||
| Тормоз – 3 ед. | |||
| Односторонняя муфта – 1 ед. | |||
| Планетарная передача | 3ЕА | ||
| Передаточное число | I | 4.4 | 4.4 |
| II | 2.726 | 2.726 | |
| III | 1.834 | 1.834 | |
| IV | 1.392 | 1.392 | |
| V | 1.000 | 1.000 | |
| VI | 0.774 | 0.774 | |
| Задняя передача | 3.440 | 3.440 | |
| Конечное передаточное число | 3.574 | 3.383 | |
| Поршень выравнивания давления жидкости | 2ЕА | ||
| Аккумулятор | 4 ед. | ||
| Электромагнитный клапан | 7ЕА (VFS : 6EA ON/OFF : 1EA | ||
| Положение селектора переключения передач | 4 диапазонами (P, R, N, D) | ||
| Масляный фильтр | 1ЕА |
На какие машины ставится коробка Хендай-Киа A6GF1
| Accent 4 (RB) | 2010 — 2017 |
| Accent 5 (YC) | 2017 — н.в. |
| Creta 1 (GS) | 2015 — 2021 |
| Creta 2 (SU2) | 2021 — н.в. |
| Elantra 5 (MD) | 2010 — 2016 |
| Elantra 6 (AD) | 2015 — н.в. |
| Elantra 7 (CN7) | 2020 — н.в. |
| i30 1 (FD) | 2011 — 2017 |
| i30 2 (GD) | 2017 — н.в. |
| Kona 1 (OS) | 2017 — 2020 |
| Solaris 1 (RB) | 2014 — 2017 |
| Solaris 2 (HC) | 2017 — н.в. |
| Veloster 1 (FS) | 2011 — 2018 |
| Veloster 2 (JS) | 2018 — 2021 |
| Bayon 1 (BC3) | 2021 — н.в. |
| Ceed 2 (JD) | 2012 — 2018 |
| Ceed 3 (CD) | 2018 — н.в. |
| Cerato 2 (TD) | 2010 — 2013 |
| Cerato 3 (YD) | 2013 — 2020 |
| Cerato 4 (BD) | 2018 — н.в. |
| Carens 4 (RP) | 2013 — 2019 |
| ProCeed 2 (JD) | 2013 — 2018 |
| ProCeed 3 (CD) | 2019 — н.в. |
| Rio 3 (QB) | 2014 — 2017 |
| Rio 3 (UB) | 2011 — 2017 |
| Rio 4 (FB) | 2017 — н.в. |
| Rio 4 (YB) | 2017 — н.в. |
| Rio X-Line 1 (FB) | 2017 — 2020 |
| Rio X 1 (FB) | 2020 — н.в. |
| Soul 1 (AM) | 2009 — 2014 |
| Soul 2 (PS) | 2014 — 2019 |
| Soul 3 (SK3) | 2019 — н.в. |
| Seltos 1 (SP2) | 2019 — н.в. |
| Stonic 1 (YB) | 2017 — 2019 |
| Venga 1 (YN) | 2014 — 2018 |
Описание устройства кпп Хендай A6GF1
В 2009 году компания Hyundai-Kia представила целую линейку новых 6-ступенчатых автоматов и самой слабой была акпп A6GF1, рассчитанная на двигатели до 2.0 литров и 216 Нм момента. Конструкция тут простая: гидротрансформатор, планетарный редуктор, набор муфт и тормозов, блок электромагнитных клапанов, селектор управления, связанный с коробкой гибким тросом.
За все время производства этот гидромеханический автомат неоднократно модернизировался и после базовой версии появились обновленные трансмиссии с индексами A6GF1-1 и A6GF1-2. Например в новой модификации гидротрансформатора четыре диска сцепления вместо одного.
Конструкция
Тот факт, что АКПП КИА Рио Х Лайн была создана на базе предыдущих моделей, обусловил традиционную для коробок такого типа конструкцию.
Узел включает привычные компоненты:
Сборка происходит в Корее, откуда готовые узлы идут в Россию.
В КПП нет щупа для проверки уровня жидкости, что подтверждает заявления компании, которая позиционирует автомат КИА Рио Х Лайн как необслуживаемый. Масло с завода залито в него на весь срок службы.
Сравнительно с предыдущими моделями, A6GF1 обладает рядом достоинств:
Этого инженерам из Кореи удалось добиться за счет удачных технологических решений. В частности, алгоритм блокировки гидротрансформатора был модернизирован по образцу алгоритмов для КПП с электронным управлением.
Также во время длительного простоя в пробках, на ж/д переездах и пр., осуществляется принудительное отключение, даже если селектор установлен в режим D.
Ресурс, заявляемый производителем – около 250 000 км пробега.
Обслуживание
Согласно указанию производителя, автомат КИА Рио Х Лайн обслуживать не нужно. Тем не менее, мастера настоятельно рекомендуют менять жидкость в трансмиссии раз в 60 000 км. Причем некоторые советуют произвести первую замену уже на 30 000 км. При замене масла меняется и фильтр в АКПП.
Примечание. Периодичность замены жидкости в АТ зависит и от условий езды.
Если этого не делать, то происходит скопление металлической пыли, а это, в свою очередь, приводит к износу соленоидов и перегреву, что отрицательно сказывается на ресурсе всего узла.

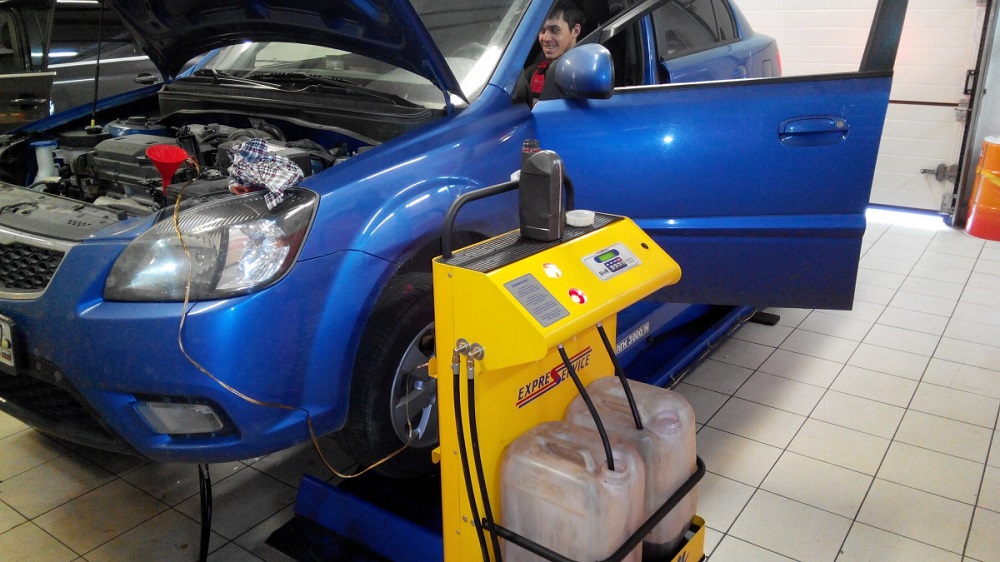

Замена масла
Замена масла в автомате КИА Рио Х Лайн достаточно проста. Сперва сливается старая жидкость через отверстие для слива. А новая заливается через заливное отверстие. При этом сбоку есть техническое отверстие, на которое необходимо ориентироваться при заливке. Когда из него начнет течь жидкость, следует завершить заливку.
Характерные проблемы
В целом автомат КИА Рио Х Лайн является вполне удачной моделью. Он достаточно надежен, неприхотлив, отличается неплохой динамикой и экономичностью. А многие описанные выше проблемы возникают, если не проводить регламентное обслуживание и сознательно «убивать» коробку.

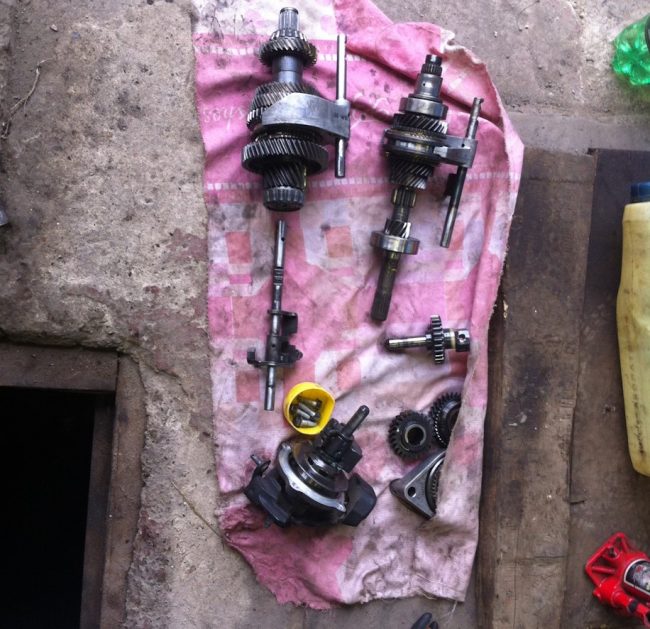

Типичные проблемы АКПП, МКПП Киа Рио 3, на каком пробеге происходят
АКПП Kia Rio 3
| Тормозная лента вырабатывает ресурс после 150 тыс. км пробега | Изнашиваются фиксаторы, поверхность барабана. Признаки: пробуксовка, нестабильная работа, снижение мощности, периодический переход коробки в аварийный режим |
| Износ фрикционов | Признаки: «выбивание» передач в движении, удары при переходе на пониженные скорости, пробуксовка сцепления |
| Некорректная работа электронного блока управления ЭБУ | Скачки напряжения, ослабленный контакт клемм, вследствие чего на приборке ошибка «Check Engine»: P6545, P5499, P7327, P9420, P4636 |
| Преждевременный износ блока гидротрансформатора | Причина в агрессивном стиле вождения, «спортивным» стартам на светофорах. Появляется вибрация в КПП, стуки, толчки при переходе на повышенные передачи |
| Непрогретая трансмиссия | Езда на непрогретой трансмиссии приводит к преждевременному износу гидроблока |
МКПП Kia Rio 3
Самостоятельная диагностика без наличия специального оборудования не всегда эффективна. Порой, дефект «находится» гораздо глубже, внутри корпуса коробки.
Важно не упустить момент поломки и оперативно обратится в СТО за помощью к специалистам. Все же характер поломок механики проще автомата, вариатора.
| Передача не включается при нажатии кулисы | Причина в недостаточном уровне масла. Когда смазка не омывает вал привода в полном объеме. Реже встречается растяжение тросового привода при длительной его эксплуатации без проведения промежуточной профилактики |
| Вблизи машины слышен запах гари | Недостаточное количество масла, повышенная рабочая температура, вследствие чего прикипают трущиеся поверхности. Ряд европейских автопроизводителей устанавливают радиаторы – охладители на аналогии с автоматическим типом для предотвращения перегревов. Однако это не всегда помогает |
| При движении на нейтральной передаче слышен шум, гул, вибрации | Трансмиссия нуждается в демонтаже, разборе, дефектовке. На основании результатов диагностики мастер принимает решение о целесообразности дальнейшего использования агрегата. Износ роликовых подшипников — частая причина появления шума |
| Выработка на фиксаторах — причина выбивания скоростей | Реже констатируют износ ведущей шестерни, приводного вала |
| Заклинивание муфты сцепления | Диск сцепления не отсоединяется от маховика при нажатии на педаль тормоза. Чтобы дать окончательное заключение необходимо провести диагностику, разобрать на составные элементы. Растяжение троса – также одна из причин заклинивания |
| Металлический скрежет, вибрация | Причина в не отрегулированном сцеплении, чрезмерном износе фрикционов, синхронизаторов |
| Постоянный гул при движении на автомобиле | Выход из строя роликовых подшипников – наиболее вероятная причина стороннего шума |
| Разгерметизация | Утечка трансмиссионного масла приводит к снижению уровня смазки, повышению рабочей температуры, заклиниванию рабочей поверхности, трущихся деталей |
| «Check Engine» | На приборной панели сигнализирует индикатор «Check Engine» |
Для проверки уровня масла выкрутите заливную пробку на корпусе КПП. Уровень достаточный, если смазка начинает вытекать. В противном случае восполняем недостающее количество.
Игнорировать сигналы приборной панели не нужно. Неисправности требуют оперативного вмешательства со стороны мастера СТО. Для расшифровки используйте портативный диагностический сканер.
Большинство современных автомобилей оснащены цифровыми датчиками, которые в режиме онлайн отслеживают техническое состояние того или иного агрегата. Текущая информация выводится на дисплей приборной панели.
Как только загорелась лампа обязательно заглушите мотор, проверьте уровень масла, следы разгерметизации, механические повреждения.
Автомат КИА Рио Х Лайн
Подробный обзор характеристик «Киа Рио» автомат
Бестселлер российского автомобильного рынка — Кia Rio — сходит с конвейеров в Санкт-Петербурге и Калининграде. Адаптированную к особенностям климата и дорог «Киа Рио» комплектуют двумя видами трансмиссий: механической и автомат. В рестайлинговой версии 2020 года четвертое поколение представлено переднеприводными бензиновыми двигателями объемом 1,4 л и 1,6 л, отдающими 100 л. с. и 123 л. с., соответственно.
Регламент обслуживания кпп Hyundai A6GF1
В разных мануалах указаны отличные интервалы смены масла в коробке: от 60 до 90 тысяч км, но рекомендуем обновлять его раз в 50 тысяч км, так как акпп требовательна к чистоте смазки. Всего в трансмиссии 7.3 литра Hyundai ATF SP-IV, но при его частичной замене входит 4.5 литра. Есть методика полной смены масла со сливом из шлангов радиатора, тогда зальется 7.5 литра.
Также могут понадобиться следующие расходники (чтоб сменить фильтр нужно разбирать кпп):
| Кольцо уплотнительное масляного поддона | артикул 45323-39000 |
| Кольцо уплотнительное контрольной пробки | артикул 45285-3B010 |
| Фильтр масляный (только при разборке кпп) | артикул 46321-26000 |
