Киа Рио — как поменять лампочку ближнего света

Замена ламп Kia Rio 2011-2017

Перед началом всех работ выключите зажигание, выньте ключ из замка зажигания, также можно устранить отрицательную клемму с АКБ, но это не обязательно. Нам понадобятся 2 шлицевые отвертки и хрустальная отвертка.

Лампы Киа Рио, которые стоят в машине. Также мы подобрали для вас лучшие галогенные и диодные лампы .

Имя	Плинтус	Мощность, Вт
Заблокируйте маяк
лампа дальнего / ближнего света	H4 (светодиод / галоген)	60/55
указатель направления	PY21W (светодиод)	21 год
габаритный фонарь	W5W (светодиод)	5
Противотуманные огни	H8 (светодиод / галоген)	35 год
Боковой указатель поворота	WY5W (светодиод)	5
Фонарь заднего крыла
указатель направления	PY21W (светодиод)	21 год
габаритный огонь и стоп-сигнал	P21 / 5W (светодиод)	21/5
Задний фонарь на крышке багажника
габаритный фонарь	P21 / 5W (светодиод)	21/5
противотуманные огни	P21W (светодиод)	21 год
фонарь заднего хода	W16W (светодиод)	шестнадцать
Дополнительная сигнальная лампа тормозной системы	W16W (светодиод)	шестнадцать
Лампа освещения номерного знака	W5W (светодиод)	5
Передний вспомогательный свет	C8W (длина 30 мм)	8
Центральная лампа освещения прикрытия	C8W (длина 30 мм)	8
Лампа багажника	C5W (длина 30 мм)	5

Пошаговая инструкция замены лампы ближнего и дальнего света

Для того, чтобы заменить лампы ближнего и дальнего света на Kia Rio необходимо выполнить следующий порядок действий:

1. Открываем капот автомобиля и откручиваем крышку фонаря.
2. Нажимаем на усик, он должен отскочить в сторону и откидываем фишку внутри фонаря.
3. Вынимаем старую лампу.
4. Установка и сборка происходит в обратной последовательности.

Снятие блок-фары

Прежде всего необходимо снять передний бампер – тем самым обес­печиваем доступ к нижнему болту крепления блок-фары и освобождаем левый кронштейн ее крепления.

Нажав на фиксатор колодки проводов, отсоединяем колодку от разъема блок-фары.



Головкой «на 10» отворачиваем болт правого верхнего крепления блок-фары к кузову.

Тем же инструментом отворачиваем болт нижнего крепления блок-фары к кузову…



…и снимаем блок-фару. Устанавливаем блок-фару в обратной пос­ледовательности. После установки блок-фары регулируем направление пучка света.

Какие лампы лучше для Киа Рио

В первых двух поколениях автомобилей корейского дизайна (выпуск до 2012 года) есть обычные фары с маркировкой 60/55 H4.

К ним подходят:

• Philips X-treme Vision сделано в Польше. Лампы изготовлены из кварцевого стекла, светят на расстоянии 45-50 м, служат 450 часов. Светильник ярко-белый с цветовой температурой 3500 К. Лампы продаются парами. По результатам испытаний Генеральным немецким автомобильным клубом ADAC лампы получили оценку «хорошо».
• Philips LongLife EcoVision производится в Германии и Польше. Прочное кварцевое стекло устойчиво к вибрациям. Сильный световой поток, упаковка по 2 шт. Срок службы — 1500 часов. Цвет близок к родному.
• Philips LongLife EcoVision. Оптика, произведенная в Германии и Польше, дает на 90% больше света. Продавайте по одному. Новое дизайнерское решение — серебристый и синий сектор.
• Osram Original Line от немецкого производителя. Улучшает видимость на дороге на 130% по сравнению со стандартными фонарями. Работает без замены 500 часов. Продавайте по одному.

Лампы Киа Рио 3 в рестайлинге 2015 года и четвертого поколения 2018 года идут с завода с кодом 1864755007L. Оборудован линзами — точечными фарами. Маркируется 55 H7. Их заменяют аналоги:

• Philips X-treme Vision. Сделано в Польше. Они сияют на 130% ярче, служат дольше — 450 часов. Продается в упаковках по 2 штуки. Кварцевое стекло водонепроницаемо.
• Оригинальная линия Osram. Мощность — 58 Вт, прослужит 550 часов немецкого производства. Обзорность улучшена на 130%. В упаковке есть лампа, покупают пару, чтобы поменять одновременно.
• Philips LongLife EcoVision производится в Польше и Германии. Выдерживают экстремальные температуры. Надежный, срок службы 1500 часов. Продается парами. Технология — галогенная.

Технический регламент предписывает менять оптику маяка попарно.

Лампы, установленные в задних фарах Kia Rio

Как и общий дизайн, светотехника семейного компактного Kia Rio хорошо продумана. Они придают автомобилю стильный и спортивный вид в любом варианте кузова.

Лампы на Kia Rio 3 заменяются по мере их перегорания или для оптического тюнинга. Снятие задних фонарей и замена лампочек занимает немного времени. Но есть нюансы для седанов и хэтчбеков.

В хэтчбеках задняя обшивка не снимается. В седане сначала снимается обшивка заднего багажника. Вынимаются лампочки и снимается обивка.

Задний фонарь в хэтчбеке заменяется следующим образом:

1. Отсоедините электрический разъем от фары.
2. Открутите гайки, снимите лампу.
3. Замените сгоревший компонент на новый.

Галогенные лампы нельзя трогать открытой рукой, иначе они оставят жирные пятна на стекле и помутнеют. Если это произошло, протрите колбу хлопчатобумажной тканью, смоченной в спирте.

Как заменить лампу ближнего света на Kia Rio?

Не менее легко меняются лампы ближнего света в фарах Киа Рио. Чтобы уточнить детали работы, вы можете предварительно изучить видео. Работы следует проводить только в чистых перчатках, случайное прикосновение одной рукой к стеклу галогенной лампы оставит на нем несмываемые следы, существенно ухудшающие работу осветительного прибора.

Для проведения замены необходимо:

• открыть капот автомобиля;
• снимаем внешний блок предохранителей, затем откручиваем внутренние защиты левой, а затем правой фары. Крышка снимается поворотом по часовой стрелке;
• элементы головы расположены прямо по центру проектора, за блоком, питающим его питание. Отсоедините их от колодки проводов;
• найдите стопорную пружину, удерживающую лампу. Ослабьте (отожмите) и снимите с места крепления;
• взять лампочку, поставить новую;
• соберите весь корпус осветительного прибора в обратном порядке.

Габаритные фонари, туманки, ближний и дальний свет, комнатное освещение — все эти осветительные приборы должны работать без перебоев.

Водитель, умеющий самостоятельно менять лампы накаливания, всегда будет чувствовать себя на трассе в безопасности.

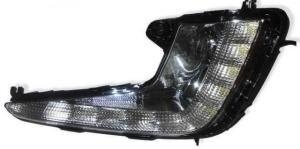

ДХО на Киа Рио

ДХО, или дневные ходовые огни, меняют, когда заканчивается их ресурс, или в том случае, если хотят заменить галоген на светодиодные оптические приборы.

Процедура занимает 10 минут, проходит без демонтажа подкрылков, колес и бампера. Порядок работы:

1. Патрон находят со стороны пыльника. Нащупывают пальцами, выворачивают влево.
2. Извлекают патрон, из него – стоковый световой элемент.
3. Нажимают на фиксатор, отсоединяют провода от патрона.
4. Ставят новый элемент.
5. Затем патрон помещают в пазы, проворачивают вправо.

Когда лампа с патроном на месте, в разъем вставляют провода.

Как поменять габариты на Киа Рио?

Зная, как поменять лампы в фарах Киа Рио, можно не обращаться на сервис и чувствовать себя уверенно в любой дорожной ситуации.

Алгоритм работы показан с левой фарой, для правой он отличаться не будет:

• захватить руками защитный футляр фары за ребра и осторожно открутить его, при работе можно почувствовать момент, когда сопротивление колпака сократится;
• слева от лампы головного света расположен цоколь для габаритов. Найти его;
• руками в перчатках достать патрон, его не нужно проворачивать, достаточно потянуть на себя;
• из патрона достается перегоревшая лампочка и в него вставляется новая;

• перед тем, как вставить патрон на место, в фару, включаем габаритные огни и проверяем работу лампочки (делать не обязательно, но это залог того, что вы не закроете фару с нерабочей лампочкой);
• патрон с заменённой рабочей лампочкой вставить на отведенное ему место;

• надеть крышку обратно.

Противотуманные фары

доступ к нему возможен только снизу, поэтому для замены ламп в противотуманной оптике необходимо проехать эстакаду или смотровую яму. В первую очередь необходимо разобрать пластиковые крылья Kia, для чего необходимо, вооружившись отверткой, открутить винты поршней и снять последние с мест крепления. Открутив и отогнув обшивку крыла, нужно снять колпачок с противотуманной фары, нажав на нее 2 фиксатора. Затем лампа откручивается против часовой стрелки, вынимается из патрона и на ее место ставится новая — типа H8. Сборка противотуманных фар Rio производится в обратной последовательности.

Нюансы

При замене лампочек не прикасайтесь к лампочке руками. Дело в том, что лампы Rio галогенные и прикосновение к ним приведет к образованию жирных пятен и помутнению стекла, что приведет к смазыванию луча света. Поэтому рекомендуется работать в перчатках (с моющими средствами). Прикасаясь к стеклу пальцами, его необходимо тщательно протереть тканью (только безворсовой), смоченной спиртом.

Как видите, все вышеперечисленные операции просты и требуют лишь осторожности, чтобы не повредить пластиковые элементы и не оставить жирных пятен на стекле ламп.

Замена ламп стоп сигнала поворота и заднего хода kia rio

Открываем багажник и поднимаем обивку расположенную на стенках багажника справа и слева.

Также поворачиваем против часовой стрелки патрон и вытаскиваем лампочку стоп-сигнала, нажимая на лампочку поворачиваем против часовой стрелки, вынимаем.

Все лампочки в данном модуле меняется по похожему принципу. koleso-profi.ru/

Элементы освещения для фар Kia Rio, их виды и характеристика

В современных моделях корейских автомобилей Kia третьего поколения для освещения оптики используются следующие типы лампочек:

• галогенный (H4), с металлической основой, мощностью 55/60 Вт, установлен в фарах;

Замена лампочек в автомобиле: казалось бы, проще? Ведь кто захочет принять свой Рио на вооружение из-за столь банальной проблемы?

• P21W мощностью 21 Вт, оснащенный металлической основой диаметром 15 мм, колбой 26,5 мм — устанавливаются на задние противотуманные и фонари заднего хода;
• PY21W, аналогичные по конструкции световым приборам P21W, но только с лампочкой оранжевого цвета, устанавливаются на поворотники (в моделях автомобилей Kia Rio 3 изделия с крашеными стеклами доступны только в поворотниках фар);
• осветительные элементы марки W5W мощностью 5 Вт, со стеклянным основанием, которые стоят на габаритных огнях, а также аналогичные им с крашеной лампочкой WY5W (на боковых стрелках);
• галогенные лампы H27W / 2 мощностью 27 Вт, установленные на передние противотуманные фары;
• P21 / 5W, используется для задних стоп-сигналов;
• осветительные приборы марки W16W, применяемые для дополнительного стоп-сигнала.

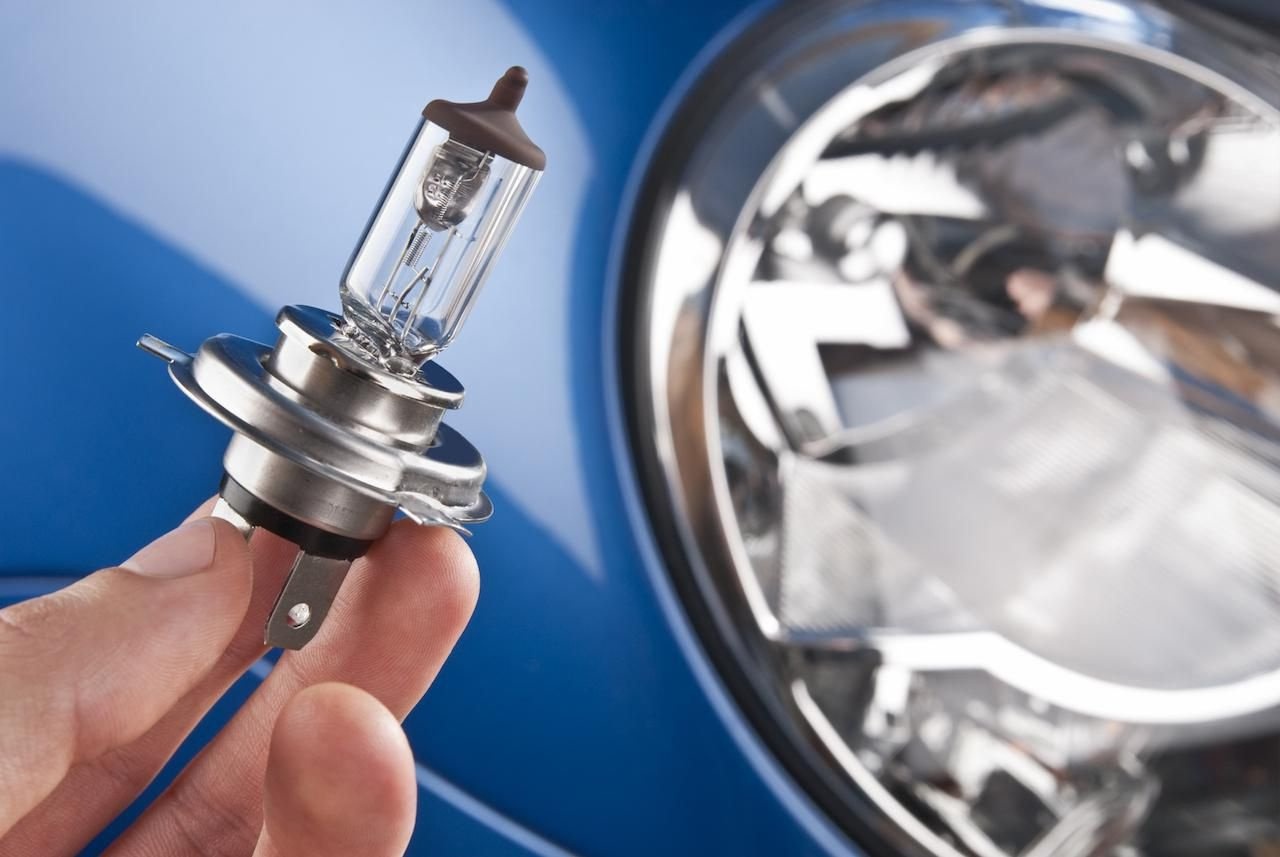

Осветительные элементы марки H4, используемые для дальнего и ближнего света на Kia Rio, обладают определенной прочностью, при номинальном напряжении 13,2 вольта (рассчитаны на 600 часов непрерывного света). Изменение этого напряжения даже на 5% существенно меняет их ресурс. При меньшем напряжении их продолжительность увеличится на 60%, а при более высоком — уменьшится на 40%. Каждая фара имеет только один из этих огней ближнего / дальнего света, каждая из которых имеет свой собственный провод.

Газовые осветительные приборы Н4 бывают следующих типов:

• стандартные, выпускаются практически всеми производителями (Philips, Osram, GE или Narva);
• легкие элементы с более длительным сроком службы, например, Philips LongLife EcoVision — сегодня они наиболее актуальны по отношению к новым требованиям, включают ближний свет при движении по трассе днем, срок их службы в 4 раза больше;
• осветительные элементы с повышенным световым потоком (например, продукция Narva H4 RP50+);
• всесезонное освещение с желтоватым светом;
• лампочки повышенного визуального комфорта, свечение которых приближено к спектру дневного света;
• автомобильные осветительные приборы большой мощности.

Какие лампы нужны

В KIA Rio 1–3 поколений (всего их 4) лампа  ближнего света отвечает и за дальний свет. Она галогенная, имеет две спирали мощностью 55/60 Вт (ближний/дальний) и оснащена цоколем H4. Что касается автомобилей четвертого поколения, то в их фарах головного света может стоять как лампочка H4 (P43T), так и HB3 12v 65W.

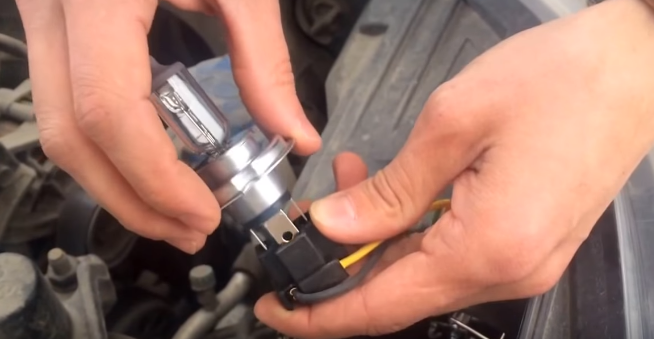

Установка новой лампы ближнего и дальнего света Киа Рио

Чтобы узнать, какая лампа где стоит, достаточно разобраться в отличиях оптики разных поколений Киа Рио. Отличия оптики разных поколений Автомобиль Киа Рио насчитывает 4 поколения, которые по годам выпуска распределяются следующим образом:

• I — 2000–2005 гг.;
• II — 2005–2011 гг.;
• III — 2011–2017 гг.;
• IV – с 2017 г. по настоящее время.

Внешне световые приборы в поколениях имеют отличия, но конструктивно они практически не изменились, а значит, не изменился и алгоритм замены источников дальнего/ближнего света. Исключение составляет лишь Киа Рио четвертого поколения: некоторые его модификации получили линзовые фары и лампочку HB3. Она односпиральная, но отвечает и за дальний, и за ближний свет.

Важно! В линзовых блок-фарах Киа Рио IV действительно за дальний и ближний отвечает один односпиральный прибор мощностью 65 Вт. В этих модификациях изменение светового потока и направление луча меняется электромеханической шторкой.

Установка новых галагеновых ламп Маяк на Киа Рио

Лампы Киа Рио 3, замена ламп ближнего и дальнего света, противотуманок

Автомобильная световая техника – комплекс приборов, которые обеспечивают безопасную езду. Лампы на Киа Рио 3 в фарах, фонарях и подсветках перегорают, разбиваются. Водители следят за состоянием осветительных приборов, неисправность которых влечет наказание по статье 12.20 КоАП.

Несколько советов при покупке автомобильных ламп:

1. Лучше покупать лампы известных брендов, например: Philips (бренд Narva), GE и OSRAM.
2. Не покупайте лампы с «улучшениями», т.к. их электрические характеристики могут не подходить к расчетным заводским для Киа Рио-3.
3. Не покупайте лампы с пометками: Offroad use only («Для внедорожного использования»), а также Not for use in Europe («Не использовать в Европе»). Подобные лампы нельзя устанавливать, потому, что они не сертифицированы по нормам ЕЭК ООН.
4. Не используйте для ближнего/дальнего света вместо галогеновых светодиодные лампы. Это связано с тем, что конструкция фары рассчитана на определенную высоту нити накаливания, что дает оптимальный световой поток. Светодиодная лампа подобного светового потока не обеспечит. Кроме того, фары со светодиодными лампами могут запотевать. Это связано с низкой температурой их нагрева.
5. Используйте для ближнего/дальнего света лампы с цветовой температурой 4000 и 6500 К (оптимальные параметры при которых глаза не устают).

Причины частого перегорания ламп ближнего и дальнего света на Киа Рио

Довольно часто владельцы Киа Рио жалуются на довольно частый выход из строя ламп ближнего и дальнего света. Ведь очень часто требуют замены имен, что и понятно: ведь работают практически постоянно. Если предыдущие автовладельцы включали свет ночью и в непогоду, то теперь по правилам он должен всегда гореть во время движения.

На фото видно: как подключается лампа в фаре от Киа Рио 2016 г.в.

Вторая частая причина перегоревших передних и задних фонарей — попадание влаги. Причина этого обычно в треснувших или плохо подогнанных резиновых уплотнителях, расположенных между корпусом проектора и стеклом. На наличие проблемы указывает периодическое запотевание фары изнутри.

Галогенные лампы могут не загореться из-за неправильной установки. Во время этой процедуры не следует прикасаться пальцами к стеклянной поверхности. Следы смазки значительно сокращают срок службы лампочки. Также, хотя в редких случаях, лампы не загораются из-за слишком высокого напряжения, подаваемого генератором автомобиля, или плохого соединения клемм.

Замена лампы ближнего/дальнего света

Чтобы заменить галогенную лампу фары, сделайте следующее:

• Откройте капюшон.
• Отвинтите защитный кожух, который находится на задней части фары (в правой фаре доступ к защитному кожуху, как и к лампочкам, удобнее, чем в левой. Поэтому для лучшего доступа можно открутить Внешний блок предохранителей, однако в этом нет необходимости, потому что при некоторой сноровке лампочки можно заменить и без него.).

• Лампа фары в открытом окне занимает центральное место и находится за силовым блоком. Поэтому отключите питание от лампы.

• Фонарь фиксируется фиксирующей пружиной, которую необходимо вдавить и расцепить.

• Снимите лампу и замените ее новой.

• Собирайте все в обратном порядке.

Совет: При установке новой галогенной лампы категорически запрещается касаться стекла открытой кожей рук, так как в этом случае на нем останутся частички влаги, что при высоких температурах нагрева может привести к быстрому выгоранию лампа.

Демонтаж и замена ламп ближнего света своими руками

Процедура замены включает следующие этапы:

1. Для начала нужно открутить защитную крышку.
2. Далее отключаем вилку с проводами.
3. Нажимаем на защелку, отсоединяем от крючка рефлектора и берем.
4. Вынимаем старую лампочку из оптического блока и вставляем на ее место новый элемент, не касаясь колбы голыми руками.
5. Сборка производится в обратной последовательности.

Меняем лампы

При замене лампочек в Киа Рио четвертого поколения необходимо соблюдать следующие меры предосторожности:

1. заменяют только полностью остывшие световые приборы в перчатках и очках;
2. при установке исключите прямой контакт голой руки с лампочкой, избегайте механических повреждений и царапин;
3. испытание лампы допускается после установки в фару;
4. при обнаружении трещин или других повреждений лампочки необходимо заменить светильник.

Имейте в виду, что галогенные лампы находятся под давлением газа. Это сопровождается опасностью взрыва воздушного шара.

Габаритные огни

Лампочка W5W в габаритах Киа Рио 4 меняется следующим образом:

1. Капюшон поднимается.
2. Снимите защитную крышку с задней части фары.

Поворотник передней блок фары

Если вам необходимо заменить передний указатель поворота Киа Рио 4 PY21W, вам необходимо будет руководствоваться схемой ниже:

1. Капюшон открывается.
2. Картридж извлекается из оптического блока, поворачивая его влево, пока выступы не совпадут с прорезями.

Ближний/дальний свет

Замена лампы H4LL (55-60 Вт) в фаре Киа Рио четвертого поколения, отвечающей за работу ближнего и дальнего света. Изменить:

1. После открытия капота снимается защитный кожух с задней части фары.
2. Чип вынимается из картриджа.

Подсветка поворотов (не во всех комплектациях)

заменить поворотник Киа Рио 4 поколения H7L можно после снятия защитного кожуха поворотом влево. После этого чип отключается от светового прибора. Осталось снять пружинный зажим, сжать его концы и поменять подсветку.

Указатель поворота на крыле

Процесс замены лампочки указателя поворота на крыле Киа Рио 4 поколения:

Узел указателя поворота вставляется аккуратно, чтобы не повредить краску.

Лампы стоп сигнала и габаритов

Для замены стоп-сигнала и габаритного света P21 / 5W на Киа Рио четвертого поколения:

1. Поднимите крышку багажника.
2. Откройте крышку сервиса. Нажмите на подушку до щелчка, ослабьте давление и вытяните подушку.
3. Снимите крепежные винты заднего фонаря.
4. Фара вынимается из технологического отверстия в кузове, провода отсоединяются.
5. Поворачивая корпус контактной части против часовой стрелки до совпадения выступов с отверстиями на фаре, снимите ее с гнезда.
6. Колба снимается аналогичным образом, но предварительно прижимаясь к контактной части.

Поворотник в задней блок фаре

Для замены лампы поворотника заднего фонаря Киа Рио 4-го поколения PY21W предварительно открывается багажник и снимается сервисная крышка.

В дальнейшем выполняются следующие операции:

Отверткой Phillips откручиваем крепежные винты узла фары, снимаем ее с сиденья.

Замена лампочек на крышке багажника

Для замены лампы Р21 на крышке багажника Киа Рио четвертого поколения сначала снимаем декоративную накладку салона. Для этого откручиваем девять крепежных винтов.

В дальнейшем патрон разбирают, поворачивая его против часовой стрелки до совпадения выступов с отверстиями в узловом элементе крышки багажника.

Остается только потянуть лампочку на себя, чтобы вынуть ее.

Освещение номера

Для замены лампочки типа W5W в подсветке номерного знака Киа Рио четвертого поколения необходимо:

Поднимите крышку отверткой с плоским лезвием и снимите ее с корпуса на корпусе.
