Круиз-контроль на «Киа Рио 3» – установка и преимущества

Виды круиз-контроля

Круиз-контроль может устанавливаться на автомобиль с механикой или автоматом, принцип работы в обоих случаях схож. Отличие заключается в том, что в первом варианте водителю придется частично участвовать в работе устройства. Например, при движении на подъем без отключения сервопривода оно не сможет понизить передачу.

Существует два вида круиз-контроля:

• пассивный;
• адаптивный.

Первый просто поддерживает заданную скорость, а второй способен также контролировать обстановку на дороге, обеспечивать движение в своей полосе и соблюдать дистанцию до машины, которая находится впереди.

Монтаж круиз-контроля

Пошаговая установка (на примере устройства DRIVENGE):

1. Необходимо распечатать упаковку, проверить комплектность и внимательно изучить инструкцию. Указания доступны человеку без технического образования.
2. Подсоединяется клемма к педали акселератора.
3. Протягивается проводка и крепятся в удобные места кнопки управления и индикатор (светодиод).
4. Соответствующая колодка присоединяется к порту диагностики.

Конечно, так выглядит установка простейшего варианта, который лишь поддерживает заданную скорость. Продвинутые модели включают в себя автоматическую регулировку скорости, замедление перед помехой, сигнализацию при возникновении опасности. Но стоимость такой системы достигает половины цены бюджетного Kia Rio 3 и требует серьёзного вмешательства в устройство автомобиля.

Подведем итоги

Нужно или нет оснащать самостоятельно свой автомобиль круиз-контролем – решение остаётся за владельцем. Но на фоне экономии трудно не согласиться с тем, что вложение выгодно. Расход топлива и комфортное передвижение – немаловажный фактор в длительных поездках.

Как установить круиз контроль на Киа Рио

Для владельцев автомобилей с двигателями GAMMA G4FA/G4FC, оборудованных электронной педалью акселератора, процесс установки новых кнопок круиз-контроля потребует изменения проводки от ЭБУ к рулевому колесу следующим образом:

• Отсоедините клемму аккумулятора, подождите не менее 30 минут, чтобы избежать срабатывания подушки безопасности;

• Чтобы снять кожух с рулевого колеса, полностью снимите подушку безопасности, открутите два больших болта с шестернями по обе стороны рулевого колеса, отсоедините жгут проводов и сильно потяните подушку безопасности, тем самым получив доступ к кнопкам на рулевом колесе;
• Откройте доступ к ЭБУ, добавьте два контакта в позиции 62 и 68 на нем и добавьте провод к доступному контакту №19, протяните эти провода к рулевому колесу;

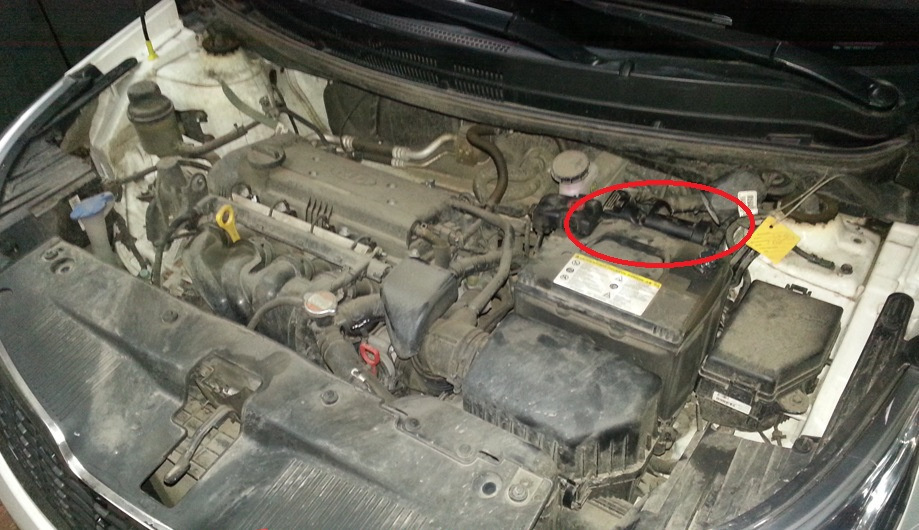

• Подключите провода к разъему рулевого колеса, потребуется новый разъем. Для протягивания просверлите отверстие в панели двигателя или используйте имеющийся гермоввод для троса замка капота;

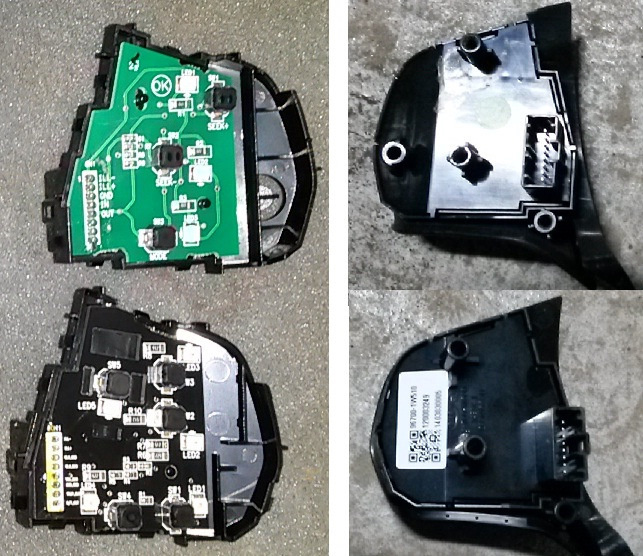

• переделать старые кнопки управления из файла под их параметры, соответствующие вновь приобретенным кнопкам круиз-контроля, иначе они не подойдут к российской адаптированной модели Kia, соединить старые кнопки с пластиной новых (для выполнения этого пункта необходимо заранее приобрести кнопки с наличием);

• снимите рулевое колесо, освободив разъем для установки кнопок;
• установите светодиоды на панель управления; их можно приклеить скотчем к задней части панели;
• подключите еще один провод от ЭБУ к внутреннему жгуту рулевого колеса;
• подключите новые кнопки к жгуту проводов, ведущему к ЭБУ;
• подключите педаль акселератора от нового круиз-контроля;
• восстановите защиту ЭБУ и снова установите подушку безопасности.

Возможность установить круиз-контроль на Kia Rio позволит автовладельцу минимизировать расходы на обслуживание у официального дилера и получить абсолютно новые ощущения от вождения.

Новый атрибут вашего автомобиля будет служить вам верой и правдой долгие годы, выручая вас в сложных ситуациях на дороге. Но опять же, если ваша модель нуждается в перепрошивке, лучше доверить это профессионалам.

Выбор способа установки

Поскольку штатная комплектация не предусматривает его, круиз-контроль на «Киа Рио 3» владельцы вынуждены устанавливать своими руками. Некоторые умельцы могут интегрировать систему в автомобиль самостоятельно, однако большинство предпочитает обращаться за этой услугой в специализированный автосервис.

Стоит отметить, что круиз-контроль на «Киа Рио 3» в дилерском центре установить не получится, так как «официалы» по требованию производителя отказываются выполнять монтаж.

Цены на проведение работ по установке оборудования на неофициальных станциях высокие, и при наличии желания и набора инструментов можно провести эту процедуру самостоятельно. В интернете есть подробные инструкции по монтажу оборудования на разные модификации «Киа Рио 3».

Тянем проводку от ЭБУ к рулю

Далее по тексту идёт описание установки функции круиз контроль на Киа Рио 3 поколение рестайлинг и не только. Инструкция подразумевает получение результата, который будет близок к заводскому решению визуально. Индикация и переключатели будут использоваться заводские, которые установлены в других комплектациях. Есть масса возможностей сделать работу дешевле, используя самодельные решения.

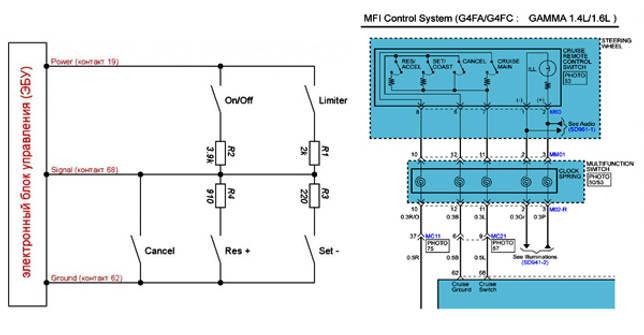

Нужно напомнить схему подключения кнопок cruise control к ЭБУ на двигателях GAMMA G4FA/G4FC 1.4/1.6 в Киа Рио 3, в котором задействуется электронная педаль газа.

Производитель вообще не планировал устанавливать эту функцию на RIO. Придётся восстановить все провода от руля до ЭБУ. Также, требуется заменить кнопки управления cruise control-ем и рулевой жгут. Рули с подогревом подходят лучше, так как их подрулевая подвижная группа контактов имеет больше мест для подключения, которые будут задействованы для круиз-контроля. Если же руль без подогрева, то требуется доработать или поменять улитку.

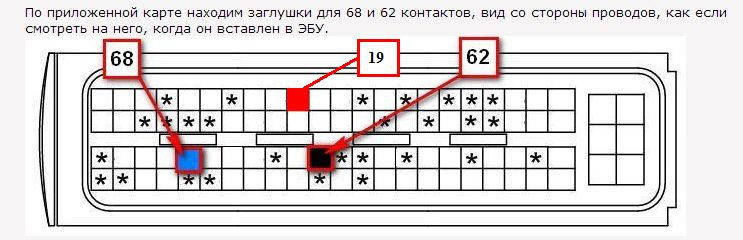

Для подключения к ЭБУ нужно добавить 62 и 68 контакты. Также, необходимо к девятнадцатому контакту подключить третий провод.

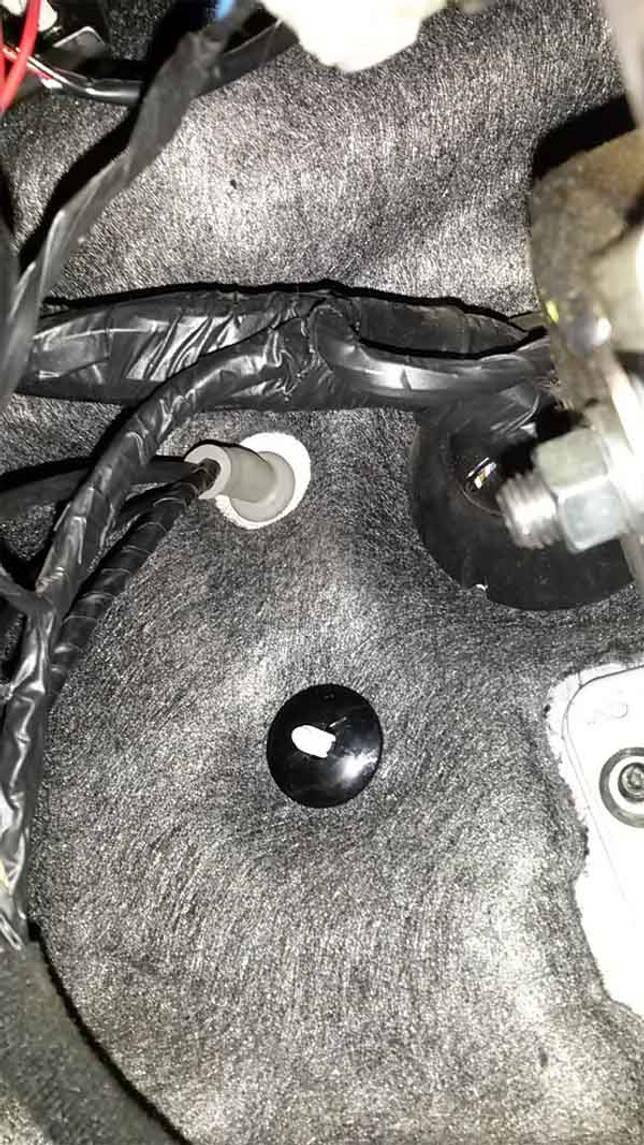

Необходимо протянуть провода от разъёма к рулю. Необязательно сверлить отверстие для прокладки, воспользуйтесь штатными отверстиями или уплотнителями.

Как поставить круиз контроль на Киа Рио?

Даже самый опытный водитель никогда не откажется от дополнительной помощи, особенно в условиях плохой видимости или на незнакомой трассе. Зная, как поставить круиз контроль на Киа Рио, можно существенно улучшить качество вождения и избежать неприятных ситуаций на дорогах.

Изучить процесс установки предварительно можно на одном из видео в ютубе, где профессиональные механики дадут советы по ее нюансам. Работа состоит из двух этапов – установка новых кнопок и обеспечение индикации работы устройства.

Установка круиз-контроля

Рестайлинг модели не затронул круиз-контроль на «Киа Рио 3». Установка прибора на разных моделях отличается из-за особенностей блока управления. С целью сохранения внешнего вида салона мастера рекомендуют использовать заводскую проводку, индикацию и кнопки. При выборе советуют убедиться, что в кнопочном блоке нет пластиковой накладки — для российских моделей она не подходит.

Установка круиз-контроля на «Киа Рио 3» начинается с прокладки проводки от руля до электронного блока управления. Не рекомендуется сверлить новые отверстия, лучше воспользоваться стандартными коробами и проемами. Для того чтобы вписать кнопки в общий вид интерьера, придется:

• поменять улитку (в случае, если в комплектации отсутствует обогрев руля);
• или заменить установочную панель нажимных элементов (при наличии подогрева).

Чтобы оборудование работало как надо, потребуется подкорректировать электрическую схему: добавить дополнительный провод к контакту 19 и подключить разъемы 62 и 68. После установки элементов в посадочные места потребуется переделать способ работы электросхемы — настроить ее через 3 провода (ранее использовалось 2), после чего поменять распиновку.

Некоторые мастера жалуются на то, что при доработке круиз-контроля на «Киа Рио 3» российской сборки многие элементы не встают на свои места и приходится их подпиливать. С европейскими Kia Rio этого делать не требуется.

Дорестайлинг модели не предполагал установку круиз-контроля, из-за чего мастеру придется повозиться и с панелью приборов. Нужно будет установить светодиоды в свободные места и подключить их к электросети.

Перепрошивка ЭБУ

Чтобы оборудование работало без ошибок, нужно загрузить в блок управления откорректированную прошивку. Сделать это можно при помощи специальной программы и шнура, купив или взяв их в аренду. Устанавливать ПО самостоятельно рекомендуется только при условии, если вы разбираетесь в электронике.

Круиз-контроль на «Киа Рио 3» рестайлинг монтируется проще — здесь не требуется установка прошивки. После проведения всех работ рекомендуется проверить работоспособность электрооборудования (магнитолы, парктроника, кондиционера и др.).

Установка круиз-контроля на Kia Rio 4/X-Line

Установка описана для машин (Киа Рио 4 и Х-Лайн) с панелью приборов SUPERVISION. Для работы понадобятся кнопки круиз-контроля, их можно заказать на торговой площадке AliExpress. Единственный нюанс – приобретать кнопки необходимого у проверенного продавца, чтобы не нарваться на подделку. Кнопки реализуются вместе с проводкой. Протягивать провод придется от улитки, расположенной в рулевом колесе, до приборной панели.

Те что продаются на AliExpress, внешне едва ли чем отличаются от оригинала — 96720-H8110. Купленный комплект круиз-контроля нуждается в технической доработке, потребуется перепайка резистора R9. В магазине радиодеталей необходимо купить резисторы 0.25Вт 1206 1.2 кОм, 1%, Чип резистор (SMD). Стоит взять резисторы про запас, цена не кусается.

На Kia Rio 4 2019 года и моложе тянуть провод и перепаивать ничего не надо. Просто устанавливается кнопки и все должно работать.

После паяльных работ из идущих в комплекте с кнопкой проводов необходимо достать любой. Извлеченного провода не хватит по длине, поэтому его можно нарастить подходящим полуметровым куском. Главное, чтобы общей длины хватило для протяжки от улитки рулевой колонки до приборки Киа Рио 4. Для соединения проводки используется стыковой разъем с термоусадкой. Расходник также легко найти на Алиэкспрессе. Зачищенные концы вставляются в соединительную втулку, края обжимаются. Загерметизировать контакт можно путем нагрева разъема.

Описание

Монтажные работы можно проделать самостоятельно, сэкономив на поездке в сервис. Процесс установки круиз-контроля на Киа Рио 4:

• Сначала демонтируется кожух рулевого колеса. Для этого отщелкивается верхняя часть. Кожух аккуратно поддевается лопаткой, смещается вверх. Лопатку лучше взять пластиковую, чтобы не повредить деталь.
• Откроется доступ к крепежу (наверху два саморезы, внизу один). Его надо открутить.
• Нижнюю часть демонтировать сложнее, поскольку мешает регулировочный рычаг, отвечающий за положение рулевого колеса Киа Рио 4. Нужно привести его в такое положение, чтобы можно было демонтировать.

Когда монтируются новая деталь, необходимо вновь подключить снятый разъем. В итоге мультируль обретает новый вид.
