Подробно о замене масла в АКПП Kia Sportage 4

Замена масла в АКПП Киа Спортейдж 4

Для успешной работы вам понадобятся эти инструменты и материалы:

1. очиститель тормозов
2. приспособление для демонтажа клипс
3. вороток с трещоткой
4. трещотка на 3/8
5. удлинитель
6. торцевые головки на 7, 24, 10, 13
7. тазик для масла
8. динамометрический ключ (необязательно)
9. воронка со шлангом диаметром не больше чем 10 мм
10. плоскогубцы
11. литровая бутылка из пластика

Для начала авто следует разместить на яме или поднять. Затем необходимо снять пластиковую крышку на моторе, воздухозаборник, корпус фильтра и патрубок, а также АКБ. Батарею можно не демонтировать, но снимать ее не сложно, а работать без аккумулятора удобнее.

Если после смены жидкости в коробке возникают толчки при их переключении, то необходимо провести процедуру адаптации. Для этого следует воспользоваться сканером Delphi. Однако адаптация становится необходимой нечасто.

Важно отметить, что используя сканер ELM327 и приложения для смартфона Torque, можно узнать температуру масла в коробке. Это особенно полезно при прогреве и регулировке его уровня. В процессе регулировки уровня масла желательно, чтобы температура составляла от 50 до 60 градусов. Эта информация поможет достичь оптимального уровня и обеспечить правильную работу АКПП на авто Киа Спортейдж 4.

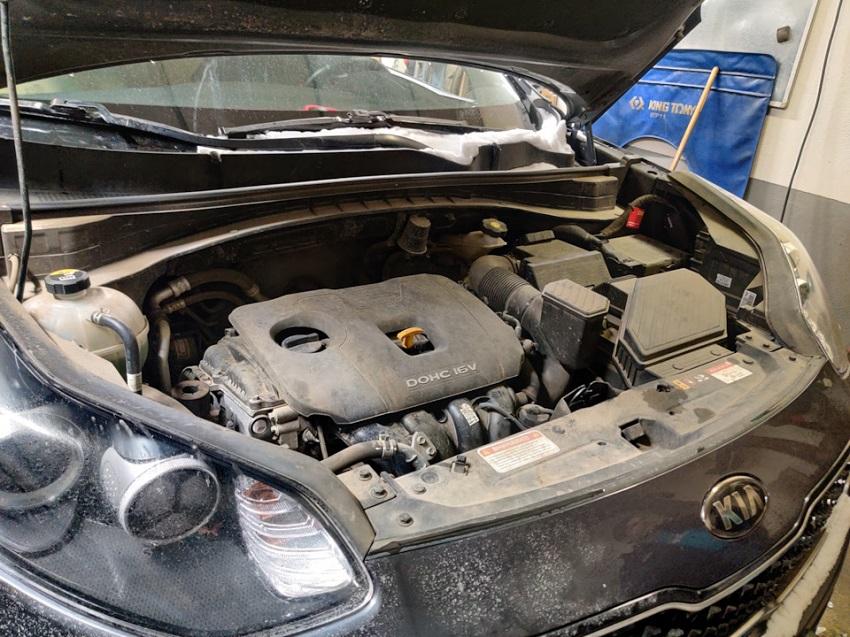

Подготовка к заливке нового и слив старого

1. Ослабьте три крепежных болта и демонтируйте площадку аккумуляторной батареи. Болты удаляются ключом на 10.
2. После удаления площадки необходимо добраться к патрубкам, которые соединяют АКПП с радиатором. Для этого требуется отвинтить три нижних болта, которые крепят кронштейн. Важно отметить, что откручивание этих болтов может быть неудобным, поэтому рекомендуется воспользоваться ключом-трещоткой для более быстрой и эффективной работы.

3. После удаления кронштейна перед вами предстанет коробка передач. Вы увидите сапун, благодаря которому производится заправка маслом, и патрубки, идущие к радиатору охлаждения. Желтый патрубок является обратным, а серый — подачей.
4. Отвинтите болты и снимите пластиковую защитку мотора из ямы, дабы появилась возможность работать с коробкой.

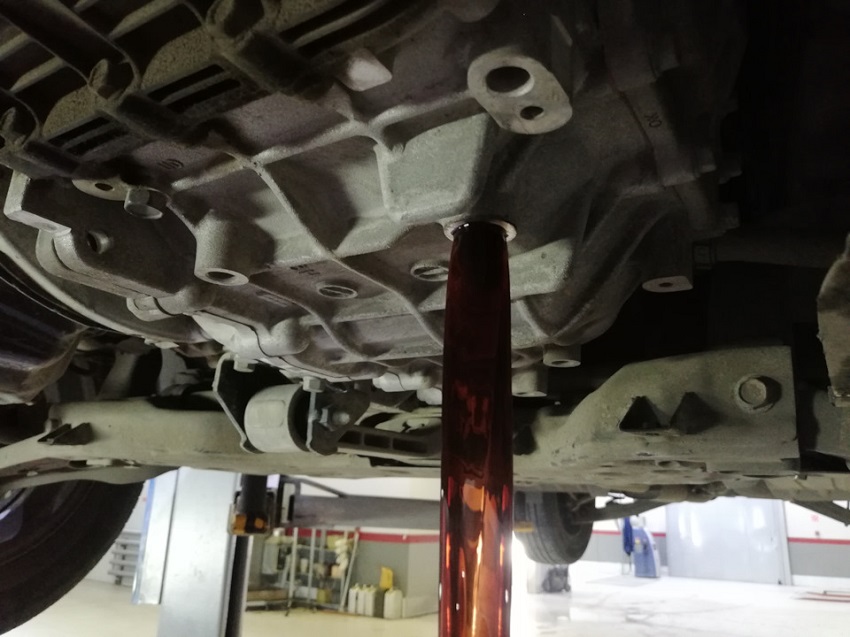

5. Поверните ключом размером 24, откройте сливную пробку и удалите старую жидкость. Обычно количество сливаемого масла составляет примерно 5 литров.
6. Точно измерьте количество слитой ATF из АКПП Спортейдж 4. Оно понадобится при заливке.

Первый этап замены масла в АКПП Kia Sportage 4 выполнен.

Проверяем уровень масла в автоматической коробке

Для проверки уровня масла в АКПП Спортейдж 4 понадобится подготовить:

• 770 мл смазки ATF;
• мерный литровый стакан;
• лейку;
• шланг с диаметром под заливную горловину;
• тара для приема отработки.

Далее выполняются следующие операции:

1. Kia Sportage 4 устанавливается на смотровую яму с соблюдением горизонта.
2. При помощи подготовленного материала влить в заливочную горловину 770 мл трансмиссионной смазки.
3. Запустить двигатель, который должен работать на всех последующих этапах.
4. Прогреть мотор.
5. Демонтировать защиту картера.

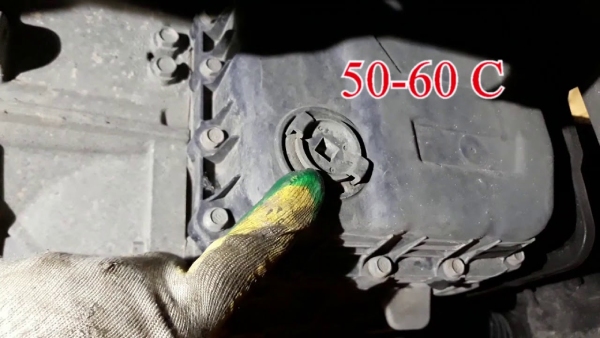

6. Необходимо дождаться пока температура ATF достигнет диапазона в 50-60 градусов. Это можно проверить сканером или на ощупь. Во втором случае понадобится потрогать патрубки с подачей и обраткой на коробку передач. Они должны немного обжигать ладонь.
7. В два цикла осуществить перевод селектора трансмиссии в различные режимы, задерживаясь в каждом из них на пять секунд. При этом силовой мотор должен работать на холостых оборотах.

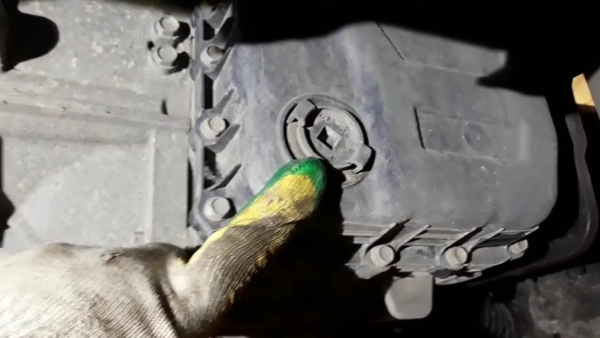

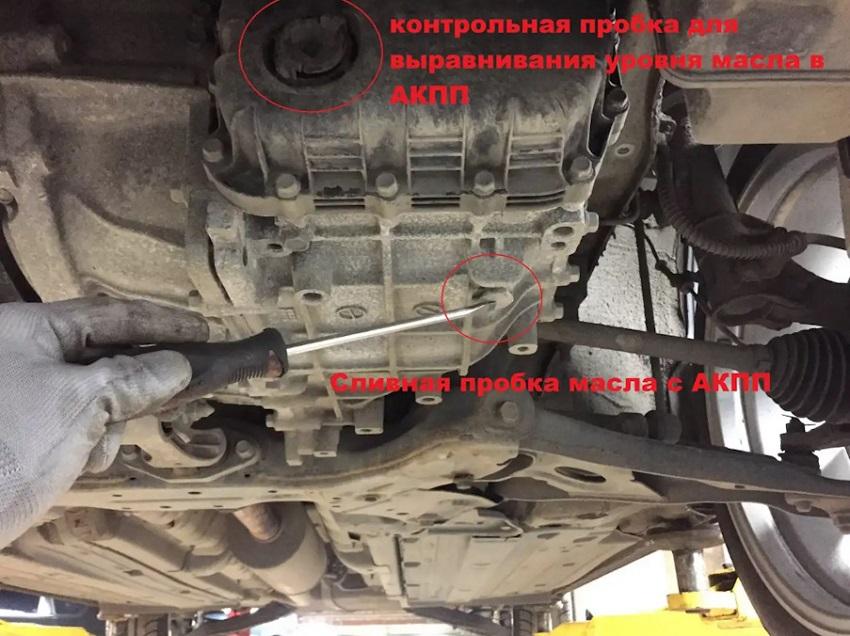

8. На крышке блока управляющих клапанов выкручивается контрольная заглушка уровня ATF.

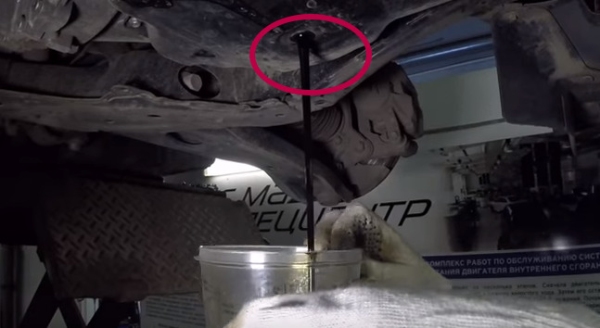

9. При правильном уровне должно наблюдаться вытекание ATF через специальное отверстие тонким равномерным потоком. Излишки стекают быстро, но без давления.

10. На завершающем этапе понадобится закрутить контрольную заглушку, которая защелкнется на фиксаторы.

Замена масла в KIA Sportage 3: инструкция

Поменять масло в АКПП Киа Спортейдж можно:

• частично, без промывки механизма и вскрытия коробки;
• заливая и сливая несколько раз, с демонтажем поддона, очисткой магнитов и установкой нового фильтра;
• полностью, с промывкой трансмиссии специальным оборудованием, нагнетающим жидкость под давлением.

При частичной замене, если владелец Киа Спортейдж не намерен промывать коробку, потребуется около 5 литров жидкости.

При промывке АКПП или полной смене жидкости необходимо подготовить от 10 до 14 литров смазочного продукта (в зависимости от состояния механизма), поскольку часть состава уйдет на очистку автомата от грязи и продуктов износа.

Перечень необходимых расходников и инструментов

При подготовке к замене масла в автоматической коробке Киа Спортейдж потребуется покупка расходников (помимо трансмиссионной жидкости):

• масляного фильтра АКПП
• уплотнительной прокладки поддона
• уплотнений сливной пробки и контрольного отверстия –  (в двух экземплярах).

Из инструментов и приспособлений нужны:

• головки на 10, 23 и 24 мм с воротком-трещоткой и удлинителем;
• пассатижи;
• воронки с резиновым шлангом для удлинения;
• емкости для слива отработки;
• жидкости для очистки поддона.

Также нужна чистая безворсовая ветошь, чтобы протереть насухо внутренние поверхности картера и магнитов АКПП Киа Спортейдж, кусок ткани для защиты пространства вокруг заливной горловины.

Масляный фильтр
Поддон АКПП

Частичная замена масла в АКПП KIA Sportage 3

Работы по частичной замене масла в АКПП Киа Спортаж проводят в гараже, оборудованном ямой. Предварительно нужно проехать на машине около 10 км, чтобы разогреть трансмиссию до рабочей температуры.

Замену масла выполняют в таком порядке:

• Прогретый автомобиль устанавливают над ямой, включают ручник.
• Выкручивают пробки сливного и контрольного отверстий (в последней очищают от стружки магнитный улавливатель), выпуская в пустую емкость отработку (сколько сольется).
• Ставят сливную пробку на место, заменив уплотнение.
• Откручивают и снимают поддон, сливая еще некоторую часть старого масла.
• Выполняют замену масляного фильтра.
• Промывают внутреннюю поверхность поддона, очищают магниты, насухо ветошью протирают детали.
• Демонтируют корпус воздухозаборника, с крышкой и фильтром, чтобы добраться до заливной горловины – головкой на 10 выкручивают четыре болта, снимают узел с направляющих (предварительно отсоединяют воздуховод). Пассатижами раздвигают и сжимают крепеж воздушных рукавов, отсоединят клипсу, которая держит жгут проводки.
• Головкой 23 мм выкручивают заливную пробку.
• Укладывают чистую ткань вокруг отверстия, чтобы масло не проникло в дроссель.
• Вставив шланг от воронки, аккуратно заливают масло, в соответствии со слитым объемом отработки, пока из контрольного отверстия жидкость не начнет вытекать тонкой струйкой.

Вставив шланг от воронки, аккуратно заливают масло

• Закручивают контрольную пробку с новым уплотнением.
• Откручивают исходящий шланг из коробки и опускают в пустую емкость.
• Заводят мотор, включив трансмиссию на нейтральный режим. Оставляют двигатель работать на холостых оборотах, пока сольется около литра жидкости.
• Заливают слитый объем масла.
• Процедуру повторяют около трех раз, пока не станет вытекать чистая жидкость.
• Собирают коробку.

Прогрев трансмиссию Киа Спортейдж, доливают масло, контролируя уровень по сливу из контрольного отверстия.

Полная замена масла

Полная замена масла возможна только в условиях сервисного центра, поскольку требует использования специализированного аппарата для промывки трансмиссионного механизма Киа Спортейдж. Такая процедура позволяет полностью обновить жидкость, очистить коробку от грязи и стружки.

Но многие специалисты считают такой метод замены масла в Киа Спортейдж слишком рискованным, поскольку вымытые частицы грязи и стружки могут забить гидроблок и другие узлы, препятствуя нормальной работе агрегата.

Жидкость можно заменить полностью на новом автомобиле, когда трансмиссия не демонстрирует признаки нарушения регламентного режима функционирования.

Проблемные места

Главные локации детских болезней АКПП – это гидроблок и его соленоиды. При этом надежная работа гидроблока приходится на первые 5-7 лет эксплуатации, а если не допускать перегревов, то есть примеры и 10-летнего безремонтного периода работы “автомата”.

Что касается проблем с соленоидами, то как правило это результат их взаимодействия с загрязненным маслом. Как правило, причинами отказа этих элементов гидроблока является изношенность:

• тефлоновых колец;
• как игольчатых, так и шариковых клапанов-регуляторов;
• а также втулок.

Следующей локацией довольно частых отказов нормальной работы АКПП – это муфта гидротрансформатора. А причина этой проблемы – банальная, а именно агрессивный разгон и такое же последующее дорожное поведение.

Еще одним слабым звеном “автоматов” является гидроплита, которая также из-за взаимодействия с загрязненным и причем перегретым маслом подвержена износу фрикциона, так называемого “бублика”.

Что касается гидроплит для различных модификаций АКПП в рамках одного семейства, то они взаимозаменяемы, так что в случае выхода из строя этого узла на “автомате”, можно его заменить подобным элементом другого родственного агрегата.

Относительно решения этих проблем, то, как правило, вначале появления единичных отказов их легко можно устранить с помощью замены смазки с одновременной промывкой всех масляных каналов гидроблоков. Для запущенных болезней АКПП – это однозначная замена соленоидов, гидротрансформаторов, а то и вовсе – гидроблоков.

При этом обзор для выбора, подходящих для той или иной АКПП гидроблоков нужно делать с использованием Vin-кода Киа Спортейдж.

Кстати, следует иметь в виду, что гидроблоки ранних выпусков A6MF1 работают надежней, чем у новых автоматов, из-за того, что их регулировки имеют более щадящие параметры давлений.

Потому-то прежние “автоматы” считаются “неубиваемыми”, что их настройки не дают нашему брату  осуществлять насильственные действия в отношение муфт гидротрансформаторов, а с ними вместе и в отношении гидроблоков.



Какую трансмиссионную жидкость лучше выбрать

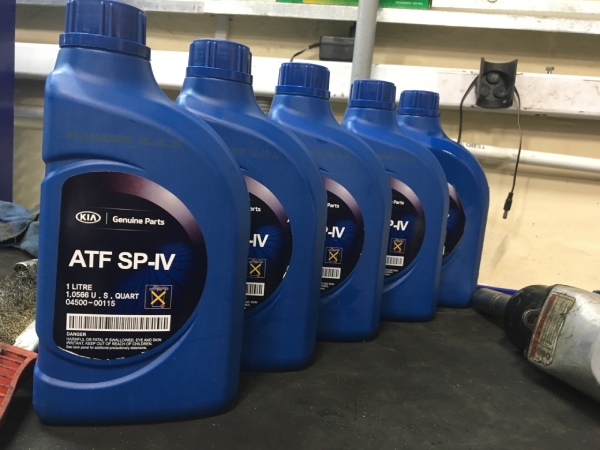

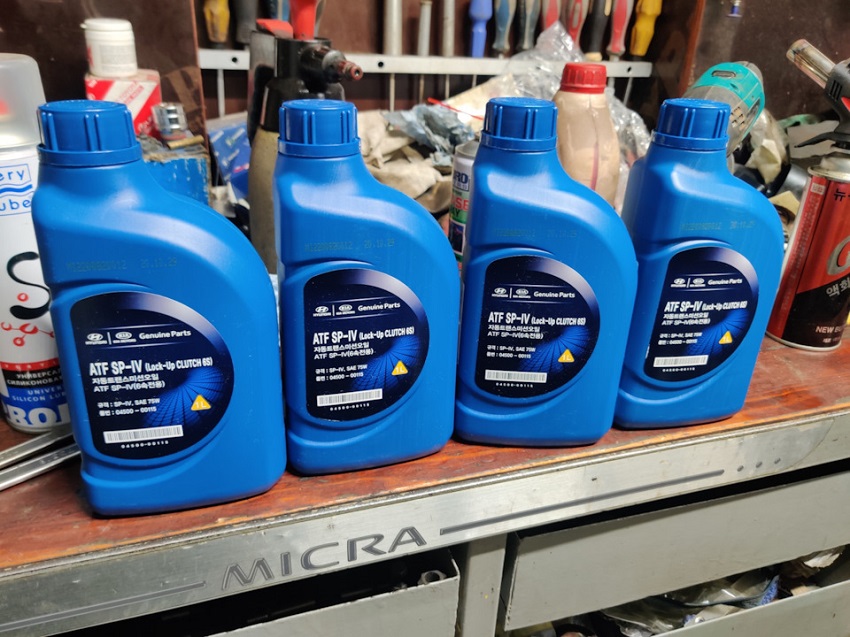

Изготовитель рекомендует заливать в коробку Киа Спортейдж оригинальный смазочный состав от корейского бренда Хендай – Кия марки ATF SP-IV.

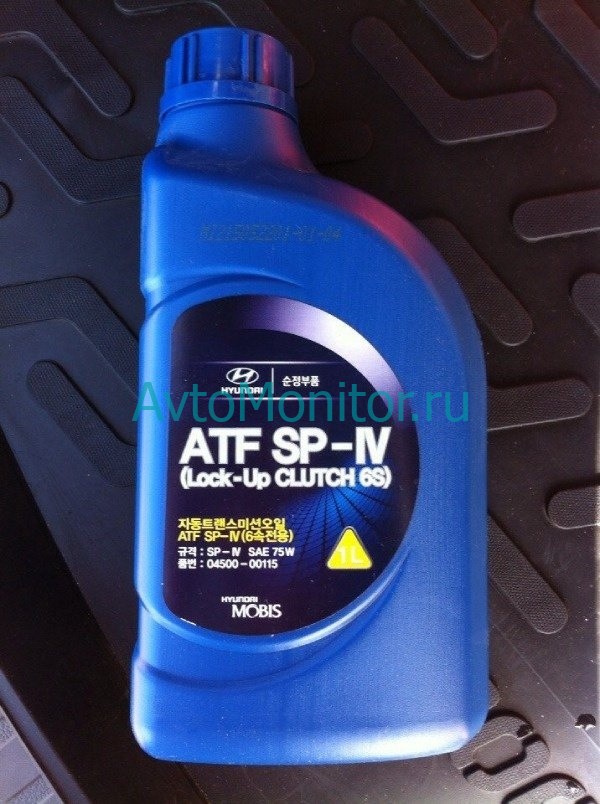

ATF SP-IV

Возможно использование для заливки в АКПП Киа Спортейдж масляных средств с аналогичным допуском: ZIC ATF SP IV, Alpine ATF DEXRON VI и других составов. .

ZIC ATF SP IV
Mobil ATF DEXRON VI

Сколько и какое масло лить

Производитель автомобиля советует заливать оригинальное масло в АКПП Киа Спортейдж 4 с артикулом 04500-00115 (1 л). Однако, учитывая, что данное масло имеет довольно высокую стоимость, многие владельцы предпочитают использовать альтернативное масло ZIC ATF SP 4 с арт. 162646 (4 л) для заливки в свою коробку. Данная жидкость получила положительные отзывы, и на ее бутыле указано, что оно используется на фабрике KIA для первоначальной заправки коробок.

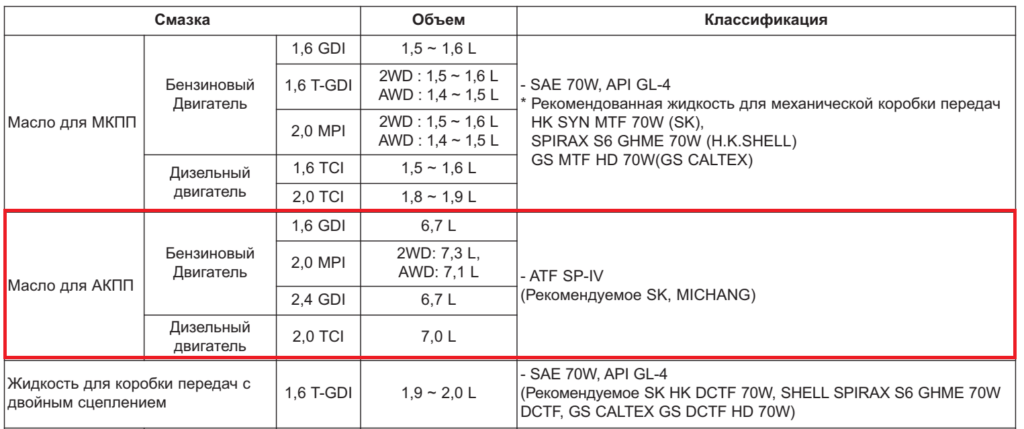

При процедуре смены масла в коробке на Киа Спортейдж 4 необходимо также использовать уплотнительное кольцо из алюминия для сливного болта с арт. 21513-11000, а также резиновую прокладку для контрольной пробки с артикулом 45285-3B010. Эти запасные части очень важны для обеспечения герметичности системы АКПП после смены масла. Может кому-то пригодится артикул пробки контроля уровня — 45285-2610.

Бренд                                                                                  Артикул

KIA ATF SP-IV	04500-00115
ZIC ATF SP-4	162646 132646
Ravenol ATF SP-4 Fluid	4014835714090 4014835714014
Цены указаны для Москвы на май 2023
Актуальную цену можно узнать перейдя по ссылке

Для того чтобы произвести полную смену масла в коробке (А6MF1) Киа Спортейдж 4, требуется приобрести 10-12 литров. Для частичной хватит 5 литров. Вообще в коробке 7,1 литра смазивающей жидкости.

Рекомендации производителя

Автоматические коробки для KIA Sportage производит японская компания Jatco. Производитель коробок рекомендует регулярно заменять в них масло. Масло загрязняется продуктами фрикционного износа, окисляется при высоких температурах и нагрузках.

Интервал замены масла

Jatco рекомендует заменять масло в автоматической коробке через 40-60 тыс. км. пробега или каждые 2 года.

Преимущества полной замены

Масло в автоматической коробке лучше менять полностью — 100% объема. При частичной замене больше половины старого масла не сливается, а смешивается с новым и остается в коробке.

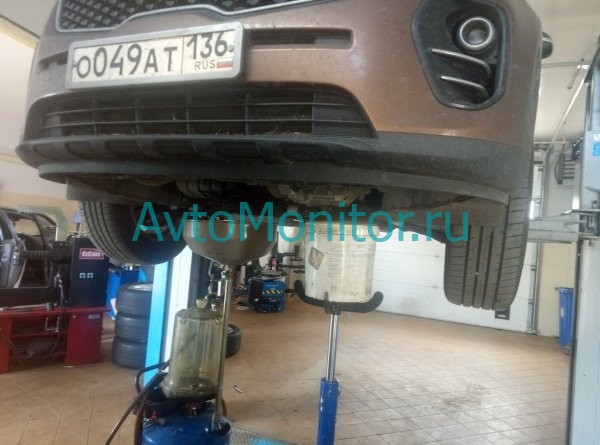

Оборудование MotulEVO для полной замены масла автоматических коробок

Для полной замены масла в коробке требуется специальное оборудование. Оно подает в коробку новое масло до тех пор, пока все старое не заменится. Мы используем стенды MotulEVO для полной замены масла в автоматических коробках. Один стенд можно использовать для разных трансмиссионных масел без перемешивания. Клиенту выдается распечатка с точным количеством использованного масла. Прозрачные трубки для подачи чистого и слива грязного масла позволяют визуально контролировать процесс.

Очистка магнитов поддона

На поддоне коробки расположены магниты. Они улавливают металлические частички фрикционного износа и не позволяют им вместе с маслом попасть в механизм. При снятии поддона мы очищаем эти магниты от загрязнений.

Промывка внутреннего фильтра грубой очистки

Металлический внутренний сетчатый фильтр грубой очистки улавливает частички фрикционного износа. Продукты износа со временем забивают фильтр грубой очистки. Это препятствует нормальной циркуляции масла в коробке. Мы снимаем и полностью очищаем внутренний фильтр. Промываем его специальным средством и продуваем сжатым воздухом. На некоторых моделях используется тканевый фильтр грубой очистки. Очистить тканевый фильтр невозможно. При необходимости производим его замену на новый.

Мифы и заблуждения

В интернете можно встретить множество статей по замене масла в автоматической коробке. Ниже приводим распространенные ошибочные мнения:

• Миф: Масло в автоматической коробке менять не нужно.

  Действительность: Масло загрязняется продуктами фрикционного износа, окисляется и теряет свои защитные свойства. Все производители трансмиссионных масел выпускают для каждого типа автоматической коробки масло для замены. Производители автоматических коробок рекомендуют регулярную замену масла каждые 40-60 тыс.

• Миф: Аппаратная замена может привести к попаданию продуктов износа в механизм коробки.

  Действительность: У автоматической коробки имеется внешний радиатор. В радиатор поступает из коробки горячее масло. Из радиатора возвращается в коробку охлажденное. Мы подключаемся не к коробке, а к радиатору. Забираем из радиатора старое масло, а возвращаем новое. Никаких изменений потока масла внутри коробки при аппаратной замене не происходит. Нет никакой опасности попадания продуктов износа в механизм коробки.

• Миф: Коробка привыкает к старому маслу, а новое ей навредит.

  Действительность: Производитель в некоторые модели устанавливает датчик старения масла. Показания датчика старения масла заводятся в блок управления коробки. Блок адаптирует работу коробки к ухудшающимся характеристикам масла. При замене масла в таких коробках предусмотрена процедура сброса датчика старения. К старому маслу коробка действительно пытается адаптироваться, но новое масло всегда лучше старого.

Как часто нужно менять масло в коробке передач KIA Sportage 3

Изготовитель Киа Спортейдж рекомендует проводить замену масла в автоматической коробке передач каждые 75 000 км пробега. Но периодичность может сократиться, если выявлены признаки, указывающие на утрату смазкой исходных технических характеристик:

повышение густоты; изменение цвета – масло темнеет, становится мутным; большое количество пузырьков воздуха и пены; характерный запах гари; повышение температуры АКПП.

Но если трансмиссия Киа Спортейдж начала работать некорректно (появились рывки, толчки, передачи переключаются с замедлением или не включаются вовсе), замена масла не решит проблему.

В данной ситуации необходимо разбирать АКПП, выполняя дефектовку и устанавливая новые детали взамен изношенных.

Частичная замена

Для частичной замены масла в автоматической трансмиссии Спортейдж 4 поколения понадобится подготовить:

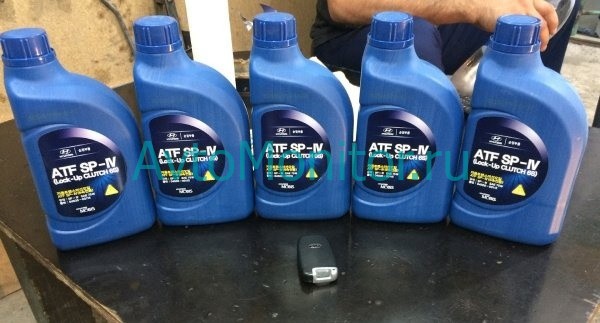

1. Смазочный материал фирмы HYUNDAI/KIA с артикулом 0450000115, в объеме пяти литров. В качестве альтернативного варианта можно воспользоваться маслом для АКПП ZIC, которое реализуется в объеме один и четыре литра. Артикулы — 132646 и 162646;
2. Если наблюдается износ или повреждение прокладок и пробок на АКПП, то рекомендуется использовать следующие артикулы компании HYUNDAI/KIA:

Оригинальное — 0450000115

• 45324-39000 – пробка поддона;
• 45323-39000 – уплотнительное кольцо под пробку поддона;
• 45286-3B010 – пробка контрольного отверстия;
• 452853-B010 – прокладка под контрольную пробку.

Частичное обновление смазочного вещества в автоматической коробке передач Sportage 4 поколения подразумевает использование порядка четырех с половиной литров ATF. После сливки и заливки ATF, следует выставить уровень, используя контрольное отверстие.

Для частичной смены потребуется 5 литров

При этом температура смазочного материала должна находиться от пятидесяти до пятидесяти пяти градусов. Также понадобится дважды прогнать селектор АКПП Киа Спортейдж 4 поколения по всем режимам, останавливаясь на каждом порядка пяти секунд. Доливка осуществляется до момента появления трансмиссионной жидкости в контрольном отверстии. Далее остаётся только закрутить пробку на отверстие.

Каковы особенности смены?

Одной из самых надежных коробок считается A6MF1. Ориентировочный ресурс – 300 тыс. км. Чтобы агрегат смог выработать весь заложенный производителем потенциал, необходимо каждые 65-70 тыс. км менять масло (ATF SP-IV) в объеме 7.3 литра и ставить новый оригинальный фильтр. Другой автомат A6GF1 оказался менее надежным – ресурс около 250 тыс. км. Оптимальная периодичность обслуживания этого агрегата – раз в 55-60 тыс. км. Для замены потребуется 7.3 литра новой ATF и оригинальный фильтр. В эту коробку также стоит лить рекомендованный производителем материал ATF SP-IV.

Многие автовладельцы предпочитают обслуживать автомобиль, включая трансмиссию, самостоятельно. Отсюда возникает вопрос: «как самостоятельно сменить масло в коробке?». Стоит придерживаться такой инструкции:

• Откручиваем сливную пробку, полностью сливаем ATF.
• Ставим новое уплотнительное кольцо на пробку.
• Затягиваем пробку (момент затяжки 34.3 -1 Нм).
• Через заливной верхний болт льем новую ATF SP-IV.
• Проверяем окончательный уровень трансмиссионной жидкости.

Частичная смена подойдет для автомобилей со средней степенью запущенности. Если коробка на протяжении всей эксплуатации обслуживалась исправно, можно смело полностью менять ATF с подключением аппарата.

Интервал замены смазки в АКПП Спортейдж 4

Правила ТО рекомендуют проверять смазку в АКПП на 45 тысяч километров и заменять на 90 тысячах.

Но водители корейского кроссовера, уже поменявшие смазку в «автомате» Sportage 4, утверждают, что интервал замены лучше сократить вдвое.

Меняйте масло в АКПП Киа Спортейдж 4 раза каждые 45 тысяч км, а лучше делать полную замену.

Регламент замены масла в АКПП

Есть среди представителей нашего гаражного сообщества две стойких и, скажем, так, непримиримых, соперничающих между собой группы по поводу того, что стоит ли менять масло в АКПП по регламенту или это можно и не делать, так как трансмиссионная смазка залита в “автоматы” на весь срок службы.

При этом противники замены трансмиссионки аргументируют это тем, что в инструкциях с тех же Киа Спортейдж с АКПП крайних генераций отсутствует ранее существующий раздел замены смазки в АКПП. Который между прочим предписывал осуществлять замену смазки в “автоматах” при достижении 60 тыс. и даже при 40 тысячных пробегах в случаях агрессивного вождения.

Мы же склонны поддержать мнения сторонников регламентной замены смазки в автоматических трансмиссиях. Во-первых, потому, что само понятие “срок службы” воспринимается весьма условно. Например, за границей предельным сроком службы считается 3-5 летний период использования машины, как раз до того времени, когда тамошние авто обыватели решают приобрести новую модель.

Во-вторых, мы уже ссылались на то, что 10-летняя эксплуатация АКПП старых модификаций, а значит с соблюдением регламентной замены смазки позволяла достигать 250 тыс. и даже 300 тыс. преодоленных расстояний без ремонта “автоматов”.

Ну и, в-третьих, почему нужно менять масло в АКПП – это потому, что на “автоматах” установлены масляные фильтра.

Как меняют масло в АКПП Hyundai/KIA?

Несмотря на то, что некоторые дилеры заявляют о том, что АКПП – «необслуживаемый» агрегат, менять ATF-ку следует в четко установленный и регламентированный срок. Для 6-ступенчатых автоматов Hyundai/KIA периодичность в 50-60 тыс. км считается идеальной. Часто после покупки машины на вторичном рынке перед новым владельцем авто стоит непростой выбор – менять или не менять масло в коробке. Пробег часто сматывают, сервисную книжку не всегда заполняют правильно, доходит до того, что о смене забывают сами дилеры. В итоге, автомобилист не знает, что делать.

Если масло не меняли 100 тыс. км или больше, то автомат действительно легко вывести из строя. С подключением специального аппарата для полной замены ATF происходит следующее: вымываются различные отложения, которые не препятствовали нормальной работе АКПП, забиваются каналы, что ведет к ухудшению охлаждения агрегата. В результате коробка передач без нормального охлаждения быстро «умирает».

Когда водитель не знает, когда была произведена замена трансмиссионной жидкости, но желает устранить рывки, пинки и другие признаки неправильной работы автомата, специалисты выписывают щадящий метод обслуживания АКПП – частичная замена ATF

Без аппарата невозможно слить весь объем масла, поскольку большая часть материала даже после слива будет находиться в движущихся полостях агрегата. Но за 2-3 частичные смены с интервалом 200-300 км жидкости вполне реально обновить 70-90% масла. Логика таких действий проста: новая ATF-ка, попадая в коробку, обновляет старую жидкость и способствует восстановлению изначальных характеристик. Как показывает практика, так довольно часто устраняются следующие симптомы поломки трансмиссии:

• пинки, рывки автомобиля при наборе скорости;
• неправильное включение передач;
• дерганье авто в начале движения.

Но стоит понимать, что переход АКПП на аварийный режим работы, взлет оборотов в начале движения (пробуксовка) и другие признаки могут указывать на наличие серьёзной поломки агрегата. Замена ATF в коробке Hyundai/KIA – не «лечение», а профилактика «заболеваний». Если поломки нет, коробка исправно работает, то она точно также будет исправно работать и после полной/частичной смены жидкости. Аппарат разумно подключать, когда автовладелец исправно обслуживал агрегат каждые 50-60 тыс. км. Полностью обновив рабочую жидкость, можно поспособствовать серьёзному увеличению ресурса агрегата.
