Замена лампочек в фарах Киа Рио

Какие лампочки нужны?

Неисправность световых приборов является проблемой для водителя, по правилам дорожного движения она препятствует эксплуатации автомобиля. Поэтому, если перегорел один из габаритных огней, лампочку в них нужно менять незамедлительно. Какие световые элементы для этого требуются?

В передних фарах можно найти осветительные приборы трех видов:

• лампы ближнего/дальнего головного света;
• габаритного света;
• поворотники.

Менять перегоревшую лампу желательно в паре с аналогичной, находящейся во второй фаре. Для головных огней нужно выбрать галогеновые расходные элементы с маркировкой Н4 и мощностью 55/60 Вт Для замены габаритных огней водителю потребуется лампа с цоколем 5w5 и 5 Вт.

Лучше приобретать светодиодные модели, их преимущества – более мощный световой поток и более длительный период работы. Галогеновые модели меняются один раз в 2-3 года.

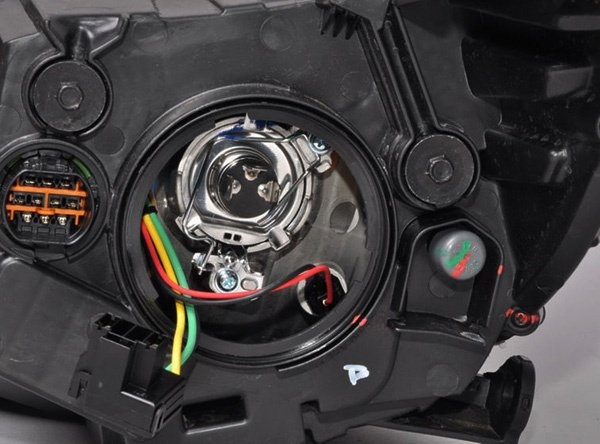

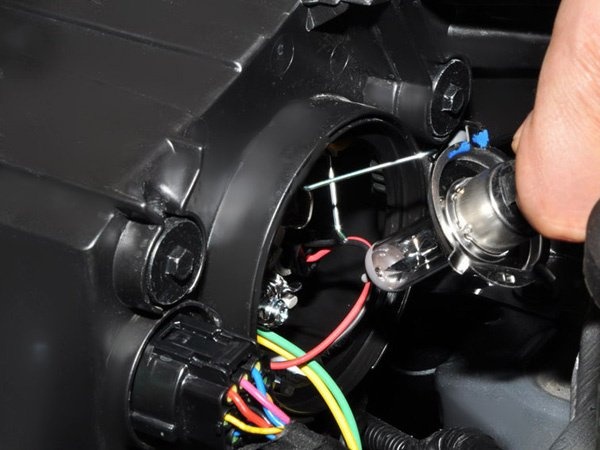

Пошаговая инструкция замены лампы ближнего и дальнего света

Для того, чтобы заменить лампы ближнего и дальнего света на Kia Rio необходимо выполнить следующий порядок действий:

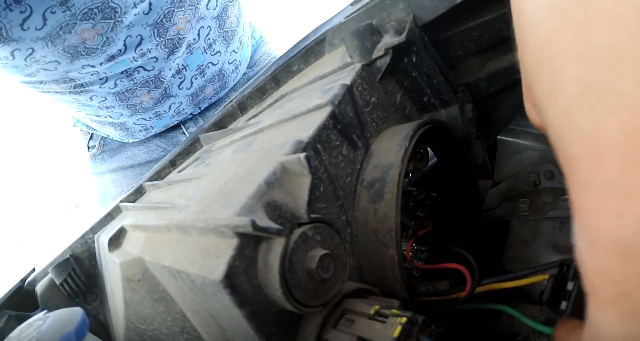

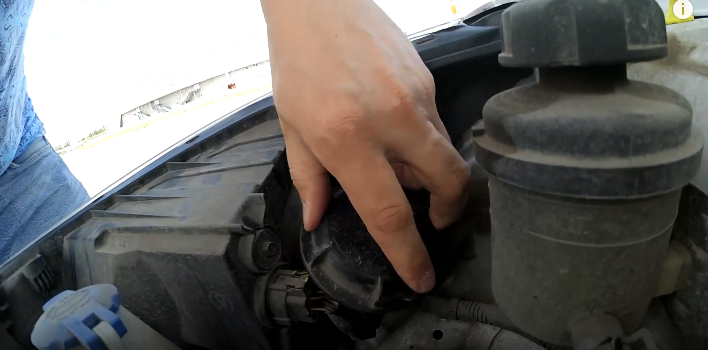

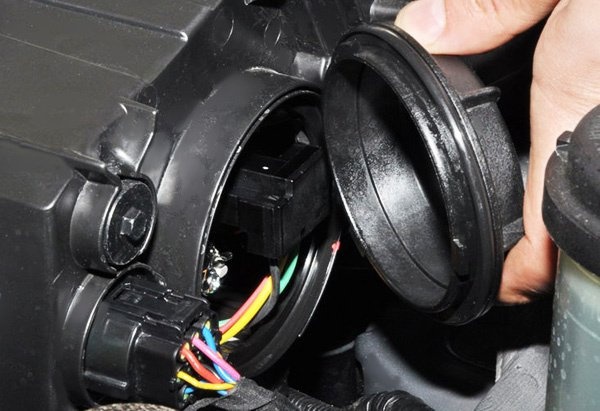

1. Открываем капот автомобиля и откручиваем крышку фонаря.

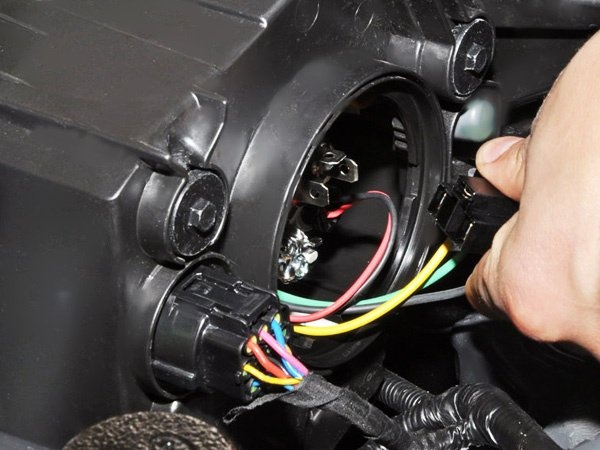

2. Нажимаем на усик, он должен отскочить в сторону и откидываем фишку внутри фонаря.

3. Вынимаем старую лампу.

4. Установка и сборка происходит в обратной последовательности.

Элементы освещения для фар Kia Rio, их виды и характеристика

В современных моделях корейских автомобилей Kia третьего поколения для освещения оптики используются следующие типы лампочек:

• галогенный (H4), с металлической основой, мощностью 55/60 Вт, установлен в фарах;

Замена лампочек в автомобиле: казалось бы, проще? Ведь кто захочет принять свой Рио на вооружение из-за столь банальной проблемы?

• P21W мощностью 21 Вт, оснащенный металлической основой диаметром 15 мм, колбой 26,5 мм — устанавливаются на задние противотуманные и фонари заднего хода;
• PY21W, аналогичные по конструкции световым приборам P21W, но только с лампочкой оранжевого цвета, устанавливаются на поворотники (в моделях автомобилей Kia Rio 3 изделия с крашеными стеклами доступны только в поворотниках фар);
• осветительные элементы марки W5W мощностью 5 Вт, со стеклянным основанием, которые стоят на габаритных огнях, а также аналогичные им с крашеной лампочкой WY5W (на боковых стрелках);
• галогенные лампы H27W / 2 мощностью 27 Вт, установленные на передние противотуманные фары;

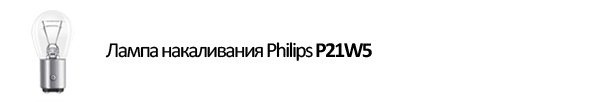

• P21 / 5W, используется для задних стоп-сигналов;
• осветительные приборы марки W16W, применяемые для дополнительного стоп-сигнала.

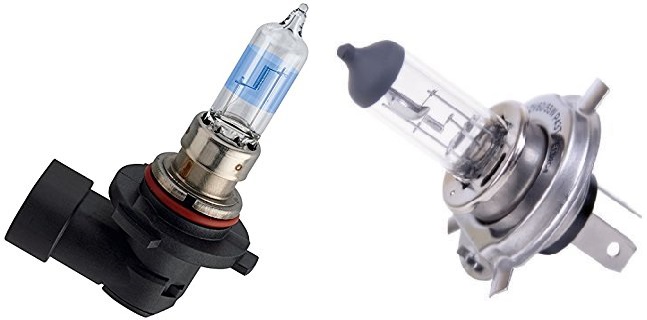

Осветительные элементы марки H4, используемые для дальнего и ближнего света на Kia Rio, обладают определенной прочностью, при номинальном напряжении 13,2 вольта (рассчитаны на 600 часов непрерывного света). Изменение этого напряжения даже на 5% существенно меняет их ресурс. При меньшем напряжении их продолжительность увеличится на 60%, а при более высоком — уменьшится на 40%. Каждая фара имеет только один из этих огней ближнего / дальнего света, каждая из которых имеет свой собственный провод.

Газовые осветительные приборы Н4 бывают следующих типов:

• стандартные, выпускаются практически всеми производителями (Philips, Osram, GE или Narva);
• легкие элементы с более длительным сроком службы, например, Philips LongLife EcoVision — сегодня они наиболее актуальны по отношению к новым требованиям, включают ближний свет при движении по трассе днем, срок их службы в 4 раза больше;
• осветительные элементы с повышенным световым потоком (например, продукция Narva H4 RP50+);
• всесезонное освещение с желтоватым светом;
• лампочки повышенного визуального комфорта, свечение которых приближено к спектру дневного света;
• автомобильные осветительные приборы большой мощности.

Советы при покупке автомобильных ламп

1. Приобретать лампочки в качестве головного света желательно у известных производителей, таких как: Philips (и его бренд Narva), а также OSRAM и GE.

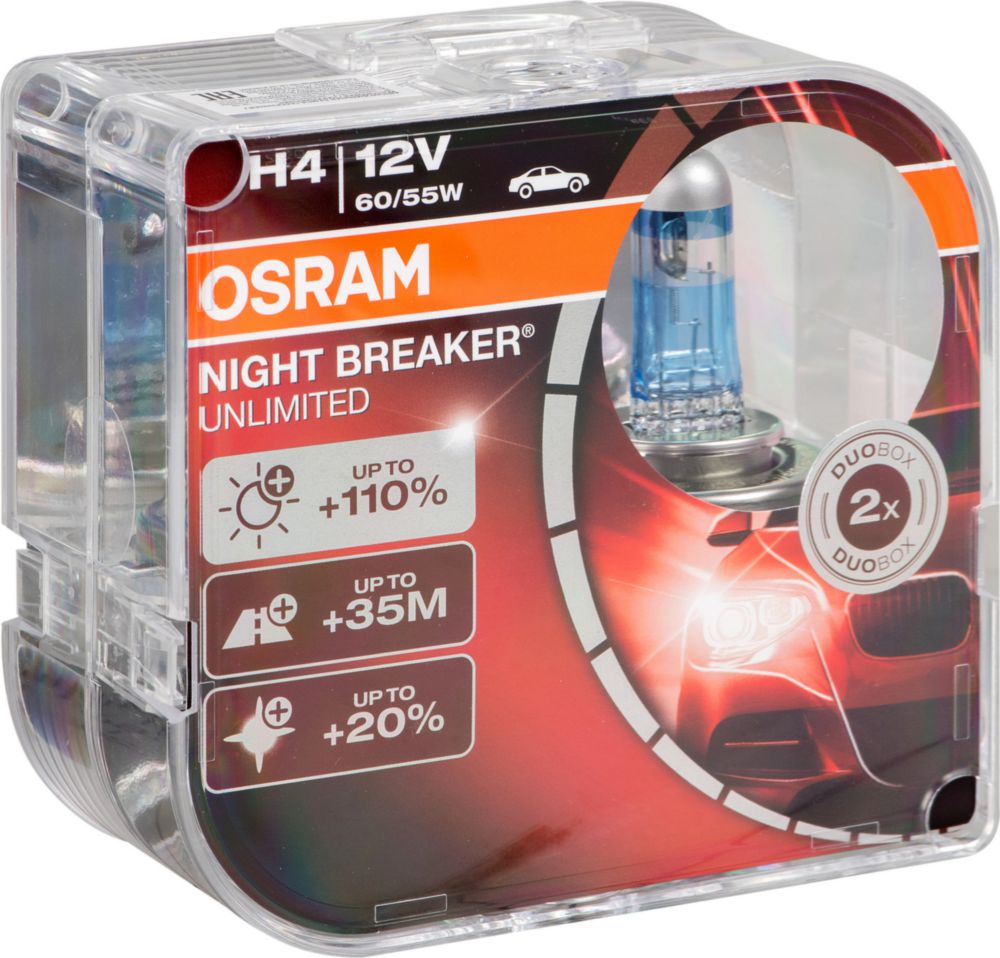

2. Не устанавливайте лампы увеличенной яркости, например OSRAM Night Breaker, это может привести к перегоранию предохранителя или электропроводки.
3. Покупать лампочки необходимо с характеристиками, которые совпадают с заводскими параметрами.
4. Специалисты не рекомендуют покупать лампочки для замены с пометками: Offroad use only или Not for use in Europe, по нормам ЕЭК ООН, так как они не сертифицированы.
5. Вместо галогеновых источников света нельзя применять светодиодные, они не в состоянии обеспечить оптимальный световой поток.
6. Конструкция фар автомобиля Киа Рио-3 спроектирована на определенную высоту нити накаливания изделия, что способствует оптимальному световому потоку.
7. Применяйте для качественного головного освещения Киа Рио-3 лампочки с цветовой температурой 4000 и 6500 К.
8. Из соображений эффективности и практичности лучшим вариантом ламп для Киа Рио-3 можно смело считать галогенные.


Внимание. Галогеновые лампы содержат газ под давлением, который в случае разбития стекла может вызвать вылет его осколков.

Любой автовладелец должен позаботиться о качественном ближнем освещении, так как от него во многом зависит безопасность его и его пассажиров, а также безопасность остальных участников дорожного движения.

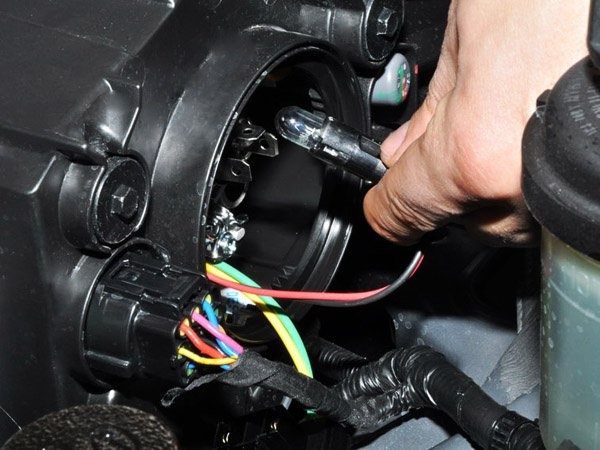

Как поменять габариты на Киа Рио?

Зная, как поменять лампы в фарах Киа Рио, можно не обращаться на сервис и чувствовать себя уверенно в любой дорожной ситуации.

Алгоритм работы показан с левой фарой, для правой он отличаться не будет:

• захватить руками защитный футляр фары за ребра и осторожно открутить его, при работе можно почувствовать момент, когда сопротивление колпака сократится;

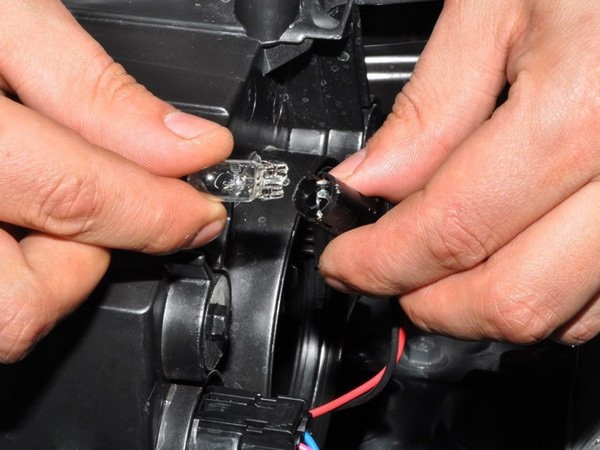

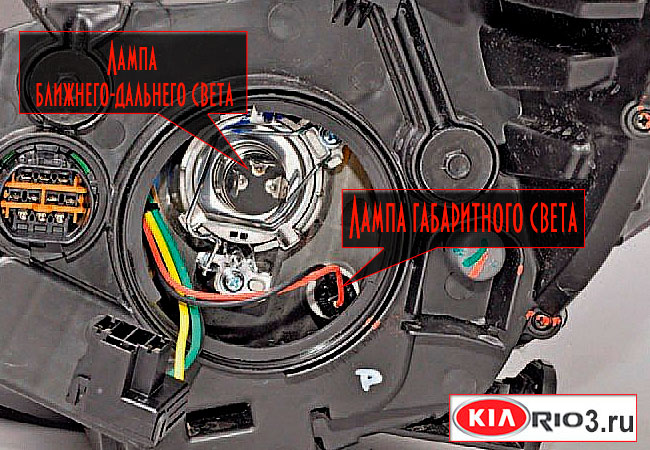

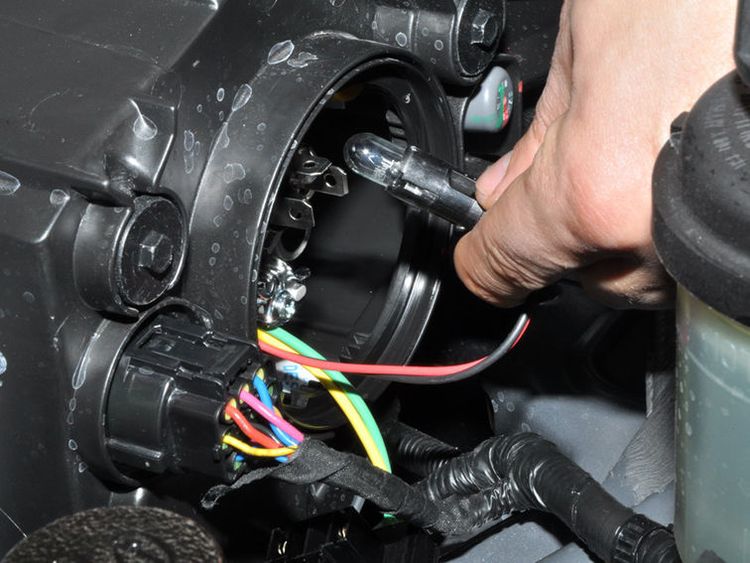

• слева от лампы головного света расположен цоколь для габаритов. Найти его;
• руками в перчатках достать патрон, его не нужно проворачивать, достаточно потянуть на себя;
• из патрона достается перегоревшая лампочка и в него вставляется новая;

• перед тем, как вставить патрон на место, в фару, включаем габаритные огни и проверяем работу лампочки (делать не обязательно, но это залог того, что вы не закроете фару с нерабочей лампочкой);
• патрон с заменённой рабочей лампочкой вставить на отведенное ему место;

• надеть крышку обратно.

Замена ламп стоп сигнала поворота и заднего хода kia rio

Открываем багажник и поднимаем обивку расположенную на стенках багажника справа и слева.

Также поворачиваем против часовой стрелки патрон и вытаскиваем лампочку стоп-сигнала, нажимая на лампочку поворачиваем против часовой стрелки, вынимаем.

Все лампочки в данном модуле меняется по похожему принципу.

Как заменить лампу ближнего света на Kia Rio?

Лампочки ближнего света в фарах Киа Рио меняются так же легко. Для уточнения деталей работы можно предварительно изучить видео. Работу требуется проводить только в чистых перчатках, случайное прикосновение рукой к стеклу галогеновой лампы оставит на нем несмываемые следы, существенно ухудшающие работу осветительного прибора.

Для проведения замены необходимо:

• открыть капот автомобиля;
• снять наружный блок предохранителей, после этого открутить внутренние защитные щитки левой и затем правой фары. Крышка снимается поворотом по часовой стрелке;
• головные элементы находятся прямо в центре фары, за колодкой, обеспечивающей ее питания. Отсоединить их от колодки проводов;
• найти пружину-фиксатор, удерживающую лампу. Ослабить ее (отжать) и отвести от места крепления;
• достать лампочку, поставить новую;
• собрать весь осветительный прибор в обратном порядке.

Габаритные огни, туманки, фары ближнего и дальнего света, подсветка номера — все эти осветительные приборы должны работать без перебоев.

Водитель, который может самостоятельно поменять лампочки на своем авто, будет всегда чувствовать себя уверенно на трассе.

Причины частого перегорания ламп ближнего и дальнего света на Киа Рио

Довольно часто владельцы Киа Рио жалуются на довольно частый выход из строя ламп ближнего и дальнего света. Ведь очень часто требуют замены имен, что и понятно: ведь работают практически постоянно. Если предыдущие автовладельцы включали свет ночью и в непогоду, то теперь по правилам он должен всегда гореть во время движения.

как подключается лампа в фаре от Киа Рио 2016 г.в.

Вторая частая причина перегоревших передних и задних фонарей — попадание влаги. Причина этого обычно в треснувших или плохо подогнанных резиновых уплотнителях, расположенных между корпусом проектора и стеклом. На наличие проблемы указывает периодическое запотевание фары изнутри.

Галогенные лампы могут не загореться из-за неправильной установки. Во время этой процедуры не следует прикасаться пальцами к стеклянной поверхности. Следы смазки значительно сокращают срок службы лампочки. Также, хотя в редких случаях, лампы не загораются из-за слишком высокого напряжения, подаваемого генератором автомобиля, или плохого соединения клемм.

Снятие блок-фары

Прежде всего необходимо снять передний бампер – тем самым обес­печиваем доступ к нижнему болту крепления блок-фары и освобождаем левый кронштейн ее крепления.

Нажав на фиксатор колодки проводов, отсоединяем колодку от разъема блок-фары.



Головкой «на 10» отворачиваем болт правого верхнего крепления блок-фары к кузову.

Тем же инструментом отворачиваем болт нижнего крепления блок-фары к кузову…



…и снимаем блок-фару. Устанавливаем блок-фару в обратной пос­ледовательности. После установки блок-фары регулируем направление пучка света.

Меняем лампы

При замене лампочек в Киа Рио четвертого поколения необходимо соблюдать следующие меры предосторожности:

1. заменяют только полностью остывшие световые приборы в перчатках и очках;
2. при установке исключите прямой контакт голой руки с лампочкой, избегайте механических повреждений и царапин;
3. испытание лампы допускается после установки в фару;
4. при обнаружении трещин или других повреждений лампочки необходимо заменить светильник.

Имейте в виду, что галогенные лампы находятся под давлением газа. Это сопровождается опасностью взрыва воздушного шара.

Габаритные огни

Лампочка W5W в габаритах Киа Рио 4 меняется следующим образом:

1. Капюшон поднимается.
2. Снимите защитную крышку с задней части фары.

Поворотник передней блок фары

Если вам необходимо заменить передний указатель поворота Киа Рио 4 PY21W, вам необходимо будет руководствоваться схемой ниже:

1. Капюшон открывается.
2. Картридж извлекается из оптического блока, поворачивая его влево, пока выступы не совпадут с прорезями.

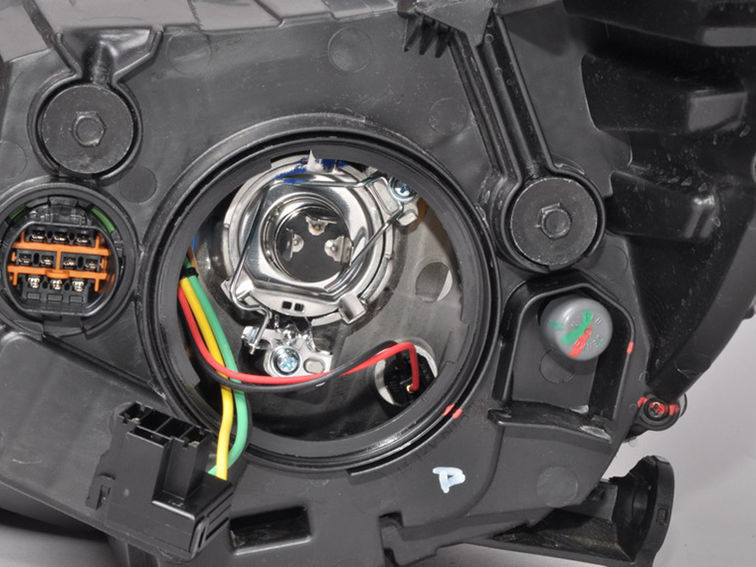

Ближний/дальний свет

Замена лампы H4LL (55-60 Вт) в фаре Киа Рио четвертого поколения, отвечающей за работу ближнего и дальнего света. Изменить:

1. После открытия капота снимается защитный кожух с задней части фары.
2. Чип вынимается из картриджа.

Подсветка поворотов (не во всех комплектациях)

заменить поворотник Киа Рио 4 поколения H7L можно после снятия защитного кожуха поворотом влево. После этого чип отключается от светового прибора. Осталось снять пружинный зажим, сжать его концы и поменять подсветку.

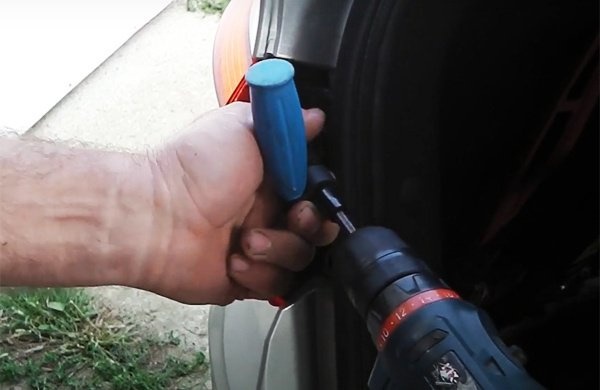

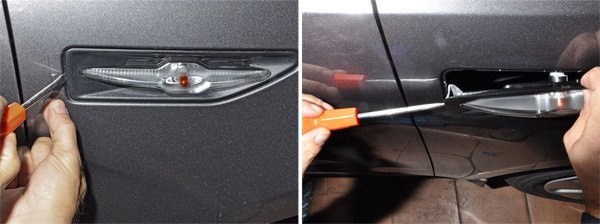

Указатель поворота на крыле

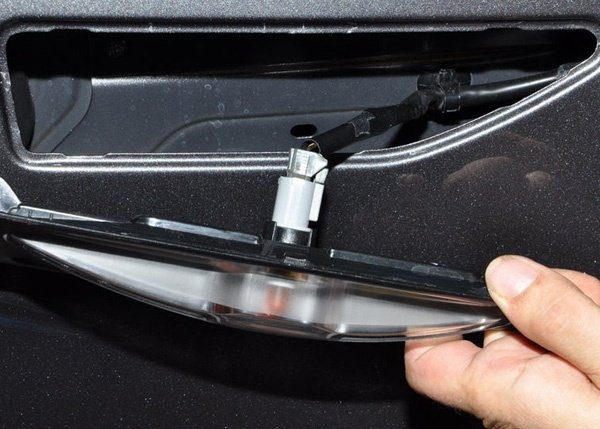

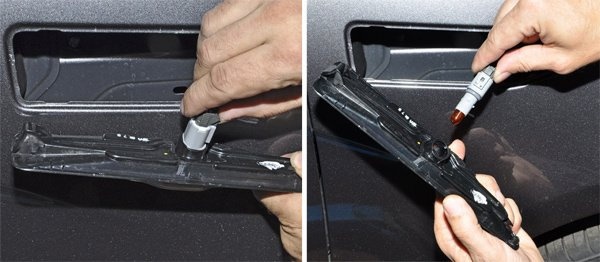

Процесс замены лампочки указателя поворота на крыле Киа Рио 4 поколения:

Узел указателя поворота вставляется аккуратно, чтобы не повредить краску.

Лампы стоп сигнала и габаритов

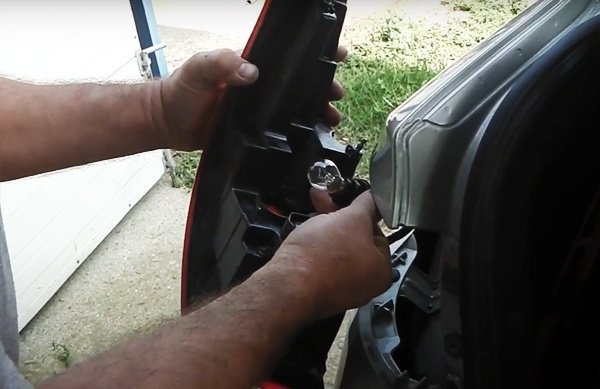

Для замены стоп-сигнала и габаритного света P21 / 5W на Киа Рио четвертого поколения:

1. Поднимите крышку багажника.
2. Откройте крышку сервиса. Нажмите на подушку до щелчка, ослабьте давление и вытяните подушку.
3. Снимите крепежные винты заднего фонаря.
4. Фара вынимается из технологического отверстия в кузове, провода отсоединяются.
5. Поворачивая корпус контактной части против часовой стрелки до совпадения выступов с отверстиями на фаре, снимите ее с гнезда.
6. Колба снимается аналогичным образом, но предварительно прижимаясь к контактной части.

Поворотник в задней блок фаре

Для замены лампы поворотника заднего фонаря Киа Рио 4-го поколения PY21W предварительно открывается багажник и снимается сервисная крышка.

В дальнейшем выполняются следующие операции:

Отверткой Phillips откручиваем крепежные винты узла фары, снимаем ее с сиденья.

Замена лампочек на крышке багажника

Для замены лампы Р21 на крышке багажника Киа Рио четвертого поколения сначала снимаем декоративную накладку салона. Для этого откручиваем девять крепежных винтов.

В дальнейшем патрон разбирают, поворачивая его против часовой стрелки до совпадения выступов с отверстиями в узловом элементе крышки багажника.

Остается только потянуть лампочку на себя, чтобы вынуть ее.

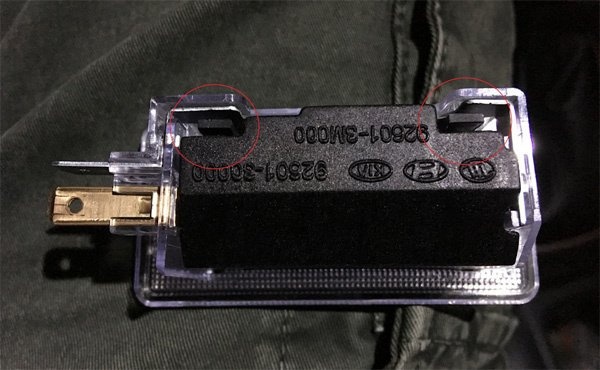

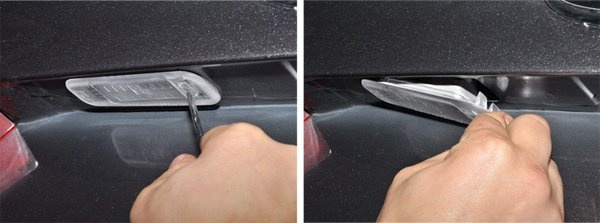

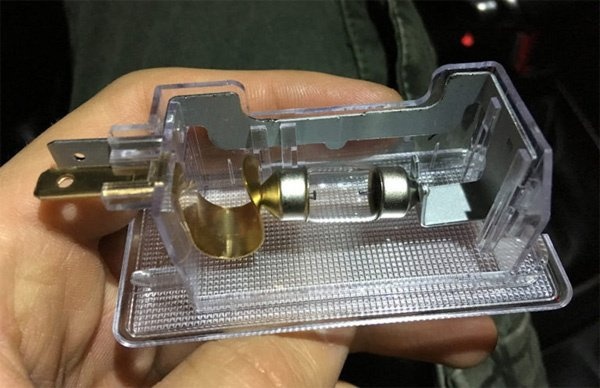

Освещение номера

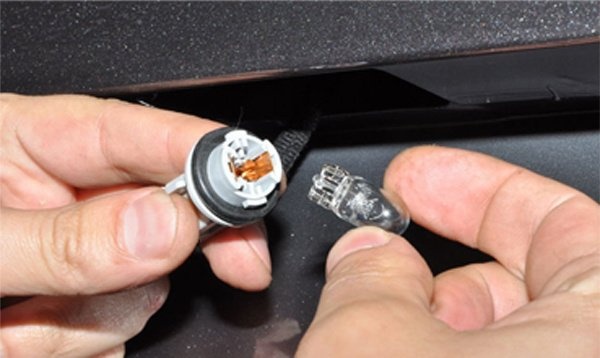

Для замены лампочки типа W5W в подсветке номерного знака Киа Рио четвертого поколения необходимо:

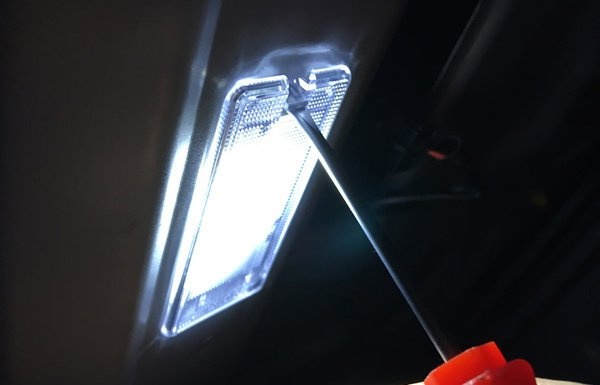

Поднимите крышку отверткой с плоским лезвием и снимите ее с корпуса на корпусе.

Что делать если лампа вышла из строя?

Несколько советов при покупке автомобильных ламп:

1. Лучше покупать лампы известных брендов, например: Philips (бренд Narva), GE и OSRAM.
2. Не покупайте лампы с «улучшениями», т.к. их электрические характеристики могут не подходить к расчетным заводским для Киа Рио-3.
3. Не покупайте лампы с пометками: Offroad use only («Для внедорожного использования»), а также Not for use in Europe («Не использовать в Европе»). Подобные лампы нельзя устанавливать, потому, что они не сертифицированы по нормам ЕЭК ООН.
4. Не используйте для ближнего/дальнего света вместо галогеновых светодиодные лампы. Это связано с тем, что конструкция фары рассчитана на определенную высоту нити накаливания, что дает оптимальный световой поток. Светодиодная лампа подобного светового потока не обеспечит. Кроме того, фары со светодиодными лампами могут запотевать. Это связано с низкой температурой их нагрева.
5. Используйте для ближнего/дальнего света лампы с цветовой температурой 4000 и 6500 К (оптимальные параметры при которых глаза не устают).

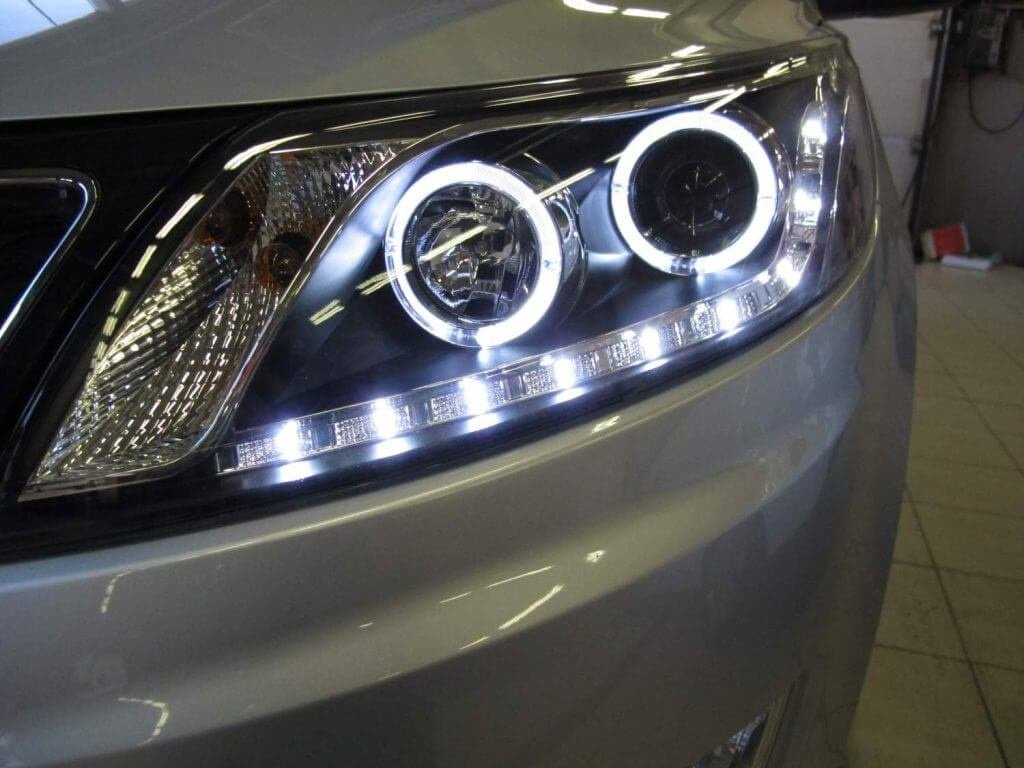

ДХО на Киа Рио

ДХО, или дневные ходовые огни, меняют, когда заканчивается их ресурс, или в том случае, если хотят заменить галоген на светодиодные оптические приборы.

Процедура занимает 10 минут, проходит без демонтажа подкрылков, колес и бампера. Порядок работы:

1. Патрон находят со стороны пыльника. Нащупывают пальцами, выворачивают влево.
2. Извлекают патрон, из него – стоковый световой элемент.
3. Нажимают на фиксатор, отсоединяют провода от патрона.
4. Ставят новый элемент.
5. Затем патрон помещают в пазы, проворачивают вправо.

Когда лампа с патроном на месте, в разъем вставляют провода.

Демонтаж и замена ламп ближнего света своими руками

Процедура замены включает следующие этапы:

1. Для начала нужно открутить защитную крышку.
2. Далее отключаем вилку с проводами.
3. Нажимаем на защелку, отсоединяем от крючка рефлектора и берем.
4. Вынимаем старую лампочку из оптического блока и вставляем на ее место новый элемент, не касаясь колбы голыми руками.
5. Сборка производится в обратной последовательности.

 Замена ламп ближнего света

Замена проектора на другой производится аналогично.

Лампы, установленные в задних фарах Kia Rio

Как и вся конструкция, хорошо продумана светотехника компактного семейства Киа Рио. Придает автомобилю элегантный и спортивный вид в любом варианте кузова.

Лампы на Киа Рио 3 меняют при перегорании или с целью регулировки оптики. Разборка задних фонарей и замена ламп занимает немного времени. Но у седанов и седанов есть свои нюансы.

На седане задняя обшивка не снимается. На седане все иначе: сначала разбирается задняя обшивка багажника. Снимаем патроны, снимаем обивку.

Задний фонарь для седана изменился так:

1. Отсоедините электрический разъем от проектора.
2. Откручиваем гайки, снимаем фонарь.
3. Замените сгоревший элемент новым.

Не прикасайтесь к бутылкам с галогенами открытой ладонью, иначе на стекле останутся жирные пятна, оно станет мутным. В этом случае очистите бутылку хлопчатобумажной тканью, смоченной спиртом.

Умелая замена ламп ближнего света Киа Рио: головных и габаритных

Осветительные приборы на автомобиле могут прийти в негодность в любой момент, предвидеть это невозможно. Причины поломки самые различные, начиная от длительности срока использования, заканчивая систематическими вибрациями от дорожного покрытия. О неисправности системы освещения водителя уведомит бортовой компьютер посредством центральной консоли, загоранием индикатора. С теми автомобильными марками, которые не оснащены бортовыми компьютерами, немного сложнее в плане информативности. Определить неисправность можно только самостоятельно, путём проведения личного осмотра. Это касается, как ламп ближнего света, так и дальнего. Игнорировать неисправность не следует, как минимум по двум факторам: административная наказуемость от службы ГИБДД и создание аварийной ситуации на дороге.

Заменить перегоревшие осветительные приборы можно и самостоятельно, но при наличии навыков, в противном случае, не рискуйте. Категорически запрещено самоуправство в период нахождения автомобиля на этапе гарантийного обслуживания, так как высока вероятность утери гарантии.



•



Когда и почему нужна замена ламп ближнего света Киа Рио?

Характерные признаки необходимости замены лампочки ближнего света Киа Рио обычно бывают следующие:

• не загорается лампа при активации габаритов, ближнего или дальнего света;
• бортовой компьютер выдаёт ошибку;
•

  периодическое мерцание лампы;

• снижение яркости светового луча.

Частые причины поломки таковы:

• длительная эксплуатация;
• фактор брака;
• нарушение правил использования автомобиля;
• негативное влияние температурных перепадов;
• техническое повреждение;
• нарушение процесса монтажа.

Замена ламп Киа Рио: предварительная диагностика

Работы по диагностике проводятся в моторном отсеке, вывешивать машину подъёмником нет надобности. Передняя оптика расположена достаточно удобно, по открытию капота водитель сразу имеет доступ к боксам с галогенками. Единственный минус – в правой части нужно временно демонтировать воздушный патрубок для обеспечения полного доступа к лампе. Процедура занимает одну минуту.

Итак, после активации зажигания, поворота рычага света, обнаружено, что не горит одна или несколько ламп. Мастер начинает проверку с замера напряжения на концах клеммников. Для этого используется специальное универсальное средство мультиметр. Подсоединяя тестер к концу контактной платы можно определить подачу напряжения или его полное отсутствие. На основании полученных данных уже выстраивать последующий алгоритм действий. Если ток имеется, вероятнее всего перегорела лампа, при отсутствии – перегорел ответственный предохранитель или повреждён силовой кабель на линии. Последующие шаги связаны с заменой предохранителя или осветительного прибора.

Замена ламп ближнего, головного света и габаритной лампы на Киа Рио

Подготовительный этап: новая лампа, ветошь, отвёртка с плоским наконечником. Если замена проводится в правой стороне, нужно предварительно демонтировать воздушный канал, об этой упоминалось выше. Для замены галогенки с левой стороны достаточно снять защитный короб с уплотнительной резинкой. Аккуратно поддеть два фиксатора – защёлки, извлечь лампу, на её место установить новую, закрепить в обратном порядке.

Если требуется на Киа Рио замена габаритной лампочки, нет необходимости извлекать основную. Достаточно сбоку вынуть контактный блок – габарита, заменить лампочку, установить на штатное место. Важно проверить, чтобы резиновый уплотнитель плотно был прижат, во избежание просачивания воды, пыли.

Аналогичная процедура проводится на левой стороне, при необходимости. Рекомендовано провести диагностику задней оптики, осветительных приборов, подсветки номерного знака, при неисправности ламп и диодов заменить новыми. В задней части процедура замены несколько усложнена, потребуется временно демонтировать обшивку багажного отсека, шумоизоляцию, только после этого появится доступ к оптике.

Замена подсветки номерного знака: отвёрткой поддевается пластмассовый корпус, извлекается, устанавливается новый и подключается к контактной плате. Всё просто и логично, при условии соблюдения алгоритма.
