Замена салонного фильтра Киа Рио 3 QB: инструкция, установка, проверка

Этапы замены фильтрующего элемента Киа Рио 3

По сравнению с большинством других автомобилей, замена салонного фильтра в Киа Рио 3 QB проводится относительно просто. Какой-то особой подготовки для этой операции не требуется. Все, что вам понадобится, это непосредственно сам новый фильтрующий элемент.

Оспаривать пользу салонника, особенно если говорить об угольных, бессмысленно. Поэтому неудивительно, что самостоятельная установка фильтров на автомобили, стала распространенным явлением. Эта рутинная и довольно простая процедура периодического ТО, в ней нет ничего сложного.

Замена салонного фильтра по регламенту предусмотрена каждые 15 000 км, то есть каждое плановое ТО. Однако в зависимости от условий эксплуатации автомобиля, срок замены можно сократить до 8-10 т.км. пробега. Чем чаще менять фильтр в салоне, тем чище будет воздух и лучше работать кондиционер, либо отопитель.

Третье поколение выпускалось с 2011 по 2015 годы, а также рестайлинговые версии с 2015 по 2017 годы.

Где находится

Салонный фильтр Киа Рио 3 находится за полкой бардачка, которая мешает к нему добраться. Чтобы убрать это препятствие, нужно открыть бардачок и дальше действовать по инструкции описанной ниже.

Фильтрующий элемент делает поездку комфортной, поэтому не нужно пренебрегать его заменой. В салоне будет скапливаться намного меньше пыли. Если использовать угольную фильтрацию, то качество воздуха внутри автомобиля станет еще заметно лучше.

Снятие и установка нового фильтрующего элемента

Замена салонного фильтра Киа Рио 3 является рутинной и довольно простой процедурой периодического ТО. В ней нет ничего сложного, поэтому произвести замену своими руками весьма просто.

Для этого садимся на переднее пассажирское сидение, на против бардачка. Ведь именно за ним находится место установки:

1. Открываем бардачок для выполнения дальнейших действий (Рис.1).

   Рис.1 Открываем бардачок

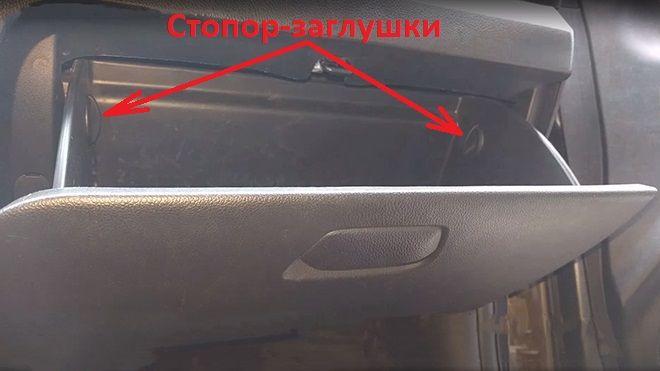

2. Справа и слева на боковых стенках перчаточного ящика находятся стопор-заглушки. Их необходимо повернуть против часовой стрелки, примерно на 90°, после чего их достаем и опускаем бардачок вниз (Рис.2).

   Рис.2 Стопор-заглушки

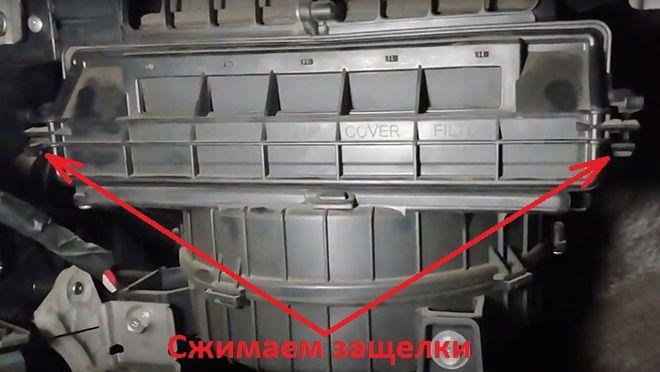

3. Доступ к установочному месту открыт, теперь снимаем заглушку. С правой и левой стороны сжимаем защелки, тянем заглушку на себя и откладываем ее в сторону (Рис.3).

   Рис.3 Снимаем заглушку
4. Все, теперь просто достаем старый фильтрующий элемент, движением на себя и меняем его на новый (Рис.4).

   Рис.4 Замена старого фильтра
5. После замены осталось установить только крышку на свое место, до характерного щелчка, а также поставить бардачок на место.

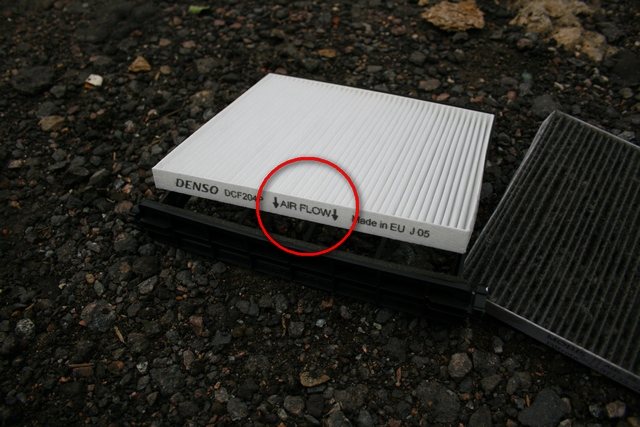

При установке обратите внимание на стрелочки, изображенные на одной из сторон фильтрующего элемента. Они указывают на правильное положение при установке. Как именно устанавливать, написано чуть ниже.

Извлекая фильтр, как правило, на коврик просыпается большое количество мусора. Стоит пропылесосить изнутри и сам корпус печки – размеры прорези под фильтр позволяют достаточно легко оперировать узкой насадкой пылесоса.

Какой стороной устанавливать

Кроме самой замены фильтрующего элемента воздуха в салоне, немаловажным является установка его правильной стороной. Для этого существуют простые обозначения:

• Просто стрелочка (без надписи) – указывает направление воздушного потока.
• Стрелочка и надпись UP – указывает верхний край фильтра.
• Стрелочка и надпись AIR FLOW – указывает направление воздушного потока.
• Если поток сверху-вниз, то крайние грани фильтра должны быть такими – ////
• Если поток снизу-вверх, то крайние грани фильтра должны быть такими – ////

В Киа Рио 3 воздушный поток проходит сверху-вниз. Исходя из этого, а также надписей на боковой плоскости воздушного фильтра и производим правильную установку.

Угольный и обычный фильтр. В чем разница

На всех дорогих немецких автомобилях с завода используются трехслойные салонные фильтры. Один из слоев угольно-адсорбирующий. То есть не просто вкрапления в фильтрующей бумаге, а целый отдельный слой. Понятно, что от такого фильтра толк есть — это не просто тупой маркетинг.

На рынках и в магазинах угольным фильтром называют в основном обычный фильтр с вкраплением. Общее у этих фильтров только название. Настоящие стоят дороже. Их практически никто не держит в ассортименте. Зачем, если мало кто понимает разницу между ними.

Вкрапления угля это чистый маркетинг

Если вы пользуетесь угольными фильтрами какой-то фирмы, узнать настоящий он или нет, просто. Достаточно разрезать старый фильтр и посмотреть, если ли в нем угольный слой.

В этом фильтре угольный слой присутствует

Осязаемым плюсом настоящего фильтра является отсутствие запахов с улицы. Даже когда стоишь за какой-нибудь старой дымящей машиной, запаха в салоне не чувствуешь.

Из того, что заявляют производители угольных фильтров следует, что они больше нужны для защиты здоровья от вредных выхлопных газов, и отсутствие запаха это просто дополнительная плюшка а не основная функция. Здесь мне сказать нечего, не знаю, в этом не специалист.

По рекомендации нашего клиента стал пользоваться угольным фильтром компании RAF. До этого использовал TSN и FORTECH. Последние фильтруют хуже, но и стоят дешевле.

Отличный угольный фильтр RAF артикул RSTC001HYX

Как заменить салонный фильтрующий элемент Киа Рио своими руками?

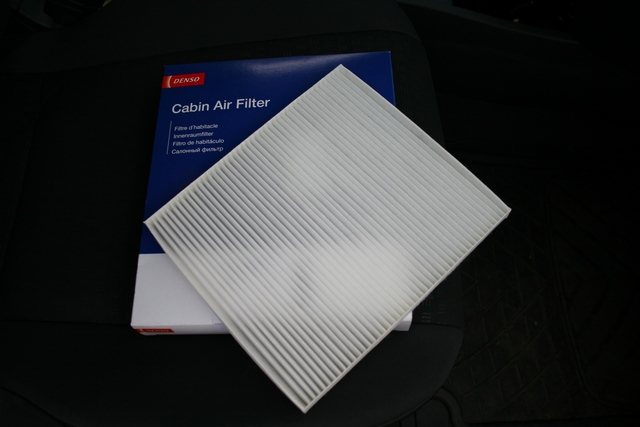

Перед началом работы потребуется приобрести сам расходный элемент. Оптимальным решением станет приобретение угольного варианта, номер его по каталогу № MS-6307.

С технической точки зрения, проблем с тем, как снять салонный фильтр на Киа Рио и поставить новый, даже у неопытного мастера не будет. Работу можно проводить в собственном гараже, можно просто на стоянке. Расположен фильтр в салоне, сразу за ящиком для хранения перчаток.

Алгоритм выполнения замены:

• открыть вещевой ящичек, опустошить его;
• найти внутри отсека две заглушки, снять их, предварительно провернув против часовой стрелки. Крышка перчаточного ящика должна быть опущена, правая дверь открыта для создания пространства, необходимого для работы;

• после снятия заглушек станет видна полочка с фильтром, закрепленным по обоим бокам фиксаторами;

• фиксаторы тянутся на себя и осторожно отжимаются, крышка снимается;
• вынимается отслуживший свой срок фильтрующий элемент;

• в рамку вставляется новая деталь. Если ее линейные размеры немного шире рамки, то изделие можно обрезать по краям. Нарисованная на тканевой поверхности стрелка при установке должна быть направлена вниз;

• далее все детали возвращаются на места в обратном порядке, заглушки при закрытии проворачиваются до щелчка.

Признаки износа фильтра

 Как уже было сказано ранее, рекомендуется менять фильтр чаще, чем указано в регламенте, ведь по факту в документации указан срок службы при оптимальных условиях. При этом появляется вопрос, как определить, что фильтр пришел в негодность? Здесь вам поможет несколько признаков:

• Запотевание лобового стекла – один из самых частых признаков, который говорит, что нужно поменять фильтр салона «Киа-Рио 3».
• Появление в салоне посторонних запахов при наличии угольного фильтра. Это значит, что он исчерпал свою абсорбирующую способность.
• Изменение микроклимата и сбои в работе системы отопления. Возможно, забитый фильтр приводит к температурным скачкам.
• Недостаточная сила потока воздуха в салоне.
• Приборная панель и ветровое стекло изнутри стали намного быстрее загрязняться.

Также о пригодности фильтра можно судить по его внешнему виду. Если он приобрел явно серый или даже черно-коричневый оттенок, смело меняйте его.  Не пытайтесь стирать фильтры или продувать их. Эти методики неэффективны, соответственно, не способны полностью удалить все загрязнения. Учитывая относительно невысокую стоимость, намного проще поменять фильтр салона на «Киа-Рио».

Где стоит салонный фильтр Рио

Благодаря удачной конструкции замена фильтра салона на Kia Rio может быть выполнена самим автовладельцем. На Киа Рио расположение салонного фильтра следующее — фильтр салона стоит в правой части панели, за бардачком. Обратите внимание, фильтр на Киа Рио салонный устанавливается в одном и том же месте независимо от поколения автомобиля.

Например, фильтр салона Рио 2 или фильтр салонный Киа Рио 3 будет установлен исключительно за бардачком, так как конструкторы, в отличие от многих других производителей, не меняют место расположения фильтрующего элемента на новых моделях. При этом процедура замены фильтра на разных поколениях Rio немного отличается.

Выбор салонного фильтра для «Киа Рио 3»

Приобрести расходник можно в магазине иностранных автозапчастей. Оригинальные детали дороже, но имеют 100% совместимость. Аналоговые варианты доступнее по цене, но важно учитывать их габариты и качество сборки.

Подходящие размеры

Не все автовладельцы покупают фирменный фильтр салона «Киа Рио 3». Некоторые считают его необоснованно дорогим. У других в городе на продажу есть лишь аналоги.

Чтобы не было сложности при монтаже, важно знать длину, ширину и высоту «родной» запчасти. Точные размеры расходника на Rio 3 следующие: 212 x 191 х 15 мм.

Иногда при подборе нет модели с подходящими параметрами. Если разница в габаритах лишь в паре миллиметров, то это не критично. Нестандартную сетку всегда можно подогнать в обойму. Главное, чтобы толщина абсорбирующего материала была от 15 мм и больше. Если ширина меньше, то лучше поискать другую модель.

Оригинальные фильтры

Производитель и автоэксперты рекомендует использовать только фирменные изделия. Основные их 3 преимущества:

1. Детали точно подойдут по размерам (не придется подрезать края).
2. Долгий срок службы (в среднем 1,5 года).
3. Заводская гарантия (подтверждение высококачественной сборки).

Оригинальные расходники Kia имеют между собой небольшие отличия. Для машин азиатской сборки до рестайлинга 2015 года поставляются сетки грубой очистки под артикулом 97133ОСООО. От попадания пыли и посторонних запахов в салон эти рамки не помогают, но защищают крыльчатку от листьев и мелких насекомых. Единственный плюс такой сетки — ее можно долгое время мыть и сушить, пока не будет установлен полноценный вариант.

Лучше всего брать салонный фильтр на «Киа Рио 3» с каталожным номером 971334L000. Он подходит ко всем европейским и азиатским сборкам Kia Rio 3 поколения любой комплектации. В мастерских и официальных сервисных центрах автозапчасти иногда имеют другую маркировку.

Если бюджет позволяет, то для максимальной очистки воздуха в автомобиле стоит покупать систему с угольным абсорбентом. По строению она похожа на бумажную гармошку со специальной пропиткой, которая придает ей темно-серый цвет. Эта модель отсеивает микрочастицы и блокирует посторонние запахи лучше, чем противопылевой вариант. Единственный недостаток фильтраторов на угле — это сниженное поступление воздуха в салон.

Подходящие аналоги

Автовладельцы для экономии часто берут комплектующие сторонних производителей. Ознакомиться с товарами брендов, заслуживших доверие, можно в данной сводке.

Салонные фильтры для Kia Rio 3 поколения
Компания	Каталожные артикулы
Mann filtr	CU 1828, CU 21008
Mahle	LA 109
Valeo	698681
TSN tsitron	97918, 97872
«Фильтрон»	K1329
NIPPARTS	N1340522
BIG filter	GB 9971
RU54	CF-931
Невский фильтр	NF-6348C
Fortech	FS150
AMD	AMDFC753
Goodwill	AG463CF
Sakura	CA 28380

Также зарекомендовали себя изделия следующих брендов: Adg blue print, Corteco, Asakashi, Champion, Cangoo, Purflux, Zekkert, Masuma, Knecht Mahle, Finwhale.

Многие автолюбители утверждают, что аналоги популярных производителей работают не хуже фирменных расходников Kia Rio 3. А с учетом того, что запчасть надо менять не реже одного раз в год, то переплачивать за оригинальные модели, по мнению водителей, нет смысла.

Эксперты предупреждают, что лучше не приобретать дешевую продукцию неизвестных брендов. Эффективность очистки таких изделий вызывает сомнение. А замена фильтра салона «Киа Рио 3» самодельным устройством, как делают некоторые экономные автолюбители, — это бесполезная трата времени.

Для поддержания комфортного климата внутри автомобиля правильнее будет купить противопылевые или угольные расходники. Цена на них в диапазоне 170-709 рублей. Самые доступные из них — это детали японских и российских брендов, а самые дорогие – из Европы. Стоимость оригинального товара может составлять 800-1700 рублей.

Замена фильтра на авто 2010-2011 годов производства

Вначале рассмотрим порядок смены этого расходного материла для авто второго поколения (2010-2011 годов), после поменяем салонный фильтр Киа Рио более поздних годов выпуска.

Для выполнения операции может понадобиться разве что плоская отвертка.

Чтобы добраться до крышки интересующего нас фильтра, нужно освободить бардачок от ограничительных фиксаторов.

Находятся они на боковых стенках вещевого ящика, поэтому его нужно открыть и освободить от лежащих в нем вещей.

Для того, чтобы вытянуть фиксаторы их нужно сместить вниз (от себя) и поддев отверткой – извлечь.

Откидывая бардачок вниз, справа с внешней стороны нужно будет слегка нажать, чтобы расположенный на стенке еще один небольшой фиксатор вывести из передней панели.

После этого бардачок полностью опустится вниз, обеспечив доступ к крышке фильтрующего элемента.

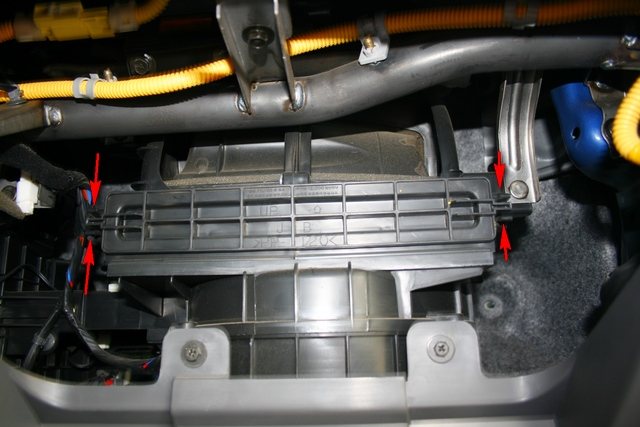

Сама крышка крепиться к корпусу при помощи фиксаторов, расположенных по ее бокам. Эти фиксаторы нужно сжать пальцами и снять крышку.

Если фильтра нет, нужно будет вытянуть рамку с сеткой, в дальнейшем она не понадобиться. Если же он имеется, то использованный элемент просто извлекается.

Новый фильтр нужно правильно установить.

Для этого на его торце имеются стрелки и надпись «Air Flow». Устанавливая фильтр с нанесенными стрелками, они должны указывать вниз.

Если стрелок не имеется, а есть только надпись, то фильтр устанавливать нужно так, чтобы надпись не оказалось перевернутой.

После установки фильтрующего элемента, он закрывается крышкой, затем ставиться вещевой ящик на место и закрепляется фиксаторами.

Какие бывают салонные фильтры «Киа Рио»

Всего можно выделить два вида очищающих элементов:

• Для грубой очистки – предназначен для блокирования крупной пыли и грязи. За исключением ценового достоинства имеет такие минусы, как короткий срок службы и хрупкость.
• Для тонкой очистки – блокирует малейшие частицы, предотвращает проникновение внешних запахов в автомобиль. Изготавливается из синтетических материалов.

Также фильтры бывают обычные и угольные. Последние более качественно задерживают частицы вредных веществ.

Признаки засорения фильтра на Kia Rio

Понять, что требуется замена салонного фильтра «Киа Рио» 4 или «Спортейдж», можно по следующим признакам:

• В салон автомобиля проникают посторонние неприятные запахи, особенно это проявляется при включенном кондиционере: чувствуется копоть, свербит нос от пыли.
• Увеличивается количество пыли на приборной панели и сиденьях даже при закрытых окнах.

Также при засоренном фильтре снижается количество воздуха, который поступает в салон. Это приводит к ускоренному запотеванию лобового и боковых стекол.

Лучшие производители фильтров для Киа Рио 3

В Интернете достаточно много противоречивых рейтингов, большинство которых проплачено разными производителями. Всех производителей стоит поделить на 3 категории по качеству фильтра для Киа Рио: лучшее, среднее, низкое.

• К лучшим можно отнести такие фирмы: Filtron, Mando, Denso, LYNXauto, NIPPARTS.
• Средние по качеству: KNECHT-MAHLE, ACDELCO, JS ASAKASHI, Mahle.
• Низкие по качеству: Valeo, TSN, SAKURA, ALCO FILTER.

К такому рейтингу мы прийдем, если проанализируем несколько ресурсов с рейтингами в Сети.

Когда менять, какой салонник устанавливать

Для выполнения операций планового ТО существует регламент, а также рекомендации производителя. Согласно им, замена салонного фильтра системы отопления-кондиционирования Kia Rio III QB должна производиться каждые 15000 километров пробега или раз в год.

Учитывая, что условия эксплуатации автомобиля в большинстве случаев будут далёкими от идеальных, специалисты советуют выполнять эту операцию примерно вдвое чаще, весной и осенью.

Характерные симптомы:

1. часто запотевают окна;
2. появление в салоне неприятных запахов при включении обдува;
3. ухудшение работы печки и кондиционера;

Они могут заставить усомниться в том, что фильтрующий элемент справляется со своими задачами, потребуется внеплановая замена. В принципе, именно на эти симптомы и следует полагаться при выборе правильного интервала замены.

Подходящие размеры

При выборе фильтрующего элемента, владельцы не всегда используют продукцию, рекомендованную производителем автомобиля. У каждого на это свои причины, кто-то говорит, что оригинал стоит необоснованно дорого. У кого-то в регионе продаются только аналоги, поэтому существует необходимость знать размеры, по которым в последствии можно произвести подбор:

• Высота: 15 мм
• Ширина: 189 мм
• Длина: 210 мм

Как правило, иногда аналоги для Kia Rio III QB могут быть на несколько миллиметров больше или меньше оригинала, в этом нет ничего страшного. А если отличие исчисляется сантиметрами, то тут конечно стоит подыскать другой вариант.

Выбор оригинального салонного фильтра

Производитель рекомендует использовать исключительно оригинальные расходники, что, в общем, не вызывает удивления. Сами по себе они неплохи по качеству и широко распространены в автомагазинах, но их цена многим автовладельцам может показаться завышенной.

Независимо от комплектации, на все Киа Рио третьего поколения (в том числе и рестайлинговой версии), производителем рекомендуется устанавливать фильтр очистки салонного воздуха с артикулом 97133-4L000 (971334L000). Иногда вместо фильтра устанавливают сетку с номером 97133-0C000, от пыли она конечно не защищает, а только лишь от попадания мусора в крыльчатку.

Стоит отметить, что иногда расходные материалы и другие запчасти могут поставляться в дилерские центры под разными артикулами. Что иногда может запутать тех, кто желает приобрести именно оригинальное изделие.

При выборе между пылевым и угольным изделием, автовладельцы советуют использовать угольный фильтрующий элемент. Такой фильтр стоит дороже, но он очищает воздух намного лучше.

Отличить его легко – фильтрующая гармошка из бумаги пропитана угольным составом, поэтому имеет темно-серый цвет. Фильтр очищает поток воздуха от пыли, мелкой грязи, микробов, бактерий и усиливает защиту ваших легких.

Какие аналоги выбрать

Помимо простых салонных фильтров существуют еще и угольные, которые более эффективно отфильтровывают воздух, но стоят они дороже. Преимущество угольного СФ заключается в том, что он не позволяет проникать посторонним запахам, идущим с дороги (улицы) в салон авто.

Но у этого фильтрующего элемента также есть недостаток – через него плохо проходит воздух. Угольные фильтры GodWill и Corteco – достаточно высокого качества, являются хорошей заменой оригиналу.

Впрочем, в некоторых торговых точках цена оригинального салонного фильтра Киа Рио третьего поколения может оказаться сильно завышенной. В этом случае имеет смысл приобрести неоригинальный расходный элемент. В частности, достаточно популярными считаются фильтры для салона:

Обычные пылевые салонные фильтра

• Mann Filter CU21008 – технологичные расходники от известного производителя
• BIG filter GB-9971 – популярный бренд, хорошая тонкая очистка
• RU54 CF-931 – российский производитель с демократичной ценой

Угольные салонные фильтра

• TSN 9.7.872 – качественное и толстое угольное напыление
• BIG filter GB-9971/C – из активированного угля
• Невский фильтр NF-6348C – нормальное качество, доступная цена

Имеет смысл приглядеться и к продукции других компаний – они также специализируются на производстве качественных расходных материалов для легковых автомобилей:

• Corteco
• Filtron
• SCT
• Sakura
• GoodWill
• Fram
• JS Asakashi
• Champion
• Zekkert
• Masuma
• Nipparts
• Purflux
• Knecht Mahle
• Невский фильтр

Вполне возможно, что продавцы могут порекомендовать произвести замену салонного фильтра Rio III QB на не оригинальные дешевые заменители, с гораздо меньшей толщиной. Их покупать не стоит, поскольку их фильтрующие характеристики вряд ли будут на должном уровне.

Какой фильтр выбрать: оригинал или аналог

Перед тем как будет произведена замена салонного фильтра «Киа Рио» 4 поколения, водителю необходимо определиться между оригинальной и аналоговой запчастью:

• Срок службы высококачественных изделий допускается до полутора лет. Если планируется спокойная и редкая езда по городу, то такой вариант подойдет идеально.
• Если вопрос замены не пугает владельца машины, то за цену оригинальной запчасти можно приобрести несколько изделий более низкого качества и производить замену раз в 3-4 месяца.

Марки оригинальных очистительных элементов (некоторые ставятся с завода): NIPPART, Cangoo.

Для дорестайлинговых моделей 2012 года (2009, 2010, 2011) подойдет только неоригинальная запчасть крупной фильтрации с артикулами MANN CU1828, VALEO 698681, TSN 9.7.117.

Последствия неисправного фильтра

Если водитель не успеет вовремя поменять салонный фильтр на «Киа Рио», с каждым днем в салон автомобиля будет проникать все больше продуктов сгорания горючего, сажи, пыли, различных реагентов, которые до этого оседали на очищающем элементе. Все эти микроэлементы будут попадать в организм человека, накапливаясь в бронхах и легких.

В первое время это проявится как першение в горле и носу, позже может вылиться в более тяжелые случаи вплоть до аллергических реакций и хронических заболеваний.

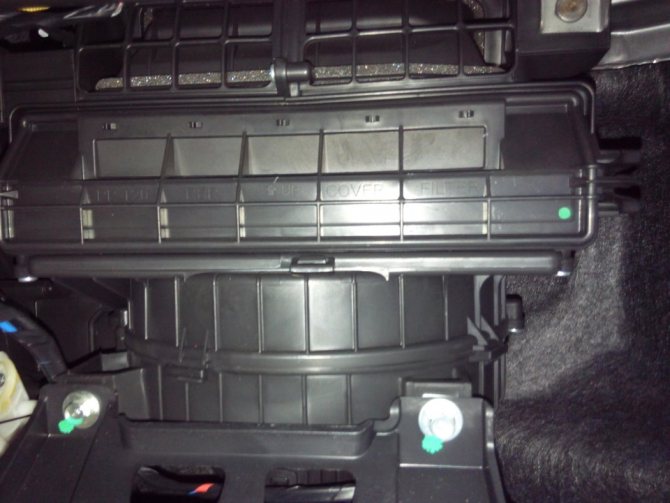

Где находится салонный фильтр?

Фильтр находится за бардачком.

И крышкой салонного фильтра

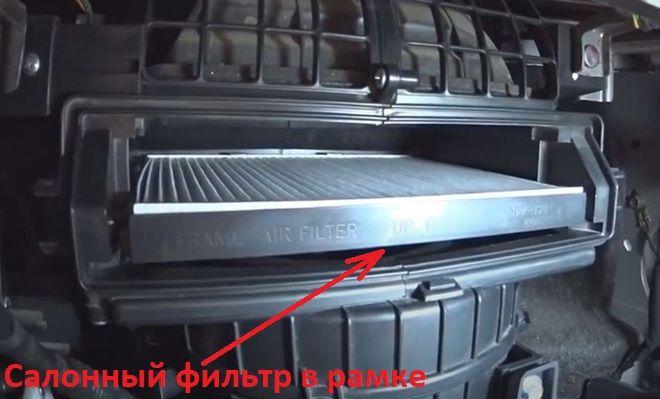

Сам фильтр в рамке

Как часто нужно менять фильтр салона

Нет какого-то определенного срока, когда менять фильтр салона. Автолюбители предпочитают менять 1 раз в 5000 километров или раз в полгода. В сервисах говорят менять фильтр раз в год либо В любом случае, о данном элементе автомобиля не стоит забывать.

Если автомобиль эксплуатируется в сельской местности, где пыль летит в авто каждый день, желательно делать профилактику раз в 3 месяца. Фильтр можно просто вытянуть и продуть воздухом, после чего вставить обратно.

Замена на авто 2012-2015 годов производства

У авто более поздних выпусков последовательность действий та же, но есть некоторые особенности.

У этих машин фиксаторы бардачка извлекаются путем проворота их на 90 градусов, после чего они легко выходят с посадочных мест.

Крышка фильтрующего элемента имеет только один фиксатор, с правой стороны.

Слева же у крышки имеется небольшой выступ, который устанавливается в паз корпуса.

Поэтому после смены расходника, ставя крышку на место, сначала вставляется выступ в паз, а затем уже защелкивается фиксатор.

Как видно, замена фильтрующего элемента салона у Киа Рио не является сложной и выполнить ее можно быстро.

Периодически выполняя ее, комфортабельность в салоне Киа Рио будет на высоте.
