Чем смазать направляющие суппортов, лучшие смазки

Условия работы дисковых тормозов

Строгие требования к дисковым тормозам обусловлены высокими температурами в процессе их эксплуатации.

Из-за активного трения дисков и колодок этот параметр может составлять до 500-600 градусов Цельсия, а на других элементах тормозов температура может достигать 150 градусов.

В обычной эксплуатации достичь таких условий трудно, но при агрессивной езде, а именно резком разгоне и торможении, а также при длительном движении с горы это вполне реально.

Дополнительно на суппорт попадает вода и соли с дороги, а также рабочая жидкость с тормозной системы. Все это негативно влияет на узел, снижает его эффективности и повышает риск отказа.

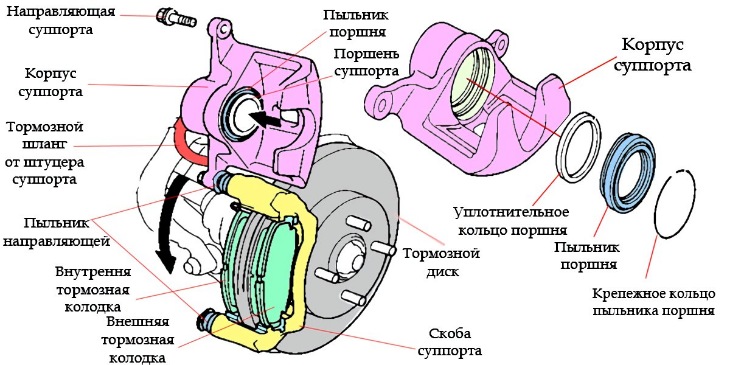

На этом фоне механизмы дисковых тормозов, а особенно суппорта нуждаются в качественной смазке, рассчитанной на экстремальные условия их работы.

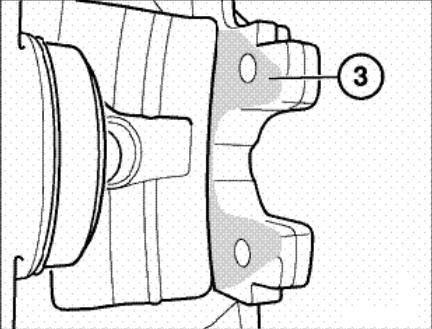

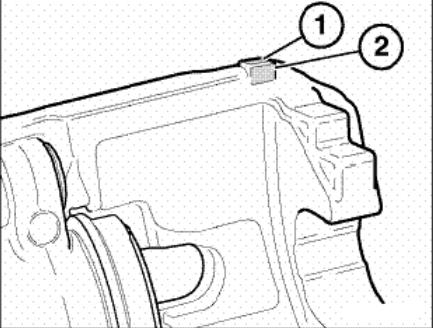

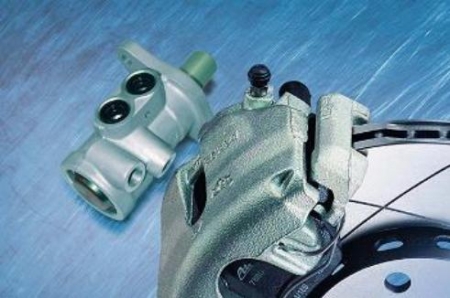

Смазываем тормозные суппорты и направляющие на Киа Рио

Каждый автолюбитель прекрасно знает, что суппорт дисковой тормозной системы — это очень непростой узел, который делается из высокопрочных материалов. Ведь именно от качества тормозной системы во многом зависит безопасность движения. На дисковые тормоза воздействует огромная температура, кроме этого на суппорт может попадать влага, что означает резкий перепад температуры.

При таких условиях нужна качественная смазка, которая снизит нагрузку с суппортов. Обычная смазка тут не подойдет, она быстро загрязняется, смывается водой и негативно воздействует на некоторые детали самого суппорта. Смазку будем производить на суппортах автомобиля Киа Рио. Перед тем, как купить смазку, нужно сразу определиться, каким она должна отвечать требованиям.

Будем исходить из того, что автомобиль частенько эксплуатируется в экстремальных условиях, поездка на высоких скоростях и по пересеченной местности. Смазка должна иметь рабочую температуру от 180 градусов и больше. Рекомендуется подбирать смазку, которая не будет плавиться и вытекать из узлов, она не должна растворяться в какой-либо жидкости, с которой произойдет контакт и, конечно же, смазка не должна повредить отдельные элементы, сделанные из пластмассы.

Стоит заметить, что подходящую смазку найти не очень просто, известные производители занимаются штамповкой стандартных образцов, рассчитанных на стандартные условия, у нас же, как мы помним, условия экстремальные. Перейдем непосредственно к процессу смазывания тормозного суппорта и направляющих на Киа Рио при замене тормозных колодок.

В первую очередь нам нужно осмотреть пылезащитный колпачок. Если он поврежден, на нем имеются трещины и разрывы, то меняем его на новый. Далее хорошенько зачищаем соприкасаемую плоскость поршня тормозного цилиндра. После очистки наносим туда небольшое количество пасты, которая снижает шум элементов тормозной системы. Внимание! Пыльник не должен контактировать с пастой, потому что резина будет набухать под воздействием вещества. Аналогичную операцию проводим с тормозными суппортами и Т-образными направляющими.

Все смазки, предназначенные для подобных целей, подразделяются на три вида. Первый вид называется высокотемпературной противозадирной пастой. Его используют на скобах, пластинах, устраняющих шум, и на металлических частях тормозных колодок. Второй вид смазки предназначен для остальных деталей суппорта. Не допустимо применение на этих деталях силиконовой смазки. Третий вид является универсальным, он предназначен для всех движущихся элементов суппорта Киа Рио, причем его применение допустимо для пластмассовых и эластомерных деталей.

Первый вид смазок можно разделить на подвиды и разделить по составу наполнителей. Первый подвид содержит в себе порошки меди, алюминия и графита, второй — наполнитель из дисульфида молибдена, а третий обогащен металлическими наполнителями. На выбор правильной смазки стоит уделить время.

Нельзя смазывать суппорты Киа Рио стандартными смазками, типа, Литол 24 или графитная смазка. Последняя вообще работоспособна при температуре до 65 градусов, а значит смысла наносить ее на детали тормозного механизма, где температуры порой выше в десятки раз, нет.

Какие колодки для Kia Rio выбрать?

Многие владельцы отдают предпочтение оригинальным комплектующим. Компоненты передней тормозной системы Киа свободно продаются у официальных поставщиков и на авторынках. Главное – использование при поиске правильного партномера детали – 581014LA00. К слову, на модификациях автомобиля с задними дисковыми тормозами, колодки продаются с номером 583021RA30, а у барабанных вариантов – 583050UA00.

Оригинальные детали от Киа известны не только за счет прочности, но и завышенной цены. Далеко не все владельцы решаются на установку таких деталей, предпочитая покупку не менее качественных аналогов. Среди востребованных и недорогих вариантов для передних тормозов:

• Sangsin SP1399;
• AMD AMDBF358;
• TRW GDB3548.

Если перечисленные варианты найти не удается, но есть возможность приобретения деталей от других брендов, то ориентироваться следует на размеры: длина – 133.0 мм, ширина – 58.2 мм, толщина – 17.8 мм. В случае с задними тормозами, присмотреться стоит к аналогичным брендам. В их ассортименте присутствуют варианты для дисковых и барабанных тормозов.

Особое внимание рекомендуется уделить товарам компании Sangsin. Этот производитель создает комплектующие, используемые в Hyundai и Kia, а также реализует их под собственной торговой маркой.

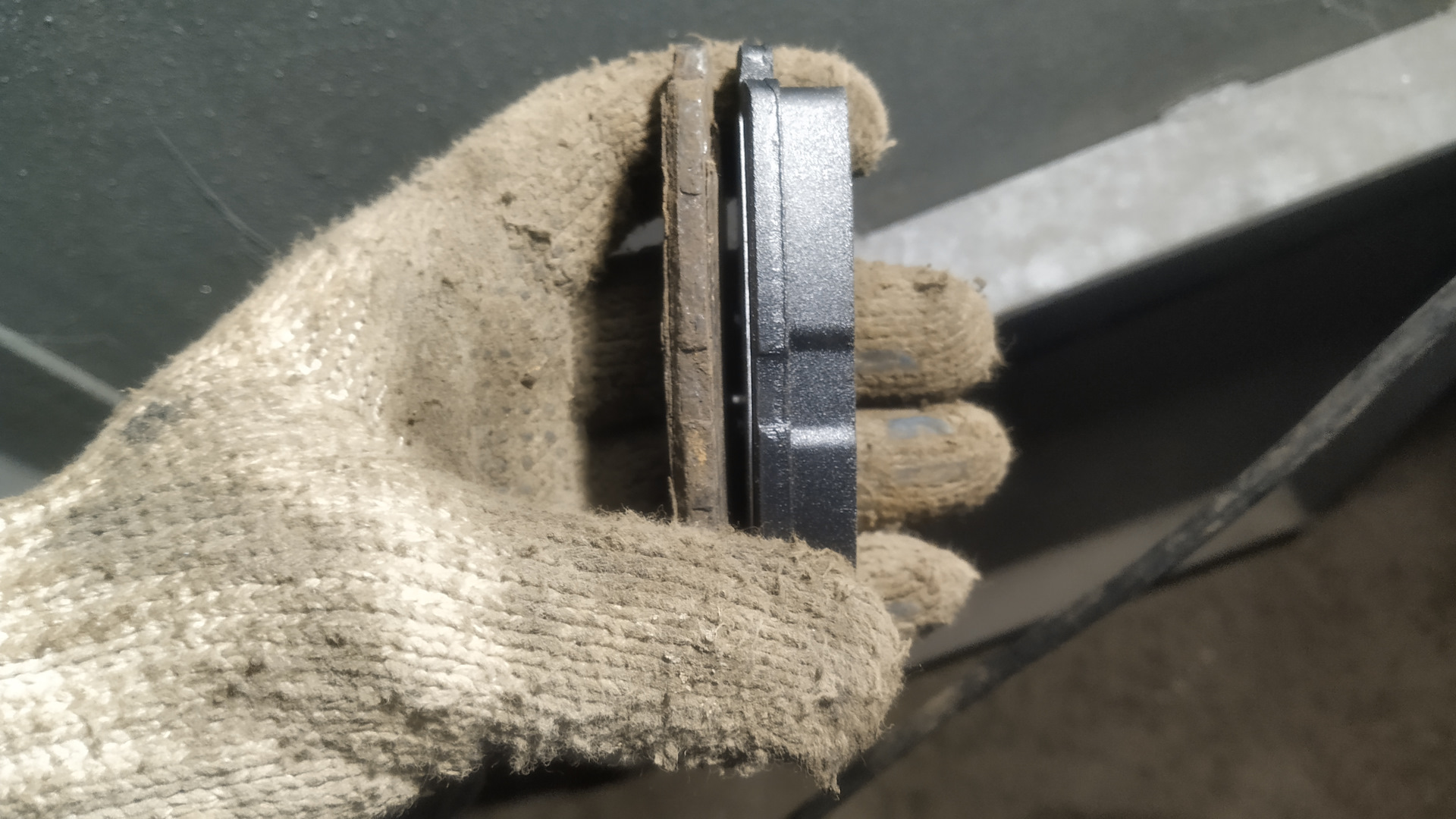

Срок службы колодок

Южнокорейский производитель предлагает автовладельцам неоднозначную политику относительно некоторых узлов Rio. По тормозной системе модели официальный регламент ТО не содержит четких сведений о периодичности замены. По указаниям компании, владельцы автомобиля обязаны ежегодно делать обследование, в ходе которого специалисты сервисного центра изучают состояние колодок и тормозных дисков, самостоятельно принимая решение о замене.

Отзывы собственников и представителей СЦ, а также видео с ремонтом Рио помогают разобраться в проблеме, связанной со сроком службы. Устанавливать новые детали рекомендуется каждые 10-15 тыс. км. пробега. Получить конкретные сведения невозможно – все зависит от манеры вождения, качества дорожного покрытия, качества самостоятельного ухода за автомобилем.

Требования, предъявляемые к смазке суппортов

С учетом такой нагрузки тормозная система нуждается в качественной смазке.

Простые составы быстро коксуются, смываются попадающей на поверхность водой или растворяются под действием тормозной жидкости.

Кроме того, такая смазка может плохо влиять на резиновые / пластмассовые элементы системы, что приводит к снижению ее эффективности.

Во избежание негативных последствий важно брать смазку для суппортов, удовлетворяющую следующим требованиям:

1. Способность работать при температуре до +180 градусов Цельсия и более.
2. Отсутствие риска плавления и вытекания из рабочего узла.
3. Совместимость с пластмассовыми / резиновыми деталями и безопасность для них. Особенно важно, чтобы смазка не оказывала негативного воздействия на детали из пропилена, сополимера этилена и других материалов, применяемых при изготовлении суппорта.
4. Стойкость к химическим элементам.
5. Сохранение свойств на морозе при температуре от -35 градусов Цельсия и ниже.
6. Нерастворимость и стойкость к воде.

Смазки с рассмотренными выше характеристикам не производятся общеизвестными компаниями, занимающимися выпуском стандартных масел / смазок.

Чаще всего такую продукцию предлагают специализированные предприятия, ориентированные на это направление.

К основным представителям стоит отнести Dow Corning Corp, Kluber Lubricarion Munchen KG, HUSK-ITT Corp. (HUSKEY Specialty Lubricants).

Разновидности смазок, подходящие по параметрам для тормозной системы

Не все смазки идентичны по составу и по характеристикам. Есть даже небольшая классификация, которая позволяет распределить все виды продукции на три больших группы с учетом свойств и возможностей. Многие компании, известные и надежные, выпускаются смазки такого типа, но универсальный продукт подобрать крайне сложно, поэтому стоит ориентироваться на требования конкретного автомобиля и возможности конкретного вещества. Давайте их рассмотрим подробнее в таблице.

Параметры	Синтетики или «минералка» с добавлением металлов	Смазки на основе минерального масла	Паста на основе синтетического масла
Общее описание	Высокотемпературные смазки, которые отличаются хорошими противозадирными качествами. В составы добавляются частицы молибдена или меди.	Смазки, которые включают в себя минеральное масло и бетонит, в качестве загустителя. Не имеют температуры каплепадения.	Вещества совместимы с полимерами и резиной. Изготавливаются на основе синтетика с добавлением присадок и загустителя. Не растворяются в воде.
Особенности применения	Можно смазывать поверхность цилиндра, пружины и пластины колодок.	Смазка годится для нанесения на «пальцы» суппортов.	Подходят для всех частей суппорта дискового тормоза.
Наиболее популярные бренды	Можно выделить бренды: Huskey; Loctite; LIQUI MOLY; Mannol Kupfer; Valvoline Cooper.	Стоит отметить пасты: ATE Plastilube; Loctite Plastilube; Molykote.	Выпускают такие смазки бренды: В России предлагается отечественная паста МС-1600.

Ориентируясь на предложенное описание можно сказать, что оптимальным выбором является покупка смазок из третьей группы, поскольку они имеют отличные технические показатели.

Демонтаж

Перед тем, как снять тормозной механизм, надо подготовить инструменты:

• набор ключей — 12 и 14 размер обязательны;
• колесный ключ;
• плоскогубцы.

Теперь надо поставить автомобиль на первую передачу, а в случае АКПП — перевести рычаг в положение P. Чтобы провести разболтовку автомобиля, вставьте под передние колеса специальные упоры для предотвращения самопроизвольного отката машины, затем ослабить болты заднего колеса. Поднять задок на домкрате и поставить на опоры для страховки. Далее нужно отвернуть болты целиком, и снять колесо.

Задний тормозной суппорт Киа Рио 3

Плоскогубцами поддеть скобу наконечника тросика ручника, который заходит в суппорт, отцепить от рычага и отвести в сторону.

Снятие скобы тросика ручника

Остается открутить штуцер жидкостной магистрали и закрыть отверстие, чтобы предотвратить вытекание рабочей жидкости. Потом ослабить направляющие, и вытащить суппорт.

Смазывающие составы для поршней и цилиндров суппортов

Отдельного обзора заслуживают такие составы, как смазки для поршней суппортов. Я не понаслышке знаю, что проблемы с тормозной системой у многих автомобилей встречаются крайне часто. Связано это с отсутствием нормального ухода, а нередко и с использованием неподходящей или низкокачественной смазки для тормозных поршней.

Не стоит махать на это обстоятельство рукой, поскольку от состояния тормозов зависит работоспособность и безопасность автомобиля. Чтобы обеспечить эти качества необходимо не просто своевременно менять все запчасти, отработавшие свой срок, но и смазывать их подходящим, качественным веществом.

Работая на СТО, я часто сталкиваюсь с тем, что водители покупают дешевую смазку, пытаясь сэкономить, а в результате получают далеко не положительный итог. Смазывая части функционального узла хорошей смазкой можно будет избежать проблем с трением и избавиться от нехарактерных для этого механизма стуков и скрипов.

Использование плохой смазки может привести к неравномерному износу тормозных колодок, а в особенно сложных случаях, к заклиниванию механизма. Итак, давайте поговорим о том, какие смазки смогут выполнить все перечисленные задачи, и на что обратить внимание при выборе подходящего продукта.

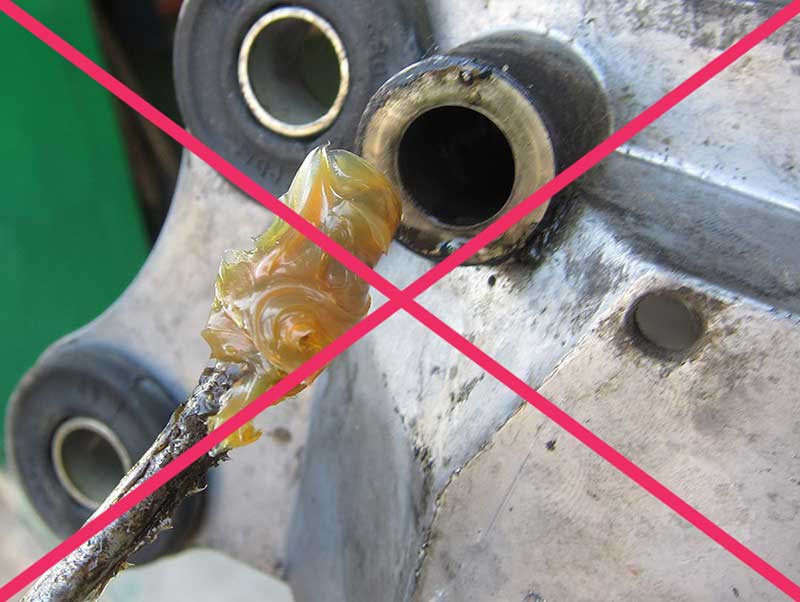

Чем нельзя смазывать, и к чему это может привести

С учетом сказанного не рекомендуется применение простых смазок, таких как графитовая паста, литол, нигрол и другие аналоги с простым составом.

Популярностью пользуются противоскрипные пасты, которые многими, даже продавцами, позиционируются как для направляющих суппортов и активно продаются в интернет-магазинах так как востребованы из-за более доступной цены.

Применение таких смазок может привести к негативным последствиям:

1. Разбухание резиновых пыльников, из-за чего они плохо фиксируются на пальцах и не выполняют поставленную задачу.
2. Закисание обработанных направляющих пальцев в суппорте, что приводит к снижению подвижности у скобы. Как результат, колодки перегреваются и могут заклинить.

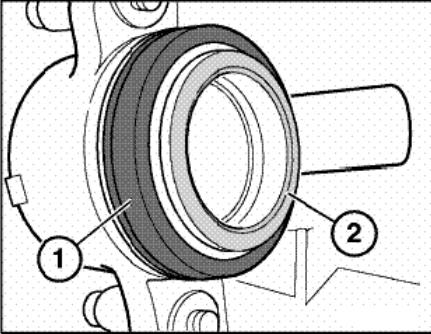

Как смазать поршень суппорта киа рио 3

Виды и группы смазок для суппортов

Для смазывания направляющих суппортов применяются только пластичные смазывающие составы, изготовленные на базе загустителя и масла-синтетики.

Как результат, смазка не стекает с направляющих при нагреве до критических температур и не коксуется из-за попадания на поверхность воды.

Качественный состав с легкостью выдерживает до 300 градусов Цельсия и не оказывает негативного воздействия на уплотнители.

Они не бояться щелочей, кислот, воды, морозной жидкости, а также метилового или этилового спиртов.

Сразу отметим, что компании-производители разделяют смазки для суппортов на два вида: паста и спрей. Они отличаются по структуре и способу нанесения.

Также составы делятся на две группы по типу. На них остановимся более подробно.

Первая группа

К этой категории относится два типа паст — на синтетической и минеральной основе. При их изготовлении применяются металлы, что позволяет выдерживать высокие температуры и защищать от появления задиров.

Рабочий диапазон таких составов небольшой и находится на уровне от -185 до +1100 градусов Цельсия.

Для каждой смазки характерен индивидуальный температурный диапазон.

Условно смазки для суппортов из этой группы делятся на несколько подкатегорий:

1. Комплексные — содержат порошок алюминия, меди и графита.
2. Без металлических частиц — отличаются содержанием керамики и силиката магния.
3. Медные — подразумевают добавление графита и меди.
4. Медно-дисульфатмолибденовые — изготавливаются с применением дисульфата молибдена и купрума (меди).

Такие смазки используются на скобах, оборотной части тормозных колодок и для улучшения работоспособности противоскрипных пластин.

Ниже приведем ТОП-5 лучших смазок из первой группы, отличающихся по цене и качеству.

5. Смазка медная 520 мл 3ton ТС-569

Полусинтетический смазывающий состав с высоким содержанием меди и ингибиторов.

Используется для смазывания шарнирных и болтовых соединений, суппортов тормозов, ступичных механизмов, клемм аккумулятора и т. д.

Смазка антизадирная и антипригарная, защищает от клина и прикипания чрезмерно нагретых элементов.

Подходит для обработки свечей зажигания, тормозных барабанов, элементов выхлопной системы и т. д.

Характеристики:

1. Тип — медная.
2. Назначение — легковые автомобили, мотоциклы.
3. Свойства — противоскрипная, противокоррозийная.
4. Консистенция — жидкость.
5. Особенности — стойкость к низким и высоким температурам.
6. Рабочие температуры — от -40 до 1100 градусов Цельсия.
7. Срок годности — 3 года.
8. Страна-производитель — Россия.

Преимущества:

1. Легкость нанесения.
2. Высокое качество.
3. Удобство флакончика.
4. Универсальность применения.
5. Долгое сохранение смазочного эффекта.
6. Защита от ржавчины и иных негативных воздействий.

Недостатки:

1. Цена выше среднего.

Общим недостатком рассмотренных выше смазок является сравнительно небольшой срок службы. Через некоторое время они высыхают, и механизм может заклинить.

Во избежание негативных последствий ими нужно мазать только точки контакта колодок с суппорт и поршней с колодками. Иными словами, они больше используется в качестве противосрипных паст.

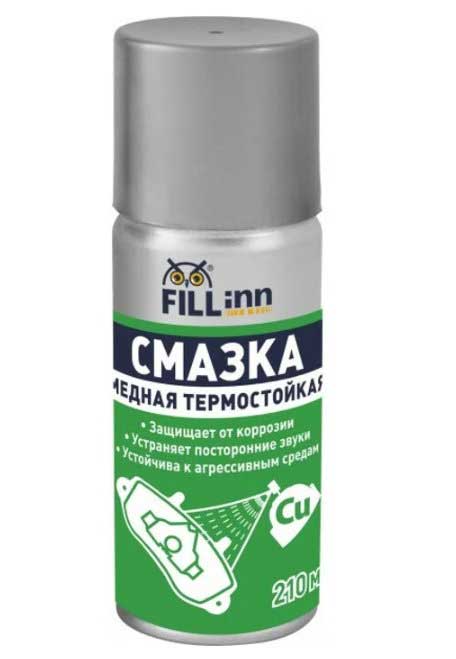

4. FILL Inn FL129

Термостойкая смазка на медной основе, устойчивая к агрессивным средам и высокой температуре.

Защищает от появления скрипов и вибраций, уменьшает риск возникновения ржавчины и упрощает разборку старых механизмов.

Имеет высокие адгезионные свойства, обеспечивающие способность удерживаться на обрабатываемых поверхностях.

Не боится воды, солей, кислот и щелочей. Подходит для тормозов и суппортов.

Характеристики:

1. Тип — медная.
2. Назначение — легковые / грузовые авто, мотоциклы.
3. Свойства — противоскрипная, противокоррозийная.
4. Консистенция — жидкость.
5. Особенности — стойкость к воде и температурам.
6. Рабочие температуры — от -30 до 1100 градусов Цельсия.
7. Срок годности — 2 года.
8. Страна-производитель — Россия.

Средство распыляется при температуре от +10 градусов Цельсия и выше. Перед нанесением все детали очищаются от грязи и коррозии с помощью щетки с металлическим ворсом.

Кроме того, перед применением нужно встряхнуть емкость и нанести жидкость, удерживая флакон на удалении 15-20 см.

Преимущества:

1. Легкость нанесения.
2. Долгий срок службы.
3. Выдерживает высокие температуры.
4. Небольшой расход.
5. Универсальность.
6. Защита от ржавчины и посторонних звуков.

Недостатки:

1. Снижение эффективности при неправильном применении.
2. Встречаются подделки на рынке.

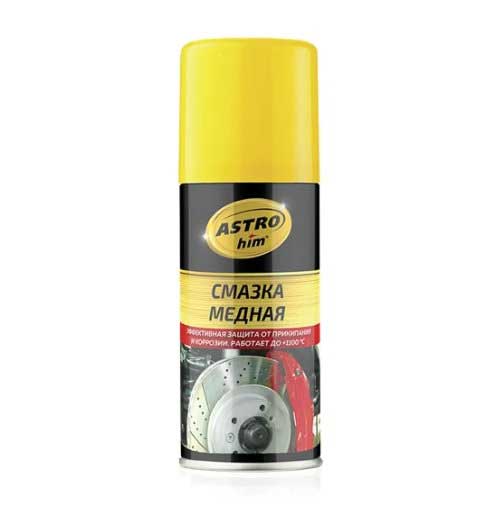

3. ASTROhim Медная 0.14 л

Многофункциональная смазка с множеством противозадирных присадок. Подходит для смазывания узлов с/х, строительного и промышленного оборудования, функционирующего в условиях повышенных нагрузок.

Состав имеет медную основу, выпускается в виде спрея и надежно защищает от коррозии.

Выдерживает большие температуры, что позволяет использовать смазку на суппортах и в тормозной системе легковых автомобилей.

Характеристики:

1. Тип — медная.
2. Назначение — легковые авто.
3. Свойства — противокоррозийная.
4. Консистенция — жидкость, спрей.
5. Рабочие температуры — от -30 до 1100 градусов Цельсия.
6. Срок годности — 2 года.
7. Страна-изготовитель — Россия.

Наносится путем предварительного взбалтывания и распыления на обрабатываемый участок.

Преимущества:

1. Удобство применения.
2. Высокая эффективность.
3. Хорошее распыление.
4. Смывает мазут и масло.
5. Приятный запах.
6. Полное соответствие описанию.
7. Небольшая цена.
8. Хороший объем.
9. Удобная упаковка.

Недостатки:

1. Не предусмотрен носик для направленного распыления.
2. Имеет кратковременный эффект.

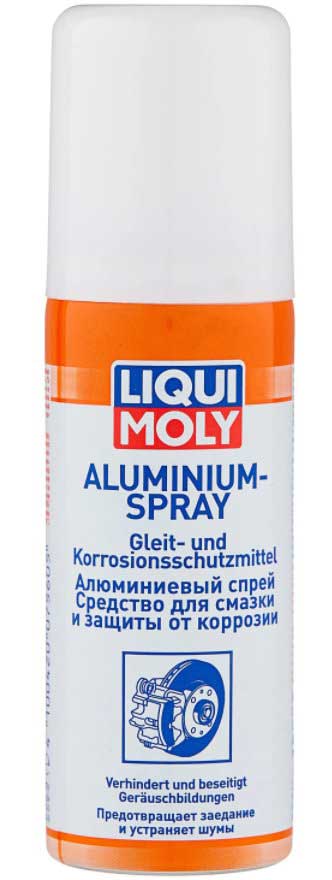

2. LIQUI MOLY Aluminium-Spray

Алюминиевый спрей, изготовленный на базе графита и порошка алюминия. Подходит для нанесения на нагретые и нагруженные узлы.

Защищает детали от заедания при действии высокой температуры, исключает «приваривание» шпилек и болтов.

Защищает от вибраций элементов тормозной системы.

Отличается универсальностью и упрощает разборку деталей после длительной эксплуатации.

Состоит из углеводородов, алканов, пентана и ароматных соединений. Уменьшает износ и трение, защищает от задиров и коррозии. Имеет серебристый цвет, делающий смазку мене заметной.

Характеристики:

1. Тип — алюминиевая.
2. Назначение — легковые / грузовые авто, мотоциклы.
3. Свойства — противоскрипная, противокоррозийная, антифрикционная, противозадирная, демпферная, влаговытесняющая.
4. Консистенция — жидкость, спрей.
5. Особенности — стойкость к воде, адгезии и температурам.
6. Рабочие температуры — от -60 до 900 градусов Цельсия.
7. Срок годности — 1 год.
8. Страна-производитель — Германия.

Перед применением флакончик необходимо смешивать в течение одной минуты. Обрабатываемые поверхности необходимо очистить и высушить, а после распылить на них интересующий продукт.

После нанесения баллон нужно перевернуть, после чего продолжить процесс до выхода из распылителя чистого газа.

Преимущества:

1. Универсальность.
2. Защита от коррозии.
3. Возможность применения в качестве монтажной смазки.
4. Небольшой расход.
5. Легко справляется со своими задачами.
6. Широкий диапазон применения.
7. Возможность нанесения на разные элементы в тормозных системах.

Недостатки:

1. Слишком жидкая консистенция.
2. Высокая цена.

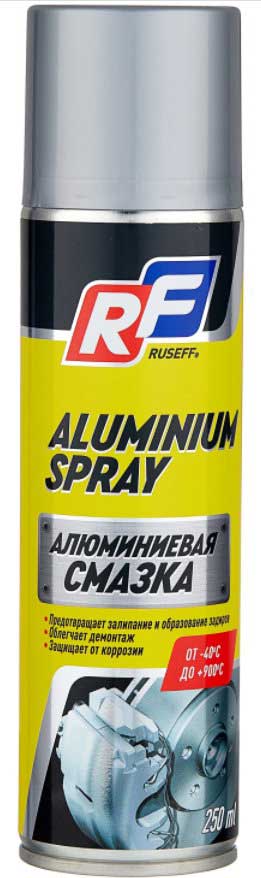

1. RUSEFF Алюминиевая 0.25 л

Жидкая алюминиевая смазка от известного бренда. Предназначена для защиты от коррозии и появления скрипов.

Содержит в составе алифатические, нафтеновые и ароматические углеводороды, бентотитовую глину, графит, алюминиевую пасту и ингибитор коррозии.

Отличается водостойкостью и способностью работать в широком температурном диапазоне. Имеет серебристый цвет, что делает ее незаметной для большей части металлических изделий.

Подходит для тормозной системы, в колесных ступицах, на месте стыка коллектора выпуска и элементов подвески.

Характеристики:

1. Тип — алюминиевая.
2. Свойства — противоскрипная, противокоррозийная.
3. Особенности — стойкость к воде и температурам.
4. Рабочие температуры — от -40 до 900 градусов Цельсия.
5. Срок годности — 5 лет.
6. Страна-производитель — Россия.

Для применения необходимо взболтнуть баллон, после чего распылить состав тонким слоем на чистые и сухие детали.

Плюсы:

1. Высокое качество.
2. Не уступает Ликви Молли.
3. Легкость нанесения.
4. Оптимальная густота.
5. Широкий спектр применения.

Минусы:

1. Светлый оттенок.
2. Высокая цена.

Вторая группа

К этой группе относятся пасты на минеральной основе, содержащие бентонит и выступающие в качестве загустителя. В роли добавок применяются металлические элементы и частицы жирных кислот.

Главный плюс смазки состоит в устойчивости в широком температурном диапазоне — от -45 до +180 градусов Цельсия. Это значит, что паста остается на обработанном узле и сохраняет качества в течение всего срока службы.Ее рекомендуется использовать на направляющих суппортов в ситуации, если машина эксплуатируется в обычных условиях.

В качестве примера можно привести Teroson VR 500 (Loctite Teroson Plastilube) — смазку, созданную на базе минерального масла, не содержащую жирных / металлических элементов.

Отличается большим количеством трущихся элементов, стойкостью к щелочам и защищает от коррозии. Средство не имеет запаха, имеет вид пасты или спрея.

ВАЖНО! В случае смешивания с другими смазками теряет стойкость к высоким температурам.

Третья группа

Сюда входят пасты на базе масла-«синтетики». Они отличаются универсальностью, ведь могут использоваться для всех элементов тормозной системы.

При их изготовлении использовались составы из качественного синтетического масла и ряда присадок, защищающих от коррозии, окисления или износа. Дополнительно добавляется загуститель.

Особенностью смазок 3-й группы является стойкость к воде, щелочам, тормозной жидкости и кислотам. Они не растворяются, сохраняются под действием температур от -40 до +300 градусов Цельсия и имеют качества диэлектрика.

Зачем нужна смазка, и какие к ней предъявляются требования?

Каждый водитель знает, что для цилиндров суппортов смазка просто жизненно необходима. Без качественного вещества механизм не будет полноценно работать и быстро придет в неисправное состояние. Вещество наносится на верхнюю часть поршня, под пыльник, благодаря чему отлично защищает функциональный узел от коррозии и не позволяет заклиниваться. Также, используется специальный состав для обработки нерабочей и торцевой поверхности колодок, чтобы исключить появление скрипов и прочих неприятных звуков.

Если в механизме будет отсутствовать смазывающий состав, то трение будет происходить «по сухому». В итоге, возникнет повышенный износ колодки, что спровоцирует быструю поломку детали. Отдельно стоит рассказать о том, что к подобной продкции предъявляются определенные требования:

• противостояние низким (-15,-20 градусов Цельсия) и повышенным температурам – в сотни градусов, поскольку детали этого механизма могут сильно нагреваться;
• нейтральное воздействие на резину и пластик, поскольку детали из этих материалов располагаются рядом со смазываемыми поверхностями;
• пасты должны быть вязкими, не вымываться.

Данные требования можно назвать основными, хотя есть еще несколько критериев, которые стоит озвучить. Здесь имеет в виду обеспечение защиты от коррозии и стабильность при попадании в водную среду. Нередко механики советую водителям использовать для смазки суппортов и цилиндров тормозной системы обычный литол, но сразу вам скажу, что слушать такие советы крайне не рекомендуется, поскольку в дальнейшем это приведет к поломке механизма.

— Колодки тормозных механизмов необходимо менять только комплектом — все четыре штуки на обоих передних (или задних) колесах. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при резком замедлении.

Какая смазка для суппортов лучше, а какие составы не дадут нужного эффекта?

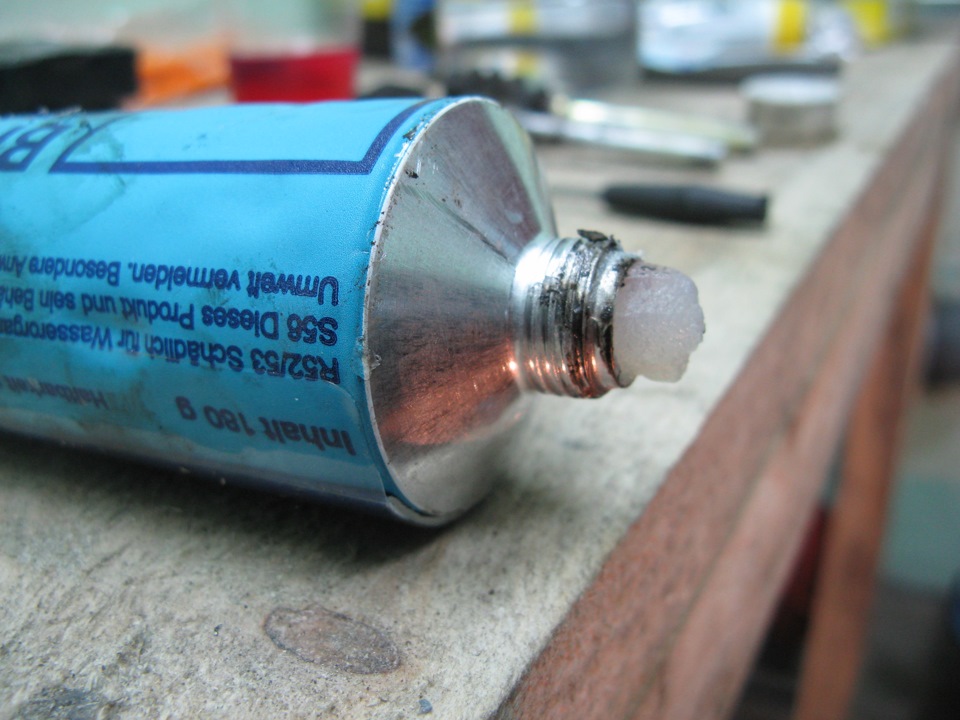

Наиболее правильный вариант – это выбор качественного продукта. Важно помнить, что низкотемпературные смазки быстро высыхают, а потом вымываются, что приводит к подклиниванию и скрипам. Для «пальцев» важно использовать очень пластичную, желательно синтетическую смазку, которая не будет течь. Покрывать тыльную сторону тормозных колодок стоит специальными противоскрипными смазками.

Специалисты советую отказаться от составов, которые не отвечают техническим параметрам, описанным выше, иначе результатом станет неисправный механизм и дополнительные расходы на замену деталей.

Замена задних тормозных колодок

Снимаем заднее колесо и устанавливаем автомобиль на подставку заводского изготовления. Замену колодок показываем на левом зад­нем колесе.

Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу, удерживая последний ключом «на 17». Аналогично отворачиваем верхний болт крепления суппорта к направляющему пальцу.
Снимаем суппорт с направляющей колодок и осторожно опускаем его, стараясь не повредить тормозной шланг и трос стояночного тормоза
Отверткой сдвигаем наружную тормозную колодку по направляющим пластинам…
…и снимаем ее
Аналогично снимаем внутреннюю колодку.
Вставляем отвертку в зазор между направляющей колодок и пластиной, затем, отжав пластину…
…снимаем ее с направляющей колодок.
Если требуется заменить защитный чехол направляющего пальца, вынимаем нижний направляющий палец из отверстия направляющей колодок…
…и снимаем защитный чехол. Таким же образом снимаем защитный чехол верхнего направляющего пальца.
Верхний и нижний направляющие пальцы отличаются один от другого. Их окраска облегчает идентификацию: верхний палец – желтого цвета, нижний – серебристого. Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра. Для этого предлагаем два способа. При первом используются винт и планка от двухзахватного винтового съемника, а также гайка подходящего размера.
Для утапливания поршня в цилиндр суппорта опираем планку винтового съемника на выступы суппорта и подкладываем гайку под конец винта. Вращаем гайку ключом по часовой стрелке и одновременно поджимаем винт. Гайка силой трения будет заставлять вращаться поршень.
Второй способ: вставляем пассатижи в гнезда поршня и поворачиваем его, одновременно надавливая на поршень. Очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места направляющей тормозных колодок. Если защитные чехлы направляющих пальцев были порваны, заменяем их новыми

Устанавливаем новые тормозные колодки и крепим суппорт. Аналогично заменяем тормозные колодки на правом зад­нем колесе. После замены колодок на обоих задних колесах несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.
