Что такое приборная панель Supervision на Kia Rio, описание и обозначения значков

Описание и расположение индикаторов и приборов на классической панели

Обозначение и распиновка стандартной приборке

В автомобилях Kia Rio приборки могут различаться между собой в зависимости от того, имеются ли на них тахометры или нет. Рассмотрим описание контрольного щитка на примере авто с тахометром.

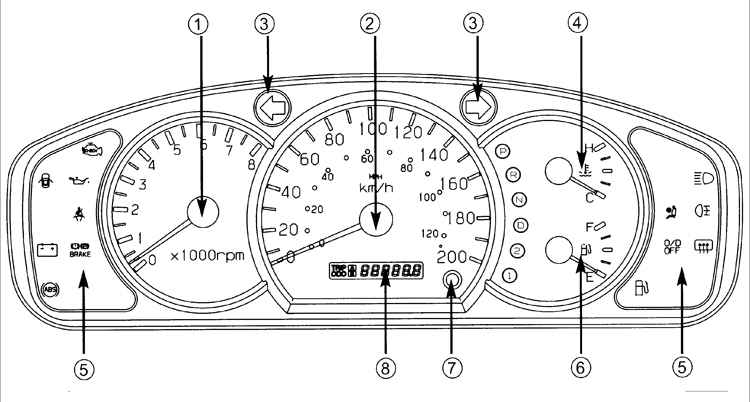

В соответствии со схемой приведенной выше, основные компоненты приборки следующие:

1. Тахометр. Это устройство предназначено для передачи водителю информации о текущем количестве оборотов коленчатого вала двигателя.
2. Спидометр. О назначении этого устройства долго говорить не будем, и так ясно, что с его помощью водитель всегда знает, с какой скоростью движется его транспортное средство.
3. Световые индикаторы указателей поворота — левый и правый.
4. Контроллер температуры хладагента в системе охлаждения. Стрелка датчика не должна переходить в красную зону при работающем двигателе, поскольку это будет свидетельствовать о его перегреве. Если это все же произошло, то необходимо как можно быстрее остановить авто и разобраться в причинах перегрева.
5. Контрольные и аварийные индикаторы. В частности, это датчики ближнего и дальнего света, противотуманок, подушек безопасности, системы обогрева заднего стекла, ABS, аварийного давления масла в системе, открытых дверей, разряженной АКБ, а также не пристегнутых ремней безопасности. Также на приборке есть индикатор Check Engine — он появляется всегда при включении зажигания, но если он горит после запуска мотора, то силовой агрегат необходимо проверить ан предмет неисправностей.
6. Датчик уровня горючего в бензобаке. Здесь же имеется световой индикатор, который загорается в том случае, если автомобиль начал использовать резервный запас топлива.
7. Клавиша сброса счетчика дневного пробега.
8. Сам одометр — на экране устройства демонстрируется информация об общем, а также суточном пробеге автомобиля.

Контрольные лампы и световые индикаторы пп kia rio 4

Панель приборов Киа Рио четвертого поколения оснащена значками, привлекающими внимание водителей. Используются следующие цвета:

1. Зеленый: указывает на включение конкретного устройства.
2. Желтый — указывает на то, что обнаружена проблема, для устранения которой требуется диагностика, дальнейшие настройки или ремонт.
3. Красный — указывает на снижение уровня моторного масла, охлаждающей или тормозной жидкости, а также на необходимость срочно устранять ошибки или серьезные неисправности. Когда на приборной панели загорается красный индикатор, рекомендуется немедленно прекратить использование Kia Rio 4. В противном случае может потребоваться дорогостоящий ремонт.

Особенности щитка приборов Supervision

В автомобиле Kia Rio может использоваться два типа контрольных щитков — стандартный, а также премиальный или Supervision. В последнем случае приборка обладает улучшенными характеристиками, поскольку она предлагает более широкий функционал и некоторые дополнительные возможности. Также следует отметить, что такая ПП по своему внешнему виду имеет более спортивный дизайн, что позволяет улучшить эстетические качества интерьера салона в целом. Такая ПП ставится только на автомобили премиальной комплектации Rio 3, а также на рестайлинговые авто

Такая приборка состоит из трех основных частей или колодцев:

1. В самом центре находится спидометр, который отделен от других колодцев пластмассовым полукругом. Несмотря на то, что все показатели находятся на одном уровне, такое расположение придает некую объемность приборке. В центральной части спидометра имеется экран, где отображены основные характеристики и параметры авто.
2. С левой стороны установлен тахометр.
3. В правом колодце можно увидеть два основные датчика — температуры антифриза в системе охлаждения, а также уровня горючего в баке.

Конструкция этой ПП не предусматривает использование дополнительных механических устройств, так как по мнению разработчиков, это мешало бы следить за основной информацией.

Контрольные лампы и световые индикаторы ПП Kia Rio 4

Панель приборов Киа Рио 4 поколения оснащена значками, которые привлекают внимания водителей. Задействованы следующие цвета:

1. Зелёный – указывает на включение конкретного прибора.
2. Жёлтый – свидетельствует об определении неполадки, для устранения которой требуется диагностика, дополнительная настройка или ремонт.
3. Красный – оповещает о снижении уровня моторного масла, охлаждающей или тормозной жидкости, а также о необходимости срочного устранения ошибок или тяжёлых неисправностей. При высвечивании красного индикатора на приборной панели рекомендуется незамедлительно прекратить эксплуатацию Киа Рио 4. В противном случае может потребоваться дорогостоящий ремонт.

Легкое чтение индикаторов приборной панели

В «Киа Рио» панель приборов имеет значки с понятными обозначениями. Специальные пиктограммы расположены удобным образом, чтобы при старте силового агрегата либо вождении водитель мог их видеть и реагировать на изменения.

Значки на приборной панели «Киа Рио» при старте двигателя кратковременно загораются, а затем должны потухнуть. Если этого не произошло, то конкретные узлы имеют проблемы.

Это не касается информационных датчиков: поворотники, аварийное освещение, противотуманные и основные фары.

В Таблице 1 приведены для «Киа Рио» значки на 2 типах панелей приборов и их значения.

Вид значка	Стандартная панель	Supervision	Описания и примечания
Режим ECO		Сообщает об экономном потреблении топлива, то есть о включении режима экономичности топлива.
Подушки безопасности		При запуске силового агрегата зажигаются на 6 с. При неисправностях подушек или их отсутствии горит постоянно.
Антиблокировочная система ABS		После поворота ключа зажигания загорается на 3 с. В случае отсутствия неисправностей значок должен потухнуть.
Стояночный тормоз (восклицательный знак внутри круга)			Горит при включенном ручном тормозе при включении зажигания. Постоянно светится при критическом уровне тормозной жидкости.
Ремень безопасности не пристегнут		Сообщает о необходимости пристегнуть ремни.
Система EBD

Найдена поломка в ABS или EBD. Указатели поворота



При мигании сообщают о срабатывании габаритных огней. Мигание или непрерывное горение говорят о наличии поломки или необходимости установки нового предохранителя. Дальний свет



Информирует о включении дальнего света. Габаритные огни



Габаритные фары включены. Противотуманные фары



Сообщают о включении противотуманных фар Низкий уровень жидкости в омывателе



Указывает на необходимость добавления жидкости в бачок омывателя Низкое давление масла в двигателе

Требуется долить масло или проверить герметичность коммуникаций и картера. Текущее положение ручки АКПП



Отображает расположение ручки селектора КПП. Положение ручки МКПП



Отображает рекомендуемую для включения передачу в данном скоростном режиме, чтобы добиться максимально возможной экономии топлива. Зарядка аккумулятора



Свидетельствует о разряде аккумулятора, необходимости его заменить или зарядить. Иногда могут быть неисправности генератора. Незакрытая дверь



Загорается в случае открытых или не до конца закрытых дверях. Иммобилайзер



Загорается в момент включения ключа с передатчиком. Заканчивается топливо в баке

Требуется выполнить дозаправку. Двигатель неисправен

Требуется посетить дилерский сервис для диагностики двигателя. Термодатчик охлаждающей жидкости

Загорается в случае достижения жидкостью +120 0 С. Система устойчивости ESC

Включается при проскальзывании колес, информирует о снижении сцепления колес с дорожным покрытием. Позволяет водителю осуществлять безопасное управление автомобилем.

 Отключение ESC



Загорается в случае принудительного выключения ESC. Обледенение дорожного покрытия

Загорается синий значок на панели приборов автомобиля «Киа Рио», свидетельствующий о возможном появлении наледи на дорожном покрытии.

«Снежинка» на «Киа Рио»

Значок «Снежинка» предназначен для предупреждения водителя о снижении температуры и возможном появлении на дорожном покрытии наледи. Он включается только в интервале от -5 0 С до +4 0 С, который выбран не случайно: именно при таких температурах дорожное покрытие становится опасным, скользким.

В случае приближения к нижнему порогу интервала визуальная индикация сопровождается звуковым сигналом. При значениях ниже -5 0 С светодиод гаснет, звуковые сигналы не воспроизводятся.

Присутствует на всех типах панелей.

Контрольные лампы и световые индикаторы пп kia rio 4

Панель приборов Киа Рио 4 поколения оснащена значками, которые привлекают внимания водителей. Задействованы следующие цвета:

1. Зелёный – указывает на включение конкретного прибора.
2. Жёлтый – свидетельствует об определении неполадки, для устранения которой требуется диагностика, дополнительная настройка или ремонт.
3. Красный – оповещает о снижении уровня моторного масла, охлаждающей или тормозной жидкости, а также о необходимости срочного устранения ошибок или тяжёлых неисправностей. При высвечивании красного индикатора на приборной панели рекомендуется незамедлительно прекратить эксплуатацию Киа Рио 4. В противном случае может потребоваться дорогостоящий ремонт.

По поводу бортового компьютера

Комп кросс-хетчбэка вступает в работу сразу же после включения зажигания с отображением на экране общей информации:

• запаса хода при теперешнем наличии либо остатке горючего в баке;
• текущего пробега, который отсчитывается компьютером после нажатия опции Trip или после обнуления на одометре очередного участка пути;
• среднего расхода, который подлежит определению частному от деления объема потребленного горючего на параметр преодоленного расстояния;
• текущего времени в пути, при этом время стоянок не подлежит учету;
• а также наружной температуры и общего с начала эксплуатации пробега авто.

При выключении замка зажигания кроме общего пробега все остальные параметры исчезают с дисплея.

Важно! Доступ к настройкам компьютера имеют лишь специалисты сервиса официальных дилерских центров и для того, чтобы осуществить перезагрузку его программного обеспечения после устранения поломок и для того, чтобы сбросить те или ошибки кодов нужно обращаться исключительно к дилерам. Иначе можно утратить возможность ремонта по условиям гарантийных обязательств производителя.

Расшифровка значков на панели Киа Рио

1. Тахометр показывает, с какой частотой вращается коленчатый вал. Красный цвет обозначает серьезный дефект мотора.
2. Спидометр – указывает на скорость транспортного средства.
3. Желтая машинка — сигнализатор иммобилайзера. Если мигает или не загорается, есть поломка.
4. Красный руль — информирует о сбое в работе гидроусилителя руля.
5. Красный человечек с шаром — предупреждает о нарушении работы подушек безопасности (система SRS).
6. ABS в кружочке — показывает работу антиблокировочного механизма тормозов. При поломке горит все время. Тормоза работают, система ABS – нет.
7. Стекло с водой — отображает уровень омывающей жидкости. Горит при движении – жидкость почти закончилась.
8. Индикатор уровня топлива в баке.
9. Синяя фара — показывает работу дальнего света.
10. Красная бензоколонка — сообщает о том, что резервное топливо скоро закончится. Можно проехать еще 50 км.
11. Желтая фара — информирует об исправности противотуманных фар.
12. Желтый фонарь — оповещает о работе заднего противотуманного фонаря.
13. Зеленые лампочки — сигнализатор правильной работы габаритных огней.
14. Красный человечек с линией — говорит о том, что водитель или пассажир на переднем сиденье не пристегнулись ремнем безопасности.
15. Зеленые стрелочки — показывает работу сигналов поворота. Если мигает часто – сгорела лампа поворотника. Если значок не горит – сломана проводка.
16. Дисплей – сообщает о скорости, времени в дороге, расходе топлива, пробеге и другой информации.
17. Зеленые стрелочки — сигнализаторы включения сигналов поворота. Также, мигает при включении аварийной сигнализации.
18. Градусник — показывает температуру охлаждающей жидкости. Горит синим цветом до того, как прогреется ОЖ (норма 40-50 градусов). Значок горит красным цветом, жидкость нагрелась выше 120 градусов. Нужно немедленно остановиться, подождать пока мотор остынет. Ездить на перегретом двигателе запрещено.
19. Красная масленка — обозначает низкое давление масла в моторе.
20. P/! в кружочке — такие знаки и слово BRAKE говорят о том, что включен ручной тормоз или повреждена тормозная система.
21. Значок двигатель – информирует о поломке двигателя. Если значок горит при включенном моторе, нужно заглушить машину. Механизм переведен в аварийный режим работы.
22. Красная машинка – обозначает незакрытый багажник или открытые двери.
23. Красный аккумулятор – сигнализирует разрядку АКБ. Горящий значок при работе мотора говорит о том, что аккумулятор не заряжается от генератора.
24. Двигатель работает в экономичном режиме.

Интуитивность восприятия значков индикации

Приборка кросс- хетчбэка оснащена значками индикации с максимально понятной их визуализацией. При этом сами пиктограммы расположены в таких местах, чтобы даже при движении, не говоря уже о включении зажигания пилот смог на них обратить внимание и отреагировать на индикацию соответствующим, адекватным способом.

Важно! Следует иметь в виду, что при включении зажигания иконки индикации кратковременно подсвечиваются, а затем гаснут, помимо тех пиктограмм, которые указывают на проблемы или на неисправности. А также тех значков, которые выполняют информационные функции типа сигналов поворотников, противотуманной и основной оптики, аварийной сигнализации.

Одометр поездки и время в пути

Одометр фиксирует общий и суточный пробег машины в пределах от 0 до 1599999 км. Суточное значение можно обнулить, когда оно отображается на мониторе. Для этого понадобится удерживать кнопку Reset на руле не менее одной секунды.

Функция время в пути позволяет просматривать длительность движения автомобиля в поездке. Предел измерений до ста минут. Сброс показаний осуществляется идентично обнулению одометра, но при выведенном на дисплее времени в пути.

Снятие и установка

Демонтаж панели приборов Киа Рио 3 осуществляется при помощи отвертки с крестообразным шлицем. Порядок действий:

Rio 4

Приборная панель Киа Рио 4 поколения является визуальным инструментом для контроля работы основных агрегатов. Она включает в себя приборы измерения, световые индикаторы и органы управления. На моделях Kia Rio 4 поколения используются два типа панелей приборов. В версиях с богатой комплектацией (Престиж и Премиум) устанавливается Supervision.

Элементы контрольной панели

Панель приборов Kia Rio 4 состоит из следующих контрольных элементов:

1. Указатель температуры ОЖ – отражает температуру ОЖ силового агрегата при включенном зажигании или нажатой кнопки пуска мотора.
2. Одометр – фиксирует общий пробег автомобиля, что позволяет контролировать периоды прохождения технического обслуживания.
3. Указатель температуры наружного воздуха – производит замер внешней температуры с точностью до одного градуса. Датчик рассчитан на измерение температуры в пределах от – 40 до + 80 градусов.
4. Индикатор переключения передач – на моделях Киа Рио 4 с автоматической трансмиссией имеются следующие индикаторы на панели приборов:

• P – парковка;
• R – задний ход;
• N – нейтральная передача;
• D – движение;
• 1, 2, 3, 4, 5, 6 – спортивный режим.

На моделях с механической трансмиссией отражается цифра от одного до шести со стрелкой. Она указывает на необходимость включения повышенной или пониженной передачи.

1. Тахометр – для отображения числа оборотов коленчатого вала за одну минуту.
2. Спидометр – показывает скорость движения автомобиля.

Также на панели приборов Киа Рио 4 смонтирован жидкокристаллический дисплей, функционал которого будет рассмотрен отдельно.

Дисплей

Жидкокристаллический монитор Киа Рио 4 поколения предназначен для отображения следующей информации:

• информация бортового компьютера;
• режим дисплея;
• оповещение об отклонениях от нормальной работы.

Одометр поездки и время в пути

Одометр фиксирует общий и суточный пробег машины в пределах от 0 до 1599999 км. Суточное значение можно обнулить, когда оно отображается на мониторе. Для этого понадобится удерживать кнопку Reset на руле не менее одной секунды.

Функция время в пути позволяет просматривать длительность движения автомобиля в поездке. Предел измерений до ста минут. Сброс показаний осуществляется идентично обнулению одометра, но при выведенном на дисплее времени в пути.

Средняя скорость и запас хода

Для вывода на дисплей показателя средней скорости маршрутный компьютер сопоставляет общий пройденный путь и время работы двигателя. При этом последний показатель учитывается независимо от того движется автомобиль или стоит. Отсчёт ведётся с крайнего обнуления средней скорости.

Запас хода указывает на оставшийся километраж до окончания топлива в баке, в пределах от 1 до 9999 км.

На дисплее будет высвечиваться прочерк, если оставшегося бензина хватает менее чем на километр.

Также понадобится учитывать:

1. Данные могут отражаться некорректно после отключения АКБ или при расположении машины на не ровной поверхности.
2. Дозаправка в количестве менее шести литров может быть не учтена маршрутным компьютером.
3. На показания запаса хода влияет режим езды, дорожное покрытие и состояние узловых Киа Рио 4.

Расход топлива

Панель приборов Киа Рио 4 отражает средний и мгновенный расход топлива.

Значение среднего вычисляется после сопоставления израсходовано бензина и пройденного автомобилем километража. Отсчёт ведётся с момента предыдущего сброса показаний. Значения выдаются в диапазоне от нуля до 99,8 км/л и л/100 км.

Для обнуления расхода бензина можно использовать следующие варианты:

Мгновенный расход выдает значение потребления топлива за временной промежуток в несколько секунд после достижения скорости более 10 км/ч.

Тексты об обслуживании и ремонте Kia Rio 4 в этой рубрике.

Дисплей

ЖК-монитор Kia Rio четвертого поколения предназначен для отображения следующей информации:

• информация о бортовом компьютере;
• режим отображения;
• уведомление об отклонениях от нормального режима работы.

Цвет пиктограмм щитка Kia Rio 3

Панель управления

Подсветка пиктограмм служит для привлечения внимания водителя, при этом разработчики решили использовать три цвета: красный, желтый и зеленый. Ошибки, требующие немедленного внимания, отображаются красным цветом на приборной панели Kia Rio 3. С помощью этого цвета водитель информируется о необходимости доливки основных жидкостей (антифриза, масла и тормозной жидкости). Флаг «H» также загорится красным, предупреждая о риске перегрева установки.

Желтый цвет используется для предупреждения о необходимости проведения ремонтных работ, самодиагностики, а также внесения определенных настроек. На панели Киа Рио 2016 есть значок иммобилайзера (обычно он загорается при включении зажигания и гаснет после запуска), просто это сделано желтым цветом.
Зеленый цвет обращает внимание водителя на конкретную рабочую единицу или просто указывает на статус включения любого устройства.

Чем отличается простая панель от Supervision

Приборка Supervision позволяет автовладельцу регулировать яркость и цвет устройства, благодаря чему водитель может подобрать необходимый оттенок свечения в зависимости от времени суток. Особенно эта функция удобна для тех водителей, которые часто ездят вечером или ночью. Одной из основных характеристик такой ПП является то, что она не режет глаз ярким свечением, в отличие от стандартной приборки, где обозначения и цифры могут «сливаться».

«Сравнение стандартной ПП и Supervision»

1. Стандартная ПП на Kia Rio
2. Контрольный щиток Supervision в Kia Rio

Как мы сказали выше, основным отличием этого контрольного щитка от стандартного считается его небольшой по размерам, но информативный экран. На этом дисплее демонстрируется основная информация о транспортном средстве и его передвижении. Разумеется, такой дисплей есть и в стандартном версии ПП, но в случае с премиальной панелью, он расположен в более удобном месте, а обозначения, демонстрирующиеся на нем, более точные и четкие.

Еще одним отличием можно назвать то, что приборка Supervision является русифицированной, в то время как стандартные версии — англоязычные. Благодаря этому водитель, не имея знаний английского языка, сможет без проблем понять то, что ему «говорит» щиток и разобраться в основных параметрах и показаниях. В любом случае, цвет свечения, а также тип подсветки в приборной панели Supervision не влияет негативно на видимость индикаторов и датчиков на экране устройства. Тем более, что при необходимости режим свечения всегда можно отрегулировать своими руками.

Цвет значков на панели приборов и их значение

Для привлечения внимания водителей к показаниям датчиков производитель использует различные подсветки.

Значки на приборной панели «Киа Рио» подсвечиваются следующими цветами:

• зеленым (используется для привлечения внимания водителя к определенному узлу автомобиля или для отображения включения прибора либо узла);
• желтым (говорит о возможном наличии проблем и необходимости проведения диагностики, выполнения настроек или ремонта);
• красным (сообщает о серьезных проблемах или ошибках, требующих немедленного устранения, а также о необходимости долить рабочие жидкости: антифриз, моторное масло, тормозную жидкость).

Красный символ говорит о критических неисправностях, при обнаружении которых автомобиль эксплуатировать запрещено. Если не обращать на него внимания, то в скором будущем может потребоваться серьезный ремонт систем, где были детектированы неполадки.

Расход топлива

На приборной панели Киа Рио 4 отображается средний и мгновенный расход топлива.

Среднее значение рассчитывается путем сравнения израсходованного топлива и пробега автомобиля. Обратный отсчет ведется с момента предыдущего обнуления показаний. Значения отображаются в диапазоне от нуля до 99,8 км / л / 100 км.

вы можете использовать следующие параметры для сброса расхода топлива:

• Вручную — удерживая кнопку Reset или Ok на рулевом колесе нажатой не менее одной секунды, когда на дисплее отображается средний расход.
• Авто — выберите «Автоматический сброс экономии топлива» в меню ЖК-дисплея при заправке автомобиля.

Мгновенный расход дает значение расхода топлива в течение нескольких секунд после достижения скорости выше 10 км / ч.

Отличия панели supervision

Supervision — это дополнительная приборная панель, доступная в комплектациях Prestige и Premium. Его отличия от обычного:

• Дисплей высшего качества
• Лучшая читаемость и информативность
• Приветственное развлечение
• Режимы бортового компьютера организованы по-разному.

Водители Киа Рио четвертого поколения на форумах пишут, что нормальный ПП можно заменить на Supervision без каких-либо доработок.
