Подробно о панели Приборов Киа Рио 3

Обычная и панель приборов Supervision

Обычная приборная панель

Приборная панель Киа Рио 3 2012 года выпуска представляет собой стандартный набор значков, расположение которых удобно в управлении даже в сложных дорожных ситуациях.

Внутри поколения в зависимости от комплектации можно заметить отличия, но они касаются прежде всего декоративного оформления. Варианты приборок на корейском автомобиле:

• обычная (для базовой комплектации машин);
• Supervision (доступна в комплектациях «Премиум» и «Престиж»).

При выборе богатой комплектации водитель получает приборный щиток Supervision, отличия которого от базового варианта в следующем:

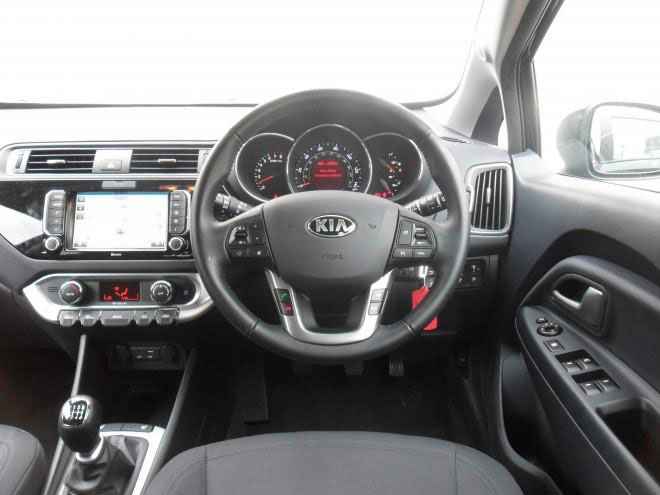

Приборная панель Supervision

• используются более яркие лампы для общей подсветки;
• приборы имеют хромированную окантовку;
• яркость подсветки информации о текущем состоянии авто можно регулировать;
• есть русская версия (при выводе сообщений, показаний и т.д.);
• используются приборы с повышенной точностью (расчет топлива, одометр и т.д.);
• применен стойкий к ультрафиолету и истиранию пластик;
• за счет контраста и четкость обозначения не утомляют водителя.

На дорестайлинговой версии автомобиля (например, Kia Rio 3 2014) приборная панель выполнена в спортивном стиле, он сохраняется и на авто после 2015 года (после рестайлинга). Колодцы на обновленных версиях более глубокие, а на тахометре добавлен значок «H», который предупреждает водителя об опасности перегрева силовой установки.

Отличия панели supervision

Supervision – опциональная панель приборов доступная в комплектациях Престиж и Премиум. Ее отличия от обычной:

• Дисплей более высокого качества
• Лучше читаемость и информативность
• Анимация приветствия
• Иначе организованы режимы маршрутного компьютера.

Водители Киа Рио 4 поколения на форумах пишут, что обычную ПП можно заменить на Супервижн без каких-либо доработок. И все будет работать.

Чем отличается Supervision от простой панели

Главная черта приборной панели Supervision на Kia Rio – подсветка.

Она регулируется водителем по яркости и цвету. В результате в зависимости от личных предпочтений и времени суток можно подобрать подходящий режим.

Это решение очень удобно тем, кто совершает поездки ночью либо вечером. Подсветка приборной панели отличается еще и способность не резать глаза своим лучом. В стандартном оборудовании из-за повышенной яркости могут сливаться цифры и иные обозначения на циферблатах или в дисплее, из-за чего водитель рискует ошибиться. Возможный результат – аварии, зачастую происходящие по неосторожности.

Как уже было сказано ранее, наиболее заметная особенность подобной приборной панели – небольшой круглый информативный дисплей. На нем высвечивается ряд данных об автомобиле и его передвижении. Конечно, подобный экран есть и на простом щитке. Но в стандартной версии он прямоугольный и относительно небольшой, а на Supervision этот элемент отличается удобным расположением по центру и более четкими и точным обозначениями. Также панель полностью русифицирована (в простой версии используется английский), поэтому позволяет даже человеку без знания иностранных языков ориентироваться в отображаемых данных.

Стоит отметить: тип и цвет освещения панели не влияют на видимость обозначений на дисплее. С помощью отдельной регулировки корректируется их режим.

По поводу бортового компьютера

Комп кросс-хетчбэка вступает в работу сразу же после включения зажигания с отображением на экране общей информации:

• запаса хода при теперешнем наличии либо остатке горючего в баке;
• текущего пробега, который отсчитывается компьютером после нажатия опции Trip или после обнуления на одометре очередного участка пути;
• среднего расхода, который подлежит определению частному от деления объема потребленного горючего на параметр преодоленного расстояния;
• текущего времени в пути, при этом время стоянок не подлежит учету;
• а также наружной температуры и общего с начала эксплуатации пробега авто.

При выключении замка зажигания кроме общего пробега все остальные параметры исчезают с дисплея.

Важно! Доступ к настройкам компьютера имеют лишь специалисты сервиса официальных дилерских центров и для того, чтобы осуществить перезагрузку его программного обеспечения после устранения поломок и для того, чтобы сбросить те или ошибки кодов нужно обращаться исключительно к дилерам. Иначе можно утратить возможность ремонта по условиям гарантийных обязательств производителя.

Обозначение лампочек и индикаторов

Специалисты признают, что панель Supervision Hyundai Creta проста в использовании, но очень информативна. Помимо трех основных блоков: тахометра, спидометра и центрального щитка с данными, поступающими с бортового компьютера, на приборке расположено огромное количество небольших индикаторов. Большая часть из них находится в верхней части, но несколько значков можно найти и в нижней части, недалеко от тахометра и спидометра. Указатели показывают:

• Включение левого или правого поворотника.
• Режим работы фар (дальний, ближний, противотуманки, габариты).
• Изменение давления в шинах.
• Появление возможных проблем с двигателем.
• Включение и выключение системы стабилизации во время движения.
• Сигнал о неполадке тормозной системы (оранжевый восклицательный знак).
• Проблемы с аккумулятором.
• Проблемы с уровнем масла в моторе.
• Неполадки подушек безопасности.
• Неполадки усилителя рулевого колеса.
• Включение или отключение системы ABS.
• Работу системы помощи при подъеме/спуске с горы.
• Блокировку дверей в салоне.
• Проблемы с системой стабилизации.
• Низкий уровень топлива в баке.

Важно отметить: Сигнал о неполадках в тормозной системе включается также в случае, если поднят ручной тормоз. Перед тем, как отправляться в сервисный центр для устранения проблемы, проверьте его.

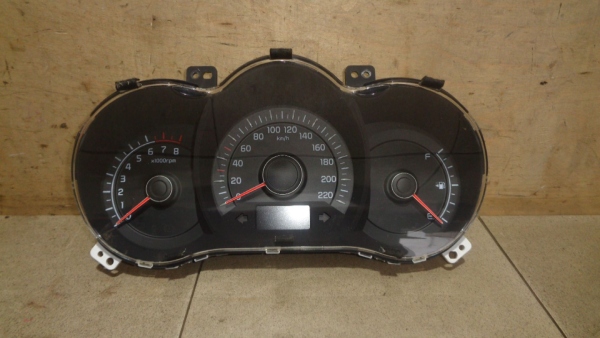

Стрелочные указатели приборной панели Kia Rio 3

Для наглядности можно рассмотреть щиток приборов Киа Рио 3 2013 года выпуска. Расположение указателей обеспечивает постоянный контроль за состоянием автомобиля, информация о положении дел с рабочими узлами, механизмами сгруппирована и поступает в распоряжение водителя, не отвлекая его от управления.

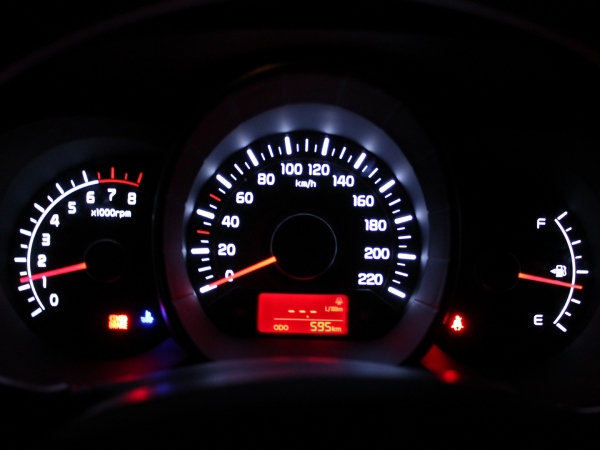

Контрольные стрелочные указатели на панели приборов:

• спидометр (показывает, с какой скоростью машина движется, показатель выражен в км/ч);
• тахометр (указывает на число оборотов коленчатого вала ДВС, показатель выражен в об./мин);
• индикатор уровня бензина в топливном баке (полный, полбака, пустой);
• индикатор температуры антифриза в контуре охлаждения.

Элементы контрольной панели

Панель приборов Kia Rio 4 состоит из следующих контрольных элементов:

1. Указатель температуры ОЖ – отражает температуру ОЖ силового агрегата при включенном зажигании или нажатой кнопки пуска мотора.
2. Одометр – фиксирует общий пробег автомобиля, что позволяет контролировать периоды прохождения технического обслуживания.
3. Указатель температуры наружного воздуха – производит замер внешней температуры с точностью до одного градуса. Датчик рассчитан на измерение температуры в пределах от – 40 до 80 градусов.
4. Индикатор переключения передач – на моделях Киа Рио 4 с автоматической трансмиссией имеются следующие индикаторы на панели приборов:

• P – парковка;
• R – задний ход;
• N – нейтральная передача;
• D – движение;
• 1, 2, 3, 4, 5, 6 – спортивный режим.

На моделях с механической трансмиссией отражается цифра от одного до шести со стрелкой. Она указывает на необходимость включения повышенной или пониженной передачи.

1. Тахометр – для отображения числа оборотов коленчатого вала за одну минуту.
2. Спидометр – показывает скорость движения автомобиля.

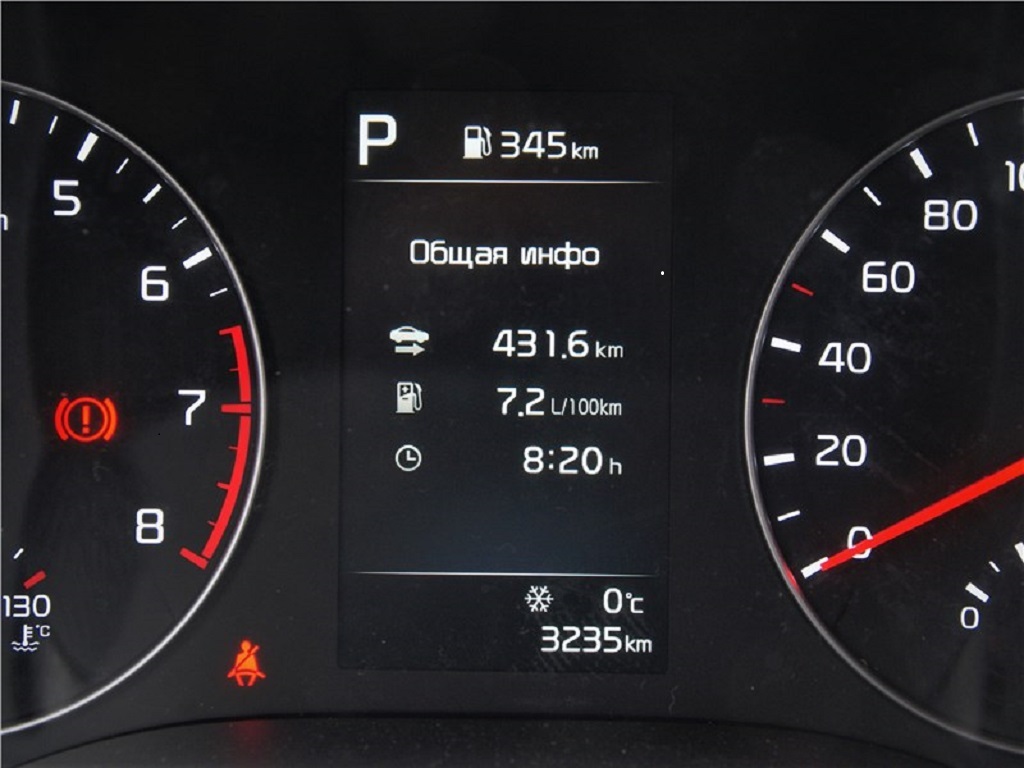

Также на панели приборов Киа Рио 4 смонтирован жидкокристаллический дисплей.

Дисплей

Жидкокристаллический монитор Киа Рио 4 поколения предназначен для отображения следующей информации:

• информация бортового компьютера;
• режим дисплея;
• оповещение об отклонениях от нормальной работы.

Обозначения на панели Киа Рио – Что означают значки на приборной панели автомобиля?

Вердикт — достойная и рекомендуемая замена. В зависимости от того, как была выполнена панель, человек получает надежного или не надежного помощника.

Внешний вид панели По дизайну и форме можно заявить, что над панелью приборов тщательно трудились и прорабатывали, поэтому она получилась удобной и функциональной. Колодцы с информацией расположены по мере полезности тех данных, которые они предоставляют.

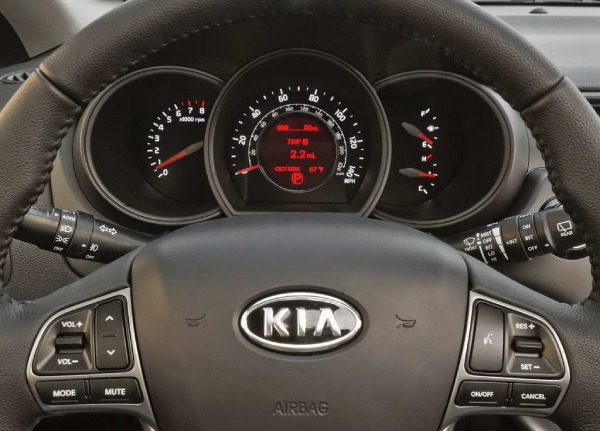

Бортовой компьютер

KIA RIO 3

Встроенный компьютер передает информацию о состоянии Киа Рио 3 на ЖК-дисплей. На панели приборов Киа Рио 3 2014 (да и на всех машинах третьего поколения, т.е. до 2017 года) информационное поле расположено под спидометром. Дисплей включается при повороте ключа в замке, питается устройство за счет АКБ. Показания, которые передает бортовой компьютер:

• пробег (со дня, когда машина сошла с конвейера);
• количество пройденных после нажатия кнопки Trip километров (сброс счетчика можно выполнить через Reset);
• запас хода (расчет ведется на основе текущего расхода и количества оставшегося в баке горючего);
• средняя скорость с момента пуска мотора до его остановки (подсчет не ведется при отсутствии движения);
• средний расход бензина (если в машину доливали меньше 6 литров горючего, то такая дозаправка не учитывается);
• расход на данный момент;
• время в пути (максимум 100 часов без одной секунды);
• сведения о режиме экономии (пуск через Trip, удерживаемый дольше 1 секунды).

С «начинкой» бортового компьютера могут работать только сотрудники официального дилера. Поэтому за настройку технических параметров в случае ошибок лучше не браться. Что касается замены щитка (например, если встал вопрос об установке новой приборной панели на Kia Rio 3 2015), то на рынке запчастей его можно приобрести отдельно и за умеренные деньги.

Расход топлива

Панель приборов Киа Рио 4 отражает средний и мгновенный расход топлива.

Значение среднего вычисляется после сопоставления израсходовано бензина и пройденного автомобилем километража. Отсчёт ведётся с момента предыдущего сброса показаний. Значения выдаются в диапазоне от нуля до 99,8 км/л и л/100 км.

Для обнуления расхода бензина можно использовать следующие варианты:

• Ручной – посредством удерживания кнопки Reset или Ok на руле не менее одной секунды, когда средний расход отображён на дисплее.
• Автоматический – в меню жидкокристаллического дисплея выбрать пункт «Fuel economyauto reset» при заправке автомобиля.

Мгновенный расход выдает значение потребления топлива за временной промежуток в несколько секунд после достижения скорости более 10 км/ч.

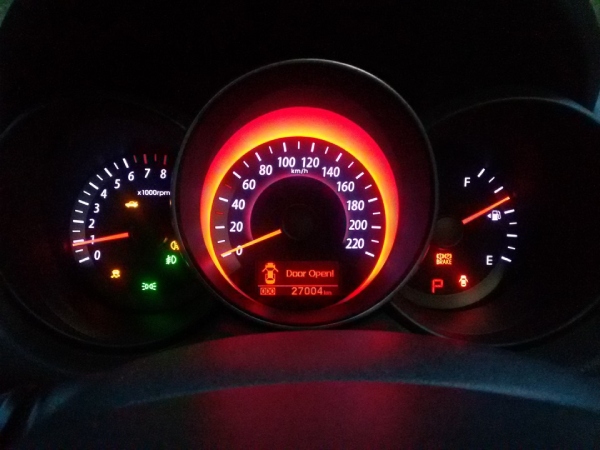

Цвет пиктограмм щитка Kia Rio 3

Щиток приборов

Подсветка пиктограмм служит для привлечения внимания водителя, при этом разработчики решили использовать три цвета – красный, желтый и зеленый. Красным цветом на панели приборов Kia Rio 3 обозначаются ошибки, требующие безотлагательного вмешательства. С помощью этого цвета водителю передается информация о необходимости долива основных жидкостей (антифриза, масла и тормозной жидкости). Красным будет светиться и флажок «H», предупреждающий о риске перегрева силовой установки.

Желтый цвет служит для предупреждения о необходимости ремонтных работ, диагностики авто, а также выполнении определенных настроек. На панели Киа Рио 2016 есть значок иммобилайзера (в норме загорается при включенном зажигании и гаснет после запуска), он как раз выполнен в желтом цвете.
Зеленый цвет направляет внимание водителя на конкретный рабочий узел, или просто свидетельствует о состоянии включения какого-либо устройства.

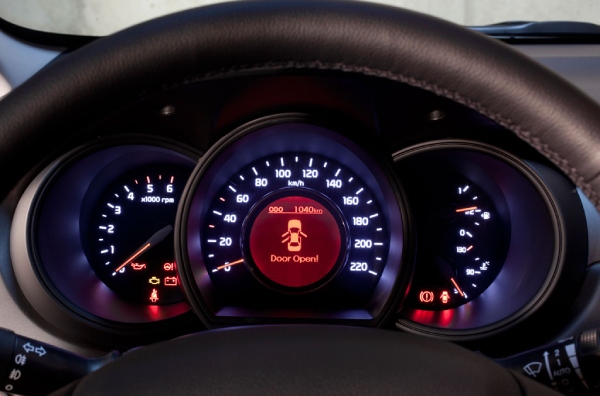

Легкое чтение индикаторов приборной панели

В «Киа Рио» панель приборов имеет значки с понятными обозначениями. Специальные пиктограммы расположены удобным образом, чтобы при старте силового агрегата либо вождении водитель мог их видеть и реагировать на изменения.

Значки на приборной панели «Киа Рио» при старте двигателя кратковременно загораются, а затем должны потухнуть. Если этого не произошло, то конкретные узлы имеют проблемы.

Это не касается информационных датчиков: поворотники, аварийное освещение, противотуманные и основные фары.

В Таблице приведены для «Киа Рио» значки на 2 типах панелей приборов и их значения.

Вид значка	Стандартная панель	Supervision	Описания и примечания
Режим ECO		Сообщает об экономном потреблении топлива, то есть о включении режима экономичности топлива.
Подушки безопасности		При запуске силового агрегата зажигаются на 6 с. При неисправностях подушек или их отсутствии горит постоянно.
Антиблокировочная система ABS		После поворота ключа зажигания загорается на 3 с. В случае отсутствия неисправностей значок должен потухнуть.
Стояночный тормоз (восклицательный знак внутри круга)			Горит при включенном ручном тормозе при включении зажигания. Постоянно светится при критическом уровне тормозной жидкости.
Ремень безопасности не пристегнут		Сообщает о необходимости пристегнуть ремни.
Система EBD			Найдена поломка в ABS или EBD.
Указатели поворота		При мигании сообщают о срабатывании габаритных огней. Мигание или непрерывное горение говорят о наличии поломки или необходимости установки нового предохранителя.
Дальний свет		Информирует о включении дальнего света.
Габаритные огни		Габаритные фары включены.
Противотуманные фары		Сообщают о включении противотуманных фар
Низкий уровень жидкости в омывателе		Указывает на необходимость добавления жидкости в бачок омывателя
Низкое давление масла в двигателе		Требуется долить масло или проверить герметичность коммуникаций и картера.
Текущее положение ручки АКПП		Отображает расположение ручки селектора КПП.
Положение ручки МКПП		Отображает рекомендуемую для включения передачу в данном скоростном режиме, чтобы добиться максимально возможной экономии топлива.
Зарядка аккумулятора		Свидетельствует о разряде аккумулятора, необходимости его заменить или зарядить. Иногда могут быть неисправности генератора.
Незакрытая дверь		Загорается в случае открытых или не до конца закрытых дверях.
Иммобилайзер		Загорается в момент включения ключа с передатчиком.
Заканчивается топливо в баке		Требуется выполнить дозаправку.
Двигатель неисправен		Требуется посетить дилерский сервис для диагностики двигателя.
Термодатчик охлаждающей жидкости		Загорается в случае достижения жидкостью +1200С.
Система устойчивости ESC		Включается при проскальзывании колес, информирует о снижении сцепления колес с дорожным покрытием. Позволяет водителю осуществлять безопасное управление автомобилем.
Отключение ESC		Загорается в случае принудительного выключения ESC.
Обледенение дорожного покрытия			Загорается синий значок на панели приборов автомобиля «Киа Рио», свидетельствующий о возможном появлении наледи на дорожном покрытии.

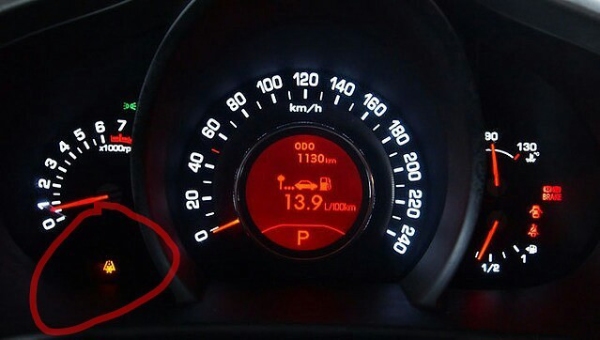

«Снежинка» на «Киа Рио»

Значок «Снежинка» предназначен для предупреждения водителя о снижении температуры и возможном появлении на дорожном покрытии наледи. Он включается только в интервале от -50С до +40С, который выбран не случайно: именно при таких температурах дорожное покрытие становится опасным, скользким.

В случае приближения к нижнему порогу интервала визуальная индикация сопровождается звуковым сигналом. При значениях ниже -50С светодиод гаснет, звуковые сигналы не воспроизводятся.

Присутствует на всех типах панелей.

Установка Кнопки Старт Стоп На Киа Рио

Современный автомобиль можно запустить не только с ключом. Кнопка «Старт-Стоп» представляет собой небольшой продукт, который устанавливается вместо замка зажигания или в остальной части кабины. Для запуска машины достаточно одного клика. Все просто и удобно. Как установить кнопку Старт-Стоп своими руками, будет объяснено ниже.

Принцип почти всегда таков: вы вынимаете автомобиль из системы охранной сигнализации, садитесь в автомобиль и нажимаете педаль тормоза, а затем нажимаете кнопку запуска автомобиля. Примерно через полсекунды стартер запустит двигатель. Часто кнопки снабжены светодиодными индикаторами, которые указывают на успешный запуск. Нужно выключить двигатель? Нет проблем, просто нажмите педаль тормоза и кнопку еще раз.

Каковы преимущества использования кнопки?

1. Это довольно просто нажать на двигатель, чтобы запустить двигатель.
2. Вам больше не нужно носить ключ зажигания с собой.
3. Кнопка устанавливается в любом месте, в том числе прямо под подмышкой, что повышает удобство использования.
4. Ряд опций в сочетании с автосигнализацией, иммобилайзером и другими системами безопасности.
5. Вы можете закрыть автомобиль, просто нажав кнопку на двери, не надевая ее на будильник — это экономит время, если вы ненадолго выходите из кабины.

Есть ли недостатки? Как бы неприятно это ни звучало, да.

1. Чтобы завести автомобиль, нужно сесть в него и нажать педаль тормоза. По привычке многие водители об этом забывают.
2. Трудности в установке подогреваемой сигнализации вероятны. Поэтому потребуется как минимум две цепочки для ключей — некоторые из них должны быть переданы мастерам. Они будут разбирать его, удалять чипы и устанавливать его в машину. Питание будет доставлено только при запуске.
3. Установка будильника на автомобиль с помощью кнопки обычно обходится дороже.

На это есть перспектива если батарея попадает в брелок, машину нельзя запустить с помощью кнопки, но это не так. Просто подведите продукт к кнопке, и все будет работать. Если аккумулятор разряжен, вы можете открыть автомобиль с помощью ключа.

Существует огромное количество схем установки продуктов, каждая со своими характеристиками.

• Вариант с ключом зажигания. В этом случае ключ полезен для запуска. Включив его, вы включите зажигание, и вам нужно будет нажать кнопку, чтобы запустить двигатель. Опция без ключа проще, вам просто нужно нажать кнопку.
• «Короткая» и «длинная» печать. В первом варианте нужно кратковременно нажать кнопку — стартер будет вращаться до тех пор, пока двигатель не активируется. Второй держит кнопку — стартер вращается только при нажатии.
• Различные варианты зажигания. Первый вариант — включить зажигание при нажатии кнопки. 2-й — возможность активировать его только в сочетании со стартером.

Опытные автовладельцы сочетают разные варианты, получая заметные схемы. Чтобы установить кнопку Старт-Стоп, вам не нужно быть опытным автомехаником — достаточно базовых знаний о работе автомобиля. Но если вы хотите реализовать сложную схему с таймером, задержкой запуска и другими аспектами, это потребует больших усилий и огромного количества дополнительных компонентов.

Какой бы вариант вы ни выбрали, вы должны сначала подготовить сайт установки. Для этого либо снимите замок зажигания, либо прорежьте отдельное отверстие в панели приборов. Это можно сделать с помощью паяльника, дрели, канцелярского ножа и других устройств. Для доступа к проводке снимите консоль. Если вы планируете установить кнопку, не находящуюся в замке зажигания, обязательно закройте ее заглушкой.

Рассмотрим вариант установки на ВАЗ 21214 (полевой). Применяемая система будет работать следующим образом: при первом нажатии кнопки при нажатой педали тормоза двигатель выключается, а при выключении второй выключается. Если нажать на нее без педали тормоза, устройство запускается и останавливается. При нажатии во время работы двигателя двигатель останавливается.

Требуются следующие компоненты:

• кнопка без защелки;
• три четырехконтактных реле с разомкнутым контактом;
• одно пятиконтактное реле с замкнутыми контактами;
• задние противотуманные фонари;
• провода и клеммы.

Вот что пригодится для установки кнопки

• Рабочий контакт реле «» подключен к аккумулятору 12 В (окрашен в коричневый цвет).
• Сигнал включения «» подключен там.
• Общее «-» для массы.
• Рабочий контакт реле нагрузки установлен на 12 В с зажиганием (синий провод).
• Управляющий сигнал «-» подключен к кнопке Старт-Стоп.
• Сигнал согласия остается пустым.

В автомобиле есть 3 точки подключения: блок зажигания, выключатель педали тормоза и провод управления. Это предотвратит запуск стартера после активации двигателя.

В других автомобилях принцип установки примерно такой же. Кнопочные провода окрашены в разные цвета, поэтому нужно сосредоточиться на палитре. Время от времени возникают трудности с оранжевыми проводами, как правило, их несколько. Узкий, на жгуте, отвечает за тормоз — его необходимо переместить в соответствующее место в автомобиле.

В паре — плюс, они несут ответственность за зажигание. На жгуте также есть фиолетовый провод, который отвечает за запуск двигателя — мы помещаем его в газовый насос. Красноватый бросает отрицательный заряд батареи, черный — плюс. Синий используется для подключения будильника и присоединения «плюс».

Желтый отвечает за подключение кнопки к стартеру и плавает там.

Подробно установите кнопку START STOP для покупки

Обязательно найдите компоненты по отдельности — вы можете приобрести готовый комплект. Он включает в себя блок управления, провода и кнопку.

Все, что вам нужно, это в одном ящике

1. Удалить личинку замка и сам замок;
   Убираем личинку и замок
2. Отрежьте провода и изолируйте провода, идущие от устройства;
   Надо обрезать провода

Полный обзор Kia Rio X-Line

Корпорация Киа — изготовитель высококачественных автомашин мирового уровня. Киа основана в 1944 году в Корее. В связи с тяжелым кризисом 1998 года, ударившим по спросу на автомобили, корпорация Киа потеряла независимость и перешла под контроль Хендай.

Корпорации принадлежит четырнадцать заводов в нескольких странах мира. Ежегодно с конвейера сходит порядка трех миллионов автомобилей различных марок. Представительства компании работают в 180 странах. Надежность автомобилей, выпущенных под брендом Киа, отмечена престижными наградами мировых экспертов.

Корпорация Киа, по итогам 2021 года, вышла в лидеры по продажам иностранных автомобилей на территории РФ. Принцип Киа — осуществлять сборку автомобилей в регионе продаж. Для этого были открыты два завода в городах Санкт-Петербург и Калининград. На заводе, расположенном в городе на Неве выпускается популярный Рио Х-Лайн.

История создания модели Kia Rio X-Line уникальна. Специалисты корпорации Киа были недовольны долей хетчбэков в сегменте продаж. Он составлял не более двадцати процентов. Работа над увеличением этой доли и привела к рождению X-Line. Идея автомобиля пришла из России. Это случается достаточно редко. Обычно производители адаптируют модели под российские реалии.

Опросы, проводимые специалистами Киа показывали, что российский покупатель желает совместить в машине невозможное — мощь двигателя, повышенную проходимость и невысокую цену. Решение разработчиков было интересным — предлагать клиенту не тот автомобиль, который они требуют, а тот который понравится.

Итогом работы стал хетчбэк-кроссовер X-Line — сочетание стильного дизайна, практичности, и щедрой стандартной комплектации.

Представленный в 2021 X-Line, стал хорошим вариантом для покупателя, который желает автомашину похожую на внедорожник, но по приемлемой цене. Спрос на него существует стабильно высокий.

Комплектации Kia Rio X-Line

Российскому покупателю предлагается на выбор три версии автомобиля: «Комфорт», «Престиж» и «Премиум».

В базовой версии «Комфорт» покупатель получает серьезную «начинку»:

зеркала заднего вида с функцией электро управления;

рейлинги;

полноразмерное запасное колесо;

двойная выхлопная труба;

АБС и курсовая устойчивость;

помощь при старте движения в гору;

датчик давления в колесах;

система Глонасс;

кондиционер;

электроподъемник стекол;

центральный замок;

обогрев руля и передних сидений.

Комплектация «Престиж» дополняет базовую версию:

• литыми дисками;
• оптикой позволяющей подсвечивать указатели поворота;
• более комфортной обивкой сидений;
• дополнительным передним подлокотником;
• шторками и боковыми подушками безопасности;
• дисковыми задними тормозами;
• системой мультимедиа с большим экраном;
• цифровой приборной панелью;
• камерой заднего вида для парковки.

Самая дорогая комплектация автомобиля «Премиум» дополнительно оборудована:

• светодиодной задней оптикой;
• кнопочным запуском двигателя;
• система мультимедиа с актуальной информацией о дорожных заторах и работах;
• доступ к автомобилю «Смарт кей» (без ключа).

Учитывая российские климатические условия, все версии оборудованы обогревом ног пассажиров на заднем сидении, брызговиками, мощным аккумулятором на 60 Ач. Высокий клиренс в 195 мм позволяет автомашине уверенно чувствовать себя на плохой дороге.

Двигатель

В продажу поступили автомобили с двумя вариантами двигателя. Это бензиновые агрегаты серии Гамма (1,6 литра) и Каппа (1,4 литра).

1. Двигатель объемом 1,4 литра обладает мощностью в сто лошадиных сил. Он комплектуется автоматической шести ступенчатой коробкой передач или шести скоростной «механикой». Максимальная скорость обозначена производителем в сто семьдесят четыре километра в час, средний расход топлива от 5,8 до 6,7 литров на сто километров.
2. Двигатель объемом 1,6 литра. Под капотом скрыты 123 лошадиные силы, что позволяет без проблем разгоняться до сотни километров за 12-15 секунд. До 184 км/час возросла максимальная скорость. Средний расход топлива — 6,6 — 6,8 литров на сто километров.

Дизайн автомобиля

Намерение разработчиков позиционировать Х-Лайн как «кросс-хетчбэк», нашло отражение в дизайне автомобиля. Для сходства с кроссовером, Х-Лайн получил защитный обвес кузова. Обвес закреплен к дверным панелям и к колесным аркам. Стильный бампер, с вставками серебряного цвета на нижнем краю, хорошо гармонирует с передними фарами.

Значки на панели Киа Рио 3

Щиток Supervision

Щиток приборов Kia Rio 3 оснащен всеми необходимыми значками, позволяющими контролировать состояние авто. При запуске мотора все значки должны загораться и сразу же гаснуть.Исключение составляют информационные датчики, среди которых поворотники, аварийка, фары и т.д. На примере панели приборов Киа Рио 3 2012 можно рассмотреть основные значки корейского автомобиля:

• надпись ECO – включен режим экономии бензина;
• пристегнутый человек и круг перед ним – загорается на 6 с при пуске (при постоянном горении говорит о неисправности подушек безопасности, их отсутствии);
• надпись ABS в круге – антиблокировочная система авто (загорается на 3 с при пуске);
• восклицательный знак в круге – стояночный тормоз (горит при поднятом ручнике, постоянно светится при недостатке тормозной жидкости);
• одновременное свечение двух предыдущих значков – неисправность EBD или ABS;
• пристегнутый человек – предупреждение о необходимости пристегнуться;
• стандартные значки указателей поворота, ближнего, дальнего света, габаритных огней и противотуманок (горят при включении);
• стекло и струйка воды – недостаток жидкости в бачке омывателя;
• масленка – показатель низкого давления моторного масла;
• P, N, D – положение ручки селектора на АКПП;
• цифра со стрелками «вверх-вниз» с левой стороны – сигнализирует о рекомендуемой передаче при определенной скорости (авто с МКПП);
• изображение аккумулятора – низкий заряд батареи;
• машина с открытыми дверьми – сигнал о незакрытых (некорректно закрытых) дверях;
• машинка с ключом – иммобилайзер (загорается при включенном зажигании и гаснет после пуска);
• изображение бензоколонки – недостаток топлива в баке;
• двигатель – горит все время, если требуется посетить сервис для диагностики мотора;
• термометр в жидкости – загорается при достижении антифризом температуры в 120 градусов;
• авто с двумя изогнутыми линиями позади – загорается, когда колеса проскальзывают на дорожном покрытии;
• тот же значок с надписью OFF – принудительное отключение системы устойчивости (ESC);
• снежинка и линия, изображающая дорогу – сигнализирует о возможном появлении наледи.

Кардинальных отличий на щитках автомобилей других годов выпуска нет, поэтому приборная панель Киа Рио 2016 будет интуитивно понятна владельцам «корейцев» предыдущих лет.

Снежинка на щитке

Значок в левом нижнем углу

При появлении «снежинки» на щитке Киа Рио 3 водитель получает сигнал о том, что дорожное покрытие может стать скользким из-за гололеда. Включиться сигнал на приборной панели может при температуре от -5 до +4 градусов по Цельсию.

При приближении температуры окружающего воздуха к нижней границе добавляется звуковой сигнал. Если мороз крепче, индикатор гаснет. Данный значок есть на всех панелях, в том числе у автомобиля Киа Рио 3 2015 года выпуска.

Интуитивность восприятия значков индикации

Приборка кросс- хетчбэка оснащена значками индикации с максимально понятной их визуализацией. При этом сами пиктограммы расположены в таких местах, чтобы даже при движении, не говоря уже о включении зажигания пилот смог на них обратить внимание и отреагировать на индикацию соответствующим, адекватным способом.

Важно! Следует иметь в виду, что при включении зажигания иконки индикации кратковременно подсвечиваются, а затем гаснут, помимо тех пиктограмм, которые указывают на проблемы или на неисправности. А также тех значков, которые выполняют информационные функции типа сигналов поворотников, противотуманной и основной оптики, аварийной сигнализации.

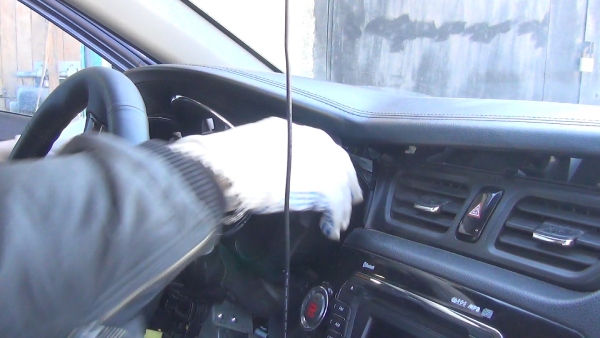

Снятие и установка

Демонтаж панели приборов Киа Рио 3 осуществляется при помощи отвертки с крестообразным шлицем. Порядок действий:

• Скидывается провод с минуса АКБ.
• Демонтируется рулевое колесо. Колонка опускается вниз до предела.
• Отсоединяется верхняя часть кожуха (наличие фиксаторов предполагает применение усилия).
• Козырек с облицовкой приборов также отсоединяется от щитка и отводится в сторону.

Отщелкиваем козырек

• К клавише Trip подведена колодка с проводами, ее нужно извлечь из гнезда (выключатель можно заменить).

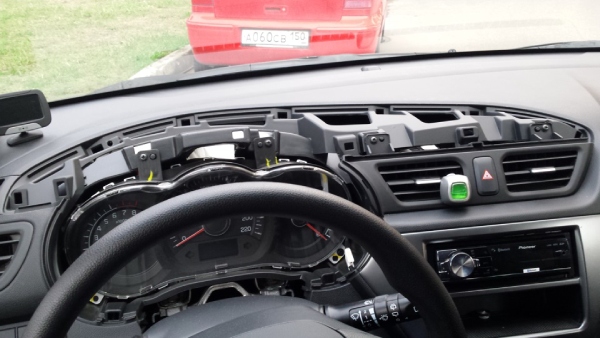

• Козырек окончательно снимается.

Демонтируем козерек

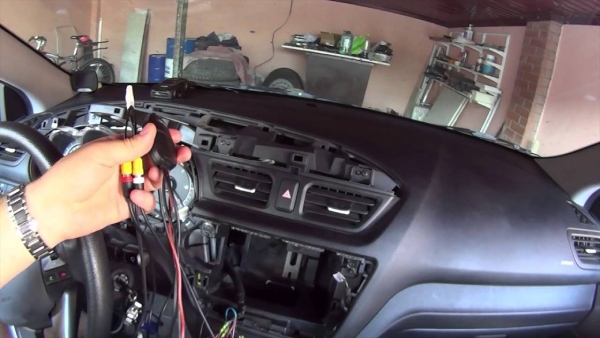

• Приборная панель Kia Rio 3 прикручена 4-мя винтами. После их выкручивания панель отводится на длину жгутов с проводкой.

Щиток приборов

• Колодки отсоединяются, приборка убирается. Вместо нее в обратном порядке монтируется новая.

Осторожно отсоединяем колодки

• Если во время снятия были повреждены пластиковые фиксаторы, их следует заменить.

Контрольные лампы и световые индикаторы пп kia rio 4

Панель приборов Киа Рио 4 поколения оснащена значками, которые привлекают внимания водителей. Задействованы следующие цвета:

1. Зелёный – указывает на включение конкретного прибора.
2. Жёлтый – свидетельствует об определении неполадки, для устранения которой требуется диагностика, дополнительная настройка или ремонт.
3. Красный – оповещает о снижении уровня моторного масла, охлаждающей или тормозной жидкости, а также о необходимости срочного устранения ошибок или тяжёлых неисправностей. При высвечивании красного индикатора на приборной панели рекомендуется незамедлительно прекратить эксплуатацию Киа Рио 4. В противном случае может потребоваться дорогостоящий ремонт.

Цвет значков на панели приборов и их значение

Для привлечения внимания водителей к показаниям датчиков производитель использует различные подсветки.

Значки на приборной панели «Киа Рио» подсвечиваются следующими цветами:

• зеленым (используется для привлечения внимания водителя к определенному узлу автомобиля или для отображения включения прибора либо узла);
• желтым (говорит о возможном наличии проблем и необходимости проведения диагностики, выполнения настроек или ремонта);
• красным (сообщает о серьезных проблемах или ошибках, требующих немедленного устранения, а также о необходимости долить рабочие жидкости: антифриз, моторное масло, тормозную жидкость).

Красный символ говорит о критических неисправностях, при обнаружении которых автомобиль эксплуатировать запрещено. Если не обращать на него внимания, то в скором будущем может потребоваться серьезный ремонт систем, где были детектированы неполадки.

Особенности щитка приборов Supervision

В автомобиле Kia Rio может использоваться два типа контрольных щитков — стандартный, а также премиальный или Supervision. В последнем случае приборка обладает улучшенными характеристиками, поскольку она предлагает более широкий функционал и некоторые дополнительные возможности. Также следует отметить, что такая ПП по своему внешнему виду имеет более спортивный дизайн, что позволяет улучшить эстетические качества интерьера салона в целом. Такая ПП ставится только на автомобили премиальной комплектации Rio 3, а также на рестайлинговые авто

Такая приборка состоит из трех основных частей или колодцев:

1. В самом центре находится спидометр, который отделен от других колодцев пластмассовым полукругом. Несмотря на то, что все показатели находятся на одном уровне, такое расположение придает некую объемность приборке. В центральной части спидометра имеется экран, где отображены основные характеристики и параметры авто.
2. С левой стороны установлен тахометр.
3. В правом колодце можно увидеть два основные датчика — температуры антифриза в системе охлаждения, а также уровня горючего в баке.

Конструкция этой ПП не предусматривает использование дополнительных механических устройств, так как по мнению разработчиков, это мешало бы следить за основной информацией.

Описание и расположение индикаторов и приборов на классической панели

Обозначение и распиновка стандартной приборке

В автомобилях Kia Rio приборки могут различаться между собой в зависимости от того, имеются ли на них тахометры или нет. Рассмотрим описание контрольного щитка на примере авто с тахометром.

В соответствии со схемой приведенной выше, основные компоненты приборки следующие:

1. Тахометр. Это устройство предназначено для передачи водителю информации о текущем количестве оборотов коленчатого вала двигателя.
2. Спидометр. О назначении этого устройства долго говорить не будем, и так ясно, что с его помощью водитель всегда знает, с какой скоростью движется его транспортное средство.
3. Световые индикаторы указателей поворота — левый и правый.
4. Контроллер температуры хладагента в системе охлаждения. Стрелка датчика не должна переходить в красную зону при работающем двигателе, поскольку это будет свидетельствовать о его перегреве. Если это все же произошло, то необходимо как можно быстрее остановить авто и разобраться в причинах перегрева.
5. Контрольные и аварийные индикаторы. В частности, это датчики ближнего и дальнего света, противотуманок, подушек безопасности, системы обогрева заднего стекла, ABS, аварийного давления масла в системе, открытых дверей, разряженной АКБ, а также не пристегнутых ремней безопасности. Также на приборке есть индикатор Check Engine — он появляется всегда при включении зажигания, но если он горит после запуска мотора, то силовой агрегат необходимо проверить ан предмет неисправностей.
6. Датчик уровня горючего в бензобаке. Здесь же имеется световой индикатор, который загорается в том случае, если автомобиль начал использовать резервный запас топлива.
7. Клавиша сброса счетчика дневного пробега.
8. Сам одометр — на экране устройства демонстрируется информация об общем, а также суточном пробеге автомобиля.

Одометр поездки и время в пути

Одометр фиксирует общий и суточный пробег машины в пределах от 0 до 1599999 км. Суточное значение можно обнулить, когда оно отображается на мониторе. Для этого понадобится удерживать кнопку Reset на руле не менее одной секунды.

Функция время в пути позволяет просматривать длительность движения автомобиля в поездке. Предел измерений до ста минут. Сброс показаний осуществляется идентично обнулению одометра, но при выведенном на дисплее времени в пути.
