Какие лампы используются на Киа Сид, как их правильно подобрать

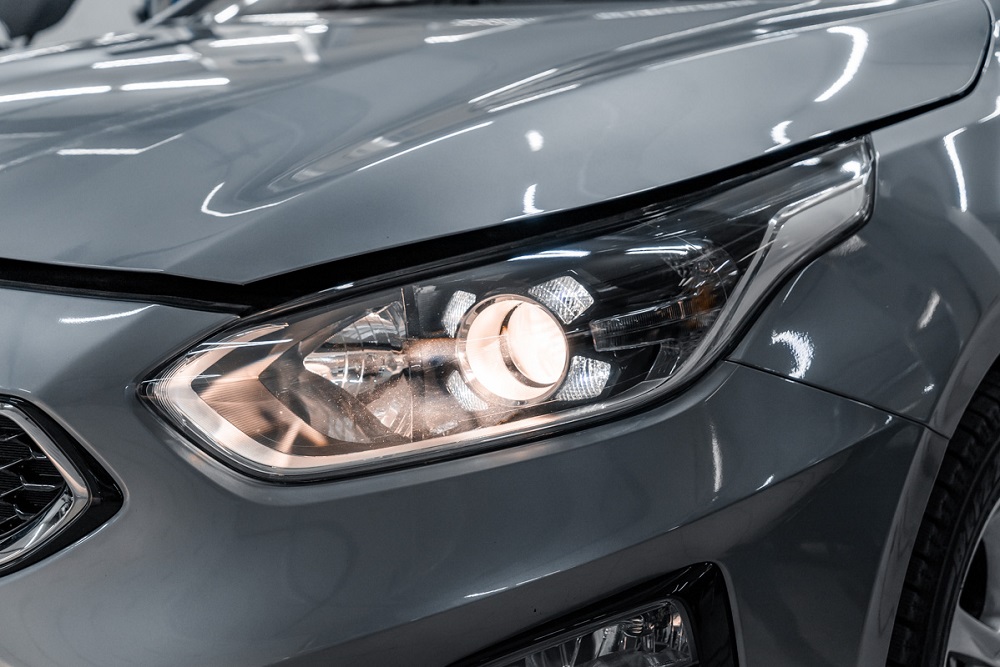

Как подобрать лампу для «Киа Сид»

Выход из строя лампы Kia Ceed JD влечет за собой проблемы с правилами движения на дороге и может произойти внезапно. Чаще это касается фар ближнего освещения, но может перегореть стоп-сигнал, поворотник или вообще освещение салона. Если это произошло в городе, то водитель обратится в сервис, где помогут заменить элемент. Но если инцидент произошел на трассе, где в радиусе десятков километров нет ни одного магазина, возникнет проблема. Рекомендуется иметь при себе сменные лампы и знать, как осуществить ремонт.

Kia Ceed JD в зависимости от года выпуска и комплектации оснащаются галогенными, светодиодными, ксеноновыми лампами или лампами накаливания. Подобрать модель в магазине не сложно. Труднее выбрать ту, которая способна гореть на протяжении длительного периода времени. Для этого нужно заранее узнать тип установленного освещения и его мощность.

Светодиодные лампы для «Киа Сид» 2013

Лампа ближнего света «Киа Сид» выполняется по LED-технологии. Она имеет выгодные преимущества среди конкурентов:

• Такие лампы Kia Ceed JD более белые и яркие, что значительно расширяет обозримое пространство на темном участке дороги, увеличивает угол обзора и делает вождение более комфортным.
• Замена цоколя на светодиоды поможет забыть о проблеме: фары прослужат несколько лет.
• LED-освещение потребляет меньше энергии. Можно не беспокоиться, что свет при заглушенном двигателе быстро посадит аккумулятор.

Однако у моделей есть и недостатки: светодиодные лампы для «Киа Сид» 2013 года выпуска дорого стоят и отличаются низким показателем теплопроводности. Зимой фары будет сложнее очистить от снега и льда.

Лампы ближнего света 2008-2014

Модели «Сид» отличаются одинаковым строением блок-фар. Конструкция и внешний вид фар разные, но принцип установки один. Машины, выпускавшиеся в 2008 году, 2010, и в 2013 имеют схожий принцип замены головного освещения. Исключение составляет только одна линия 3-го поколения, где производитель установил светодиоды.

Лампы Kia Ceed JD во всех поколениях, кроме светодиодной линии, — это односпиральный галоген в 55 Ватт. Лампа ближнего света «Киа Сид» 2011 изготавливается в стандартном варианте и в виде моделей с повышенными показателями светоотдачи. Они горят ярче, но быстрее перегорают и дороже стоят.

Тип ламп на Киа Сид и их маркировка

Поколения и кузова1 ED (2006-2012)2 JD FL (2012-2018)2 CD (c 2018)

Дальний свет	H1	H7	H7 LL
Ближний свет	H7	H7	H7 LL
Габариты/перед	W5W	W5W/W5Wll	W5W или LED
Передние поворотники	PY21W	H7	PY21W
Боковые поворотники	WY5W	PY21WLL
Противотуманки/перед	HB4	H8 (ДХО — P21/5WXL)	H8 LL
Противотуманки/зад	P21W	P21WL	H21W
Задний ход	W16W	W16W	W16W
Стоп-сигнал	P21/5W	P21/5WL	P21/5W или LED
Задние поворотники	PY21W	P21WL	PY21W
Подсветка номера	W5W	W5W	W5W
Центральный плафон	C5W	C5W (Festoon) 8W	10 Вт или LED (FESTOON)
Передний плафон(направленный свет)	10W	C5W (Festoon) 8W	10 Вт или LED (FESTOON)
Подсветка багажника	C5W	C5W (Festoon)	FESTOON или LED (10 Вт или LED)

Виды и маркировка ламп

Завод-изготовитель устанавливает следующую штатную оптику:

1. Дальний свет – галоген, цоколь Н1, мощность 55 Вт.
2. Ближний свет – цоколь Н7, мощность 55 Вт.
3. Передний габарит – W5W/5 Вт.
4. Указатель поворотов передний, задний – PY21W/21 Вт.
5. Поворотник боковой – WY5W/5 Вт.

Производитель рекомендует следующие модели ламп для замены штатной оптики:

1. Philips X-treme Vision. Оригинальная комплектация поставляется с заводов в Польше. ADAC оценила лампочки и отметила недорогую цену комплекта, высокие параметры освещенности, дальность освещения до 75 метров. Цветовая температура от 3000 К дает ровный белый свет. Из недостатков – невысокий срок эксплуатации – 2 000 часов.
2. bosch Xenon Blue. Модель демонстрирует ровное бело-голубое освещение, аналогичное ксеноновой оптике. Рекомендуется устанавливать для дальних огней.
3. Лампы Osram с версией +130 % к яркости – Night Breaker Laser. Дальность светового пучка достигает 150 метров. Отличительная черта – лазерная гравировка на колбе, что позволит выбрать только оригинальную модель. Лампа имеет высокий срок эксплуатации при средней стоимости комплекта.

Второе поколение KIA Сид комплектуется размерными лампами для дальних и ближних фонарей в одном варианте цоколя Н7. Для комплектации КИА Ceed JD начиная с 2012 г. изготовителем предусмотрены следующие модели:

1. Ближний свет – галоген, цоколь Н7, мощность 55 Вт, ксенон D1S/35 Вт.
2. Дальний свет – галоген, цоколь Н7/55Вт.
3. Боковая подсветка – Н7/55Вт.
4. Габариты и ДХО – P21/5W, вариант светодиоды, мощность 21/5 Вт.
5. ПТФ – Н8/35Вт.
6. Стоп-сигналы – P21/5W/21/5 Вт.

Светодиодные LED

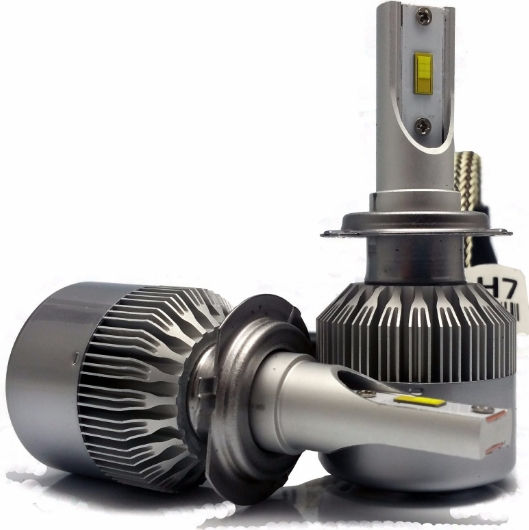

LED — лампы в ближний и дальний свет а так же другие приборы освещения авто, уже давно вошли в моду. В основном они используются в оптике новых автомобилей премиального сегмента. У них есть ряд преимуществ по сравнению с обычными галогенками, но есть так же и некоторые недостатки, которые не позволяют им в полной мере перекочевать в фары машин среднего класса. К их достоинствам можно отнести:

• Более высокая яркость;
• меньшее потребление энергии;
• свет LED-более белый и яркий что положительно влияет на восприятие освещенного участка дороги;
• качественные светодиоды имеют большой срок службы по сравнению с галогенками, даже дорогие экземпляры которых имеют свойство перегорать раз в пару лет, а то и каждую зиму.

Список недостатков тоже немаленький:

• Высокая стоимость;
• низкая теплоотдача со стороны источника света. Из за этого, в зимнее время, лампы значительно хуже очищаются от снега и льда;
• свет LED-ламп со временем становится тусклее;
• на современных автомобилях, с частотой вращения коленчатого вала на холостых менее 800 оборотов в минуту (таких как рассматриваемый нами Сид), генератор не может выдавать стабильное напряжение в этом режиме, поэтому на холостом ходу может быть заметно мерцание светодиодов.

Светодиодные лампы выглядят захватывающе, но к их выбору следует отнестись очень ответственно

CD — первое поколение Киа Сид в руководстве по эксплуатации которого прописана возможность использования светодиодных ламп. Практически во всей светотехнике, включая ближний и дальний свет, габариты, за исключением передних ПТФ, задних поворотов и заднего хода, а так же подсветки номера.

Много споров среди автомобилистов возникало на тему законности использования LED ламп в фарах. Аргумент против приводился следующий: такие элементы не прописаны в мануалах, а значит производитель не рекомендует их использовать.

В качестве ответственности называли лишение прав до года или административный штраф. Теперь счастливые владельцы нового Сида могут успокоиться — в фары этого авто можно устанавливать LED-лампы, это не противоречит рекомендации производителя.

Для владельцев более ранних поколений этой машины пока ничего не поменялось. Однако спешить с переходом на светодиодные элементы на автомобилях, которые поставляются в продажу с галогенками не стоит.

Исследования показывают что даже дорогие LED лампы могут иметь гораздо более существенные недостатки чем перечисленные выше, которые могут влиять на безопасность движения автомобиля в темное время суток, среди них: слабое освещение обочины, неравномерность распределения пучка света, недостаточная дистанция освещения и ослепление встречных водителей.

Лампы исправны, но не горят — где искать предохранитель

Нередко в момент перегорания галогенной лампочки происходит бросок тока, который выводит из строя предохранитель, отвечающий за ее питание. Если новые приборы установлены, но ближнего света все равно нет, то, скорее всего, это твой случай. Где найти нужный предохранитель? Он расположен в блоке предохранителей. В Киа Сид таких блоков 2. Один находится в моторном отсеке, второй – в салоне, в торце панели приборов слева от водителя. Нас интересует тот, что находится под капотом, я обозначил его стрелкой.

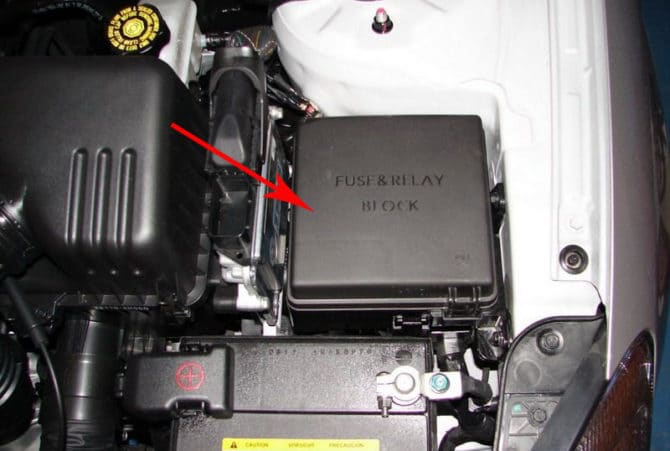

Местоположение подкапотного блока предохранителей в Киа Сид

Открываем капот и снимаем защитную крышку с блока. Предохранители, отвечающие за правую и левую фары, имеют нумерацию 16 и 17 соответственно. Оба с номиналом 10 А.

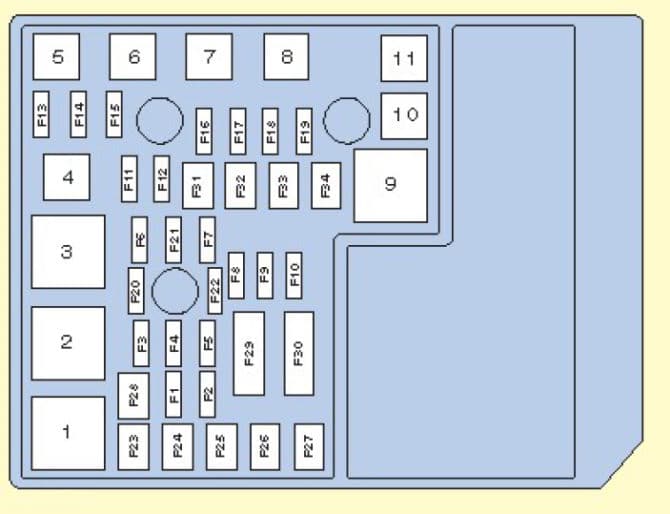

Нумерация (условная) предохранителей и реле в Киа Сид

Как видишь, самостоятельно заменить лампочки ближнего света в Киа Сид не только вполне реально, но и несложно. Это может сделать практически каждый автовладелец.

Освещение салона

Автомобильная светодиодная лампа C5W/C10W-Atom 6s 31мм

Световой поток: 270 Лм

Бренд: Atom Leds

Мощность: 2,7 Вт

Белый (5000K)



Автомобильная светодиодная лампа W5W (T10) Atom 2W

Световой поток: 170 Лм

Мощность: 2 Вт

Срок гарантии: 1 год

Белый (5000K) Оранжевый Ест.белый (4300K)

Автомобильная светодиодная лампа W5W-Atom 2s1

Световой поток: 270 Лм

Мощность: 2,5 Вт

Срок гарантии: 1 год

Белый (5000K) Красный Желтый

Какая лампа подойдет для CEED

Стандартно лампа ближнего света Киа Сид меняется на модель, предусмотренную каталогом завода. Не рекомендуется устанавливать мощные модели с высокой дальностью луча. Для ближнего и дальнего фонарей подходят:

• Bosch Gigalight;
• Philips Vision;
• Osram Cool Blue Intense.

Отличия фар 1, 2 и 3 поколения Kia Cee’d

Прежде чем мы решим, какие лампы на ближний свет понадобятся, разберемся в различиях поколений Киа Сид. Всего таких поколений 3:

• I – 2006 – 2012 гг.;
• II – 2012 – 2018 гг.;
• III – с 2018 г. по настоящее время (начало продаж 2019 г.).







Киа Сид первого, второго и третьего поколений (слева направо)

Несмотря на то что внешне блок-фары на автомобилях отличаются, конструкция их мало изменилась, а значит, и алгоритм замены ламп тоже. Исключение составляет лишь одна модификация Киа Сид III с оригинальными блок-фарами, в которой в качестве источников дальнего/ближнего света используются светодиодный модуль с электромеханической шторкой.

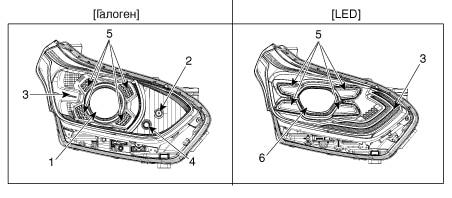

Отличие обычных фар Киа Сид III от светодиодных

Назначение источников света в галогенных и светодиодных фарах:

• 1 – ближний свет;
• 2 – дальний свет;
• 3 – указатель поворотов;
• 4 – габаритные огни;
• 5 – ДХО/габариты;
• 6 – дальний/ближний свет.

Задний противотуманный фонарь

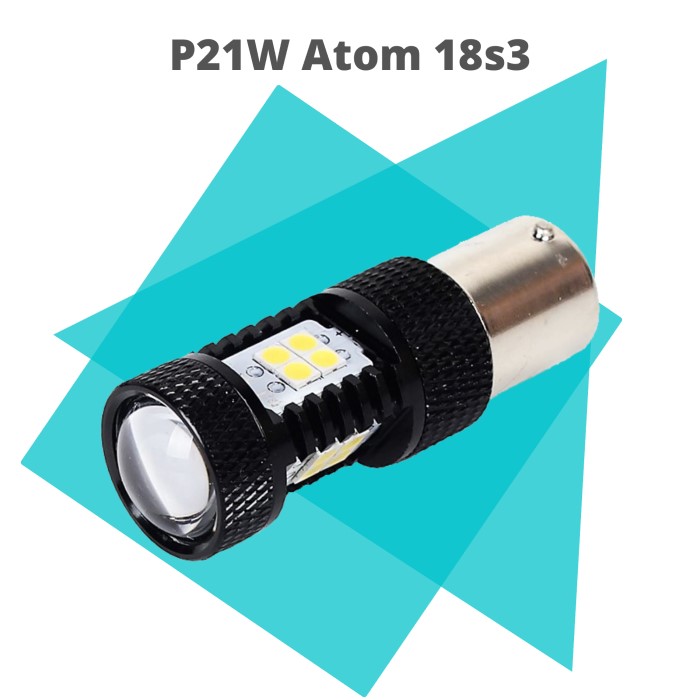

Автомобильная светодиодная лампа P21W Atom Black 18s3

Световой поток: 780 Лм

Мощность: 7.2 Вт

Срок гарантии: 6 месяцев

Белый (5000K) Красный Оранжевый

Какие лампы используются в Киа Сид ED(FL), JD, CD

Лампы Киа Сид имеют свойства перегорать и с этим сталкивался, наверное, каждый владелец. Особенно в холодное время года при перепадах температур или после дождя многие обнаруживают что одна фара перестает светить. Чаще всего это происходит с ближним светом, но может случиться и с дальним, указателями поворотов, стоп-сигналами и так далее. Причем происходит это неожиданно, и хорошо если в городе, где можно поездить с противотуманками, ДХО и вообще нет проблем заехать в автомагазин и купить нужную лампочку. Если дело происходит на трассе, за пару сотен километров от населенного пункта, ночью или в условиях плохой видимости и возможности быстро сделать замену нет, езда может стать опасной как для водителя и пассажиров авто так и для других участников дорожного движения.

В новом поколении Киа Сид производитель официально допускает использование светодиодных ламп. Ну посмотрите на него, как же тут без LED?

Перегорание ламп чаще всего происходит из-за выработки ресурса. Особенно это касается галогенок, которые устанавливаются в большинство комплектаций Сида, то же самое касается и обычных ламп накаливания. Светящимся элементом и них является нить, которая имеет свойство выгорать со временем. Чаще всего перестают светить лампы ближнего света, так как ими приходится пользоваться постоянно. Реже страдает дальний свет, задние фонари и все остальное. Перегорание галогенок происходит обычно в момент включения, когда на остывшую выгоревшую нить подается ток, именно поэтому так часто встречается ситуация когда вечером фары светили, а утром заводишь автомобиль и обнаруживаешь что светит только одна. Другая причина — вибрации при движении, из-за которых нить так же может оборваться раньше времени. Поэтому на авто, которые ездят по ровным дорогам в умеренном климате, лампы с нитью накаливания служат дольше. Попадание грязи на колбу галогенной лампы также может спровоцировать выход ее из строя или существенно уменьшить ресурс. Так как стеклянная колба во времени работы нагревается до высокой температуры, попадание различных веществ на ее поверхность может спровоцировать еще более сильный нагрев этих областей, из-за этого элемент может перегореть. На продолжительность работы лампочек влияет и состояние бортовой электросети автомобиля поэтому, если перегорания случаются часто и в разных местах, нужно делать диагностику электрики, возможно, она поможет решить проблему.

Ксеноновые и светодиодные лампы, в силу своей конструкции, имеют более длинный срок службы поэтому, при правильной установке и отсутствии неисправностей в сети, должны работать без замены гораздо дольше.

Передние габаритные огни

Автомобильная светодиодная лампа W5W (T10) Atom 2W

Световой поток: 170 Лм

Мощность: 2 Вт

Срок гарантии: 1 год

Белый (5000K) Оранжевый Ест.белый (4300K)



Автомобильная светодиодная лампа W5W-Atom 2s1

Световой поток: 270 Лм

Мощность: 2,5 Вт

Срок гарантии: 1 год

Процесс замены

Заменить отработанную оптику можно в СТО. Способ подойдет тем водителям, которые не ориентируются в типе цоколя и не знают, какие модели рекомендуются для конкретной комплектации.

Самостоятельная замена потребует 15 минут времени и сноровки: штатное расположение оптики в KIA Сид закрыто либо бачком с омывателем, либо аккумуляторной батареей. Потребуется:

• комплект лампы H7;
• ключ рожковый на 10;
• ветошь;
• чистые безворсовые салфетки;
• набор отверток стандартный.

Чтобы поменять лампочку в левой фаре, потребуется демонтировать АКБ, предварительно сняв клеммы. Доступ к правой блок-фаре перекрывает омыватель, необходимо открутить кронштейны (ключ на 10):

1. Повернуть защитную крышку фары на 90°.
2. Вытащить колодку с проводами.
3. Отжать два усика фиксатора.
4. Снять отработанный элемент с пазов.
5. Вставить новую лампу в обратном порядке.

Нельзя дотрагиваться до колбы руками: микроскопические пятна жира останутся на стекле, это в дальнейшем приведет к неравномерному нагреву колбы и появлению пятен. Рекомендуется воспользоваться салфеткой.

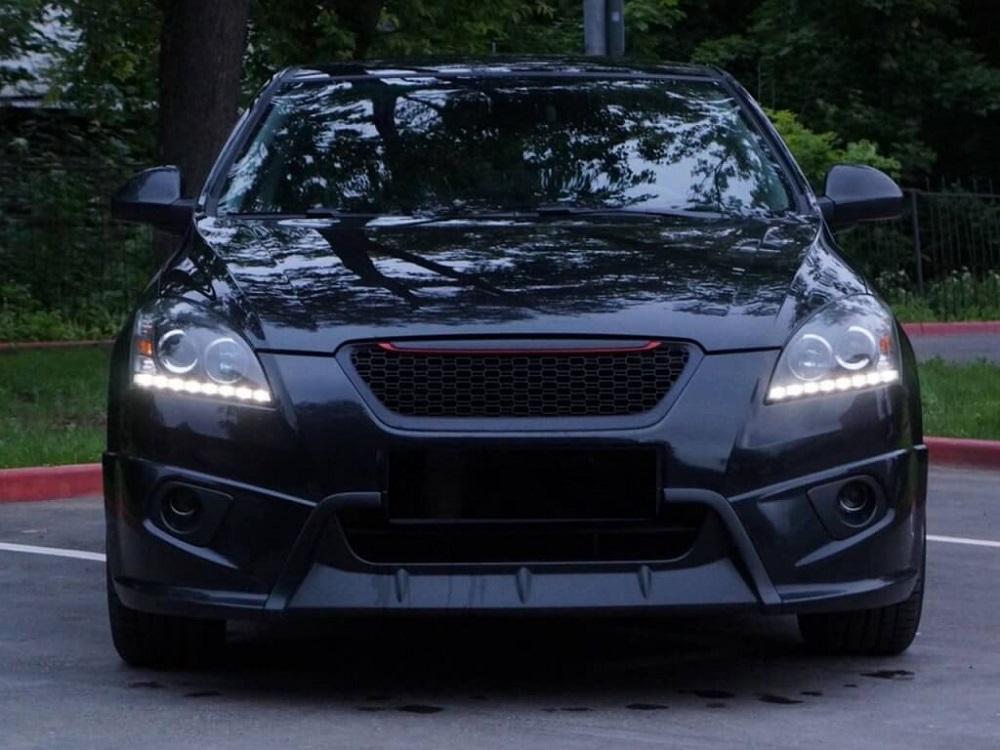

Маркировка ламп Kia Ceed

Несмотря на схожую конструкцию, лампы «Киа Сид» 2008 года, то есть первого поколения, отличаются обозначениями от моделей JD. Поэтому стоит заранее ознакомиться с маркировками на JD, чтобы на свой автомобиль 2014 года выпуска случайно не купить освещение для поколения 2011.

Тип освещения	Маркировка
Дальнее и ближнее освещение, передние поворотники	H7
Передние габариты	W5W или W5WII
Противотуманки и поворотники сзади	P21WL
Боковые поворотники	PY21WLL
Передние противотуманки	H8
Задний ход	W161W
Стоп-сигналы	P21

Лампочки на «Киа Сид» 2013 года также приобретаются в соответствии с маркировками, чтобы прибор подошел. Свои обозначения есть у каждого вида освещения.

Какая лампа нужна

Во всех трех поколениях Киа Сид (кроме светодиодного варианта) в качестве источника ближнего света используются галогенные односпиральные лампочки Н7 мощностью 55 Вт.

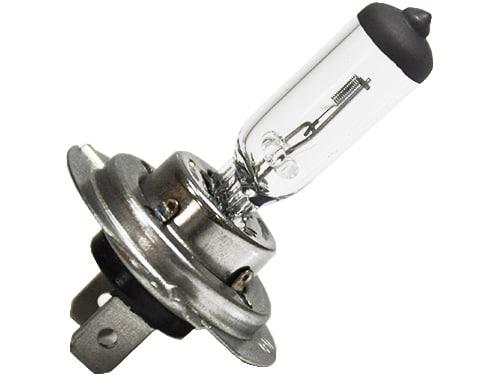

Галогенная лампа ближнего света на Киа Сид с цоколем H7

Какому производителю отдать предпочтение

В принципе, производителей качественных автомобильных ламп, которым можно доверять, не так уж и много. Это все те же BOSCH, OSRAM, PHILIPS, из отечественных – «Маяк». Каждая из вышеперечисленных компаний выпускает лампы в очень широком ценовом диапазоне. Стоимость прибора зависит от светоотдачи, долговечности и пр.

Лично я бы порекомендовал владельцам Киа Сид обратить внимание на следующие приборы:

1. BOSCH H7-12-55 Pure Light.
2. OSRAM H7-12-55.
3. General Electric H7-12-55.
4. PHILIPS H7-12-55 +30% Vision.
5. NARVA H7-12-55.
6. KOITO H7-12- 55 Вт Other Brand.
7. МАЯКH7.

Если ты не очень стеснен в средствах, то можно выбрать лампы с повышенной светоотдачей, но их срок службы будет меньше. Стоить это удовольствие будет в несколько раз больше. Список ламп такого типа:

1. NARVA H7-12-55 +110% RANGE POWER.
2. PHILIPS H7-12-55 +150% RACING VISION.
3. PHILIPS H7-12-55 +130% X-TREME VISION.
4. OSRAM H7-12-55 +130% NIGHT BREAKER LASER.
5. OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED.
6. GE H7-12-55 +90% (PX26d) Megalight Ultra.

Передние противотуманные фары (зависит от комплектации)

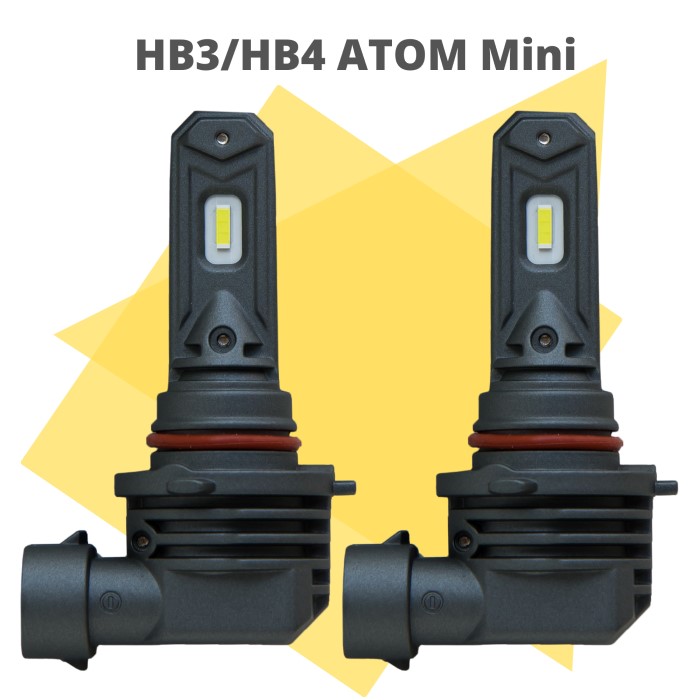

Комплект автомобильных светодиодных ламп HB3/HB4 Atom Mini

Световой поток: 2000 Лм

Мощность: 20 Вт

Срок гарантии: 1 год

Белый (5000K)

Комплект автомобильных светодиодных ламп HB3/HB4 Atom Energy

Световой поток: 4000 Лм

Мощность: 30 Вт

Срок гарантии: 1 год

Белый (5000K)

Задний ход

Автомобильная светодиодная лампа P21W Atom Black 18s3

Световой поток: 780 Лм

Мощность: 7.2 Вт

Срок гарантии: 6 месяцев

Белый (5000K) Красный Оранжевый

Освещение заднего номера

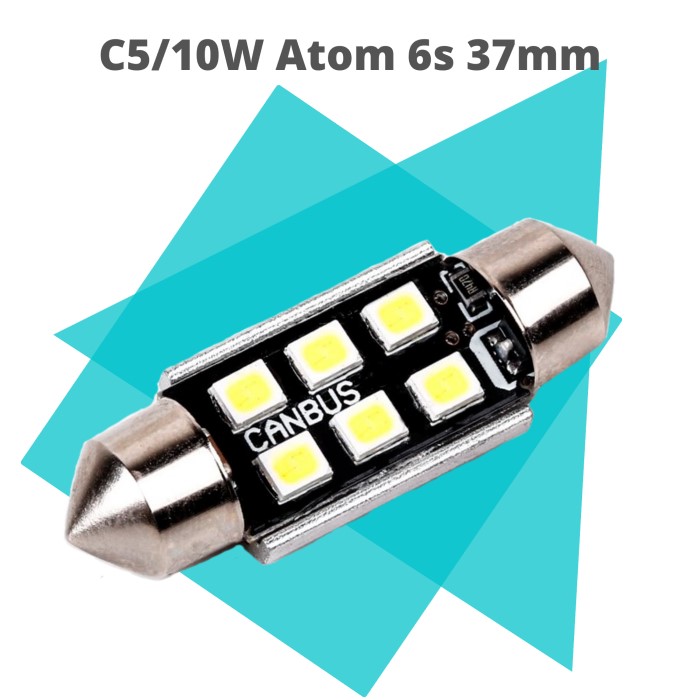

Автомобильная светодиодная лампа C5W/C10W-Atom 6s 37мм

Световой поток: 270 Лм

Мощность: 2,7 Вт

Срок гарантии: 1 год

Белый (5000K)

Стоп сигналы / габаритные огни

Автомобильная светодиодная лампа P21/5W Atom 3s

Световой поток: 100/910 Лм

Мощность: 1/6,3 Вт

Срок гарантии: 1 год

Белый (5000K)

Как поменять лампу на «Киа Сид»

Замена лампы на «Киа Сид» 2013 года зависит от того, какой тип освещения требуется заменить. Не имеет значения, о каком типе кузова идет речь: хэтчбеке или универсале. Инструкции для каждого вида выглядят так.

Ближнего света

Лампа ближнего света «Киа Сид» 2011 заменяется простыми действиями: снимается непосредственно крышка фары путем поворота против часовой стрелки, лампа вытаскивается за патрон, отсоединяется разъем. Далее ставится купленная лампочка с правильной маркировкой в обратной последовательности.

Дальнего света

Для замены ламп дальнего света порядок действий такой. Снимается крышка, далее происходит отсоединение элемента. Держать лампочку нужно только за цоколь, не прикасаясь к галогену.

Переднего габарита

Замена переднего габарита происходит по тому же принципу. Однако сначала нужно отсоединить дальний свет, чтобы была возможность добраться до габаритов.

Подсветки поворота

Подсветка поворотников срабатывает автоматически, когда ближний свет включен, а руль поворачивается в соответствующую сторону. Заменяется также, как основные ходовые огни.

Дневного ходового огня

Установка огня дневного хода осуществляется гораздо сложнее. Сначала авто помещается на подъемник, потом отсоединяются крепления защиты арки. Далее уже можно нащупать лампу и отсоединить ее путем поворота против часовой стрелки.

Стоп-сигнала

Для смены стоп-сигнала нужно открутить два самореза, которыми крепится задняя фара, потом потянуть ее на себя и снять. Нужный элемент ― тот патрон, к которому подсоединены три провода. Как и с прочими элементами освещения в данном авто, крутить нужно против часовой стрелки.

Противотуманного переднего фонаря

Замена передней туманки осуществляется при помощи подъемника. Сначала отсоединяется фиксатор путем нажатия, потом вытаскивается сама лампочка.

Подсветки номера

Для замены подсветки номера сначала нужно снять номер и подномерник, потом при помощи отвертки вытащить фонарь, затем уже отсоединить лампочку.

Дальний свет

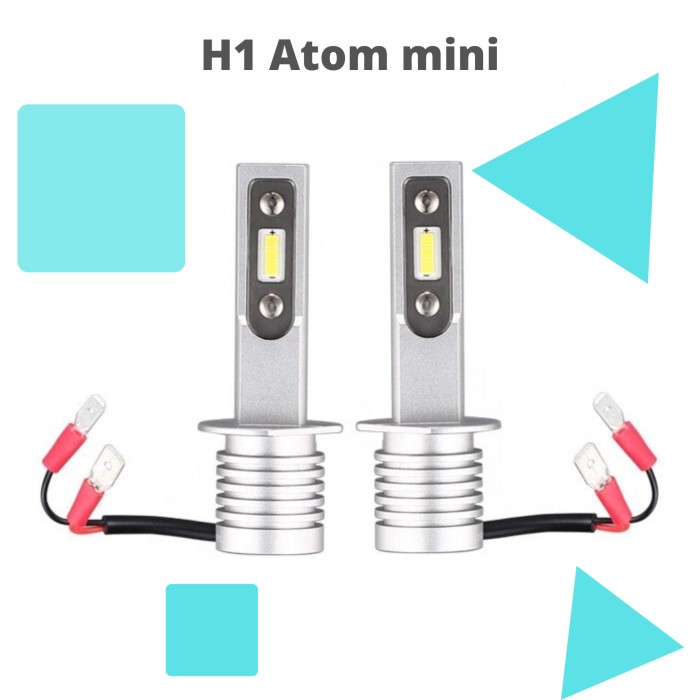

Комплект автомобильных светодиодных ламп H1 Atom Mini

Световой поток: 2000 Лм

Мощность: 20 Вт

Срок гарантии: 1 год

Белый (5000K)
