Замена ламп в фарах ближнего и дальнего света на КИА Сид

Отличия фар 1, 2 и 3 поколения Kia Cee’d

Прежде чем решить, какие фары ближнего света нужны, давайте попробуем разобраться в различиях поколений Киа Сид. Всего существует 3 таких поколения:

• I — 2006 — 2012 гг.;
• II — 2012 — 2018 гг.;
• III — с 2018 года по сегодняшний день (старт продаж 2019г.).

Киа Сид первого, второго и третьего поколения (слева направо)

Несмотря на то, что внешне блокирующие фары автомобилей разные, их конструкция мало изменилась, что означает и алгоритм замены ламп. Единственное исключение — модификация Kia LED III с оригинальными фарами, в которой в качестве источников дальнего / ближнего света используется электромеханический светодиодный модуль шторки.

Назначение источников света в галогенных и светодиодных фарах:

• 1 — ближний свет;
• 2 — дальний свет;
• 3 — указатель поворота;
• 4 — габаритные огни;
• 5 — ДХО / габариты;
• 6 — дальний / ближний свет.

Замена лампы габарита переднего, kia ceed jd

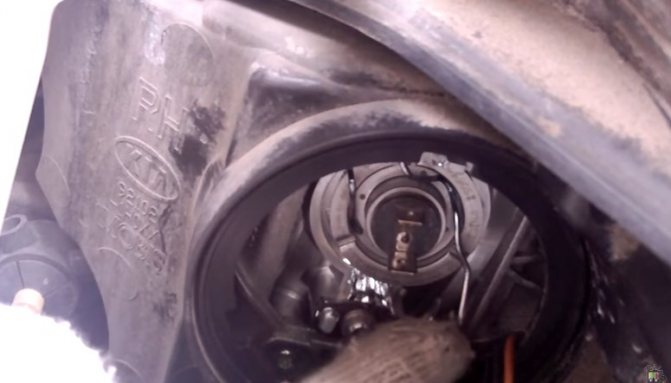

1. Снять крышку фары, повернув её против часовой стрелки.
2. Снять разъём с лампы дальнего света, чтобыосвободить доступ к лампе габарита.
3. Потянуть за провода лампы габарита, с усилием, достаточным для того, чтобы вытащить её из фары.

Замена лампы плафона салона

1. С помощью тонкой плоской отвёртки снимаем стекло плафона (B).
2. Извлекаем и меняем лампу (A).

Какая лампа подойдет для CEED

В стандартной комплектации светодиодный ближний свет Kia переключается на модель, указанную в заводском каталоге. Не рекомендуется устанавливать мощные модели с дальним дальним светом. Подходит для ближнего и дальнего света:

• Bosch Gigalight;
• Philips Vision;
• Osram Cool Blue Intense.

Виды и маркировка ламп

Производитель устанавливает следующую стандартную оптику:

1. Дальний свет — галогенный, цоколь Н1, мощность 55 Вт.
2. Ближний свет — база H7, мощность 55 Вт.
3. Передний клиренс — W5W / 5 W.
4. Указатель поворота передний, задний — PY21W / 21 W.
5. Индикатор бокового поворота — WY5W / 5 Вт.

Производитель рекомендует следующие модели ламп для замены штатной оптики:

1. Philips X-treme Vision. Оригинальное оборудование поставляется с заводов в Польше. Лампочки ADAC понравились и отметили дешевую цену комплекта, высокие параметры освещения, дальность освещения до 75 метров. Цветовая температура 3000K обеспечивает равномерный белый свет. Из минусов — небольшая продолжительность — 2000 часов.
2. bosch Xenon Blue Модель имеет равномерную бело-синюю подсветку, аналогичную ксеноновой оптике. Рекомендуется для дальнего света.
3. Лампы Osram с яркостью + 130% версия — Night Breaker Laser. Дальность действия светового луча достигает 150 метров. Отличительной особенностью является лазерная гравировка на бутылке, которая позволит выбрать только оригинальную модель. Лампа имеет долгий срок службы при средней стоимости комплекта.

Второе поколение светодиодов KIA оснащено габаритными лампами дальнего и ближнего света в версии цоколя H7. Для комплектации KIA Ceed JD, начиная с 2012 года, производитель поставляет следующие модели:

1. Ближний свет — галоген, цоколь H7, мощность 55Вт, ксенон D1S / 35Вт.
2. Дальний свет — галогенный, цоколь H7 / 55W.
3. Боковое освещение — H7 / 55W.
4. Габариты и ДХО — П21 / 5Вт, светодиодный вариант, мощность 21/5 Вт.
5. ПТФ — Н8 / 35W.
6. Стоп-сигналы — P21 / 5W / 21 / 5W.

Лампы исправны, но не горят — где искать предохранитель

Местоположение подкапотного блока предохранителей в Киа Сид

Открываем капот и снимаем защитную крышку с блока. Предохранители, отвечающие за правую и левую фары, имеют нумерацию 16 и 17 соответственно. Оба с номиналом 10 А.

Нумерация (условная) предохранителей и реле в Киа Сид

Как видишь, самостоятельно заменить лампочки ближнего света в Киа Сид не только вполне реально, но и несложно. Это может сделать практически каждый автовладелец.

Концерн КИА выпустил на автомобильный рынок уже третье поколение хэтчбеков Сид. Новые рестайлинговые модели отличаются более высоким качеством сборки электронных узлов.

Обладатели KIA Ceed 2010 и Ceed JD уже оценили плюсы и минусы своих авто. Если к внешнему виду и внутренней отделке никто претензий не предъявлял, то с оптикой владельцев ждали не очень приятные сюрпризы: лампы KIA Ceed как ДХО, так и дальнего света в штатной комплектации имели недолгий срок службы, который не соответствовал заявленному производителем.

Замена ламп Kia Ceed JD

Прежде чем окунуться в замену этого элемента Киа Сид JD, стоит ознакомиться с дизайном.

В этих автомобилях используются блочные фары, сочетающие в себе ближний и дальний свет, а также поворотники. Помимо прочего, фары Киа Сид второго поколения могут сочетать габариты, поворотники, дневные ходовые огни со светодиодными лампами. Кроме того, автомобиль может быть оборудован дневными ходовыми огнями с лампами накаливания.

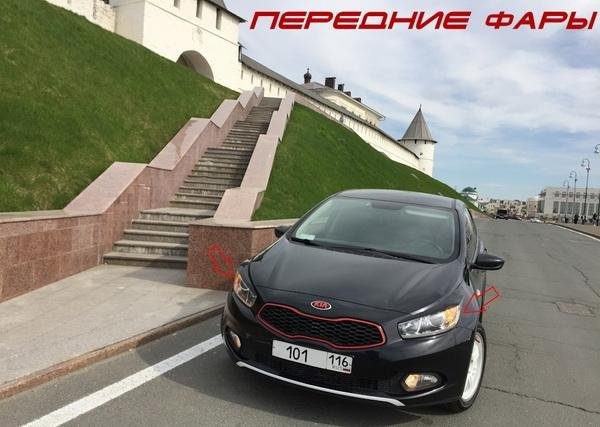

Меняем источники ближнего и дальнего света

Перед запуском нужно отделить проводку от минуса аккумулятора.

Чтобы правильно поменять ближний свет фар в Киа Сид JD 2013, нужно выполнить следующие действия:

1. Снимите колпачок, поверните оправку, пока ее выступы не совместятся с пазами на металлическом фланце.
2. Вытащите патрон вместе с лампочкой, а затем выньте и его.
3. Приведем в порядок (часто это D1S) и исправим.

Заменить дальний свет H7 вот так:

1. Снимаем крышку.
2. Отделите блок от светового элемента.
3. Вынуть язычок защелки из паза, отогнуть саму защелку.
4. Снимите лампочку, замените ее на полезную, затем зафиксируйте защелкой.

Аналогичным образом заменяются фары в Kia Ceed 2.

Смена ламп габаритов и указателей поворота в передней блок фаре

Обычно размер выбирается из W5W (без ДХО) или W21 / 5W (с ДХО). Это для галогенных фар. Оснащен ксеноновым светом, передним габаритным светом LED.

Порядок замены габаритов следующий:

1. Снимаем колпачок, вынимаем картридж.
2. Выньте лампочку из патрона, замените ее новой и замените патрон.
3. Для замены переднего указателя поворота PY21W необходимо:
4. Поворачивайте патрон, пока его выступы не совместятся с пазами в корпусе фары. Так что вытащи это.
5. Снимите устройство, нажав на него и повернув против часовой стрелки.
6. Установите рабочий свет, замените картридж, выполняя все действия в обратном порядке.

То же самое для Kia Sid 2015 и Kia Ceed 2016.

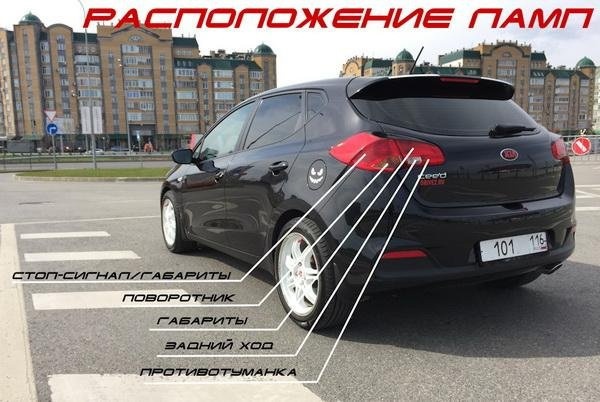

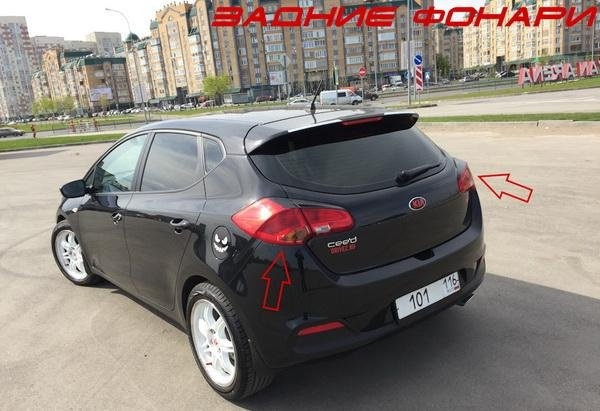

Замена лампочек Kia Ceed JD в задней блок фаре

1. Для замены стоп-сигнала, инструмента или заднего указателя поворота необходимо:
2. Снимаем внешнюю часть заднего фонаря.
3. Проверните нужный картридж, выньте его из корпуса наружной секции.
4. Удалите неисправный световой элемент (обычно P21 / 5W), нажав на него против часовой стрелки.
5. Установите новую лампу в обратном порядке.

Аналогично меняется и задний поворотник (PY21W, кроме светодиодной оптики.

Чтобы заменить элементы освещения внутри заднего фонаря, нужно открыть багажник, приподнять край небольшого люка в обшивке двери и снять его. И замените его, как описано выше.

Также заменил задние противотуманные фары. То же самое с Kia Ceed 2015 года и Kia Sid 2017 года.

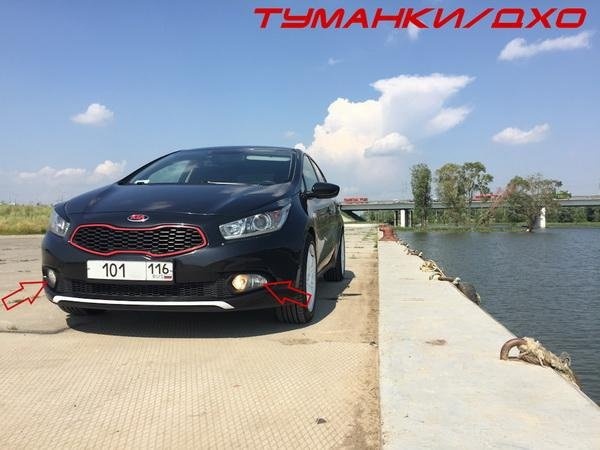

Меняем источник света в передних ПТФ и дневных ходовых огнях

Для замены Киа Сид второго поколения вам потребуются:

1. Снять облицовку арки переднего колеса.
2. Сжать фиксаторы, отделить фиксатор ремня от «тумана».
3. Поверните лампочку против часовой стрелки, снимите ее. Вставляем новую в обратном порядке.

H8 или HB4 — установлены до 03.2015 или после соответственно.

Для замены ДХО:

1. Снять облицовку арки переднего колеса.
2. Сожмите зажимы, отделите поясной ремень от держателя круизного фонаря.
3. Поверните против часовой стрелки, чтобы вынуть картридж из гнезда.
4. Удалите неисправную лампочку, нажав и повернув ее против часовой стрелки.
5. Замените новый P21 / 5W в обратном порядке.

То же самое и с Kia Ceed JD 2017 года.

Смена «галогенок» бокового указателя поворотов и освещения номера

Замена этой светодиодной лампы Киа 2017 года должна производиться следующим образом:

1. Переместите указатель поворота в сторону автомобиля, снимите его.
2. Поверните держатель против часовой стрелки и вытащите его, затем вытяните световой элемент.
3. Вставьте новый и замените по предыдущей схеме.

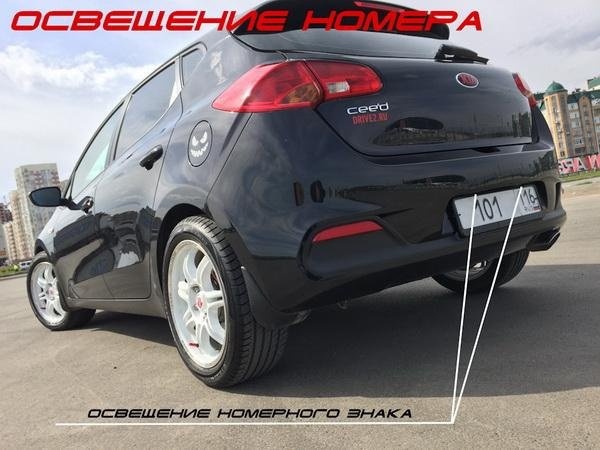

Если вам нужно заменить подсветку номерного знака W5W, действия такие же.

Замена ламп освещения салона

Для ремонта освещения в Kia Ceed JD вам потребуются:

1. Откройте отделение для очков и подденьте край линзы, затем осторожно снимите ее.
2. Снимаем лампочку с пружинных контактов и заменяем на хорошую C5W (Festoon) 8W.
3. Устанавливаем все в обратной последовательности.

Освещение багажника и бардачка

Для ремонта освещения в багажнике Киа Сид 2016:

1. Осторожно приподнимите край тени, снимите его с крышки.
2. Выньте лампу, замените ее на новую, затем переустановите все.

Таким же образом можно заменить фонарь освещения перчаточного ящика Ceed.

Меняем лампочку косметического зеркала

Для ремонта подсветки косметического зеркала в Kia Ceed 2 необходимо:

1. Снимаем крышку.
2. Поднимите держатель линз с помощью отвертки с тонким наконечником, снимите его.
3. Вытаскиваем лампочку, заменяем на новую, устанавливаем все в обратном порядке.

Лучшие лампы ближнего и дальнего света на Киа Сид

Замена лампочек габаритов занимает не более 10-15 минут. Создатели Kia позаботились об удобстве замены оптики в автомобиле.

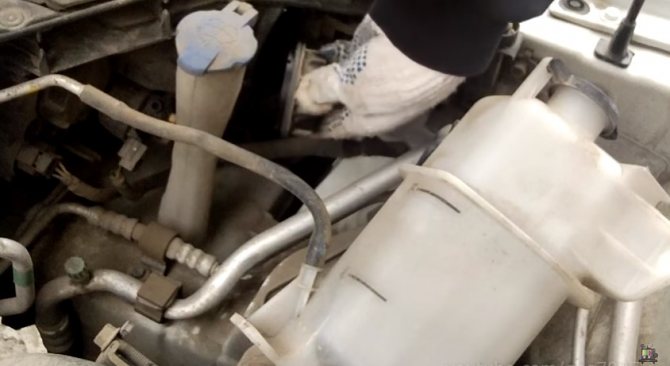

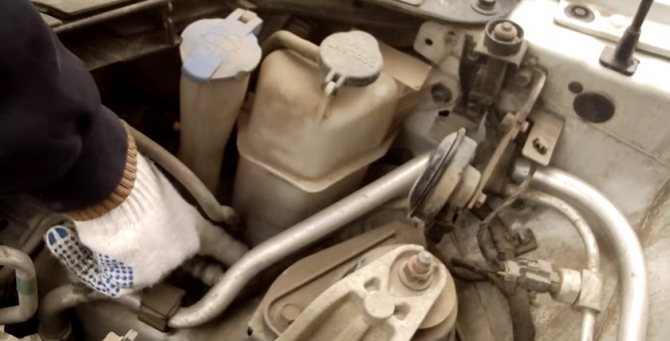

1. Открыть капот.
2. Найти круглые пластиковые заглушки сзади фар.
3. Изъять эти заглушки, за ними находятся лампочки габаритных огней и лампочки дальнего света. Лампочки дальнего света в автомобиле Kia Ceed галогеновые, что является неоспоримым плюсом. Галогеновые лампы служат до 4 тыс. часов и значительно экономичнее. При замене лампочек обязательно одевать перчатки.
4. Заменить лампочки на новые.
5. Сборка производится в обратном снятию порядке.

На автомобиле Kia Ceed 2 гораздо проще. Вытащить цоколь лампы из блок-фары. После заменить перегоревшую оптику и поставить другу лампочку.

Выбираем оптимальные лампы ближнего и дальнего света на Kia Cee’d всех поколений.

Недорогие, яркие или долговечные — только качественные лампочки проверенных временем от надёжных производителей. Берегите себя, ставьте лампы с прозрачной историей, за которыми стоят опытные инженеры и годы испытаний.

Если у вас нет предпочтений по брендам, тогда решите, что важнее: более яркий свет или длительная служба.

Подходящие годы выпуска автомобиля: 2006, 2007, 2008, 2009, 2010, 2011, 2012.

На заводе устанавливают лампы 55 H7:

• 55 — это мощность света в ваттах,
• H7 — тип цоколя,
• оригинальный артикул — 18647-55007L.

Про лампочки дальнего света читайте ниже.

Подходящие годы выпуска автомобиля: 2012, 2013, 2014, 2015, 2016, 2017, 2018.

На заводе устанавливают такие же лампы 55 H7.

Внимание, у вторых Сидов могут быть комбинации с газоразрядной лампой («ксеноном»):

• ближний-ксенон Н7 дальний;
• Н7 ближний Н7 дальний Н7 для поворотов;
• Н7 ближний Н7 дальний.

Philips X-treme Vision	ну, очень яркие
Philips LongLife EcoVision	недорогие и долговечные
Bosch Xenon Blue	яркий свет бело-голубого оттенка

Особенности, заявленные производителем:

• до 130 % более яркий белый свет,
• увеличивают зону освещения перед автомобилем на 45 м,
• высококачественное кварцевое стекло,
• запатентованная технология мощного светового потока.

Технические характеристики:— световой поток — 1500 ± 15% лм,— цветовая температура — 3500 К,— срок службы — 450 часов.

Страна производства — Польша.

Что нам больше всего нравится: белый и очень яркий свет.

Результаты тестов

Хорошая оценка ADAC, итоги:

• очень хорошее освещение дороги,
• небольшой срок службы,
• относительно дорогие (зато каждая лампа проходит контроль на заводе).

Победитель теста. По результатам измерений граница яркого светового пятна — в 75 метрах от автомобиля.

• кварцевое стекло высокой прочности,
• устойчивы к перепадам температуры и вибрации,
• высокое внутреннее давление обеспечивает более мощный свет,
• предохраняют фары от вредного ультрафиолетового излучения.

Технические характеристики: — технология — галогеновая,— световой поток — 1500 ± 10% лм,— срок службы — 1500 часов.

Что нам больше всего нравится: работать должны гораздо дольше обычных ламп.

Bosch Xenon Blue

• до 50% больше света,
• бело-голубой оттенок.

Страна производства — Германия, Венгрия.

Что нам больше всего нравится: яркий бело-голубой свет, и это же Бош!

На заводе устанавливают лампы ближнего света H1:

• H1 — тип цоколя лампы,
• оригинальный артикул — 18647-55009L.

Bosch Gigalight	очень яркий белый свет
Philips Vision	оптимальное отношение цена—качество
Philips LongLife EcoVision	недорогие и долговечные

Bosch Gigalight

• до 120% больше света,
• чрезвычайно белый свет.

Страна производства — Венгрия.

Что нам больше всего нравится: яркий белый свет, и это же Бош!

Philips Vision

• видимость на 30% лучше по сравнению со стандартными лампами,
• сделаны из высококачественного кварцевого стекла,
• высокий уровень водонепроницаемости,
• предохраняют фары от ультрафиолетового излучения.

Технические характеристики:— световой поток — 1690 5% -7% лм,— мощность — 55 Вт,— срок службы — 400 часов.

Что нам больше всего нравится: больше света, чем у штатных ламп.

Технические характеристики: — технология — галогеновая,— световой поток — 1550 ± 15% лм,— срок службы — 1500 часов.

Замена ламп Kia Ceed JD

Прежде чем углубиться в замену данного элемента Kia Ceed JD, стоит ознакомиться с конструкцией.

На этих автомобилях используются блок-фары, соединяющие в себе ближнее и дальнее освещение, а также поворотные указатели. Помимо прочего, фары Киа Сид 2-го поколения могут совмещать габариты, поворотники, дневные ходовые огни со светодиодными лампочками. Также на машине могут быть установлены дневные ходовые огни с лампами накаливания.

Меняем источники ближнего и дальнего света

Перед началом требуется отделить проводок от «минуса» АКБ.

Чтобы правильно поменять лампы ближнего света в Киа Сид JD 2013, нужно выполнить такие действия:

1. Снять крышечку, повернуть патрон, пока его выступы не совпадут с прорезями в металлическом фланце.
2. Вытянуть патрон вместе с лампочкой, затем вытащить и ее.
3. Поставить исправную (часто это D1S) и закрепить.

Дальний свет H7 заменяется так:

1. Снять крышечку.
2. Отделить колодку от светового элемента.
3. Вывести усик фиксатора из паза, откинуть сам фиксатор.
4. Вынуть лампочку, заменить ее исправной, закрепив затем фиксатором.

Освещение поворота в Kia Ceed 2 заменяется аналогичным образом.

Смена ламп габаритов и указателей поворота в передней блок фаре

Обычно для габаритов выбирают W5W (без ДХО) или W21/5W (с ДХО). Это для галогеновых фар. В комплектации с ксеноновым светом передний габаритный свет LED.

Процедура замены габаритов проходит так:

1. Снять крышечку, вытащить патрон.
2. Вынуть из патрона лампочку, поменять ее на новую и вернуть патрон на место.
3. Чтобы заменить передний поворотный указатель PY21W, нужно:
4. Повернуть патрон, пока его выступы не совпадут с прорезями в корпусе блок-фары. И затем вынуть его.
5. Вытащить осветитель, нажав на него, повернув в направлении против часовой.
6. Установить рабочий свет, вернуть патрон на место, выполнив все действия в обратном порядке.

Аналогично процесс проходит на Киа Сид 2015 и Kia Ceed 2016.

Замена лампочек Kia Ceed JD в задней блок фаре

1. Чтобы выполнить замену стоп-сигнала, габарита либо заднего поворотного указателя, нужно:
2. Снять внешнюю секцию заднего фонаря.
3. Повернуть нужный патрон, вынуть из корпуса внешней секции.
4. Вынуть неисправный световой элемент (обычно это P21/5W), нажав на него, повернув в направлении против часовой.
5. Поставить новую лампу, выполнив действия в обратном порядке.

Задний поворотный указатель (PY21W, если не LED-оптика) меняется точно также.

Чтобы заменить элементы освещения во внутренней секции заднего фонаря, требуется открыть багажник, поддеть край маленького люка в обивке дверцы, затем снять его. И выполнить замену, как описано выше.

Задние «противотуманки» заменяется также. Это же касается Kia Ceed 2015 и Киа Сид 2017.

Меняем источник света в передних ПТФ и дневных ходовых огнях

Чтобы выполнить замену на Киа Сид второго поколения, нужно:

1. Снять подкрылок переднего колеса.
2. Сжать фиксаторы, отделить колодку жгута от вывода «противотуманки».
3. Лампочку повернуть в направлении против часовой, вынуть. Новую поставить в обратном порядке.

H8 или HB4 – сборка до 03.2015 или после соответственно.

Чтобы заменить ДХО:

1. Снять подкрылок переднего колеса.
2. Сжать фиксаторы, отделить колодку жгута от патрона ходовых огней.
3. Повернуть в направлении против часовой, вынуть патрон из корпуса.
4. Вынуть неисправную лампочку, нажав на нее, повернув в направлении против часовой.
5. Поставить новую P21/5W в обратном порядке.

Аналогично процесс проходит на Kia Ceed JD 2017.

Смена «галогенок» бокового указателя поворотов и освещения номера

Замену этой лампы Киа Сид 2017 следует выполнить так:

1. Сдвинуть поворотник в сторону движения авто, снять.
2. Провернуть патрон против часовой и вытащить, затем вытянуть световой элемент.
3. Вставить новый и возвратить на место по прежней схеме.

Если нужно заменить подсветку номера W5W, действия такие же.

Замена ламп освещения салона

Чтобы исправить освещение в Kia Ceed JD, надо:

1. Открыть отсек для очков и поддеть край рассеивателя, затем аккуратно снять его.
2. Вытащить лампочку из пружинных контактов и заменить на исправную C5W (Festoon) 8W.
3. Установить все в обратном порядке.

Освещение багажника и бардачка

Для исправления освещения в багажнике Киа Сид 2016:

1. Аккуратно поддеть край плафона, вытащить его из обивки.
2. Вытянуть лампу, заменить новой, затем установить все обратно.

Осветитель в бардачке Ceed заменяется аналогично.

Меняем лампочку косметического зеркала

Чтобы исправить подсветку косметического зеркала в Kia Ceed 2, надо:

1. Снять плафон.
2. Поддеть отверткой с тонким кончиком крепления рассеивателя, снять его.
3. Вытащить лампочку, заменить ее новой, установить все в обратном порядке.

Замена лампы стоп сигнала

В стоп-сигнале kia ceed jd стоит двухнитевая лампа 21/5 W. Чтобы её заменить – придётся снять фару.

1. Откручиваем два самореза крепления задней фары.
2. Тянем фару на себя.
3. Находим патрон лампы с тремя проводами – это и есть стоп-сигнал.
4. Лампа вынимается с поворотом против часовой стрелки.

Какую лампу выбрать для замены

В ближнем свете Киа Сид установлена лампа с цоколем H7 12v/55W. Данные лампы устанавливаются на многих автомобилях, поэтому проблем с ее покупкой не возникнет. Если свет установленных ранее ламп вас устраивал, можно выбрать для замены такие же лампы. Если хотите лампы ярче, тогда следует купить h7 с увеличенной яркостью.

• BOSCH H7-12-55 Pure Light 1987302071
• OSRAM H7-12-55 64210
• General Electric H7-12-55 58520U
• PHILIPS H7-12-55 +30% Vision 12972PRC1
• NARVA H7-12-55 48328C
• KOITO H7-12- 55 Вт Other Brand 0701
• МАЯК H7-12- 55 52720

Выше указаны стандартные лампы H7 12v/55W которые можно менять поштучно, их цвет будет и яркостью будет совпадать с другими лампами из списка. Если нужен более яркий свет, при той же мощности, тогда следует выбирать лампы с увеличенной яркостью.

• OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
• OSRAM H7-12-55 +130% NIGHT BREAKER LASER 64210NBL_HCB
• PHILIPS H7-12-55 +130% X-TREME VISION 3700К .
• PHILIPS H7-12-55 +150% RACING VISION 3500К
• GE H7-12-55 +90% (PX26d) Megalight Ultra 58520SXU
• NARVA H7-12-55 +110% RANGE POWER набор 48062S2

Это лампы с повышенной светоотдачей. При той же мощности они дают больше света. Однако ресурс у них меньше, в отличии от стандартных ламп.

Виды и маркировка ламп

Завод-изготовитель устанавливает следующую штатную оптику:

1. Дальний свет – галоген, цоколь Н1, мощность 55 Вт.
2. Ближний свет – цоколь Н7, мощность 55 Вт.
3. Передний габарит – W5W/5 Вт.
4. Указатель поворотов передний, задний – PY21W/21 Вт.
5. Поворотник боковой – WY5W/5 Вт.

Производитель рекомендует следующие модели ламп для замены штатной оптики:

1. Philips X-treme Vision. Оригинальная комплектация поставляется с заводов в Польше. ADAC оценила лампочки и отметила недорогую цену комплекта, высокие параметры освещенности, дальность освещения до 75 метров. Цветовая температура от 3000 К дает ровный белый свет. Из недостатков – невысокий срок эксплуатации – 2 000 часов.
2. bosch Xenon Blue. Модель демонстрирует ровное бело-голубое освещение, аналогичное ксеноновой оптике. Рекомендуется устанавливать для дальних огней.
3. Лампы Osram с версией +130 % к яркости – Night Breaker Laser. Дальность светового пучка достигает 150 метров. Отличительная черта – лазерная гравировка на колбе, что позволит выбрать только оригинальную модель. Лампа имеет высокий срок эксплуатации при средней стоимости комплекта.

Второе поколение KIA Сид комплектуется размерными лампами для дальних и ближних фонарей в одном варианте цоколя Н7. Для комплектации КИА Ceed JD начиная с 2012 г. изготовителем предусмотрены следующие модели:

1. Ближний свет – галоген, цоколь Н7, мощность 55 Вт, ксенон D1S/35 Вт.
2. Дальний свет – галоген, цоколь Н7/55Вт.
3. Боковая подсветка – Н7/55Вт.
4. Габариты и ДХО – P21/5W, вариант светодиоды, мощность 21/5 Вт.
5. ПТФ – Н8/35Вт.
6. Стоп-сигналы – P21/5W/21/5 Вт.

Какому производителю отдать предпочтение

В принципе, производителей качественных автомобильных ламп, которым можно доверять, не так уж и много. Это все те же BOSCH, OSRAM, PHILIPS, из отечественных – «Маяк». Каждая из вышеперечисленных компаний выпускает лампы в очень широком ценовом диапазоне. Стоимость прибора зависит от светоотдачи, долговечности и пр.

Лично я бы порекомендовал владельцам Киа Сид обратить внимание на следующие приборы:

1. BOSCH H7-12-55 Pure Light.
2. OSRAM H7-12-55.
3. General Electric H7-12-55.
4. PHILIPS H7-12-55 +30% Vision.
5. NARVA H7-12-55.
6. KOITO H7-12- 55 Вт Other Brand.
7. МАЯКH7.

Если ты не очень стеснен в средствах, то можно выбрать лампы с повышенной светоотдачей, но их срок службы будет меньше. Стоить это удовольствие будет в несколько раз больше. Список ламп такого типа:

1. NARVA H7-12-55 +110% RANGE POWER.
2. PHILIPS H7-12-55 +150% RACING VISION.
3. PHILIPS H7-12-55 +130% X-TREME VISION.
4. OSRAM H7-12-55 +130% NIGHT BREAKER LASER.
5. OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED.
6. GE H7-12-55 +90% (PX26d) Megalight Ultra.

Процесс замены

Заменить отработанную оптику можно в СТО. Способ подойдет тем водителям, которые не ориентируются в типе цоколя и не знают, какие модели рекомендуются для конкретной комплектации.

Самостоятельная замена потребует 15 минут времени и сноровки: штатное расположение оптики в KIA Сид закрыто либо бачком с омывателем, либо аккумуляторной батареей. Потребуется:

• комплект лампы H7;
• ключ рожковый на 10;
• ветошь;
• чистые безворсовые салфетки;
• набор отверток стандартный.

Чтобы поменять лампочку в левой фаре, потребуется демонтировать АКБ, предварительно сняв клеммы. Доступ к правой блок-фаре перекрывает омыватель, необходимо открутить кронштейны (ключ на 10):

1. Повернуть защитную крышку фары на 90°.
2. Вытащить колодку с проводами.
3. Отжать два усика фиксатора.
4. Снять отработанный элемент с пазов.
5. Вставить новую лампу в обратном порядке.

Нельзя дотрагиваться до колбы руками: микроскопические пятна жира останутся на стекле, это в дальнейшем приведет к неравномерному нагреву колбы и появлению пятен. Рекомендуется воспользоваться салфеткой.

Менять одну лампу или сразу пару

С водительской стороны проблем с заменой ламп не возникнет. А вот с пассажирской для удобства замены желательно открутить расширительный бачок, однако можно заменить лампу и без снятия.

Итак, с пассажирской стороны откручиваем два болта на 10 крепления расширительного бачка и убираем его в сторону.

Промокоды со скидками на светильники

Поворачиваем на пол оборота крышку фары и убираем в сторону.

Теперь снимаем колодку с лампы и отщелкиваем два металлических усика, снимаем старую лампу.

Не трогая за колбу устанавливаем новую лампу и защелкиваем усы, далее одеваем колодку и закрываем крышку.

С другой стороны проделываем аналогичные действия. На этом замена ламп ближнего света завершена. Попутному можно так же заменить лампы дальнего света и лампы габаритных огней.

Если к внешнему виду и внутренней отделке никто претензий не предъявлял, то с оптикой владельцев ждали не очень приятные сюрпризы лампы KIA Ceed как ДХО, так и дальнего света в штатной комплектации имели недолгий срок службы, который не соответствовал заявленному производителем.

Киа Сид какой цоколь ламп

На светодиодные фары Kio LED устанавливаются галогенные лампы, как и в большинстве современных автомобилей. Рекомендуется использовать лампы таких производителей, как Philips, Osram или Narva. Эти производители ламп известны, но остерегайтесь подделок.

галогенная лампа h7

— Галогенная лампа H7 мощностью 55 Вт. Цилиндрический, с двумя контактами.

лампа h1

— Галогенная лампа H1 мощностью 55 Вт. Маленькие, удлиненные, с электрическим контактом.

Галогенная лампа HB3

— Галогенная лампа HB4 55 Вт. Г-образный светильник с пластиковым цоколем.

Замена лампы дневного ходового огня

Лампы ходовых огней на сиде довольно сложно заменить самостоятельно. Делать это удобней на подъёмнике. Очень часто ходовой огонь не работает не из-за перегоревшей лампы, а из=за подгоревших контактов патрона лампы.

Лампа светодиодная в ходовой огонь с алиэкспресс, при заказе выбирать нужно такой номер 1157 BAY15D White

1. Поднять авто на подъёмнике
2. Снять клипсы крепления защиты арки к бамперу (2шт.)
3. Теперь нужно нащупать цоколь лампы и повернуть его против часовой стрелки.
4. Лампа извлекается с поворотом против часовой стрелки.

Какая лампа нужна

Во всех трех поколениях Киа Сид (кроме светодиодного варианта) в качестве источника ближнего света используются галогенные односпиральные лампочки Н7 мощностью 55 Вт.



Галогенная лампа ближнего света на Киа Сид с цоколем H7

Какому производителю отдать предпочтение

В принципе, производителей качественных автомобильных ламп, которым можно доверять, не так уж и много. Это все те же BOSCH, OSRAM, PHILIPS, из отечественных – «Маяк». Каждая из вышеперечисленных компаний выпускает лампы в очень широком ценовом диапазоне. Стоимость прибора зависит от светоотдачи, долговечности и пр.

Именно по этой причине отдельные  лампочки, к примеру, компании «Маяк» могут оказаться дороже бюджетного варианта PHILIPS  с заявленным сроком службы всего 450 часов.

Лично я бы порекомендовал владельцам Киа Сид обратить внимание на следующие приборы:

1. BOSCH H7-12-55 Pure Light.
2. OSRAM H7-12-55.
3. General Electric H7-12-55.
4. PHILIPS H7-12-55 +30% Vision.
5. NARVA H7-12-55.
6. KOITO H7-12- 55 Вт Other Brand.
7. МАЯКH7.

Если ты не очень стеснен в средствах, то можно выбрать лампы с повышенной светоотдачей, но их срок службы будет меньше. Стоить это удовольствие будет в несколько раз больше. Список ламп такого типа:

1. NARVA H7-12-55 +110% RANGE POWER.
2. PHILIPS H7-12-55 +150% RACING VISION.
3. PHILIPS H7-12-55 +130% X-TREME VISION.
4. OSRAM H7-12-55 +130% NIGHT BREAKER LASER.
5. OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED.
6. GE H7-12-55 +90% (PX26d) Megalight Ultra.

Все лампы Киа Сид (JD)

DRL (ходовые огни)

Задние стопы и габариты (в одной двухнитевой лампе)

Дополнительный стоп сигнал

Задние противотуманные фары

Плафон передний (2-е лампы)

Подсветка перчаточного ящика (бардачка)

Замена лампы подсветки поворота

Лампа подсветки поворота на киа сид включается с включенным ближним светом и при повороте руля. Лампа стоит под той же защитной крышкой, что и лампа дальнего света. Меняется также, как и лампы дальнего и ближнего света фар.

Ближнего света

Замена лампы ближнего света Киа Сид 2011 года осуществляется простыми действиями: снимается крышка фары непосредственно поворотом против часовой стрелки, лампа вытаскивается из патрона, разъем отсоединяется. Далее ставим купленную лампочку с правильной маркировкой в ​​обратном порядке.

Дальнего света

Чтобы заменить дальний свет, порядок действий следующий. Крышка снимается, затем элемент отсоединяется. Вам просто нужно держать лампочку за цоколь, не касаясь галогена.

Переднего габарита

Замена переднего суппорта производится по тому же принципу. Однако для начала нужно отключить дальний свет, чтобы можно было дотянуться до габаритов.

Подсветки поворота

Сигналы поворота включаются автоматически при включении ближнего света и повороте рулевого колеса в нужном направлении. Заменяет так же, как и основные ходовые огни.

Дневного ходового огня

Установить дневные ходовые огни намного сложнее. Сначала автомобиль ставится на подъемник, а затем отключаются опоры защиты свода. Также вы уже можете найти лампу и отключить ее, повернув против часовой стрелки.

Стоп-сигнала

Для замены стоп-сигнала нужно открутить два самореза, которыми крепится задний фонарь, затем потянуть на себя и снять. Обязательный предмет — картридж, к которому подключены три провода. Как и другие элементы освещения в этом автомобиле, вам нужно повернуть его против часовой стрелки.

Противотуманного переднего фонаря

Замена передней туманки производится на элеваторе. Сначала отключается защелка нажатием, а затем вытаскивается сама лампочка.

Подсветки номера

Чтобы заменить освещение номерного знака, вы должны сначала снять номерной знак и номерной знак, затем с помощью отвертки вынуть фонарик, затем отсоединить лампочку.

Каталожные номера ламп не оригинальных для Kia Ceed JD

-==Н7 ==-
================================
X72 – IPF XENON BLUE 5000K H7-12v 65w, class 140w (2шт)
XV72 — IPF H7 12v 55w 4100K class130W (2шт)
P0755W – KOITO WHITEBEAM 3 H7 12V 55W (100W) — 2 шт. очень мало в свободной продаже.только на заказ)
H-280 — PIAA Super Plazma GT-X H7 12V 55W

110W к-т
H-136 – PIAA Plazma Ion Yellow (2500K) H7 12V 55W

100W к-т
HE-275 — PIAA Super White (3800K) H7 12V 55W

110W к-т
HE-309 — PIAA Xtreme White Plus (4000K) H7 12V 55W

110W к-т
H-361E — PIAA Chrome Mirror White (4100K) H7 12V 55W

110W к-т
H-218 — PIAA Xtreme White (4150K) H7 12V 55W

110W к-т
H-381 — PIAA Super White & White (4300K) H7 12V 55W

110W к-т
H-260 — PIAA Xtreme Force (4700K) H7 12V 55W

110W к-т
H-289E — PIAA Plazma Spark Blue (7500K) H7 12V 55W

100W к-т
64210NBR-01B, 64210NBR — OSRAM NIGHT BREAKER H7 – 1шт
64210NBR-02B — OSRAM NIGHT BREAKER H7 – 2шт
64210CB-01B, 64210CB – OSRAM Cool Blue H7 (4000K) – 1 шт
64210CB-02B — OSRAM Cool Blue H7 (4000K) – 2 шт
12972XPS2– Philips X-treme Power H7 к-т
12972XPB1 — Philips X-treme Power H1 – 1шт
12972NGRDLB1 — Philips Night Guide H7 12V 55W(рефлектор) — 1шт
12972NGSDLB1- Philips Night Guide H7 12V 55W(линза) — 1шт
12972NGRDLS2 — Philips Night Guide H7 12V 55W(рефлектор) к-т
12972NGSDLS2 — Philips Night Guide H7 12V 55W(линза) к-т
12972 BV +B1- Philips Blue Vision(4000К) H1 12V 55W -1шт
12972BVSM — Philips Blue Vision Н7+ габариты W5W к-т
12972CVS2 — Philips Cristal Vision Н7+ габариты W5W к-т
12972DVS2, 12142DVS2 — Philips Diamond Vision(5000К) H7 12V 55W к-т

-==H8-11==-
================================
X62 — IPF XENON BLUE 5000K H11-12v 55w, class 100w (2шт)
H-457 — PIAA Xtreme White (4150K) H8 12V 35W

70W к-т
H-317 — PIAA Xtreme White (4150K) H11 12V 55W

110W к-т
H-474 — PIAA Super White & White (4300K) H11 12V 55W

110W к-т
H-318 — PIAA Xtreme Force (4700K) H7 12V 55W

110W к-т
64211 NBR-01B, 64211 NBR — OSRAM NIGHT BREAKER H11 – 1шт

-==Габариты==-
================================
H-151 — PIAA Super White (3800K) 12V 5W
H-363 — PIAA Chrome Mirror White (4100K) 12V 5W к-т
H-222 — PIAA Xtreme White (4150K) 12V 5W к-т
H-386 — PIAA Super White & White (4300K) 12V 5W к-т
H-320 — PIAA Xtreme Force (4700K) 12V 5W к-т
2825CB-02B – OSRAM Cool Blue 12V 5W – 2 шт
2825CB – OSRAM Cool Blue 12V 5W – 1 шт
12961 BVB2 – Philips Blue Vision 12V 5W к-т.
P8813W — KOITO WHITEBEAM 12V 5W — 2 шт.

W5W
17189rpb+ — narva range power blue + (лампа накаливания) 1 шт.
70717rpb+ — narva range power blue + (лампа галогеновая) 1 шт.

Замена лампочек габаритов и дальнего света

Замена лампочек габаритов занимает не более 10-15 минут. Создатели Kia позаботились об удобстве замены оптики в автомобиле.

1. Открыть капот.
2. Найти круглые пластиковые заглушки сзади фар.
3. Изъять эти заглушки, за ними находятся лампочки габаритных огней и лампочки дальнего света. Лампочки дальнего света в автомобиле Kia Ceed галогеновые, что является неоспоримым плюсом. Галогеновые лампы служат до 4 тыс. часов и значительно экономичнее. При замене лампочек обязательно одевать перчатки.
4. Заменить лампочки на новые.
5. Сборка производится в обратном снятию порядке.

На автомобиле Kia Ceed 2 гораздо проще. Вытащить цоколь лампы из блок-фары. После заменить перегоревшую оптику и поставить другу лампочку.

Замена ламп Киа Сид (Kia Ceed) своими руками

• BOSCH H7-12-55 Pure Light 1987302071
• OSRAM H7-12-55 64210
• General Electric H7-12-55 58520U
• PHILIPS H7-12-55 +30% Vision 12972PRC1
• NARVA H7-12-55 48328C1
• KOITO H7-12- 55 Вт Other Brand 0701
• МАЯК H7-12- 55 52720

Все лампы KIa Ceed JD 2013.

1. Быстрый выход из строя лампочки. Необходима штатная замена элемента.
2. Неисправность патрона. Электропроводка лампы часто перегорает или теряет заземление.
3. Неисправность в реле или переключателе приборов. Необходимо прозвонить электроцепь.
4. Конденсат в блоке фонаря. Трещины в вентиляционных крышках, забитые отверстия прохода воздуха считаются первой причиной перегоревших лампочек на Сид JD.

Лампочки применяемые на Киа Сид JD (2012-2018)

Для каждого элемента освещения модели Киа Сид применяются свои вариации. Выбор ламп Киа Сид 2013 аналогичен ассортименту лампочек Kia Ceed 2015.

Инструкция по самостоятельной замене лампа на Kia Ceed

С водительской стороны проблем с заменой ламп не возникнет. А вот с пассажирской для удобства замены желательно открутить расширительный бачок, однако можно заменить лампу и без снятия.

Итак, с пассажирской стороны откручиваем два болта на 10 крепления расширительного бачка и убираем его в сторону.

Поворачиваем на пол оборота крышку фары и убираем в сторону.

Теперь снимаем колодку с лампы и отщелкиваем два металлических усика, снимаем старую лампу.

Не трогая за колбу устанавливаем новую лампу и защелкиваем усы, далее одеваем колодку и закрываем крышку.

С другой стороны проделываем аналогичные действия. На этом замена ламп ближнего света завершена. Попутному можно так же заменить лампы дальнего света и лампы габаритных огней.

Замена лампы противотуманного фонаря переднего

Лампа передней противотуманки на киа сид меняется на подъёмнике. В противотуманном фонаре используется лампа H8.

1. Подняв автомобиль, вытащить две клипсы крепления защиты арки.
2. Снять разъём противотуманной лампы, нажав на фиксатор и потянув его.
3. Повернуть лампу против часовой стрелки и вытащить на себя.

Лампа светодиодная в переднюю противотуманку с алиэкспресс, при заказе выбирать номер H27

Замена ламп Kia Ceed JD

Прежде чем углубиться в замену данного элемента Kia Ceed JD, стоит ознакомиться с конструкцией.

На этих автомобилях используются блок-фары, соединяющие в себе ближнее и дальнее освещение, а также поворотные указатели. Помимо прочего, фары Киа Сид 2-го поколения могут совмещать габариты, поворотники, дневные ходовые огни со светодиодными лампочками. Также на машине могут быть установлены дневные ходовые огни с лампами накаливания.

Меняем источники ближнего и дальнего света

Чтобы правильно поменять лампы ближнего света в Киа Сид JD 2013, нужно выполнить такие действия:

1. Снять крышечку, повернуть патрон, пока его выступы не совпадут с прорезями в металлическом фланце.
2. Вытянуть патрон вместе с лампочкой, затем вытащить и ее.
3. Поставить исправную (часто это D1S) и закрепить.

Дальний свет H7 заменяется так:

1. Снять крышечку.
2. Отделить колодку от светового элемента.
3. Вывести усик фиксатора из паза, откинуть сам фиксатор.
4. Вынуть лампочку, заменить ее исправной, закрепив затем фиксатором.

Освещение поворота в Kia Ceed 2 заменяется аналогичным образом.

Смена ламп габаритов и указателей поворота в передней блок фаре

Обычно для габаритов выбирают W5W (без ДХО) или W21/5W (с ДХО). Это для галогеновых фар. В комплектации с ксеноновым светом передний габаритный свет LED.

Процедура замены габаритов проходит так:

1. Снять крышечку, вытащить патрон.
2. Вынуть из патрона лампочку, поменять ее на новую и вернуть патрон на место.
3. Чтобы заменить передний поворотный указатель PY21W, нужно:
4. Повернуть патрон, пока его выступы не совпадут с прорезями в корпусе блок-фары. И затем вынуть его.
5. Вытащить осветитель, нажав на него, повернув в направлении против часовой.
6. Установить рабочий свет, вернуть патрон на место, выполнив все действия в обратном порядке.

Аналогично процесс проходит на Киа Сид 2015 и Kia Ceed 2016.

Замена лампочек Kia Ceed JD в задней блок фаре

1. Чтобы выполнить замену стоп-сигнала, габарита либо заднего поворотного указателя, нужно:
2. Снять внешнюю секцию заднего фонаря.
3. Повернуть нужный патрон, вынуть из корпуса внешней секции.
4. Вынуть неисправный световой элемент (обычно это P21/5W), нажав на него, повернув в направлении против часовой.
5. Поставить новую лампу, выполнив действия в обратном порядке.

Задний поворотный указатель (PY21W, если не LED-оптика) меняется точно также.

Чтобы заменить элементы освещения во внутренней секции заднего фонаря, требуется открыть багажник, поддеть край маленького люка в обивке дверцы, затем снять его. И выполнить замену, как описано выше.

Задние «противотуманки» заменяется также. Это же касается Kia Ceed 2015 и Киа Сид 2017.

Меняем источник света в передних ПТФ и дневных ходовых огнях

Чтобы выполнить замену на Киа Сид второго поколения, нужно:

1. Снять подкрылок переднего колеса.
2. Сжать фиксаторы, отделить колодку жгута от вывода «противотуманки».
3. Лампочку повернуть в направлении против часовой, вынуть. Новую поставить в обратном порядке.

H8 или HB4 – сборка до 03.2015 или после соответственно.

Чтобы заменить ДХО:

1. Снять подкрылок переднего колеса.
2. Сжать фиксаторы, отделить колодку жгута от патрона ходовых огней.
3. Повернуть в направлении против часовой, вынуть патрон из корпуса.
4. Вынуть неисправную лампочку, нажав на нее, повернув в направлении против часовой.
5. Поставить новую P21/5W в обратном порядке.

Аналогично процесс проходит на Kia Ceed JD 2017.

Смена «галогенок» бокового указателя поворотов и освещения номера

Замену этой лампы Киа Сид 2017 следует выполнить так:

1. Сдвинуть поворотник в сторону движения авто, снять.
2. Провернуть патрон против часовой и вытащить, затем вытянуть световой элемент.
3. Вставить новый и возвратить на место по прежней схеме.

Если нужно заменить подсветку номера W5W, действия такие же.

Замена ламп освещения салона

1. Открыть отсек для очков и поддеть край рассеивателя, затем аккуратно снять его.
2. Вытащить лампочку из пружинных контактов и заменить на исправную C5W (Festoon) 8W.
3. Установить все в обратном порядке.

Освещение багажника и бардачка

Для исправления освещения в багажнике Киа Сид 2016:

1. Аккуратно поддеть край плафона, вытащить его из обивки.
2. Вытянуть лампу, заменить новой, затем установить все обратно.

Осветитель в бардачке Ceed заменяется аналогично.

Меняем лампочку косметического зеркала

1. Снять плафон.
2. Поддеть отверткой с тонким кончиком крепления рассеивателя, снять его.
3. Вытащить лампочку, заменить ее новой, установить все в обратном порядке.
