Kia Ceed с 2012 года — обслуживание бензинового двигателя 1,6 литра GDI

Регулировка клапанов на автомобилях с газом

Регламент обслуживания автомобиля киа сид не предусматривает периодической проверки зазоров клапанов во время проведения планового технического обслуживания. Если на авто не установлено газобаллонное оборудование (ГБО) зазоры в клапанах практически не «уходят».

Другое дела на машинах с ГБО. Дело в том, что работа двигателя на газе еще больше повышает температуру выхлопных газов. При контакте с ними особенно перегреваются выпускные клапаны. Процесс уменьшения зазора ускоряется в разы.

Фактически, на машинах без газа клапаны не приходится регулировать вообще, в то время как на «газовых» нужно делать это примерно раз в 50 — 100 тыс. км пробега. Почему такая вилка в пробегах? Все зависит от стиля вождения, нагрузок на двигатель. По статистике, на машинах с автоматической коробкой передач и интенсивным спортивным стилем езды зазоры уменьшаются быстрее, чем при «пенсионерской» манере езды на машинах с механикой.

Подытожим. Если установлен газ — проверять зазоры через каждые 45 тысяч км. Если только бензин — раз в 90 тыс. км, не раньше, если нет никаких проблем.

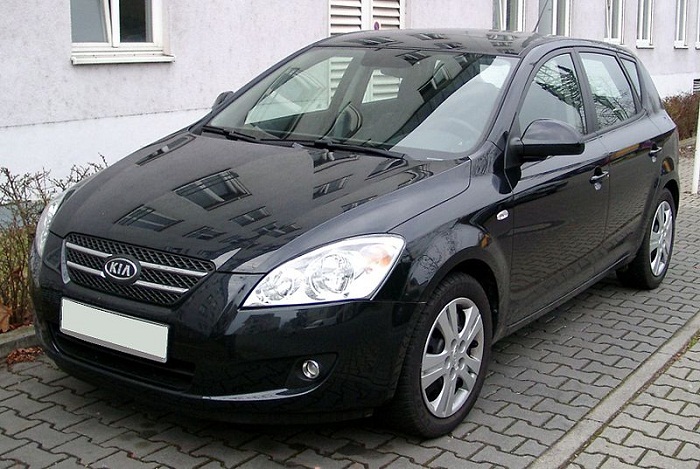

Каков реальный ресурс двигателя на KIA Ceed с объемом 1.4 и 1.6 литра

В 2006 году состоялась презентация новенького автомобиля KIA Ceed. Спустя три месяца был выпущен первый экземпляр модели, сконструированной на платформе Hyundai-Kia J5. Новинка получила широкое распространение благодаря новому неординарному дизайну и высоким показателям надежности. Всего за три года было продано более 40 тысяч экземпляров Киа Сид. Продажи росли повсеместно, отечественный рынок не стал исключением.

Компактный хэтчбек за короткий промежуток времени смог прижиться на дорогах стран постсоветского пространства. Машина оказалась надёжной и неприхотливой. Далее выясним, каков фактический ресурс двигателя на Киа Сид 1.4, 1.6 и, значительно ли разнятся показатели от заверенных цифр производителем.

Особенности строения моторов

Практическое применение получили две разработки корейских инженеров: мотор с рабочим объёмом 1.4 л и более мощный аналог на 1.6 л. Первый агрегат получил заводскую маркировку G4FA, второй – G4FC. Их конструктивная особенность – алюминиевый корпус, позволивший выиграть авто около 15 кг. Меньшее распространение получил 1.6-литровый дизельный движок CRDi. На наших дорогах подобная модификация встречается крайне редко, в силу высокой чувствительности дизеля к топливу низкого качества. После заправки низкосортной соляркой водители отмечают проблемы с катализатором, фильтром, топливной системой.

Оба мотора отличаются следующими характеристиками:

• Наличие двух распределительных валов;
• Цепной привод;
• Наличие системы изменения фаз газораспределения;
• Бесконтактная система зажигания.

В 2013 году был начат старт производства уже следующего поколения Киа Сид. Степень форсировки 1.6-литрового мотора была увеличена с номинальных 122 л.с. до 204 л.с. за счет внедренной турбины. Оба поколения оснащали 1.4, 1.6-литровыми силовыми агрегатами, агрегируемые механической коробкой на шесть передач. Автомат получил массу хвалебных отзывов от владельцев автомобиля за свою быструю и бесшумную работу. Механика вплоть до 2013 года отличалась 3-хосной зубчатой передачей.

Проверка и регулировка зазора в приводе клапанов

Зазор между торцом стержня клапана и кулачком распределительного вала задается конструктивно для компенсации теплового расширения клапана. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном полностью закрываться.

Зазор измеряют щупом на холодном двигателе (при температуре 20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для выпускного клапана составляет 0,10-0,30 мм, для впускных клапанов 0,15-0,35 мм. Зазоры регулируют подбором толщины толкателей.

Вам потребуются: все инструменты, необходимые для снятия распределительных валов (см. «Снятие и установка распределительных валов»), а также набор плоских щупов.

1. Снимите крышку головки блока цилиндров

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия

3. Измерьте щупом зазоры между указанными кулачками распределительных валов и толкателями клапанов. Запишите измеренные зазоры

4. Поверните коленчатый вал на один оборот (360°) и повторите измерения зазоров для остальных клапанов. Необходимо заменить толкатели тex клапанов, зазоры которых отличаются от номинальных значений. После измерения всех зазоров установите поршень 1 -го цилиндра в положение ВМТ такта сжатия.

5. Снимите распределительные валы

6. Извлеките из гнезда головки блока цилиндров толкатель клапана, зазор которого требуется отрегулировать, и запишите его толщину (она указана на обратной стороне толкателя).

7. Рассчитайте толщину Н нового толкателя по формуле (все значения в мм):

Н = В + А — С,
где А — измеренный зазор;
В — толщина старого толкателя:
С — номинальный зазор.
Например, для впускного клапана
А = 0,31 мм, В = 5,42 мм, С = 0,20 мм, тогда Н-5,42 + 0,31-0,20 = 5,53 (мм).
В пределах допуска зазора (+0,05 мм) подберите ближайший по толщине толкатель.

8. Установите новый толкатель на место.

9. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора,

10. Установите распределительные валы но цепь привода газораспределительного механизма пока не устанавливайте,

11. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку

12. Если все зазоры соответствуют номинальным значениям, поверните распределительные валы таким образом, чтобы кулачки привода клапанов 1-го цилиндра были направлены вверх.

13. Установите цепь привода газораспределительного механизма и все снятые детали в порядке, обратном снятию.

Процесс регулировки клапанов

Для начала необходимо замерить зазоры в клапанах. Делается это на холодном двигателе. Температура 20 градусов Цельсия. В первую очередь, очищаем поверхность клапанной крышки сжатым воздухом.

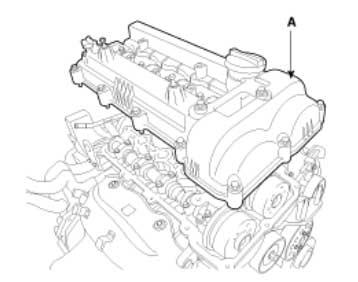

1. Снимаем клапанную крышку. Для этого откручиваем 16 болтов, используя вороток и головку на 10.

2. Снимаем шланги вентиляции картерных газов и клапан OCV

3. Устанавливаем первый цилиндр в ВМТ, совмещаем метки на шкиве коленвала и крышке цепи

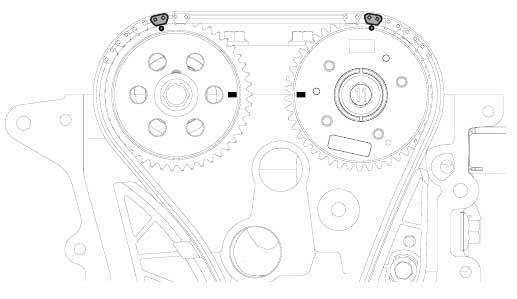

4. Метки на распредвалах при этом должны смотреть друг на друга, как на картинке ниже.

5. С помощью комплекта измерительных щупов, измеряем зазоры впускных клапанов 1го и 2го цилиндров и выпускных клапанов 1го и 3го цилиндров.
6. Записываем полученные значения, они нам понадобятся далее для выбора нужной толщины стакана-толкателя.
7. Проворачиваем коленвал (ключом на 22) на 360 градусов по часовой стрелке.
8. Проверяем зазоры впускных клапанов во 2 и 4 цилиндрах, а также выпускных клапанов в 3-м и 4-м цилиндрах.


Спецификация.

Зазоры клапанов при температуре 20 градусов:

Впуск: 0.17 ~ 0.23mm

Выпуск: 0.22 ~ 0.28mm

Приступаем к регулировке:

1. Поворачиваем коленвал еще на 360 градусов, установив его в первоначальное положение (ВМТ первого цилиндра, такт сжатия).
2. Отмечаем с помощью краски пару меток на цепи ГРМ и звездочках валов.

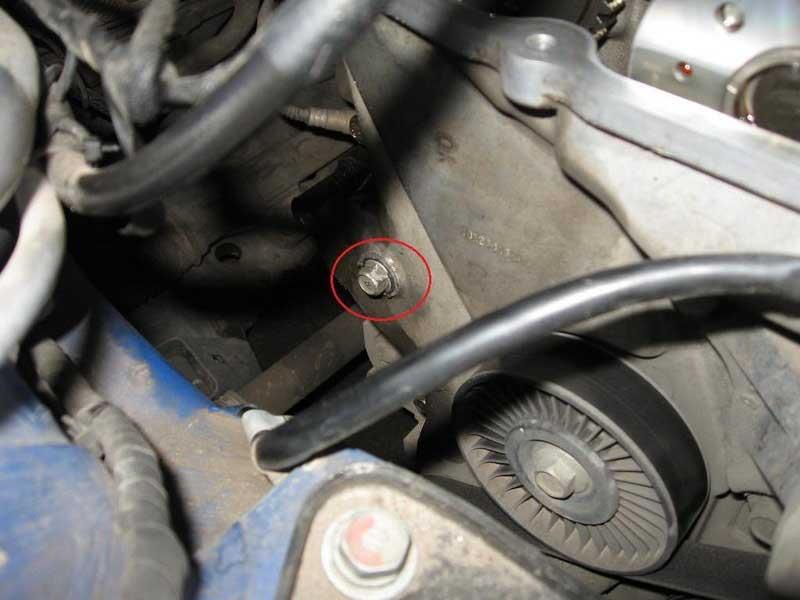

3. Откручиваем сервисный болт, через который нужно зафиксировать гидро-натяжитель цепи, используя тонкий металлический стержень, 1 — 2мм (тонкую короткую отвертку, например).



4. Снимаем крышки подшипников распредвалов.
5. Снимаем цепь со звёздочек распредвалов и чем-нибудь зафиксируем её, например, привязываем.

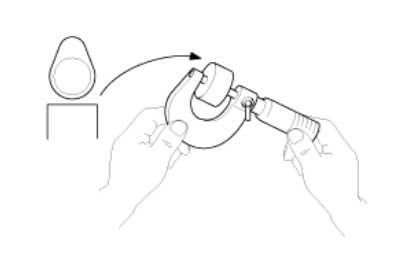

6. Вытаскиваем с помощью магнита регулировочные стаканы (MLA), предварительно подписав их. Замеряем толщину каждого с помощью микрометра.
7. Рассчитываем нужную толщину каждого MLA по формуле, представленной ниже:

   Впускные: N = T + (A — 0.20mm),

   Выпускные: N = T + (A — 0.25mm), где N — толщина нового компенсатора, T — толщина старого компенсатора, A — измеренный ранее зазор.

8. Далее у нас есть два пути:
   • Официальный — медленный и дорогой: заказываем новые стаканы нужной толщины и устанавливаем их.
   • Неофициальный —дешевый и быстрый: стачиваем внутреннюю сторону каждого стакана до вычисленного размера.

   Чем точить MLA в условиях простой станции тех. обслуживания? У каждого шиномонтажника есть шлифовальная машинка для зачистки, которую используют, когда ремонтируют покрышку. Вот она то идеально подходит для подгонки регулировочных стаканов. Нужно просто купить шлифовальный камень подходящего размера, чтобы он легко входил в стакан.

9. Устанавливаем все в обратном порядке. И перепроверяем зазоры. Рекомендую это сделать до установки цепи.

Устанавливаем первый поршень в ВМТ

Для того чтобы выставить поршень 1-го цилиндра двигателя Киа Сид в верхнюю «мертвую» точку придется снять правое переднее колесо и брызговик, который находится рядом с ним. Это откроет вам свободный доступ к коленчатому валу.

Только не забудьте сразу установить автомобиль на устойчивую надежную опору.

Теперь проверните коленвала его до момента совпадения отметки на шкиве вала и значка «0» на крышке цепи газораспределительного механизма. При этом «звездочки» должны установиться друг против друга. В завершение, перед регулировкой клапанов двигателя Kia Ceed JD проверьте совпадение меток на шестернях распределительных валов.

Технические операции на автомобиле

Проверка компрессии

Примечание:
В случае недостаточной мощности, чрезмерного расхода масла или неудовлетворительной экономии топлива измерьте давление сжатия.

1. Убедитесь, что масло в картере имеет надлежащую вязкость и долито до необходимого уровня. Убедитесь, также, что аккумуляторная батарея заряжена до необходимого уровня.

Прогрейте двигатель до рабочей температуры. Переведите ключ зажигания в положение «OFF».

2. Снимите крышку двигателя.

3. Отсоедините удлинительный разъем (А) форсунки и разъемы (В) катушек зажигания.

4. Снимите катушки зажигания (A).

5. Снимите свечи зажигания.

С помощью свечного ключа на 16 мм снимите 4 свечи зажигания.

6. Проверьте давление сжатия в цилиндрах.

1) Вставьте компрессометр в отверстие под свечу зажигания.

2) Переведите дроссельную заслонку в полностью открытое положение.

3) Проворачивая коленчатый вал двигателя, измерьте давление сжатия.

Примечание:
Всегда используйте полностью заряженную аккумуляторную батарею для получения числа оборотов двигателя не менее 250 об/мин.

4) Повторите шаги 1–3 для каждого цилиндра.

Примечание:
Данное измерение должно производиться как можно более короткое время.

Давление сжатия:
Нормативное значение: 1225,83 кПа (200~250 об/мин).
Минимальное значение: 1078,73 кПа.
Разница давлений в любой из пар цилиндров: не более 98 кПа.

5) В случае низкой компрессии в одном или нескольких цилиндрах залейте небольшое количество моторного масла через отверстие для свечи зажигания и повторите шаги 1–3 для всех цилиндров с низкой компрессией.

(1) Если добавление масла помогает нормализовать компрессию, вероятно, имеет место износ или повреждение поршневых колец и/или поверхности цилиндров.

(2) Если же давление остается низким, возможно, заедает или неправильно установлен какой-либо клапан, или имеется утечка через прокладку.

7. Установите свечи зажигания.

Момент затяжки: 7,8 ~ 9,8 Н·м.

8. Установите катушку зажигания.

Момент затяжки: 9,8 ~ 11,8 Н·м.

9. Подсоедините удлинительный разъем форсунки и разъемы катушек зажигания.

10. Установите крышку двигателя.

Проверка и регулировка клапанного зазора

Примечание:
Выполняйте проверку и регулировку клапанного зазора, когда двигатель является холодным (температура охлаждающей жидкости двигателя: 20°C), и головка блока цилиндров установлена на блоке.

1. Снимите крышку головки блока цилиндров.

2. Установите цилиндр №1 в ВМТ / положение сжатия.

1) Поверните шкив коленчатого вала и совместите его канавку с меткой синхронизации на крышке цепи привода ГРМ.

2) Убедитесь, что метки на звездочках системы CVVT впускных и выпускных клапанов находятся на одной линии с плоскостью головки блока цилиндров, как показано на рисунке. Если нет, поверните коленчатый вал на один оборот (360°).

3. Проверьте клапанный зазор.

1) Проверьте только зазоры впускных клапанов 1-го и 2-го цилиндров, а также зазоры выпускных клапанов 1-го и 3-го цилиндров.

(1) С помощью толщиномера измерьте зазор между толкателем и основной окружностью распределительного вала.

(2) Запишите значения зазоров клапанов, не соответствующие спецификации. Они будут использоваться позже для определения необходимой регулировки толкателя.

Спецификация зазоров клапанов (температура охлаждающей жидкости двигателя: 20°C (68°F)):
Эксплуатационный предел:
Впуск: 0,17 ~ 0,23 мм.
Выпускной: 0,22 ~ 0,28 мм.

2) Поверните шкив коленчатого вала на один оборот (360° по часовой стрелке) и совместите его канавку с меткой синхронизации на крышке цепи привода ГРМ.

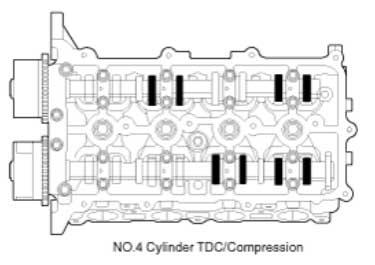

3) Проверьте зазоры впускных клапанов 3-го и 4-го цилиндров, а также зазоры выпускных клапанов 2-го и 4-го цилиндров.

4. Отрегулируйте клапанный зазор впускного и выпускного клапанов.

1) Переведите цилиндр №1 в верхнюю мертвую точку в такте сжатия.

2) Снимите цепь привода ГРМ.

Внимание:
Нанесите метки на звенья цепи привода ГРМ (в 2 местах), чтобы они совпадали с метками синхронизации на звездочках системы CVVT впускных и выпускных клапанов.

3) Снимите крышки (А) подшипников распределительного вала в порядке, указанном ниже.

4) Снимите распределительный вал впускных клапанов в сборе.

5) Снимите распределительный вал выпускных клапанов в сборе.

6) Измерьте толщину снятого толкателя с помощью микрометра.

7) Рассчитайте толщину нового толкателя, чтобы зазор клапанов соответствовал спецификации.

Клапанный зазор (температура охлаждающей жидкости двигателя: 20°C):
T: толщина снятого толкателя;
A: измеренный клапанный зазор;
N: толщина нового толкателя;
Впуск: N = T + (A — 0,20 мм);
Выпуск: N = T + (A — 0,25 мм).

8) Выберите новый толкатель с толщиной как можно ближе к рассчитанному значению.

Примечание:
Можно использовать регулировочные прокладки 41 различного размера с шагом 0,015 мм – от 3,00 мм до 3,60 мм.

9) Установите новый толкатель в головку блока цилиндров.

10) Установите распределительный вал выпускных клапанов в сборе.

11) Установите распределительный вал впускных клапанов в сборе.

12) Установите крышки подшипников распределительного вала в порядке, указанном ниже.

Момент затяжки:
1 шаг:
Болт М6: 5,9 Н·м.
Болт М8: 9,8 Н·м.
2 шаг:
Болты М6: 11,8 ~ 13,7 Н·м.
Болты М8: 18,6~22,6 Н·м.

13) Установите цепь привода ГРМ (см. раздел «Система газораспределения»).

14) Проверните коленчатый вал на два оборота в рабочем (по часовой стрелке) направлении, затем убедитесь, что отметки на звездочках CVVT впускных и выпускных клапанов находятся на одной прямой с поверхностью головки блока цилиндров.

15) Еще раз проверьте клапанный зазор.

Клапанный зазор (температура охлаждающей жидкости двигателя: 20°C):
Впускной: 0,17 ~ 0,23 мм.
Выпускной: 0,22 ~ 0,28 мм.

Объем двигателя: 1.4 / 1.6 / 1.6D л.

Мощность: 92 / 100 / 128 / 130 / 135 л. с.

Замена клапанов Kia Ceed (Киа Сид)

Клапанная система поршневого двигателя обеспечивает очередность подачи топливовоздушной смеси в камеры сгорания, отвод дымовых газов в выхлопную систему.

Их положением и работой управляют специальные кулачки (толкатели) распределительного вала, которые поочередно открывают, закрывают впускные и выпускные клапаны.

Однако во время работы двигателя металл сильно нагревается, что приводит к тепловому расширению, изменению геометрических размеров клапанов. Это, в свою очередь, влечет за собой неплотное закрытие и некорректную работу мотора.

Чтобы избежать подобного, выставляется определенный зазор, учитывающий, компенсирующий величину теплового расширения металла и обеспечивающий плотную посадку клапана по месту после прогрева двигателя.

Этот процесс называется регулировка клапанов Киа Сид. В то же время настройки положения толкателей не производится. На самом деле регулирование сводится к замене кулачков на нужный размер.

1. Демонтируем крышку ГБЦ
2. Устанавливаем первый поршень в ВМТ
3. Измерение тепловых зазоров клапанов Kia Ceed
4. Снимаем распредвалы
5. Завершение настройки тепловых зазоров
6. Если не регулировать тепловой зазор
7. В заключение
8. Видео

• 1 Демонтируем крышку ГБЦ
• 2 Устанавливаем первый поршень в ВМТ
• 3 Измерение тепловых зазоров клапанов Kia Ceed
  • 3.1 Снимаем распредвалы
  • 3.2 Завершение настройки тепловых зазоров

Демонтируем крышку ГБЦ

Для регулировки клапанов мотора Kia Ceed 2017 придется открыть крышку головки блока цилиндров. Для этого:

1. ослабьте, снимите отрицательную клемму АКБ;
2. демонтируйте декоративно-защитный кожух мотора;
3. сожмите фиксаторы клеммы и отключите провода электромагнитного регулятора системы газораспределения;
4. выкрутите крепление, демонтируйте электромагнитный клапан;
5. отсоедините колодку подключения проводки датчика положения вала;

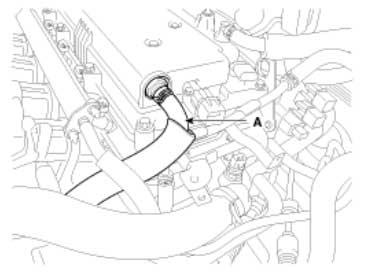

6. уберите 2 вентиляционных шланга с крышки блока;
7. демонтируйте с Киа Сид катушки зажигания;
8. выверните крепление жгута проводов, отсоедините его от катушек;
9. выверните в определенной последовательности 18 болтов, закрепляющих головку блока цилиндров;
10. снимите клапанную крышку с ГБЦ.

При демонтаже крышки установленная прокладка наверняка будет повреждена. Поэтому ее остатки необходимо аккуратно удалить.

Устанавливаем первый поршень в ВМТ

Для того чтобы выставить поршень 1-го цилиндра двигателя Киа Сид в верхнюю «мертвую» точку придется снять правое переднее колесо и брызговик, который находится рядом с ним. Это откроет вам свободный доступ к коленчатому валу.

Только не забудьте сразу установить автомобиль на устойчивую надежную опору.

Теперь проверните коленвала его до момента совпадения отметки на шкиве вала и значка «0» на крышке цепи газораспределительного механизма. При этом «звездочки» должны установиться друг против друга. В завершение, перед регулировкой клапанов двигателя Kia Ceed JD проверьте совпадение меток на шестернях распределительных валов.

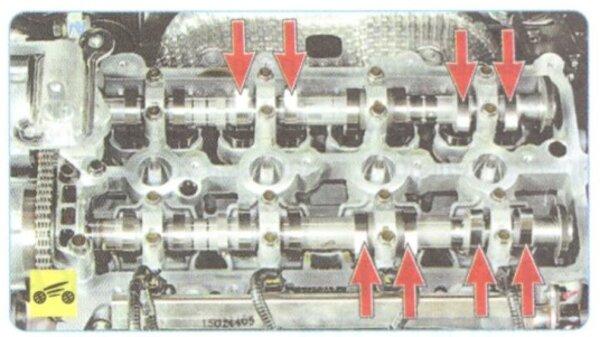

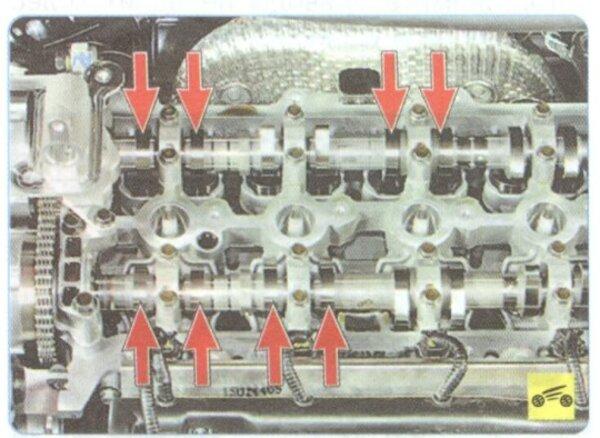

Измерение тепловых зазоров клапанов Kia Ceed

Расстояние между кулачком распределительного вала и торцом толкателя клапана должно соответствовать величине, определенному изготовителем двигателя.

Для Киа Сид оно составляет:

• для выпускных клапанов — 0,25 мм;
• впускных — 0,2 мм.

Допустимое отклонение не более 0,05 мм. Измерение зазоров следует производить при помощи специальных металлических щупов. Замеры проводятся на остывшем моторе при температуре +20°C.

После этого проверните коленчатый вал на 360 градусов и выполните измерение зазоров на следующих клапанах. Толкатели, на которых тепловые зазоры не соответствуют номинальным, должны быть заменены. Таким образом, первичный этап регулировки клапанов будет выполнен. Вы сможете узнать реальную величину тепловых зазоров и принять решение о дальнейших действиях.

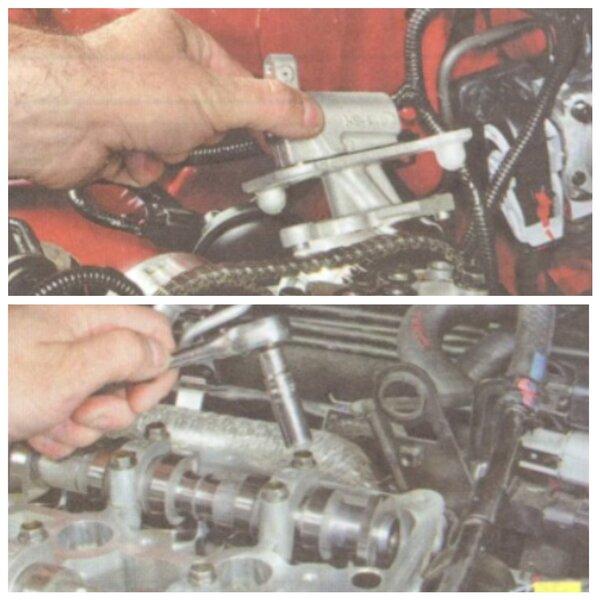

Снимаем распредвалы

Снятие распределительных валов на двигателе Kia Ceed ED становится необходимым, если при регулировке клапанов выяснилось, что тепловые зазоры не соответствуют номинальным значениям и требуется замена одного или нескольких толкателей. Для этого выверните два болта крепления электронного клапана фаз газораспределительной системы, демонтируйте его. Потом снимите цепь привода газораспределительного механизма.

Выкрутите 4 болта крепления передней крышки, фиксации подшипников распределительного вала. Снимите крышку, открутите остальные болты и выньте распределительный вал с места установки.

Все болты распредвала на Киа Сид 2015 пронумерованы и обратно ставятся в том же порядке, как снимались. Менять крышки или валы местами недопустимо.

Завершение настройки тепловых зазоров

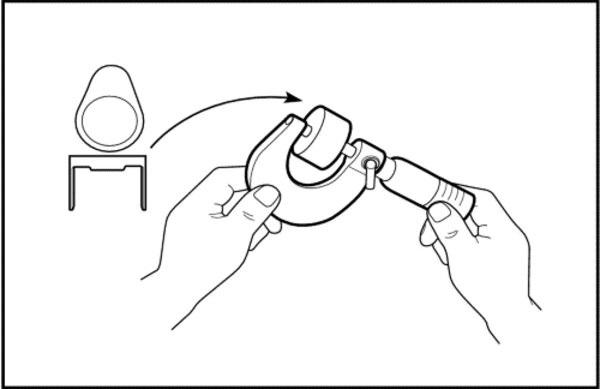

Извлеките толкатель клапана из гнезда головки блока цилиндров, на обратной стороне детали посмотрите его размер. Рассчитайте толщину нового толкателя по формуле:

H = С + ТЗ — Ном

• Н — необходимый размер нового толкателя для Киа Сид 2015;
• С — толщина старой детали;
• ТЗ — измеренный тепловой зазор;
• Ном — номинальный зазор (0,2 или 0,25 мм).

Продавцы запасных частей предлагают в продаже толкатели для Kia Ceed 2014 толщиной от 3,0 до 3,6 мм с шагом 0,015 мм. Определив по формуле нужный размер, выберите для регулировки клапанов ближайший по толщине.

Замените все намеченные детали и произведите измерение замеров, не одевая цепь газораспределительного механизма. После этого проверните валы таким образом, чтобы поршень 1-го цилиндра оказался в верхней «мертвой» точке. Соберите все детали в обратном порядке. Крышки подшипников распредвалов следует затягивать с усилием не более 13,7-14,7 Н*м. Для фиксации болтов крышки передних подшипников потребуется момент до 22 Н*м.

Крышка головки блока затягивается в два этапа. При первом прилагаемое усилие равно 3.9-5.9 Н/м, при втором — 7.8-9.8 Н/м.

Если не регулировать тепловой зазор

Несвоевременная или неправильная регулировка клапана приводит к тому, что он или не открывается полностью или не закрывается. В результате упадет компрессия в цилиндрах, станет возможным прорыв раскаленных газов во впускной или выпускной канал, что будет негативно влиять на ресурс двигателя, уменьшит его мощность.

Тепловая нагрузка на выпускные клапаны значительно возрастет из-за плохого охлаждения. В итоге прогар металла и разрушение детали.

В заключение

Периодичность регулировки клапанов Киа Сид указывается в руководстве по эксплуатации автомобиля для каждой конкретной модели. Обычно такая необходимость возникает через каждые 70-80 тысяч км пробега, выполнить такую работу вполне можно самостоятельно.

Самое главное — соблюдать описанный выше порядок действий и использовать для замены оригинальные запасные части.

Измерение тепловых зазоров клапанов Kia Ceed

Расстояние между кулачком распределительного вала и торцом толкателя клапана должно соответствовать величине, определенному изготовителем двигателя.

Для Киа Сид оно составляет:

• для выпускных клапанов – 0,25 мм;
• впускных – 0,2 мм.

Допустимое отклонение не более 0,05 мм. Измерение зазоров следует производить при помощи специальных металлических щупов. Замеры проводятся на остывшем моторе при температуре +20°C.

После этого проверните коленчатый вал на 360 градусов и выполните измерение зазоров на следующих клапанах. Толкатели, на которых тепловые зазоры не соответствуют номинальным, должны быть заменены. Таким образом, первичный этап регулировки клапанов будет выполнен. Вы сможете узнать реальную величину тепловых зазоров и принять решение о дальнейших действиях.

Снимаем распредвалы

Снятие распределительных валов на двигателе Kia Ceed ED становится необходимым, если при регулировке клапанов выяснилось, что тепловые зазоры не соответствуют номинальным значениям и требуется замена одного или нескольких толкателей. Для этого выверните два болта крепления электронного клапана фаз газораспределительной системы, демонтируйте его. Потом снимите цепь привода газораспределительного механизма.

Выкрутите 4 болта крепления передней крышки, фиксации подшипников распределительного вала. Снимите крышку, открутите остальные болты и выньте распределительный вал с места установки.

Все болты распредвала на Киа Сид 2015 пронумерованы и обратно ставятся в том же порядке, как снимались. Менять крышки или валы местами недопустимо.;

Завершение настройки тепловых зазоров

Извлеките толкатель клапана из гнезда головки блока цилиндров, на обратной стороне детали посмотрите его размер. Рассчитайте толщину нового толкателя по формуле:

H = С + ТЗ — Ном

где:

• Н – необходимый размер нового толкателя для Киа Сид 2015;
• С – толщина старой детали;
• ТЗ – измеренный тепловой зазор;
• Ном – номинальный зазор (0,2 или 0,25 мм).

Продавцы запасных частей предлагают в продаже толкатели для Kia Ceed 2014 толщиной от 3,0 до 3,6 мм с шагом 0,015 мм. Определив по формуле нужный размер, выберите для регулировки клапанов ближайший по толщине.

Замените все намеченные детали и произведите измерение замеров, не одевая цепь газораспределительного механизма. После этого проверните валы таким образом, чтобы поршень 1-го цилиндра оказался в верхней «мертвой» точке. Соберите все детали в обратном порядке. Крышки подшипников распредвалов следует затягивать с усилием не более 13,7-14,7 Н*м. Для фиксации болтов крышки передних подшипников потребуется момент до 22 Н*м.

Крышка головки блока затягивается в два этапа. При первом прилагаемое усилие равно 3.9-5.9 Н/м, при втором — 7.8-9.8 Н/м.;
