Лампы KIA Ceed — замена ближнего света на моделях JD, 2008, 2011 и 2013

Почему не горят лампы

Для хэтчбека первого и второго поколения характерны следующие причины, из-за которых не работает головное освещение:

1. Быстрый выход из строя лампочки. Необходима штатная замена элемента.
2. Неисправность патрона. Электропроводка лампы часто перегорает или теряет заземление.
3. Неисправность в реле или переключателе приборов. Необходимо прозвонить электроцепь.
4. Конденсат в блоке фонаря. Трещины в вентиляционных крышках, забитые отверстия прохода воздуха считаются первой причиной перегоревших лампочек на Сид JD.

Фонари имеют штатные модели мощностью в 55 Ватт с цоколем H7. Их устанавливают в автомобилях обоих поколений, исключением могут быть рестайлинговые комплектации, где установлены ксеноны.

При выборе рекомендуется обращать внимание на яркость – не менее 1000 Л для ДХО – и на цветовую температуру светового элемента – от 2700 К.

Инструкция по самостоятельной замене лампа на Kia Ceed

С водительской стороны проблем с заменой ламп не возникнет. А вот с пассажирской для удобства замены желательно открутить расширительный бачок, однако можно заменить лампу и без снятия.

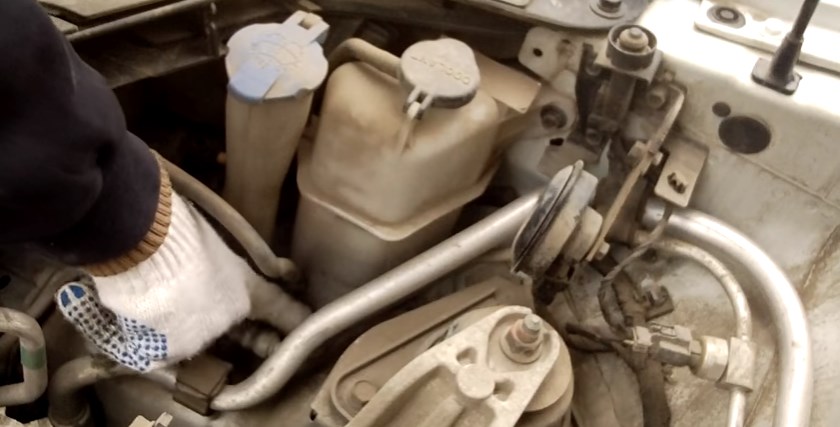

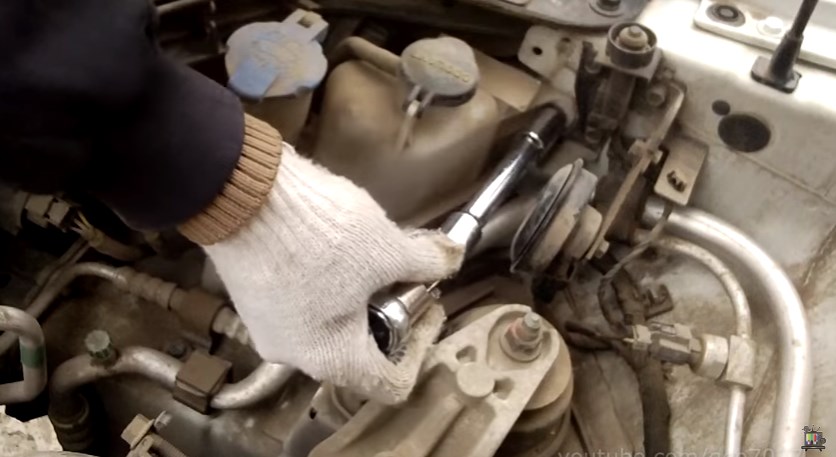

Итак, с пассажирской стороны откручиваем два болта на 10 крепления расширительного бачка и убираем его в сторону.

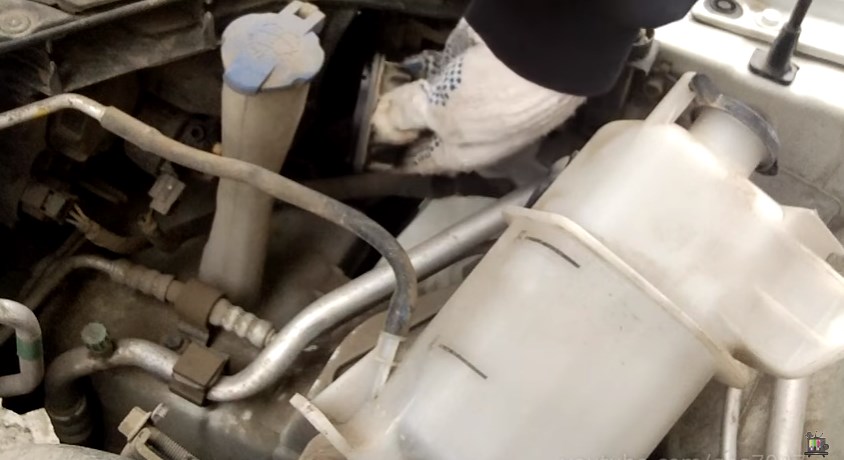

Поворачиваем на пол оборота крышку фары и убираем в сторону.

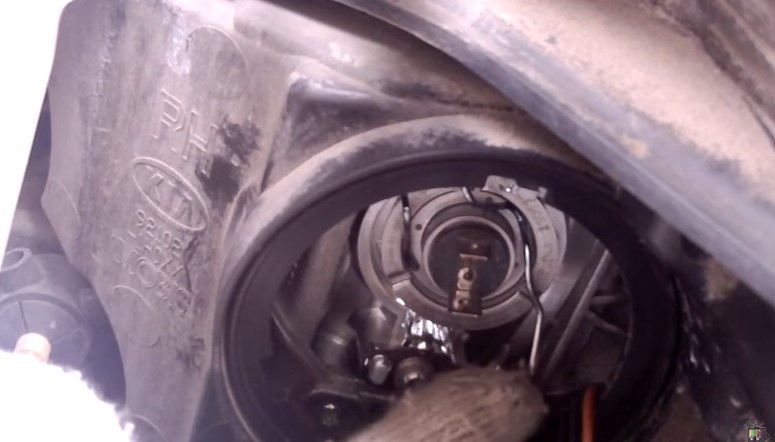

Теперь снимаем колодку с лампы и отщелкиваем два металлических усика, снимаем старую лампу.

Не трогая за колбу устанавливаем новую лампу и защелкиваем усы, далее одеваем колодку и закрываем крышку.

С другой стороны проделываем аналогичные действия. На этом замена ламп ближнего света завершена. Попутному можно так же заменить лампы дальнего света и лампы габаритных огней.

Лампа дальнего света: H1 12v/55W

Лампа габаритного огня: W5W 12v/5W

Лампа указателя поворота PY21W 12v/21W

Киа Сид какой цоколь ламп

На светодиодные фары Kio LED устанавливаются галогенные лампы, как и в большинстве современных автомобилей. Рекомендуется использовать лампы таких производителей, как Philips, Osram или Narva. Эти производители ламп известны, но остерегайтесь подделок.

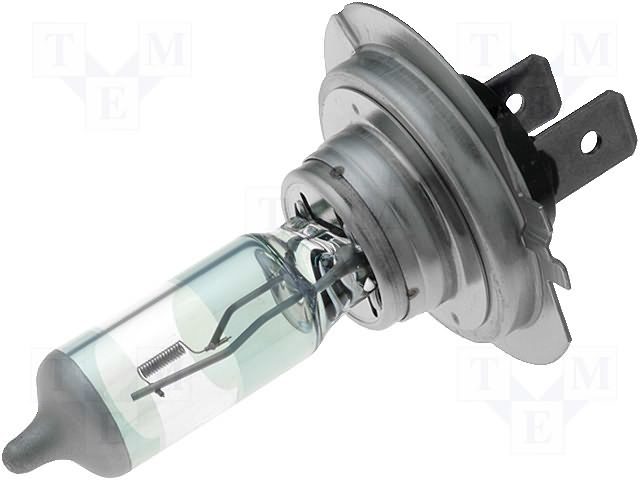

галогенная лампа h7

— Галогенная лампа H7 мощностью 55 Вт. Цилиндрический, с двумя контактами.

лампа h1

— Галогенная лампа H1 мощностью 55 Вт. Маленькие, удлиненные, с электрическим контактом.

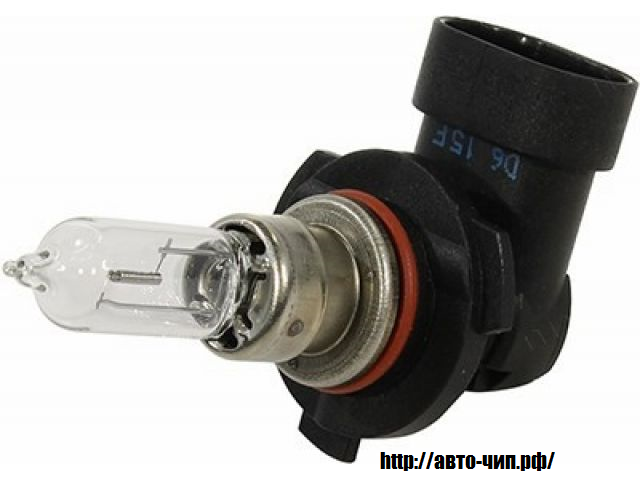

Галогенная лампа HB3

— Галогенная лампа HB4 55 Вт. Г-образный светильник с пластиковым цоколем.

Виды и маркировка ламп

Завод-изготовитель устанавливает следующую штатную оптику:

1. Дальний свет – галоген, цоколь Н1, мощность 55 Вт.
2. Ближний свет – цоколь Н7, мощность 55 Вт.
3. Передний габарит – W5W/5 Вт.
4. Указатель поворотов передний, задний – PY21W/21 Вт.
5. Поворотник боковой – WY5W/5 Вт.

Производитель рекомендует следующие модели ламп для замены штатной оптики:

1. Philips X-treme Vision. Оригинальная комплектация поставляется с заводов в Польше. ADAC оценила лампочки и отметила недорогую цену комплекта, высокие параметры освещенности, дальность освещения до 75 метров. Цветовая температура от 3000 К дает ровный белый свет. Из недостатков – невысокий срок эксплуатации – 2 000 часов.
2. bosch Xenon Blue. Модель демонстрирует ровное бело-голубое освещение, аналогичное ксеноновой оптике. Рекомендуется устанавливать для дальних огней.
3. Лампы Osram с версией +130 % к яркости – Night Breaker Laser. Дальность светового пучка достигает 150 метров. Отличительная черта – лазерная гравировка на колбе, что позволит выбрать только оригинальную модель. Лампа имеет высокий срок эксплуатации при средней стоимости комплекта.

Второе поколение KIA Сид комплектуется размерными лампами для дальних и ближних фонарей в одном варианте цоколя Н7. Для комплектации КИА Ceed JD начиная с 2012 г. изготовителем предусмотрены следующие модели:

1. Ближний свет – галоген, цоколь Н7, мощность 55 Вт, ксенон D1S/35 Вт.
2. Дальний свет – галоген, цоколь Н7/55Вт.
3. Боковая подсветка – Н7/55Вт.

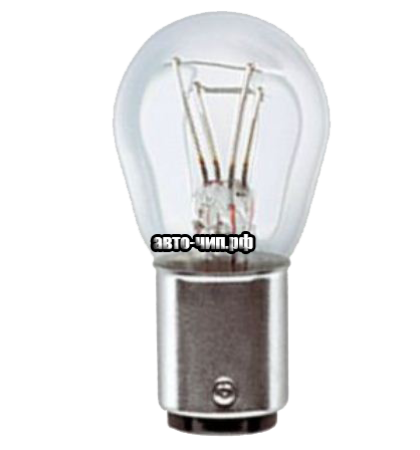

4. Габариты и ДХО – P21/5W, вариант светодиоды, мощность 21/5 Вт.
5. ПТФ – Н8/35Вт.
6. Стоп-сигналы – P21/5W/21/5 Вт.

Замена лампы дальнего света Сид

Лампа расположена около внутреннего угла блока фары. Для замены снимите защитную крышку, удалите фиксирующий зажим и вытащите лампу из фары. Затем отсоедините разъем питания и установите новую лампу в обратном порядке.

Отличия фар 1, 2 и 3 поколения Kia Cee’d

Прежде чем мы решим, какие лампы на ближний свет понадобятся, разберемся в различиях поколений Киа Сид. Всего таких поколений 3:

• I – 2006 – 2012 гг.;
• II – 2012 – 2018 гг.;
• III – с 2018 г. по настоящее время (начало продаж 2019 г.).







Киа Сид первого, второго и третьего поколений (слева направо)

Несмотря на то что внешне блок-фары на автомобилях отличаются, конструкция их мало изменилась, а значит, и алгоритм замены ламп тоже. Исключение составляет лишь одна модификация Киа Сид III с оригинальными блок-фарами, в которой в качестве источников дальнего/ближнего света используются светодиодный модуль с электромеханической шторкой.

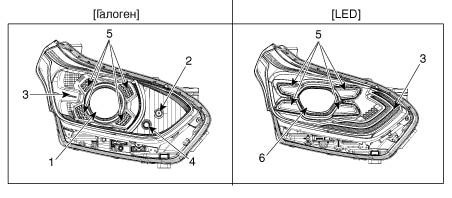

Отличие обычных фар Киа Сид III от светодиодных

Назначение источников света в галогенных и светодиодных фарах:

• 1 – ближний свет;
• 2 – дальний свет;
• 3 – указатель поворотов;
• 4 – габаритные огни;
• 5 – ДХО/габариты;
• 6 – дальний/ближний свет.

Лампы исправны, но не горят — где искать предохранитель

Нередко в момент перегорания галогенной лампочки происходит бросок тока, который выводит из строя предохранитель, отвечающий за ее питание. Если новые приборы установлены, но ближнего света все равно нет, то, скорее всего, это твой случай. Где найти нужный предохранитель? Он расположен в блоке предохранителей. В Киа Сид таких блоков 2. Один находится в моторном отсеке, второй – в салоне, в торце панели приборов слева от водителя. Нас интересует тот, что находится под капотом, я обозначил его стрелкой.























Местоположение подкапотного блока предохранителей в Киа Сид

Открываем капот и снимаем защитную крышку с блока. Предохранители, отвечающие за правую и левую фары, имеют нумерацию 16 и 17 соответственно. Оба с номиналом 10 А.



























Нумерация (условная) предохранителей и реле в Киа Сид

Как видишь, самостоятельно заменить лампочки ближнего света в Киа Сид не только вполне реально, но и несложно. Это может сделать практически каждый автовладелец.

Замена лампы ближнего света Kia Cee’d

Автомобилистам часто приходится обслуживать своё авто. Но на сервисе за это просят кругленькую сумму, поэтому мы расскажем, что вы сможете сделать своими руками. Замена лампы ближнего света на Киа Сид – абсолютно несложное дело, которое можно выполнить без помощи СТО. Сегодня мы в этом убедимся, произведя простой ремонт самостоятельно.

Какая лампа подойдет для CEED

Стандартно лампа ближнего света Киа Сид меняется на модель, предусмотренную каталогом завода. Не рекомендуется устанавливать мощные модели с высокой дальностью луча. Для ближнего и дальнего фонарей подходят:

• Bosch Gigalight;
• Philips Vision;
• Osram Cool Blue Intense.

Как поменять лампу на «Киа Сид»

Замена лампы на «Киа Сид» 2013 года зависит от того, какой тип освещения требуется заменить. Не имеет значения, о каком типе кузова идет речь: хэтчбеке или универсале. Инструкции для каждого вида выглядят так.

Ближнего света

Лампа ближнего света «Киа Сид» 2011 заменяется простыми действиями: снимается непосредственно крышка фары путем поворота против часовой стрелки, лампа вытаскивается за патрон, отсоединяется разъем. Далее ставится купленная лампочка с правильной маркировкой в обратной последовательности.

Дальнего света

Для замены ламп дальнего света порядок действий такой. Снимается крышка, далее происходит отсоединение элемента. Держать лампочку нужно только за цоколь, не прикасаясь к галогену.

Переднего габарита

Замена переднего габарита происходит по тому же принципу. Однако сначала нужно отсоединить дальний свет, чтобы была возможность добраться до габаритов.

Подсветки поворота

Подсветка поворотников срабатывает автоматически, когда ближний свет включен, а руль поворачивается в соответствующую сторону. Заменяется также, как основные ходовые огни.

Дневного ходового огня

Установка огня дневного хода осуществляется гораздо сложнее. Сначала авто помещается на подъемник, потом отсоединяются крепления защиты арки. Далее уже можно нащупать лампу и отсоединить ее путем поворота против часовой стрелки.

Стоп-сигнала

Для смены стоп-сигнала нужно открутить два самореза, которыми крепится задняя фара, потом потянуть ее на себя и снять. Нужный элемент ― тот патрон, к которому подсоединены три провода. Как и с прочими элементами освещения в данном авто, крутить нужно против часовой стрелки.

Противотуманного переднего фонаря

Замена передней туманки осуществляется при помощи подъемника. Сначала отсоединяется фиксатор путем нажатия, потом вытаскивается сама лампочка.

Подсветки номера

Для замены подсветки номера сначала нужно снять номер и подномерник, потом при помощи отвертки вытащить фонарь, затем уже отсоединить лампочку.

Менять одну лампу или сразу пару

Часто этот вопрос задают начинающие автомобилисты. Для замены одной лампы, необходимо определить, какая лампа перегорела и приобрести точно такую же или схожу по характеристикам. Однако если вы меняли лампы в паре, светят они так же одинаково по времени, то и ресурс их примерно одинаков. То есть при замене одной лампы, велика вероятность, что и вторая лампа перегорит через неделю или две.

Замена лампы габарита Сид

Лампа габаритного света расположена во внешнем углу блока фары. Сняв крышку колесной арки, можно получить доступ к цоколю лампы. Поверните его против часовой стрелки, извлеките лампу из корпуса и замените ее новой.

Вставьте лампочку, поверните ее против часовой стрелки до упора и выньте из гнезда. Установите новую лампу индикатора в обратном порядке.

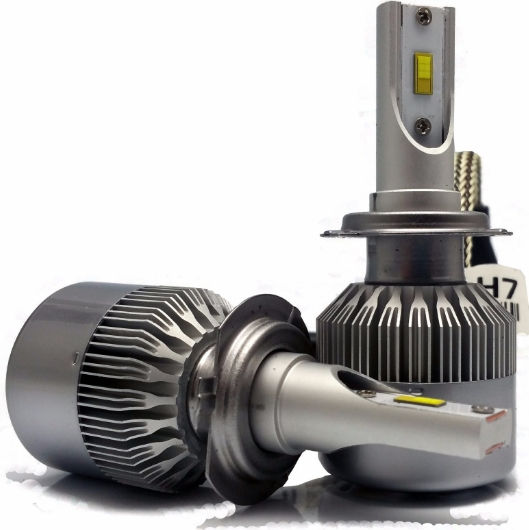

Светодиодные LED

LED — лампы в ближний и дальний свет а так же другие приборы освещения авто, уже давно вошли в моду. В основном они используются в оптике новых автомобилей премиального сегмента. У них есть ряд преимуществ по сравнению с обычными галогенками, но есть так же и некоторые недостатки, которые не позволяют им в полной мере перекочевать в фары машин среднего класса. К их достоинствам можно отнести:

• Более высокая яркость;
• меньшее потребление энергии;
• свет LED-более белый и яркий что положительно влияет на восприятие освещенного участка дороги;
• качественные светодиоды имеют большой срок службы по сравнению с галогенками, даже дорогие экземпляры которых имеют свойство перегорать раз в пару лет, а то и каждую зиму.

Список недостатков тоже немаленький:

• Высокая стоимость;
• низкая теплоотдача со стороны источника света. Из за этого, в зимнее время, лампы значительно хуже очищаются от снега и льда;
• свет LED-ламп со временем становится тусклее;
• на современных автомобилях, с частотой вращения коленчатого вала на холостых менее 800 оборотов в минуту (таких как рассматриваемый нами Сид), генератор не может выдавать стабильное напряжение в этом режиме, поэтому на холостом ходу может быть заметно мерцание светодиодов.

Светодиодные лампы выглядят захватывающе, но к их выбору следует отнестись очень ответственно

CD — первое поколение Киа Сид в руководстве по эксплуатации которого прописана возможность использования светодиодных ламп. Практически во всей светотехнике, включая ближний и дальний свет, габариты, за исключением передних ПТФ, задних поворотов и заднего хода, а так же подсветки номера.

Много споров среди автомобилистов возникало на тему законности использования LED ламп в фарах. Аргумент против приводился следующий: такие элементы не прописаны в мануалах, а значит производитель не рекомендует их использовать.

В качестве ответственности называли лишение прав до года или административный штраф. Теперь счастливые владельцы нового Сида могут успокоиться — в фары этого авто можно устанавливать LED-лампы, это не противоречит рекомендации производителя.

Для владельцев более ранних поколений этой машины пока ничего не поменялось. Однако спешить с переходом на светодиодные элементы на автомобилях, которые поставляются в продажу с галогенками не стоит.

Исследования показывают что даже дорогие LED лампы могут иметь гораздо более существенные недостатки чем перечисленные выше, которые могут влиять на безопасность движения автомобиля в темное время суток, среди них: слабое освещение обочины, неравномерность распределения пучка света, недостаточная дистанция освещения и ослепление встречных водителей.

Процесс замены

Заменить отработанную оптику можно в СТО. Способ подойдет тем водителям, которые не ориентируются в типе цоколя и не знают, какие модели рекомендуются для конкретной комплектации.

Самостоятельная замена потребует 15 минут времени и сноровки: штатное расположение оптики в KIA Сид закрыто либо бачком с омывателем, либо аккумуляторной батареей. Потребуется:

• комплект лампы H7;
• ключ рожковый на 10;
• ветошь;
• чистые безворсовые салфетки;
• набор отверток стандартный.

Чтобы поменять лампочку в левой фаре, потребуется демонтировать АКБ, предварительно сняв клеммы. Доступ к правой блок-фаре перекрывает омыватель, необходимо открутить кронштейны (ключ на 10):

1. Повернуть защитную крышку фары на 90°.
2. Вытащить колодку с проводами.
3. Отжать два усика фиксатора.
4. Снять отработанный элемент с пазов.
5. Вставить новую лампу в обратном порядке.

Нельзя дотрагиваться до колбы руками: микроскопические пятна жира останутся на стекле, это в дальнейшем приведет к неравномерному нагреву колбы и появлению пятен. Рекомендуется воспользоваться салфеткой.

Какая лампа нужна

Во всех трех поколениях Киа Сид (кроме светодиодного варианта) в качестве источника ближнего света используются галогенные односпиральные лампочки Н7 мощностью 55 Вт.

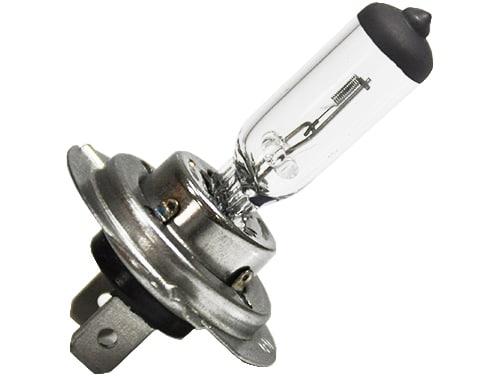

Галогенная лампа ближнего света на Киа Сид с цоколем H7

Какому производителю отдать предпочтение

В принципе, производителей качественных автомобильных ламп, которым можно доверять, не так уж и много. Это все те же BOSCH, OSRAM, PHILIPS, из отечественных – «Маяк». Каждая из вышеперечисленных компаний выпускает лампы в очень широком ценовом диапазоне. Стоимость прибора зависит от светоотдачи, долговечности и пр.

Именно по этой причине отдельные  лампочки, к примеру, компании «Маяк» могут оказаться дороже бюджетного варианта PHILIPS  с заявленным сроком службы всего 450 часов.

Лично я бы порекомендовал владельцам Киа Сид обратить внимание на следующие приборы:

1. BOSCH H7-12-55 Pure Light.
2. OSRAM H7-12-55.
3. General Electric H7-12-55.
4. PHILIPS H7-12-55 +30% Vision.
5. NARVA H7-12-55.
6. KOITO H7-12- 55 Вт Other Brand.
7. МАЯКH7.

Если ты не очень стеснен в средствах, то можно выбрать лампы с повышенной светоотдачей, но их срок службы будет меньше. Стоить это удовольствие будет в несколько раз больше. Список ламп такого типа:

1. NARVA H7-12-55 +110% RANGE POWER.
2. PHILIPS H7-12-55 +150% RACING VISION.
3. PHILIPS H7-12-55 +130% X-TREME VISION.
4. OSRAM H7-12-55 +130% NIGHT BREAKER LASER.
5. OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED.
6. GE H7-12-55 +90% (PX26d) Megalight Ultra.

Какую лампу выбрать для замены

В ближнем свете Киа Сид установлена лампа с цоколем H7 12v/55W. Данные лампы устанавливаются на многих автомобилях, поэтому проблем с ее покупкой не возникнет. Если свет установленных ранее ламп вас устраивал, можно выбрать для замены такие же лампы. Если хотите лампы ярче, тогда следует купить h7 с увеличенной яркостью.

• BOSCH H7-12-55 Pure Light 1987302071
• OSRAM H7-12-55 64210
• General Electric H7-12-55 58520U

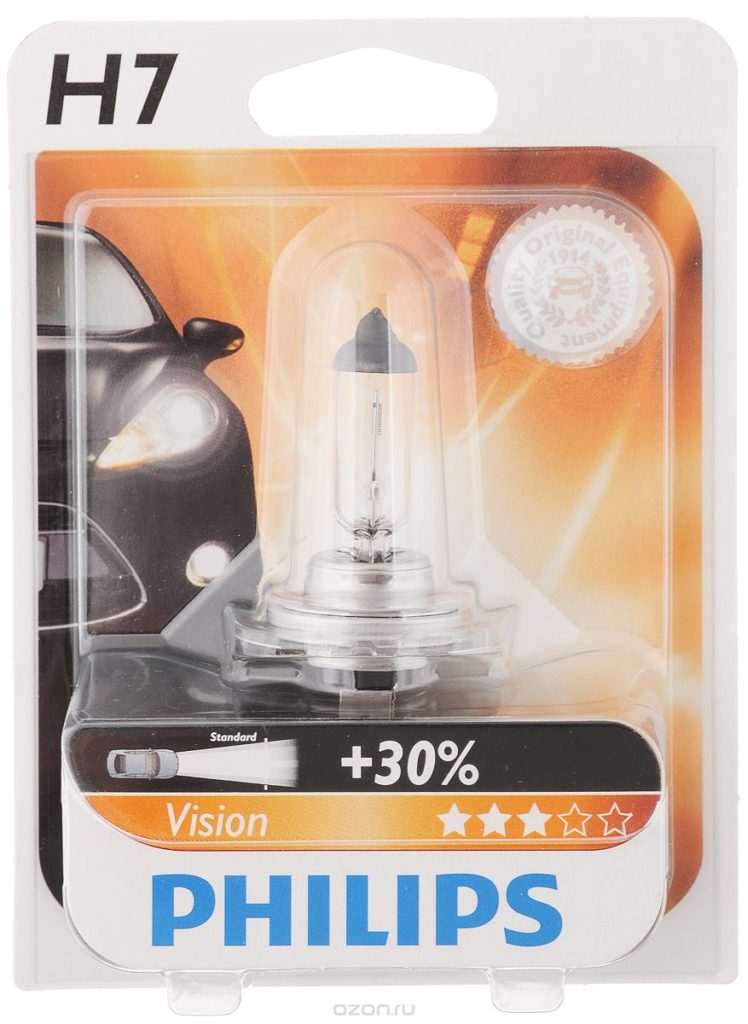

• PHILIPS H7-12-55 +30% Vision 12972PRC1
• NARVA H7-12-55 48328C1
• KOITO H7-12- 55 Вт Other Brand 0701
• МАЯК H7-12- 55 52720

Выше указаны стандартные лампы H7 12v/55W которые можно менять поштучно, их цвет будет и яркостью будет совпадать с другими лампами из списка. Если нужен более яркий свет, при той же мощности, тогда следует выбирать лампы с увеличенной яркостью.

• OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
• OSRAM H7-12-55 +130% NIGHT BREAKER LASER 64210NBL_HCB
• PHILIPS H7-12-55 +130% X-TREME VISION 3700К
• PHILIPS H7-12-55 +150% RACING VISION 3500К
• GE H7-12-55 +90% (PX26d) Megalight Ultra 58520SXU
• NARVA H7-12-55 +110% RANGE POWER набор 48062S2

Это лампы с повышенной светоотдачей. При той же мощности они дают больше света. Однако ресурс у них меньше, в отличии от стандартных ламп.

Отличия фар 1, 2 и 3 поколения Kia Cee’d

Прежде чем решить, какие фары ближнего света нужны, давайте взглянем на различия между поколениями Киа Сид. Всего существует 3 таких поколения:

• I — 2006 — 2012 гг.;
• II — 2012 — 2018 гг.;
• III — с 2018 г по сегодняшний день (старт продаж 2019г.).

Киа Сид первого, второго и третьего поколения (слева направо)

Несмотря на то, что внешне блокирующие фары автомобилей разные, их конструкция мало изменилась, что означает и алгоритм замены ламп. Единственное исключение — модификация Kia LED III с оригинальными фарами, в которой в качестве источников дальнего / ближнего света используется электромеханический светодиодный модуль шторки.

Отличие обычных фар Киа Сид III от светодиодных

Назначение источников света в галогенных и светодиодных фарах:

• 1 — ближний свет;
• 2 — дальний свет;
• 3 — указатель поворота;
• 4 — габаритные огни;
• 5 — ДХО / габариты;
• 6 — дальний / ближний свет.
