Замена ламп в фарах ближнего и дальнего света на КИА Сид

Отличия фар 1, 2 и 3 поколения Kia Cee’d

Прежде чем решить, какие фары ближнего света нужны, давайте попробуем разобраться в различиях поколений Киа Сид. Всего существует 3 таких поколения:

• I — 2006 — 2012 гг.;
• II — 2012 — 2018 гг.;
• III — с 2018 года по сегодняшний день (старт продаж 2019г.).

Киа Сид первого, второго и третьего поколения (слева направо)

Несмотря на то, что внешне блокирующие фары автомобилей разные, их конструкция мало изменилась, что означает и алгоритм замены ламп. Единственное исключение — модификация Kia LED III с оригинальными фарами, в которой в качестве источников дальнего / ближнего света используется электромеханический светодиодный модуль шторки.

Назначение источников света в галогенных и светодиодных фарах:

• 1 — ближний свет;
• 2 — дальний свет;
• 3 — указатель поворота;
• 4 — габаритные огни;
• 5 — ДХО / габариты;
• 6 — дальний / ближний свет.

Какая лампа нужна

Во всех трех поколениях Киа Сид (кроме светодиодного варианта) в качестве источника ближнего света используются галогенные односпиральные лампочки Н7 мощностью 55 Вт.



Галогенная лампа ближнего света на Киа Сид с цоколем H7

Какому производителю отдать предпочтение

В принципе, производителей качественных автомобильных ламп, которым можно доверять, не так уж и много. Это все те же BOSCH, OSRAM, PHILIPS, из отечественных – «Маяк». Каждая из вышеперечисленных компаний выпускает лампы в очень широком ценовом диапазоне. Стоимость прибора зависит от светоотдачи, долговечности и пр.

Именно по этой причине отдельные  лампочки, к примеру, компании «Маяк» могут оказаться дороже бюджетного варианта PHILIPS  с заявленным сроком службы всего 450 часов.

Лично я бы порекомендовал владельцам Киа Сид обратить внимание на следующие приборы:

1. BOSCH H7-12-55 Pure Light.
2. OSRAM H7-12-55.
3. General Electric H7-12-55.
4. PHILIPS H7-12-55 +30% Vision.
5. NARVA H7-12-55.
6. KOITO H7-12- 55 Вт Other Brand.
7. МАЯКH7.

Если ты не очень стеснен в средствах, то можно выбрать лампы с повышенной светоотдачей, но их срок службы будет меньше. Стоить это удовольствие будет в несколько раз больше. Список ламп такого типа:

1. NARVA H7-12-55 +110% RANGE POWER.
2. PHILIPS H7-12-55 +150% RACING VISION.
3. PHILIPS H7-12-55 +130% X-TREME VISION.
4. OSRAM H7-12-55 +130% NIGHT BREAKER LASER.
5. OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED.
6. GE H7-12-55 +90% (PX26d) Megalight Ultra.

Какая лампа подойдет для CEED

В стандартной комплектации светодиодный ближний свет Kia переключается на модель, указанную в заводском каталоге. Не рекомендуется устанавливать мощные модели с дальним дальним светом. Подходит для ближнего и дальнего света:

• Bosch Gigalight;
• Philips Vision;
• Osram Cool Blue Intense.

Виды и маркировка ламп

Производитель устанавливает следующую стандартную оптику:

1. Дальний свет — галогенный, цоколь Н1, мощность 55 Вт.
2. Ближний свет — база H7, мощность 55 Вт.
3. Передний клиренс — W5W / 5 W.
4. Указатель поворота передний, задний — PY21W / 21 W.
5. Индикатор бокового поворота — WY5W / 5 Вт.

Производитель рекомендует следующие модели ламп для замены штатной оптики:

1. Philips X-treme Vision. Оригинальное оборудование поставляется с заводов в Польше. Лампочки ADAC понравились и отметили дешевую цену комплекта, высокие параметры освещения, дальность освещения до 75 метров. Цветовая температура 3000K обеспечивает равномерный белый свет. Из минусов — небольшая продолжительность — 2000 часов.
2. bosch Xenon Blue Модель имеет равномерную бело-синюю подсветку, аналогичную ксеноновой оптике. Рекомендуется для дальнего света.
3. Лампы Osram с яркостью + 130% версия — Night Breaker Laser. Дальность действия светового луча достигает 150 метров. Отличительной особенностью является лазерная гравировка на бутылке, которая позволит выбрать только оригинальную модель. Лампа имеет долгий срок службы при средней стоимости комплекта.

Второе поколение светодиодов KIA оснащено габаритными лампами дальнего и ближнего света в версии цоколя H7. Для комплектации KIA Ceed JD, начиная с 2012 года, производитель поставляет следующие модели:

1. Ближний свет — галоген, цоколь H7, мощность 55Вт, ксенон D1S / 35Вт.
2. Дальний свет — галогенный, цоколь H7 / 55W.
3. Боковое освещение — H7 / 55W.
4. Габариты и ДХО — П21 / 5Вт, светодиодный вариант, мощность 21/5 Вт.
5. ПТФ — Н8 / 35W.
6. Стоп-сигналы — P21 / 5W / 21 / 5W.

Светодиодные LED

LED — лампы в ближний и дальний свет а так же другие приборы освещения авто, уже давно вошли в моду. В основном они используются в оптике новых автомобилей премиального сегмента. У них есть ряд преимуществ по сравнению с обычными галогенками, но есть так же и некоторые недостатки, которые не позволяют им в полной мере перекочевать в фары машин среднего класса. К их достоинствам можно отнести:

• Более высокая яркость;
• меньшее потребление энергии;
• свет LED-более белый и яркий что положительно влияет на восприятие освещенного участка дороги;
• качественные светодиоды имеют большой срок службы по сравнению с галогенками, даже дорогие экземпляры которых имеют свойство перегорать раз в пару лет, а то и каждую зиму.

Список недостатков тоже немаленький:

• Высокая стоимость;
• низкая теплоотдача со стороны источника света. Из за этого, в зимнее время, лампы значительно хуже очищаются от снега и льда;
• свет LED-ламп со временем становится тусклее;
• на современных автомобилях, с частотой вращения коленчатого вала на холостых менее 800 оборотов в минуту (таких как рассматриваемый нами Сид), генератор не может выдавать стабильное напряжение в этом режиме, поэтому на холостом ходу может быть заметно мерцание светодиодов.

Светодиодные лампы выглядят захватывающе, но к их выбору следует отнестись очень ответственно

CD — первое поколение Киа Сид в руководстве по эксплуатации которого прописана возможность использования светодиодных ламп. Практически во всей светотехнике, включая ближний и дальний свет, габариты, за исключением передних ПТФ, задних поворотов и заднего хода, а так же подсветки номера.

Много споров среди автомобилистов возникало на тему законности использования LED ламп в фарах. Аргумент против приводился следующий: такие элементы не прописаны в мануалах, а значит производитель не рекомендует их использовать.

В качестве ответственности называли лишение прав до года или административный штраф. Теперь счастливые владельцы нового Сида могут успокоиться — в фары этого авто можно устанавливать LED-лампы, это не противоречит рекомендации производителя.

Для владельцев более ранних поколений этой машины пока ничего не поменялось. Однако спешить с переходом на светодиодные элементы на автомобилях, которые поставляются в продажу с галогенками не стоит.

Исследования показывают что даже дорогие LED лампы могут иметь гораздо более существенные недостатки чем перечисленные выше, которые могут влиять на безопасность движения автомобиля в темное время суток, среди них: слабое освещение обочины, неравномерность распределения пучка света, недостаточная дистанция освещения и ослепление встречных водителей.

Процесс замены

Как и в случае с большинством автомобилей Kia, заменить лампы ближнего света на Kia LED несложно, хотя потребуется некоторая разборка. Начнем с правого маяка.

Открываем капот и вынимаем бак из стиральной машины. Для этого отключите два болта торцевым ключом размером 10.

Разборка бака стиральной машины на Киа Сид

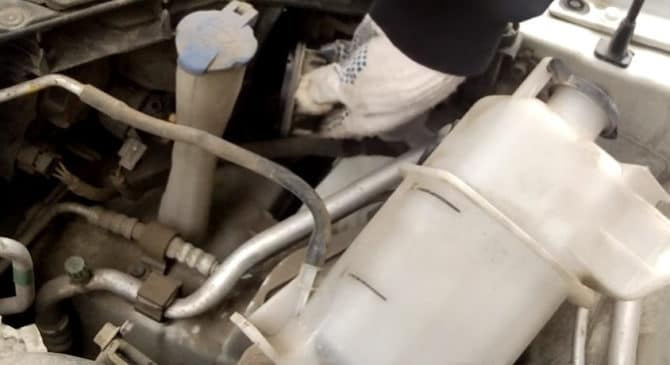

Сдвигаем бак и получаем доступ к крышке люка ближнего света. Откручиваем, повернув против часовой стрелки.

Снятие защитной крышки с люка ближнего света

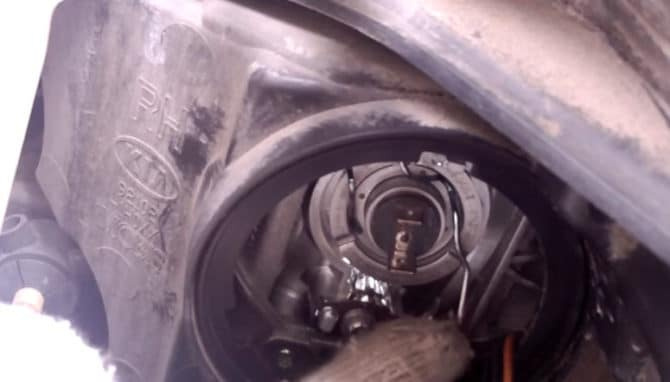

Снимите блок питания с цоколя лампы. Сама лампочка фиксируется пружинным зажимом. Выталкиваем и отцепляем замыкающим крючком.

Удаление пружинного зажима

Складываем скобу, вытаскиваем сгоревшее устройство и на его место устанавливаем новый.

При установке новой лампочки не прикасайтесь к лампочке голыми руками. Надевайте хлопчатобумажные перчатки или держите прибор только за основание. В противном случае «битый» галоген очень быстро выйдет из строя.

Осталось установить силовой замок на новое устройство, завернуть защитную крышку и поставить на место бак стиральной машины. Замена лампочки в левой фаре Киа Сид производится аналогичным образом, но вместо бачка стиральной машины может потребоваться вынуть аккумулятор.

Киа Сид какой цоколь ламп

На светодиодные фары Kio LED устанавливаются галогенные лампы, как и в большинстве современных автомобилей. Рекомендуется использовать лампы таких производителей, как Philips, Osram или Narva. Эти производители ламп известны, но остерегайтесь подделок.

галогенная лампа h7

— Галогенная лампа H7 мощностью 55 Вт. Цилиндрический, с двумя контактами.

лампа h1

— Галогенная лампа H1 мощностью 55 Вт. Маленькие, удлиненные, с электрическим контактом.

Галогенная лампа HB3

— Галогенная лампа HB4 55 Вт. Г-образный светильник с пластиковым цоколем.

Как поменять лампу на «Киа Сид»

Замена лампы на Киа Сид 2013 года зависит от типа заменяемого освещения. Неважно, о каком кузове идет речь: хэтчбек или универсал. Инструкции для каждого вида выглядят так.

Ближнего света

Замена лампы ближнего света Киа Сид 2011 года осуществляется простыми действиями: снимается крышка фары непосредственно поворотом против часовой стрелки, лампа вытаскивается из патрона, разъем отсоединяется. Далее ставим купленную лампочку с правильной маркировкой в ​​обратном порядке.

Дальнего света

Чтобы заменить дальний свет, порядок действий следующий. Крышка снимается, затем элемент отсоединяется. Вам просто нужно держать лампочку за цоколь, не касаясь галогена.

Переднего габарита

Замена переднего суппорта производится по тому же принципу. Однако для начала нужно отключить дальний свет, чтобы можно было дотянуться до габаритов.

Подсветки поворота

Сигналы поворота включаются автоматически при включении ближнего света и повороте рулевого колеса в нужном направлении. Заменяет так же, как и основные ходовые огни.

Дневного ходового огня

Установить дневные ходовые огни намного сложнее. Сначала автомобиль ставится на подъемник, а затем отключаются опоры защиты свода. Также вы уже можете найти лампу и отключить ее, повернув против часовой стрелки.

Стоп-сигнала

Для замены стоп-сигнала нужно открутить два самореза, которыми крепится задний фонарь, затем потянуть на себя и снять. Обязательный предмет — картридж, к которому подключены три провода. Как и другие элементы освещения в этом автомобиле, вам нужно повернуть его против часовой стрелки.

Противотуманного переднего фонаря

Замена передней туманки производится на элеваторе. Сначала отключается защелка нажатием, а затем вытаскивается сама лампочка.

Подсветки номера

Чтобы заменить освещение номерного знака, вы должны сначала снять номерной знак и номерной знак, затем с помощью отвертки вынуть фонарик, затем отсоединить лампочку.
