Подвеска Киа Рио 3: особенности и ремонт неисправностей

Передняя подвеска «Киа Рио 3»

С этим узлом корейцы мудрить не стали, использовав классический MacPherson. Конструктивно подвеска спереди образована:

• тягами продольными и стабилизатором;
• поперечным стабилизатором;
• пружинами;
• шаровыми опорами;
• стойками и поворотными кулаками;
• нижними рычагами.

Никаких новшеств в конструкцию корейцы добавлять не стали. Именно поэтому подвеска «Киа Рио 3» сохранила надежность предыдущих поколений.

Возможные неисправности и ремонт

Серьезно придраться к «передку» не получится: его устройство простое, ресурс узлов велик, но все же кое с чем владелец все равно столкнется:

• Передние ступичные подшипники у особо «удачливых» покупателей давали о себе знать уже к 40 тысячам – но все же подобная неприятность больше характерна для автомобилистов, предпочитающих ставить колеса типоразмеров, не одобренных производителем (если повезет, поможет их регулировка).
• Втулки стабилизатора «ходят» куда дольше, но все равно сдаются ближе к 120-150 тысячам (водителям из регионов с особо «убитыми» дорогами обольщаться не стоит – замены деталь потребует раньше).
• Изредка встречаются рассказы о лопнувших пружинах, но это или автомобили с запредельными пробегами, или же деталь без проблем меняют по гарантии.
• Передние амортизаторы в большинстве случаев выхаживают до 120-150 тысяч, но на плохих дорогах их замена может потребоваться раньше.

Претензий к остальным комплектующим нет – те же шаровые и вовсе могут прожить более 200 тыс. километров.

Задняя подвеска Kia Rio 3

Сзади все еще проще и надежнее. Задняя подвеска» Киа Рио 3» является «полунезависимой», но по факту это все та же балка. Здесь есть только амортизаторы, пружины и сайлентблоки. Конструкция предельно надежна.

Возможные неисправности и ремонт

Если спереди еще есть детали, которые хотя бы теоретически могут выйти из строя, то сзади проблемы доставляют разве что амортизаторы и сайленты. Их неисправности проявляют себя стуком, машина начинает скрипеть при медленном проезде дорожных неровностей.

Они выходят из строя примерно к 150 тысячам, но есть немало случаев, когда вмешательство требовалось ближе к 200 тыс. км. Сам ремонт задней подвески «Киа Рио 3» в этом случает отнимает минимум времени, сил и средств.

Если автомобиль регулярно не перегружать, о существовании этого узла можно забыть. Но если вообще не уделять внимания «корме», то в один прекрасный день автомобиль может вынести из поворота на встречную полосу или кювет.

Последствия неисправностей шаровой опоры

Самая серьезная ошибка, которую может совершить владелец автомобиля Киа РИО, — затянуть устранение поломки. Следовательно, управлять транспортными средствами невозможно. Стоит помнить, что мяч — это связующий узел между двумя элементами. А в случае прерывания связь пропадет.

В результате поворотный кулак будет иметь только одну опору, благодаря чему он сможет перемещаться в нескольких плоскостях. Это значительно затруднит управление автомобилем.

Как продлить жизнь связующего узла?

Выход из строя шарового шарнира — серьезная проблема для всех автомобилистов. Его устранение необходимо и требует немедленного исправления.

А чтобы неисправность опоры тревожила себя как можно реже, следует учесть следующее:

• Самое главное — сдать автомобиль на технический осмотр. Эту процедуру можно провести в нашем центре.
• Старайтесь как можно меньше двигаться на неровных участках дороги.
• Также следует сменить агрессивный стиль вождения на более расслабленный.
• Чтобы проблема не приобрела глобальный характер, правильным выходом будет своевременное устранение возникающих проблем.

Симптомы, указывающие на неисправную работу детали

Чтобы избежать возможных аварийных ситуаций, нужно знать симптомы неисправностей:

• при движении по участку дороги с неровным покрытием на небольшой скорости слышен стук;
• слышен скрип при повороте (не путать со скрипом при движении);
• износ автомобильных шин неравномерный;
• при движении по прямому участку дороги автомобиль начинает вилять хвостом.

Внимание! Как только вы заметили неисправность своего шарового шарнира, необходимо немедленно обратиться в сервисный центр, чтобы предотвратить возможные несчастные случаи.

Замена рычага подвески Киа Рио

Рычаги задней подвески — это надежные детали, срок службы которых может превышать 80 тысяч километров. Неровные дороги могут снизить ресурс их работы, а столкновение с препятствиями и неправильный ремонт подвески могут привести к их деформации и, как следствие, их замене. Во время ремонта стоит обратить внимание на сайлентблоки, возможно, придется поменять и их. Для проведения работ необходимо обратиться в автомастерскую: после любого вмешательства в механизм подвески требуется развал, а замена самих рычагов требует много времени и сил.

Если после наезда на препятствие, въезда в выбоину или после движения по неровной дороге вы заметили, что рулевое колесо свободно движется, увеличивается тормозной путь, автомобиль неустойчиво движется на большой скорости и слышны щелчки, удары или скрипы в зоне подвески причиной может быть неисправный рычаг подвески. Растянутые или деформированные рычаги представляют опасность при движении, поэтому при появлении описанных «симптомов» необходимо обратиться в сервисный центр для замены передних рычагов. Важно помнить, что помимо самого рычага может потребоваться замена сайлентблока, а в некоторых модификациях Rio рычаг меняется как группа с шаровым шарниром.

Доработка подвески

Незадолго перед появлением рестайлинговой машины в автосалонах корейцы заявляли о большом объеме проделанных работ. Их представители говорили, что подвеска «Киа Рио 3» стала еще надежнее. Насколько именно – они не сообщили, но к долговечности и ресурсу узла претензий в самом деле нет. Вот только к комфорту езды есть много вопросов, отчасти решаемых при помощи:

• замены пружин на более упругие;
• амортизаторов, степень жесткости которых подбирается, исходя из предпочтений, стиля езды автомобилиста.

Учитывая основные претензии к поведению этого авто на дороге, задняя подвеска «Киа Рио 3» обычно дорабатывается в направлении повышения ее упругости (изначально она слишком жесткая, пассажирам некомфортно). На переднюю часть владельцы чаще ставят укороченные пружины и амортизаторы для повышения остроты реакций на руль.

Еще одной проблемой, с которой чаще сталкиваются автомобилисты из регионов, является клиренс авто. О заявленных производителем 160 мм в реальности речи не идет, так что владельцам приходится выкручиваться, увеличивая высоту своего автомобиля за счет полиуретановых проставок. В этом случае машина остается довольно жесткой, но пропадает эффект раскачки, машина становится устойчивее на высоких скоростях.

Не нужно лишь забывать, что подвеска «Киа Рио» во всех этих случаях заводской гарантией не защищена. Также опытные автомобилисты не рекомендуют приподнимать машину более чем на 15-20 мм, так как спрогнозировать ее поведение на высоких скоростях сложно.

Пример модификации, направленной на улучшение управляемости

В этом случае автомобиль нужно делать более сбитым и «упругим», для чего потребуется:

• установить сзади пружины от ВАЗ 2108 и 2110, от которых предварительно отпиливают 2.7 витка;
• перенести крепления задних амортизаторов;
• смонтировать вперед пружины от ВАЗ 2106, обрезанные на 2.9 витка.

При необходимости улучшить управляемость и поведение автомобиля на скорости задняя подвеска многострадального «Киа Рио» получает несколько переделанный стабилизатор поперечной устойчивости от ВАЗ-2108 или иного переднеприводного автомобиля из Тольятти. Этот вариант тюнинга подходит жителям регионов с хорошими дорогами, так как предназначен он для скорости:

• подвеска перестает реагировать на мелкие ямки и выбоины асфальта, за счет чего автомобиль стабильно удерживает траекторию;
• исключается «плавание» авто на волнистых участках трасс.

Еще одним важным достоинством этого варианта является уменьшение вероятности пробоев амортизаторов, исчезает бряканье на кочках, езда становится заметно комфортнее. Учитывая же резвость двигателя 1.6, у машины появляются кое-какие «спортивные» амбиции.

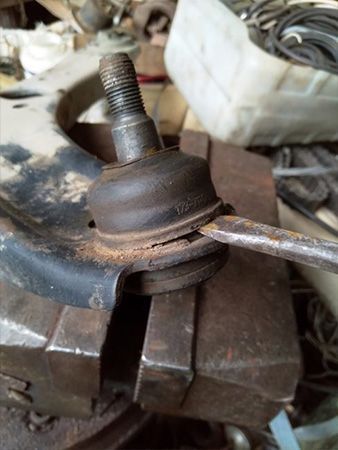

Как производится замена? Пошаговый процесс

Замена мяча Киа Рио будет немного отличаться в разных поколениях автомобиля, так как производитель немного изменил конструкцию подвески. Но общие шаги для всех поколений одинаковы. Предлагаем пошаговые советы по замене шаровой опоры на этой машине своими руками.

Итак, вам необходимо проделать следующую работу:

1. Для начала нужно поднять машину, поставить для безопасности на подставки, открутить колесо и снять с места ремонта.
2. Чтобы дотянуться до опор шаровой опоры, нужно открутить руль в любую сторону (посмотрите, с какой стороны будет удобнее дотянуться до гаек).

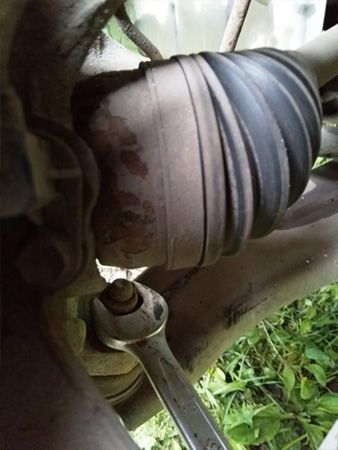

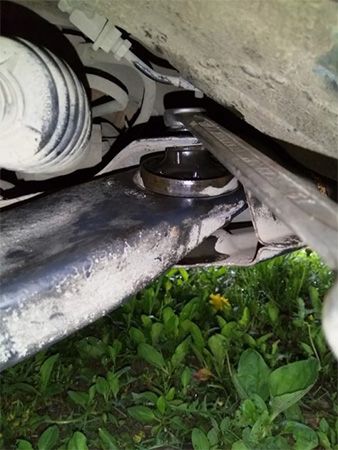

3. Далее откручиваем крепления шарового шарнира подготовленными заранее ключами. Если есть съемник, снимите его. Если у вас нет такого устройства, используйте молоток, чтобы аккуратно вытащить подставку из места установки.

4. Далее придется открутить рычаг подвески, иначе выполнить работу будет очень сложно. Для этого откручиваем все крепления рычага и откручиваем болт сайлентблока (может потребоваться смазка WD-40).

5. Плоской отверткой подденьте колпачок шарового шарнира, предварительно сняв зажим, фиксирующий колпачок.

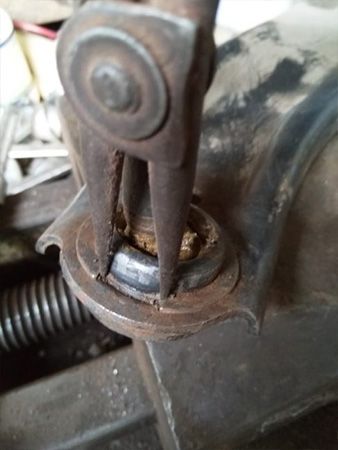

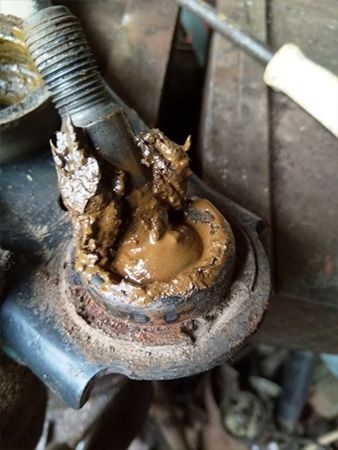

6. Удалите смазку и разблокируйте стопорное кольцо с шариком, затем с помощью трубки или специального экстрактора разберите сам держатель. Сиденье необходимо очистить от грязи и жира.

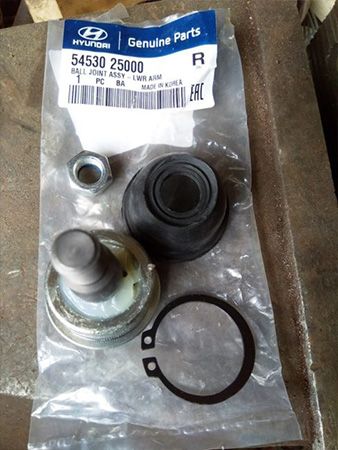

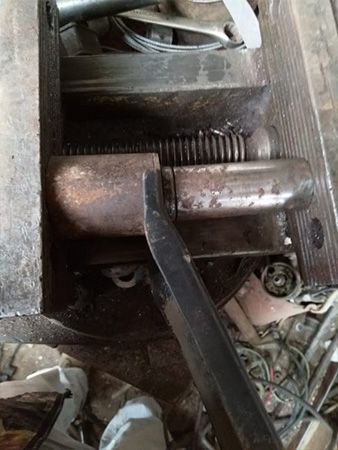

7. Вдавите новую опору в сборе с помощью того же съемника или подходящего трубореза.
8. Установите стопорное кольцо, нанесите смазку и установите башмак. Затем соберите элементы подвески в обратном порядке.


Такой порядок работы довольно сложно реализовать в стесненных условиях небольшого гаража. Поэтому работы лучше проводить в большом боксе или на улице. Важно правильно прижать новую деталь, иначе она просто откроется на первой серьезной дыре.

Как понять, что пора менять шаровую опору?

Бросок мяча Киа Рио сложно спутать с другими проблемами с подвеской. Обычно этот удар появляется на мельчайших неровностях, и его интенсивность не зависит от размера ямы, в которую вы въехали на машине. Удар довольно слабый, потому что шаровой шарнир не имеет такого большого люфта. Небольшой возврат к кузову возможен, если поломка уже в крайней стадии, это говорит о срочности необходимых ремонтных работ.

Основные вторичные симптомы неисправности мяча Киа Рио следующие:

• не слишком громкий скрежет при повороте руля при движении в сторону;
• небольшое ухудшение курсовой устойчивости и поведения на трассе;
• на скорости 90 км / ч могут начаться неприятные раскачивания передней части;
• при выходе на поворот на большой скорости удар будет нанесен по корпусу;
• при движении по выбоине на большой скорости сложно удержать машину на дороге в своей полосе.

Если вы столкнулись с подобными проблемами, вам необходимо срочно отремонтировать подвеску. Правда, стойки стабилизатора тоже ведут себя при поломке, и эти две проблемы очень легко перепутать. Нет явных признаков того, что можно однозначно сказать, что сломался мяч. Поэтому перед покупкой запчастей стоит провести дополнительную диагностику.

Тюнинг ходовой

Тюнинг подвески РИО 4 заключается в увеличении клиренса и изменении угла установки амортизатора для снижения раскачивания. Универсальный рабочий набор деталей включает:

• 4 пружины (задние с резиновыми втулками и передние с верхним бандажом);

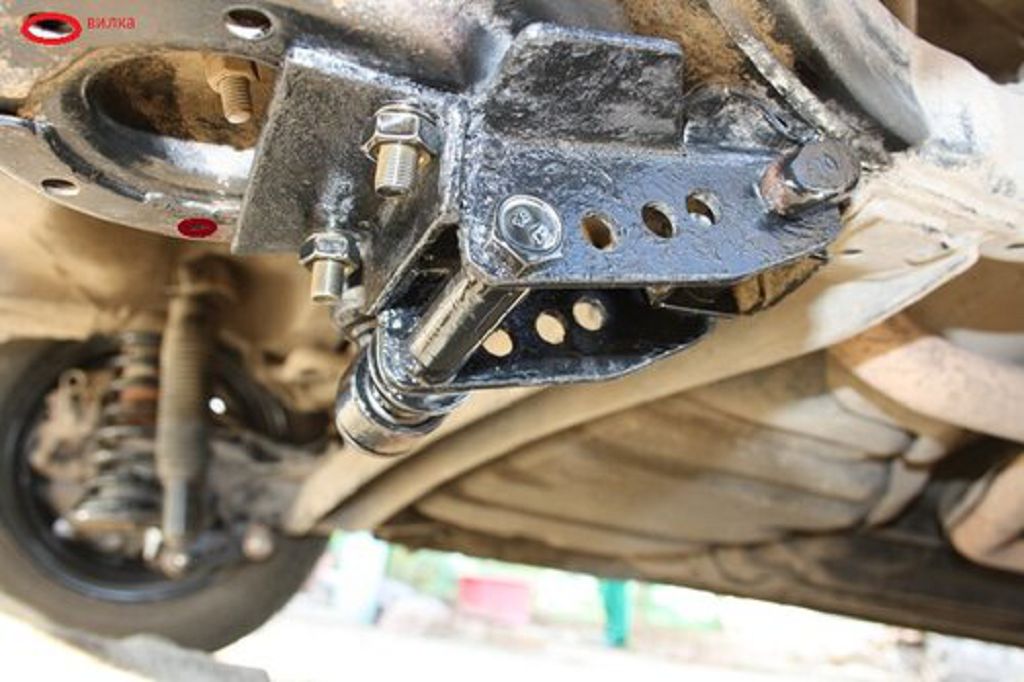

• 4 кронштейна (для изменения угла амортизатора и для стабилизатора);
• сам стабилизатор поперечной устойчивости;
• болты, шайбы, втулки, гровера, гайки.

Кроме того, на подвеску можно установить регулируемые кронштейны с возможностью изменения геометрии для настройки длины хода и жесткости ходовой.

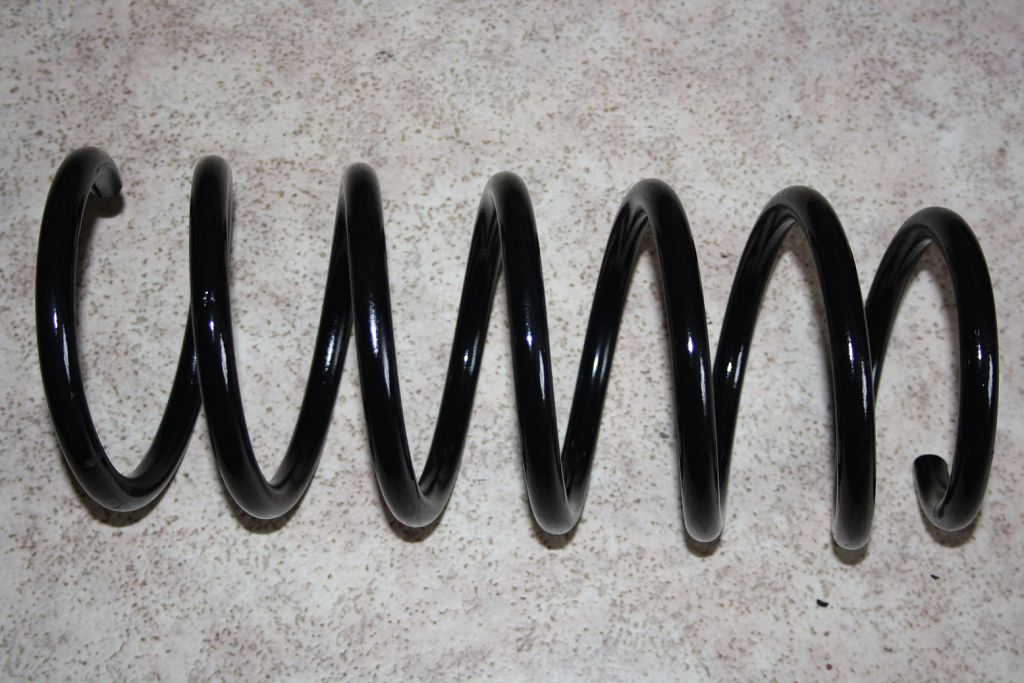

Штатные 4-витковые пружины с рабочими тремя витками заменяются на 6-витковые с рабочими пятью витками. Еще одно важное замечание: вместо бочкообразной пружины монтируются цилиндрические. В бочкообразной конструкции на витки малого диаметра припадает очень большая нагрузка, поэтому они теряют эластичность и пружина быстро проседает. Цилиндрическая форма позволяет поддерживать клиренс на заданном уровне.

Вместо стандартной резиновой втулки устанавливается подушка с бандажом. Как результат, улучшается шумоизоляция и повышается мягкость хода подвески.

Признаки необходимости замены шаровой опоры

Чаще всего неисправность шаровой опоры выявляют по следующим симптомам:

• движение по неровной дороге сопровождается посторонними звуками, исходящими из передней подвески;
• при входе в поворот на скорости слышен стук из колесных арок;
• руль поворачивается с визгом;
• ухудшается управляемость автомобиля, что особенно заметно при выходе на поворот;
• преодоление неровностей дороги сопровождается снижением устойчивости автомобиля.

Все вышеперечисленные признаки косвенные. Говорят о необходимости проверки подвески, в том числе шаровых опор. При этом есть и прямая примета, указывающая на необходимость именно замены опоры. Порванный пыльник пропускает влагу и грязь внутрь узла. Поэтому при обнаружении повреждений на браслете замена шаровой опоры обязательна.

Основные этапы ремонтных работ

На автомобилях Киа Рио 3 замена шаровой опоры проводится в два этапа: снятие старого узла и замена на новый элемент.

Разборка подставки:

• Колесо снято;
• Застежки отстегиваются;
• Шаровая ось вытаскивается;
• После этого нижний рычаг отводится назад, за счет чего сборка снимается.

На этом разборка заканчивается. Далее мастера приступают к установке обновленной запчасти:

• Бывают случаи, когда обновленный элемент неисправен. Перед установкой стойки проверяется работоспособность.
• После анализа узла его устанавливают на сиденье.
• А затем установите все оригинальные детали в обратном порядке.

Важная информация! Запрещается обновлять соединительный узел своими руками! Правильное решение — обратиться в сервис.

Делаем подвеску мягче

Но все же усиление жесткости даже ради улучшения управляемости – удел исключительно сильных духом. Задняя подвеска «Киа Рио 3», схема которой есть на официальном сайте корейского автоконцерна, и без того особым комфортом не отличается. По этой причине в 70% случаев российские автомобилисты предпочитают делать ее мягче, одновременно увеличивая дорожный просвет.

Пример модификации

Наиболее популярная у жителей регионов с плохими дорогами схема включает в себя:

• установку передних пружин от ВАЗ 2106, назад – от 2108;
• доведение угла развала задних колес до 2.0°;
• суммарное схождение сзади – 10, спереди – 20;
• увеличение кастора до значения ±5°;
• перенос амортизаторов на 40 мм ближе к пружинам.

Аналогичной переделке может быть подвергнута передняя и задняя подвеска автомобиля «Киа Рио 2»: предыдущая генерация этих машин с момента своего появления критиковалась в первую очередь из-за чрезмерной «зажатости».

Несмотря на бюджетность доработки, эффект от приложения рук хорошо заметен. Клиренс увеличивается примерно на 2 см (многое зависит от высоты профиля шин), автомобиль становится устойчивее, пассажиры больше на страдают от эффекта «стиральной доски», которым «славится» задняя подвеска «Киа Рио» 2013 года и старше.

Особенности задней подвески

Скручивающаяся балка в сочетании с новыми сайлентблоками эффективно гасит колебания. Многорычажная подвеска оснащена тремя поперечными и одним продольным рычагом с каждой стороны. Такая система рычагов, включающая еще и пару подруливающих элементов, обеспечивает небольшой угол колеса в сторону поворота. Это придает автомобилю хорошей устойчивости и управляемости.

Конструкция амортизатора включает верхнюю опору и буфер сжатия с защитным кожухом. Нижняя часть амортизатора прикреплена к поперечному рычагу, а верхняя — к кузову.

Штанга стабилизатора зафиксирована на поперечине при помощи скоб с резиновыми подушками. На ней, а также на поперечных рычагах, через шарниры фиксируются стойки стабилизатора поперечной устойчивости. Нижние рычаги соединены со стабилизатором.

Преимущества:

• Хорошо выверенный баланс плавности хода и управляемости.
• В отличие от McPherson спокойно проходит ухабы и неровности.
• Завидная энергоемкость.
• Отличные противошумные свойства.
• Простая и надежная конструкция.
• Быстрое и бюджетное обслуживание.

Недостатки:

• Слабые заводские амортизаторы Mando, которые с трудом выдерживают трех задних пассажиров.

Передняя подвеска «Киа Рио 3»

С этим узлом корейцы мудрить не стали, использовав классический MacPherson. Конструктивно подвеска спереди образована:

• тягами продольными и стабилизатором;
• поперечным стабилизатором;
• пружинами;
• шаровыми опорами;
• стойками и поворотными кулаками;
• нижними рычагами.

Никаких новшеств в конструкцию корейцы добавлять не стали. Именно поэтому подвеска «Киа Рио 3» сохранила надежность предыдущих поколений.

Возможные неисправности и ремонт

Серьезно придраться к «передку» не получится: его устройство простое, ресурс узлов велик, но все же кое с чем владелец все равно столкнется:

• Передние ступичные подшипники у особо «удачливых» покупателей давали о себе знать уже к 40 тысячам – но все же подобная неприятность больше характерна для автомобилистов, предпочитающих ставить колеса типоразмеров, не одобренных производителем (если повезет, поможет их регулировка).
• Втулки стабилизатора «ходят» куда дольше, но все равно сдаются ближе к 120-150 тысячам (водителям из регионов с особо «убитыми» дорогами обольщаться не стоит – замены деталь потребует раньше).
• Изредка встречаются рассказы о лопнувших пружинах, но это или автомобили с запредельными пробегами, или же деталь без проблем меняют по гарантии.
• Передние амортизаторы в большинстве случаев выхаживают до 120-150 тысяч, но на плохих дорогах их замена может потребоваться раньше.

Претензий к остальным комплектующим нет – те же шаровые и вовсе могут прожить более 200 тыс. километров.

Срок службы и нюансы осмотра

Практика эксплуатации показывает, что ресурс опор при движении по неровному дорожному покрытию составляет в среднем 70-80 тысяч километров.

Причина в том, что эти элементы «не любят» неровные поверхности (колодцы, ямы и т.д.). При аккуратной работе и езде по дорогам более высокого качества шарики служат дольше — до 120-140 тысяч километров.

В любом случае через 80 тысяч километров желательно также проверить рулевые наконечники, которые также подвержены износу.

Износ наконечников и шарикоподшипников можно определить по небольшому раскачиванию машины во время движения, по неровностям на неровностях и по подавленной реакции на движение рулевого колеса. После замены бракованных деталей проблема исчезает.

Перед заменой рулевых наконечников и шаровых опор стоит проверить состояние всей передней подвески Рено Логан. Лучше всего это делать на смотровой яме или подъемном устройстве, на СТО часто используются одностоечные подъемники для автосервиса.

Передние колеса всегда должны быть подвешены. Во избежание проблем при эксплуатации рекомендуется по возможности заглядывать под машину.

Сделайте следующее:

• Оцените состояние сферических резиновых пыльников, проверьте целостность чехлов ШРУСа, работоспособность рулевой рейки и наконечников.
• Осмотрите элементы подвески на предмет следов механических ударов или трещин, которые могли появиться при сильном ударе в процессе движения.
• Обратите внимание на состояние деформации рычагов, стабилизаторов поперечной устойчивости, подкосов и рулевых тяг. Осмотрите все элементы передней части кузова в точках крепления.
• Обратите внимание на состояние резиновых изделий: подушек, петель и опоры стойки A. При обнаружении любых повреждений этих деталей требуется немедленная замена. Основные симптомы неисправности — это надрывы, вздутие резины, повреждение концевой части. Кроме того, замена необходима при явных признаках старения, отслаивания металла и резины, трещин и других нарушений целостности.
