Подвеска Киа Рио 3

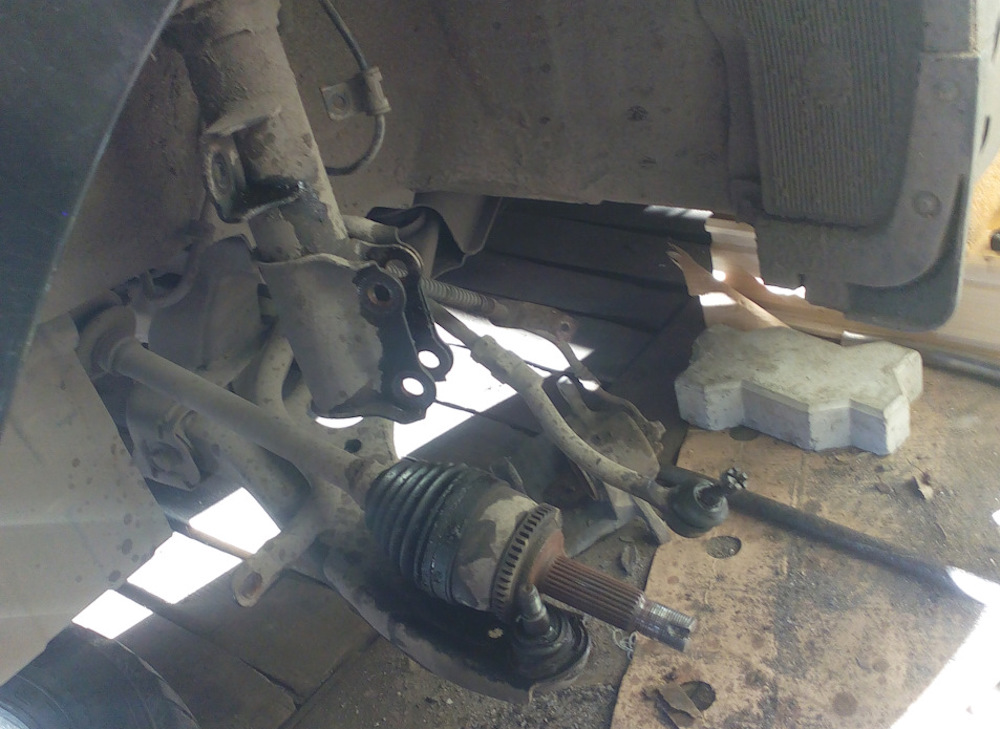

Передняя подвеска Киа Рио 3

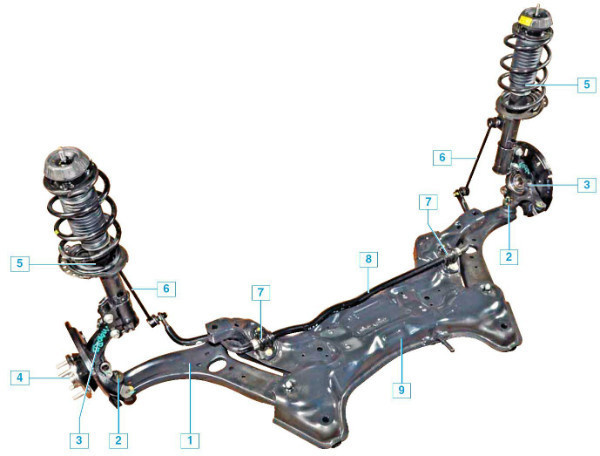

1 — рычаг, 2 — шаровая, 3 — поворотный кулак, 4 — втулка, 5 — стойка амортизатора, 6 — стойка стабилизатора, 7 — кронштейн стабилизатора на подрамнике, 8 — стабилизатор поперечной устойчивости, 9 — подрамник

Передняя подвеска Киа Рио 3 — рычажно-пружинная независимая. В схему шасси Киа Рио 3 входят амортизаторы, выполняющие работу направляющего механизма телескопического типа и элемент, гасящий колебания от колес вверх-вниз. Эти стойки стянуты винтовыми пружинами, защищены кожухами и демпферами сжатия. Опоры сверху – с подшипниками, через них нагрузка передается на кузов Киа Рио 3.

Через поворотный кулак стойка подвески соединяется с рычагом — шаровой опорой. Стабилизатор поперечной устойчивости соединяется с передней подвеской через резиновые подушки с помощью 2-х кронштейнов. Поперечная балка передней подвески крепится к рычагам резинометаллическими шарнирами и сайлентблоками. Ступицы колес на двухрядных радиально-упорных шарикоподшипниках (нерегулируемых).

Шаровая опора

Диагностика и неисправности

Для проверки передней подвески Киа Рио 3 вам потребуются:

• ключ на 17мм,
• монтажная лопатка.

Диагностика проводится снизу на смотровой яме или эстакаде, колеса должны быть вывешены.

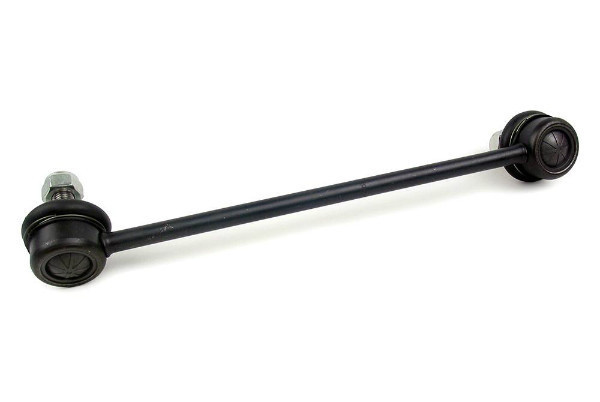

Стабилизатор поперечной устойчивости

Во избежание случайного запуска двигателя ключ необходимо вынуть из замка зажигания. При каждом ТО проверяется износ защитных чехлов шаровых опор.

При осмотре все детали подвески Киа Рио 3 проверяются на наличие трещин и коробления, загрязнения швов и общий износ. Особое внимание уделяется резиновым деталям. При наличии подмывов по краям и надрывов или выпуклостей на поверхностях, какие детали подлежат замене. Особенно внимательно нужно осмотреть рычаги.

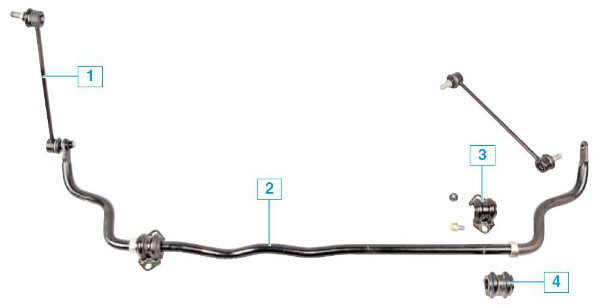

1 — стойка, 2 — шток, 3 — крепление втулки, 4 — втулка

Порядок диагностики передней подвески следующий:

1. В моторном отсеке Киа Рио 3 снимается защитный колпачок на креплениях амортизационных стоек, затягивается гайка.
2. Осматриваются защитные кожухи шарикоподшипников. Если они изношены или повреждены, их необходимо заменить.
3. Шаровые шарниры проверяются на люфт. Между рычагом подвески и поворотным кулаком вставляют монтажный лист и с его помощью проверяют, не наростился ли поворотный кулак.

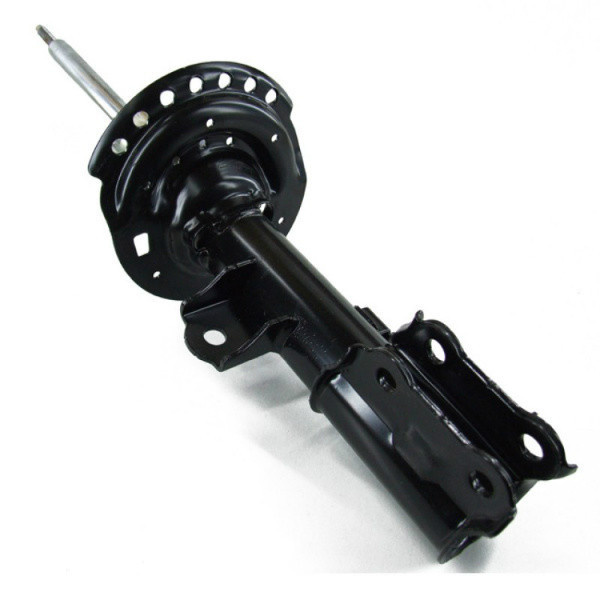

   Амортизатор передний Киа Рио 3

1. Люфт подшипников проверяется, колеса двигаются вверх-вниз. Чтобы разглядеть люфт в шаровой опоре и подшипнике ступицы, нужно нажать на педаль тормоза. Если отдача сохраняется, то проблема в креплениях. Для этой манипуляции вам понадобится помощник.
2. Проверяется зазор сайлентблоков в месте соединения передней поперечины шасси и рычага. Для этого между перекладиной и рычагом, которые пытаются провернуть, вставляется большая отвертка или монтажная лопатка. Kia Rio 3 делает эту проверку как спереди, так и сзади. Если где-то найден подъемник, требуется запасная часть.
3. Проверяется затяжка гаек, крепящих оси шарниров стойки сверху и снизу.
4. Резиновые подушки осматривают в месте соединения стабилизатора поперечной устойчивости с поперечиной подвески.
5. Осматриваются защитные кожухи стойки амортизатора.
6. Подняв крышку, шток заслонки проверяют на наличие пятен.

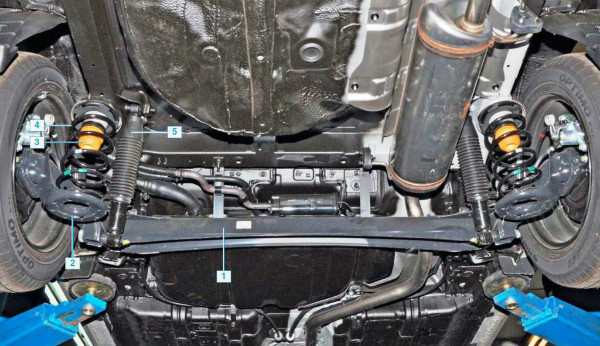

Задняя подвеска Kia Rio 3

Он подпружиненный, полузависимый, оснащен гидравлическими амортизаторами и поперечиной.

На задней подвеске Киа Рио 3 схема выглядит так:

• К балке приварены нижние части рессор и кронштейны для крепления амортизаторов двустороннего действия.
• Петли амортизаторов крепятся болтами к креплениям балки снизу и к кузову сверху.
• Сайлентблоки запрессованы во втулки, которые приварены к передней поверхности балки.
• Ступицы колес крепятся к продольным рычагам с помощью 4 гаек.

Диагностика и неисправности

Диагностика проводится на смотровой яме или эстакаде, колеса должны быть вывешены. Все детали осматриваются на наличие повреждений, коробления и износа, особенно, когда в задней подвеске Киа Рио 3 слышен стук или скрип. При обнаружении на втулках надрывов, вздутий или признаков старения резины их следует заменить.

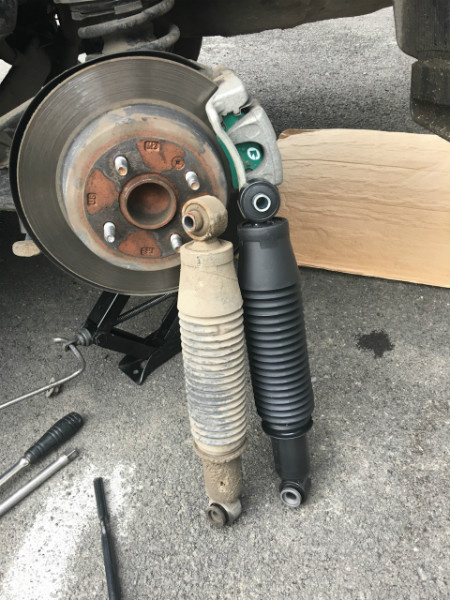

Старый и новый задние амортизаторы

Далее проверяется затяжка гаек внизу и вверху амортизаторов. Их защитные покрытия осматривают и ощупывают. После затяжки крышки шток амортизатора осматривают на наличие пятен, их быть не должно. Следующим шагом будет проверка ступичных подшипников. В последнюю очередь нужно проверить амортизаторы и пружины задней подвески.

Шум выхлопной системы часто принимают за стук в задней подвеске. Детали, не подходящие для Киа Рио 3, или сломанные крепления глушителя вызывают стук, усиливающийся при подаче газа. Так что не забудьте пошевелить глушитель, он не болтается?

Что нам нужно знать о давлении в шинах?

Давление в шинах – это довольно важный, вопрос, т. к. этот параметр напрямую влияет на управляемость автомобиля, а также на комфорт во время езды. Если давление в шинах оптимальное, то автомобиль лучше реагирует на дорожные неровности, трещины и прочие дефекты и торможение дается лучше. В общем, давление в шинах должно быть таким, каким его указал производитель в автомобильном паспорте. Нет, чтобы узнать, каким должно быть давление в шинах, вам не придется сейчас искать автомобильный паспорт: давление во всех шинах, предназначенных для Киа Рио третьего поколение, необходимо 2.2 bar – погрешность допускается в 0.1–0.3 bar. Желательно, чтобы барометр показывал именно 2.2.

Главное, чтобы такое давление в шинах было у передней пары колес, ведь фактически на них ложится вся нагрузка силовой установки. Некоторые специалисты в автосалонах рекомендуют оставлять давление в задних шинах на 2 bar. Для чего нужна такая конфигурация для задних шин? Дело в том, что когда давление в задних шинах соответствует паспортным рекомендациям, автомобиль начинает немного скакать по неровной дороге, но эти скачки, проявляются лишь на большой скорости.

Но мы уверенны, что сейчас нас читают и любители скоростной езды. Но ниже двойки опускать давление в шинах нельзя, поскольку из-за этого сильно увеличится износ резины, особенно это касается передней пары. В общем, с этим вопросом мы вроде бы разобрались. Следуйте рекомендациям и комфорт будет радовать вас каждую поездку. А теперь переходим к более серьезному вопросу, к ходовой части.

Основная информация о модели

Класс

Новая модель относится к классу «В» — популярный класс компактных автомобилей.

За последнее время новое поколение Киа Рио – одна из главных новинок на рынке России.

В классе бюджетных моделей — самый интересный вариант, если речь о модели с объемом мотора 1,6 л. Найти в настоящий момент более мощную модель нелегко. По многим показателям Rio не хуже некоторых представителей класса «С», если не брать Volkswagen Golf и Opel Astra. Rio уже может соперничать со «старичками» из «второго эшелона».

Kia Rio Седан 2010 — эта модель была актуальна, когда только появилась, а спустя 3,5 года, конкуренты “подтянулись”. Был автомобиль «середнячок», современная обновка захватила позиции на рынке.

Не успела отгреметь презентация внедорожного Sorento, вызвавший оживление в салонах, появился образец я KIA Rio 2010. Стоимость его варьируется и зависит от кузова и комплектации.

Модификации 2010 года имеют двигатели с объемом мотора: 1,4; 1,5 и 1,6 л.

Габариты Киа Рио 2013

Седан: 4370 мм длина, 1700 мм ширина, 1470 мм высота.

Хэтчбэк: 4120 мм длина, 1700 мм ширина, 1470 мм высота.

Размеры салона

Пространство для передних пассажиров:

• для ног – 1062 мм,
• расстояние от потолка до сидения – 1022,
• на уровне плеч ширина – 1357.

Задние места:

• от потолка до сидения – 948,
• пространство для ног – 846,
• на уровне плеч ширина – 1350

Kia Rio в России выпускается в 9 цветах.

Подробная техническая характеристика седана

• 5 посадочных мест,
• объем багажника – 50 л,
• клиренс (мм) – 160,
• колесная база – 2570,
• колея: 1495 – передняя и 1502 – задняя.

Двигатель

Модель Киа Рио в России оснащается 2 типами 4-цилиндровых двигателей, работающих на бензине (поколение Gamma):

Техническая характеристика

ДВИГАТЕЛИ	G4FА	G4FC
Типы двигателей	DOHC 16V
Объем, см	1396	1591
Цилиндров (шт.)	4
Клапанов	16
Max крутящегося момента (Нм / об/мин.)	135,4 / 5000	155 / 4200
Max мощность (кВт) в об/мин.	78,7 / 6300	90,4 / 6300
Бак топливный	43 л
Топливо	92
Тормоза	передние	вентилируемые
задние	дисковые
Подвеска	передняя	тип Макферсон (пружинная, независимая)
задняя	пружинная, полузависимая, с гидравлич. телескопич. амортизаторами
Шины R15 / R16	185/65	195/55
Min радиус поворота	5,2 м

Трансмиссии

5MT — 1,4

Max скорость	190 км/ч
Время разгона от 0 км/ч	11,5 сек.
Расход топлива по циклам: городской/ загородный/ смешанный	7,6/ 4,9/ 5,9
Мin-max снаряженной массы	1115-1193 кг

4АТ — 1,4

Max скорость	175 км/ч
Время разгона от 0 км/ч	13,5 сек.
Расход топлива по циклам: городской/ загородный/ смешанный	8,5/ 5,2/ 6,4
min-max снаряженной массы	1140-1218 кг

5МТ — 1,6

Max скорость	190 км/ч
Время разгона от 0 км/ч	10,3 сек.
Расход топлива по циклам: городской/ загородный/ смешанный	8,5/ 5,2/ 6,4
min-max снаряженной массы	1115-1193

4АТ — 1,6

Max скорость	180 км/ч
Время разгона от 0 км/ч	11,2 сек.
Расход топлива по циклам: городской/ загородный/ смешанный	8,6/ 5,2/ 6,5
Снаряженная масса (min-max)	1140-1218 кг

Безопасность

Kia Rio оборудован:

• кузовом с рассчитанными зонами деформации и усиленными
• до 6 подушек безопасности (в зависимости от комплектации)
• подголовники передних и задних сидений
• 3-точечные ремни безопасности (регулировка по высоте) и натяжителями
• ESC – система динамической стабилизации
• Isofix – крепление сидения для ребенка
• в задних дверях замок ребенка
• антиблокировкой тормозов ABS+EBD

Адаптация модели к российским условиям

Специально Киа Рио получил новые опции. Большинство в Kia K2, перечислим:

• аккумулятор, обеспечивающий при низких температурах запуск двигателя;
• брызговики (передние и задние)
• 3-струйные форсунки омывателя
• увеличенный клиренс 160мм
• кузов и днище обработаны антикоррозионным покрытием
• 4 л – объем бачка омывающий жидкости, индикатор ее низкого уровня
• срок службы ламп фар – 1500 ч
• 4650 кКал – мощность отопительной системы
• защита картера пластиковая
• радиатор обработан материалом, который защищает от агрессивной внешней среды

Надежны ли трансмиссии КИА Рио 3

Действительно удачный узел – это автоматическая трансмиссия. До рестайлинга стоял четырёхступенчатый агрегат, который 15 лет назад сделали Hyundai и Mitsubishi. Чтобы пробег машины с родным автоматом составил полмиллиона километров, надо менять масло в трансмиссии каждые 60 тыс.км. К слову на 4-х ступке это можно сделать своими силами где угодно.

Однако, появившийся при обновлении модели 6 диапазонный автомат, при замене масла, уже потребует визита на сервис. Операция будет более трудоемкой. Еще один большой плюс четырехступки заключается в том, что она почти безболезненно переносит эксплуатацию на грязном масле, а также регулярные перегревы. Например, даже толчки при переключениях, зачастую, можно вылечить просто обновлением трансмиссионки, а не ремонтом коробки. С шестью передачами такой номер не пройдёт. Во-первых, у нового автомата через 150 тыс.км. сальники обычно начинают пропускать смазку. Во-вторых, изнашивается блокировка гидротрансформатора. В целом, оба автомата достаточно хороши. Главное перед покупкой съездить на диагностику.

Также не помешает проверка и механической коробки. Она считается не самой крепкой. Особенно сервисмены ругают версию 1.6 у которой зачастую проворачивает подшипник первичного вала. Также конструктивным просчетом является слабое блокирующее кольцо третьей передачи. В общем если переборка агрегата не случится до 150 тыс.км. пробега, то за это надо благодарить очень аккуратного водителя. Только единицы владельцев не знают что такое ремонт пятиступки.

С рестайлингом число передач увеличилось на одну, а ходимость агрегата выросла радикально. В итоге, по механике совет такой – если любите три педали, то берите шестиступенчатую трансмиссию. Но помните, у неё приходится время от времени регулировать тросовый привод включения, а выжимной подшипник по-прежнему не выносит толкотню по пробкам. Но, стоит он сущие копейки.

Сильные стороны автомобиля

Минусы данного автомобиля хотя и временами существенные, но не могут соперничать с ключевыми преимуществами.

Преимущества салона Киа Rio 3 представлены:

1. Стильным внешним видом.
2. Хорошим качеством сборки.
3. Отличными материалами облицовки.
4. Наличием карманов на задних дверях.
5. Присутствием подстаканников для задних пассажиров.
6. Вместительным трюмом.
7. Практически идеально ровным полом вблизи задних диванов.
8. Богатым оснащением приборной панели.
9. Интуитивно-понятным управлением бортовым компьютером.
10. Опциональным обогревом руля и лобового стекла.
11. Наличием удобных ручек регулировки высота и наклона спинки водительского кресла.

Ходовые характеристики машины могут похвастать:

1. Бойкой динамикой разгона автомобиля на механической коробке переключения скоростей.
2. Возможностью езды на более дешевом 92м бензине.
3. Экономичными двигателями. Наибольшая экономия горючего достигается с механическими трансмиссиями.
4. Отличным 123 сильным мотором, который является лучшим в своем классе.

Отдельного упоминания стоит модель Хэтчбек, описания которой нет в данной статье. Автомобиль в таком кузове пользуется заметно меньшей популярностью, чем седан.

Тем не менее именно хэтчбэк оптимально подходит для перевозки крупногабаритных грузов из-за объема своего багажного отделения со сложенным задним рядом кресел.

Срок службы и нюансы осмотра

Практика эксплуатации показывает, что ресурс опор при движении по неровному дорожному покрытию составляет в среднем 70-80 тысяч километров.

Причина в том, что эти элементы «не любят» неровные поверхности (колодцы, ямы и т.д.). При аккуратной работе и езде по дорогам более высокого качества шарики служат дольше — до 120-140 тысяч километров.

В любом случае через 80 тысяч километров желательно также проверить рулевые наконечники, которые также подвержены износу.

Износ наконечников и шарикоподшипников можно определить по небольшому раскачиванию машины во время движения, по неровностям на неровностях и по подавленной реакции на движение рулевого колеса. После замены бракованных деталей проблема исчезает.

Перед заменой рулевых наконечников и шаровых опор стоит проверить состояние всей передней подвески Рено Логан. Лучше всего это делать на смотровой яме или подъемном устройстве, на СТО часто используются одностоечные подъемники для автосервиса.

Передние колеса всегда должны быть подвешены. Во избежание проблем при эксплуатации рекомендуется по возможности заглядывать под машину.

Сделайте следующее:

• Оцените состояние сферических резиновых пыльников, проверьте целостность чехлов ШРУСа, работоспособность рулевой рейки и наконечников.
• Осмотрите элементы подвески на предмет следов механических ударов или трещин, которые могли появиться при сильном ударе в процессе движения.
• Обратите внимание на состояние деформации рычагов, стабилизаторов поперечной устойчивости, подкосов и рулевых тяг. Осмотрите все элементы передней части кузова в точках крепления.
• Обратите внимание на состояние резиновых изделий: подушек, петель и опоры стойки A. При обнаружении любых повреждений этих деталей требуется немедленная замена. Основные симптомы неисправности — это надрывы, вздутие резины, повреждение концевой части. Кроме того, замена необходима при явных признаках старения, отслаивания металла и резины, трещин и других нарушений целостности.

Как понять, что пора менять шаровую опору?

Бросок мяча Киа Рио сложно спутать с другими проблемами с подвеской. Обычно этот удар появляется на мельчайших неровностях, и его интенсивность не зависит от размера ямы, в которую вы въехали на машине. Удар довольно слабый, потому что шаровой шарнир не имеет такого большого люфта. Небольшой возврат к кузову возможен, если поломка уже в крайней стадии, это говорит о срочности необходимых ремонтных работ.

Основные вторичные симптомы неисправности мяча Киа Рио следующие:

• не слишком громкий скрежет при повороте руля при движении в сторону;
• небольшое ухудшение курсовой устойчивости и поведения на трассе;
• на скорости 90 км / ч могут начаться неприятные раскачивания передней части;
• при выходе на поворот на большой скорости удар будет нанесен по корпусу;
• при движении по выбоине на большой скорости сложно удержать машину на дороге в своей полосе.

Если вы столкнулись с подобными проблемами, вам необходимо срочно отремонтировать подвеску. Правда, стойки стабилизатора тоже ведут себя при поломке, и эти две проблемы очень легко перепутать. Нет явных признаков того, что можно однозначно сказать, что сломался мяч. Поэтому перед покупкой запчастей стоит провести дополнительную диагностику.

Симптомы, указывающие на неисправную работу детали

Чтобы избежать возможных аварийных ситуаций, нужно знать симптомы неисправностей:

• при движении по участку дороги с неровным покрытием на небольшой скорости слышен стук;
• слышен скрип при повороте (не путать со скрипом при движении);
• износ автомобильных шин неравномерный;
• при движении по прямому участку дороги автомобиль начинает вилять хвостом.

Внимание! Как только вы заметили неисправность своего шарового шарнира, необходимо немедленно обратиться в сервисный центр, чтобы предотвратить возможные несчастные случаи.

Подвеска «Киа Рио 3» – особенности переднего и заднего узлов, возможные неполадки и их устранение

Kia Rio – автомобиль, популярный у российских водителей во всех своих генерациях, но все же подвеска «Киа Рио 3» собирает о себе противоречивые отзывы. Улучшить ситуацию помогает доводка и модернизация.

Передняя подвеска «Киа Рио 3»

С этим узлом корейцы мудрить не стали, использовав классический MacPherson. Конструктивно подвеска спереди образована:

• тягами продольными и стабилизатором;
• поперечным стабилизатором;
• пружинами;
• шаровыми опорами;
• стойками и поворотными кулаками;
• нижними рычагами.

Никаких новшеств в конструкцию корейцы добавлять не стали. Именно поэтому подвеска «Киа Рио 3» сохранила надежность предыдущих поколений.

Возможные неисправности и ремонт

Серьезно придраться к «передку» не получится: его устройство простое, ресурс узлов велик, но все же кое с чем владелец все равно столкнется:

• Передние ступичные подшипники у особо «удачливых» покупателей давали о себе знать уже к 40 тысячам – но все же подобная неприятность больше характерна для автомобилистов, предпочитающих ставить колеса типоразмеров, не одобренных производителем (если повезет, поможет их регулировка).
• Втулки стабилизатора «ходят» куда дольше, но все равно сдаются ближе к 120-150 тысячам (водителям из регионов с особо «убитыми» дорогами обольщаться не стоит – замены деталь потребует раньше).
• Изредка встречаются рассказы о лопнувших пружинах, но это или автомобили с запредельными пробегами, или же деталь без проблем меняют по гарантии.
• Передние амортизаторы в большинстве случаев выхаживают до 120-150 тысяч, но на плохих дорогах их замена может потребоваться раньше.

Претензий к остальным комплектующим нет – те же шаровые и вовсе могут прожить более 200 тыс. километров.

Задняя подвеска Kia Rio 3

Сзади все еще проще и надежнее. Задняя подвеска» Киа Рио 3» является «полунезависимой», но по факту это все та же балка. Здесь есть только амортизаторы, пружины и сайлентблоки. Конструкция предельно надежна.

Возможные неисправности и ремонт

Если спереди еще есть детали, которые хотя бы теоретически могут выйти из строя, то сзади проблемы доставляют разве что амортизаторы и сайленты. Их неисправности проявляют себя стуком, машина начинает скрипеть при медленном проезде дорожных неровностей.

Они выходят из строя примерно к 150 тысячам, но есть немало случаев, когда вмешательство требовалось ближе к 200 тыс. км. Сам ремонт задней подвески «Киа Рио 3» в этом случает отнимает минимум времени, сил и средств.

Если автомобиль регулярно не перегружать, о существовании этого узла можно забыть. Но если вообще не уделять внимания «корме», то в один прекрасный день автомобиль может вынести из поворота на встречную полосу или кювет.

Доработка подвески

Незадолго перед появлением рестайлинговой машины в автосалонах корейцы заявляли о большом объеме проделанных работ. Их представители говорили, что подвеска «Киа Рио 3» стала еще надежнее. Насколько именно – они не сообщили, но к долговечности и ресурсу узла претензий в самом деле нет. Вот только к комфорту езды есть много вопросов, отчасти решаемых при помощи:

• замены пружин на более упругие;
• амортизаторов, степень жесткости которых подбирается, исходя из предпочтений, стиля езды автомобилиста.

Учитывая основные претензии к поведению этого авто на дороге, задняя подвеска «Киа Рио 3» обычно дорабатывается в направлении повышения ее упругости (изначально она слишком жесткая, пассажирам некомфортно). На переднюю часть владельцы чаще ставят укороченные пружины и амортизаторы для повышения остроты реакций на руль.

Еще одной проблемой, с которой чаще сталкиваются автомобилисты из регионов, является клиренс авто. О заявленных производителем 160 мм в реальности речи не идет, так что владельцам приходится выкручиваться, увеличивая высоту своего автомобиля за счет полиуретановых проставок. В этом случае машина остается довольно жесткой, но пропадает эффект раскачки, машина становится устойчивее на высоких скоростях.

Не нужно лишь забывать, что подвеска «Киа Рио» во всех этих случаях заводской гарантией не защищена. Также опытные автомобилисты не рекомендуют приподнимать машину более чем на 15-20 мм, так как спрогнозировать ее поведение на высоких скоростях сложно.

Пример модификации, направленной на улучшение управляемости

В этом случае автомобиль нужно делать более сбитым и «упругим», для чего потребуется:

• установить сзади пружины от ВАЗ 2108 и 2110, от которых предварительно отпиливают 2.7 витка;
• перенести крепления задних амортизаторов;
• смонтировать вперед пружины от ВАЗ 2106, обрезанные на 2.9 витка.

При необходимости улучшить управляемость и поведение автомобиля на скорости задняя подвеска многострадального «Киа Рио» получает несколько переделанный стабилизатор поперечной устойчивости от ВАЗ-2108 или иного переднеприводного автомобиля из Тольятти. Этот вариант тюнинга подходит жителям регионов с хорошими дорогами, так как предназначен он для скорости:

• подвеска перестает реагировать на мелкие ямки и выбоины асфальта, за счет чего автомобиль стабильно удерживает траекторию;
• исключается «плавание» авто на волнистых участках трасс.

Еще одним важным достоинством этого варианта является уменьшение вероятности пробоев амортизаторов, исчезает бряканье на кочках, езда становится заметно комфортнее. Учитывая же резвость двигателя 1.6, у машины появляются кое-какие «спортивные» амбиции.

Делаем подвеску мягче

Но все же усиление жесткости даже ради улучшения управляемости – удел исключительно сильных духом. Задняя подвеска «Киа Рио 3», схема которой есть на официальном сайте корейского автоконцерна, и без того особым комфортом не отличается. По этой причине в 70% случаев российские автомобилисты предпочитают делать ее мягче, одновременно увеличивая дорожный просвет.

Пример модификации

Наиболее популярная у жителей регионов с плохими дорогами схема включает в себя:

• установку передних пружин от ВАЗ 2106, назад – от 2108;
• доведение угла развала задних колес до 2.0°;
• суммарное схождение сзади – 10, спереди – 20;
• увеличение кастора до значения ±5°;
• перенос амортизаторов на 40 мм ближе к пружинам.

Аналогичной переделке может быть подвергнута передняя и задняя подвеска автомобиля «Киа Рио 2»: предыдущая генерация этих машин с момента своего появления критиковалась в первую очередь из-за чрезмерной «зажатости».

Несмотря на бюджетность доработки, эффект от приложения рук хорошо заметен. Клиренс увеличивается примерно на 2 см (многое зависит от высоты профиля шин), автомобиль становится устойчивее, пассажиры больше на страдают от эффекта «стиральной доски», которым «славится» задняя подвеска «Киа Рио» 2013 года и старше.

Сколько стоит модернизация

Стоимость всех вышеописанных вариантов доводки не превышает 6-7 тыс. руб. по запчастям. С работой удастся уложится в 15-20 тысяч. Но если владелец решит прибегнуть к более глубокому варианту модернизации с заменой стоек, пружин, изменением расположения амортизаторов и кастомизацией кастора, стоимость работ может выходить за 30-40 тысяч.

В случае, когда автомобилисту хочется чего-то еще более существенного, включая установку кастомной независимой задней подвески и винтового самоблока в коробку, можно смело готовить от 100 тысяч и более. Так что все зависит исключительно от «аппетитов» и целей, которые преследует доработка.

Хотелось бы также обратить внимание начинающих автомобилистов на потенциальную опасность, которую может таить модернизация подвески «Киа Рио 3»: любое непродуманное в нее вмешательство чревато опасными ситуациями на трассе. Особенно это касается передней части авто. Если автомобилист со 100% уверенностью не знает, к чему ведет изменение того или много узла, лучше этого не делать.

Преимущества и недостатки подвески «Киа Рио»

К сильным сторонам корейских авто относится:

• прогнозируемое поведение автомобиля на скоростях до 130 км/ч включительно;
• простота устройства – самостоятельно провести ремонт сможет мало-мальски опытный автомобилист;
• впечатляющий ресурс узлов;
• относительная тишина в салоне – будучи исправной, система не склонна к скрипам;
• доступность и адекватные ценники запчастей.

Проблемы в основном подкидывает задняя подвеска: даже «Киа Рио 4» не избавилась от неадекватного поведения кормы на неровных дорогах. У машин же предыдущего поколения проблема эта выражена еще сильнее. У владельцев есть и другие претензии:

• клиренс – основная причина модернизации;
• склонность к пробоям;
• излишняя короткоходность и жесткость подвески – эти ее черты вызывают ощущение «стиральной доски» у задних пассажиров;
• чувствительность ко всем неровностям дорог.

После относительно простой и недорогой доводки третья «Киа Рио» становится в разы комфортнее и безопаснее на высоких трассовых скоростях.

Сколько стоит модернизация

Стоимость всех описанных выше вариантов отделки не превышает 6-7 тысяч рублей на запчасти. С работой можно будет уложиться в 15-20 тысяч. Но если владелец решит прибегнуть к более глубокому варианту модернизации с заменой стоек, рессор, изменением положения амортизаторов и настройкой колеса, трудозатраты могут превысить 30-40 тысяч.

В том случае, если автолюбитель захочет чего-то еще более значительного, включая установку кастомной независимой задней подвески и самоходного винта в коробке, можно смело готовить от 100 тысяч и более. Так что все зависит исключительно от «аппетитов» и целей, которые преследует обзор.

Также хочу обратить внимание начинающих автомобилистов на потенциальную опасность, которую может скрыть модернизация подвески Киа Рио 3: любое безрассудное вмешательство в нее чревато опасными ситуациями на трассе. Особенно это касается передней части автомобиля. Если драйвер не знает со 100% уверенностью, к чему приводит смена одного или нескольких узлов, лучше этого не делать.

Передняя подвеска «Киа Рио 3»

С этим узлом корейцы мудрить не стали, использовав классический MacPherson. Конструктивно подвеска спереди образована:

• тягами продольными и стабилизатором;
• поперечным стабилизатором;
• пружинами;
• шаровыми опорами;
• стойками и поворотными кулаками;
• нижними рычагами.

Никаких новшеств в конструкцию корейцы добавлять не стали. Именно поэтому подвеска «Киа Рио 3» сохранила надежность предыдущих поколений.

Возможные неисправности и ремонт

Серьезно придраться к «передку» не получится: его устройство простое, ресурс узлов велик, но все же кое с чем владелец все равно столкнется:

• Передние ступичные подшипники у особо «удачливых» покупателей давали о себе знать уже к 40 тысячам – но все же подобная неприятность больше характерна для автомобилистов, предпочитающих ставить колеса типоразмеров, не одобренных производителем (если повезет, поможет их регулировка).
• Втулки стабилизатора «ходят» куда дольше, но все равно сдаются ближе к 120-150 тысячам (водителям из регионов с особо «убитыми» дорогами обольщаться не стоит – замены деталь потребует раньше).
• Изредка встречаются рассказы о лопнувших пружинах, но это или автомобили с запредельными пробегами, или же деталь без проблем меняют по гарантии.

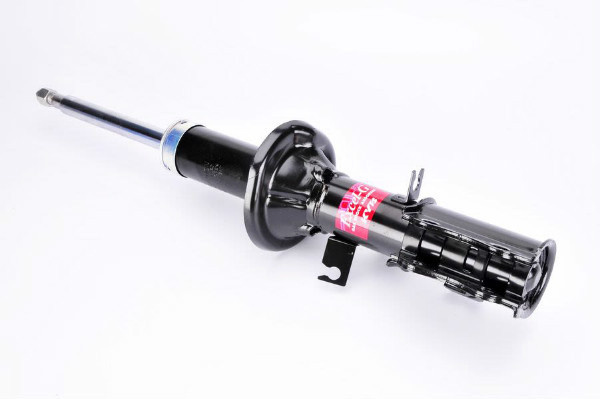

• Передние амортизаторы в большинстве случаев выхаживают до 120-150 тысяч, но на плохих дорогах их замена может потребоваться раньше.

Претензий к остальным комплектующим нет – те же шаровые и вовсе могут прожить более 200 тыс. километров.

Техническое обслуживание автомобиля

1. Первое техническое обслуживание производится по прохождению первых пятнадцати тысяч километров.
2. Второе техническое обслуживание  выполняется после тридцати тысяч километров пробега.
3. Третье техническое обслуживание  следует выполнять по проезду сорока пяти тысяч километров.
4. Четвертое техническое обслуживание производится после шестидесяти тысяч километров пробега.

Как продлить жизнь связующего узла?

Выход из строя шарового шарнира — серьезная проблема для всех автомобилистов. Его устранение необходимо и требует немедленного исправления.

А чтобы неисправность опоры тревожила себя как можно реже, следует учесть следующее:

• Самое главное — сдать автомобиль на технический осмотр. Эту процедуру можно провести в нашем центре.
• Старайтесь как можно меньше двигаться на неровных участках дороги.
• Также следует сменить агрессивный стиль вождения на более расслабленный.
• Чтобы проблема не приобрела глобальный характер, правильным выходом будет своевременное устранение возникающих проблем.

Делаем подвеску мягче

Но все же усиление жесткости даже ради улучшения управляемости – удел исключительно сильных духом. Задняя подвеска «Киа Рио 3», схема которой есть на официальном сайте корейского автоконцерна, и без того особым комфортом не отличается. По этой причине в 70% случаев российские автомобилисты предпочитают делать ее мягче, одновременно увеличивая дорожный просвет.

Пример модификации

Наиболее популярная у жителей регионов с плохими дорогами схема включает в себя:

• установку передних пружин от ВАЗ 2106, назад – от 2108;
• доведение угла развала задних колес до 2.0°;
• суммарное схождение сзади – 10, спереди – 20;
• увеличение кастора до значения ±5°;
• перенос амортизаторов на 40 мм ближе к пружинам.

Аналогичной переделке может быть подвергнута передняя и задняя подвеска автомобиля «Киа Рио 2»: предыдущая генерация этих машин с момента своего появления критиковалась в первую очередь из-за чрезмерной «зажатости».

Несмотря на бюджетность доработки, эффект от приложения рук хорошо заметен. Клиренс увеличивается примерно на 2 см (многое зависит от высоты профиля шин), автомобиль становится устойчивее, пассажиры больше на страдают от эффекта «стиральной доски», которым «славится» задняя подвеска «Киа Рио» 2013 года и старше.

Компоновка ходовой части

В этом отношении авто и 2010, и 2013 годов идентичны, так как при смене поколений конструкторы не стали вносить изменений в ходовую часть Рио. Передняя подвескаполностью независимая, укомплектованная стойками типа McPherson, которая, кстати, разработана была еще в 40-е годы, но только в 70-е получила распространение. Такжепередняя ось Рио располагает газомасляными амортизационными стойками и винтовыми пружинами.

Подвеска типа McPherson на Киа характеризуется наличием только одного рычага (нижнего), тогда как сверху расположен специальный шарнир. В ней шток амортизатора играет роль и поворотного шкворня, из-за чего угол наклона стойки чрезвычайно важен. Такая передняя подвеска отлично подходит для Рио, ведь обладает неплохими характеристиками и дешева в производстве.

Подвеска автомобиля Киа Рио- сложный узел, корректная работа которого зависит от исправности и правильного взаимодействия многих деталей. На ее состояние отрицательно влияют качество дороги, манера вождения и неумелый ремонт. Самые часты неполадки: нарушение схода-развала, деформация рычагов, неисправность пружины или амортизаторов, износ втулок и сайлетблоков. Если вы заметили, что машину уводит в сторону или она раскачивается при поворотах и торможении, во время движения в районе подвески слышится стук, а шины сильно или неравномерно изношены, то это будет поводом обратиться в сервис для тщательной диагностики. Так как похожие признаки могут наблюдаться и при неисправной рулевой системе или колесах, то перед ремонтом нужно удостовериться, что все дело именно в подвеске.

Хотя специалисты и автолюбители указывают в качестве ресурса работы ходовой части Киа Рио цифру в 100-150 тыс. км пробега, осмотр и проверка ее состояния должны проводиться систематически во время техобслуживания. Для того чтобы отремонтировать ходовую необходимо заменить деформированные и изношенные детали и комплектующие (рычаги, подшипники, сайлентблоки, резиновые защитные чехлы), но делать это необходимо в автосервисе — от правильной работы этого узла зависит безопасность движения, а обилие деталей, необходимость специального оборудования и навыков делают кустарный ремонт чрезвычайно сложным.
