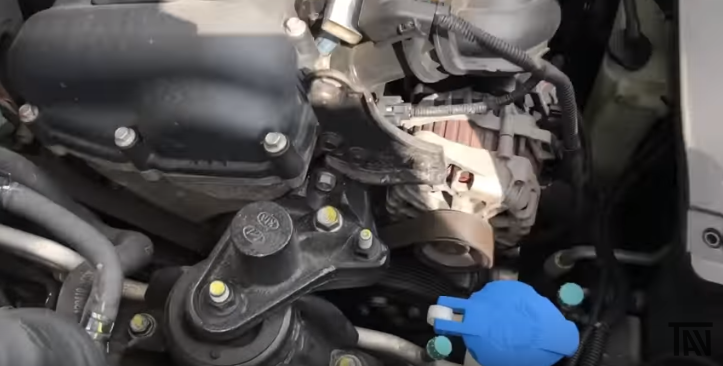

Порвался ремень генератора на Киа Рио — пошаговая инструкция замены своими руками

Технический регламент замены

Завод-изготовитель рекомендует проводить проверку состояния ремня генератора каждые пятнадцать тысяч километров пробега. А каждые 30 000 нужно поменять ремень, даже если его вид на сто процентов вас устраивает.

Приведенные здесь правила не являются исчерпывающими, т.к. невозможно предвидеть абсолютно все опасные ситуации, которые могут возникнуть при выполнении технического обслуживания автомобиля. При выполнении работ руководствуйтесь здравым смыслом, будьте осмотрительны и осторожны.

Меняем привод газораспределительного механизма Kia Rio 2

Перед операциями с газораспределительным приводом Киа Рио 2 поколения (двигатель G4EE) следует удалить ремни навесного.

Демонтаж ремешков генератора и кондиционера

Первоначальной задачей при смене ремешка Kia Rio 2009 является подготовка доступа к заменяемой детали. Для этого нужно:

1. Раскрутить анкер генератора, вытащить механизм натяжения с гайкой.

   Раскрутить анкер генератора, вытащить механизм натяжения с гайкой

2. Небольшим нажатием сдвинуть генератор.

   Приложив усилие, сместите генератор Киа Рио 2 к блоку цилиндров

3. Удалить ремень.

   Снимите ремень со шкивов генератора, водяного насоса и коленчатого вала двигателя.

4. Сбросить колесо и боковину кожуха ДВС.

   Сбросить колесо и боковину кожуха ДВС.

5. Выкрутить центральную гайку механизма натяжения ремня компрессора. Достаточно освободить, не доставая полностью.

   Ослабить центральную гайку механизма натяжения ремня компрессора.

6. Вращением бокового анкера освободить и удалить ремень.

   Вращая регулировочный винт, максимально ослабьте натяжение ремня и снимите ремень со шкивов коленчатого вала и компрессора кондиционера. (ссылка)

Здесь первый этап cмены газораспределительного узла G4EE завершен.

Снятие шкивов

Следующий этап смены ремнешка газораспределения Киа Рио 2008 — это съем шестерней.

Алгоритм действий:

1. Снизу мотора, сбоку от «штанов» глушителя, отвинтить болты, вытащить металлическую защиту сцепления. Поддон ДВС не отвинчивать!
2. Закрепить коленвал от прокручивания любым удлиненным предметом между зубьями маховика и корпусом.

   Закрепить коленвал от прокручивания любым удлиненным предметом.

3. Расслабить шкив откручиванием винта. Данное действие удобнее выполнять вдвоем с помощником.

   Расслабить шкив откручиванием винта.

4. Полностью отвинтить, вытащить винт, шайбу крепления.

   До конца отверните крепежный болт, а затем извлеките его и снимите вместе с шайбой. Снимите также шкив коленвала Киа Рио 2

5. Отвинтить, удалить винты шкива навесного вспомогательных агрегатов Киа Рио.

Практически все подготовительные работы закончены, теперь мы еще продвинулись в смене привода газораспределения Kia Rio 2.

Демонтаж крышки и ремня газораспределения Киа Рио 2

Далее для смены привода ГРМ Kia Rio 2 снимаются защитные кожухи для доступа к ремню газораспределительного механизма G4EE.

Дальнейший алгоритм:

1. Снять крепеж правой подушки ДВС.

   Снимите кронштейн правой опоры подвески силового агрегата

2. Отвинтить, удалить сверху кожух.

   Выверните четыре болта крепления верхней крышки и снимите крышку

3. Отвинтить, удалить снизу кожух.

   Выверните три болта крепления нижней крышки и снимите крышку, выведя ее вниз

4. Выставить 1-ый поршень в верхнее положение до схождения отметин на шестернях. Провернуть коленвал посредством включения передачи и вращения свободного колеса.
5. Ослабить винты регулировки и натяжителя газораспределения.

   Ослабьте затяжку регулировочного болта и болта оси кронштейна натяжного ролика

6. Зафиксировать натяжитель газораспределителя удлиненным предметом (отверткой), поворотом влево ослабить ременное полотно и удалить его. Для обратной установки зафиксировать кронштейн в крайнем левом положении.

   Вставьте отвертку меж кронштейном натяжного ролика и болтом его оси, поверните кронштейн ролика против часовой стрелки, ослабьте натяжение ремня, после чего снимите ремень со шкива коленвала

7. Удалить ремешок газораспределительного механизма, стягивая в противоположном от мотора направлении.

   Снимите ремень, стягивая в противоположном от мотора направлении

8. Вывести слесарной лопаткой края пружины узла натяжения из посадочных мест.

   Вывести слесарной лопаткой края пружины узла натяжения из посадочных мест

По удалению ремня ГРМ Киа Рио не вращайте валы иначе метки собьются.

Установка привода газораспределения по меткам

На данном этапе происходит самая важная часть замены ремня газораспределительного механизма Kia Rio 2007 – действия по установке нового, выставление меток ГРМ G4EE.

Алгоритм действий:

1. Отвинтить, извлечь винты крепления, удалить механизм натяжения, пружинку.
2. Проверить мягкость кручения натяжителя, при заедании подготовить другой.
3. Переустановить натяжной узел, надеть ремешок по очереди на: шкив коленвала, средний ролик, натяжитель, в конце — шкив распредвала. Правая сторона окажется в натяжении.
4. Если натяжной узел не удалялся, расслабить фиксирующий винт, под воздействием пружины вся конструкция с ремешком займут правильное положение.
   Прокрутить дважды вал, сквозь глазок на верхнем шкиве убедиться в схождении зеленой и красной отметин, в совмещении черты шкива коленвала с символом «Т»
5. Прокрутить дважды вал, сквозь глазок на верхнем шкиве убедиться в схождении зеленой и красной отметин, в совмещении черты шкива коленвала с символом «Т». Иначе повторить шаги с 3-го по 5-ый до схождения отметин

Проверка натяжения и завершение замены

Завершающий шаг смены газораспределительного ремня Киа Рио 2 заключается в контрольной проверке и установке на места всех элементов привода газораспределения G4EE и демонтированных узлов. Последовательность действий:

1. Приложить руку к натяжителю, сжать ремешок. При верной настройке зубья сойдутся не далее, чем до середины болта регулировки натяжного узла.
2. Зафиксировать винты натяжителя.
3. Вернуть все элементы на свои места, зафиксировать в порядке, противоположном удалению.
4. Натянуть ремешки всех элементов.

Распространенные причины обрыва ремня генератора на Киа Рио

Итак, почему же рвет ремни генератора на Киа Рио? Одной из главных причин эксперты называют кривость установки шкива. Отсутствие взаимной соосности приводит к тому, что ремень вращается неправильно, задевает своими сторонами различные механизмы, быстро истирается.

Если оборвался новый ремешок или ремни постоянно изнашиваются, это может быть связано с:

• износом основных элементов изделия;
• некорректной установкой шкива, высокой жесткостью ремня;
• отсутствием соосности;
• износом подшипниковых элементов;
• неправильным выбором и монтажом ремня;
• износом и выходом из строя натяжного ролика;
• выходом из строя крепления;
• отсутствием или повреждением защиты на генераторной установке;
• одновременным использованием большого числа потребителей напряжения или установка на авто китайского оборудования.

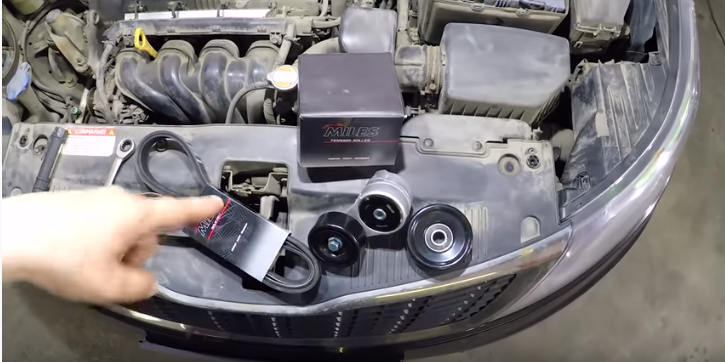

Запчасти для замены газораспределительного привода Kia Rio 2

Помимо обозначенного инструментария для замены приводного ремешка газораспределения Киа Рио 2010 рекомендуются к приобретению:

1. Ремень – 24312-26050

   Ремень ГРМ Hyundai/Kia арт. 24312-26050

2. Ролик обводной  – 24810-26020

   Ролик обводной ремня ГРМ Hyundai/Kia арт. 24810-26020

3. Пружина натяжителя  – 24422-24000

   Пружина натяжителя ремня ГРМ Hyundai/Kia арт. 24422-24000

4. Ролик натяжителя – 24410-26000

   Ролик натяжителя ремня ГРМ Hyundai/Kia арт. 24410-26000

5. Втулка натяжителя  – 24421-24000

   Втулка ролика натяжителя ремня ГРМ Hyundai/Kia арт. 24421-24000

6. Болт коленвала – 23127-26810

   Болт коленвала – арт. 23127-26810

7. Антифриз LIQUI MOLY – 8849

   Антифриз LIQUI MOLY – 8849

Для процедуры установки нового ГРМ G4EE на рубеже 180 тыс. км также желательно провести обслуживание других смежных узлов Kia Rio, для чего понадобятся сопутствующие запчасти:

1. Натяжитель кондиционера  – 97834-2D520

   Натяжитель кондиционера  – арт. 97834-2D520

2. Ремешок кондиционера Gates – 4PK813

   Ремешок кондиционера Gates – 4PK813

3. Ремешок приводной  – 25212-26021

   Ремешок приводной  – арт. 25212-26021

4. Помпа  – 25100-26902

   Водяной насос Hyundai/Kia – арт. 25100-26902

5. Прокладка помпы  – 25124-26002

   Прокладка помпы  – арт. 25124-26002

6. Сальник распредвала лобовой  – 22144-3B001
   Сальники распредвала лобовой  – арт. 22144-3B001 и коленвала лобовой  – арт. 21421-22020
7. Сальник коленвала лобовой  – 21421-22020

Признаки неисправности

Неисправности	Диагностика	Устранение
Появление скрипа, металлического скрежета	Демонтаж, проведение осмотра	Наполнение подшипника графитной смазкой
Запах горелого	Осмотр	Замена детали
Свист при вращении ремня	Демонтаж, осмотр	Замена детали

Когда мы начинаем слышать такой свист — это не критично и не страшно, но конечно не приятно. Просто такой звук начинает указывать о начале проблем с ремнем генератора и возможном скором его выходе из строя.

Дело в том, что когда идет ослабевание ремня, генератору становится сложнее работать и не он не способен выдавать максимальный заряд. Самое страшное может быть то, когда постоянный звук генератора происходит без нагрузки и с нагрузкой. Это уже свидетельствует о том, что необходима срочная замена ремня.

Как натянуть ремень генератора на Киа Рио 3?

Как поменять ремень генератора на Киа Рио?

1. открыть капот;
2. снять с аккумулятора отрицательную клемму;
3. вывернуть болт крепления генератора на натяжной планке;
4. снять регулировочный винт с гайкой;
5. смещаем генератор к блоку цилиндров;
6. снимаем ремень со шкивов;
7. устанавливаем новый в обратном порядке;
8. подключить аккумулятор.

Как подтянуть ремень на Киа Рио

Ослабевание ремня приводит к неприятным звукам, скрипу, который раздается во время прогрева автомобиля. Если на автомобиле установлен гидроусилитель руля, натяжение производится автоматически, если его нет – работу по затягиванию нужно будет выполнить своими руками.

Техническая документация к корейскому автомобилю предполагает, что при нормальном натяжении ремень должен прогибаться не более, чем на 10–15 мм при прикладываемом усилии 100 Н (10 кгс). Для восстановления работоспособности агрегата потребуется:

• ключ с головкой на 17 и на 19;
• монтажная стальная лопатка;
• баллонный ключ.

Алгоритм выполнения работы:

• осмотреть деталь. Если она разлохмачена, имеет надрывы или следы смазки – ее придется менять;
• проверить натяжение, нажав пальцем на точку посредине детали, расположенную между шкивами коленвала и генератора;
• при помощи ключа слега ослабить гайки, удерживающие крепления генератора с держателем-кронштейном и с рычагом для натяжения;
• взять монтажную лопатку, отвести генератор в сторону и ослабить его. Под лопатку положить влажную ветошь, чтобы не повредить ей поверхности кузова;
• через нишу правого колеса добраться до коленчатого вала. Ключом ухватившись за болт его крепления, повернуть деталь на два оборота по часовой стрелке. Ремень должен подтянуться;
• еще раз пальцем проверить его натяжение. Если нужно – еще раз или два прокрутить вал;
• вернуть гайки крепления в первоначальное состояние.

Уточнить, как натянуть ремень на Киа Рио, можно на видео. Механики покажут нюансы, которые могут ускользнуть от внимания неопытного мастера.

Когда необходимо менять ремень генератора на Киа Рио

Техническая документация на корейский автомобиль предполагает, что первая замена должна производиться при пробеге в 90 тысяч километров или через 6 лет после начала эксплуатации автомобиля.

При этом даже если к 6 годам не будет достигнут необходимый пробег, замена в любом случае будет необходима, так как материалы стареют вне зависимости от интенсивности эксплуатации. Предварительно необходимо будет проверить работоспособность детали на пробеге в 60 тысяч км. Последующие замены могут делаться также каждые 30 тысяч км.

Проверка состояния ремня генератора

Срок службы приводного ремня в среднем составляет около 50 тысяч километров пробега, но на этот показатель значительно влияют условия использования. Чтобы проверить ремешок на генератор, в первую очередь следует произвести диагностику натяжения. В рабочем состоянии РГ должен проседать только на небольшое расстояние, которое регламентируется производителем машины. Здесь подробно описана схема установки, поэтому вы сможете узнать, как поменять ремень генератора при необходимости.

Также необходимо оценить состояние РГ на предмет износа либо механических повреждений. Если вы видите, что РГ начинает расслаиваться, на нем имеются следы ГСМ, то необходимо снять ремень генератора и произвести его замену на новый. Подбор нового ремешка осуществляется в соответствии с моделью транспортного средства, а также его видом.

Проверка и регулировка натяжения ремней привода вспомогательных агрегатов Kia Rio II 2005 — 2011

Инструменты:

• Балонный ключ
• Гаечный ключ рожковый 12 мм​
• Гаечный ключ рожковый 14 мм​
• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Насадка на вороток 12 мм

Детали и расходники:

​

Чтобы проверить ремни Киа Рио 2 и их натяжение, можно использовать весы-безмен, оттягивая крючком ветвь ремня.

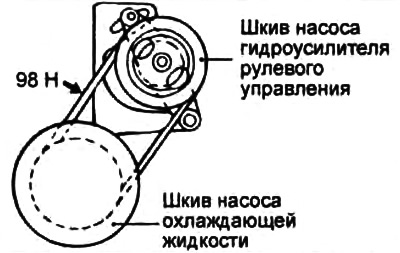

Натяжение ремня привода генератора и водяного насоса проверяют нажатием пальца на ветвь ремня между шкивами генератора и водяного насоса. При нажатии с усилием 100 Н (10 кгс) прогиб ремня должен составлять 4—6 мм.

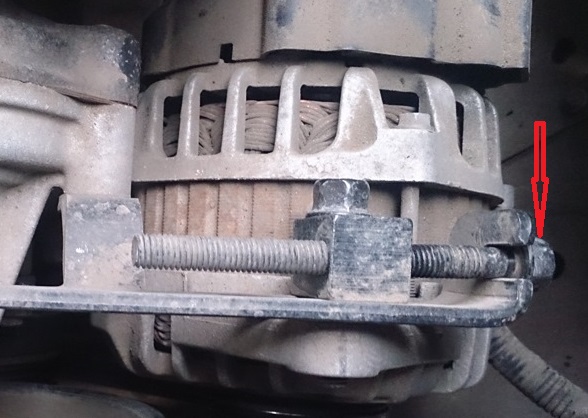

1. Для регулировки натяжения ремня ослабьте болт крепления генератора к натяжной планке.

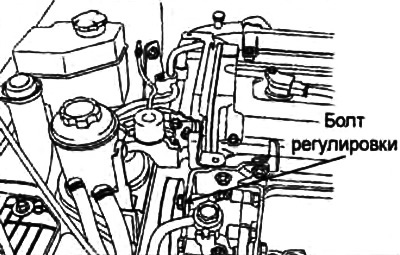

2. Вращая регулировочный винт, отрегулируйте натяжение ремня Киа Рио 2

3. Затяните болт крепления генератора к натяжной планке.

4. Проверните коленчатый вал двигателя на 3—4 оборота, после чего повторите проверку и при необходимости регулировку натяжения ремня.

Натяжение ремня привода компрессора кондиционера проверяют нажатием пальца на ветвь ремня между шкивами коленчатого вала и компрессора. При нажатии с усилием 100 Н (10 кгс) прогиб ремня должен составлять 5—7 мм.

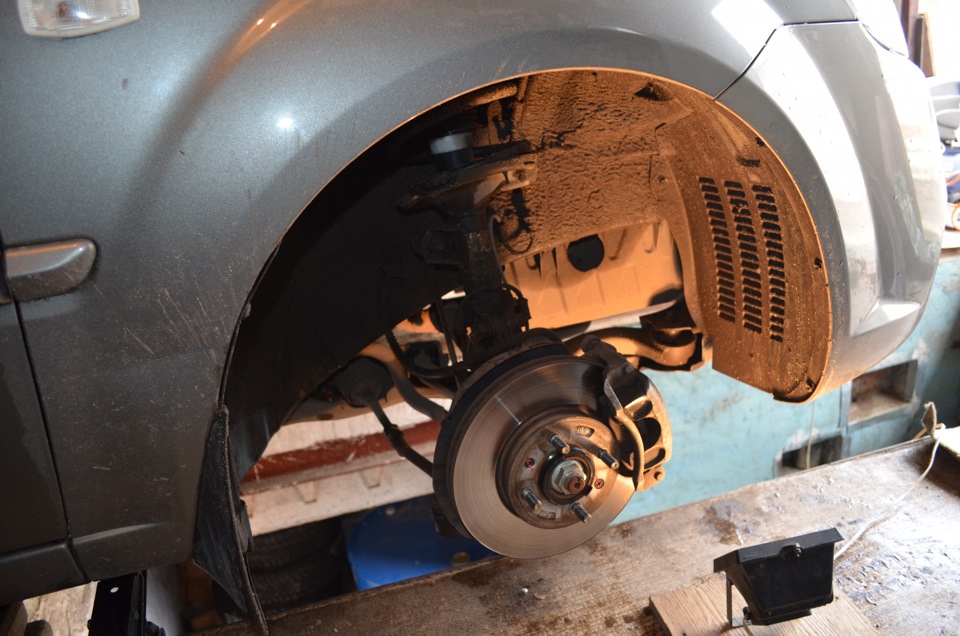

1. Для регулировки натяжения ремня снимите правое переднее колесо.

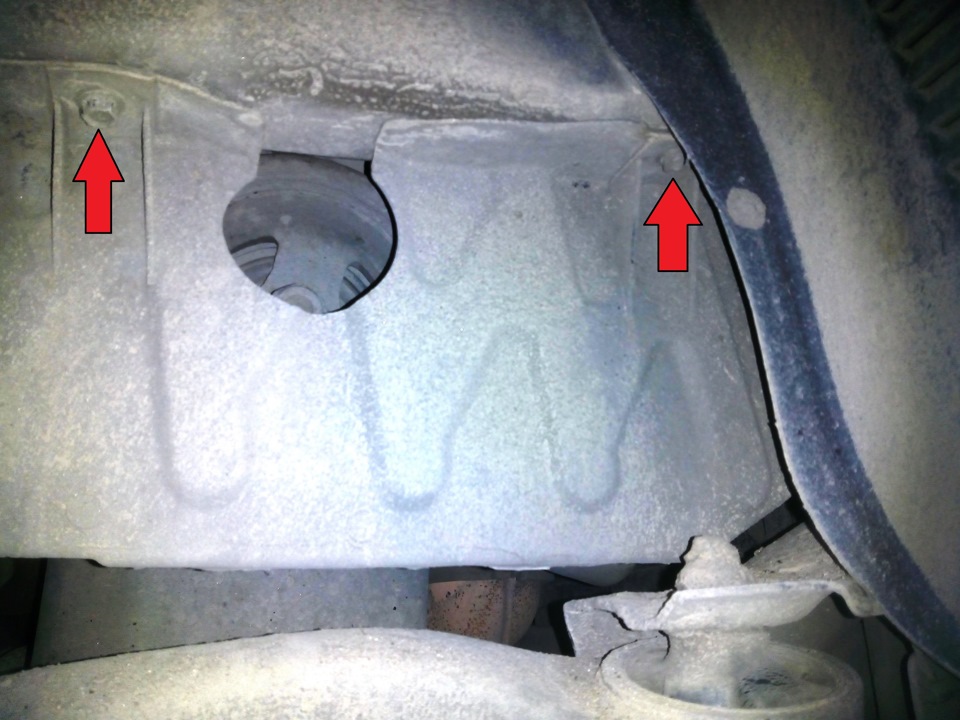

2. Снимите правую боковую часть брызговика двигателя.

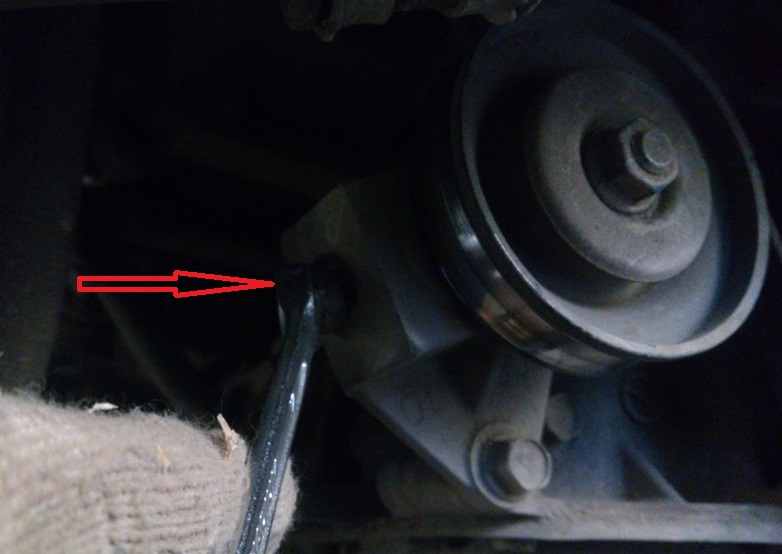

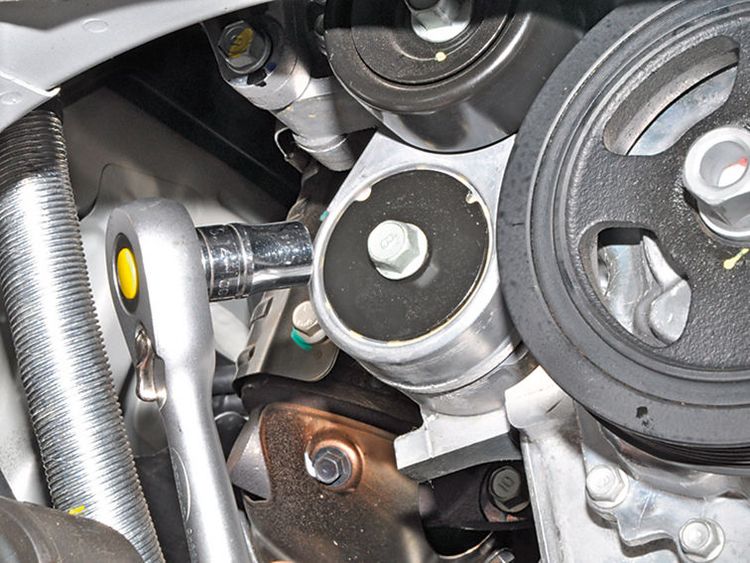

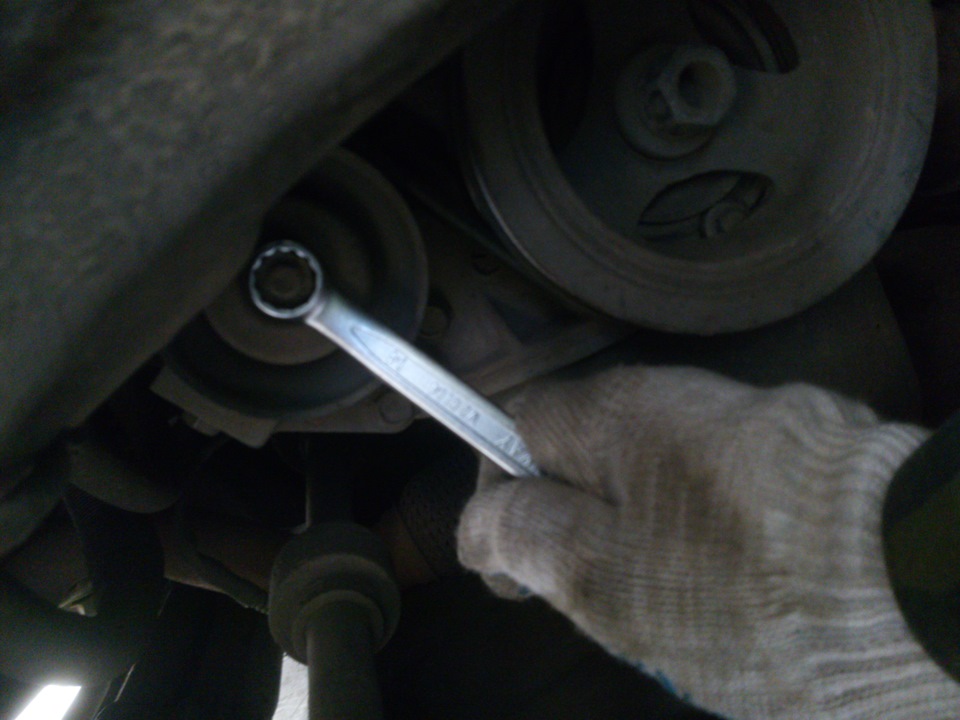

​3. Ослабьте затяжку гайки, которой крепится ролик натяжителя ремня кондиционера Киа Рио 2.

4. Вращая регулировочный винт, отрегулируйте натяжение ремня.

5. Затяните гайку оси натяжного ролика.

6. Проверните коленчатый вал двигателя на 3-4 оборота, после чего повторите проверку и при необходимости регулировку натяжения ремня.

7. Установите на место снятые детали.

Замена ремня кондиционера Киа Рио 2010

Ремень дополнительного оборудования на Рио можно снять и поставить самостоятельно. Делается это следующим образом:

• Снимаем правый брызговик двигателя.
• Ослабляем гайку натяжителя ролика ремня.
• Вращаем болт регулировки, ослабляя натяжение ремня.
• Снимаем ремень кондиционера.
• Устанавливаем новый ремень, регулируем его натяжение и затягиваем гайку.
• Возвращаем на место брызговик.

Если необходима замена ролика, её можно произвести вместе с заменой ремня.

Напомним, что Рио и Солярис технически почти идентичны, поэтому на втором бюджетном корейце работа производится также.

Как заменить насос кондиционера на Киа Рио

Чтобы заменить компрессор кондиционера, нужно сначала снять его ремень. Далее отсоедините от компрессора шланги, отсоедините разъем, отверните крепления и снимите компрессор вместе с муфтой.

Ремонт компрессора на Рио 2012 производится после его снятия.

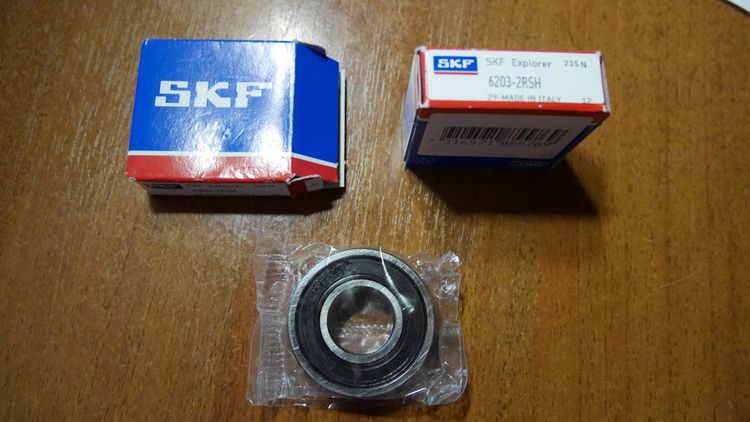

Замена подшипника на шкиве компрессора кондиционера

Чтобы заменить подшипник, нужно:

• Снять правое переднее крыло.
• Отогнуть защитный кожух.
• Отсоединить колодку проводов от компрессора.
• Отжать натяжной ролик.
• Отвернуть крепление компрессора и оставить его в висячем положении.
• Снять кронштейн компрессора.
• Снять стопорной кольцо шкива и сам шкив.
• Выбить старый подшипник.
• Установить новый подшипник и собрать детали в обратной последовательности.

Часто подшипник меняют одновременно с ремнем.

Снятие, установка и регулировка натяжения ремней привода вспомогательных агрегатов Kia Rio II 2005 — 2011

Если в автомобиле перестали работать все вспомогательные агрегаты, из моторного отсека раздается визг, быстрое вращение рулевого колеса, повышена частота вращения коленчатого вала, двигатель не охлаждается, аккумулятор не заряжается, возможно, уже износился или поврежден приводной ремень вспомогательных агрегатов.

Для замены ремня привода генератора и водяного насоса выполните следующее:

1. Выверните болт крепления генератора к натяжной планке (1) и снимите регулировочный винт вместе с гайкой (2).

2. Приложив усилие, сместите генератор Киа Рио 2 к блоку цилиндров.

3. Снимите ремень со шкивов генератора, водяного насоса и коленчатого вала двигателя.

4. Установите новый ремень генератора Киа Рио 2 и водяного насоса в порядке, обратном снятию.

5. Отрегулируйте натяжение ремня привода генератора, как описано здесь.

Для замены ремня привода компрессора кондиционера выполните следующее:

1. Снимите ремень привода генератора и водяного насоса (см. выше).

2. Снимите правое переднее колесо.

3. Снимите правую боковую часть брызговика двигателя.

4. Ослабьте затяжку гайки крепления натяжного ролика ремня привода компрессора кондиционера.

Примечание:

Не откручиваем полностью, а ослабляем.

5. Вращая регулировочный винт, максимально ослабьте натяжение ремня и снимите ремень со шкивов коленчатого вала и компрессора кондиционера.

6. Установите новый ремень в порядке, обратном снятию, и отрегулируйте его натяжение, как описано здесь.

7. Установите обратно ремень генератора Киа Рио 2 и водяного насоса, отрегулируйте его натяжение.

Меняем ремень ГРМ на Kia Rio 2 (двигатель 1.4 G4EE)

Решающее значение занимает система газораспределения в работе двигателя, ведь благодаря ГРМ происходит синхронизация подачи топлива, искрообразования, работа поршневой группы, выхлопной системы.

Корейские двигатели, в зависимости от серии, имеют также разные приводы. Так, мотор G4EE относится к серии Alpha II, работает на ременном приводе. Замена ремня ГРМ Киа Рио 2 поколения может быть профилактическим плановым мероприятием в соответствии со сроками ТО или вынужденной мерой при его порче или перескакивании.

На Kia Rio 2 устанавливается двигатель G4EE, поэтому описание смены привода газораспределительного механизма верно для этих моторов.

Интервал замены и признаки износа

Правила гласят: замена газораспределительного ремня Киа Рио 2 проводится, когда одометр наматывает новые шестьдесят тысяч или по прошествии каждых четырех лет, смотря какое из этих условий выполнится первым.

С ремнем Kia Rio 2 желательно поменять и натяжитель, иначе, если он разрушится, произойдет повреждение недавно замененного ремешка.

Вся операция для Kia Rio выполняется на яме либо с помощью подъемного оборудования.

Замену ГРМ G4EE осуществляют при проявлениях износа:

1. Подтеки на резиновом полотне
2. Микродефекты, отпадание зубьев, образование трещинок, разрезы, расслаивание
3. Образование впадин, бугорков
4. Возникновение растрепанности, разделение на слои краев

Необходимые инструменты

Для замены ГРМ Киа Рио 2 понадобится:

1. Домкрат
2. Баллонник
3. Страховочные упоры
4. Ключи-рожки 10, 12, накидные 14, 22
5. Удлинитель
6. Вороток для торцевой головки
7. Головки 10, 12, 14, 22
8. Отвертки: одна побольше, маленькая
9. Слесарная лопатка

Запчасти для замены газораспределительного привода Kia Rio 2

Помимо обозначенного инструментария для замены приводного ремешка газораспределения Киа Рио 2010 рекомендуются к приобретению:

Ремень – 24312-26050

Для процедуры установки нового ГРМ G4EE на рубеже 180 тыс. км также желательно провести обслуживание других смежных узлов Kia Rio, для чего понадобятся сопутствующие запчасти:

Натяжитель кондиционера – 97834-2D520

Меняем привод газораспределительного механизма Kia Rio 2

Перед операциями с газораспределительным приводом Киа Рио 2 поколения (двигатель G4EE) следует удалить ремни навесного.

Демонтаж ремешков генератора и кондиционера

Первоначальной задачей при смене ремешка Kia Rio 2009 является подготовка доступа к заменяемой детали. Для этого нужно:

Раскрутить анкер генератора, вытащить механизм натяжения с гайкой.

Здесь первый этап cмены газораспределительного узла G4EE завершен.

Снятие шкивов

Алгоритм действий:

1. Снизу мотора, сбоку от «штанов» глушителя, отвинтить болты, вытащить металлическую защиту сцепления. Поддон ДВС не отвинчивать!
2. Закрепить коленвал от прокручивания любым удлиненным предметом между зубьями маховика и корпусом.

Практически все подготовительные работы закончены, теперь мы еще продвинулись в смене привода газораспределения Kia Rio 2.

Демонтаж крышки и ремня газораспределения Киа Рио 2

Далее для смены привода ГРМ Kia Rio 2 снимаются защитные кожухи для доступа к ремню газораспределительного механизма G4EE.

Дальнейший алгоритм:

Снять крепеж правой подушки ДВС.

По удалению ремня ГРМ Киа Рио не вращайте валы иначе метки собьются.

Установка привода газораспределения по меткам

На данном этапе происходит самая важная часть замены ремня газораспределительного механизма Kia Rio 2007 – действия по установке нового, выставление меток ГРМ G4EE.

Алгоритм действий:

Проверка натяжения и завершение замены

Завершающий шаг смены газораспределительного ремня Киа Рио 2 заключается в контрольной проверке и установке на места всех элементов привода газораспределения G4EE и демонтированных узлов. Последовательность действий:

1. Приложить руку к натяжителю, сжать ремешок. При верной настройке зубья сойдутся не далее, чем до середины болта регулировки натяжного узла.
2. Зафиксировать винты натяжителя.
3. Вернуть все элементы на свои места, зафиксировать в порядке, противоположном удалению.
4. Натянуть ремешки всех элементов.

Как узнать что надо менять ремень генератора?

При работающем двигателе включить наружное освещение и дальний свет фар, и если в этот момент на приборной панели загорится указатель, сигнализирующий об отсутствии зарядки аккумулятора, это признак, указывающий на необходимую замену ремня генератора или на его подтяжку.

Проверка и регулировка натяжения ремней привода вспомогательных агрегатов Kia Rio II 2005 — 2011

Инструменты:

• Балонный ключ
• Гаечный ключ рожковый 12 мм​
• Гаечный ключ рожковый 14 мм​
• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Насадка на вороток 12 мм

Детали и расходники:

​

Чтобы проверить ремни Киа Рио 2 и их натяжение, можно использовать весы-безмен, оттягивая крючком ветвь ремня.

Натяжение ремня привода генератора и водяного насоса проверяют нажатием пальца на ветвь ремня между шкивами генератора и водяного насоса. При нажатии с усилием 100 Н (10 кгс) прогиб ремня должен составлять 4—6 мм.

1. Для регулировки натяжения ремня ослабьте болт крепления генератора к натяжной планке.

2. Вращая регулировочный винт, отрегулируйте натяжение ремня Киа Рио 2

3. Затяните болт крепления генератора к натяжной планке.

4. Проверните коленчатый вал двигателя на 3—4 оборота, после чего повторите проверку и при необходимости регулировку натяжения ремня.

Натяжение ремня привода компрессора кондиционера проверяют нажатием пальца на ветвь ремня между шкивами коленчатого вала и компрессора. При нажатии с усилием 100 Н (10 кгс) прогиб ремня должен составлять 5—7 мм.

1. Для регулировки натяжения ремня снимите правое переднее колесо.

2. Снимите правую боковую часть брызговика двигателя.

​3. Ослабьте затяжку гайки, которой крепится ролик натяжителя ремня кондиционера Киа Рио 2.

4. Вращая регулировочный винт, отрегулируйте натяжение ремня.

5. Затяните гайку оси натяжного ролика.

6. Проверните коленчатый вал двигателя на 3-4 оборота, после чего повторите проверку и при необходимости регулировку натяжения ремня.

7. Установите на место снятые детали.

Как поменять ролики натяжные и обводные на Киа Рио?

Свист или скрип, раздающиеся из-под капота, даже при заглушенном моторе, часто говорят о проблемах с роликами натяжения. Иногда проблему ослабевания можно решить, зная, как поменять натяжитель ремня на Киа Рио или сменить часть подшипников.

Если неприятный звук возникает все чаще и не пропадает, необходимо искать причину:

• или в самом ремне (он может надорваться, ослабеть, получить иные повреждения);
• или в роликах натяжного механизма.

Если проблема в роликах или подшипниках, их необходимо поменять. с артикулом 6203 GMB Автомобиль для этого придется загнать на эстакаду. Для работы потребуется накидной ключ с головкой на 14. Алгоритм выполнения операций:

• заглушить двигатель;
• открыть капот;
• снять минусовую клемму с аккумулятора;
• отыскать место расположения ремня, открыть крышку моторного отсека;
• ослабить и убрать ремень с ролика. Для этого следует отжать кронштейн натяжного ролика;

• открутить болт крепления ролика. Чтобы не сорвать резьбу, следует помнить, что резьба именно на этом болте обратная, против часовой стрелки. В работе вместо ключа можно использовать вороток;

• выбить из механизма старые подшипники при помощи деревянного молотка и головки на 17-19. При выбивании необходимо не повредить пластик корпуса;
• установить новые подшипники;
• собрать механизм в обратной последовательности – завернуть натяжной болт, надеть ремешок на место, восстановить питание.

Водители рекомендуют менять таким образом ролики каждые 30-40 тысяч км. Такая задача, как поменять ролик Киа Рио, требует особой щепетильности и аккуратности. Конечно, лучше это доверить профессионалу во избежание проблем и незапланированной порчи самого ролика. НО если вы все-таки решились сделать это делать сами, то видеоматериалы автолюбителей вам в помощь.

Интервал замены и признаки износа

Правила гласят: замена газораспределительного ремня Киа Рио 2 проводится, когда одометр наматывает новые шестьдесят тысяч или по прошествии каждых четырех лет, смотря какое из этих условий выполнится первым.

С ремнем Kia Rio 2 желательно поменять и натяжитель, иначе, если он разрушится, произойдет повреждение недавно замененного ремешка.

Вся операция для Kia Rio выполняется на яме либо с помощью подъемного оборудования.

Замену ГРМ G4EE осуществляют при проявлениях износа:

1. Подтеки на резиновом полотне
2. Микродефекты, отпадание зубьев, образование трещинок, разрезы, расслаивание
3. Образование впадин, бугорков
4. Возникновение растрепанности, разделение на слои краев

Особенности выбора ремня генератора

В процессе выбора деталей отдавайте предпочтение оригинальным, с заводскими каталожными артикулами. Полный перечень совместимых поисковых индексов указан в инструкции по эксплуатации техническим средством.

Иностранные аналоги имеют аналогичное качество, но стоимость на 10-15% выше. Окончательный выбор за владельцем машины.

Сколько ходят ремни?

Ремень рассчитан в основном на 50 000—100 000 км, иногда больше. Чем мощнее и сложнее мотор, тем запчасть раньше изнашивается. Но стоит учитывать еще один немаловажный момент: ничто не вечно, и у ремня есть определенный срок годности. Обычно это 5—6 лет.

Замена ремня генератора на Киа Рио – пошаговая инструкция

Инструмент: ключ «на 14», торцовая головка «на 10».

Для того, чтобы заменить ремень генератора на Киа Рио необходимо:

1. Установите автомобиль на подъемник, или поддомкратьте правое переднее колесо, предварительно затормозив автомобиль стояночным тормозом и установив под задние колеса противооткатные упоры.
2. Снимите защиту картера (если установлена) и правый брызговик двигатели (см. тут). Снимите правое переднее колесо.

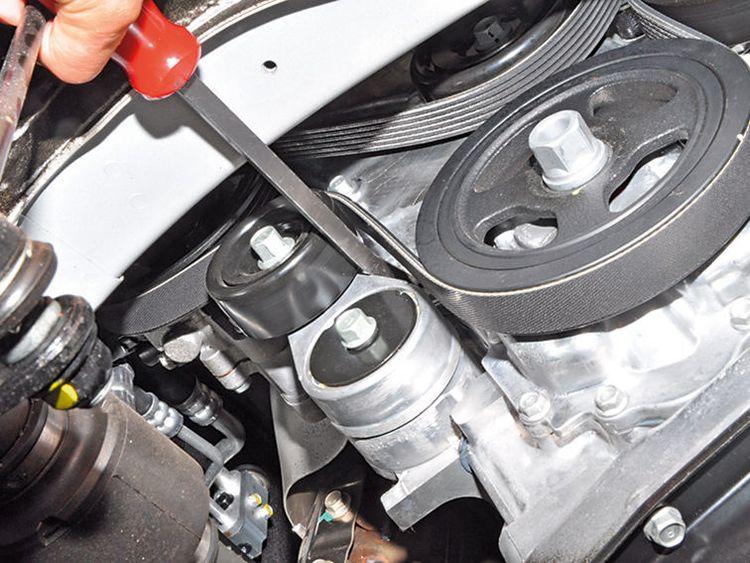

3. Поверните ключом ролик натяжного устройства против часовой стрелки для ослабления натяжения ремня и снимите ремень со шкива натяжного устройства.
4. Снимите ремень привода генератора и вспомогательных агрегатов.
5. Установите ремень привода вспомогательных агрегатов в порядке, обратном снятию.
6. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах

Информация актуальна для автомобилей КИА Рио 3 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска, с кузовом седан, с бензиновыми двигателями объемом 1.4 л (107 л.с), 1.6 л (123 л.с.). Для иных вариантов двигателя инструкция может отличаться.

Ремень привода насоса гидроусилителя рулевого управления

1. Проверьте прогиб ремня, нажимая с усилием 98 Н (10 кг) на его обратную (нерабочую) сторону в центре пролета ремня между шкивами, как показано на рисунке. Отрегулируйте прогиб ремня, если он не соответствует номинальному значению.
Примечание: значения прогиба ремня см. в таблице «Проверка и регулировка ремней привода навесных агрегатов».

2. Регулировка натяжения ремня привода насоса гидроусилителя рулевого управления,
а) Ослабьте болт регулировки натяжения ремня на насосе гидроусилителя рулевого управления.

б) Установите рычаг между кронштейном крепления насоса гидроусилителя рулевого управления и насосом и, перемещая насос, отрегулируйте прогиб ремня так, чтобы он соответствовал номинальному значению.
в) Затяните болт регулировки натяжения ремня на насосе гидроусилителя рулевого управления.
г) Проверьте прогиб ремня и, при необходимости, повторите процедуру регулировки.
Внимание: проверку прогиба ремня следует производить после проворачивания шкива насоса гидроусилителя рулевого управления на один или несколько оборотов в нормальном направлении вращения.

Необходимые инструменты

Для замены ГРМ Киа Рио 2 понадобится:

1. Домкрат
2. Баллонник
3. Страховочные упоры
4. Ключи-рожки 10, 12, накидные 14, 22
5. Удлинитель
6. Вороток для торцевой головки
7. Головки 10, 12, 14, 22
8. Отвертки: одна побольше, маленькая
9. Слесарная лопатка

Где находится ремень генератора?

Чаще всего ремень генератора вы найдёте с левой стороны от мотора (если стоять лицом к автомобилю). Прежде чем приступить к осмотру ремня следует вынуть ключ зажигания и отсоединить провод «-» от аккумулятора.

Распространенные вопросы

Теперь давайте рассмотрим общие вопросы, связанные с ремнем генератора, но не касающиеся его замены.

Проверка натяжения

Есть два подхода: визуальная оценка и физическая.

Визуальная оценка состояния:

1. машина на ровной поверхности, передача нейтральная, ручник снят, капот открыт;
2. не заводим авто — включили 5 передачу;
3. открыли капот, нашли генератор: толкаем машину назад, упираясь в бампер;
4. осматриваем нужную деталь по всей длине: есть разрывы или трещины? Нужно менять.

Физическая оценка:

1. если есть инструмент с измерением силы давления: жмем на ремень с усилием 10кг*с – прогиб должен быть не более 10мм;
2. нет специального инструмента: пробуем повернуть поперек – он должен поворачиваться не более чем 90 градусов.

Как подтянуть ремень генератора на Киа Рио

Раздел касается только машин с натяжителем. Нет – меняйте деталь или смотрите выше, как его поставить.

Последовательность:

1. используем накидные ключи 8, 19;
2. ключ 19 набросить на ходовой винт;
3. ключ 8 на контргайку;
4. страгиваем;
5. теперь можно крутить ходовой винт: по часовой для ослабления, против часовой для натяжки;
6. получили нужный результат — затянуть контргайку.
