Противотуманные фары для Киа Рио: установка, инструкция

Решение вопроса

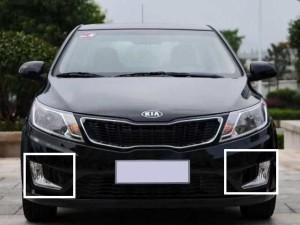

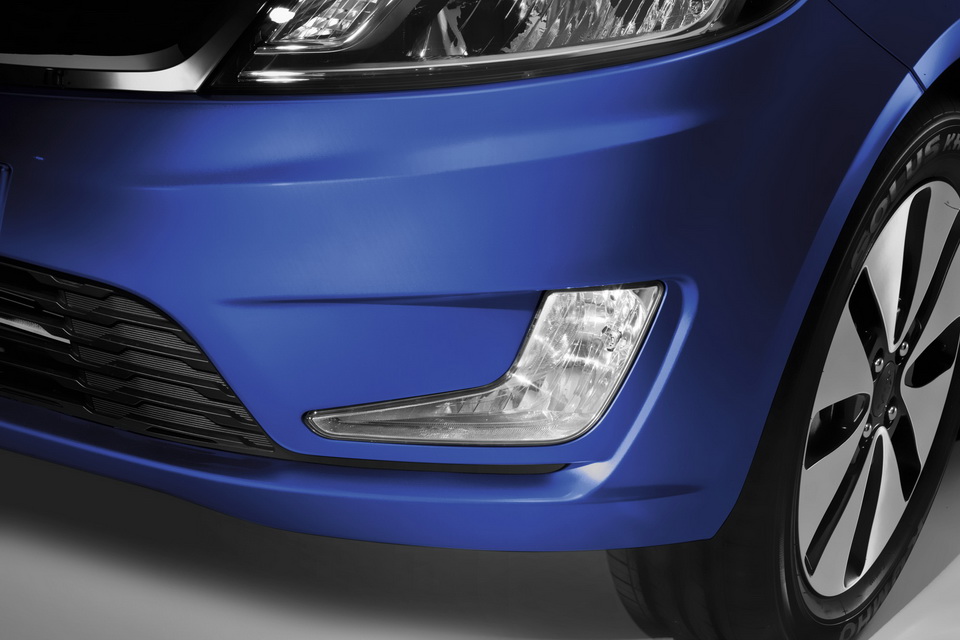

Оригинальная форма противотуманных фар делает автомобиль более выразительным

Покупаем ПТФ

При современных интернет-возможностях приобрести нужные нам запчасти не составит труда, тем более, что экономия с лихвой покроет все издержки. Более того, даже их покупка в автомагазине окажется выгоднее, если понимать, на что именно обращать внимание.

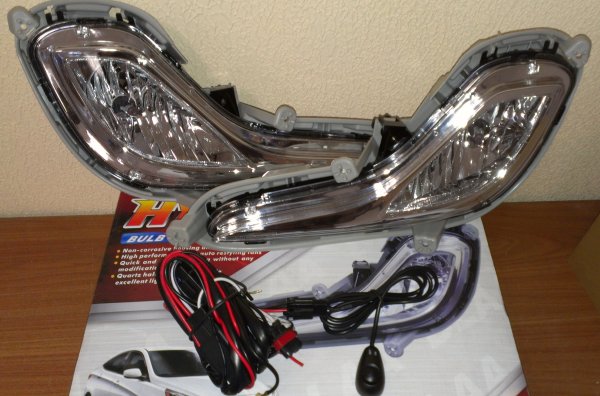

Еще немного и вожделенный комплект ПТФ будет у вас в гараже

Обратите внимание! Противотуманки лучше выбирать по артикулу. Все производители придерживаются его, и противотуманные фары на Киа Рио не исключение.

Разбираемся в артикулах

Наиболее рекомендуемые и экономически оправданные фары для нашей модели производят:

• Valeo;
• Depo;
• Hella.

Но товаров на сайте производителе много, а как выбрать нужное – не все понимают.

Рассмотрим заказ ПТФ на примере производителя DEPO:

• Первые три цифры артикула обозначают марку автомобиля;
• Цифра после дефиса обозначает тип. 11 — это обозначение фары;
• Два следующих знака обозначают порядковый заводской номер;
• Буквы L или R указывают на то, левая или правая фара (по ходу движения);
• Если стоит буква N – значит, левая и правая фары одинаковые;
• Буква P означает, что комплект парный (из двух фар – поштучно не продается).

Обратите внимание! Буквы LD или RD в артикуле обозначают, что фары изготовлены либо под европейский, либо под японский стандарт.

Производитель	Элемент	Код (артикул)
DEPO	Фара с электрокорректором	2231114RLDEMY
DEPO	ПТФ правая	223-2003R-AQ
DEPO	ПТФ левая	223-2003L-AQ

Также артикул может содержать:

• Букву Q – на данную фару получено 2 сертификата (американский — SAE и европейский E-MARK);
• Буква E информирует, что на фару отдельно получен европейский сертификат;
• Буква S — отдельно американский;
• Буква M информирует, что данная фара предназначена под корректор.

Справочно: Цифры в конце артикула обозначают цвета. В частности, двойкой (2) обозначают черный, шестеркой (6) – серый. А если цифра в конце артикула отсутствует, значит, цвет – хром.

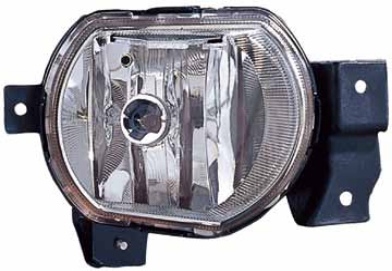

ПТФ от DEPO для Киа Рио

Выбираем противотуманки

Что подходит

В такой ситуации у владельца автомобиля Киа Рио есть два варианта:

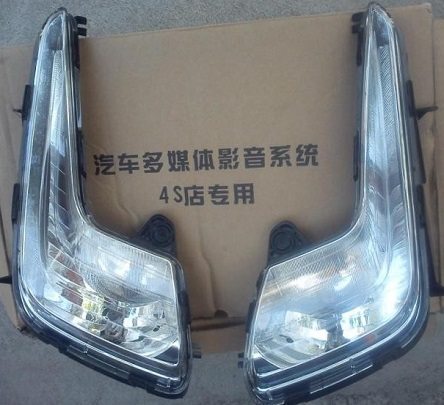

1. Приобрести оригинальные ПТФ, напоминающие по форме бумеранги;

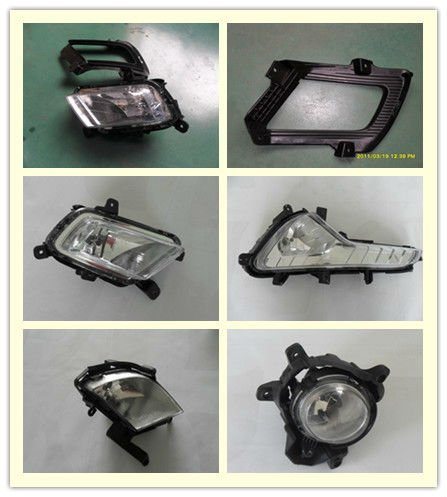

2. Купить фары иной конфигурации вместе с установочными комплектами.

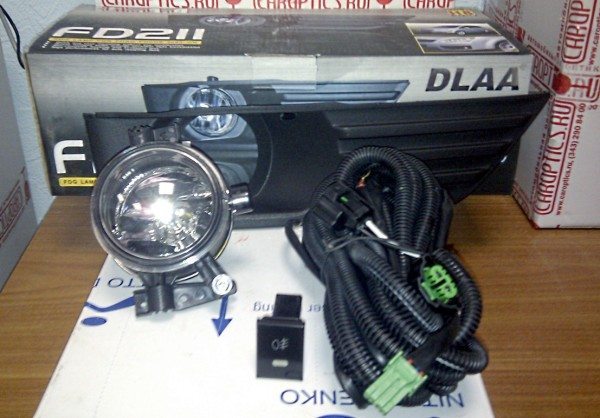

Совет: выбирая второй вариант, ищите в каталогах автозапчастей установочные комплекты от производителей DEPO или DLAA.

На что обратить внимание

Вне зависимости от того, что вы выбираете – фирменные ПТФ или продукцию сторонних компаний, выпускающих запчасти для Kia Rio, при заказе следует обращать внимание на маркировку:

1. ПТФ идут без ламп накаливания, если в конце артикула не указана буква A;
2. Наличие накладок для бампера или их отсутствие также отображено в описании;
3. Для оригинальных «бумерангов» следует заказывать пару с индексами L (левая – по ходу движения) и R (правая);
4. При заказе круглых или квадратных индекс N означает, что обе фары одинаковы.

Обратите внимание!
При заказе ПТФ вы должны учитывать, что в случае повреждения фары купить взамен можно только те, которые не имеют в индексе буквы P.
Имеющие подобную маркировку фары продаются только попарно.

Передние противотуманные фары

Установка ПТФ на Kia Rio своими руками выполняется следующим образом:

1. Отсоединяем отрицательную клемму аккумуляторной батареи.
2. Снимаем четыре клипсы над колесом, как показано на фото ниже, и три — снизу.

3. Далее отгибаем пыльник и отсоединяем разъем от лампы.
4. Теперь поворачиваем лампу по часовой стрелке и вытаскиваем ее.

5. Заменяем перегоревшую лампу новой, соблюдая указанные выше правила.
6. Выполняем перечисленные действия в обратном порядке и проверяем лампу на работоспособность.
7. Повторяем процедуру для другой стороны.

Главные правила

Нередко случается так, что автолюбитель тратит немало времени на замену лампы, а потом вынужден повторять это процедуру, чтобы исправить свои ошибки. Во избежание такой ситуации рекомендуем придерживаться четырех простых правил:

1. Заменять лампы можно, только когда они полностью остыли.
2. Их нельзя трогать пальцами — удобнее всего надеть перчатки.
3. Проверять работу лампы допустимо, когда ее установка окончена.
4. Недопустимо устанавливать колбы с трещинами или другими повреждениями.

Устанавливаем противотуманки на Rio 3

Установка ПТФ на Киа Рио 3 поколения начинается с демонтажа бампера с последующим снятием штатных пластиковых заглушек. Они зафиксированы саморезами, которые в дальнейшем используются для крепежа левой и правой туманки. Далее монтируется электропроводка в следующем порядке:

1. Отсоединяются обе клеммы от аккумуляторной батареи;
2. Минусовой провод противотуманок Kia Rio 3 удобней всего посадить на усилитель переднего бампера, высверлив отверстие под болт размером М5;

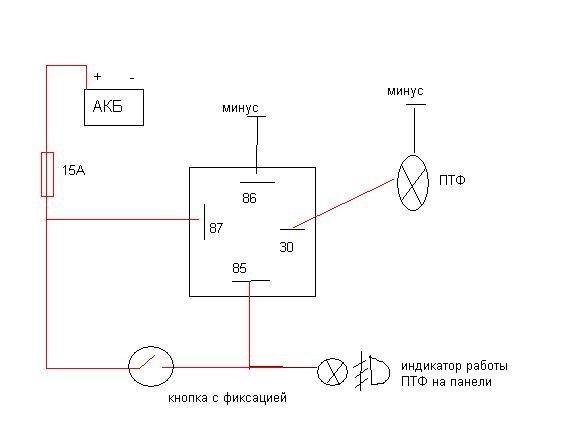

3. На следующем этапе протягивается проводка к четырех контактному силовому реле. Каждый контакт пронумерован:

• к 86 подключается постоянный минус;
• к 87 через предохранитель протягивается проводник с постоянным плюсом;
• к 85 – управляющий плюс;
• от 30 подаётся плюс на ПТФ.

Перед тем, как приступить к включению в цепь реле 23,3777, рассмотрим его принцип действия. На ножке шестогоконтакта находится управляющий плюс. В момент появления «массы» на ножке под номером пять происходит переброс контактной части на 1 и 4 ножке. Соответственно наблюдается либо их замыкание, либо размыкание в зависимости от первоначального положения. В момент снятия «+» с шестой контактной ножки реле возвращается в исходное положение, то есть размыкается.

Схема подключения реле 23,3777:

• 1 – необходимо подвести постоянный «+», можно напрямую от силового реле с ножки под номером 87;
• 2 – не задействован;
• 3 – «масса»;
• 4 – подводится управляющий плюс от 85 контакта. Если планируется задействовать световой индикатор включенного положения противотуманных фар Киа Рио 3 поколения, то далее провод протягивается либо напрямую к соответствующей лампочке на приборной панели, либо лампу включающей кнопки;
• 5 – подсоединяется постоянный минус от кнопки включения ПТФ, которая кратковременно замыкает цепь в момент нажатия;
• 6 – подводится управляющий «+», лучше всего от габаритных огней.

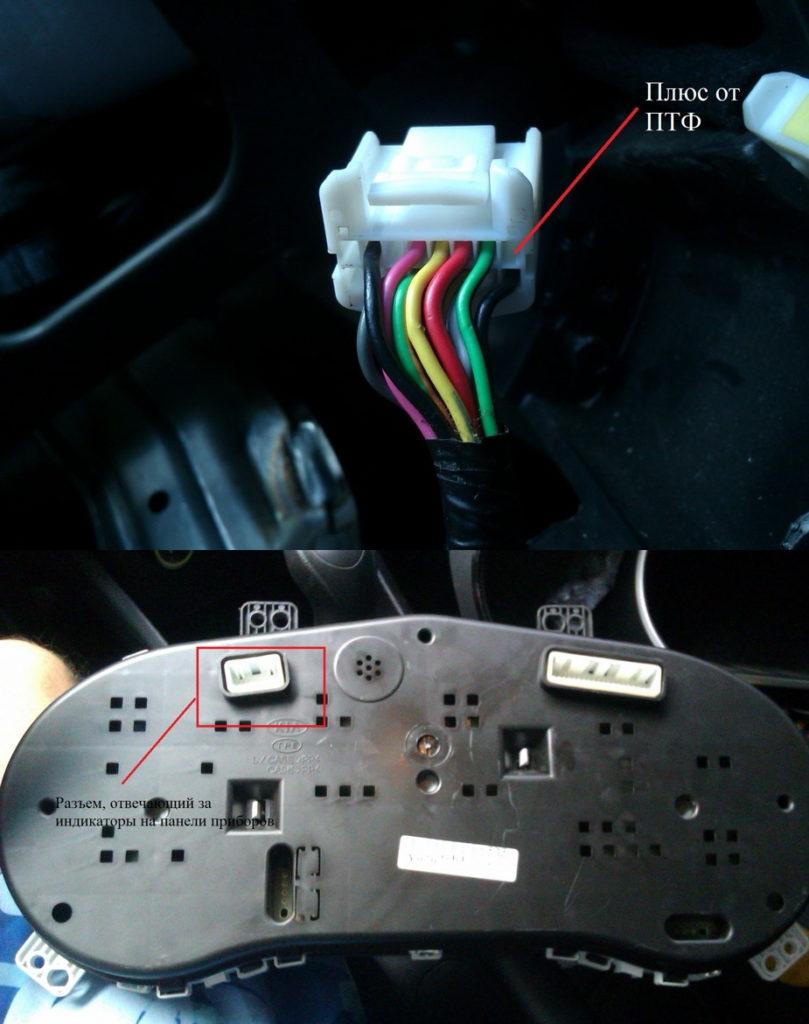

При желании на заключительном этапе осуществляется подключение светового индикатора включенного положения ПТФ Kia Rio 3 поколения на приборной панели.

Противотуманные фары на Kia Rio: что делать, когда их нет

Как быть, если при покупке Киа Рио средств не хватает на максимальную комплектацию? Опытные автолюбители считают, что достаточно приобрести автомобиль в комплектации Comfort, а недостающие элементы докупить и установить самостоятельно.

Нет противотуманок? Не беда! Вопрос решаемый!

выбор

Обычно автомобили Рио отлично укомплектованы. Но есть и такие модели (Киа Рио Комфорт), которые продаются без дополнительных элементов, цена на них несколько ниже. В этом случае вместо ПТФ на бампере стоят заглушки. Водителю остаётся выбрать либо оригинальные, похожие на бумеранги, либо приобрести противотуманные фары другой формы, но с установочным комплектом.

Наиболее подойдут:

• Depo;
• DLAA;
• Hella.

При покупке обратите внимание на маркировку. Если решили брать «бумеранги», проверьте: на них должны стоять буквы L (левая) и R (правая). При приобретении фар другой формы: квадратной или круглой, найдёте букву N (обе лампы одинаковы).
В некоторых комплектах предлагаются и дневные ходовые огни.

Правила использования

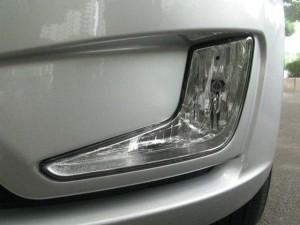

Почти на всех Киа Рио выпуска 2011, 2012, 2013, 2014 предусмотрены противотуманки в комплектации. Обычно ПТФ находятся симметрично продольной оси Kia Rio в 40 см от боковой плоскости автомобиля. Высота размещения 25 см и выше. Противотуманные фары любых моделей Kia находятся ниже фонарей ближнего света. Такое расположение позволяет освещать дорогу перед машиной во время тумана, в дождь; жёлтые огни не отражается в каплях, а распространяются дальше, поэтому улучшается видимость.

Используя противотуманные лампы, водитель Rio должен придерживаться правил:

• если видимость ограничена и меньше 100 м при включенных фонарях дальнего света, включайте противотуманные как дополнительное освещение, не выключая дневные ходовые;
• если видимость более 100 м, включайте ПТФ вместе с фонарями ближнего света;
• не размещайте фары на крыше Киа Рио, они не будут выполнять своей задачи: огни могут ослепить встречную машину и привести к ДТП.

Эти лампы предназначены для освещения дороги в сложных погодных условиях, но не являются украшением, предметом любования.

Самостоятельная установка

Итак, противотуманные фары Киа Рио куплены и предстоит их установка на автомобиль. Наиболее простой вариант – со снятием переднего бампера, поскольку монтаж через подкрылки в передних крыльях требует наличия подъемника.

Обратная установка бампера с ПТФ пройдет намного проще

Предостережение! Не прикладывайте усилий при снятии бампера – только когда все саморезы будут выкручены и отжаты все защелки, он легко снимется с автомобиля. Если чувствуете усилие – не поленитесь, посмотрите в чем дело. Наверняка вы пропустили крепежный элемент.

Ваша задача заключается в следующем:

• От блока предохранителей проложить 2 жгута проводов;
• Вывести их к месту, где будут установлены противотуманные фары Киа Рио;
• Третий жгут проводов вывести в салон автомобиля;
• Закрепить их пластиковыми хомутами;
• Установить реле в блок предохранителей.

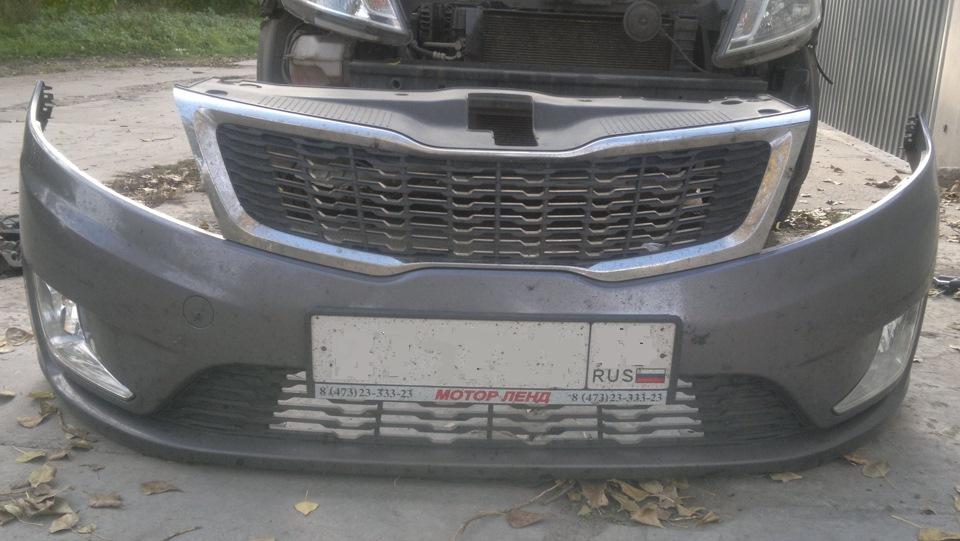

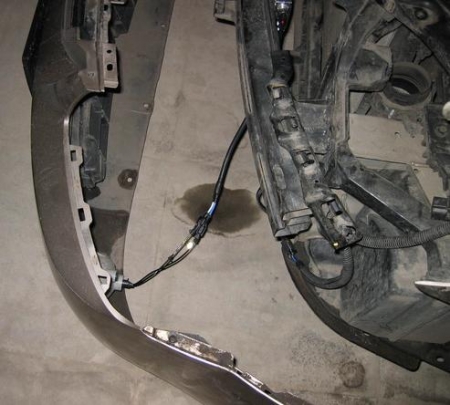

На фото – снятый передний бампер с подключенными ПТФ
