Ремонт рулевой рейки «Киа Рио»: от причин поломки до замены

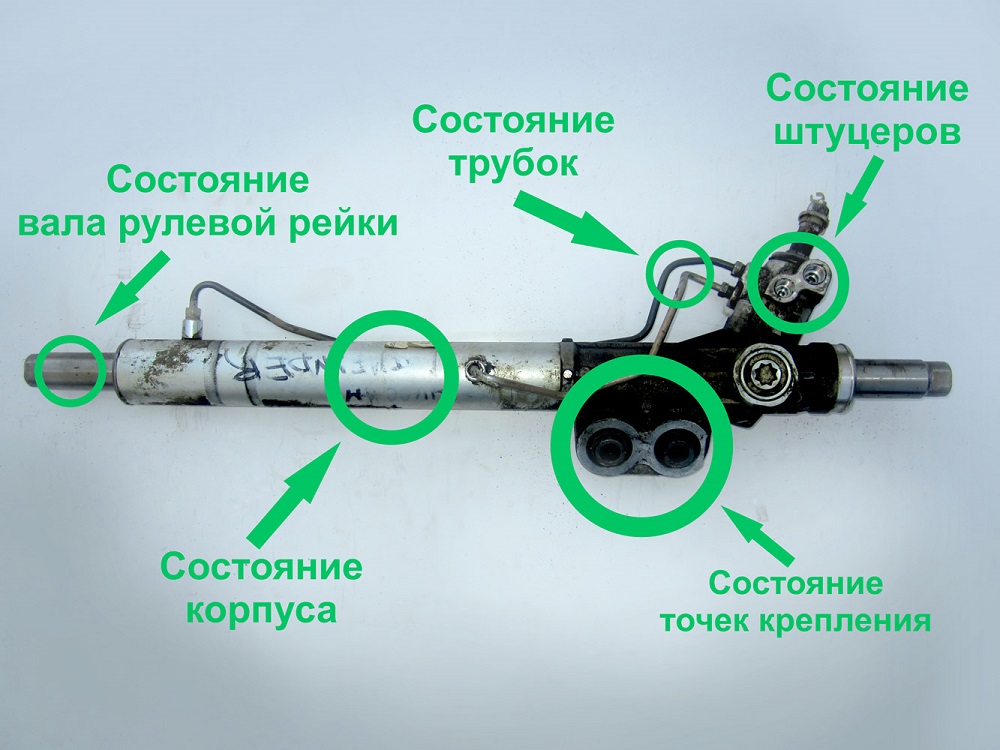

Признаки поломки

Рулевое управление многих автомобилей выглядит как реечная система из нескольких компонентов. Все части время от времени изнашиваются, по отдельности или несколько сразу. Своевременное обслуживание может означать разницу в цене между мелкими неудобствами и капитальным ремонтом.

Существует несколько знаков, которые предупреждают о возможной проблеме с рейкой любого Kia Rio, даже с рестайлингом.

• Очень тугой руль. Проблемы с гидроусилителями и с электроусилителями похожи, только первый может потечь. Но по большей части «Киа Рио» 3 идет с гидроусилителем руля. Он приводится в действие насосом, который создает давление масла, что позволяет легко управлять рулевым колесом. Когда руль труднее повернуть, чем обычно, то это потому, что рулевой механизм или коробка передач перегреваются или ослабевает давление.
• Утечка из гидроусилителя. Ее легко распознать по запаху горячего масла. Оно красноватого оттенка и стекает с задней части двигателя. Но есть шанс, что дело в неполадках самого гидроусилителя, так как его составные части: насос, резервуар или трубопроводы тоже могут вызывать утечки.
• Скрежет при поворотах руля. Избыточное тепло вызывает контакт металла с металлом и создает громкий скрежет при повороте налево или направо.
• Запах горящего масла. Менее распространенный признак повреждения. В этом случае нужно немедленно остановить автомобиль. Продолжение движения при перегреве рулевого механизма может привести к возгоранию и серьезным повреждениям.

Прежде чем сделать вывод о проблемах в рулевой рейке, нужно проверить внутренние и внешние рулевые тяги, усилитель. По отдельности эти симптомы могут означать неполадки в нескольких разных частях автомобиля, но если они наблюдаются все вместе, то дело точно в рейке.

Подведем итоги

Автомобиль Киа Рио 3 – сложная конструкция, требующая к своей персоне постоянного и повышенного внимания. Для обеспечения комфорта и безопасности необходимо постоянно осуществлять ревизию узлов и систем, а также выполнять ремонт рулевой рейки или замену.

Качество работы рулевого управления и скорость его срабатывания обеспечивают безопасность дорожного движения. Появляющиеся проблемы с проворачиванием руля часто связаны с рулевой рейкой.

Знание, как подтянуть рейку на Киа Рио поможет избежать опасных дорожных ситуаций.

Узлы и системы Киа Рио чаще всего изнашиваются быстрее сроков, установленных производителем в технической документации. Это связано с особенностями эксплуатации конкретного автомобиля.

Рулевая рейка выходит из строя чаще всего из-за неровностей дорог, недостаточно высокое качество амортизации приводит к ее неисправностям. Понять, что возникла проблема, можно по стуку или шуму, появляющемуся в районе передней подвески.

Исходя из наблюдений механиков, износ рулевой рейки на Kia Rio при ежедневной постоянной эксплуатации ТС наступает через 6-8 месяцев, это значит, что у большинства водителей, пользующихся автомобилем 3-4 часа в день, срок ее замены подходит через 2 года. Не всегда необходима замена, достаточно иногда провести ремонт или подтяжку.

Рулевая рейка Киа Рио: причины выхода из строя

Их много. Но все можно объединить в две группы: естественный износ и неправильная эксплуатация. Регулярно нарушая требования Инструкции по эксплуатации автомобиля мы сокращаем срок службы всех узлов и механизмов машины.

Наиболее часто встречаются такие отклонения от нормы, как:

• увеличение пробега машины между плановыми ТО;
• не аккуратная езда по неровностям;
• редкая мойка машины;
• несвоевременное обращение к специалистам СТО при возникновении неисправностей.

Увеличить срок службы рейки может неукоснительное соблюдение всех требований производителя и регулярное (не менее 2 раз в год) проведение диагностики рулевого управления на специальном оборудовании СТО.

Только такое отношение позволит выходить заложенный ресурс в 200000 км, и даже перекроет его.

Заклинивание зубчатой передачи

Заклинивание руля – симптом очень нехороший. К сожалению, благодаря стоящему на Киа Рио гидроусилителю руля, водитель может не сразу обнаружить эту неисправность. Так, внезапный хруст, раздавшийся во время поворота рулевого колеса, либо затрудненное вращение руля – это, скорее всего, следствие попадания между направляющей шестерней и рейкой постороннего предмета.

Последствия этого могут оказаться самыми печальными: поломка или деформация зубьев рейки либо шестерни. Симптомы этой неисправности таковы:

• стук и вибрация, ощутимые во время вращения рулевого колеса;
• внезапно образовавшийся в рулевой колонке люфт;
• затруднения при повороте рулевого колеса.

Важно! Каждый из этих симптомов в отдельности может говорить о разных неисправностях. Так, например, если вы почувствовали, что к рулю приходится прикладывать большие усилия, нежели раньше, то причиной тому может стать и выход из строя ГУР, а люфт может свидетельствовать об износе наконечников, шаровых опор, кардана рулевого вала и не только. Но все они вместе указывают именно на поломку зубчатой передачи реечного механизма.

Если на рейке или шестерне повреждены один или два зуба, автомобиль полностью не утратит управляемость – конструкторы автомобиля позаботились о том, чтобы максимально обезопасить и саму машину, и водителя. Тем не менее, люфт системы рулевого управления будет настолько сильным, что водителю придется буквально «ловить дорогу». Так что лучше все-таки не рисковать, а доставить автомобиль в автосервис на эвакуаторе.

Часто задаваемые вопросы

Как проявляются проблемы с рулевой рейкой?

Характерные признаки неисправности рулевой колонки: стук при проезде неровностей, неадекватное поведения руля (заклинивание, люфты), отсутствие обратной связи с колесами, отклонение от траектории при прямолинейном движении. На автомобилях с ГУР возможно самопроизвольное вращение руля, появление следов жидкости под автомобилем.

Как быстро проверить рулевую рейку не снимая?

Для предварительной быстрой проверки рулевой рейки достаточно ударить по боковой части шины колеса стоящего автомобиля. Если при этом будет слышен характерный стук, скорее всего, неисправна рулевая рейка или наконечники.

Как проверить контрактную рулевую рейку?

Самостоятельно проверить контрактную рулевую рейку можно визуально, убедившись в отсутствии повреждений на корпусе, а также вращая рулевой вала и наблюдая за работой механизма. Состояние зубцов и втулок можно продиагностировать лишь косвенно по отсутствию люфтов. Более достоверная диагностика контрактных и б/у рулевых реек возможна на стенде в СТО.

Причины поломки

Основные поломки рулевой установки связаны с неправильной эксплуатацией или с износом. Из-за старого сгоревшего масла в ГУР или его низкий уровня, к которому приводит утечка, рулевое колесо Kia Rio поворачивается с трудом.

Любой автомобиль с гидроусилителем руля требует периодической замены масла. Если продолжить эксплуатировать машину на подгоревшем масле, то эта жидкость в дальнейшем спровоцирует повышенный износ рабочих частей насоса.

Износу подвержены все части механизма. Может потребоваться замена втулки рулевой рейки «Киа Рио», но чаще всего это касается самой загруженной области — между зубчатой основой и шестерней. Зубья здесь со временем могут разрушаться и начинать стучать.

Типы ремонта

Чтобы устранить неисправности существует три основных метода, выбор которых зависит от причины и серьезности проблемы.

Первый метод самый простой — очистка механизма от грязи. Это несложно, рейка легко разбирается, очищается и собирается обратно.

Второй метод более серьезный. Здесь также нужно будет все почистить и с помощью ремкомплекта заменить те части, которые износились.

При третьем методе устранения проблемы нужна полная замена рулевой рейки «Киа Рио» 3 на новую. Это необходимо, когда ремонт не помогает или степень износа слишком высока.

Очистка от мусора и грязи

Очистить рейку от накопившейся грязи не трудно. Но есть более сложная задача — загрязнение жидкости ГУР. Рекомендуется проверить масло в старой стойке, независимо от причины ее замены. Если есть какие-либо загрязнения в масле, то также нужно заменить насос и шланги. Если эти детали не заменять, то высоки шансы, что рейка снова выйдет из строя. Приняв некоторые меры предосторожности, можно правильно установить рулевую рейку и избежать потенциально опасных ситуаций.

Замена испорченных деталей

Чтобы заменить один или несколько изношенных механизмов на рулевой рейке, понадобятся специальные инструменты и оригиналы деталей. Без них сделать все своими руками невозможно.

Даже если у кого-то в гараже есть необходимые приспособления и оборудование, то недостаточно просто установить вновь собранную рейку на место. Перед установкой и эксплуатацией она должна быть тщательно проверена и отрегулирована. Это можно сделать только с помощью диагностического стенда, какими пользуются механики в автосервисах. Это непременно повлияет на стоимость, но непроверенная рейка быстро выйдет из строя снова.

Полная замена рулевой рейки Kia Rio

В тех случаях, когда отремонтировать рейку невозможно или замена отдельных ее частей не поможет исправить проблему, приходится менять ее целиком. Это бывает, когда время работы, отведенное этой детали, вышло, и она износилась даже при правильной эксплуатации.

Поменять рулевую рейку «Киа Рио» 3 проще, чем разбирать ее, менять отдельные части, собирать, проверять и ставить обратно. Но полная замена тоже требует регулировки и диагностики, которую могут сделать только в автосервисе. Самостоятельная работа не дает гарантии того, что все сделано правильно.

Люфт рулевой рейки Киа Рио: причины образования и способы устранения

В первом случае управление автомобилем окажется сильно затруднено, так как машина перестанет моментально откликаться на вращение руля – прежде чем колеса начнут поворачиваться, водителю придется, в зависимости от величины люфта, на какой-то угол вращать колесо «вхолостую». ПДД запрещают эксплуатацию автомобиля, если так называемый суммарный люфт системы рулевого управления превышает 10 градусов.

Важно! Суммарный люфт складывается из всех люфтов рулевой колонки: люфта самого рулевого колеса, между направляющей шестерней и рейкой, между рейкой и наконечниками и между наконечниками и собственно колесами.

В этом случае ремонт рулевой рейки Киа Рио будет заключаться в разборке всего механизма, определении наиболее изношенных его элементов и замене их на новые.

Причина люфта чаще всего кроется именно в износе деталей подвижных соединений. Если этот износ невелик, то избавиться от люфтов можно, просто отрегулировав механизм. Но уж коли какие-то из деталей изношены достаточно сильно, то без их замены не обойтись.

Важно! Полностью остановить процесс износа невозможно – это касается абсолютно всех механизмов и узлов автомобиля. Однако замедлить этот процесс вполне по силам каждому владельцу Киа Рио. Для этого необходимо регулярно следить за их смазкой и состоянием сальников, чтобы исключить утечку масла.

При первых же признаках люфта в системе рулевого управления следует как можно скорее обратиться в автосервис. На ранних этапах его появления справиться с ним можно без замены комплектующих.

Не забывайте, что люфт имеет свойство разрастаться, как раковая опухоль, и именно он является основной причиной ускоренного износа деталей.

Так, если после стоянки автомобиля на асфальте под его капотом образовалось масляная пятно, вполне вероятно, что это «потекла» рейка. Перво-наперво проверьте целостность сальников. А если течь сопровождается люфтом, пусть даже небольшим, обратитесь в автосервис на диагностику рулевой рейки – чем раньше вы это сделаете, тем более высока вероятность того, что для устранения неисправности не потребуется замена деталей.

Как снять и подтянуть рулевую рейку на Киа Рио?

Автовладельцу потребуется обычный набор инструментов, а также головка на 17, прикрепленная к металлической рукоятке (торцованная головка). Работа проводится в гаражных условиях, с помощником, который потребуется для выполнения физически тяжелых операций и вращения руля, в следующем порядке:

• снимается отрицательная клемма с аккумулятора;
• ключом ослабляется болт, расположенный в центре карданного вала;
• передняя часть автомобиля поднимается на домкрат;
• снимаются защелки и две прочные клипсы, удерживающие защиту (пыльник), работу нужно проводить осторожно, они могут сломаться;
• на подрамнике выкручиваются два винта, после этого ослабляются 2 гайки, они поднимаются до верха резьбы шпильки;
• подрамник опускается на получившееся расстояние, его удерживают не до конца вывернутые гайки;
• помощник должен обеспечить опускание переда автомобиля на минимально допустимую высоту, колеса должны получить нагрузку, максимально возможную в данных обстоятельствах, при этом подрамник не должен быть нагружен;
• открывается доступ к пробке, которую необходимо достать торцованной головкой на 17 на удлинителе;
• ослабляется прижимной винт;
• помощник, не садясь в машину, несколько раз вращает руль влево-вправо;
• рейка начинает постукивать, пробка затягивается до момента полного прекращения посторонних стуков. Динамометрический ключ должен показать напряжение при затяжке примерно 10 н.м. Здесь важно не перетянуть;
• сборка проводится в обратном порядке.

После затяжки необходимо дополнительно проверить работоспособность автомобиля и рулевого управления на площадке до выезда в город. Весь технологический процесс должен занять не более часа.

Любые узлы и механизмы автомобиля со временем имеют свойство выходить из строя, в том числе и рулевая рейка. Некоторые агрегаты можно своевременно починить, а для некоторых следует применять иное действие – замену. К числу первых можно отнести наружные панели кузова и прочие несущественные узлы, а в роли вторых выступают агрегаты, непосредственно отвечающие за безопасность. К таковым узлам можно справедливо относить рулевой механизм. Ведь всем известен факт, что неспособный адекватно поворачивать автомобиль является угрозой как собственной целостности, так и для окружающих его участников движения. Все это также характерно для рассматриваемого нами «бюджетника» Киа Рио.

Инструмент для ремонта

Купить все нужные приспособления можно в автомагазине, для надежности сверяясь с фото и артикулом. Понадобится домкрат, чтобы поднять машину и добраться до узла, но лучше, если есть яма или подъемник. Электроинструмент, чтобы работать с болтами, набор ключей, средства для очистки деталей. Чем больше запланированный объем работ, тем разнообразнее инструменты.

Конструкция механизма

Конструкция реечного механизма проста, что и обеспечивает ей высокую надежность: вращение руля посредством рулевого вала передается зубчатому колесу (или попросту шестерне), которое соединено непосредственно с рейкой через зубчатую передачу. Шестерня, вращаясь, толкает рейку вправо или влево – в зависимости от направления вращения руля, а рейка, в свою очередь, воздействует на наконечники, поворачивающие передние колеса автомобиля.

Две основные беды, которые могут произойти с этим механизмом, это:

• образование люфта на любом из этапов передачи поворота руля к колесам;
• заклинивание зубчатой передачи между шестерней и рейкой.

Ремонтировать или менять?

Из раздела проблемы и слабые места рейки понятно, что износ бывает разный. В каких-то случаях ремонт может быть выгоден, в каких-то нет. Как разобраться в ситуации и не потратить лишнего?

Сначала нужно узнать цены на новые рейки ОРИГИНАЛ, MANDO или MSG и только потом обращаться в мастерскую. Артикулы реек можно взять здесь. Цены узнаем в обычных магазинах и интернет-магазинах. В последних как правило дешевле, но нужно проверять оба варианта — бывают исключения. Если рейка — дубль, то только фирмы MSG. Всегда уточняйте этот момент у продавца.

Далее ищем специализированную мастерскую именно по ремонту рулевых реек. В обычной мастерской можно менять только втулку рулевой рейки. Почему именно специализированную? Опыт и наличие запчастей необходимых для качественного ремонта. После диагностики вам сразу скажут цену.

Не удивляйтесь, если стоимость ремонта с запчастями озвучат больше стоимости новой рейки. Для этого и нужно заранее узнать цену новой. При небольшой разнице лучше сделать выбор в пользу новой рейки, особенно если ваша рейка уже с большим пробегом.

Восстановленые рейки на продажу. Такой вариант часто встречается в интернет-магазинах и на авито. По сути это лотерея. Часто проблемы с ними возникают уже после небольшого пробега. Если покупать такую, то опять же только непосредственно в специализированной мастерской по ремонту реек.

БУ рейки. У многих возникает соблазн купить контрактную рейку без пробега по России. Таких реек на рынке нет. БУ рейка из Кореи сегодня выходит дороже новой оригинальной. Все что есть это рейки с местных машин, которые попали в разбор или просто уставшие рейки с СТО. Купить нормальный БУ вариант сегодня практически не реально. Спрос на них превышает предложение.

Как подтянуть рулевую рейку Киа Рио 3

Замена рулевой рейки Киа Рио — это, к сожалению или к счастью, но необходимая процедура, без которой не обходится многолетняя эксплуатация автомобиля. Далее мы подробно рассмотрим подобную процедуру и разберемся в каждой из тонкостей этой работы. Итак, без преамбулы, приступим.

1. Причины неисправности рулевой рейки
2. Ремонт рулевой рейки Киа Рио
3. Замена рулевой рейки

Когда и почему нужно проводить ремонт рулевой рейки Киа Рио?

Компоненты и системы Киа Рио очень часто изнашиваются быстрее, чем сроки, установленные производителем в технической документации. Это связано с особенностями эксплуатации конкретного транспортного средства.

Рулевая рейка чаще ломается из-за неровностей дороги, недостаточно качественная амортизация приводит к ее неисправностям. Понять, что возникла проблема, можно по стуку или шуму, который появляется в области передней подвески.

По наблюдениям механиков, износ рулевой рейки на Киа Рио при постоянной ежедневной эксплуатации автомобиля происходит через 6-8 месяцев, а это значит, что для большинства водителей, использующих машину 3-4 часа в день, срок замены годен через 2 года. Замена не всегда нужна, иногда достаточно провести ремонт или подтяжку.

Все о ремонте рулевой рейки на «Киа Рио 3»: причины и способы

Своевременный ремонт рулевой рейки «Киа Рио» поможет избежать аварий. Если неисправность в блоке управления не была вовремя замечена и устранена, то водитель подвергает опасности не только свою жизнь, но и кошелек – при ДТП его с высокой вероятностью признают виновником. Автостраховая компания в подобных случаях отказывается покрывать ущерб. Но прежде чем решить, что нужна замена рулевой рейки «Киа Рио» 3, нужно исключить поломку более дешевых частей.

Как определить, что необходима на Киа Рио 3 замена рулевой тяги?

Рулевая рейка – не самый сложный агрегат. И слабых мест в ее конструкции не так много. Рассмотрим основные неисправности рулевой рейки и их признаки.

1. Нарушение герметичности системы ГУР. Самая распространенная неисправность. Основными местами подтеков на рейке автомобиля KIA Rio 3 всегда были сальники, установленные на выходных концах корпуса. Иногда подтекают места подключения магистралей к рейке или уплотнитель червячного вала. Проявляется эта поломка в падении уровня рабочей жидкости в расширительном бачке, а также в образовании масляных пятен на месте стоянки автомобиля.
2. Надрыв пальников, защищающих шток и шарниры рулевых тяг. На ранней стадии эта неисправность никак себя не проявляет, и может быть диагностирована только путем визуального осмотра. Если поврежденный пыльник не заменить вовремя, то в рабочие полости проникнет влага и пыль. Это приведет к разрушению рабочей поверхности реечного вала и ускоренному износу сальников.
3. Износ рулевого механизма. Довольно опасная неисправность. Проявляется в повышенном свободном ходе руля, подклинивании при его вращении или негромких стуках. Увеличенный люфт руля, помимо дискомфорта, не позволит пройти государственный технический осмотр.

СПРАВКА. Регулировочные работы при обслуживании рулевой рейки – ответственная операция. Ошибки здесь недопустимы. Если сильно перетянуть регулировочный винт – руль будет крутиться туже и может перестать возвращаться в центральное положение, что очень опасно. Недостаточная затяжка приведет к повышенному свободному ходу и возрастанию ударных нагрузок на механизм.

1. Нарушения в работе распределителя жидкости. Проявляется в некорректном помогающем усилии на рулевом колесе. Например, при повороте в одну сторону может наблюдаться значительно меньшее сопротивление руля, чем при вращении в другую сторону. Также в целом может повыситься или понизиться требуемое для поворота рулевого колеса усилие.
2. Выработка гребенки штока и его цилиндрической поверхности, контактирующей с сальниками. Здесь проявления могут быть различными. Иногда рейка начинает подтекать. Но течь не всегда бывает заметна сразу, если пыльники целые и плотно сидят на своих местах. Если произошло выкрашивание поверхности зубьев, то шток может заклинить или иметь большой люфт.

Внимание! Если есть подозрения на проблемы в рулевом управлении – не стоит затягивать со сроками диагностики и ремонта. Ведь этот узел напрямую отвечает за безопасность, и эксплуатация автомобиля с нарушениями работоспособности рейки не допускается.

Чтобы рулевая рейка Kia Rio служила дольше: советы и рекомендации

Есть много разных советов от автосообществ («Драйв 2»), но чтобы дольше не иметь проблем с рулевым механизмом Kia Rio III лучше из года в год соблюдать правила вождения и эксплуатации:

• Не водить агрессивно, особенно, в местности с плохими дорогами.
• Проверять пыльники.
• Не заводить мотор с повернутыми колесами.
• Проверять на ТО гидроусилитель руля.

Из-за расположения рейка подвергается воздействию высоких температур под капотом и механическим ударам под автомобилем. Внутренняя втулка рулевой рейки «Киа Рио» 3 может повредиться и вызвать утечку. Жидкость может быть загрязнена, что приведет к попаданию абразивных частиц в шестерни. Профилактическое обслуживание продлит жизнь рулевой рейки.

Демонтаж и подтяжка рулевой рейки своими руками

Если есть желание попробовать провести ремонт самостоятельно и уверенность в собственных силах, то снимать и подтягивать рейки нужно в несколько шагов:

1. Машину нужно поставить в яму или на подъемник и снять защиту двигателя.
2. Выкрутить шланги и трубки, слить масло.
3. Когда открывается доступ к рейке, достать ее.

Процесс снятия завершен. Следующий этап — разборка узла. Здесь понадобятся разные виды ключей, так как придется снимать много деталей. Каждый компонент очищается от масла и ржавчины. Все изношенные детали меняют на новые с помощью ремкомплекта для рулевой рейки «Киа Рио» 3. Затем все собирается в обратном порядке.

На это занятие уйдет весь день, даже опытные механики могут потратить много времени на разбор, замену деталей и сбор рейки. Для всех, кто не уверен в своих силах или хоть немного сомневается, рекомендуется обращаться в автосервис, чтобы не подвергать опасности машину в дальнейшем.

Вводная информация

Почти на всех своих автомобилях компания Kia использовала рулевые рейки фирмы MANDO . На Рио поставщика сменили на компанию TRW. Многие немецкие автомобили с конвейера комплектуются рейками этой фирмы, поэтому каких-то проблем с ней не ждали.

На практике получилось не очень. Если раньше проблемы с MANDO возникали в основном только с парой зацепления и на довольно больших пробегах, то теперь первые проблемы наступают раньше. Может встретиться откровенный брак рейки. Обо всем этом ниже.

Хронология событий следующая : с начала производства и по 18.01.2013г ставили рейку под артикулом 57700-4L000, после артикул сменили на 57700-4L010. Замена номера была связана с браком рулевого распределителя. Увы, с переходом на новый проблема осталась.

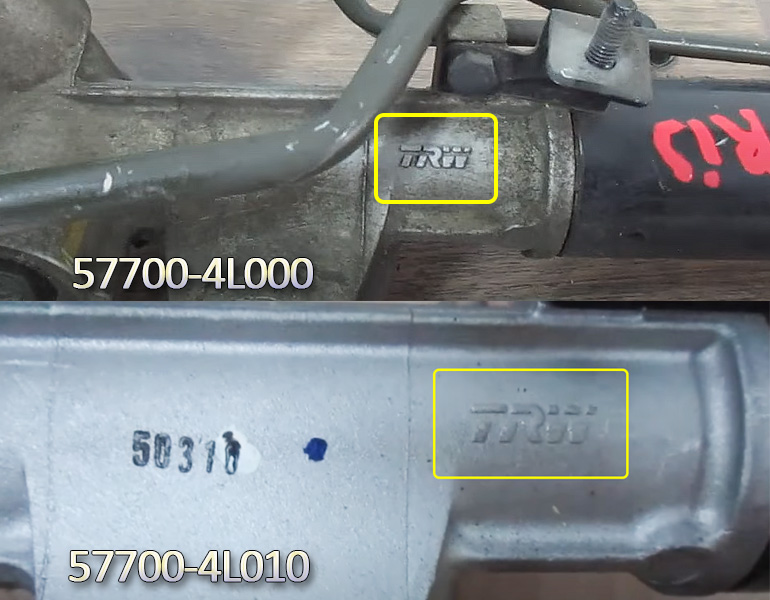

В оригинале рулевая рейка от TRW под обоими артикулами

Проблемы и слабые места рейки

Все, что написано ниже, не относится к каждой машине и не означает, что с вашей рейкой все это произойдет. Тем более, что многое будет зависеть от вас, вашей внимательности и отношения к автомобилю.

Ниже рассматриваются проблемы самой рулевой рейки без учета возможных проблем в рулевых наконечниках и тягах, которые должны проверяться в первую очередь при появлении постороннего стука.

Основные проблемы в ходе эксплуатации

1. Машину тянет в сторону
2. Стук и люфт с правой стороны
3. Пыльник рейки
4. Стук и люфт с левой стороны рейки
5. Стук и люфт вала распределителя относительно корпуса

1) Машину на ровной дороге тянет в сторону . Тянуть может как влево так и вправо. Обычно раньше 40 тыс.км проблема не проявляется. При ее возникновении поездки на геометрию не помогают, диагностика подвески ничего не выявляет, перестановка колес местами и переход на новую резину не помогает.

Эта проблема может встретиться на машине любого года выпуска и связана она с браком самой рейки. Конкретно распределителя. Интересно, что с 18.01.2013г распределитель получил новый артикул. Был 57716-4L000, стал 57716-4L010. Но и с новым машину может тянуть в сторону.

Машину тянет в сторону, проблема в распределителе рулевой рейки

Сам распределитель

Как диагностировать проблему? Ниже примеры показаны на Солярисе, машины технически полностью аналогичны и имеет одинаковые проблемы. На вывешенных колесах делаем так же, как на видео.

Еще один способ, тоже на вывешенных колесах.

Проблема в обоих случаях в распределителе. Решается его заменой или заменой рулевой рейки. Часто меняют всю рейку, т.к разница с учетом работы по снятию-установке, переборке и стоимости нового распределителя получается небольшой.

2) Стук с правой стороны . Если выше описанная проблема затрагивает небольшую часть машин, то данная касается почти всех. Вопрос только в пробеге. Может проявиться уже на 30-40 тыс.км. За пробег в 100 тыс.км нередко ее приходится устранять два раза. Сама проблема не опасная, но просто не приятная. С ростом пробега стук сначала усиливается, потом стабилизируется на одном уровне.

Расположение втулки рулевой рейки на автомобиле

Как проверить втулку показано в ролике.

Стук образуется из-за износа вкладыша во втулке рулевой рейки.

Артикул втулки 565214l000

Замена производится без снятия рулевой рейки. В сервисе вам могут предложить замену со снятием. В этом случае работа выйдет дороже и займет больше времени. Возможно предложат сделать сход-развал, чего при замене втулки делать не нужно.

3) Пыльник рулевой рейки . Если машине больше 3 лет, нужно периодически очень внимательно осматривать их на предмет потери герметичности. Все начинается с маленького, почти незаметного надрыва. Нередко с внутренней стороны, где видимость сильно ограничена. Такой надрыв часто не замечают даже на диагностике.

Повышенное внимание к пыльникам избавит от больших трат в будущем

Эта копеечная деталь способна привести к самому дорогому ремонту, который только может случиться с рулевой системой. Когда пыльник теряет герметичность, пыль и грязь попадают внутрь самой рейки, а оттуда распространяется по гидросистеме, в которую входит гидроусилитель руля.

На данном этапа как правило еще можно избежать будущих крупных трат

На данном этапе, как правило, еще можно избежать будующих крупных трат.Циркулируя в системе, грязь рано или поздно убьет и рейку, и гидроусилитель. Нужно отметить, что на большинстве других машин рейка в такой ситуации начинает течь, но у Рио этого почти никогда не происходит. О том, что порвался пыльник, хозяин, как правило, узнает по изменению усилия на руле. В этот момент он понимает, что с машиной что-то не то, и обращается в сервис.

Такое почти всегда заканчивается большими тратами

Если вы вовремя заметили порванный пыльник, а само рулевое управление работает нормально, то вместе с заменой пыльника нужно обязательно заменить и жидкость в гуре. Если вы этого не сделаете, грязь, попавшая в систему даже в небольшом количестве, со временем выведет из строя и гур и рейку.

Часто ошибка состоит в выборе бренда пыльника . Новые некачественные пыльники порвутся очень быстро. Обычно через полгода/год. Используйте только качественные пыльники, никакого FEBEST, SAT, PATRON и STELLOX на машине быть не должно.

Используйте новый оригинал 577400U000 или пыльник MANDO TS577400U000

4) Стук с левой стороны рейки. Эта проблема встречается на больших пробегах, НО ТОЛЬКО ЕСЛИ У ВАС НЕ БЫЛО ВЫШЕ ОПИСАННЫХ ПРОБЛЕМ С ПЫЛЬНИКОМ! Связанно это с износом центральной основной рабочей зоны на штоке рейки.

Шток рулевой рейки изнашивается по центру

Диагностируется просто. Руль прямо – люфт есть, руль выкручен в сторону – люфта нет. Как правило, первый раз помогает простая подтяжка рейки. На какое-то время стук может уйти.

Добраться до регулировочного болта тяжело, часто люди опускают подрамник и откручивают вал рейки от рулевого карданчика. Используя ряд переходников из наборов инструмента, подобраться к нему можно не разбирая машину.

Нужна головка на 17. Доступ к болту крайне затруднен.

Дальнейшая подтяжка приведёт к тому, что руль при повороте перестанет возвращаться обратно.

Почему так происходит? Выработка образуется там, где большую часть времени контактируют шестерня распределителя и зона штока, а это центральная часть. По краям шток не изнашивается. При подтяжке до устранения люфта в крайних частях штока получается избыточное усилие, поэтому руль не может самостоятельно вернуться обратно.

В такой ситуации достаточно заменить шток. Его можно купить отдельно, артикул 57710-4L000. Есть не оригинальный шток от компании MSG, артикул HY232C.

Новый шток рулевой рейки

В редких случаях в зоне зацепления самого распределителя тоже может присутствовать выработка. Узнать это можно только разобрав рулевую рейку. Но даже если она присутствует, замена только штока все равно сильно улучшает ситуацию.

На распределителе в зоне зацепления тоже возможна выработка

5) Люфт вала распределителя относительно корпуса . Как правило, чаще всего оканчивается заменой рейки, но сказать точно можно только разобрав ее и осмотрев состояние распределителя и самое главное, внутренности корпуса.

Люфт между корпусом и валом

Нет задиров – отлично! Есть – скорей всего придется менять

Есть еще один довольно важный момент, который почему-то никто не принимает во внимание. А именно: замена масла в гидроусилителе руля. Своевременная замена заметно увеличивает шансы на беспроблемную эксплуатацию рейки и гура.

Выводы : Такие простые вещи как переодическая проверка состояния пыльников рейки и замена масла в гуре позволят избежать внимательному хозяину самого дорогостоящего ремонта.

С заменой втулки рулевой рейки придется жить. Это как должное на нашей машине. Износа в паре зацепления штока и распределителя тоже со временем не избежать, но случится это уже действительно только на больших пробегах.

Замена втулки рулевой рейки Kia Rio

Если причина неисправности установлена правильно, и втулка рулевой рейки «Киа Рио» 3 должна быть заменена, то порядок работ подразумевает несколько этапов. Сначала машину ставят на подъемник, чтобы можно снять переднее правое колесо, пыльник рулевой тяги и саму тягу. Дальше нужно открутить корпус втулки, поставить новый и затянуть. После этого начинается обратная сборка.

Ремонт окончен — дальнейшие действия владельца

После того, как проведен ремонт или замена рулевой рейки «Киа Рио» 3 нужен тест-драйв, в ходе которого руль может показаться немного жестче, но все посторонние шумы и странные ощущения должны пропасть. Достаточно сделать 2-3 разворота, чтобы убедиться, что руль поворачивается как положено. После стоянки нужно проверить следы протечек на асфальте. Если жидкость все еще течет – во время сборки была нарушена герметизация.

Третий метод ремонта рулевой рейки

Если ремонт рулевой рейки не остро необходим или вообще отсутствует или восстановление узла невозможно, то в качестве решения проблемы выступает безальтернативная замена рейки. Отличием нового изделия от восстановленного является наличие гарантийного срока.

Сам процесс по замене несложен, однако доступ к узлу весьма затруднен и потребует множества вспомогательных операций. После сборочной процедуры рулевая рейка нуждается в регулировке.
