Ремонт рулевой рейки Киа Рио: от причин поломки до замены

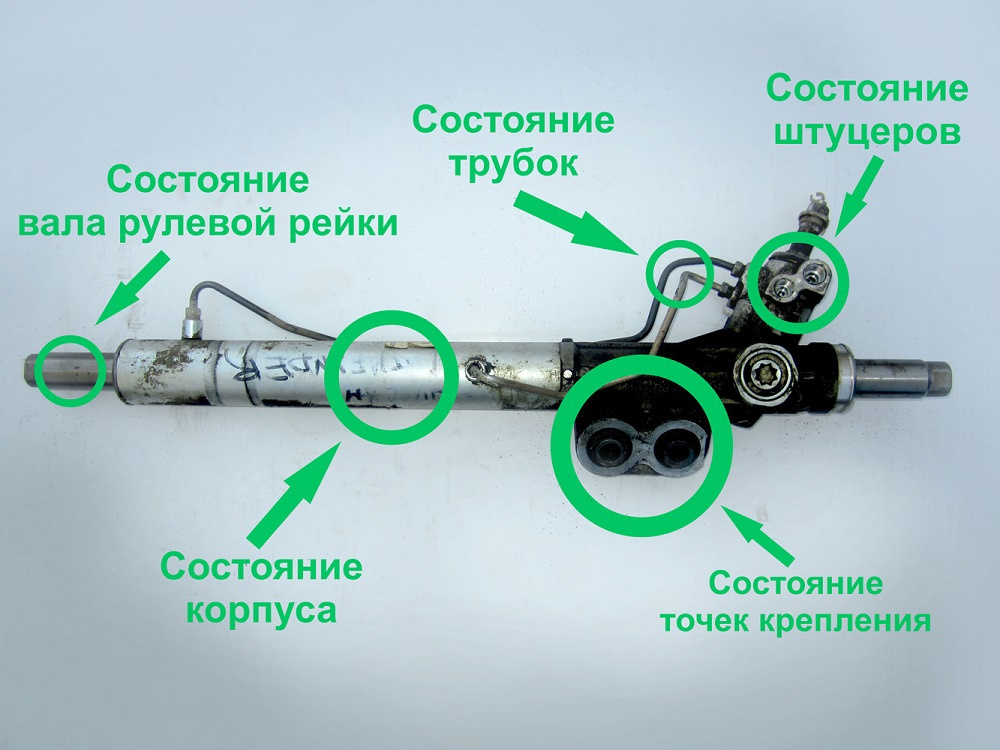

Признаки поломки

Рулевое управление многих автомобилей выглядит как реечная система из нескольких компонентов. Все детали изнашиваются время от времени, по отдельности или одновременно. Своевременное обслуживание может означать разницу в цене между мелкими сбоями и капитальным ремонтом.

Есть несколько признаков, предупреждающих о возможной проблеме с рейкой любого Киа Рио, даже при рестайлинге.

• Очень узкое рулевое колесо. Проблемы с гидроусилителями и электроусилителями аналогичны, только первый может протекать. Но по большей части Kia Rio 3 оснащается гидроусилителем руля. Он приводится в действие насосом, который создает давление масла, что упрощает управление рулевым колесом. Когда рулевое колесо поворачивается труднее, чем обычно, это происходит из-за перегрева рулевого управления или коробки передач или из-за падения давления.
• Утечка из гидроусилителя руля. Его легко узнать по запаху горячего масла. Он красноватого цвета и вытекает из задней части двигателя. Но есть вероятность, что проблема кроется в неисправности самого гидроусилителя, поскольку его составные части: даже насос, бак или трубопровод могут вызвать утечки.
• Скрежет при повороте руля. Чрезмерный нагрев вызывает контакт металла с металлом и создает громкий скрежет при повороте влево или вправо.
• Запах горелого масла. Менее распространенный признак повреждения. Если да, немедленно остановите автомобиль. Продолжение движения при перегреве рулевого управления может привести к пожару и серьезным травмам.

Прежде чем сделать вывод о наличии проблем в рулевой рейке, необходимо проверить внутреннюю и внешнюю рулевые тяги, усилитель. По отдельности эти симптомы могут означать неисправности в разных частях автомобиля, но если все они наблюдаются вместе, то дело однозначно в трассе.

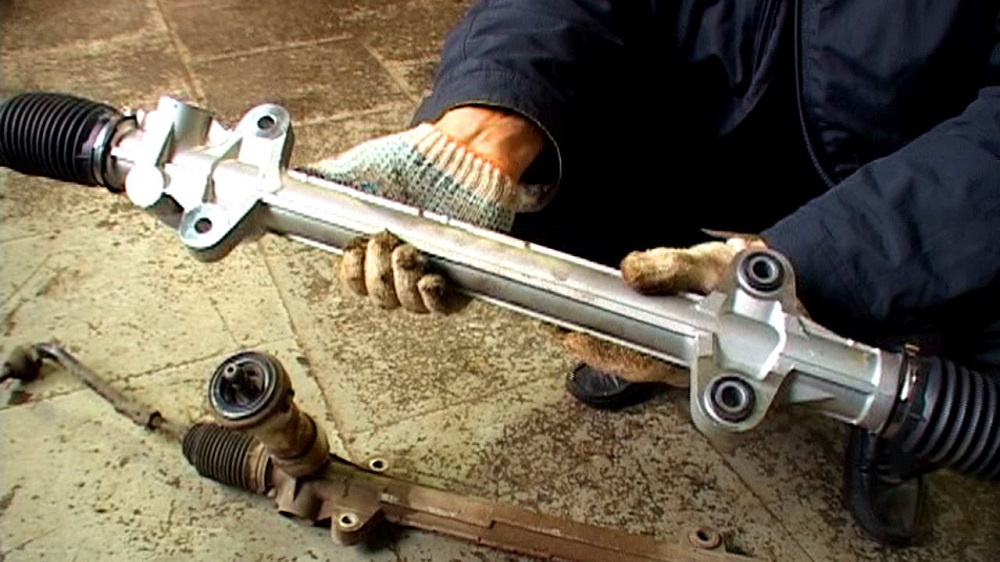

Причины поломки

Серьезные повреждения системы рулевого управления связаны с неправильной эксплуатацией или износом. Из-за старого пригоревшего масла в ГУР или его низкого уровня, приводящего к протечке, рулевое колесо Киа Рио тяжело поворачивается.

Любой автомобиль с гидроусилителем руля требует периодической замены масла. Если продолжать эксплуатировать машину с пригоревшим маслом, эта жидкость в дальнейшем вызовет повышенный износ рабочих частей насоса.

Все детали механизма подвержены износу. Втулку рулевой рейки Киа Рио может потребоваться замена, но чаще всего это касается наиболее загруженных участков, между основанием шестерни и шестерней. Зубы здесь могут со временем разрушиться и начать стучать.

Проблемы и слабые места рейки

Все, что написано ниже, не относится к каждой машине и не означает, что с вашей рейкой все это произойдет. Тем более, что многое будет зависеть от вас, вашей внимательности и отношения к автомобилю.

Ниже рассматриваются проблемы самой рулевой рейки без учета возможных проблем в рулевых наконечниках и тягах, которые должны проверяться в первую очередь при появлении постороннего стука.

Основные проблемы в ходе эксплуатации
1. Машину тянет в сторону
2. Стук и люфт с правой стороны
3. Пыльник рейки
4. Стук и люфт с левой стороны рейки
5. Стук и люфт вала распределителя относительно корпуса

1) Машину на ровной дороге тянет в сторону. Тянуть может как влево так и вправо. Обычно раньше 40 тыс.км проблема не проявляется. При ее возникновении поездки на геометрию не помогают, диагностика подвески ничего не выявляет, перестановка колес местами и переход на новую резину не помогает.

Эта проблема может встретиться на машине любого года выпуска и связана она с браком самой рейки. Конкретно распределителя. Интересно, что с 18.01.2013г распределитель получил новый артикул. Был 57716-4L000, стал 57716-4L010. Но и с новым машину может тянуть в сторону.

Машину тянет в сторону, проблема в распределителе рулевой рейки
Сам распределитель

Как диагностировать проблему? Ниже примеры показаны на Солярисе, машины технически полностью аналогичны и имеет одинаковые проблемы.

Еще один способ, тоже на вывешенных колесах.

Проблема в обоих случаях в распределителе. Решается его заменой или заменой рулевой рейки. Часто меняют всю рейку, т.к разница с учетом работы по снятию-установке, переборке и стоимости нового распределителя получается небольшой.

Если ваша рейка еще живая и вы можете проделать всю работу по снятию и переборке самостоятельно, то, конечно, выгодно заменить только распределитель.

2) Стук с правой стороны. Если выше описанная проблема затрагивает небольшую часть машин, то данная касается почти всех. Вопрос только в пробеге. Может проявиться уже на 30-40 тыс.км. За пробег в 100 тыс.км нередко ее приходится устранять два раза. Сама проблема не опасная, но просто не приятная. С ростом пробега стук сначала усиливается, потом стабилизируется на одном уровне.

Расположение втулки рулевой рейки на автомобиле

Стук образуется из-за износа вкладыша во втулке рулевой рейки.

Артикул втулки 565214l000

Замена производится без снятия рулевой рейки. В сервисе вам могут предложить замену со снятием. В этом случае работа выйдет дороже и займет больше времени. Возможно предложат сделать сход-развал, чего при замене втулки делать не нужно.

3) Пыльник рулевой рейки. Если машине больше 3 лет, нужно периодически очень внимательно осматривать их на предмет потери герметичности. Все начинается с маленького, почти незаметного надрыва. Нередко с внутренней стороны, где видимость сильно ограничена. Такой надрыв часто не замечают даже на диагностике.

Повышенное внимание к пыльникам избавит от больших трат в будущем

Эта копеечная деталь способна привести к самому дорогому ремонту, который только может случиться с рулевой системой. Когда пыльник теряет герметичность, пыль и грязь попадают внутрь самой рейки, а оттуда распространяется по гидросистеме, в которую входит гидроусилитель руля.

На данном этапа как правило еще можно избежать будущих крупных трат

На данном этапе, как правило, еще можно избежать будующих крупных трат.Циркулируя в системе, грязь рано или поздно убьет и рейку, и гидроусилитель. Нужно отметить, что на большинстве других машин рейка в такой ситуации начинает течь, но у Рио этого почти никогда не происходит. О том, что порвался пыльник, хозяин, как правило, узнает по изменению усилия на руле. В этот момент он понимает, что с машиной что-то не то, и обращается в сервис.

Такое почти всегда заканчивается большими тратами

Если вы вовремя заметили порванный пыльник, а само рулевое управление работает нормально, то вместе с заменой пыльника нужно обязательно заменить и жидкость в гуре. Если вы этого не сделаете, грязь, попавшая в систему даже в небольшом количестве, со временем выведет из строя и гур и рейку.

Часто ошибка состоит в выборе бренда пыльника. Новые некачественные пыльники порвутся очень быстро. Обычно через полгода/год. Используйте только качественные пыльники, никакого FEBEST, SAT, PATRON и STELLOX на машине быть не должно.

Используйте новый оригинал 577400U000 или пыльник MANDO TS577400U000

4) Стук с левой стороны рейки. Эта проблема встречается на больших пробегах, НО ТОЛЬКО ЕСЛИ У ВАС НЕ БЫЛО ВЫШЕ ОПИСАННЫХ ПРОБЛЕМ С ПЫЛЬНИКОМ! Связанно это с износом центральной основной рабочей зоны на штоке рейки.

Шток рулевой рейки изнашивается по центру

Диагностируется просто. Руль прямо — люфт есть, руль выкручен в сторону — люфта нет. Как правило, первый раз помогает простая подтяжка рейки. На какое-то время стук может уйти.

Добраться до регулировочного болта тяжело, часто люди опускают подрамник и откручивают вал рейки от рулевого карданчика. Используя ряд переходников из наборов инструмента, подобраться к нему можно не разбирая машину.

Нужна головка на 17. Доступ к болту крайне затруднен.Ваш браузер не поддерживает формат

Дальнейшая подтяжка приведёт к тому, что руль при повороте перестанет возвращаться обратно.

Почему так происходит? Выработка образуется там, где большую часть времени контактируют шестерня распределителя и зона штока, а это центральная часть. По краям шток не изнашивается. При подтяжке до устранения люфта в крайних частях штока получается избыточное усилие, поэтому руль не может самостоятельно вернуться обратно.

В такой ситуации достаточно заменить шток. Его можно купить отдельно, артикул 57710-4L000. Есть не оригинальный шток от компании MSG, артикул HY232C.

Новый шток рулевой рейки

В редких случаях в зоне зацепления самого распределителя тоже может присутствовать выработка. Узнать это можно только разобрав рулевую рейку. Но даже если она присутствует, замена только штока все равно сильно улучшает ситуацию.

На распределителе в зоне зацепления тоже возможна выработка

5) Люфт вала распределителя относительно корпуса. Как правило, чаще всего оканчивается заменой рейки, но сказать точно можно только разобрав ее и осмотрев состояние распределителя и самое главное, внутренности корпуса.

Люфт между корпусом и валом
Нет задиров — отлично! Есть — скорей всего придется менять

Есть еще один довольно важный момент, который почему-то никто не принимает во внимание. А именно: замена масла в гидроусилителе руля. Своевременная замена заметно увеличивает шансы на беспроблемную эксплуатацию рейки и гура.

Выводы: Такие простые вещи как переодическая проверка состояния пыльников рейки и замена масла в гуре позволят избежать внимательному хозяину самого дорогостоящего ремонта.

С заменой втулки рулевой рейки придется жить. Это как должное на нашей машине. Износа в паре зацепления штока и распределителя тоже со временем не избежать, но случится это уже действительно только на больших пробегах.

Замена рулевой рейки Киа Рио

Срок службы рулевой рейки Киа Рио может равняться сроку службы всего автомобиля, однако сильные нагрузки на рулевой механизм могут вывести ее из строя. Когда ремонтные работы рулевой рейки Киа Рио не дали ожидаемого результата или их невозможно провести по причине значительного износа или коррозии элементов конструкции, рейку меняют полностью в сборе с втулками. Эти работы лучше всего доверить специалистам, имеющим соответствующую квалификацию и опыт, так как от исправности рулевого механизма зависит безопасность езды.

Когда и почему нужно проводить ремонт рулевой рейки Киа Рио?

Узлы и системы Киа Рио чаще всего изнашиваются быстрее сроков, установленных производителем в технической документации. Это связано с особенностями эксплуатации конкретного автомобиля.

Рулевая рейка выходит из строя чаще всего из-за неровностей дорог, недостаточно высокое качество амортизации приводит к ее неисправностям. Понять, что возникла проблема, можно по стуку или шуму, появляющемуся в районе передней подвески.

Исходя из наблюдений механиков, износ рулевой рейки на Kia Rio при ежедневной постоянной эксплуатации ТС наступает через 6-8 месяцев, это значит, что у большинства водителей, пользующихся автомобилем 3-4 часа в день, срок ее замены подходит через 2 года. Не всегда необходима замена, достаточно иногда провести ремонт или подтяжку.

Ремонтировать или менять?

В каких-то случаях ремонт может быть выгоден, в каких-то нет. Как разобраться в ситуации и не потратить лишнего?

Сначала нужно узнать цены на новые рейки ОРИГИНАЛ, MANDO или MSG и только потом обращаться в мастерскую. Артикулы реек можно взять здесь. Цены узнаем в обычных магазинах и интернет-магазинах. В последних как правило дешевле, но нужно проверять оба варианта — бывают исключения. Если рейка — дубль, то только фирмы MSG. Всегда уточняйте этот момент у продавца.

Далее ищем специализированную мастерскую именно по ремонту рулевых реек. В обычной мастерской можно менять только втулку рулевой рейки. Почему именно специализированную? Опыт и наличие запчастей необходимых для качественного ремонта. После диагностики вам сразу скажут цену.

Не удивляйтесь, если стоимость ремонта с запчастями озвучат больше стоимости новой рейки. Для этого и нужно заранее узнать цену новой. При небольшой разнице лучше сделать выбор в пользу новой рейки, особенно если ваша рейка уже с большим пробегом.

Восстановленые рейки на продажу. Такой вариант часто встречается в интернет-магазинах и на авито. По сути это лотерея. Часто проблемы с ними возникают уже после небольшого пробега. Если покупать такую, то опять же только непосредственно в специализированной мастерской по ремонту реек.

БУ рейки. У многих возникает соблазн купить контрактную рейку без пробега по России. Таких реек на рынке нет. БУ рейка из Кореи сегодня выходит дороже новой оригинальной. Все что есть это рейки с местных машин, которые попали в разбор или просто уставшие рейки с СТО. Купить нормальный БУ вариант сегодня практически не реально. Спрос на них превышает предложение.

Типы ремонта

В зависимости от причины и серьезности проблемы существует три основных метода устранения неполадок.

Первый способ самый простой — очистить механизм от грязи. Это несложно, гусеница легко разбирается, чистится и снова собирается.

Второй способ посерьезнее. Здесь также придется все чистить и заменять изношенные детали с помощью ремкомплекта.

Третий способ устранения проблемы требует полной замены рулевой рейки «Киа Рио» 3 на новую. Это необходимо, когда ремонт не помогает или степень износа слишком высока.

Очистка от мусора и грязи

Очистить гусеницу от скопившейся грязи несложно. Но есть более сложная задача — загрязнение жидкости ГУР. Рекомендуется проверять масло в старой стойке вне зависимости от причины ее замены. В случае загрязнения масла также замените насос и шланги. Если эти детали не заменить, очень вероятно, что гусеница снова выйдет из строя. Приняв некоторые меры предосторожности, вы сможете правильно установить рулевую рейку и избежать потенциально опасных ситуаций.

Замена испорченных деталей

Для замены одного или нескольких изношенных механизмов на рулевой рейке потребуются специальные инструменты и оригинальные запчасти. Без них все сделать своими руками невозможно.

Даже если у кого-то в гараже есть необходимое оборудование и аксессуары, недостаточно просто установить только что собранную гусеницу. Перед установкой и эксплуатацией его необходимо тщательно проверить и отрегулировать. Это можно сделать только с помощью диагностического прибора, которым пользуются механики в автомобильных сервисах. Это определенно повлияет на стоимость, но непроверенный трек снова быстро выйдет из строя.

Полная замена рулевой рейки Kia Rio

В случаях, когда отремонтировать гусеницу невозможно или замена отдельных ее частей не помогает решить проблему, необходимо полностью поменять ее. Это происходит, когда время, отведенное на эту часть, истекло и было израсходовано даже при правильном использовании.

Поменять рулевую рейку Киа Рио 3 проще, чем разбирать, менять отдельные детали, устанавливать, проверять и собирать заново. Но полная замена также требует настройки и диагностики, которые можно сделать только в автосервисе. Самостоятельная работа не гарантирует, что все сделано правильно.

Инструмент для ремонта

приобрести все необходимые аксессуары можно в автомагазине, для надежности сверяясь с фото и номером артикула. Вам понадобится домкрат, чтобы поднять машину и добраться до узла, но лучше всего, если там есть яма или лифт. Электроинструмент для работы с болтами, набор гаечных ключей, инструмент для зачистки деталей. Чем больше запланирован объем работ, тем разнообразнее будут инструменты.

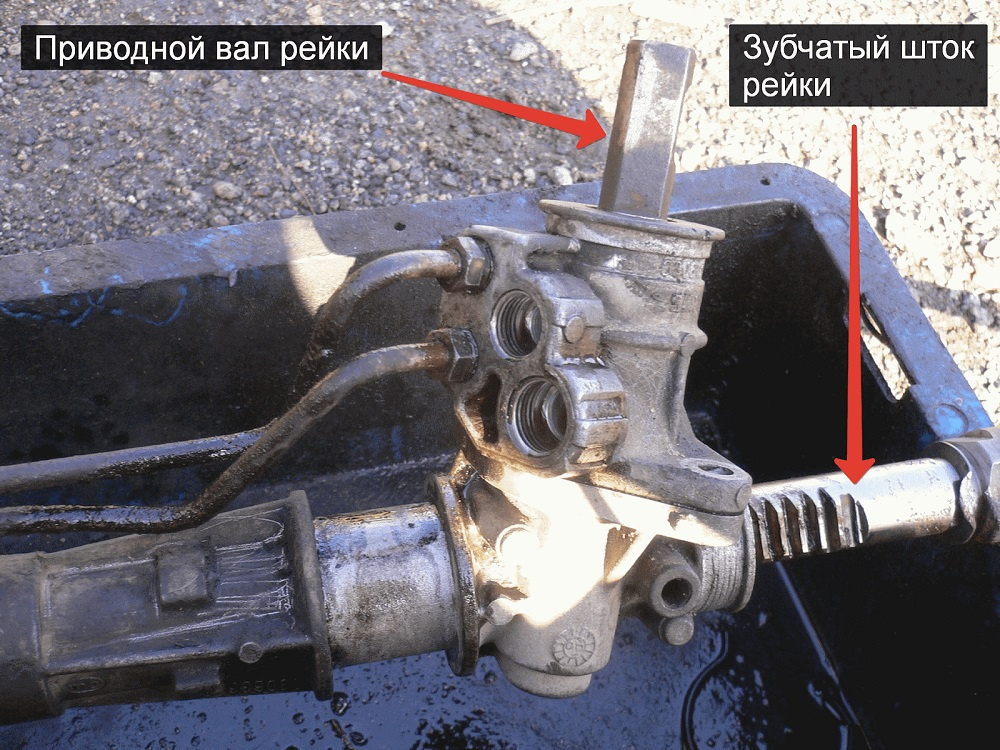

Демонтаж и подтяжка рулевой рейки своими руками

Если есть желание попробовать провести ремонт самостоятельно и уверенно, необходимо снять и подтянуть планки в несколько приемов:

1. Поместите машину в яму или на подъемник и снимите кожух двигателя.
2. Откручиваем шланги и патрубки, сливаем масло.
3. Когда откроется доступ к платформе, вытащите ее.

Процесс вывода завершен. Следующим шагом будет разборка сборки. Здесь вам понадобятся разные типы ключей, так как вам придется снимать много деталей. Каждый компонент не содержит масла и ржавчины. Все изношенные детали заменяются на новые с помощью ремкомплекта рулевой рейки Киа Рио 3. Далее все собирается в обратной последовательности.

Эта задача займет целый день, даже опытные механики могут потратить много времени на разборку, замену деталей и сборку рельса. Всем, кто не уверен в своих силах или даже немного сомневается, рекомендуется обратиться в автосервис, чтобы не подвергать машину опасности в будущем.

Замена втулки рулевой рейки Kia Rio

Если причина неисправности установлена ​​правильно и втулка рулевой рейки Киа Рио 3 нуждается в замене, то порядок работ разбит на несколько этапов. Сначала машину ставят на подъемник, чтобы можно было снять правое переднее колесо, ствол рулевой тяги и само звено. Затем нужно открутить корпус втулки, вставить новую и затянуть. Впоследствии начинается повторная сборка.

Ремонт окончен — дальнейшие действия владельца

После ремонта или замены рулевой рейки «Киа Рио» 3 требуется тест-драйв, во время которого руль может показаться немного жестким, но все посторонние шумы и странные ощущения должны исчезнуть. Чтобы убедиться, что рулевое колесо поворачивается должным образом, требуется всего 2-3 оборота. После парковки необходимо проверить асфальт на предмет протечек. Если жидкость все еще течет, прокладка сломалась при сборке.

Чтобы рулевая рейка Kia Rio служила дольше: советы и рекомендации

Есть много разных советов от автосообществ («Драйв 2»), но чтобы дольше не иметь проблем с рулевым механизмом Kia Rio III лучше из года в год соблюдать правила вождения и эксплуатации:

• Не водить агрессивно, особенно, в местности с плохими дорогами.
• Проверять пыльники.
• Не заводить мотор с повернутыми колесами.
• Проверять на ТО гидроусилитель руля.

Из-за расположения рейка подвергается воздействию высоких температур под капотом и механическим ударам под автомобилем. Внутренняя втулка рулевой рейки «Киа Рио» 3 может повредиться и вызвать утечку. Жидкость может быть загрязнена, что приведет к попаданию абразивных частиц в шестерни. Профилактическое обслуживание продлит жизнь рулевой рейки.
