Рулевая рейка Киа Сид JD: артикул и замена втулки, ремонт, снятие

Признаки неисправности ЭУР

С первого поколения на Киа Сид устанавливается электроусилитель руля.

Неисправности конструкции проявляются:

1. Появлением стука при поворотах руля;
2. Возникновением трудностей при вращении рулевого колеса, «закусыванием»;
3. Неравномерностью усилия на руле и его рывкообразной работой;
4. Срабатыванием соответствующего индикатора на приборной панели Киа Сид.

Часто причиной описанных симптомов также является затекание воды на шток или в блок электроуправления.

Ремкомплект рулевой рейки Kia Ceed

Ремонтный комплект для рулевой рейки Kia Ceed JD и ED состоит из:

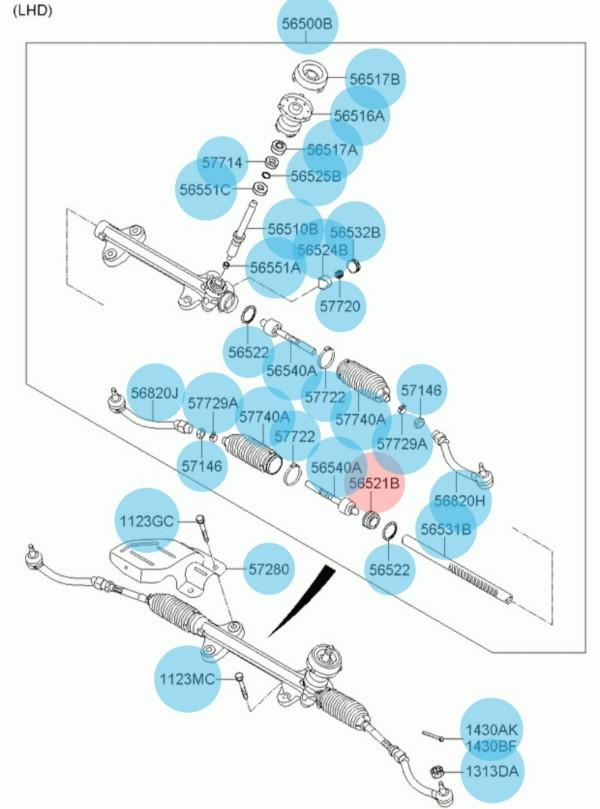

1. Втулки реечного механизма (на чертеже обозначена кодом 56521B);
2. Упора (номер на чертеже – 56524B). Не всегда нужно менять запчасть, однако лучше купить ее перед демонтажем конструкции, чем разобрать весь узел, обнаружить износ упора и не иметь исправной детали для замены;
3. Нескольких хомутов с червячным механизмом диаметром 55-65 мм, которые устанавливаются на пыльниках рулевых тяг. Зафиксировать заводские крепления на Киа Сид не получится;
4. 500-800 мл автомобильной литиевой смазки.

Перед заказом компонентов для ремонта Киа Сид 1 и 2 поколения лучше оценить заранее, в каком состоянии находятся тяги (люфтят ли они), наконечники, защитные резиновые чехлы. Процесс замены этих деталей не займет много времени, если купить все необходимое сразу.

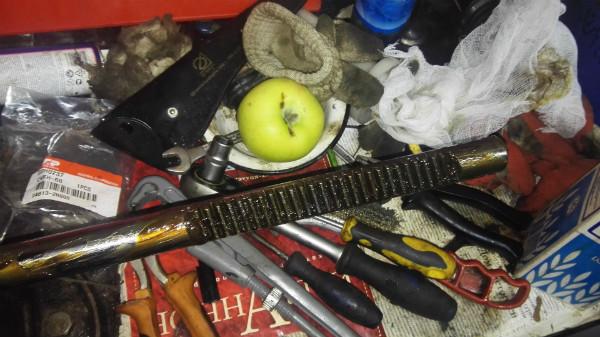

Необходимые инструменты

Ремонт рулевой рейки Kia Ceed требует следующих инструментов и расходных материалов:

1. Втулка для реечного механизма (номер 56521В)

2. Упор (код 56524В).

3. Хомуты с червячным механизмом для пыльников рулевых тяг (диаметр 55-65 см).

4. Около 800 мл литиевой смазки для автомобилей.

Перед началом ремонтных работ и заказом нужных деталей следует осмотреть и проверить состояние уже установленных запчастей. Одни могут быть сильно изношенными, а другие, напротив, быть в отличном состоянии и не требовать замены.

Глаза боятся, а руки делают: ремонт рулевой рейки Kia Ceed JD

Именно этот узел обеспечивает синхронизацию поворота колес при вращении руля. Неисправности звена влияют на безопасность вождения, поэтому при малейших проявлениях поломки нужно выяснить и устранить причину.

Главное отличие конструкции моделей Kia Ceed ED и JD состоит в том, что на авто первого поколения к гайке рулевого вала можно добраться беспрепятственно, а на машинах второго поколения этот элемент утоплен и снимается трубчатым ключом размерностью 27 мм.

Какие симптомы сигнализируют о необходимости ремонта рейки Киа Сид, какие запчасти понадобятся, как произвести замену втулки и остальных узлов конструкции – читайте в нашем материале.

Признаки неисправности ЭУР

С первого поколения на Киа Сид устанавливается электроусилитель руля.

Неисправности конструкции проявляются:

Часто причиной описанных симптомов также является затекание воды на шток или в блок электроуправления.

Ремкомплект рулевой рейки Kia Ceed

Ремонтный комплект для рулевой рейки Kia Ceed JD и ED состоит из:

1. Втулки реечного механизма (на чертеже обозначена кодом 56521B);
2. Упора (номер на чертеже – 56524B). Не всегда нужно менять запчасть, однако лучше купить ее перед демонтажем конструкции, чем разобрать весь узел, обнаружить износ упора и не иметь исправной детали для замены;
3. Нескольких хомутов с червячным механизмом диаметром 55-65 мм, которые устанавливаются на пыльниках рулевых тяг. Зафиксировать заводские крепления на Киа Сид не получится;
4. 500-800 мл автомобильной литиевой смазки.

Перед заказом компонентов для ремонта Киа Сид 1 и 2 поколения лучше оценить заранее, в каком состоянии находятся тяги (люфтят ли они), наконечники, защитные резиновые чехлы. Процесс замены этих деталей не займет много времени, если купить все необходимое сразу.

Демонтаж рейки

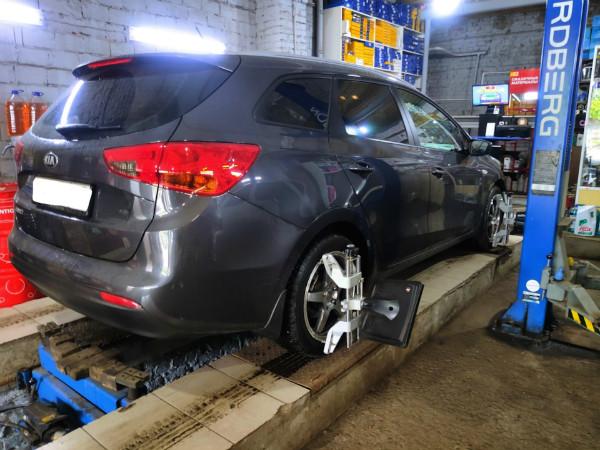

Для снятия рейки Киа Сид 2011 воспользуйтесь смотровой канавой или подъемником.

Ход работ по демонтажу конструкции:

1) Зафиксируйте переднюю часть кузова на домкрате (поднимите на подъемнике).

2) Демонтируйте колеса и избавьтесь от защиты картера.

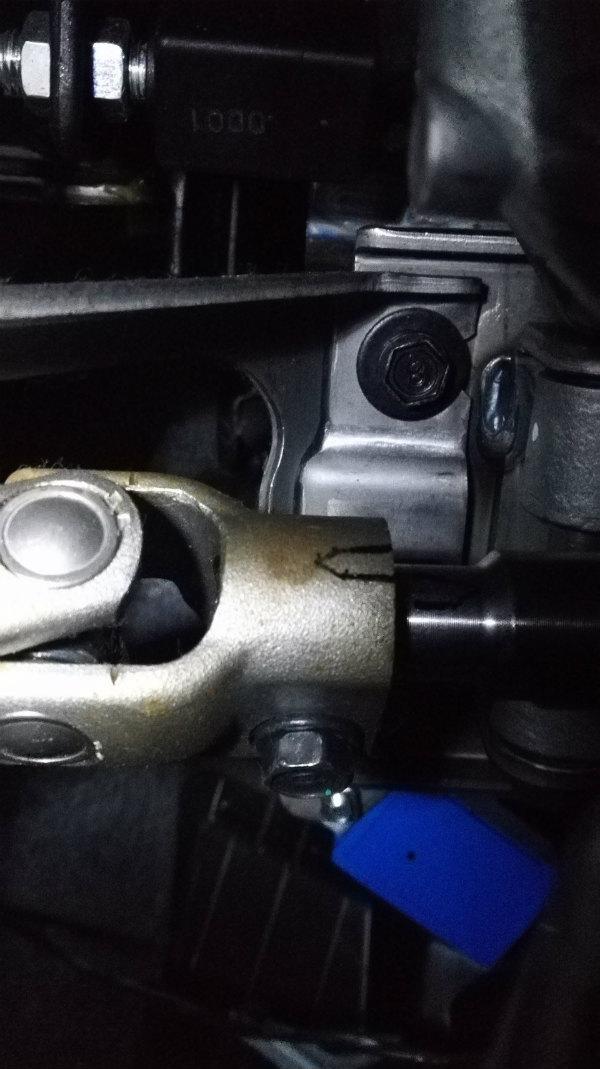

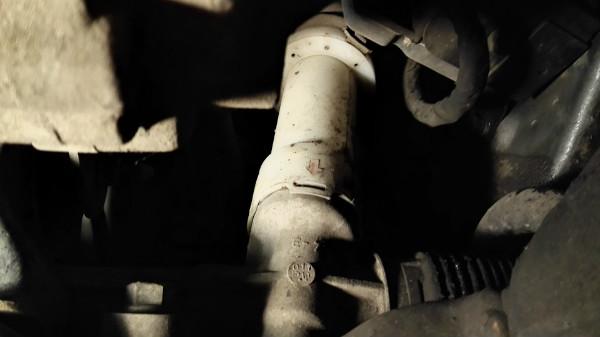

3) Освободите пространство за педалями, отгибая напольное покрытие. Отметьте краской положение реечного вала в отношении рулевого, оборудованного карданом. Вынув ключ из зажигания, проверните руль Киа Сид до упора. Избавьтесь от карданчика, приподнимая его вверх по оси вала Киа Сид. При затрудненном движении механизма воспользуйтесь монтажкой.

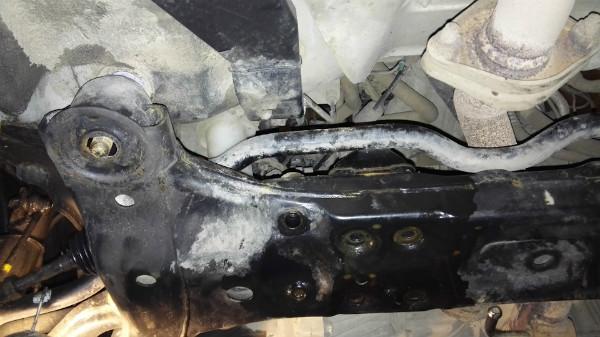

4) Ключом на 19 избавляемся от двух передних болтов, двух основных задних подрамочных гаек. Четыре гайки с проушинами извлеките с помощью 14-миллиметрового ключа. Выверните передние болты до середины резьбы, фиксаторы сзади демонтируем полностью.

5) Снимаем болты (4 шт.), которые фиксируют заднюю подушку силовой установки. Сделайте на них пометки, чтобы не перепутать при сборке, поскольку крепления имеют разную длину.

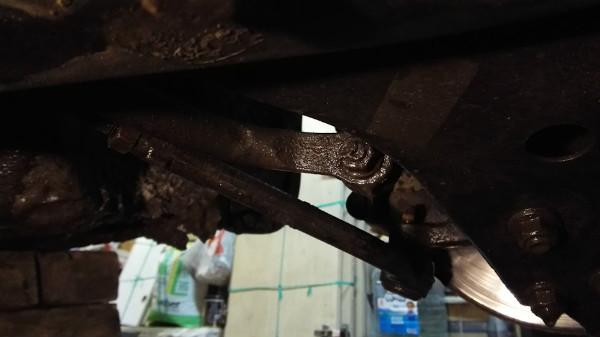

6) После снятия шплинтов освобождаем цапфы (поворотные кулаки) от рулевых наконечников Киа Сид. При выбивании используйте проставку, бейте в место, где в палец входит в кулак.

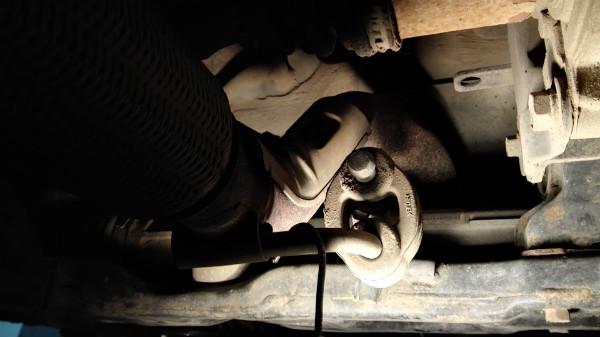

7) Проведите демонтаж резинового демпфера системы выпуска отработанных газов. Он установлен на металлическом штыре. Если не снять, он будет мешать опустить подрамник.

8) После проведения описанных манипуляций задняя часть подрамника, рулевая река и стабилизатор поперечной устойчивости должны принять опущенное состояние. Если подрамник все еще держится на задних шпильках, проверьте, чтобы кардан, находящийся под педалями, был отсоединен. Если в салоне все сделано правильно, выкрутите стойки и выбейте конструкцию из стабилизатора.

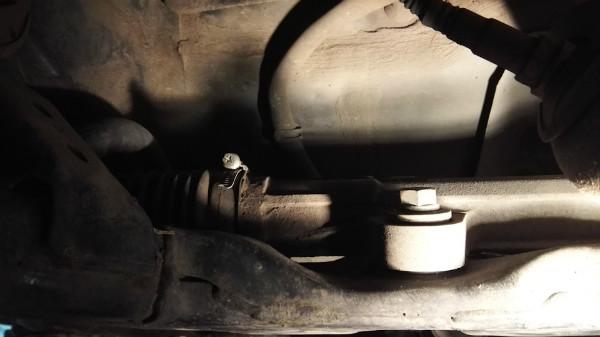

9) После опускания подрамника можно беспрепятственно выкрутить четыре болта рейки Киа Сид.

10) Создавать помеху для снятия рулевой рейки может стабилизатор. В этом случае демонтируйте его, подобравшись с водительской стороны.

После извлечения можно приступать к ремонту рулевой рейки Kia Ceed 2012.

Ремонт рейки Киа Сид

Последовательность действий при ремонте рулевой рейки Киа Сид 2010:

1) Освободите белый пластиковый кожух от защитного чехла.

2) Демонтируйте сам кожух. С этим пунктом могут возникнуть трудности, поэтому можно попробовать нагреть корпус феном или снимать с помощью отвертки.

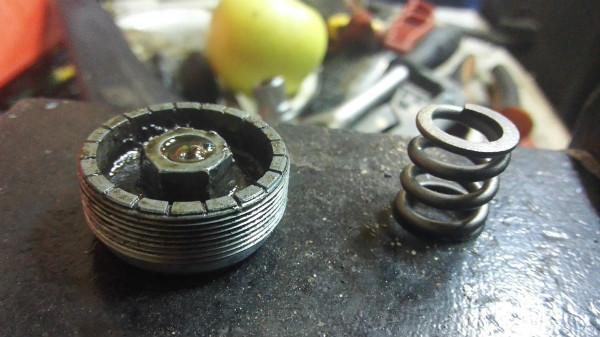

3) При выкручивании гайки, фиксирующей упор вала рейки (на чертеже указана под номером 56532B), нужно посчитать, на сколько оборотов затянут элемент. При сборке гайку затягивают на такое же количество. Проводим демонтаж пружины. Упор Киа Сид извлекаем только после того, как будет снят вал.

4) Максимально ослабляем затяжку хомутов пыльников на тягах. С помощью газового ключа избавляемся от тяг.

5) Чтобы избавиться от люфтов вала рулевой рейки, снимите гайку фиксации (на чертеже под номером 56517A). Как и в случае с фиксатором упора, нужно запомнить количество оборотов затяжки. Сделайте замеры зазоров, которые образуются на торцах рейки при поворотах руля до упора вправо и влево (измеряем глубину утопленности).

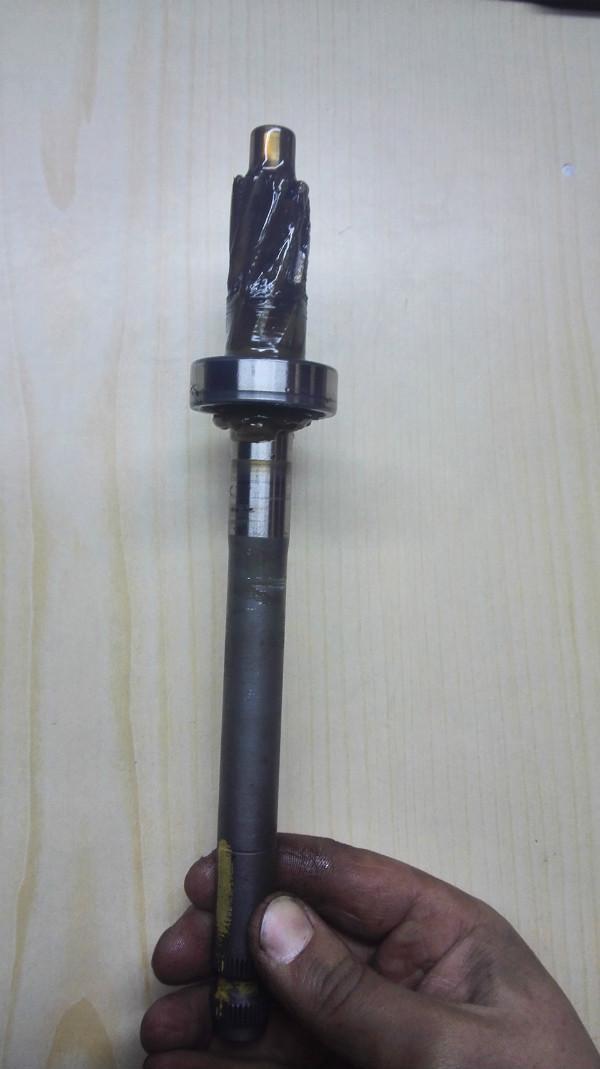

6) Снимаем рулевой вал в сборе с подшипником.

7) Избавляемся от вала рулевой рейки Киа Сид.

8) Демонтируем упор вала реечного механизма.

9) Избавляемся от изношенной втулки 56521B.

10) Убираем загрязнения с рулевого и реечного валов, подшипника, также внутри протираем корпус рейки. Оцениваем, насколько изношены шлицы зубчатого узла, степень износа подшипника Kia Ceed 2013.

Порядок ремонтных работ

Замена втулки рулевой рейки Киа Сид выполняется в следующем порядке:

1.     Освобождаем белый пластиковый кожух от защитного чехла.

2.     Убираем его.

3.     Выкручиваем гайку упора (код 56532В), считая количество оборотов для затяжки элемента.

4.     Демонтируем пружину.

5.     Снимаем вал.

6.     Убираем упор.

7.     Ослабляем до максимума затяжку хомутов пыльников на тягах.

8.     Удаляем тяги.

9.     Снимаем гайку фиксации (код 56517А на изображении), считая число вращений и измеряя зазоры при повороте руля налево и направо до максимума.

10.  Убираем люфты вала рулевой рейки.

11.  Демонтируем рулевой вал вместе с подшипником.

Следом за валом снимаем упор и изношенную втулку (код 56521В на изображении).

Теперь нужно избавиться от грязи, скопившейся на рулевом и реечном вале, подшипнике. Очищаем поверхность рейки. Оцениваем состояние шлицов зубчатого узла и подшипника на предмет износа.

Выбор (новая или поддержанная)

Выбор рулевой рейки на Киа Сид — довольно сложный вопрос, ведь стоимость новой детали слишком высока, а как показывает практика, большинство автовладельцев пытаются найти поддерживаемую. Возникает вопрос, правильно ли они поступают. Таким образом, бывшая в употреблении дорожка может быть не намного лучше старой. Чтобы определить целостность и функциональность такого изделия, его необходимо разобрать и провести диагностику, что потребует дополнительных усилий и затрат.

Но независимо от того, сколько аргументов в пользу поддерживаемого двоичного файла, новая часть даже лучше. Это второй вариант, который рекомендуют устанавливать производитель и автомобильные эксперты. По этому поводу мнения автомобилистов разделились, поэтому каждый решает сам, исходя из своих желаний и возможностей.

Оригинал

56500 1H000 — оригинальный каталожный номер рулевой рейки, производимой Kia Sid. Идеально адаптируется к сиденьям и не требует переделки креплений.

Установка деталей

Перед обратной сборкой конструкции промазываем реечный вал литиевой смазкой. Для правильной установки рулевого колеса проверяем, совпадают ли метки на рейке и картере. Поэтапно процесс установки выглядит так:

1. Заменяем подшипники рейки.

2. Заливаем литиевую смазку в картер.

3. Устанавливаем рейку.

4. Проверяем метки.

5. Устанавливаем новую пружину, кольцо и упор.

6. Фиксируем рулевые тяги.

7. Вставляем рейку и фиксируем шлицы.

8. Подсоединяем к системе.

9. Присоединяем рулевые наконечники к поворотному кулаку.

Далее возвращаем на место напольное покрытие, защиту картера и колеса. Когда все детали установлены, можно немного прокатиться, чтобы убедиться в правильности выполнения работы.

Демонтаж рейки

Для снятия рейки Киа Сид 2011 воспользуйтесь смотровой канавой или подъемником.

Ход работ по демонтажу конструкции:

1) Зафиксируйте переднюю часть кузова на домкрате (поднимите на подъемнике).

2) Демонтируйте колеса и избавьтесь от защиты картера.

3) Освободите пространство за педалями, отгибая напольное покрытие. Отметьте краской положение реечного вала в отношении рулевого, оборудованного карданом. Вынув ключ из зажигания, проверните руль Киа Сид до упора. Избавьтесь от карданчика, приподнимая его вверх по оси вала Киа Сид. При затрудненном движении механизма воспользуйтесь монтажкой.

4) Ключом на 19 избавляемся от двух передних болтов, двух основных задних подрамочных гаек. Четыре гайки с проушинами извлеките с помощью 14-миллиметрового ключа. Выверните передние болты до середины резьбы, фиксаторы сзади демонтируем полностью.

5) Снимаем болты (4 шт.), которые фиксируют заднюю подушку силовой установки. Сделайте на них пометки, чтобы не перепутать при сборке, поскольку крепления имеют разную длину.

6) После снятия шплинтов освобождаем цапфы (поворотные кулаки) от рулевых наконечников Киа Сид. При выбивании используйте проставку, бейте в место, где в палец входит в кулак.

7) Проведите демонтаж резинового демпфера системы выпуска отработанных газов. Он установлен на металлическом штыре. Если не снять, он будет мешать опустить подрамник.

8) После проведения описанных манипуляций задняя часть подрамника, рулевая река и стабилизатор поперечной устойчивости должны принять опущенное состояние. Если подрамник все еще держится на задних шпильках, проверьте, чтобы кардан, находящийся под педалями, был отсоединен. Если в салоне все сделано правильно, выкрутите стойки и выбейте конструкцию из стабилизатора.

9) После опускания подрамника можно беспрепятственно выкрутить четыре болта рейки Киа Сид.

10) Создавать помеху для снятия рулевой рейки может стабилизатор. В этом случае демонтируйте его, подобравшись с водительской стороны.

После извлечения можно приступать к ремонту рулевой рейки Kia Ceed 2012.

Ремонт рейки Киа Сид

Последовательность действий при ремонте рулевой рейки Киа Сид 2010:

1) Освободите белый пластиковый кожух от защитного чехла.

2) Демонтируйте сам кожух. С этим пунктом могут возникнуть трудности, поэтому можно попробовать нагреть корпус феном или снимать с помощью отвертки.

3) При выкручивании гайки, фиксирующей упор вала рейки (на чертеже указана под номером 56532B), нужно посчитать, на сколько оборотов затянут элемент. При сборке гайку затягивают на такое же количество. Проводим демонтаж пружины. Упор Киа Сид извлекаем только после того, как будет снят вал.

4) Максимально ослабляем затяжку хомутов пыльников на тягах. С помощью газового ключа избавляемся от тяг.

5) Чтобы избавиться от люфтов вала рулевой рейки, снимите гайку фиксации (на чертеже под номером 56517A). Как и в случае с фиксатором упора, нужно запомнить количество оборотов затяжки. Сделайте замеры зазоров, которые образуются на торцах рейки при поворотах руля до упора вправо и влево (измеряем глубину утопленности).

6) Снимаем рулевой вал в сборе с подшипником.

7) Избавляемся от вала рулевой рейки Киа Сид.

8) Демонтируем упор вала реечного механизма.

9) Избавляемся от изношенной втулки 56521B.

10) Убираем загрязнения с рулевого и реечного валов, подшипника, также внутри протираем корпус рейки. Оцениваем, насколько изношены шлицы зубчатого узла, степень износа подшипника Kia Ceed 2013.

С чего начинается ремонт рулевой рейки “Киа”

Пластиковые запчасти изнашиваются раньше всего.Пластиковые запчасти изнашиваются раньше всего.

Перед “домашней” диагностикой выключите двигатель и покрутите руль до предела. Если появился стук, проблема может быть в шаровых опорах, наконечниках, тягах или рейке.

Далее действуйте так:

• открываете капот;
• поднимаете автомобиль домкратами;
• ищите интересующий агрегат и осматриваете его (ориентируйтесь на инструкцию производителя).

При обнаружении подтеков нужны восстановительные работы. Подвигайте тягу рукой — если она дает люфт в области крепления, отправляйтесь в автосервис. Самостоятельная регулировка уместна, если повреждений нет, но есть зазор и стучит. Процедуру выполняют гайко-винтом с использованием специального инструмента. Например, рулевую рейку “Киа-Сид” 2010, регулируют именно так. Перед настройкой обратитесь за консультацией к профессионалам. Возможно, что нет смысла совершать лишние действия и нужна установка нового элемента.

Основные причины неисправностей

Есть несколько причин, которые приводят к проблемам с необходимостью ремонта рулевой рейки Ceed. Наиболее распространены:

• нерегулярная замена гидравлического масла, в результате чего оно загрязняется и теряет свои основные свойства;
• сочетание разных видов масла, из-за которого оно может вспениваться или скручиваться, что также приведет к потере свойств;
• отсутствие достаточного прогрева автомобиля перед поездкой, после которого масло не достигает нужной вязкости, особенно если это происходит в холодный период;
• повреждение пыльников рулевых тяг, что приводит к попаданию внутрь влаги и грязи;
• несоблюдение скоростного режима, неаккуратное вождение, особенно при движении по неровной поверхности.
