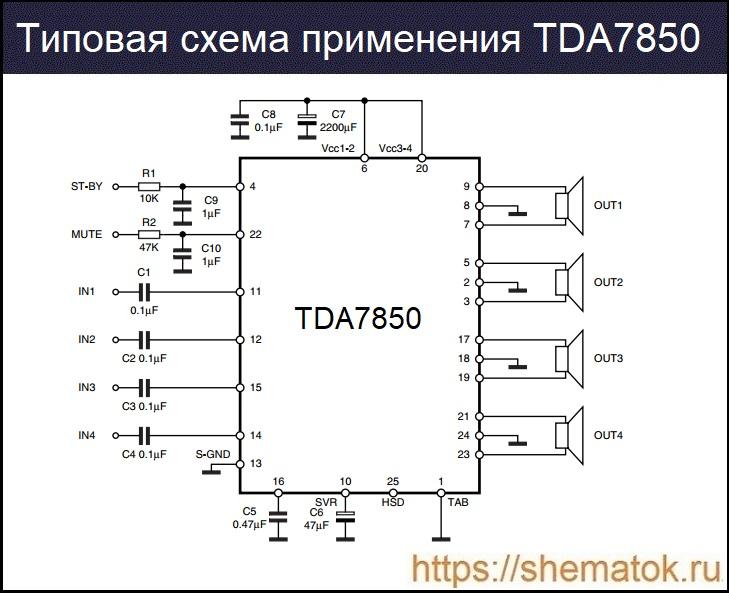

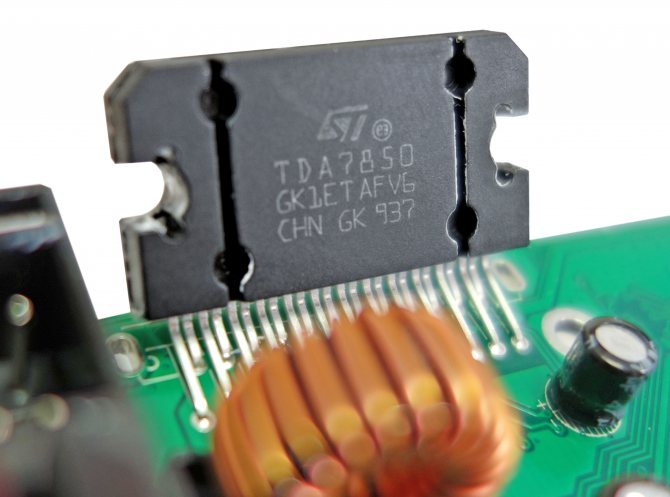

Собрать готовый усилитель на TDA7850 можно с минимальным количеством внешних элементов. Микросхема имеет фиксированный коэффициент усиления (26 дБ) и не нуждается во внешней компенсации. Стандартный вариант схемы включения TDA7850 и использования представлен ниже.

Резисторы R1 и R2 (металлоплёночные), с небольшой мощностью от 0,125 до 0,25 Вт. Электролитические конденсаторы С7 и С6 должны выдерживать напряжение не менее 25 В. Конденсаторы С1, С2, С3 и С4 лучше подободрать плёночные, но можно использовать и керамические. Для стабильной работы микросхему необходимо установить на радиатор, площадь которого рассчитывается по стандартной формуле, с учётом планируемых режимов работы.

Дальнейшая настройка схемы сводится к установке, в точке соединения R1 и R2, напряжения 5 В. Для этого необходимо подбирать сопротивление резистора R2.

Процесс доработки ММС

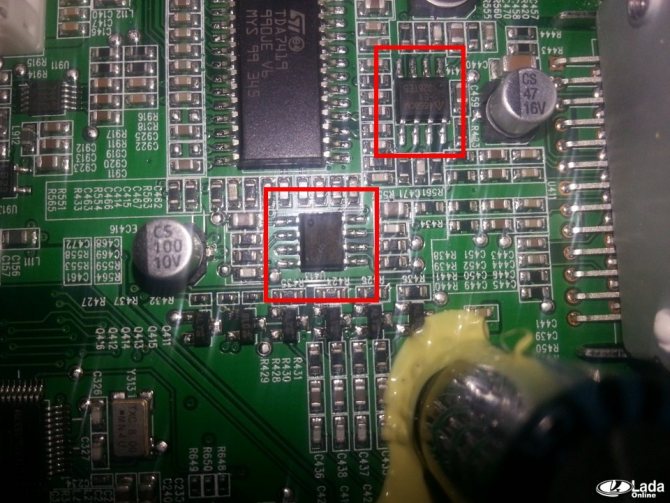

Снимаем магнитолу и откручиваем крышку, выворачивая винты в поле зрения. Далее достаем плату аудиосистемы и находим на ней микросхему усилителя (обведено красным) и конденсатора питания усилителя (обведен желтым), который находится рядом.

1. Микросхему выпаиваем, предварительно сняв металлический кожух и отогнув нижние ушки. Удобней это выполнять при помощи фена (всего 25 ножек, которые припаяны бессвинцовым, тугоплавким припоем). Далее зачищаем отверстия в плате и впаиваем купленную микросхему и устанавливаем металлический кожух. Наносим термопасту.

2. Выпаиваем конденсатор (не забываем, что он полярный). Новый устанавливаем в лёжачем положении, т.к. его размеры намного больше штатного. С обратной стороны платы припаиваем плёночный конденсатор.

Дополнительно: Меняем предусилители по аналогичным способом.

В результате у магнитолы/ММС появляется огромный запас мощности. Теперь можно слушать музыку на более высоком уровне громкости практически без искажений. Кроме этого звучание стало более чистым.

Напомним, есть более простой способ улучшить качество звучания музыки, например, установить усилитель или прошить ММС другой версией меню и эквалайзера.

Усилитель Низкой Частоты TDA 7850 MOSFET

Качество звука один из главных параметров, на который мы ориентируемся при выборе автомобильной магнитолы. Безусловно, внешний усилитель дает значительный прирост громкости и качества, но такой вариант в силу больших дополнительных расходов подходит не всем и не всегда. Что же остается в таком случае? Конечно, использовать ресурсы самой магнитолы, которая, как правило, имеет встроенный усилитель мощности. Не секрет, что параметры встроенного усилителя далеко не космос, но и они оказывается могут различаться у разных производителей магнитол. Обычно, мы читаем в паспорте головного устройства — Мощность 4 х 50 ватт. Это максимальная мощность и она не имеет никакого отношения к реальной мощности которая идет на колонки. Значение имеет какая микросхема Усилителя Низкой Частоты (УНЧ) установлена в данном конкретном устройстве. По большому счету существует не так уж много видов УНЧ, используемых в автомобильных магнитолах. Самая простая и распространенная микросхема TDA 7388, она ставится в большинство дешевых магнитол, имеет максимальную мощность 4 х 40 ватт и номинальную 4 х 25 ватт с КНИ (коэффициент нелинейных искажений) 10%, то есть слушать на максимальной нагрузке в 25 ватт этот звук будет некомфортно.

В штатных головных устройствах Incar серии DTA и XTA используется чип, сделанный по технологии MOSFET. Эта микросхема меньше греется, у нее на одной подложке расположены транзисторы двух видов: полевой и биполярный. Что позволяет уменьшить паразитные шумы и исключить помехи высокой частоты. Чип, который изготавливаются по MOSFET-технологии имеет оптимальное соотношение сигнал/шум. Заявленные 4х80 Вт при нагрузке 2 Ом, это, конечно же, маркетинг, но характеристики данные в паспорте устройства обещают 55 Вт на канал непрерывной мощности RMS, а это уже вполне серьезно. При нагрузке 4 Ом мы имеем, соответственно 4х50 Вт максимальной мощности и 4х30Вт/4Oм 14.4В, 1КГц, 10 %. Таким образом, приобретая штатное головное устройство Incar, даже при подключении к штатной акустике, вы получаете серьезный выигрыш в качестве звука, благодаря использованию лучшего на сегодня Усилителя Низкой Частоты TDA 7850 MOSFET. Он прекрасно согласуется с 2-омными акустическими системами, имеет низкий уровень паразитных шумов, высокий показатель соотношения сигнал/шум, который соответствует классу HI-FI. Дает насыщенную звуковую картину и отличное звучание.

Прямое сравнение усилителей

Усилитель TDA7388

Это бюджетная микросхема работает на биполярных транзисторах и не имеет выдающихся характеристик — устанавливается на недорогие магнитолы.

Вывод: усилитель воспроизводит звук достаточно посредственно. В звуковой картине отсутствуют чистые высокие и нет «мягкости низов». Если у Вас хоть немного присутствует «звуковой слух», эта модель УНЧ Вам не понравится.

В защиту чипа: штатные заводские магнитолы в автомобилях массового сегмента имеют на борту усилитель либо подобного класса, либо еще хуже. А это значит, что купив стороннее головное устройство с чипом TDA7388 вы ничего не потеряете, а, возможно, даже приобретете, так как в настоящее время устройства продаются на современной ОС Андроид, который дает возможность «поиграться» более расширенным встроенным эквалайзером или закачать сторонние плееры аудио/видео со своими «улучшалками».

Усилитель TDA7560 Работает на МОП-транзисторах (MOSFET). Имеет схожие основные характеристики с УНЧ 7850, но чуть меньше максимальная выходная мощность и чуть дешевле в стоимости. Один из первых чипов, который разрабатывался специально для использования в автомагнитолах.

Вывод: хорошо согласуется с акустикой 2 Ом. Звучание достойное, но нет ощущения «прозрачности звука». В целом, зарекомендовал себя с положительной стороны.

Доп.информация: на сегодняшний день уже практически не используется у китайских производителей автомагнитол.

Усилитель TDA7850 Работает на МОП-транзисторах (MOSFET). По совокупности — это лучший на сегодняшний день усилитель для автомобильных аудиосистем. Обладает наивысшим классом звучания (класс AB), с низким уровнем искажений звука и минимизацией потерь.

Вывод: усилитель с хорошим демпинг-фактором — ему комфортно работать с акустикой 2 Ом. Имеет низкий уровень паразитных шумов, высокий показатель соотношения сигнал/шум, который соответствует классу HI-FI. Дает насыщенную звуковую картину. По сравнению с чипом TDA7388 звук чётче и басовитее, присутствуют качественные низы.

Усилитель TDA7851 Работает на МОП-транзисторах (MOSFET). Имеет идентичные характеристики с УНЧ 7850, но снижена максимальная выходная мощность до 40 Ватт на канал (при акустике с импедансом 4 Ом).

Вывод: отличная передача звука, четкие фронты в низком сегменте звучания, нет «эффекта замыленности звука» и «слипания частот» — все гармоники ярко выраженные. В усилитель встроены различные виды защит, в том числе и тепловые, осуществляется контроль токов смещения между каналами и адаптация под изменения в питающем напряжении.

Доп.информация: чип TDA7851 производители ставят на автомагнитолы с «горячими процессорами» (например, RockChip PX5) для снижения общего тепловыделения. Также данным чипом оснащаются SLIM-планшеты — китайские автомагнитолы с тонкой задней частью. Там теплоотвод физически ограничен и сильный нагрев превращает магнитолу в «утюг». В связи с этим снижение тепловыделения по каждому компоненту на плате — необходимость.

Доп.информация: в виду дефицита у производителей чипа TDA7851 китайцы переходят на свои «реплики». Именно такой копией и является TDA7838. По нашему мнению, звучит чуть хуже 7851. Но ничего критичного для массового использования нет. В нашем интернет-магазине есть — хорошие и мощные автомагнитолы на чипе TDA7838 (можно выбрать марку и модель авто через фильтр).

Что имеем по итогу. Критерий оценки звука сильно индивидуален. И если один слушатель в восторге, то не факт, что другому тоже понравится. Поэтому нужно слушать самому, ведь в конечном итоге большую часть времени в автомобиле будете проводить именно Вы — Вам и выбирать.

Смысл доработки ММС

Доработка магнитолы для моделей Лада (Веста, Гранта, Калина или Приора) аналогичная и заключается в том, чтобы:

1. заменить штатную микросхему усилителя TDA7388 на более мощный аналог.
2. поставить дополнительный фильтр по питанию в виде конденсатора.

Дополнительно можно еще заменить предусилители (операционные усилители) типа «4558» (которые есть на ММС Калины, Гранты и Приоры) на лучший аналог ОРА 2134 или OPA 2132 (в маленьком корпусе). Такая доработка улучшит качество звучания на линейных выходах и отфильтрует большое количество помех.

Внимание! Дальнейшие действия вы выполняете на свой страх и риск, автор статьи ответственности не несет. Кроме этого, в ходе такой доработки магнитолы вы теряете гарантию!

Использование более мощного УНЧ может привести к перегреву платы.

Аналог

У TDA7850 существуют неплохие, но менее мощные аналоги. К такой относят схожую по распиновке микросхему TDA7560. При необходимости, в продаже можно найти более дешёвые подобные устройства, с очень похожими электрическими свойствам. Например, в качестве замены можно порекомендовать TDA7388. Есть также практически с идентичными свойствами: TDA7851, TDA 7381, TDA 7384, YD 7388.

Технические характеристики

Рассмотрим максимально возможные характеристики TDA7850. Их превышение при эксплуатации может привести к выходу микросхемы из строя. В связи с этим, именно на них необходимо обращать внимание при разработке проектов. В datasheet приводятся значения, измеренные для идеальных условий эксплуатации, при температуре +25 °С.

Максимальные характеристики TDA7850:

• Сопротивление, в Ом: в нагрузке (RL) 2 … 4.
• Мощность, в Вт: рассеиваемая (Ptot): 80 (при ТА=+70 °С); выходная (POUT): 4×50 (при RL= 4 Ом); 4×80 Вт (при RL= 2 Ом).
• Напряжение, в В: рабочее питание (VS): 18; при постоянном токе (VS(DC)) : 28; пиковое (VS) = 50 (при t=50 мс).
• Выходной пиковый ток (рабочий цикл 10%, при f = 10 Гц) неповторяющийся (t = 100 мкс), в А: до 9.
• Коэффициент нелинейных искажений: до 0.03 % (при при RL=2 Ом, POUT= 15 Вт).
• Температура, в ОС: хранения (ТSTG): -55 … +150; кристалла (ТJ): +150.

Электрические параметры

Номинальные (электрические) параметры микросхемы TDA7850 представлены далее. Все значения протестированы производителем при определенных режимах измерения, указанных в отдельном столбце. Ознакомимся с ними более подробней.

Параметр (обозначение), ед.изм.	Режимы измерения	мин	тип	макс
Ток покоя (Iq1), мА	RL = ∞	100	180	280
Выходное напряжение смещения (VOS),мВ	проигрывание/ тишина			±60
VOS при отключении звука, ожидании (St-By) при включении/выключении (dVOS), мВ		-10		+10
Коэф. усиления по напряжению (GV), дБ		19	20	21
Мощность на выходе (РОUT), Вт	VS = 13,2 В,TDH= 10%	23	25
	VS = 13,2 В, TDH= 1%	16	19
	VS = 14,4 В, TDH= 10%	28	30
	VS = 14,4 В, TDH= 1%	20	23
	VS=14,4 В, TDH= 10%, 2 Ом	50	55
Максимальная РОUTmax, Вт	VS=14,4 В, RL = 4 Ом		50
	VS=14,4 В, RL = 2 Ом		85
Линейные искажения (TDH), в %	РОUT = 4 Вт		0.006	0.05
	RL = 2 Ом, РО = 15 Вт		0.015	0.07
Выходной общий шум (eN), мкВ	«А»-взвешенный уровень		35	50
	BW = 20 Гц … 20 кГц		50	70
Отклонение напряжения питания (SVR), дБ	f = 100 Гц	50	75
Частота среза (fch), кГц	PОUT = 0,5 Вт	100	300
Входной импеданс (Ri), кОм		80	100	120
Перекрёстные наводки (СТ), Вт	f = 1 кГц, РО = 4 Вт	60	70
	f = 10 кГц, РО = 4 Вт		60
Ток потребления в режиме St-By (ISB), мкА	VST-BY = 1,5 В			20
	VST-BY = 0 В			10
Ток на контакте St-By (Ipin5), мкА	VST-BY= от 1,5 до 3,5В			±1
Напряжение на входе, при St-By (VSB in), В	Усил. (AMP): выкл.			1.5
Напряжение на выходе, при St-By (VSB out), В	Усил. (AMP): вкл.	2.75
Затухание звука (AM), дБ		80	90
Пороговое напряжение отключения звука (VM out), В	Усил. (AMP): проигрывание	3.5
Пороговое напряжение включения звука (VM in), В	Усил. (AMP): тишина			1.5
Порог автоматического отключения звука (VAM in), В	Att ≥ 80 дБ, POutRef = 4 Вт	6.5	7
	Att ≥ 0,1 дБ, PОUT=0,5 Вт		7.5	8
