Замена ламп ближнего и дальнего света на Киа Рио

Какие лампочки нужны

В KIA Rio 1–3 поколений (всего их 4) лампа  ближнего света отвечает и за дальний свет. Она галогенная, имеет две спирали мощностью 55/60 Вт (ближний/дальний) и оснащена цоколем H4. Что касается автомобилей четвертого поколения, то в их фарах головного света может стоять как лампочка H4 (P43T), так и HB3 12v 65W.

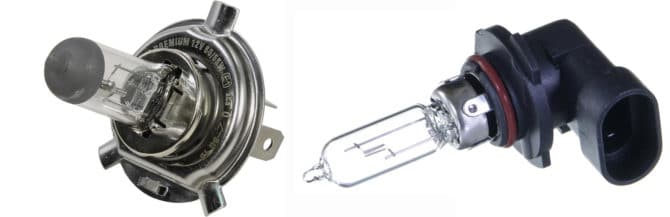

Лампочки H4 (слева) и HB3, используемые в фарах головного света Киа Рио

Чтобы узнать, какая лампа где стоит, достаточно разобраться в отличиях оптики разных поколений Киа Рио.

Отличия оптики разных поколений

Автомобиль Киа Рио насчитывает 4 поколения, которые по годам выпуска распределяются следующим образом:

• I – 2000–2005 гг.;
• II – 2005–2011 гг.;
• III – 2011–2017 гг.;
• IV – с 2017 г. по настоящее время.

Внешне световые приборы в поколениях имеют отличия, но конструктивно они практически не изменились, а значит, не изменился и алгоритм замены источников дальнего/ближнего света. Исключение составляет лишь Киа Рио четвертого поколения: некоторые его модификации получили линзовые фары и лампочку HB3. Она односпиральная, но отвечает и за дальний, и за ближний свет.

Важно! В линзовых блок-фарах Киа Рио IV действительно за дальний и ближний отвечает один односпиральный прибор мощностью 65 Вт. В этих модификациях изменение светового потока и направление луча меняется электромеханической шторкой.

Какому производителю ламп отдать предпочтение?

Бытует мнение, что в Киа Рио предпочтительнее использовать лампочки именитых производителей – Philips, Osram и т. п. Но тут возникает серьезная проблема. Продукция этих фирм стоит немалых денег, и, как показала практика, не всегда подобные расходы себя оправдывают.

Лампочки менее известных компаний нередко работают ничуть не меньший срок, светят не хуже, но стоят намного дешевле. Исключение могут составлять лишь совсем уж откровенные китайские подделки типа «Phulups», изготовленные дядюшкой Ляо в гараже на коленках и стоящие по 5 центов за пучок.

Не стоит ассоциировать слово «китайский» с качеством на уровне «очень плохое». Существует множество китайских производителей, выпускающих собственную весьма качественную сертифицированную продукцию. Кроме того, немало уважаемых компаний (в том числе и российских) имеют производственные мощности в Китае и маркируют свою продукцию «Made in China» или «Produced in China».

Лампочки каких производителей можно порекомендовать для Киа Рио? Тут все зависит от бюджета и личных предпочтений, но я бы посоветовал обратить внимание на продукцию следующих компаний, которые я расположил в порядке убывания стоимости (но не характеристик – это очень спорный вопрос) их ламп:

1. Philips.
2. Osram Original.
3. Bosch.
4. HELLA.
5. «Маяк».
6. «ДиаЛуч».

Как заменить лампу в поворотниках Киа Рио

Машина – средство постоянной опасности. Для снижения рисков на заводах автомобили снабжают осветительными устройствами. К ним относят лампы поворотников.

Располагают их спереди, по бокам и сзади. Это непременный атрибут современного автотранспорта. Поворотные оптические приборы сообщают пешеходам и другим водителям, что автомобиль меняет траекторию движения, притормаживает или останавливается.

Поворотники Kia Rio не горят постоянно – мигают. Информация об их работе у водителя находится на панели приборов. Когда приборы неисправны, владельцы меняют их самостоятельно:

1. Выкручивают патрон с перегоревшим элементом.
2. Нажимают, поворачивают влево, вынимают.
3. Вставляют и закручивают сменный элемент.
4. После фиксируют патрон на место.

Исправные поворотники – средство взаимопонимания водителей.

Замена лампы ближнего/дальнего света

Владельцам, обладающим базовыми знаниями в области электрики, не обязательно посещать автосервис для замены ламп освещения автомобиля.

Лампы ближнего света фар Kia Rio 2014 года заменяются парами. Когда перегорает один, через некоторое время гаснет и другой — у них одинаковый срок службы. Свет фар должен быть одинаковым, а новый блок будет гореть ярче.

Порядок установки галогенных ламп:

1. Откройте капот.
2. Найдите защитную крышку в задней части фары. Открутите его. Правая фара более доступна, чем левая. Если доступ к нему затруднен, снимите блок предохранителей.
3. В открытом пространстве в центральном положении установите лампу фары. Отключите его от источника питания.
4. Компонент удерживается на месте фиксирующей пружиной. Он отсоединяется путем выдвижения его пальцем.
5. Удалите поврежденную лампу и установите новую.

Затем работа выполняется в обратном порядке. Галогенные лампы нельзя трогать голыми руками — используйте хлопчатобумажные перчатки.

Что делать если лампа вышла из строя?

ДХО на Киа Рио

Дневные ходовые огни, или ДХО, заменяются, когда срок их службы подходит к концу или когда вы хотите заменить галогенки на светодиодную оптику.

Процедура занимает 10 минут и проводится без снятия крыльев, колес или бампера. Процедура:

1. Гнездо расположено на боковой стороне пылезащитной крышки. Возьмитесь за пальцы и скрутитесь влево.
2. Отсоедините розетку, снимите блок освещения.
3. Нажмите на замок, отсоедините провода от розетки.
4. Вставьте новый компонент.
5. Затем установите гнездо в держатель, поверните по часовой стрелке.

Когда лампа и патрон установлены на место, вставьте провода в разъем.

Замена лампы стоп-сигнала и заднего габарита

Лампа заднего стопа и габарита – это одна лампа с двумя нитями накаливания. Меняется довольно просто без снятия блок-фары.

Открываем багажник. Поднимаем клапан обивки багажника.

Видим два патрона ламп. Нам нужен тот, к которому подходят 3 провода.

Поворачиваем плафон против часовой стрелки. Саму лампу немного нажимаем и тоже поворачиваем.

Обратите внимание, что выступы на лампе находятся на разных уровнях, как и пазы в плафоне.

Лампы, установленные в задних фарах Kia Rio

Как и вся конструкция, светотехника компактного семейства Киа Рио продумана до мелочей. Придает элегантный и спортивный вид автомобилю в любом варианте кузова.

Лампы на Киа Рио 3 меняют по мере перегорания или с целью регулировки оптики. Снятие задних фонарей и замена ламп занимает мало времени. А вот для седанов и хэтчбеков есть свои нюансы.

На хэтчбеке задняя обшивка не снимается. На седане по-другому: сначала снимается задняя обшивка багажника. Извлеките картриджи, снимите обивку.

Задний фонарь хэтчбека меняется так:

1. Отсоедините электрический разъем от фары.
2. Откручиваем гайки, снимаем фонарь.
3. Замените сгоревший элемент на новый.

Не прикасайтесь к галогеновым колбам открытой ладонью, иначе на стекле останутся жирные пятна, оно помутнеет. Если это произошло, колбу протирают хлопчатобумажной тканью, смоченной в спирте.

Инструкция по замене

Следует отдать должное конструкторам Киа Рио – замена ламп головного света в этих машинах очень проста. Ее можно выполнить прямо из моторного отсека, не разнося при этом сам автомобиль на куски, срывая, как с именитых брендов, бамперы, колеса, подкрылки, аккумуляторы и даже бензонасосы. Не надо валяться в грязи и искать эстакаду. Не нужно ехать на специализированную СТО, где за бешеные деньги добрый дядя с образованием в 3 класса церковно-приходской сделает все за 5 мин.

Инструментов тоже никаких не понадобится – только чистые хлопчатобумажные перчатки. Если лампочки на замену куплены загодя и лежат в багажнике, то установить их в Киа Рио на место сгоревших можно даже в чистом поле за считаные минуты.

Итак, открываем капот моторного отсека Киа Рио. Перед нами фары во всей красе. К правой доступ вообще свободный, к левой – слегка ограничен.

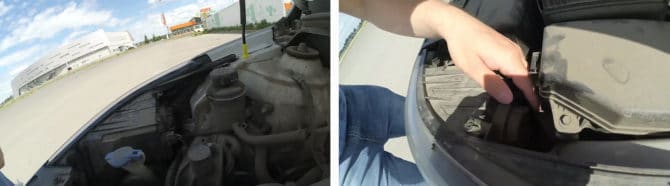

Доступ к правой (фото слева) и левой блок-фаре на Киа Рио практически свободный

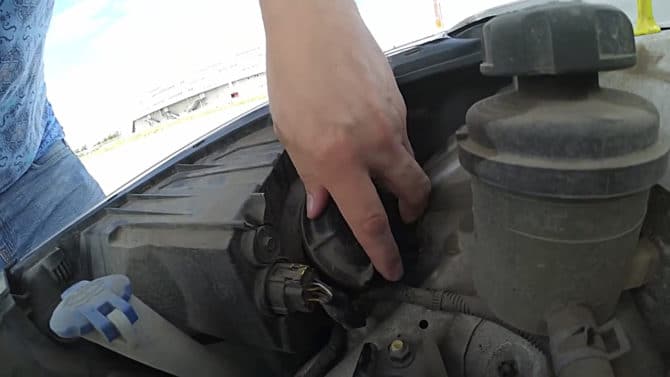

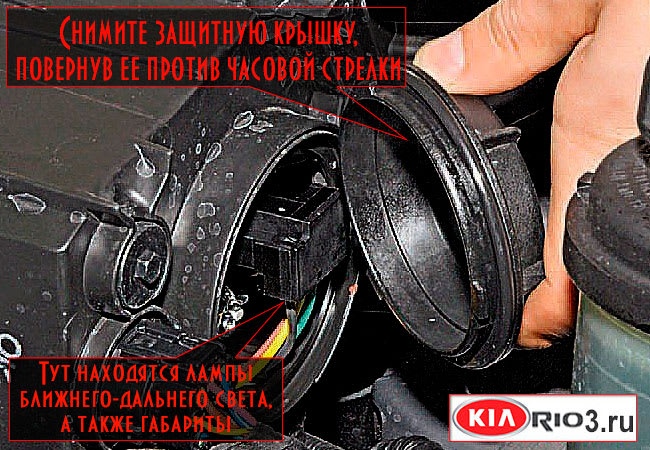

Для замены лампочки дальнего/ближнего света с блок-фары необходимо снять защитную крышку. Делается это отворачиванием ее против часовой стрелки до упора.

Под крышкой мы видим колодку питания, которую просто снимаем, потянув по оси лампы. Пойдет туго, но тянуть нужно без фанатизма.

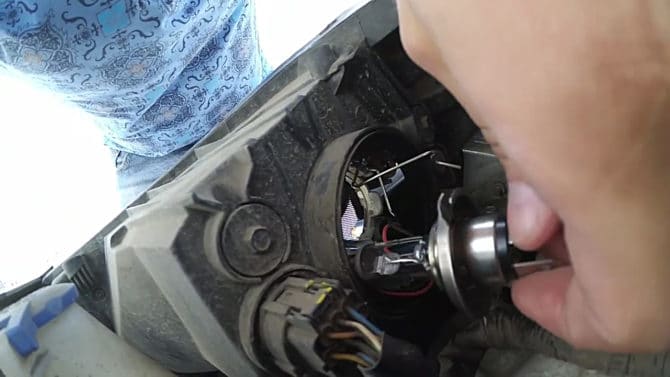

Сама лампочка крепится пружинным фиксатором, который я обозначил стрелкой.

Отжимаем и откидываем пружину, теперь лампочку можно вынуть из гнезда.

Снятая лампа

Важно! Все действия по отсоединению колодки и демонтажу сгоревшей лампы производи предельно аккуратно. Сгоревшая лампочка может иметь трещины на колбе! Если ты раздавишь колбу сгоревшей лампочки, то придется демонтировать всю фару, чтобы извлечь из нее осколки.

Прежде чем браться за установку новой лампы, необходимо надеть перчатки, поскольку прикосновение к колбе галогенного источника света голыми руками недопустимо. Надеваем перчатки, берем новую лампу и устанавливаем ее на место сгоревшей. Защелкиваем пружинный фиксатор, надеваем на цоколь лампочки колодку питания, плотно заворачиваем защитную крышку. Включаем зажигание, проверяем работу фары.

Если у тебя линзовые фары 4-го поколения, то алгоритм замены лампочки не меняется. Просто вместо прибора H4 нужно установить лампу типа HB3 (см. раздел «Отличия оптики разных поколений»).

Замена лампы указателя поворота

Лампа указателя поворота в передней фаре Киа Рио-3 находится отдельно от двух предыдущих ламп. И, замена выполняется еще проще:

• Выкрутите патрон с лампой указателя поворота.

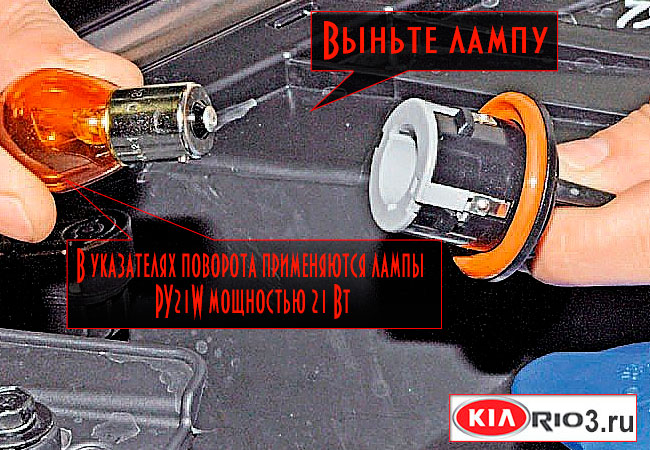

• Чтобы выкрутить лампу из патрона, нажмите на нее и поверните против часовой стрелки.

• Вкрутите в патрон новую лампу поворота.
• Вкрутите патрон в блок-фару.

На этом замена всех ламп в передней фаре завершена!
