Как работает полный привод на «Киа Спортейдж» 3 и 4 поколений

Принцип работы

Узел располагается под днищем автомобиля. Чтобы понять принцип работы полного привода «Киа Спортейдж» 4, нужно разобраться в его компонентах.

Механизм состоит из следующих деталей:

• раздаточная коробка – элемент трансмиссии, характерный для машин с цельным приводом, связывает два моста и распределяет между ними крутящий момент от ДВС;
• электромагнитная муфта – электрическая машинка, которая соединяет и разъединяет находящиеся в зацеплении пары;
• карданный вал (крестовина) — объединяет раздаточную коробку с муфтой.

Раздатка крепится к корпусу КП. Система привода 4х4 работает на бензиновых и дизельных двигателях на автомате или механике.

Электронный блок, скрытый облицовкой передней панели, распоряжается крутящим момент между двумя мостами автомобиля. На ЭБУ стекаются сведения с дроссельной заслонки о работе силовой установки, количестве вращений и угле поворота колес, а также информация с системы АБС (антиблокировки тормозов).

Включают полный привод на «Киа Спортейдж» 3 через электромагнитную муфту.

При этом существуют два способа подключения ПП:

1. Автоматический – по рекомендации ЭБУ.
2. Режим блокировки – срабатывает со специальной кнопки. Клавиша располагается слева на доске приборов, либо рядом с рычагом КПП.

При втором методе нажатие клавиши (включение ПП) сопровождается желтым цветом контрольной лампочки на приборной доске. Блокировка запускается до увеличения скорости «Киа Рио» до 40 км/ч. На задний мост приходится 50% момента вращения колес. Когда спидометр показывает 30 км/ч, задняя ось начинает отключаться. Во время сброса скорости происходит обратное явление – задняя ось подключается.

Чтобы отключить полный привод (ПП) на «Киа Спортейдж» 3, нажмите клавишу повторно.

Между мостами нет дифференциала. Момент силы передается на электрогидравлическую муфту, а ЭБУ обрабатывает данные и в нужном соотношении отключает электрическую машинку (муфту). Мерцающий красным цветом индикатор сигнализирует о проблемах в узле, требует немедленной проверки работы полного привода на «Кия Спортейдж» 3.

Устройство полного привода Sportage 3

Система полноприводного Kia Sportage 3 включает раздаточную коробку, электромагнитную муфту, карданный вал и дифференциал.

Раздатка Киа Спортейдж 3 конструкционно соединена с картером КПП. Узел представлен двумя коническими гипоидными шестернями. Межосевого дифференциала нет, момент силы от передних колес к задним посредством электромагнитной муфты, соединенной с задним дифференциалом. Карданный вал получает вращение от раздаточного узла и передает его на входной вал муфты. В блоке управления происходят вычисления момента силы, достаточного для передачи на заднюю ось. Контроллер в это время обеспечивает частичную или полную блокировку муфты полного привода.

Описание режимов работы

Полный привод Спортейдж 3 может работать в двух вариантах. В режиме автомат задний мост активируется или отключается на основе анализа блока управления, то есть, на нормальном покрытии в таком режиме машина использует передний привод. Как включить второй режим? Специальная кнопка LOCK включает блокировку. В некоторых модификациях кнопка расположена слева от руля на клавишной панели, в других ее поместили на центральный тоннель возле ручки КПП.

При активации работы полного привода в постоянном режиме загорается оранжевый индикатор на панели приборов. В режиме блокировки до 50% вращающего момента через муфту передается на заднюю ось на скорости, не превышающей 40 км/ч. Как только Sportage 3 набирает разгон до 30км/ч, задний мост постепенно отсоединяется и полностью деактивируется при достижении 40км/ч. При снижении скорости задний мост подключается в обратном порядке. Повторное нажатие кнопки LOCK деактивирует блокировку.

О неправильной работе полного привода сигнализирует мигающий индикатор, который находится возле индикатора активации режима блокировки.

Обслуживание и профилактика

При своевременной замене смазки в раздатке и заднем дифференциале полноприводной Киа Спортейдж 3 система без проблем выезжает заявленный ресурс. Производитель рекомендует менять жидкость после 105 тысяч км пробега (или каждые 7 лет). Однако опыт владельцев Kia Sportage 3 подсказывает, что обслуживание полного привода требуется уже на 60 тысяч км. Особенно внимательные водители, своевременно проводящие профилактику 4WD, отмечают, что даже на 40-50 тыс. км масло темнеет и сгущается, что говорит об его износе.

Вместе с рабочей жидкостью раздаточной коробки и диффа можно обслуживать и АКПП, срок замены АТФ в которой также подходит после 60 тыс. км пробега.

Не работает полный привод: проблемы

Далее – достаточно нетривиальные, но распространенные неисправности полного привода Киа спортейдж 3. Проблемы могут проявиться при использовании авто исключительно в городских условиях.

Произвольное подключение задней оси возможно при резком наборе скорости или же на самом старте движения. Вращение распределяется между ITM-блоком и передними, задними осями. Разделение происходит от 100 до 0 или же от 50 до 50%.

Неисправности муфты

Отсутствует подключение задней оси, а индикатор поломки неустанно горит. Вращение карданного вала при этом не прекращается. Функционал авто может выдавать ошибки P1832 и P1831. К последним приводит перегрев муфты или же продолжительная пробуксовка.

Вот почему сложные участки следует преодолевать с выключенной кнопкой 4WD Lock. Разрешить проблему можно только сменой муфты. Деталь стоит немало, но её легко найти и заменить. До тех пор пока авто находится на гарантии, смена муфты может замещаться обновлением лишь одного насоса компонента;

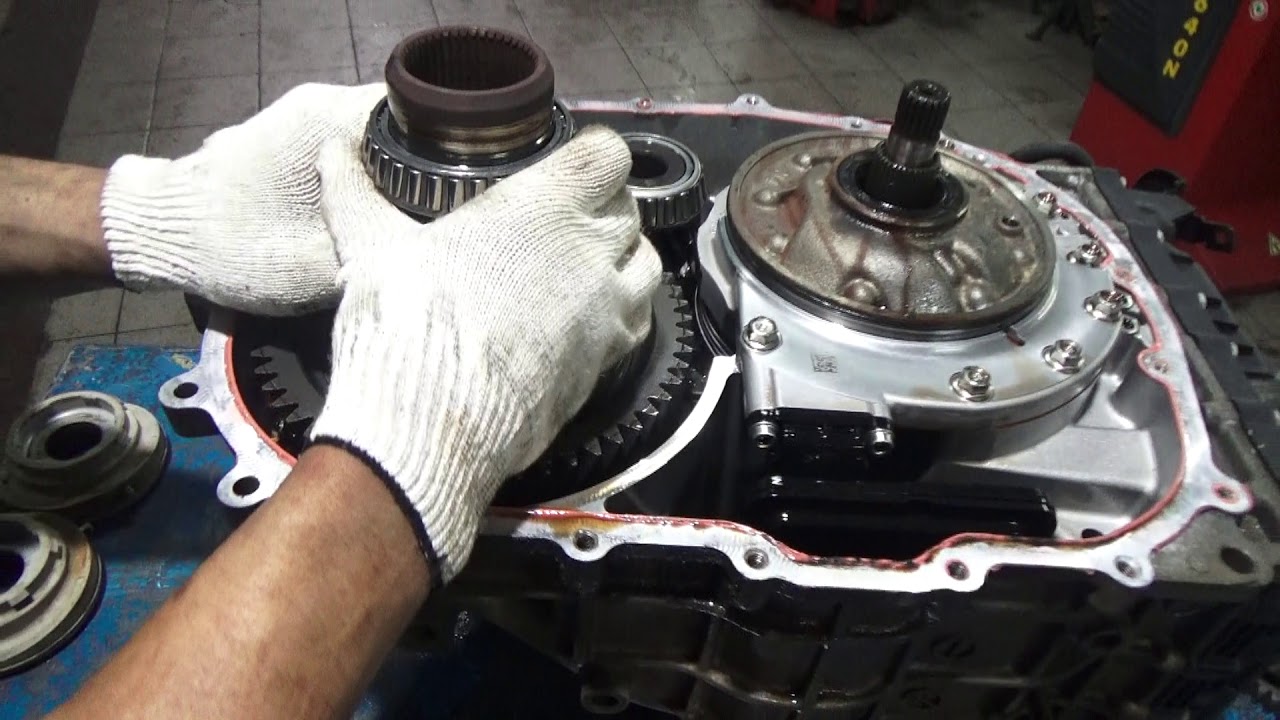

Ржавчина на шлицевом соединении между КПП и раздатчиком

Коррозия часто проявляется на любых автомобилях Киа. Именно поэтому нужно периодически диагностировать машину, поднимая авто на подъемнике и анализируя возможность поворота колес при вращающемся кардане.

Отсутствие вращения подразумевает смену раздатчика или ремонт дифференциала КПП. Ржавчина на шлицах дифференциала КПП заключается в сальнике на входе в промежуточный вал. Решением для скорейшего ремонта станет периодическая диагностика машины;

Это наиболее распространенные причины неисправностей в целом приводе автомобилей Киа. Следуйте приведенным рекомендациям, чтобы обезопасить и улучшить собственную эксплуатацию любимого автомобиля.

Причины недействующего полного привода

Механизм 4WD кроссовера «Рио» создан для городских улиц, проселочных дорог, скользких покрытий, но не для крутого бездорожья. Эксплуатация в трудных условиях приводит к поломкам.

Неисправность муфты включения ПП

Причин неработающего полного привода на «Киа Спортейдж» 3 немного. Самая простая – перегрев электромагнитной муфты во время долгой пробуксовки.

Поломка проявляется так: задняя ось не подключается, индикатор горит красным цветом. Исправить дело можно только заменой муфты. Покупка нового элемента обойдется недешево, но поменять деталь нетрудно.

Коррозия шлицевого соединения между КПП и раздаткой

Ржавчина – бич металлических частей, работающих во влажной и грязной среде. Поэтому осматривайте узлы автомобиля на подъемнике, чтобы проверить работу полного привода на «Киа Спортейдж» 3. Убедитесь, что колеса поворачиваются при вращающейся крестовине.

Если этого нет, нужно менять раздаточную коробку либо ремонтировать дифференциал КПП. Коррозия на шлицевом зубчатом соединении коробки скоростей появляется в сальнике. Последний установлен на входе в промежуточный вал.

Замена масла в муфте

Для предотвращения поломок и экономии на преждевременном ремонте, вовремя производите замену масла в электромагнитной муфте. Неисправность может проявляться в появлении толчков и пинков в полноприводном режиме езды. Для диагностики и выявления причин неисправности достаньте предохранитель муфты и в течение недели пользуйтесь полным приводом. Если толчки исчезли, то их причиной была именно неисправность муфты.

Ravenol Transfer Fluid TF-0870

С конвейера Спортейдж 3 с полным приводом сходит с маслом Shell TF 0870 в муфте. В случае невозможности использовать заводскую жидкость, в качестве точного аналога можно заливать Ravenol Transfer Fluid TF-0870.

При замене масла лучше разбирать и чистить муфту. Кроме того, слить весь объем отработанной смазывающей жидкости без разборки этой детали нельзя.

Снятие

Чтобы снять муфту на Sportage 3 снимаем карданный вал и отсоединяем провода.

На корпус диффа муфта посажена на четырех болтах. С задней части редуктора свободную часть этих болтов нужно предварительно смазать вэдэшкой, чтобы очистить от грязи и ржавчины. Через некоторое время откручиваем болты. Без смазки можно сорвать резьбу.

Вставив в отверстие отвертку, подденьте и снимите муфту.

Смена масла

С помощью удлиненной головки на 30 и набора инструментов открутите фланец. Через его полость лучше всего сливать отработанную жидкость, так как здесь находится низшая точка, а значит, масло будет выливаться прямотоком. Сливаем старую смазку.

Часто водители игнорируют предупреждение производителя о том, что муфту Киа Спортейдж 3 запрещено ставить вертикально, так как в этом положении удобнее заливать жидкость.

Эта мера предосторожности объясняется особенностями конструкции сапуна, через который в режиме работы сбрасывается давление смазывающей жидкости.

Чтобы залить свежее масло, ставим муфту вертикально, опустив шлицы вниз, подкладываем под муфту тряпку, чтобы избежать утечки масла в случае открытия сапуна. Тщательно чистим деталь, убирая всю грязь. Затем нужно открутить пять болтов на крышке и удерживающее провод датчика крепление.

Убеждаемся, что внутри нет грязи, заливаем новую рабочую жидкость, заполняя все отверстия и ответвления муфты. По регламенту, объем заливаемой жидкости составляет 485 мл. Затем обрабатываем небольшим слоем герметика крышку, устанавливаем ее обратно. Для лучшей сцепки болтов рекомендуется использовать фиксатор резьбы.

Даем герметику засохнуть, а затем через отверстие залива доливаем еще немного жидкости. Укладываем муфту в горизонтальное положение, сливая остатки через сапун. Ставим все на свои места.

Снятие муфты полного привода Спортейдж 3

1. Поднимаем автомобиль на подъемнике (либо используем яму). Откручиваем и снимаем карданный вал. Момент затяжки болтов карданного вала к флянцу муфты 49.0

7.0kgf.m)

Отпускаем (полностью не откручиваем) флянец муфты.Понадобиться высокая головка на 30. Удобнее это сделать сейчас, а не на столе.

Снимаем разъемы электрические

Откручиваем 4 болта крепления муфты к корпусу заднего моста. Прежде чем откручивать надо залить их wd-40, например, или любым спреем для обработки резьбовых соединений, на 10 – 20 минут. Выступающие части резьбы очищаем металлической щеткой от грязи. Момент затяжки болтов 58.8

6.5kgf.m)

Используя плоскую отвертку, отсоединяем корпус муфты от корпуса заднего моста. Соединение не герметизируется, поэтому на плоскостях корпусов видны следы окисления металлов, возможна даже грязь. Шлицевое соединение между корпусом редуктора и муфтой смазано специальной смазкой, не забудьте при установке нанести ее на шлицы. Подойдет любая смазка класса EP (Extreme Pressure) на основе бисульфата молибдена(MoS2).

Разборка и ремонт муфты полного привода

После снятия разберем муфту на столе. Освободите достаточно места, для раскладывания внутренностей муфты. Если ваша муфта работает, но чувствуются толчки при старте, то все что нужно будет сделать, это разобрать ее и почистить с помощью специальных очистителей. Если полного привода уже нет, придется ремонтировать ступицу фрикционных дисков муфты, а точнее — варить разорванный сварной шов.

Материалы для ремонта муфты полного привода:

• Масло муфты. Shell TF 0870. Аналог, Ravenol, код 4014835795419. Некоторые используют ATF SP3 любого производителя. Количество масла 485 мл. Покупаем 1 литр.
• Сальник муфты (со стороны кардана). Оригинал не продается отдельной запчастью. Подходит такой: CORTECO 20026696В.
• Очиститель в баллоне в виде спрея. Подойдет любой для очистки тормозных дисков. Удобно, когда он с трубочкой в комплекте.

Откручиваем крышку муфты, и выливаем старое масло, поворачивая муфту.

Снимаем крышку муфты, болты под шестигранник

Откручиваем гайку крепления фланца (ту что на 30) и снимаем фланец. Далее переворачиваем муфту и аккуратными постукиваниями через мягкую проставку, по торцу входного вала, добиваемся чтобы крышка-сальник вышла из корпуса муфты. Аккуратно, не повредите этот сальник, отдельной запчастью он не идет, нужно будет установить его на место.

В верхнем левом углу — сапун муфты, через него может вытекать рабочая жидкость

Стучим аккуратно, чтобы не выпали фрикционы, после снятия крышки–сальника.

Пакет фрикционов всборе

Далее аккуратно последовательно разбираем пакет фрикционов, складывая фрикционы в последовательности снятия. Последнюю пару удерживает стопорной кольцо, снимаем его с помощью плоских отверток, или специального разжимного съемника для стопорных колец.

После того как все разобрано, осмотрите сами фрикционы на момент износа накладок. Если они стерты, придется менять муфту в сборе. Но, как правило, фрикционы редко стираются. Если полный привод у вас пропал, причина именно в ступице, шлицевое соединение которой крепиться сваркой. Этот сварной шов просто «обрезается» от большой нагрузки. Придется заварить его с помощью сварки.

Далее, необходимо вычистить корпус муфты, все каналы, все диски, фильтр с помощью спрея-очистителя и небольшой кисти. Сгустков масла быть не должно вообще. Открутив насос, промываем его очистителем.

Собираем пакет фрикционов в обратной последовательности.

Важно: каждый диск, перед установкой, окунаем в емкость с новым маслом. Нельзя устанавливать сухие фрикционы.

Вставляем собранный пакет дисков в корпус муфты, и аккуратно забиваем крышку-сальник, смазав ее по посадочным поверхностям маслом. Перед тем как забивать крышку в корпус ее необходимо одеть на вал, чтобы не повредить ее внутреннюю кромку.

Устанавливаем фланец муфты, но не затягиваем его полностью.

Устанавливаем моторчик, заливаем ровно 485 мл нового масла, устанавливаем крышку муфты на герметик.

Устанавливаем муфту на авто, затягиваем фланец, прикручиваем кардан. Моменты затягивания я указывал выше.

Вот и весь ремонт.

Нужно регулярно менять рабочую жидкость муфты полного привода. Хоть завод производитель и не регламентирует такую процедуру, я рекомендую это делать раз в 45 000 км пробега. Делать это можно без разборки муфты, просто снимать ее и сливать через контрольную пробку. Полностью все масло не сольется, но около 300 – 380 мл удается слить.
