Как работает полный привод на «Киа Спортейдж» 3 и 4 поколений

Принцип работы

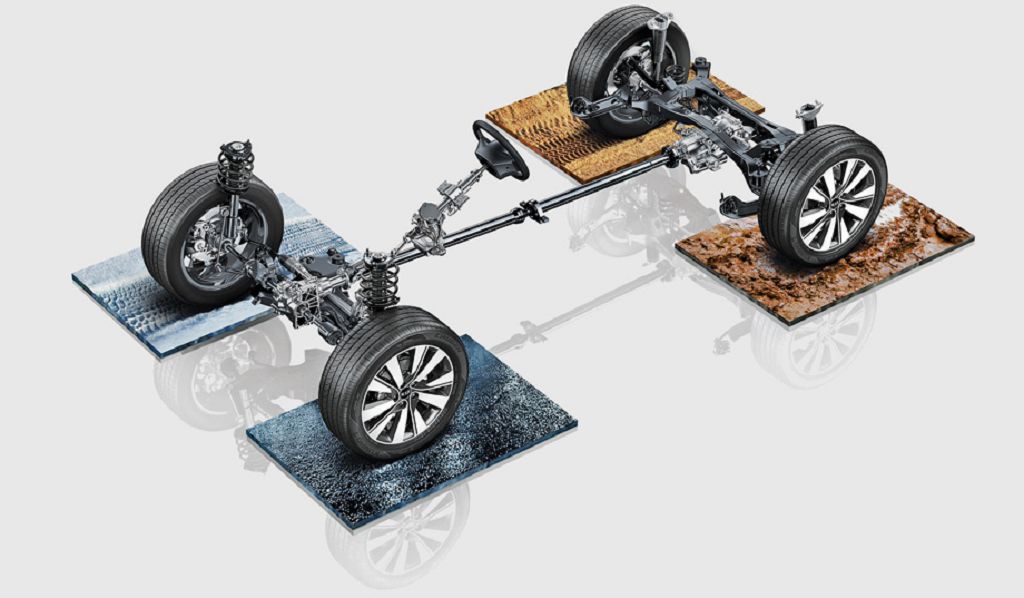

Узел располагается под днищем автомобиля. Чтобы понять принцип работы полного привода «Киа Спортейдж» 4, нужно разобраться в его компонентах.

Механизм состоит из следующих деталей:

• раздаточная коробка – элемент трансмиссии, характерный для машин с цельным приводом, связывает два моста и распределяет между ними крутящий момент от ДВС;
• электромагнитная муфта – электрическая машинка, которая соединяет и разъединяет находящиеся в зацеплении пары;
• карданный вал (крестовина) — объединяет раздаточную коробку с муфтой.

Раздатка крепится к корпусу КП. Система привода 4х4 работает на бензиновых и дизельных двигателях на автомате или механике.

Электронный блок, скрытый облицовкой передней панели, распоряжается крутящим момент между двумя мостами автомобиля. На ЭБУ стекаются сведения с дроссельной заслонки о работе силовой установки, количестве вращений и угле поворота колес, а также информация с системы АБС (антиблокировки тормозов).

Включают полный привод на «Киа Спортейдж» 3 через электромагнитную муфту.

При этом существуют два способа подключения ПП:

1. Автоматический – по рекомендации ЭБУ.
2. Режим блокировки – срабатывает со специальной кнопки. Клавиша располагается слева на доске приборов, либо рядом с рычагом КПП.

При втором методе нажатие клавиши (включение ПП) сопровождается желтым цветом контрольной лампочки на приборной доске. Блокировка запускается до увеличения скорости «Киа Рио» до 40 км/ч. На задний мост приходится 50% момента вращения колес. Когда спидометр показывает 30 км/ч, задняя ось начинает отключаться. Во время сброса скорости происходит обратное явление – задняя ось подключается.

Чтобы отключить полный привод (ПП) на «Киа Спортейдж» 3, нажмите клавишу повторно.

Между мостами нет дифференциала. Момент силы передается на электрогидравлическую муфту, а ЭБУ обрабатывает данные и в нужном соотношении отключает электрическую машинку (муфту). Мерцающий красным цветом индикатор сигнализирует о проблемах в узле, требует немедленной проверки работы полного привода на «Кия Спортейдж» 3.

Полный привод на Киа Спортэйдж третьего поколения

Полноприводная трансмиссия на Kia Sportage третьего поколения (на рынке с 2010 года) не рассчитана на езду по бездорожью, зато идеально подходит для движения в городских условиях, в том числе зимой. Полный привод может функционировать в автоматическом режиме или в режиме блокировки. В первом случае 4WD включается на основе данных ЭБУ, считывающего информацию о текущем состоянии двигателя, скорости вращения колес и т. д. Электромагнитная муфта обеспечивает активацию заднего моста.

Включение и выключение режима блокировки выполняет кнопка «LOCK». Активацию полного привода подтверждает оранжевая лампочка на приборной панели. В режиме блокировки полный привод активен до набора скорости 40 км/ч. При достижении отметки в 30 км/ч задний мост постепенно дезактивируется и окончательно отключается на контрольной отметке — 40 км/ч. При сбрасывании скорости режим полного привода на Киа Спортэйдж активируется в обратном порядке.



Полный привод Kia Sportage 3 поколения

Система распределения крутящего момента корейского кроссовера не создавалась для бездорожья. Полный привод Спортейдж рассчитан на городские условия или проселок, он поможет проехать зимой, но месить грязь не способен.

Блок управления учитывает данные о текущей нагрузке мотора (датчик передает информацию о том, в каком положении находится дроссельная заслонка), о частоте вращения колес и угле их поворота, данные ABS. Электромагнитная муфта, установленная перед заднеосевым диффом, отвечает за подключение заднего моста Sportage 3.

Полный привод может работать автоматически и в режиме блокировки. В первом варианте 4WD активируется автоматически на основе анализа блока управления.

Как работает полный привод Спортейдж 3

Мнение о том, что задний мост Киа Спортейдж 3 активируется только после того, как пробуксуют передние колеса ошибочно. Каждый раз муфта включается перед троганием с места. То, насколько сильно сожмется муфта, зависит от степени надавливания педали газа, и от того, насколько повернут руль. Система анализирует, как машина тронулась, с какой скоростью вращаются колеса. При одинаковой скорости вращения колес блок ослабляет электромагнитную муфту, так как необходимости в подключении полного привода нет.

Как работает 4WD:

• До 90 км/ч
  • В кругу владельцев Kia Sportage 3 циркулирует миф, что при развитии скорости свыше 40 км/ч полный привод полностью деактивируется. В действительности же муфта остается слегка сжатой на скорости до 90 км/ч, если педаль газа слегка нажата. При активации круиз-контроля педаль газа также считается нажатой.
  • Небольшое нажатие газа (2/3 педального хода) дает системе сигнал на сжатие муфты на 5-14%.
• На скорости свыше 90км/ч
  • На скорости 92-95 км/ч электромагнитный механизм постепенно теряет давление, а степень блокировки снижается, а после развития 95-98 км/ч блокировка достигает нулевого показателя. Давление снижается до минимального значения – 1,75 бар.
• На скорости 95км/ч и выше задний мост подключается, если одно из колес пробуксовывает.

Режим блокировки

Для активации и деактивации режима блокировки предусмотрена кнопка.

О включении постоянного полноприводного режима сигнализирует оранжевый индикатор на приборке. Режим блокировки предполагает активацию полного привода до тех пор, пока машина не наберет скорость 40 км/ч. После развития 30 км/ч задний мост плавно деактивируется, а после 40 км/чотключается. Во время замедления Kia Sportage полный привод подключается в обратном порядке.

Что такое AWD в машине?

Описание AWD привода. Совокупность AWD ( all wheel drive ) обозначает привод на все колеса. Совокупность 4WD, кроме этого как и AWD, обозначает привод на все колеса, а вдруг переводить дословно, то «привод на четыре колеса». В современных авто видятся два вида данного привода: part-time 4WD и full-time 4WD.

Типичные неисправности Киа Спортейдж

Киа Спортейдж достаточно надежный автомобиль, о чем говорит изобилие еще представителей первого поколения на вторичном рынке, а возраст этой техники уже внушительный. Оригинальные детали у машин первого поколения уже изнашиваются и требуют замены. Самые частые проблемы:

1. Муфта подключения переднего привода и подшипники колес. Обычно эти детали проживают около 100-120 тысяч километров пробега. При частых поездках по бездорожью срок службы еще меньше.
2. Быстрый износ амортизаторов и подвески.
3. Особенности турбодизеля. Как и в других автомобилях с двигателями такого типа, особые требования выдвигаются к отсутствию перегрева и переохлаждения.
4. Сбои в работе навигации. Часто встречается проблема с подключением Bluetooth. Реже – неисправность подогрева, USB-входов и другой электроники. Решается обычно «перезапуском» кроссовера.

Несмотря на определенные неисправности, в целом автомобиль достаточно надежный, комфортный и безопасный. Присмотреться к Kia Sportage, особенно если речь о новых поколениях, однозначно стоит. Узнайте, когда появится и как будет выглядеть новый Kia Sportage 5.

Характеристики технического плана

Ниже приведены основные параметры кроссовера «Киа-Спортейдж» (полный привод»):

• двигатели — бензиновый или дизельный мотор объемом 1,6 литра;
• блок трансмиссии — шестиступенчатая коробка с механическим или автоматическим переключением;
• параметр мощности — 132 л. с.;
• передняя/задняя подвеска — независимая газовая система «МакФерсон» (или независимый многорычажный аналог);
• вес снаряженный — 1,56 т;
• скорость по максимуму — 186/200 км/ч;
• разгон до «сотни» — 9,1/11,5 секунд;
• усредненный расход горючего — 7,6 л/100 км;
• вместимость багажного отсека — 466/1450 л;
• длина/ширина/высота — 4,48/1,85/1,65 м;
• база колес — 2,67 м;
• просвет дорожный — 18,2 см.

Полный привод на Киа Спортэйдж второго поколения

Kia Sportage 2 (выпускается с 2004 года) оснащается подключаемым полным приводом с системой управления Active Torque Transfer. Система самостоятельно изучает дорожное покрытие и в зависимости от ситуации активирует заднюю ось для повышения проходимости кроссовера. Тяговый момент передается с помощью муфты, исполняющей роль дифференциала.

Включение полного привода Kia Sportage 2 выполняется клавишей «LOCK», расположенной на приборной панели кроссвера. Информация, собранная индикаторами, поступает в ЭБУ. Благодаря этому система Sportage второго поколения управляет трансмиссией, но работать на опережение она не может.



Как включить полный привод на Kia Sportage 2?

Включение полного привода Kia Sportage 2 выполняется клавишей «LOCK», расположенной на приборной панели кроссвера. Информация, собранная индикаторами, поступает в ЭБУ.

Что предложено в Спортейдж

Производитель предлагает два варианта двигателей, работающих на бензине объемом 2 и 2.4 литра. Коробки также предложены две:

• 6АКПП;
• 6МКПП.

Режимы привода представлены также двумя вариантами:

• передний;
• полный.

Полный привод имеет автоматическое управление, других вариантов Kia не предлагает. Это вполне разумно, так как конструкция с ручным управлением склонна к поломкам, также можно сказать, что она уже устарела.

А устанавливать постоянный полный привод в автомобиль такого класса не совсем разумно, все же Спортейдж – городской кроссовер, и серьезно поднимать его стоимость за счет установки постоянного привода было бы глупо.

Принцип работы

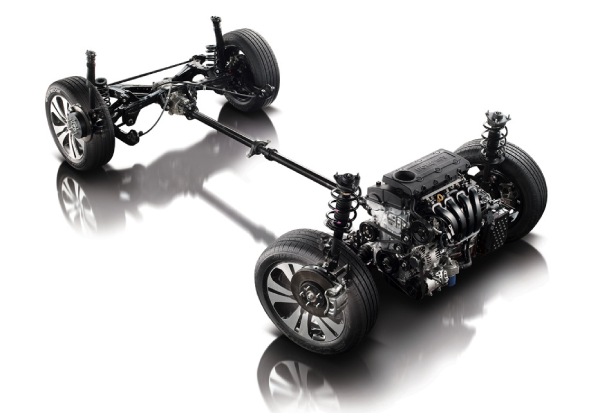

Систему привода разработала фирма Magna специально для Kia, она получила название AWD Dynamax. Электрический насос качает масло, которое оказывает давление на поршень, сдавливающий диски многодисковой системы сцепления. Это обеспечивает мягкое соединение заднего моста с приводной системой.

Как уже было сказано, такие системы работают без межосевого дифференциала и подключаются “жестким” прямым методом. Электронная система способна регулировать работу электрического двигателя и силу давления масла, таким образом, крутящий момент регулируется путем проскальзывания сцепления.

Вся система получилась довольно компактной, муфта системы вешается на картер заднего дифференциала. Система Dynamax собирает всю информацию со множества датчиков через CAN-шину, например, угол поворота колеса, обороты мотора, интенсивность ускорения, показания коробки и так далее, после чего анализирует их и оптимально распределяет тягу между осями автомобиля.

Важно понимать, что полный привод не работает на больших скоростях, система включается и проводит вычисления на скорости до 40 км/ч. Также предусмотрена возможность принудительного включения полного привода, в таком случае тяга делится между осями 50х50.

Этот режим позволяет иметь полный привод на любой дороге постоянно, для его включения необходимо нажать кнопку “Lock”, расположенную возле селектора коробки. Для безопасности режим автоматически отключается при превышении скорости в 40 км/ч.

Разбираемся с приводом Спортейджа разных поколений

В 1996 году начался выпуск автомобиля Киа Спортейдж. На тот момент в модельном ряде марки не было подобных машин, а рынок кроссоверов, по сути, не существовал. Однако, в компании уже четко ощущали новые веяния, которые начинали влиять на автомобильную промышленность Европы и Азии. В связи с бурным развитием мирового автопрома, высокой преемственности марок и переходом автомобилей в широкий мейнстрим, конъюнктура спроса менялась, появилась необходимость внедрения нового типа легкового авто, который бы удовлетворял ранее, казалось, несовместимым требованиям. Большие и мощные полноприводные внедорожники оказались дороги в эксплуатации и обслуживании. Их использование для личных целей, особенно в городах, оказалось неудобным. Класс седанов и универсалов, обладал ограниченными возможностями по вместительности и проходимости в местностях с неидеальным дорожным покрытием и изменчивыми погодными условиями. На этом фоне специалисты компании Киа решили занять часть зарождающейся и, как оказалось, очень перспективной ниши, создав современный вместительный автомобиль с хорошей управляемостью, уровнем комфорта, высоким клиренсом и, главное, полным приводом.

Что лучше передний или полный привод?

Переднеприводные автомобили считаются более безопасными для водителя в подавляющем большинстве условий, так как обладают стабильными показателями устойчивости и управляемости. В то время как автомобили с задним приводом требуют от водителя большей аккуратности и навыков вождения на скользких покрытиях.

Можно ли ездить на 4WD Lock?

касающееся полного привода: 2) в режимах 2WD, 4WD Auto, 4 WD Lock можно ездить сколь угодно долго и на любой скорости. По асфальту, грязи, снегу, легкому бездорожью.

Что значит 4 WD Lock?

— 4WD Lock — полный привод в режиме межосевой блокировки (работает до 30 км/ч, далее автоматически переключаеться в режим Auto).

Как узнать полный привод или нет?

По́лный при́вод — разноплановый комплекс технических решений, обеспечивающий автомобилю постоянную или как минимум временную возможность иметь ведущими все свои колёса. В случае нескольких двигателей идея полного привода может быть реализована посредством раздельного (не связанного друг с другом) привода осей.

Разобраться в том, стоит ли покупать Kia Sportage с полным приводом помогут отзывы владельцев. Модель достаточно популярная, в основном ее хвалят за надежность, современный дизайн и комфорт. Негативные отзывы могут касаться слишком шумной работы мотора, не всегда качественной сборки и дороговизны расходников. Также в отзывах владельцы высказывают и свое мнение именно о полном приводе машины.

Плюсы и минусы полного привода Киа СпортейджНадежность работы системывыбор среди нескольких режимовпростота в переключенииНе всегда адекватное восприятие автоматикой условий движенияограничения скоростей при полном приводе

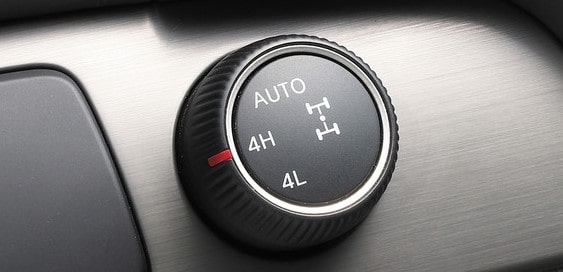

Обозначения режимов для МКПП и АКПП

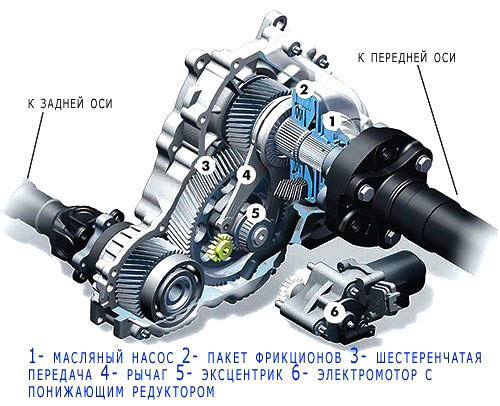

Раздаточная коробка на внедорожнике Киа выполняет функцию распределения крутящей силы между передним и задним мостом. Рычаг для управления находится в нижней части центральной консоли. В комплектации с коробкой автомат доступны режимы 2H, 4H, 4L, на механике есть еще режим (N).

Режимы работы раздаточной коробки:

• N. Предусмотрен в ручной коробке передач. Осуществляет блокировку привода, передней и задней оси. Также в режиме N отключается световой индикатор. Важно учесть, что при этом колеса машины свободно вращаются, поэтому обязательно устанавливается стояночный тормоз;
• 2H. Главный режим работы на Kia Sportage. Ведущей остается только задняя ось машины. Световой индикатор, как и в режиме N – не активен;
• 4H. Полный привод Киа Спортейдж начальной версии устанавливается именно этим режимом. Активируется передняя и задняя оси, а также световой индикатор. 4H подойдет для передвижения при плохом сцеплении и походных условиях. Режим позволит преодолеть болото, песок и снег на дорожном покрытии.
• 4L. Муфта полного привода, у которой все четыре колеса автомобиля выполняют роль ведущих. Используется лишь в крайних случаях – движению по бездорожью, преодолению крупных снеговых или грязевых участков и при буксировке.

Особенности активации режимов полного привода
4H	Активировать режим 4H можно как на остановленной машине, так и во время движения (со скоростью 20-40 км/ч). При этом выжимать сцепление не обязательно.
4L	Необходимо полностью остановить автомобиль и установить стояночный тормоз. В комплектации с ручной коробкой передач необходимо выжать сцепление, перевести рычаг в режим N, и лишь потом плавно переключить на 4L.

Полный привод автомобиля Киа в режиме 4L не предназначен для длительного использования. После преодоления трудного участка раздаточную коробку нужно опять перевести в режим 2H.

Требования к скорости для разных режимов

Режим 2H – стандартный задний привод для автомобиля Kia Sportage поэтому требования к его скорости могут быть ограничены лишь возможностями автомобиля или законными ограничениями на трассе. При активации режима 4H производитель указывает максимальную скорость в 90 км/ч. При ее превышении страдает безопасность и экономичность поездки.

Режим 4L предназначен для краткосрочного и неторопливого преодоления трудных препятствий. Включается он в тех ситуациях, где превысить скорость и не совсем получится. Обычно автомобиль в 4L используется на скорости 20-40 км/ч.

Какой привод у Kia Sportage 2?

В KIA Sportage 2 используется автоматически подключаемый полный привод. Т. е. авто в нормальном состоянии переднеприводной, а задняя ось подключается при необходимости, в зависимости от внешних условий.

Причины недействующего полного привода

Механизм 4WD кроссовера «Рио» создан для городских улиц, проселочных дорог, скользких покрытий, но не для крутого бездорожья. Эксплуатация в трудных условиях приводит к поломкам.

Неисправность муфты включения ПП

Причин неработающего полного привода на «Киа Спортейдж» 3 немного. Самая простая – перегрев электромагнитной муфты во время долгой пробуксовки.

Поломка проявляется так: задняя ось не подключается, индикатор горит красным цветом. Исправить дело можно только заменой муфты. Покупка нового элемента обойдется недешево, но поменять деталь нетрудно.

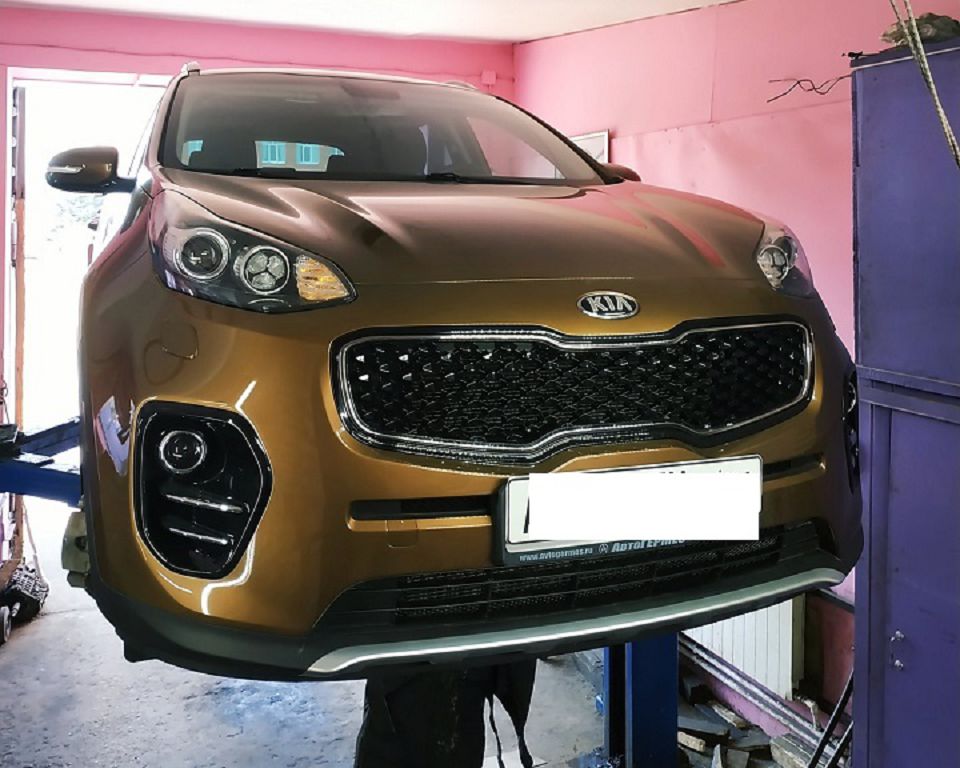

Коррозия шлицевого соединения между КПП и раздаткой

Ржавчина – бич металлических частей, работающих во влажной и грязной среде. Поэтому осматривайте узлы автомобиля на подъемнике, чтобы проверить работу полного привода на «Киа Спортейдж» 3. Убедитесь, что колеса поворачиваются при вращающейся крестовине.

Если этого нет, нужно менять раздаточную коробку либо ремонтировать дифференциал КПП. Коррозия на шлицевом зубчатом соединении коробки скоростей появляется в сальнике. Последний установлен на входе в промежуточный вал.

Поломки и профилактика

Система AWD Dynamax является одной из самых надежных в своем классе, преимущественно из-за высокой теплоемкости. Что устраняет главный недостаток подобных систем – возможность перегрева муфты.

Если обратиться к отзывам пользователям, то особенных проблем в работе системы пока не обнаружено. Но многие рекомендуют проводить профилактику заднего привода, так как большинство производителей грешат тем, что закладывают недостаточное количество смазки.

Что означает постоянный полный привод?

Постоянный полный привод Автомобили с такой системой полного привода всегда передают крутящий момент на все четыре колеса, что понятно из англоязычного названия Full -time.

Режим 4х4 для Спортейдж 2

В 2004 году на рынке дебютировал кроссовер Спортейдж второго поколения, у которого кардинально отличался раздаточный привод. Если в первой серии система Part-time при необходимости позволяла активировать передний мост, во втором электромагнитная муфта уже активировала задний.

Работала система благодаря принципу «On demand». Когда передний привод не справляется и пробуксовывает, активируется задний, он берет на себя до 50% крутящей силы. Роль задней оси зависит от угла поворота рулевого колеса, силы нажатия на газ и других факторов.

KIA Sportage2

В режиме блокировки второго поколения Kia Sportage активируется задний мост, но только при условии, что текущая скорость не превышает 40 км/ч. Это позволяет избежать повреждений трансмиссии. Система полного привода Kia Sportage 2 уверенно справляется с преодолением покрытого снегом или песком дорожного полотна. Легкое бездорожье кроссовер также может преодолеть. А вот когда необходимо равномерное распределение крутящей силы и когда бездорожье необходимо преодолеть на высокой скорости уже начинаются проблемы.

С учетом технических характеристик автомобиля Kia Sportage, внешность машины можно назвать спартанской, без особых изысков. Для корректной работы топливной системы необходимо своевременно менять фильтры, поскольку некачественное горючее провоцирует засорение форсунок и поломку бензонасоса.

Подключаемый 4WD Спортейдж 2 поколения

Полный привод Киа Спортейдж 2 управляется системой 4×4 по требованию (Active Torque Transfer), которая анализирует данные с дорожного покрытия и при необходимости включает заднюю ось, передавая крутящий момент через муфту, выполняющую роль дифференциал.

Кнопка «4WD LOCK» отвечает за принудительную активацию Kia Sportage 2 с полным приводом».

Данные, собранные датчиками Sportage 2, отправляются в ЭБУ. Это позволяет системе Sportage контролировать езду, но система пока не может опередить кривую. Поэтому водители не всегда довольны работой старого 4WD.

Кнопка «4WD LOCK» отвечает за принудительное включение 4WD Киа Спортейдж 2».

Как включить полный привод на Kia Sportage 1?

Для активации режима 4L следует полностью прекратить движение, выжать ножной/стояночный тормоз, выжать сцепление (модели с РКПП)/перевести рычаг селектора в положение «N» (модели с АТ), затем аккуратно переключить рычаг раздаточной коробки в положение 4L (модели с АТ)/сначала в положение N, затем в положение 4L
