Полный привод Киа Спортейдж – устройство и особенности эксплуатации

Особенности раздаточной коробки Киа Спортейдж

Системы полного привода Sportage обладают конструкцией без межосевого дифференциала, поэтому режим обеих ведущих мостов рекомендуют использовать лишь при необходимости (передвижению по бездорожью).

На сухом и ровном дорожном полотне нет смысла активировать полный привод, это увеличит расход топлива и значительно повлияет на уровень шумов и вибраций. Еще стоит учитывать, что при активации 4H можно передвигаться лишь со скоростью ниже 90 км/ч. Посмотрите интересную подборку, какой бензин заливать в Киа Спортейдж без вреда для здоровья вашего автомобиля.

Безопасность

Как свидетельствуют отзывы, «Киа-Спортейдж» с полным приводом по уровню безопасности превосходит «Рено-Дастер». Краш-тест, проведенный в 2015 году, показал, что рассматриваемый автомобиль заслужил пять звезд по версии Euro NCAP. Лучше всего кроссовер себя проявил в испытаниях на безопасность водителя и взрослого пассажира. Чуть ниже, но тоже на высоком уровне, оценили безопасность при перевозке детей. Немного хуже ситуация обстоит с электронными системами противодействия непредвиденным и аварийным ситуациям.

«Спортейдж» оснащается не самым вместительным багажником, если сравнивать с другими представителями идентичного класса. Тем не менее, 466 литров со сложенными сидениями — вполне достойный показатель. Максимальный объем отсека увеличивается в три раза при складывании задних кресел, которые трансформируются в соотношении 60/40.

Разрушение начинается незаметно

Вращение на угловой редуктор передают внутренние шлицы, выполненные в отверстии коробки дифференциала. Вал, передающий вращение на привод правого переднего колеса, в этом случае проходит сквозь редуктор.

И вот оно, слабое место: соединение шлицевой втулки (Kia Sportage, Hyundai ix35) или шлицов на ведущем валу редуктора (Kia Sorento, Hyundai Santa Fe, Tucson, iх55). Это соединение на заводе собирается «на сухую» и не относится ни к масляной ванне коробки передач, ни к отдельно заправленному маслом редуктору. Его смазка не предусмотрена: по большому счету, это инженерный просчет. Со временем сквозь изношенные уплотнения в нагруженное шлицевое соединение попадает влага и грязь. Шлицы начинают ржаветь.

Причем заметить процесс разрушения шлицевой части непросто – ведь никаких сигналов «sos», вроде потеков масла под машиной, изношенные уплотнения не подают.

Шлицы — ржавые. Но полный привод еще можно спасти, очистив и смазав соединение.

Характеристики технического плана

Ниже приведены основные параметры кроссовера «Киа-Спортейдж» (полный привод»):

• двигатели — бензиновый или дизельный мотор объемом 1,6 литра;
• блок трансмиссии — шестиступенчатая коробка с механическим или автоматическим переключением;
• параметр мощности — 132 л. с.;
• передняя/задняя подвеска — независимая газовая система «МакФерсон» (или независимый многорычажный аналог);
• вес снаряженный — 1,56 т;
• скорость по максимуму — 186/200 км/ч;
• разгон до «сотни» — 9,1/11,5 секунд;
• усредненный расход горючего — 7,6 л/100 км;
• вместимость багажного отсека — 466/1450 л;
• длина/ширина/высота — 4,48/1,85/1,65 м;
• база колес — 2,67 м;
• просвет дорожный — 18,2 см.

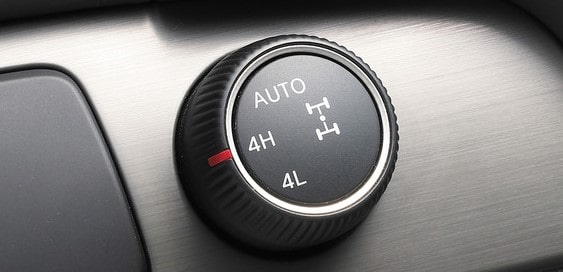

Обозначения режимов для МКПП и АКПП

Раздаточная коробка на внедорожнике Киа выполняет функцию распределения крутящей силы между передним и задним мостом. Рычаг для управления находится в нижней части центральной консоли. В комплектации с коробкой автомат доступны режимы 2H, 4H, 4L, на механике есть еще режим (N).

Режимы работы раздаточной коробки:

• N. Предусмотрен в ручной коробке передач. Осуществляет блокировку привода, передней и задней оси. Также в режиме N отключается световой индикатор. Важно учесть, что при этом колеса машины свободно вращаются, поэтому обязательно устанавливается стояночный тормоз;
• 2H. Главный режим работы на Kia Sportage. Ведущей остается только задняя ось машины. Световой индикатор, как и в режиме N – не активен;
• 4H. Полный привод Киа Спортейдж начальной версии устанавливается именно этим режимом. Активируется передняя и задняя оси, а также световой индикатор. 4H подойдет для передвижения при плохом сцеплении и походных условиях. Режим позволит преодолеть болото, песок и снег на дорожном покрытии.
• 4L. Муфта полного привода, у которой все четыре колеса автомобиля выполняют роль ведущих. Используется лишь в крайних случаях – движению по бездорожью, преодолению крупных снеговых или грязевых участков и при буксировке.

Особенности активации режимов полного привода
4H	Активировать режим 4H можно как на остановленной машине, так и во время движения (со скоростью 20-40 км/ч). При этом выжимать сцепление не обязательно.
4L	Необходимо полностью остановить автомобиль и установить стояночный тормоз. В комплектации с ручной коробкой передач необходимо выжать сцепление, перевести рычаг в режим N, и лишь потом плавно переключить на 4L.

Полный привод автомобиля Киа в режиме 4L не предназначен для длительного использования. После преодоления трудного участка раздаточную коробку нужно опять перевести в режим 2H.

KIA Sportage 2.0 AT AWD Prestige › Как работает полный привод на Kia Sportage 3 (SL).

Начнем с довольно интересного вопроса – как же работает полный привод на Kia Sportage?
(Все сказанное будет справедливо для всех прочих автомобилей концерна Hyundai-Kia с электрогидравлическими муфтами Dynamax: Hyundai ix35, Hyundai Creta, Hyundai Santa-Fe, Hyundai Tucson, Kia Sportage 4 (QL), Kia Sorento, Kia Sorento Prime, с небольшими отклонениями, вызванными разными настройками в прошивке ЭБУ системы полного привода).
Заранее скажу: я не диагност, я не автомеханик, просто пытаюсь делать вывод на основе наблюдений и в своих выводах могу ошибаться. Если у вас есть другое мнение относительно того, какие выводы можно сделать исходя из описанных наблюдений – пишите в комментариях.
Существует две категории мифов про подключаемый полный привод на кроссоверах – негативные и позитивные.
Негативные мифы: задние колеса подключаются только после пробуксовки передних, полный привод работает только до 40 км/ч, мгновенно перегревается.
Позитивные мифы: сюда я бы отнес всякую маркетинговую чушь про супер-пупер-гипер-интеллектуальный привод, который определяет поверхность и условия движения и индивидуально передает момент на каждое колесо, постоянно держит привод подключенным (обычно речь идет про странные цифры вроде 10-15% крутящего момента) и не допускает проскальзывания колес.

И то, и другое – частично мифы, а частично – правда.
Я планирую написать несколько постов с моими наблюдениями за работой системы полного привода.
Пачка мифов №1: Зад подключается только после пробуксовки передних колес. Жесткая блокировка муфты эквивалентна part-time и не допускает пробуксовки задних колес.
Наблюдения за системой полного привода показывают, что команда на сжатие муфты дается заранее при каждом трогании автомобиля с места. А вот степень сжатия муфты будет зависеть от нажатия на педаль газа, угла поворота руля и последующих событий: если трогание прошло успешно и скорости колес равны, система понимает, что полный привод не нужен и тут же ослабляет муфту.
Приведу пример реальной дорожной ситуации.
Мне нужно было пересечь главную дорогу, при этом я находился на второстепенной. Движение по главной оживленное, поэтому надо было быстро проскочить в появившееся окно между автомобилями. Погода дрянь – с неба падает какая-то морось, температура около +5, я на летней резине и мне надо ехать в небольшой подъем Увидел окно между машинами, жму резко педаль в пол и машина спокойно и уверенно едет. Каких-либо пробуксовок, толчков, пинков я не ощутил.

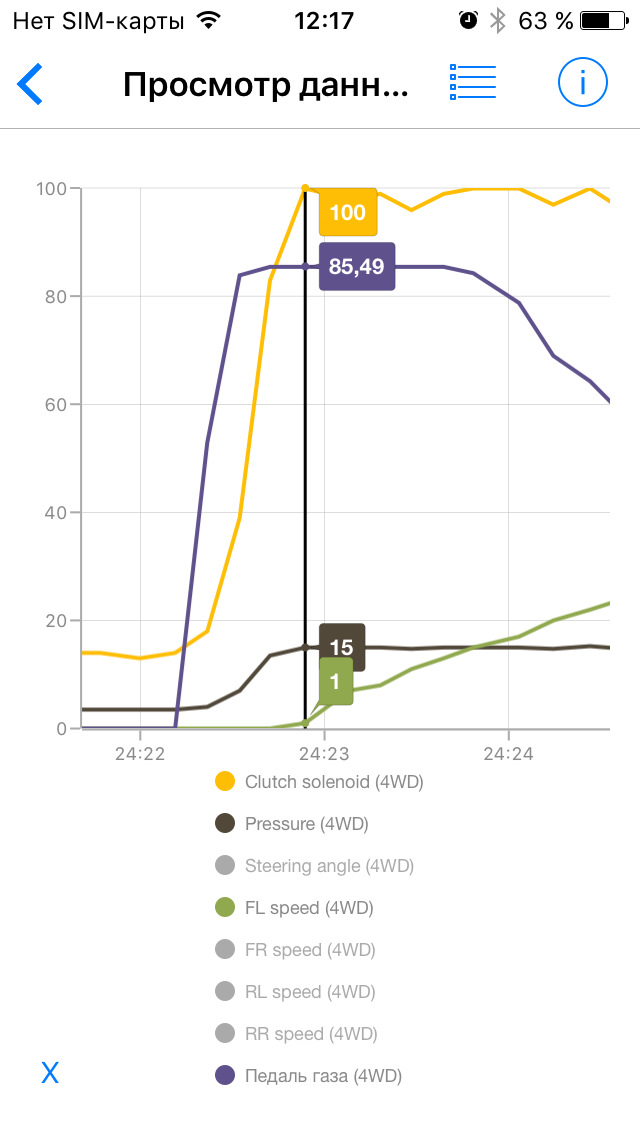

А теперь давайте посмотрим, что же происходило в этот момент с системой полного привода. Для этого я приведу график с данными, записанными программой Car Scanner ELM OBD2 для iOS.

Время между чтением данных составляло около 150 мс. (т.е. 0,15 секунды), при чем в случае с системой полного привода в одном пакете данных приходят сразу все параметры, связанные с полным приводом, так что мы можем отследить, как быстро мозги системы полного привода реагируют на изменение условий.
Начнем с того, что когда я стоял на месте с зажатым тормозом (положение АКПП — D), система поддерживала сжатие муфты на уровне 13-14%. Т.е. на месте муфта немного поджата. Давление в муфте в этот момент составляло 3,5 бар.
Далее я отпускаю тормоз и сразу же прожимаю педаль газа почти до упора (если быть точным – до границы кик-дауна). На графике синим цветом обозначено нажатие на педаль газа, сначала оно почти сразу взмывает до

83%.

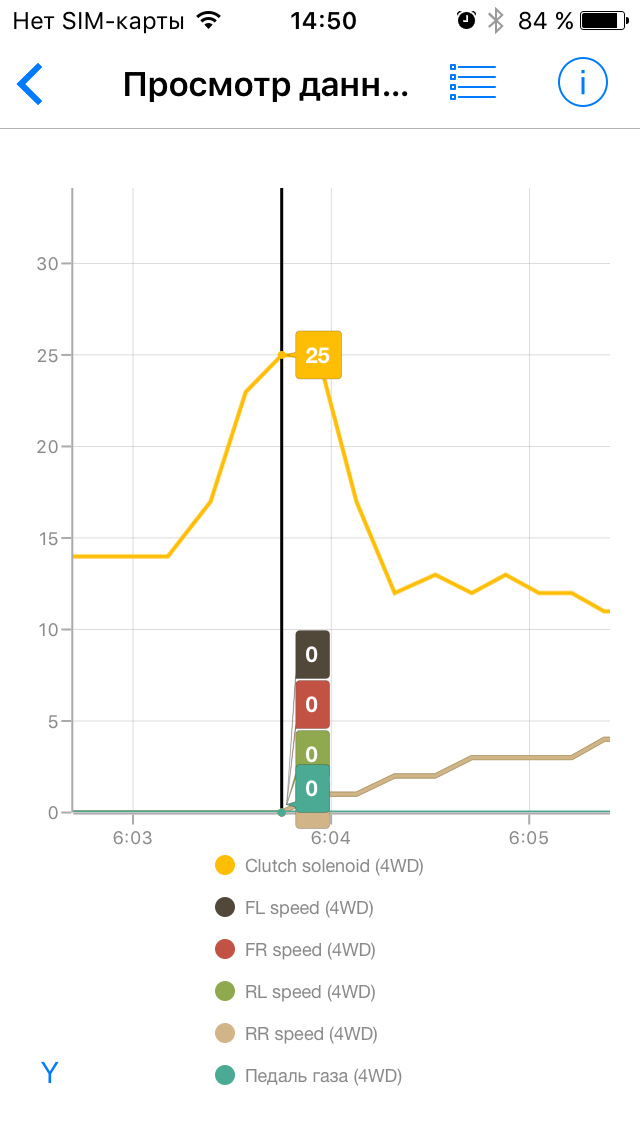

Сразу же ЭБУ дает команду на увеличение степени блокировки муфты. За 4 цикла чтения параметров (это примерно 600 мс, т.е. 0,6 секунды) заданная степень блокировки муфты поднимается до 100%. Тоже самое происходит и с давлением – оно поднимается до 15 бар за 600 мс. При этом увеличение давления происходит не сразу, а постепенно.

Специально выделил момент, в котором появилась скорость на колесах, чтобы вы могли увидеть все значения в этот момент.

Теперь краткая хронология того, что и как работало, для тех, кто читал невнимательно: нажата педаль – заблокировалась муфта – закрутились колеса

Теперь давайте рассмотрим обычную городскую ситуацию – движение в пробке.Вы стоите, машина впереди вас проехала 10 метров и остановилась, вы лениво отпускаете педаль тормоза, ваш автомобиль Kia Sportage плавно трогается, потом вы нажимаете на педаль тормоза и опять грустите от осознания бесконечности вселенной и пробок.
При чем тут полный привод? А вот представьте себе, за это короткое время он успел поработать!

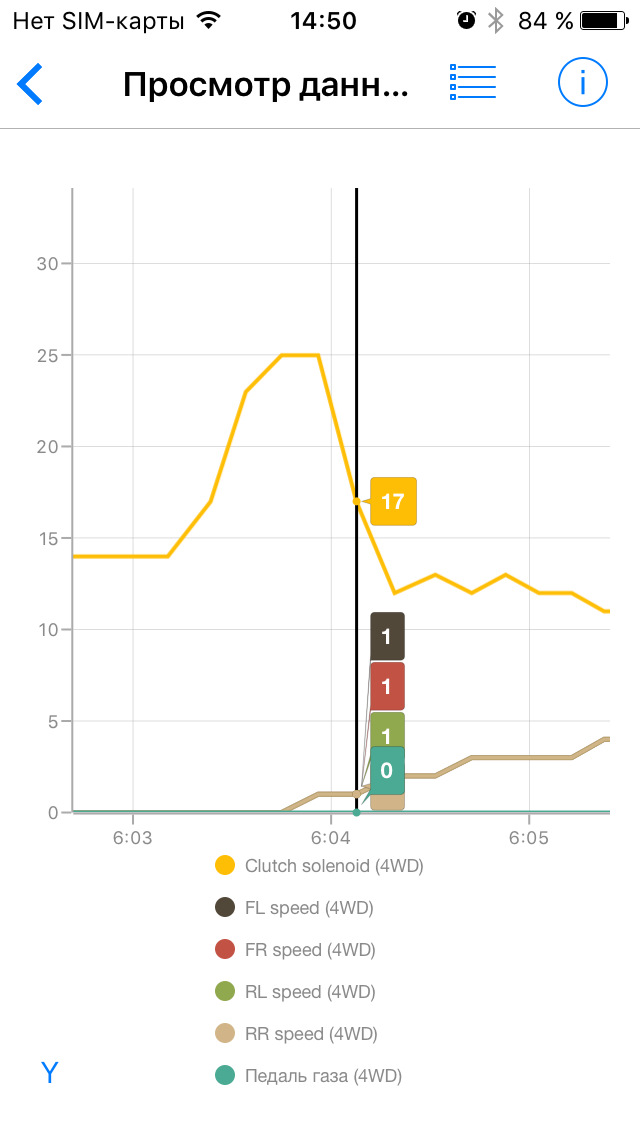

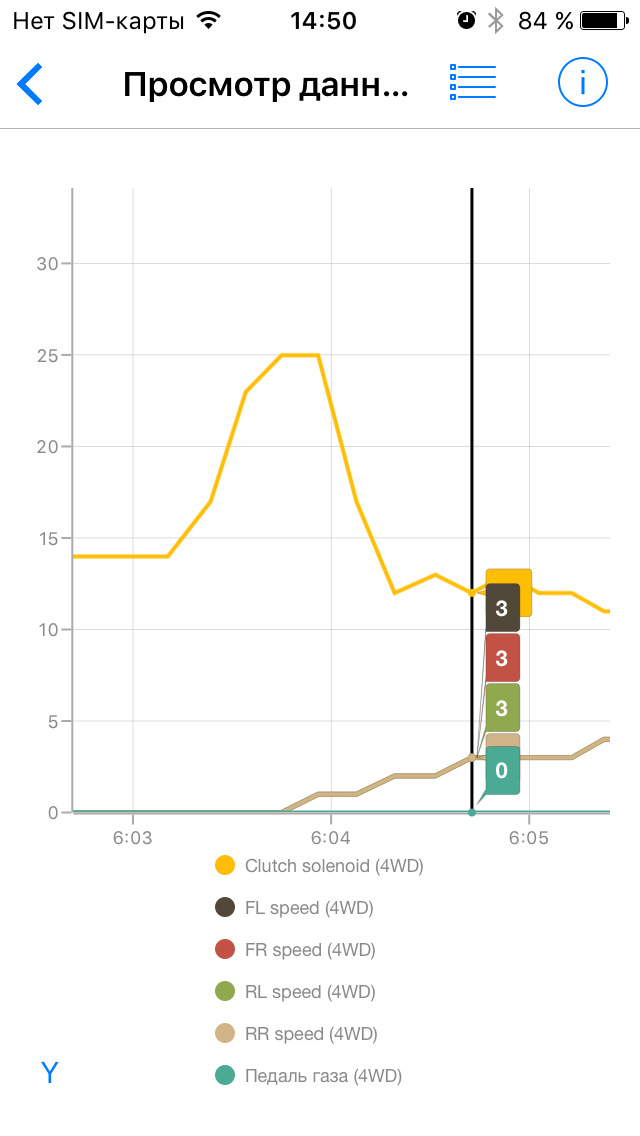

Посмотрим на график:

Исходя из всего вышеизложенного можно сделать следующие выводы:
— система полного привода старается подключить полный привод заранее, до того, как наступят условия для пробуксовки;
— несмотря на максимальную блокировку муфты, все равно в ней может допускаться проскальзывание фрикционов, соответственно возможна и небольшая пробуксовка передних колес, которая водителем практически не ощущается.

Очень быстрый износ передних тормозных колодок (проблема устранена)

Упомянув о быстром износе обшивки салона, не можем не упомянуть о другой детской болезни автомобилей четвертого поколения, от которой уже ушли. Ранее очень быстро изнашивались колодки. Под «очень быстро» мы подразумеваем износ за 10-15 тыс. км пробега!

Проблему устранили буквально после первых месяцев после появления модели на рынке, внеся изменения в тормозные механизмы.

Вряд ли есть еще экземпляры 2016-го года с заводскими колодками и тормозами, поэтому, скорее всего, столкнуться с этим больше не придется. Но если берете машину первых месяцев выпуска, обратите внимание на состояние тормозов. Так и спросите владельца: «кушаются ли» передние колодки? А вдруг.

Требования к скорости для разных режимов

Режим 2H – стандартный задний привод для автомобиля Kia Sportage поэтому требования к его скорости могут быть ограничены лишь возможностями автомобиля или законными ограничениями на трассе. При активации режима 4H производитель указывает максимальную скорость в 90 км/ч. При ее превышении страдает безопасность и экономичность поездки.

Режим 4L предназначен для краткосрочного и неторопливого преодоления трудных препятствий. Включается он в тех ситуациях, где превысить скорость и не совсем получится. Обычно автомобиль в 4L используется на скорости 20-40 км/ч.

Полный привод Киа Спортейдж 1

Kia Sportage 1 поколения был одним из тогда еще немногих представителей класса кроссоверов. Кроме возможности преодоления сложных дорожных и бездорожных участков перед разработчиками стояла задача сделать автомобиль экономичным и комфортным. Решить задачу помогла реализация системы Part-Time.

Механизм Part-Time предусматривает постоянную работу задней оси, а передний привод активировался лишь при необходимости. В результате – небольшой расход топлива, качественная управляемость и комфорт для передвижения в городских условиях.

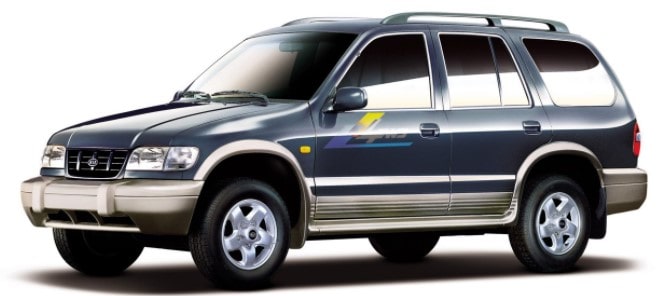

KIA Sportage I

Помимо преимуществ были свои недостатки и ограничения:

• Система не позволяла включать полный привод Киа Спортейдж на ровном и сухом дорожном полотне;
• активировать переднюю ось автовладельцам приходится в ручном режиме;
• ограниченные возможности при движении по бездорожью из-за отсутствия блокировок.

Много жалоб было на хабы передней оси, они могли выйти из строя, что делало невозможным активацию муфты полного привода.

А он не прост: изучаем полный привод Kia Sportage

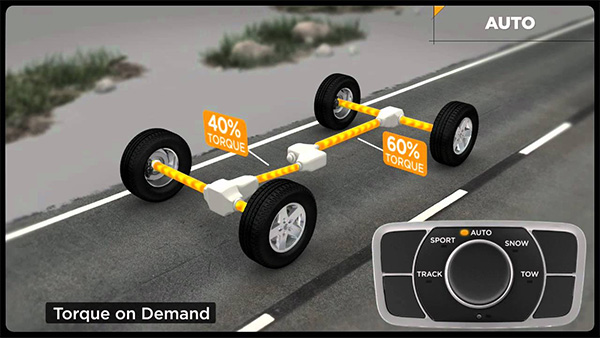

Полный привод позволяет автомобилю пользоваться всеми своими мощностями при меньшей силе сцепления колес, что улучшает поведение на скользком покрытии и проходимость в условиях бездорожья. Чтобы использовать эти преимущества правильно, нужно понимать, как работает полный привод Киа Спортейдж.

4WD – Kia Sportage 1 поколения

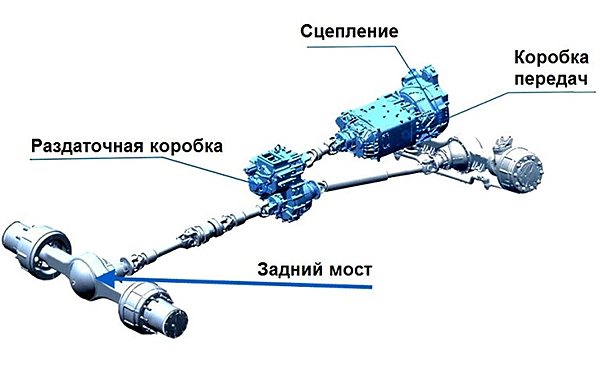

Схема полного привода Sportage 1

Управление приводом Sportage 1 поколения осуществлялось при помощи раздаточной коробки Part-Time, в системе которой не было межосевого дифференциала. На практике отсутствие узла означало, что на ровном дорожном покрытии езда в полноприводном режиме ускоряла износ узлов 4WD и растягивала цепь раздатки. Зато в условиях бездорожья достаточно просто активировать полный привод Спортейдж 1 поколения, не задумываясь о блокировке раздаточной коробки. Наличие пониженной передачи позволяет предотвратить перегрев коробки в труднопроходимых местах.

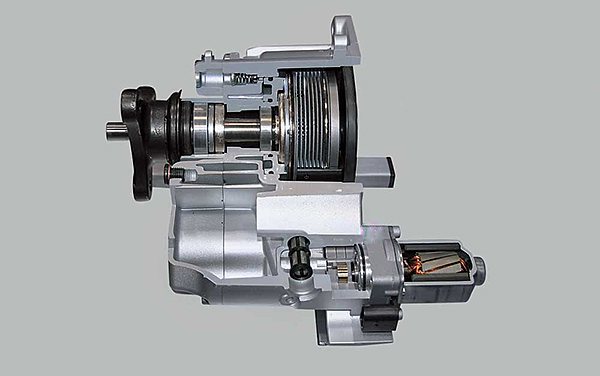

Муфта 4WD Sportage I

У трансмиссионной системы есть некоторые минусы. В первую очередь это касается хабов (колесных муфт), которые блокируют передачу крутящего момента на переднюю ось при выключении узла рычагом раздаточной коробки. У автоматических вакуумныхмуфт, которые устанавливались на большинство машин Киа Спортейдж первого поколения, ресурс в условиях бездорожья крайне мал. Ручные муфты, несмотря на надежность, неудобно использовать из-за необходимости постоянно выходить из автомобиля, чтобы подключить переднюю ось.

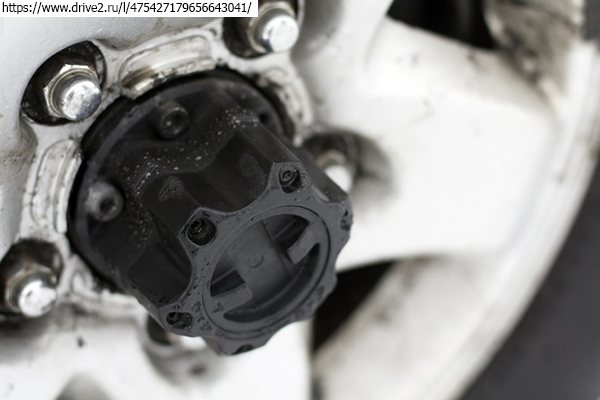

Ступичный подключатель (хаб) Kia Sportage I

Кроме этого, сальники игольчатых подшипников передних приводов текут, приводя к образованию ржавчины, вплоть до полного разрушения, из-за чего при езде по неровностям люфтят приводные валы. Несвоевременная замена может привести к стачиванию приводного вала с вытекающим из этого дорогим ремонтом. Если будете активно ездить по труднопроходимому покрытию и преодолевать броды, лучше заменить игольчатые подшипники бронзовыми втулками.

Регулярное и своевременное шприцевание заднего кардана и крестовин обеспечивает долговечную службу механизма. А вот при редком использовании переднего кардана появляются закиси шлицов, что приводит к износу крестовин.

Ремонтируем полный привод (муфту) Kia Sportage 3

Корейские кроссоверы Киа Спортейдж 3 поколения выпускались в модификации с полным и передним приводами. Момент силы распределяется между осями через электроблок, спрятанный слева под облицовкой передней панели. Устройство, обрабатывая информацию, получаемую от датчика дроссельного регулятора, проводит анализ нагрузки на силовой агрегат, а также измеряет частоту, с которой вращается передняя и задняя пары колес, угол их поворота, получает и обрабатывает данные ABS. Задний привод не работает, пока не подключена электромагнитная муфта, установленная перед заднеосевым дифференциалом.

Устройство полного привода Sportage 3

Система полноприводного Kia Sportage 3 включает раздаточную коробку, электромагнитную муфту, карданный вал и дифференциал.

Раздатка Киа Спортейдж 3 конструкционно соединена с картером КПП. Узел представлен двумя коническими гипоидными шестернями. Межосевого дифференциала нет, момент силы от передних колес к задним посредством электромагнитной муфты, соединенной с задним дифференциалом. Карданный вал получает вращение от раздаточного узла и передает его на входной вал муфты. В блоке управления происходят вычисления момента силы, достаточного для передачи на заднюю ось. Контроллер в это время обеспечивает частичную или полную блокировку муфты полного привода.

Описание режимов работы

Полный привод Спортейдж 3 может работать в двух вариантах. В режиме автомат задний мост активируется или отключается на основе анализа блока управления, то есть, на нормальном покрытии в таком режиме машина использует передний привод. Как включить второй режим? Специальная кнопка LOCK включает блокировку. В некоторых модификациях кнопка расположена слева от руля на клавишной панели, в других ее поместили на центральный тоннель возле ручки КПП.

При активации работы полного привода в постоянном режиме загорается оранжевый индикатор на панели приборов. В режиме блокировки до 50% вращающего момента через муфту передается на заднюю ось на скорости, не превышающей 40 км/ч. Как только Sportage 3 набирает разгон до 30км/ч, задний мост постепенно отсоединяется и полностью деактивируется при достижении 40км/ч. При снижении скорости задний мост подключается в обратном порядке. Повторное нажатие кнопки LOCK деактивирует блокировку.

О неправильной работе полного привода сигнализирует мигающий индикатор, который находится возле индикатора активации режима блокировки.

Обслуживание и профилактика

При своевременной замене смазки в раздатке и заднем дифференциале полноприводной Киа Спортейдж 3 система без проблем выезжает заявленный ресурс. Производитель рекомендует менять жидкость после 105 тысяч км пробега (или каждые 7 лет). Однако опыт владельцев Kia Sportage 3 подсказывает, что обслуживание полного привода требуется уже на 60 тысяч км. Особенно внимательные водители, своевременно проводящие профилактику 4WD, отмечают, что даже на 40-50 тыс. км масло темнеет и сгущается, что говорит об его износе.

Вместе с рабочей жидкостью раздаточной коробки и диффа можно обслуживать и АКПП, срок замены АТФ в которой также подходит после 60 тыс. км пробега.

Замена масла в муфте

Для предотвращения поломок и экономии на преждевременном ремонте, вовремя производите замену масла в электромагнитной муфте. Неисправность может проявляться в появлении толчков и пинков в полноприводном режиме езды. Для диагностики и выявления причин неисправности достаньте предохранитель муфты и в течение недели пользуйтесь полным приводом. Если толчки исчезли, то их причиной была именно неисправность муфты.

Ravenol Transfer Fluid TF-0870

С конвейера Спортейдж 3 с полным приводом сходит с маслом Shell TF 0870 в муфте. В случае невозможности использовать заводскую жидкость, в качестве точного аналога можно заливать Ravenol Transfer Fluid TF-0870.

При замене масла лучше разбирать и чистить муфту. Кроме того, слить весь объем отработанной смазывающей жидкости без разборки этой детали нельзя.

Снятие

Чтобы снять муфту на Sportage 3 снимаем карданный вал и отсоединяем провода.

На корпус диффа муфта посажена на четырех болтах. С задней части редуктора свободную часть этих болтов нужно предварительно смазать вэдэшкой, чтобы очистить от грязи и ржавчины. Через некоторое время откручиваем болты. Без смазки можно сорвать резьбу.

Вставив в отверстие отвертку, подденьте и снимите муфту.

Смена масла

С помощью удлиненной головки на 30 и набора инструментов открутите фланец. Через его полость лучше всего сливать отработанную жидкость, так как здесь находится низшая точка, а значит, масло будет выливаться прямотоком. Сливаем старую смазку.

Часто водители игнорируют предупреждение производителя о том, что муфту Киа Спортейдж 3 запрещено ставить вертикально, так как в этом положении удобнее заливать жидкость.

Эта мера предосторожности объясняется особенностями конструкции сапуна, через который в режиме работы сбрасывается давление смазывающей жидкости.

Чтобы залить свежее масло, ставим муфту вертикально, опустив шлицы вниз, подкладываем под муфту тряпку, чтобы избежать утечки масла в случае открытия сапуна. Тщательно чистим деталь, убирая всю грязь. Затем нужно открутить пять болтов на крышке и удерживающее провод датчика крепление.

Убеждаемся, что внутри нет грязи, заливаем новую рабочую жидкость, заполняя все отверстия и ответвления муфты. По регламенту, объем заливаемой жидкости составляет 485 мл. Затем обрабатываем небольшим слоем герметика крышку, устанавливаем ее обратно. Для лучшей сцепки болтов рекомендуется использовать фиксатор резьбы.

Даем герметику засохнуть, а затем через отверстие залива доливаем еще немного жидкости. Укладываем муфту в горизонтальное положение, сливая остатки через сапун. Ставим все на свои места.

Когда ждать проблем?

Обычно после 100 000 км пробега. Ходимость этих соединений сильно зависит от условий эксплуатации. Раньше всего с проблемой сталкиваются любители оффроуда и жители регионов с повышенной влажностью. (Главная проблема трансмиссии, чьи элементы расположены под днищем машины, – контакт с водой и грязью.) Кроссоверы, ездящие исключительно по асфальту, могут не иметь проблем вовсе.

Полный привод на Киа Спортэйдж второго поколения

Kia Sportage 2 (выпускается с 2004 года) оснащается подключаемым полным приводом с системой управления Active Torque Transfer. Система самостоятельно изучает дорожное покрытие и в зависимости от ситуации активирует заднюю ось для повышения проходимости кроссовера. Тяговый момент передается с помощью муфты, исполняющей роль дифференциала.

Включение полного привода Kia Sportage 2 выполняется клавишей «LOCK», расположенной на приборной панели кроссвера. Информация, собранная индикаторами, поступает в ЭБУ. Благодаря этому система Sportage второго поколения управляет трансмиссией, но работать на опережение она не может.



Почему не работает полный привод на «Киа Спортейдж» 3 и 4 поколений: устройство, причины неполадок и ремонт

Популярный корейский кроссовер выходит с передним или полным приводом. Последний позволяет машине использовать весь резерв мощностей мотора. Система 4WD (или 4х4) повышает надежность прохождения скользких дорог и в преодолении сложных участков пути. Однако как работает полный привод на «Киа Спортейдж» 3 и 4 поколений, проблемы с ним, представляет не каждый владелец «паркетника».

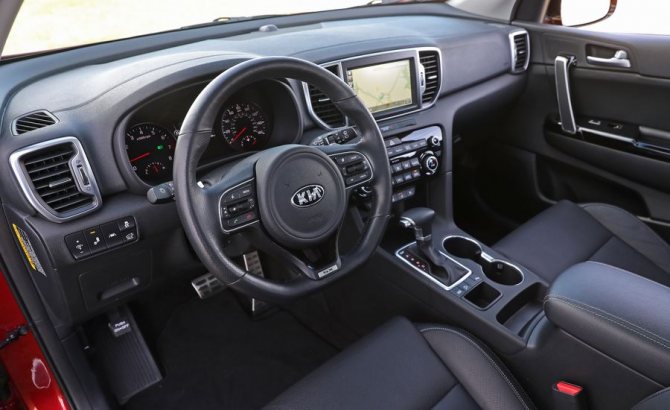

Дешевая кожа на руле и ручке КПП

Такая проблема также широко обсуждается на форумах. Заявления вроде «потерлась ручка АКПП и немного руль при пробеге 30-40 тыс. км» носят хронический характер. Опять же, реалии современного автомобилестроения. Если бы такие народные автомобили повышенной комфортности и технологичности делали еще и из более качественных материалов, представляете, насколько дороже бы они стоили?

Режим 4х4 для Спортейдж 2

В 2004 году на рынке дебютировал кроссовер Спортейдж второго поколения, у которого кардинально отличался раздаточный привод. Если в первой серии система Part-time при необходимости позволяла активировать передний мост, во втором электромагнитная муфта уже активировала задний.

Работала система благодаря принципу «On demand». Когда передний привод не справляется и пробуксовывает, активируется задний, он берет на себя до 50% крутящей силы. Роль задней оси зависит от угла поворота рулевого колеса, силы нажатия на газ и других факторов.

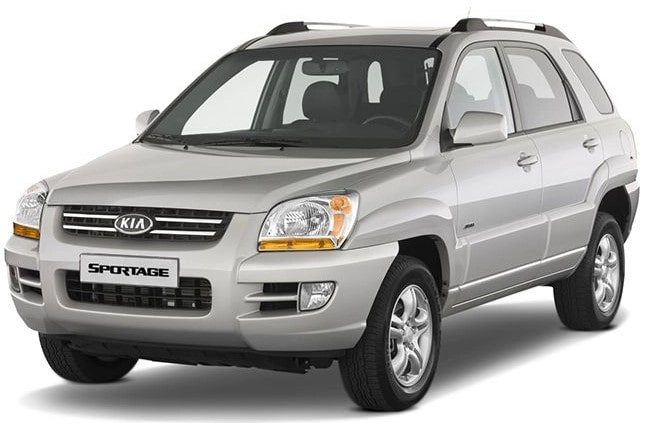

KIA Sportage2

В режиме блокировки второго поколения Kia Sportage активируется задний мост, но только при условии, что текущая скорость не превышает 40 км/ч. Это позволяет избежать повреждений трансмиссии. Система полного привода Kia Sportage 2 уверенно справляется с преодолением покрытого снегом или песком дорожного полотна. Легкое бездорожье кроссовер также может преодолеть. А вот когда необходимо равномерное распределение крутящей силы и когда бездорожье необходимо преодолеть на высокой скорости уже начинаются проблемы.

С учетом технических характеристик автомобиля Kia Sportage, внешность машины можно назвать спартанской, без особых изысков. Для корректной работы топливной системы необходимо своевременно менять фильтры, поскольку некачественное горючее провоцирует засорение форсунок и поломку бензонасоса.

Автомобиль не едет, сильный скрежет в районе правого колеса, неисправность промежуточного вала

Проблема аналогичная вышеописанной с полным приводом. Выгнивает шлицевое соединение между промвалом правого привода и внутренним ШРУСом. Происходит это из-за попадания воды через сальник (а точнее пыльник). Далее коррозия делает свое дело, шлицы ослабевают и совсем срезаются. При срезанных полностью шлицах промвала автомобиль сможет доехать до сервиса только при включенном полном приводе, ведь в следствии работы дифференциала, весь крутящий момент передней оси пойдет на правую сторону.

Полный привод Kia Sportage 3 поколения

Полноприводный Kia Sportage 3

Система распределения крутящего момента корейского кроссовера не создавалась для бездорожья. Полный привод Спортейдж рассчитан на городские условия или проселок, он поможет проехать зимой, но месить грязь не способен.

Блок управления учитывает данные о текущей нагрузке мотора (датчик передает информацию о том, в каком положении находится дроссельная заслонка), о частоте вращения колес и угле их поворота, данные ABS. Электромагнитная муфта, установленная перед заднеосевым диффом, отвечает за подключение заднего моста Sportage 3.

Полный привод может работать автоматически и в режиме блокировки. В первом варианте 4WD активируется автоматически на основе анализа блока управления.

Как работает полный привод Спортейдж 3

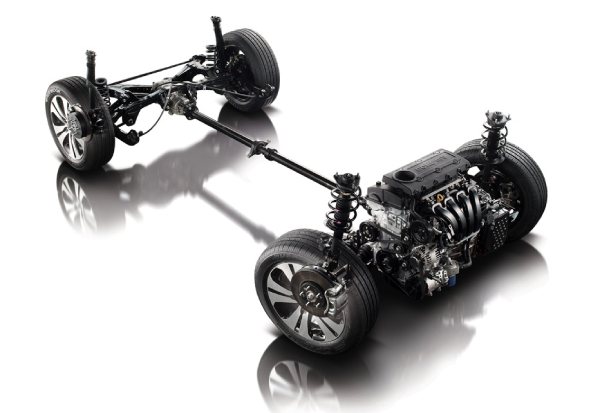

Устройство 4WD Kia Sportage III

Мнение о том, что задний мост Киа Спортейдж 3 активируется только после того, как пробуксуют передние колеса ошибочно. Каждый раз муфта включается перед троганием с места. То, насколько сильно сожмется муфта, зависит от степени надавливания педали газа, и от того, насколько повернут руль. Система анализирует, как машина тронулась, с какой скоростью вращаются колеса. При одинаковой скорости вращения колес блок ослабляет электромагнитную муфту, так как необходимости в подключении полного привода нет.

Как работает 4WD:

• До 90 км/ч В кругу владельцев Kia Sportage 3 циркулирует миф, что при развитии скорости свыше 40 км/ч полный привод полностью деактивируется. В действительности же муфта остается слегка сжатой на скорости до 90 км/ч, если педаль газа слегка нажата. При активации круиз-контроля педаль газа также считается нажатой.
• Небольшое нажатие газа (2/3 педального хода) дает системе сигнал на сжатие муфты на 5-14%.

На скорости свыше 90км/ч

На скорости 92-95 км/чэлектромагнитный механизм постепенно теряет давление, а степень блокировки снижается, а после развития 95-98 км/чблокировка достигает нулевого показателя. Давление снижается до минимального значения – 1,75 бар.

На скорости 95км/ч и выше задний мост подключается, если одно из колес пробуксовывает.

Режим блокировки

Режим блокировки осуществляется с помощью кнопки “4WD LOCK” (при этом индикатор отключается

Для активации и деактивации режима блокировки предусмотрена кнопка.

О включении постоянного полноприводного режима сигнализирует оранжевый индикатор на приборке. Режим блокировки предполагает активацию полного привода до тех пор, пока машина не наберет скорость 40 км/ч. После развития 30 км/ч задний мост плавно деактивируется, а после 40 км/чотключается. Во время замедления Kia Sportage полный привод подключается в обратном порядке.

Что такое Lock на машине?

Это режим экономичного движения по дорогам с твердым покрытием и сухим грунтовым дорогам. Привод осуществляется на передние колеса. В этом режиме крутящий момент передается на все колеса, причем его распределение регулируется автоматически в зависимости от дорожных условий.

Приводные режимы Спортейдж 3 и 4

Привод у Kia Sportage 3 не потерпел значительных изменений. Последние автомобили этого поколения сошли с конвейера в 2015-2016 годах. Как и раньше конструкция включала в себя раздаточную коробку, карданный вал и электромагнитную муфту. В 2021 году вышло следующее поколение кроссовера с муфтой Dynamax. Отличия коснулись лишь удобства управления, ведь теперь для активации режима блокировки предусмотрена специальная кнопка. В некоторых комплектациях она расположилась на центральной консоли, а в некоторых – слева от руля.

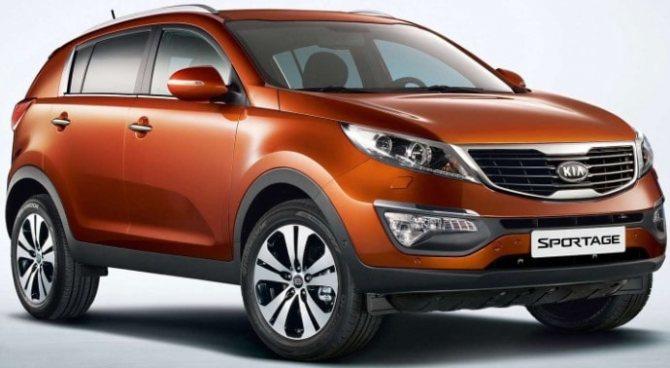

Kia Sportage 3

По сравнению с предыдущими поколениями, автомобиль не стал намного качественнее преодолевать бездорожье. Поэтому при покупке нужно учитывать такие моменты:

1. Класс автомобиля. Киа Спортейдж все же кроссовер, а не внедорожник. Автомобиль может преодолеть трудные участки дорог или небольшое полевое путешествие, но полноценно заменить паркетники у него не получится.
2. Особенности режима блокировки. Всю систему регулирует автоматика, она передаст именно тот процент крутящей силы, который посчитает нужным. И это не всегда полностью соответствует ситуации.
3. Недостоверность данных. При вывешивании передней оси автоматика не может адекватно оценить ситуацию, что иногда приводит к полному игнору заднего привода автомобилем.
4. Полный привод медленный. На высокой скорости Киа Спортейдж выключает задний привод, поэтому любителям погонять по бездорожью данный автомобиль не подойдет.

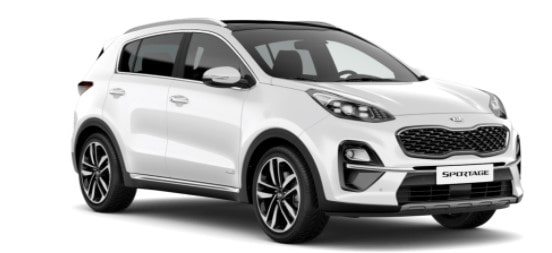

   Kia Sportage 4

Причины недействующего полного привода

Механизм 4WD кроссовера «Рио» создан для городских улиц, проселочных дорог, скользких покрытий, но не для крутого бездорожья. Эксплуатация в трудных условиях приводит к поломкам.

Неисправность муфты включения ПП

Причин неработающего полного привода на «Киа Спортейдж» 3 немного. Самая простая – перегрев электромагнитной муфты во время долгой пробуксовки.

Поломка проявляется так: задняя ось не подключается, индикатор горит красным цветом. Исправить дело можно только заменой муфты. Покупка нового элемента обойдется недешево, но поменять деталь нетрудно.

Коррозия шлицевого соединения между КПП и раздаткой

Ржавчина – бич металлических частей, работающих во влажной и грязной среде. Поэтому осматривайте узлы автомобиля на подъемнике, чтобы проверить работу полного привода на «Киа Спортейдж» 3. Убедитесь, что колеса поворачиваются при вращающейся крестовине.

Если этого нет, нужно менять раздаточную коробку либо ремонтировать дифференциал КПП. Коррозия на шлицевом зубчатом соединении коробки скоростей появляется в сальнике. Последний установлен на входе в промежуточный вал.

Принцип работы

Узел располагается под днищем автомобиля. Чтобы понять принцип работы полного привода «Киа Спортейдж» 4, нужно разобраться в его компонентах.

Механизм состоит из следующих деталей:

• раздаточная коробка – элемент трансмиссии, характерный для машин с цельным приводом, связывает два моста и распределяет между ними крутящий момент от ДВС;
• электромагнитная муфта – электрическая машинка, которая соединяет и разъединяет находящиеся в зацеплении пары;
• карданный вал (крестовина) — объединяет раздаточную коробку с муфтой.

Раздатка крепится к корпусу КП. Система привода 4х4 работает на бензиновых и дизельных двигателях на автомате или механике.

Электронный блок, скрытый облицовкой передней панели, распоряжается крутящим момент между двумя мостами автомобиля. На ЭБУ стекаются сведения с дроссельной заслонки о работе силовой установки, количестве вращений и угле поворота колес, а также информация с системы АБС (антиблокировки тормозов).

Включают полный привод на «Киа Спортейдж» 3 через электромагнитную муфту.

При этом существуют два способа подключения ПП:

1. Автоматический – по рекомендации ЭБУ.
2. Режим блокировки – срабатывает со специальной кнопки. Клавиша располагается слева на доске приборов, либо рядом с рычагом КПП.

При втором методе нажатие клавиши (включение ПП) сопровождается желтым цветом контрольной лампочки на приборной доске. Блокировка запускается до увеличения скорости «Киа Рио» до 40 км/ч. На задний мост приходится 50% момента вращения колес. Когда спидометр показывает 30 км/ч, задняя ось начинает отключаться. Во время сброса скорости происходит обратное явление – задняя ось подключается.

Чтобы отключить полный привод (ПП) на «Киа Спортейдж» 3, нажмите клавишу повторно.

Между мостами нет дифференциала. Момент силы передается на электрогидравлическую муфту, а ЭБУ обрабатывает данные и в нужном соотношении отключает электрическую машинку (муфту). Мерцающий красным цветом индикатор сигнализирует о проблемах в узле, требует немедленной проверки работы полного привода на «Кия Спортейдж» 3.

Силовые агрегаты

Рассматриваемый автомобиль в базовом исполнении выпускался с бензиновым мотором объемом 1,6 литра, который агрегировал с механической шестиступенчатой коробкой передач. Вторая по популярности модификация оснащалась АКПП на шесть режимов. Ранее доступен только в переднеприводном исполнении, теперь популярен стал «Киа-Спортейдж» с полным приводом. Мощность последнего «движка» варьируется от 115 до 138 лошадиных сил.

Опционально предлагается дизель на два литра, который работает в паре с обновленным восьмидиапазонным автоматом. На отечественный рынок подобная модификация через официальные источники пока не поступала.

Разобраться в том, стоит ли покупать Kia Sportage с полным приводом помогут отзывы владельцев. Модель достаточно популярная, в основном ее хвалят за надежность, современный дизайн и комфорт. Негативные отзывы могут касаться слишком шумной работы мотора, не всегда качественной сборки и дороговизны расходников. Также в отзывах владельцы высказывают и свое мнение именно о полном приводе машины.

Плюсы и минусы полного привода Киа Спортейдж

Надежность работы системы

выбор среди нескольких режимов

простота в переключении

Не всегда адекватное восприятие автоматикой условий движения

ограничения скоростей при полном приводе

Разбираемся с приводом Спортейджа разных поколений

В 1996 году начался выпуск автомобиля Киа Спортейдж. На тот момент в модельном ряде марки не было подобных машин, а рынок кроссоверов, по сути, не существовал. Однако, в компании уже четко ощущали новые веяния, которые начинали влиять на автомобильную промышленность Европы и Азии. В связи с бурным развитием мирового автопрома, высокой преемственности марок и переходом автомобилей в широкий мейнстрим, конъюнктура спроса менялась, появилась необходимость внедрения нового типа легкового авто, который бы удовлетворял ранее, казалось, несовместимым требованиям. Большие и мощные полноприводные внедорожники оказались дороги в эксплуатации и обслуживании. Их использование для личных целей, особенно в городах, оказалось неудобным. Класс седанов и универсалов, обладал ограниченными возможностями по вместительности и проходимости в местностях с неидеальным дорожным покрытием и изменчивыми погодными условиями. На этом фоне специалисты компании Киа решили занять часть зарождающейся и, как оказалось, очень перспективной ниши, создав современный вместительный автомобиль с хорошей управляемостью, уровнем комфорта, высоким клиренсом и, главное, полным приводом.
Kia Sportage 2021 года с полным приводом и дизельным мотором 2.0 CRDi

Не работает камера заднего вида

Также довольно распространенная проблема — это попадание влаги и окисление камеры заднего вида. При этом, на ранних стадиях изображение камеры мутнеет либо периодически пропадает, позже пропадает совсем. Чаще всего камера не поддается ремонту, т.к. контакты платы сгнивают полностью.

Хорошо если это произошло в гарантийный период эксплуатации автомобиля. Ведь цена новой оригинальной около 350 долларов США. Вот её номер 95750-3w000.

Многие владельцы в целях экономии покупают обычную китайскую камеру и устанавливают ее вместо штатной.

Что означает постоянный полный привод?

Постоянный полный привод Автомобили с такой системой полного привода всегда передают крутящий момент на все четыре колеса, что понятно из англоязычного названия Full -time.

Типичные неисправности Киа Спортейдж

Киа Спортейдж достаточно надежный автомобиль, о чем говорит изобилие еще представителей первого поколения на вторичном рынке, а возраст этой техники уже внушительный. Оригинальные детали у машин первого поколения уже изнашиваются и требуют замены. Самые частые проблемы:

1. Муфта подключения переднего привода и подшипники колес. Обычно эти детали проживают около 100-120 тысяч километров пробега. При частых поездках по бездорожью срок службы еще меньше.
2. Быстрый износ амортизаторов и подвески.
3. Особенности турбодизеля. Как и в других автомобилях с двигателями такого типа, особые требования выдвигаются к отсутствию перегрева и переохлаждения.
4. Сбои в работе навигации. Часто встречается проблема с подключением Bluetooth. Реже – неисправность подогрева, USB-входов и другой электроники. Решается обычно «перезапуском» кроссовера.

Несмотря на определенные неисправности, в целом автомобиль достаточно надежный, комфортный и безопасный. Присмотреться к Kia Sportage, особенно если речь о новых поколениях, однозначно стоит.
