Как снять магнитолу на Киа Рио 3: замена и распиновка разъемов штатной магнитолы

Комплектация магнитол в Киа Рио 3

Автомагнитолы, предустановленные в автомобиль Киа Рио 3 делятся на:

• бюджетные;
• средней ценовой категории;
• дорогие с продвинутой мультимедиа системой.

Начиная со второй категории автомагнитол, функционал данного узла включает:

1. Систему спутниковой навигации.
2. Дисплей, распознающий два и более касаний.
3. Интернет посредством модема, поддерживающего третье поколение сетей, и симкарты.
4. Полностью переведенное на русский язык главное меню.
5. Возможность проигрывания подавляющего большинства мультимедийных форматов.
6. Пульт дистанционного управления.
7. Выносную антенну для устойчивого приема радио передач.
8. Полный набор интерфейсов для подключения периферийных устройств.

Начиная с автомагнитол средней ценовой категории, водитель получает великолепный функционал.

Если покупатель остановил свой выбор на комплектации с базовой автомагнитолой, то имеет смысл снять ее и установить более продвинутое устройство.

Несколько способов качественной установки магнитолы на Киа Рио

Автомобиль Киа Рио 3 вышел более семи лет назад и остается популярен до сих пор. На момент выхода третьей модели в 2011 году автомобиль мог похвастать передовой мультимедийной системой.

Причем на выбор пользователю предлагалось сразу несколько автомагнитол, начиная от самой бюджетной и заканчивая суперсовременной. С тех пор многие покупатели базовой версии проигрывателя стали думать, как снять магнитолу на Киа Рио и установить более функциональную модель вместо нее.

Штатная магнитола Киа Рио 4 (YB)

Позиции	Техническиехарактеристики
Модель	Радио/MP3(типA)	Радио/MP3/Bluetooth(типB)
Источникпитания	DC14,4В
Паразитныйток	Макс.1 мА(толькоголовноеустройство)
Антенна	80PF75Ω
Типнастройки	Фазоваяавтоподстройкачастоты

1.Аудиоблок 2.Высокочастотныйдинамик 3.Динамикпереднейдвери 4.Динамикзаднейдвери

5.Кабельпитанияантенны 6.Антеннакрыши(AM/FM) 7.Разъемкабеляантенны



Распиновка разъемов и демонтаж штатной автомагнитолы

В зависимости от ценовой категории мультимедийные панели Киа Рио делятся на:



• однодиновые;
• двудиновые;
• ММС.

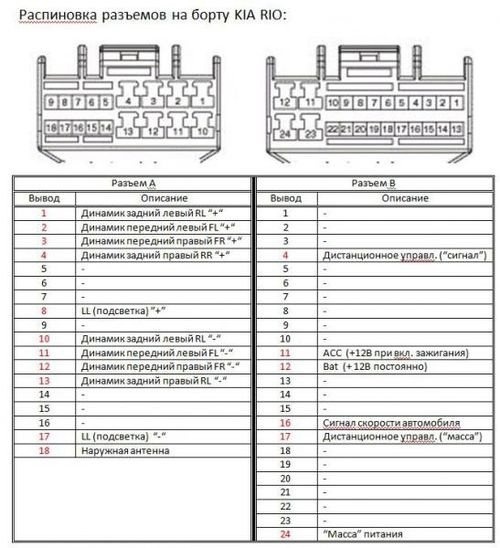

Распиновка разъемов магнитолы для автомобиля Киа Рио 3 представлена на рисунке.

Снятие предустановленного мультимедийного модуля производится по следующему алгоритму:

1. Вначале необходимо демонтировать козырек торпеды.
   Для этого можно использовать несколько плоских пластиковых карт.
2. Затем следует снять декоративную накладку автомагнитолы.
   Используя пластиковую карту необходимо аккуратно поддевать накладку по часовой стрелке. После ее снятия можно перейти к откручиванию четырех крепежных элементов при помощи отвертки.
3. После этого следует аккуратно достать магнитолу из ее ниши и сзади отсоединить сигнальные шлейфы.

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Инструкция по штатной магнитоле (навигации) Киа Рио 4 (FB)

года выпуска (2017, 2018, 2019, 2020)

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

Универсальный разъем:

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1	А+
№ 2	BAT+
№ 3	GND
№ 4	—
№ 5-12	Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Снятие штатной автомагнитолы

Каждый автовладелец, решивший самостоятельно тюнинговать машину, хочет провести процедуру без неприятных последствий. Чтобы снять аудиоцентр, применяют специальные инструменты для демонтажа обшивки или пластиковые карты. Не оставить царапин на панели помогают влажные салфетки из нетканого материала.

Процесс происходит следующим образом:

1. Опускают рулевое колесо до упора вниз, пока не возникнет щель.
2. Снимают козырек приборки, взявшись рукой за низ и потянув на себя.
3. Пластиковую карту, подходящий инструмент оборачивают салфеткой, подсовывают, чтобы отстегнуть нижние клипсы.
4. Когда элемент отошел, отключают кабель и убирают его.
5. Чтобы снять рамку магнитолы на «Киа Рио 3», начинают с левого края и, направляясь по часовой стрелке, аккуратно поддевают края, чтобы отстегнуть сдерживающие детали. Верх зафиксирован в твердых пазах, им занимаются в последнюю очередь.
6. Удаляют крепежные болты, удерживающие головное устройство, отключают антенну и штекеры.

Чтобы снять штатную магнитолу «Киа Рио 3» и заменить ее более продвинутой версией, много времени не требуется. Для некоторых мультимедиацентров нужно обеспечить дополнительное пространство или произвести установку рамок-переходников. Наличие таких деталей следует уточнить у продавца во время покупки гаджета на замену.

Установка мультимедийной системы

Производитель автомобиля оснастил свое детище максимально удобной системой разъемов. Такой подход в значительной степени упростил подключение мультимедийных проигрывателей.

Однако если автомобиль находится на гарантийном обслуживании, самостоятельная установка магнитолы лишает владельца гарантии. Поэтому для нового автомобиля следует производить монтаж плеера в специализированном сервисном центре Киа.

Двойной ИСО разъем

Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка  разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.

Черный присоединяет к магнитоле источник тока, коричневый – для акустики .

Модели штатных могнитол на Киа рио

Эти модели автомобилей Kia Rio в основном предлагались в базовой комплектации, где наличие автомагнитолы не предусматривалось, имелась только так называемая аудиоподготовка, которая, проще говоря, является местом для установки музыкального центра.

Второе и третье поколения Kia Rio уже были оснащены заводскими магнитолами.

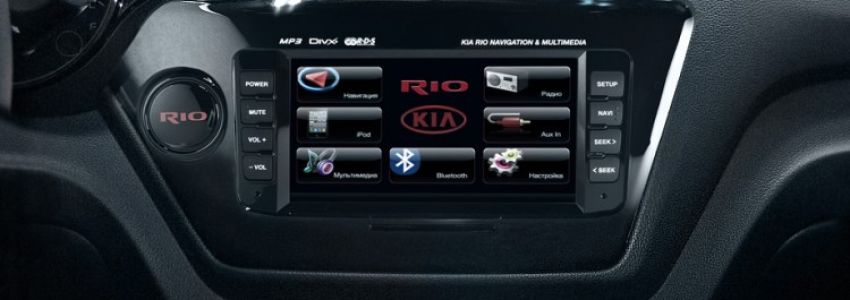

Автомагнитола Киа Рио

Штатная магнитола, установленная в различных моделях автомобиля Kia Rio, имеет больше недостатков, чем преимуществ: многие водители отмечают низкое качество звука, нечеткие низкие и высокие частоты и тому подобное. Неудивительно, ведь заводская комплектация — самая простая, уступающая по большинству параметров современным моделям.

Штатные магнитолы, устанавливаемые на автомобили Kia Rio, не способны работать с электронными устройствами, объем памяти которых превышает 2 гигабайта. С точки зрения современности это очень плохо, хотя еще каких-то шесть лет назад объем памяти автомобильных магнитол был вполне достаточным.

В сегодняшних реалиях такой магнитофон можно считать неисправным оборудованием; его нельзя использовать в полную силу. Правильным решением может стать замена заводского головного устройства на более современную модель.

Качественная музыка, звучащая в автомобиле, может значительно сократить время поездки и сделать ожидание в большой пробке менее утомительным. Каждый автолюбитель хочет иметь хорошую стереосистему, и ключевым моментом здесь является автомобильное радио.

Современные модели автомагнитол для Kia Rio отличаются высоким качеством и широким спектром возможностей.

Интересно! Для всего современного модельного ряда автомобилей Kia Rio разрабатываются специальные медиацентры, которые идеально вписываются в заводскую нишу и полностью соответствуют цвету торпедо именно этой модели автомобиля.

Управление богатым функционалом современных мультимедийных устройств осуществляется с помощью сенсорного переключателя или кнопок управления на рулевом колесе, а подключение производится через существующий заводской жгут проводов.

В качестве опции можно подключить следующие устройства:

• радарный датчик;
• Камера заднего хода;
• мониторы, встроенные в подголовники передних сидений;
• датчики скорости.

Магнитола Киа Рио 2

Радиоприемник Kia Rio 2 — это современное, многофункциональное мультимедийное устройство, включающее современную навигационную систему, возможность использовать цветной дисплей в качестве телевизора и камеру заднего хода. Поддерживается функция bluetooth.

Радиоприемник Kia Rio 2 относится к универсальным устройствам и может быть установлен на автомобили Kia Rio разных модельных годов. Проблем с форматированием нет, это радио поддерживает все способы воспроизведения аудиодорожек.

Интерфейс управления понятен и прост, сенсорная панель с меню на русском языке позволяет быстро освоить все функции современной мультимедийной системы.

Магнитола Киа Рио 3

Радио Kia Rio 3 широко распространено. Помимо наличия bluetooth, в нем есть USB и слот micro SD.

Это радио имеет очень дружественный интерфейс, который легко освоить даже водителю, весьма далекому от современных цифровых технологий.

Интересно! Радио очень хорошее и может управляться с помощью инфракрасного пульта дистанционного управления.

Радиоприемник можно установить самостоятельно, просто внимательно прочитайте инструкцию.

Подключение нового оборудования

Закончив снятие магнитолы «Киа Рио 3», выполняют распиновку подготовленного оборудования согласно предложенной схеме. После этого помещают девайс на место и проводят сборку по той же инструкции в обратном порядке.

Специалисты автоконцерна предусмотрели максимально простую процедуру, оснастив машину ISO-разъемами.

Распиновка штатной магнитолы Kia Rio 3

В руководстве пользователя можно ознакомиться с рекомендациями производителя, помогающими осуществить монтаж акустической системы. Для коммутации автоконцерн изготовил ISO-разъемы, которые требуется отстегнуть, чтобы установить новое устройство. Замена штатной магнитолы в «Киа Рио 3» предусматривает демонтаж старой. Для установки необходимо подключить новый девайс к системам машины согласно распиновке электропроводки.

В пины разъема А подключаются:

• 1 и 10 — задняя левая колонка;
• 2 и 11 — передняя левая;
• 3 и 12 — передняя правая;
• 4 и 13 — задняя правая;
• 8 и 17 — подсветка;
• 9 — фиксация;
• 18 — выносная антенна.

В пины разъема В устанавливают:

• 4 и 17 — дистанционное управление с рулевого колеса;
• 6 и 18 — USB D;
• 7 и 19 — USB/iPod;
• 8 и 21 — AUX R/L IN;
• 9 и 20 — AUX;
• 10 и 22 — микрофоны;
• 11 — ACC;
• 12 — положительная клемма аккумулятора;
• 16 — частота вращения;
• 24 — заземление.

Нужно аккуратно снять магнитолу и затем провести подключение нового устройства по предложенной схеме. Если авто находится на гарантии дилера, подобное дооснащение стоит поручить специализированному сервисному центру, потому что самостоятельная установка может привести к утрате подобных обязательств.

Особенности установки мультимедиа системы

В зависимости от начальных условий имеется два варианта установки мультимедийной системы:

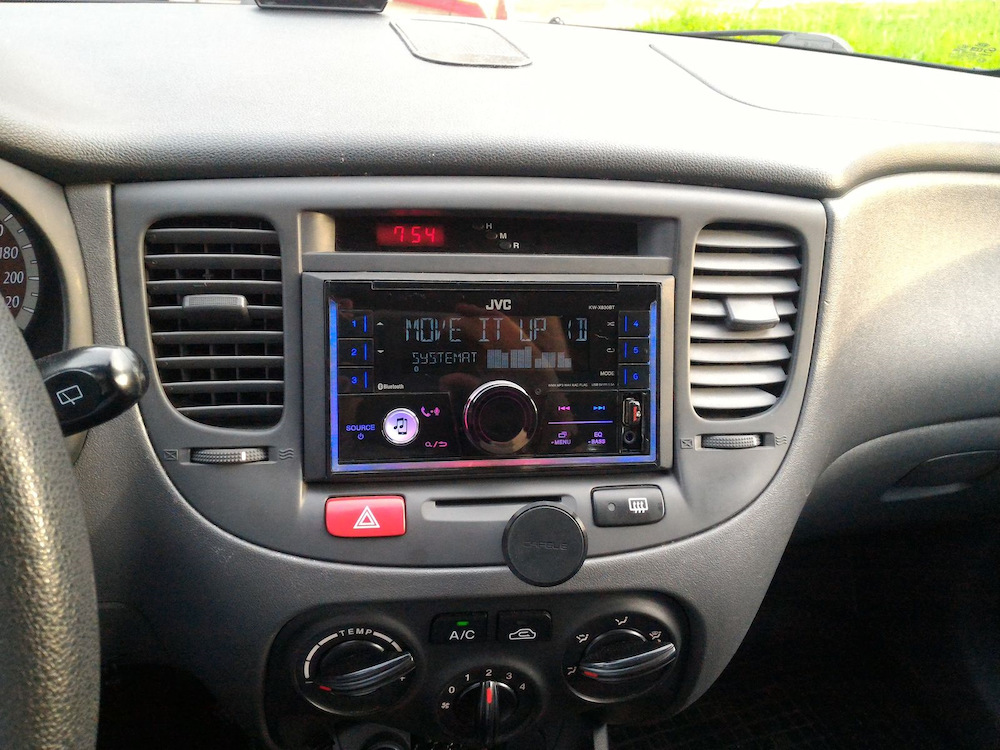

Замена неродной магнитолы

Этот вариант отлично подойдет автолюбителям, у которых ранее стояла неродная музыкальная система. В этом случае для монтажа магнитолы необходимо полностью обрезать штекерное соединение.

После этого нужно по цветовой распиновке произвести установку штатной магнитолы согласно требованиям производителя.

Цветовые обозначения кабелей показаны на рисунке.

Улучшение штатного плеера

Такой вариант устроит владельцев автомобиля Киа Рио с установленным штатным проигрывателем. В таком случае в подключение магнитолы не нужно вносить никаких изменений. Монтаж производится по инструкции к транспортному средству через разъемы ИСО.

Для однодиновых магнитол не нужно предпринимать никаких действий, а вот более продвинутые проигрыватели могут потребовать расширение посадочного места и использование специальных рамок-переходников.

В зависимости от наличия или отсутствия металлической рамки имеется два способа установки однодиновой магнитолы.

Первый способ

Если в наличии не оказалось металлической удерживающей рамки, то можно установить магнитолу, имея в наличии:

• отвертку;
• уплотнитель;
• переходник

При монтаже автомагнитолы следует придерживаться такой последовательности:

1. Вытащить декоративную панель.
2. Отключить сигнальные шлейфы.
3. Соединить переходник ISO с разъемами мультимедийного проигрывателя.
4. Набить уплотнитель в отсек автомагнитолы.
5. Установить проигрыватель в соответствующее посадочное место.

Если немного не угадать с количеством и плотностью уплотнителя автомагнитола будет держаться некрепко. Поэтому важно максимально качественно набить отверстие уплотнителем, чтобы минимизировать риски поломки проигрывателя.

Штатная магнитола Киа Рио 3 (QB)

Позиция	ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ
Модель	RADIO/CD/MP3/USB/AUX
Источникпитания	14,4Впостоянноготока
Номинальнаявыходнаямощность	43Втх4
Типнастройки	Сфазовойавтоматическойподстройкойчастоты,синтезированный
Антенна	80пФ/75Ом
Частотныйдиапазон/канал	FM	87,5~108МГц/100кГц
АМ	531~1602кГц/9кГц

1.Аудиоблок 2.Высокочастотныйдинамик 3.Антеннанакрыше(радиоприемник) 4.Разъемкабеляантенны

5.Динамикпереднейдвери 6.Динамикзаднейдвери 7.Кабельантенны

Достоинства и недостатки штатной магнитолы для Киа Рио

В соответствии с тематикой нашей статьи, речь не идет о технических достоинствах или их отсутствии у автомобиля этой марки. Речь идет об аудио- и видеоаппаратуре. Дело в том, что многие автомобили стандартной комплектации не имеют ни магнитолы, ни динамиков. Было бы неправильно рассматривать такую ​​ситуацию однозначно как положительную или отрицательную. По той причине, что у обоих вариантов есть свои сторонники.
