Распиновка штатной Магнитолы Киа Рио

Kia Rio — самый популярный в модельном ряду корейского бренда. И неудивительно, ведь в разное время автомобили Kia собирались в России — в Калининграде, Санкт-Петербурге и Ижевске. Поэтому распиновка разъема головного устройства радиостанции Kia будет рассмотрена именно на примере головного устройства радиостанции для автомобиля Kia Rio.

Распиновка разъема головного устройства радиоприемника Kia

Магнитола Kia Rio 2013 считается современной и может быть установлена в автомобили начиная с 2011 года выпуска без каких-либо модификаций. Существует три варианта головных устройств:

• Бюджетный однодисковый магнитофон, позволяющий слушать компакт-диски или радиопередачи;
• 2-дисковое радио с расширенными функциональными возможностями;
• высокобюджетная мультимедийная система.

Последняя имеет соответственно богатую функциональность и обширное оснащение, включая:

Сенсорный экран

навигационная система;

Подключение к Интернету через мобильную сеть 3g;

Воспроизведение всех современных аудио- и видеоформатов (!);

пульт дистанционного управления;

Операционная система Android;

Поддержка беспроводного протокола Bluetooth.

Многие пользователи заменяют радиоприемник, установленный в автомобиле на заводе при его покупке, на более современную модель. Кроме того, часто Kia Rio поставляется вообще без бортовой «музыки».

Подключение нового оборудования

Закончив снятие магнитолы «Киа Рио 3», выполняют распиновку подготовленного оборудования согласно предложенной схеме. После этого помещают девайс на место и проводят сборку по той же инструкции в обратном порядке.

Специалисты автоконцерна предусмотрели максимально простую процедуру, оснастив машину ISO-разъемами.

Модели штатных могнитол на Киа рио



Эти модели автомобилей Kia Rio в основном предлагались в базовой комплектации, где наличие автомагнитолы не предусматривалось, имелась только так называемая аудиоподготовка, которая, проще говоря, является местом для установки музыкального центра.

Второе и третье поколения Kia Rio уже были оснащены заводскими магнитолами.

Автомагнитола Киа Рио

Штатная магнитола, установленная в различных моделях автомобиля Kia Rio, имеет больше недостатков, чем преимуществ: многие водители отмечают низкое качество звука, нечеткие низкие и высокие частоты и тому подобное. Неудивительно, ведь заводская комплектация — самая простая, уступающая по большинству параметров современным моделям.

Штатные магнитолы, устанавливаемые на автомобили Kia Rio, не способны работать с электронными устройствами, объем памяти которых превышает 2 гигабайта. С точки зрения современности это очень плохо, хотя еще каких-то шесть лет назад объем памяти автомобильных магнитол был вполне достаточным.

В сегодняшних реалиях такой магнитофон можно считать неисправным оборудованием; его нельзя использовать в полную силу. Правильным решением может стать замена заводского головного устройства на более современную модель.

Качественная музыка, звучащая в автомобиле, может значительно сократить время поездки и сделать ожидание в большой пробке менее утомительным. Каждый автолюбитель хочет иметь хорошую стереосистему, и ключевым моментом здесь является автомобильное радио.

Современные модели автомагнитол для Kia Rio отличаются высоким качеством и широким спектром возможностей.

Интересно! Для всего современного модельного ряда автомобилей Kia Rio разрабатываются специальные медиацентры, которые идеально вписываются в заводскую нишу и полностью соответствуют цвету торпедо именно этой модели автомобиля.

Управление богатым функционалом современных мультимедийных устройств осуществляется с помощью сенсорного переключателя или кнопок управления на рулевом колесе, а подключение производится через существующий заводской жгут проводов.

В качестве опции можно подключить следующие устройства:

• радарный датчик;
• Камера заднего хода;
• мониторы, встроенные в подголовники передних сидений;
• датчики скорости.

Магнитола Киа Рио 2

Радиоприемник Kia Rio 2 — это современное, многофункциональное мультимедийное устройство, включающее современную навигационную систему, возможность использовать цветной дисплей в качестве телевизора и камеру заднего хода. Поддерживается функция bluetooth.

Радиоприемник Kia Rio 2 относится к универсальным устройствам и может быть установлен на автомобили Kia Rio разных модельных годов. Проблем с форматированием нет, это радио поддерживает все способы воспроизведения аудиодорожек.

Интерфейс управления понятен и прост, сенсорная панель с меню на русском языке позволяет быстро освоить все функции современной мультимедийной системы.

Магнитола Киа Рио 3

Радио Kia Rio 3 широко распространено. Помимо наличия bluetooth, в нем есть USB и слот micro SD.

Это радио имеет очень дружественный интерфейс, который легко освоить даже водителю, весьма далекому от современных цифровых технологий.

Интересно! Радио очень хорошее и может управляться с помощью инфракрасного пульта дистанционного управления.

Радиоприемник можно установить самостоятельно, просто внимательно прочитайте инструкцию.

Особенности установки мультимедиа системы

В зависимости от начальных условий возможны два варианта установки мультимедийной системы:

Замена неродной магнитолы

Этот вариант идеально подходит для водителей, у которых ранее была не родная музыкальная система. В этом случае для установки магнитолы необходимо полностью отсоединить штекерное соединение.

Далее необходимо установить основной блок согласно требованиям производителя, исходя из цветовой распиновки.

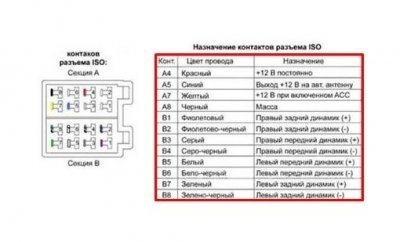

Цвета кабелей показаны на рисунке.

Улучшение штатного плеера

Такой вариант порадует владельцев автомобиля Kia Rio с установленным штатным плеером. В этом случае нет необходимости вносить какие-либо изменения в радиосвязь. Установка выполняется в соответствии с инструкциями к автомобилю через разъемы ISO.

Для магнитол single-din никаких действий не требуется, но для более продвинутых плееров может потребоваться расширение сиденья и использование специальных переходных рам.

В зависимости от того, есть ли металлический каркас, есть два способа установить магнитолу single-din.

Первый способ

При отсутствии металлической опорной рамы возможна установка магнитолы, имея в наличии:

При установке автомагнитолы необходимо соблюдать следующую последовательность:

1. Снимаем обшивку.
2. Отключите сигнальные шлейфы.
3. Подключите адаптер ISO к разъемам на медиаплеере.
4. Заполнить уплотнитель автомобильного радиоприемника.
5. Поместите плеер в соответствующее место.

Если немного не угадаете с количеством и плотностью прокладки, то магнитола не удержится прочно. Поэтому важно как можно эффективнее заполнить отверстие уплотнением, чтобы минимизировать риск повреждения плеера.

Снятие штатной автомагнитолы

Каждый автовладелец, решивший самостоятельно тюнинговать машину, хочет провести процедуру без неприятных последствий. Чтобы снять аудиоцентр, применяют специальные инструменты для демонтажа обшивки или пластиковые карты. Не оставить царапин на панели помогают влажные салфетки из нетканого материала.

Процесс происходит следующим образом:

1. Опускают рулевое колесо до упора вниз, пока не возникнет щель.
2. Снимают козырек приборки, взявшись рукой за низ и потянув на себя.
3. Пластиковую карту, подходящий инструмент оборачивают салфеткой, подсовывают, чтобы отстегнуть нижние клипсы.
4. Когда элемент отошел, отключают кабель и убирают его.
5. Чтобы снять рамку магнитолы на «Киа Рио 3», начинают с левого края и, направляясь по часовой стрелке, аккуратно поддевают края, чтобы отстегнуть сдерживающие детали. Верх зафиксирован в твердых пазах, им занимаются в последнюю очередь.
6. Удаляют крепежные болты, удерживающие головное устройство, отключают антенну и штекеры.

Чтобы снять штатную магнитолу «Киа Рио 3» и заменить ее более продвинутой версией, много времени не требуется. Для некоторых мультимедиацентров нужно обеспечить дополнительное пространство или произвести установку рамок-переходников. Наличие таких деталей следует уточнить у продавца во время покупки гаджета на замену.

Штатная магнитола Киа Рио 4 (YB)

Позиции	Техническиехарактеристики
Модель	Радио/MP3(типA)	Радио/MP3/Bluetooth(типB)
Источникпитания	DC14,4В
Паразитныйток	Макс.1 мА(толькоголовноеустройство)
Антенна	80PF75Ω
Типнастройки	Фазоваяавтоподстройкачастоты

1.Аудиоблок 2.Высокочастотныйдинамик 3.Динамикпереднейдвери 4.Динамикзаднейдвери

5.Кабельпитанияантенны 6.Антеннакрыши(AM/FM) 7.Разъемкабеляантенны

[Радио/MP3 (тип A)]

Инструкция по штатной магнитоле (навигации) Киа Рио 4 (FB)

года выпуска (2017, 2018, 2019, 2020)

Достоинства и недостатки штатной магнитолы для Киа Рио

В соответствии с тематикой нашей статьи, речь не идет о технических достоинствах или их отсутствии у автомобиля этой марки. Речь идет об аудио- и видеоаппаратуре. Дело в том, что многие автомобили стандартной комплектации не имеют ни магнитолы, ни динамиков. Было бы неправильно рассматривать такую ​​ситуацию однозначно как положительную или отрицательную. По той причине, что у обоих вариантов есть свои сторонники. Но что произойдет, если отведенное для игрока место останется пустым?

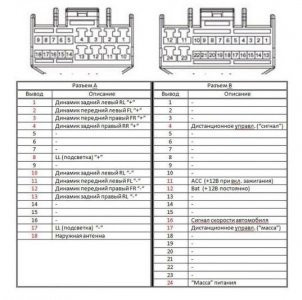

Распиновка штатной магнитолы Kia Rio 3

В руководстве пользователя можно ознакомиться с рекомендациями производителя, помогающими осуществить монтаж акустической системы. Для коммутации автоконцерн изготовил ISO-разъемы, которые требуется отстегнуть, чтобы установить новое устройство. Замена штатной магнитолы в «Киа Рио 3» предусматривает демонтаж старой. Для установки необходимо подключить новый девайс к системам машины согласно распиновке электропроводки.

В пины разъема А подключаются:

• 1 и 10 — задняя левая колонка;
• 2 и 11 — передняя левая;
• 3 и 12 — передняя правая;
• 4 и 13 — задняя правая;
• 8 и 17 — подсветка;
• 9 — фиксация;
• 18 — выносная антенна.

В пины разъема В устанавливают:

• 4 и 17 — дистанционное управление с рулевого колеса;
• 6 и 18 — USB D;
• 7 и 19 — USB/iPod;
• 8 и 21 — AUX R/L IN;
• 9 и 20 — AUX;
• 10 и 22 — микрофоны;
• 11 — ACC;
• 12 — положительная клемма аккумулятора;
• 16 — частота вращения;
• 24 — заземление.

Нужно аккуратно снять магнитолу и затем провести подключение нового устройства по предложенной схеме. Если авто находится на гарантии дилера, подобное дооснащение стоит поручить специализированному сервисному центру, потому что самостоятельная установка может привести к утрате подобных обязательств.

Несколько способов качественной установки магнитолы на Киа Рио

Автомобиль Киа Рио 3 вышел более семи лет назад и остается популярен до сих пор. На момент выхода третьей модели в 2011 году автомобиль мог похвастать передовой мультимедийной системой.

Причем на выбор пользователю предлагалось сразу несколько автомагнитол, начиная от самой бюджетной и заканчивая суперсовременной. С тех пор многие покупатели базовой версии проигрывателя стали думать, как снять магнитолу на Киа Рио и установить более функциональную модель вместо нее.

Распиновка разъемов и демонтаж штатной автомагнитолы

В зависимости от ценовой категории мультимедийные панели Киа Рио делятся на:

• одиночный гул;
• два дина;
• СММ.

Распиновка разъемов автомагнитолы Киа Рио 3 представлена ​​на рисунке.

Предустановленный мультимедийный модуль удаляется по следующему алгоритму:

1. Для начала нужно разобрать козырек торпеды.
   Для этого можно использовать несколько плоских пластиковых карт.
2. Затем нужно снять декоративный слой с автомагнитолы.
   Пластиковой картой необходимо аккуратно поддеть нахлест по часовой стрелке. Сняв его, можно приступать к откручиванию всех четырех креплений отверткой.
3. После этого нужно аккуратно вынуть магнитолу из ее ниши и отсоединить сигнальные провода сзади.
