Киа рио 3 — замена сцепления

Материал и инструмент

Для успешного ремонта понадобятся следующие материалы и инструменты:

• набор головок и гаечных ключей;
• отвертки;
• штангенциркуль;
• механизм сцепления или его отдельные части;

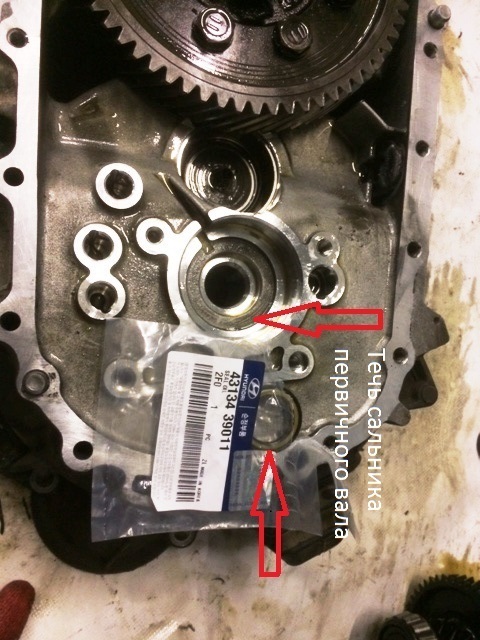

• сальник первичного вала коробки переключения передач;
• краска или лак;
• тугоплавкая консистентная молибденовая смазка.

Здесь сразу возникает нюанс: если диск не меняется, то на нем либо краской, либо лаком делаются отметки, чтобы потом можно было понять, как он располагался относительно маховика и кожуха.

Симптомы, указывающие на неисправность механизма

Для предотвращения дальнейших неполадок необходимо знать симптомы, которые указывают на неисправность данного устройства:

1. Смена скоростей осуществляется затруднительно.
2. Неполное включение. Теряется мощность на подъёмах.
3. При активации педали сцепления ощущается рывок. Также наблюдаются подозрительные шумы и стуки.
4. Во время использования автомобиля Киа Рио 3 чувствуется запах горелого пластика.
5. Механизм не выключается.
6. Когда количество оборотов мотора повышается, скорость всей машины остаётся неизменной.
7. Ощущаются вибрации при включении сцепления.

Если данную проблему вовремя не устранить, то могут возникнуть следующие проблемы:

• Фрикционные сальники изнашиваются. Данная ситуация происходит из-за увеличенного хода рычага. Это значит, что сцепление не выключается до конца, поэтому диск не перестаёт контактировать с маховиком.
• Снижение мощности автомобиля в результате потери крутящего момента. Это случается, когда педаль до конца не выжимается и образуется пробуксовка агрегата.
• Как только водитель пытается совершить плавный старт, ощущается стук в районе трансмиссии.
• Вещество вытекает из гидропривода.

Корзина механизма. Она крепко соединена с маховиком мотора и выжимными пружинами. Её необходимо сбалансировать.

Снятие и установка (замена) сцепления автомобиля KIA Rio

Для снятия и установки (замены) сцепления автомобиля KIA Rio вам потребуются:

– ключ «на 12» (удобнее торцовая головка);

– оправка для центрирования ведомого диска.

Основные неисправности, для устранения которых необходимы снятие и разборка сцепления:

– повышенный (по сравнению с привычным) шум при выключении сцепления;

– рывки при работе сцепления;

– неполное включение сцепления (сцепление буксует);

– неполное выключение сцепления (сцепление «ведет»).

ПОЛЕЗНЫЙ СОВЕТ:

При выходе из строя сцепления рекомендуется заменять одновременно все его элементы (ведомый и нажимной диски, подшипник выключения сцепления), так как работа по замене сцепления трудоемкая, а у неповрежденных элементов сцепления ресурс уже снижен, поэтому, если их установить вновь, может потребоваться повторное снятие и установка сцепления после сравнительно небольшого пробега.

1. Снимите коробку передач (см. «Снятие и установка механической коробки передач автомобиля KIA Rio»).

2. Если устанавливается прежний нажимной диск, следует пометить любым способом (например, маркером) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).

3. Удерживая маховик монтажной лопаткой (или большой отверткой) от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый болт по два оборота ключа, преходя от болта к болту по диаметру.

ПРИМЕЧАНИЕ:

Так расположены болты крепления нажимного диска к маховику.

4. Снимите с маховика нажимной и ведомый диски сцепления, придерживая ведомый диск.

5. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются.

ПРИМЕЧАНИЕ:

Ведомый диск состоит из двух кольцевых фрикционных накладок, которые укреплены на ступице диска через демпферные пружины. Если накладки ведомого диска замаслены, то причиной может быть износ сальника первичного вала коробки передач. Возможно, требуется его замена.

6. Проверьте степень износа фрикционных накладок ведомого диска. Если головки заклепок утоплены менее чем на 1,4 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить.

7. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их в гнездах ступицы рукой. Если пружины легко перемещаются в гнездах или сломаны, замените диск.

8. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение больше 0,5 мм, замените диск.

9. Осмотрите рабочие поверхности трения маховика…

10. …и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы.

11. При ослаблении заклепочных соединений деталей кожуха и нажимного диска замените нажимной диск в сборе.

12. Внешним осмотром оцените состояние диафрагменной пружины нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места А контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен быть более 0,8 мм). В противном случае замените нажимной диск в сборе.

13. Осмотрите соединительные звенья кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе.

14. Внешним осмотром оцените состояние опорных колец нажимной пружины с наружной…

15. …и внутренней стороны пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

16. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

17. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

18. При монтаже сцепления сначала с помощью оправки установите ведомый диск…

19. …а затем кожух нажимного диска, совместив нанесенные перед снятием метки, и вверните болты крепления кожуха к маховику.

ПРИМЕЧАНИЕ:

Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска была направлена в сторону диафрагменной пружины кожуха сцепления.

20. Вворачивайте болты равномерно, по одному обороту ключа каждый, в последовательности, показанной на рисунке.

21. Снимите оправку и установите коробку передач (см. «Снятие и установка механической коробки передач автомобиля KIA Rio»).

7. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их в гнездах ступицы рукой. Если пружины легко перемещаются в гнездах или сломаны, замените диск.

Как произвести замену сцепления?

Сам процесс не обусловлен трудностями на каком-либо этапе, но требует затрат временного ресурса. На выполнение процедуры в «Рио» понадобится около 6-7 часов.

Далее рассмотрим последовательность операций. Заметим, что осуществить весь перечень действий без помощника не получится, поэтому привлекаем его заранее. Производство работ предполагается на поднятом или вывешенном автомобиле, поэтому беспокоимся о наличии соответствующего оборудования (подъемника или домкрата).

Алгоритм.

1. Под капотом демонтируем АКБ, площадку и корпус воздушного тракта вместе с фильтрующим элементом.
2. Отсоединяем тросы приводного узла КПП вместе с площадкой и весь набор штекеров (разные наконечники, поэтому спутать их тяжело при сборке).
3. Сливаем смазку из трансмиссии.
4. Для извлечения приводных валов из коробки выполняем предварительное отсоединение шаровых опор рычагов и рулевых наконечников (от поворотных цапф).
5. Теперь снимаем стартерный узел.
6. Поддомкрачиваем мотор, подложив под поддон прокладку из дерева или иного материала. Это требуется для ослабления и демонтажа пары нижних и одной верхней опор мотора.
7. Далее выкручиваем 4 шпильки фиксации самой коробки. Агрегат отводим от мотора и аккуратно стягиваем на поверхность подрамника. Для обеспечения доступа к сцеплению потребуется отвинтить пару передних болтов, удерживающих сам подрамник. Теперь коробку можно сместить в проем между подрамником и поверхностью кузовного лонжерона.

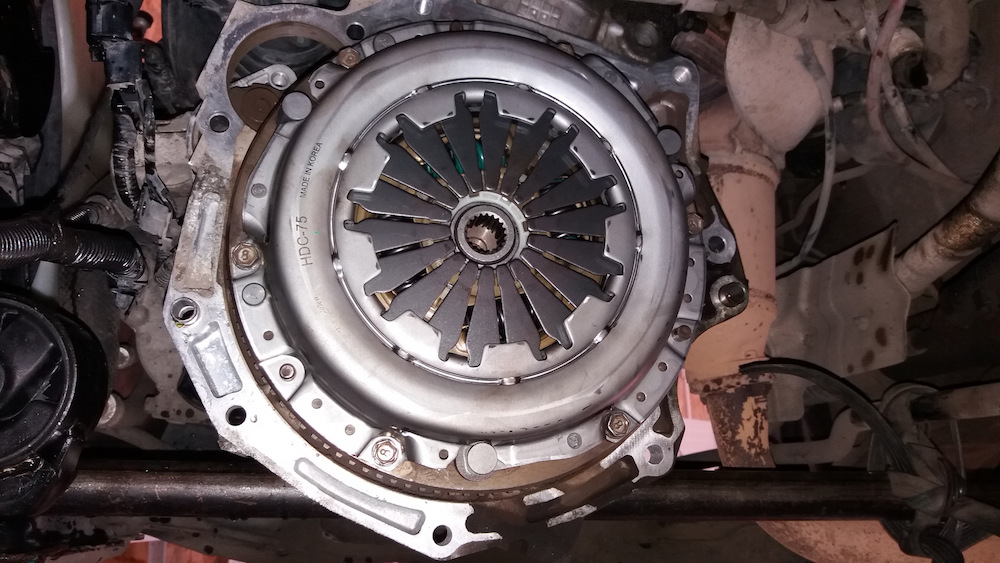

8. Получив доступ, откручиваем корзину сцепления. Снимаем и оцениваем степень износа. Пользуясь случаем, готовим к замене выжимной подшипник.
9. Для центровки нового диска сцепления в корзине применяем специализированную оправку (подойдет аналогичная для ВАЗ-2109).
10. Монтируем новый узел сцепления путем закручивания болтов корзины в маховик. Если замене подлежит только диск, то во избежание нарушения балансировки и с целью установить корзину именно на прежнее место, заранее выбранные участки на ней и маховике намечаем маркером.
11. Теперь все узлы собираем в обратной последовательности. Как вариант, можно заменить смазку в КПП, если существует в этом потребность. Замена сцепления на автомобиле Киа Рио 3 завершена.

Материал и инструмент

Для успешного ремонта понадобятся следующие материалы и инструменты:

набор головок и гаечных ключей; отвертки; штангенциркуль; механизм сцепления или его отдельные части; сальник первичного вала коробки переключения передач; краска или лак; тугоплавкая консистентная молибденовая смазка.

Следует отметить, что если на фрикционе есть следы от масла, то необходимо заменить сальник первичного вала коробки переключения скоростей.

Снятие и установка

Как только вы убедились в необходимости замены устройства, следует подготовиться к ремонту. Сразу хочется отметить, что сам процесс не такой и сложный, но потребует много времени.

Обратите внимание: в одиночку эту процедуру произвести не получится, ведь на некоторых этапах работы нужна будет помощь второго человека.

Вам также понадобится поднять машину. С этой целью используется автоматический подъемник или яма. Лучше подходит подъемник, так как он открывает полный доступ ко всем составляющим автомобиля и позволяет заменить и другие детали.

В первую очередь, для осуществления работ потребуется снять коробку, отвечающую за включение передачи и ускорения машины. Затем надо отделить маховик от диска. На этом этапе потребуется демонтировать болты и обеспечить неподвижность. После снять диск будет очень просто благодаря отсутствию помех.

Предпоследний этап предполагает монтаж нового диска на посадочное место. Здесь понадобится центровка. Для этого требуется установить диск с фрикционной накладкой на первичный вал КПП, а затем зафиксировать и его самого. Последний этап – монтаж снятых деталей на место.

Предпоследний этап предполагает монтаж нового диска на посадочное место. Здесь понадобится центровка. Для этого требуется установить диск с фрикционной накладкой на первичный вал КПП, а затем зафиксировать и его самого. Последний этап – монтаж снятых деталей на место.

Демонтаж аккумулятора

Когда речь идет о замене сцепления Kia Rio 3 поколения, первым делом нужно демонтировать АКБ. Для этого на авто выключается зажигание, открывается капот. На наконечниках стоят затяжные болты с гайками, которые нужно ослабить при помощи обычного рожкового ключа на «10».

На плюсовой клемме стоит защитная крышка, удерживающаяся фиксаторами (их необходимо сжать). После снятия проводов нужно открутить болт прижимной планки (головкой на «12»). Планка убирается, аккумулятор аккуратно вынимается из подкапотного пространства.

Откручивается крепеж установочной площадки, которая также убирается. При установке батареи на Киа Рио важно соблюсти полярность и нанести на открытые участки токопроводящую смазку.

При замене лучше всего не ограничиваться обновлением вышедших из строя деталей, а ставить сразу весь комплект. Ресурс уже использовавшихся элементов снижен, поэтому необходимость повторного демонтажа может наступить гораздо быстрее.

Замена сцепления на «Киа Рио 3» – когда требуется, инструменты и пошаговая инструкция

Неполадки с трансмиссией машины увеличивают нагрузку на двигатель. Замена сцепления «Киа Рио 3» — единственное решение проблем от изношенных деталей. Процедуру легко выполнить самостоятельно без обращения в автомастерскую.

Регулировка и замена сцепления на КИА Рио

Одной из ключевых систем в автомобиле является сцепление. Как и в любой другой машине, данное устройство трансмиссии на Кио Рио со временем подвергается износу, могут возникать различные поломки, требующие вмешательства.

Сцепление – это такая часть трансмиссии, главной целью которой является передача вращения двигателя к коробке передач. Грубо говоря, это система, обеспечивающая связь между двигателем и коробкой передач. Помимо этого, благодаря использованию педали сцепления можно прекращать передачу крутящего момента, когда это нужно.

Ничто не вечно, а поэтому и сцепление на автомобиле может ломаться или по какой-то причине работать некорректно. Существуют типичные неполадки, которые каждый может определить и устранить самостоятельно. Например, если при использовании педали слышится странный звук, то возможны проблемы с выжимным подшипником. Решается это его заменой. Помимо этого, причиной посторонних шумов может быть нарушенная работа фрикционного диска. Если шумы возникают при изменении скорости, то крепления деталей системы могут быть изношены.

Если же при использовании педали вы ощущаете колебания, то необходимо обратить внимание на диск и на его состояние. В общем, обращайте внимание на свой автомобиль и устраняйте неполадки вовремя.

Ничто не вечно, а поэтому и сцепление на автомобиле может ломаться или по какой-то причине работать некорректно. Существуют типичные неполадки, которые каждый может определить и устранить самостоятельно. Например, если при использовании педали слышится странный звук, то возможны проблемы с выжимным подшипником. Решается это его заменой. Помимо этого, причиной посторонних шумов может быть нарушенная работа фрикционного диска. Если шумы возникают при изменении скорости, то крепления деталей системы могут быть изношены.

Как заменить сцепление на Kia Rio своими руками?

Бытует мнение, что замена сцепления задачка не из легких, хотя самостоятельная совершить эту процедуру совсем не сложно, это займет около пяти часов. Ниже мы пошагово разберем этапы замены сцепления на автомобиле Kia Rio. Для выполнения этой работы вам потребуется напарник, т.к есть этапы замены выполнить одному не получится. Оптимальный вариант для замены сцепления, это поднять автомобиль с помощью подъемника, но если такой возможности нет, можете спокойно поменять сцепление, загнав машину на смотровую яму.

1. Подготовьте автомобиль к замене, для этого потребуется снятие следующих деталей: цилиндр сцепления рабочий, вол карданный и опору его крепления, стартер, опору коробки передач заднюю, а так же ручку коробки, которой переключаются передачи.
2. Отсоедините трос спидометра и отключите датчик включения заднего хода.
3. Вместе с помощником снимите коробку переключения передач, обеспечив тем самым доступ к сцеплению.
4. Зафиксируйте маховик, чтобы его обездвижить, открутите болты, которыми крепится диск сцепления к маховику. Теперь можете спокойно снять диск, больше его ничего не держит.
5. Когда будете устанавливать новое сцепление, потребуется центровка диска сцепления. Для этого, на первичный вал оденьте фрикционный диск, валик вставьте в подшипник коленвала, затем установите нажимной диск.
6. Вот и вся замена, теперь остается только собрать все снятые ранее детали и узлы в обратном порядке.

Помните, что ход сцепления составляет два-три сантиметра от общего хода одноименной педали. Не выжимайте педаль до конца. Чтобы проверить работу установленного сцепления, заведите автомобиль. Машина при этом должна стоять ровно, без перекосов поверхности. Выжмите педаль сцепления до конца, а затем, плавно отпустите, газ вам пока не потребуется. Обороты двигателя изменятся, как только начнет срабатывать сцепление.

Сцепление – это сложный механизм, необходимый для последовательной передачи крутящего момента от двигателя к коробке переключения передач, путем плавного включения и выключения. Основная функция механизма, это момент приведения в движение с места транспортного средства без дерганий и рывков, а так же плавное, беззвучное переключение передач.

Стоимость замены сцепления КИА РИО может измениться при обнаружении скрытых неисправностей. Чаще встречается течь сальника первичного вала коробки переключения передач. Для замены требуется полная разборка коробки передач.

Сцепление современных автомобилей надежный узел и быстрый выход его из строя не всегда связана с опытом водителя. Так же возможен выход из строя по причине попадания масла. Что вызывает проскальзывание диска сцепления и преждевременный его износ.

Признаки неисправности сцепления «Киа Рио 3»

Чаще всего выявить поломку МКПП можно по хрусту и стукам — это шум от кареток синхронизаторов. Также о необходимости ремонта узла свидетельствуют следующие симптомы:

• вибрация педали;
• при запуске мотора с выжатым сцеплением машина резко дергается;
• отсутствие движения автомобиля при включенной передаче;
• при переключении коробки происходит пробуксовка и появляется запах горелого пластика.

Еще одним признак неисправности — слишком тугое нажатие на сцепление «Киа Рио 3», которое раньше не наблюдалось.

Признаки неисправности сцепления «Киа Рио 3»

Чаще всего выявить поломку МКПП можно по хрусту и стукам — это шум от кареток синхронизаторов. Также о необходимости ремонта узла свидетельствуют следующие симптомы:

• вибрация педали;
• при запуске мотора с выжатым сцеплением машина резко дергается;
• отсутствие движения автомобиля при включенной передаче;
• при переключении коробки происходит пробуксовка и появляется запах горелого пластика.

Еще одним признак неисправности — слишком тугое нажатие на сцепление «Киа Рио 3», которое раньше не наблюдалось.

Гарантированная замена сцепления Киа Рио 3: цена и качество профессионального обслуживания

Главным элементом трансмиссии автотранспорта является сцепление. Данное устройство необходимо для отсоединения мотора от коробки передач. Благодаря этому водитель способен переключить скорость. Но помимо этого, сцепление обеспечивает комфортабельную поездку за счёт плавного переключения скоростей. При этом нагрузка на мотор и коробку передач становится меньше.

При неисправной работе механизма перегревается двигатель. А значит, скорость его изнашивания увеличивается. Для устранения неполадок необходимо заменить определённые детали. Какие именно – покажет диагностика.

Симптомы, указывающие на неисправность механизма

Для предотвращения дальнейших неполадок необходимо знать симптомы, которые указывают на неисправность данного устройства:

1. Смена скоростей осуществляется затруднительно.
2. Неполное включение. Теряется мощность на подъёмах.
3. При активации педали сцепления ощущается рывок. Также наблюдаются подозрительные шумы и стуки.
4. Во время использования автомобиля Киа Рио 3 чувствуется запах горелого пластика.
5. Механизм не выключается.
6. Когда количество оборотов мотора повышается, скорость всей машины остаётся неизменной.
7. Ощущаются вибрации при включении сцепления.

Если данную проблему вовремя не устранить, то могут возникнуть следующие проблемы:

• Фрикционные сальники изнашиваются. Данная ситуация происходит из-за увеличенного хода рычага. Это значит, что сцепление не выключается до конца, поэтому диск не перестаёт контактировать с маховиком.
• Снижение мощности автомобиля в результате потери крутящего момента. Это случается, когда педаль до конца не выжимается и образуется пробуксовка агрегата.
• Как только водитель пытается совершить плавный старт, ощущается стук в районе трансмиссии.
• Вещество вытекает из гидропривода.

Техническое обслуживание Kia Rio 1.6 (G4FC)

Виды работ                                                                                                     мес.1224364860728496108120                                                                                                                     тыс.км.153045607590105120135150

Двигатель и системы
Проверка/замена приводных ремней/шкивов		П	П	П	П	П	П	П	П	П	П
Замена моторного масла и масляного фильтра		З	З	З	З	З	З	З	З	З	З
Проверка системы охлаждения двигателя (трубок, соединений, радиатора)		П	П	П	П	П	П	П	П	П	П
Замена охлаждающей жидкости		П	П	П	П	П	П	П	З	П	П
Проверка/замена топливного фильтра			П		З		П		З		П
Замена свечей зажигания					З				З
Проверка/замена воздушного фильтра		П	П	З	П	П	З	П	П	З	П
Проверка зазоров в клапанном механизме							П
Проверка топливопроводов		П	П	П	П	П	П	П	П	П	П
Проверка системы вентиляции картера		П	П	П	П	П	П	П	П	П	П
Проверка системы вентиляции топливного бака			П		П		П		П		П
Проверка вакуумных трубок и шлангов		П	П	П	П	П	П	П	П	П	П
Проверка системы выпуска отработавших газов		П	П	П	П	П	П	П	П	П	П
Диагностика электронных систем двигателя		П	П	П	П	П	П	П	П	П	П
Трансмиссия, ходовая часть и тормозная система
Проверка дисковых тормозов (дисков, колодок)		П	П	П	П	П	П	П	П	П	П
Проверка барабанных тормозов (барабанов, колодок)			П		П		П		П		П
Проверка трубок и соединений тормозной системы		П	П	П	П	П	П	П	П	П	П
Проверка уровня и состояния тормозной жидкости		П	П	П	П	П	П	П	П	П	П
Проверка педали тормоза			П		П		П		П		П
Проверка стояночного тормоза			П		П		П		П		П
Проверка педали сцепления (для версий с МКПП)			П		П		П		П		П
Проверка гидроусилителя рулевого управления		П	П	П	П	П	П	П	П	П	П
Проверка компонентов рулевого управления		П	П	П	П	П	П	П	П	П	П
Проверка приводных валов и ступичных подшипников		П	П	П	П	П	П	П	П	П	П
Проверка компонентов передней и задней подвески		П	П	П	П	П	П	П	П	П	П
Проверка масла в МКПП			П		П		П		П		П
Проверка масла в АКПП			П		П		П		П		П
Кузов
Проверка антикоррозионного покрытия кузова		П	П	П	П	П	П	П	П	П	П
Замена салонного фильтра		З	З	З	З	З	З	З	З	З	З
Проверка системы кондиционирования воздуха		П	П	П	П	П	П	П	П	П	П
Колеса и шины
Проверка шин (давление и износ протектора)		П	П	П	П	П	П	П	П	П	П
Электрооборудование и световые приборы
Проверка состояния АКБ (зарядки, уровня и плотности электролита, клемм)		П	П	П	П	П	П	П	П	П	П
Проверка наружных и внутренних световых приборов		П	П	П	П	П	П	П	П	П	П
Замена аккумулятора системы «ЭРА-ГЛОНАСС»				З			З			З

П – проверка, чистка, смазка, регулировка (при необходимости замена);

З – замена.

Возможные симптомы, материалы и инструменты

Чтобы понять, что механизм сцепления нуждается в ремонте, достаточно прислушаться к его работе. Обычно возникают шумы. Если таковых нет, то понять о неисправности можно по следующим симптомам:

• Вибрирует педаль сцепления;
• при заводке двигателя на передаче с выжатой педалью сцепления машина дергается вперед – «ведет» сцепление;
• сцепление пробуксовывает;
• самым явным признаком можно считать ситуацию, когда на включенной передаче машина стоит на месте.

Материал и инструмент

Для успешного ремонта понадобятся следующие материалы и инструменты:

• набор головок и гаечных ключей;
• отвертки;
• штангенциркуль;
• механизм сцепления или его отдельные части;
• сальник первичного вала коробки переключения передач;
• краска или лак;
• тугоплавкая консистентная молибденовая смазка.

Непосредственные работы

Вся замена сцепления на автомобиле киа рио заключается в следующих последовательных шагах:

Снимается коробка переключения скоростей. Сделать это можно, открутив все видимые болты по кругу.

Здесь сразу возникает нюанс: если диск не меняется, то на нем либо краской, либо лаком делаются отметки, чтобы потом можно было понять, как он располагался относительно маховика и кожуха.

• Вторым шагом полностью выкручиваются 6 болтов, которые держат кожух. Во время этой операции маховик будет проворачиваться. Чтобы этого не случалось, необходимо взять монтажную лопатку или же отвертку с плоским наконечником и вставить ее между зубьями;
• после откручивания всех болтов становится возможным снять с маховика оба диска (нажимной и ведомый). При этом ведомый необходимо придерживать руками, чтобы он не выпал;
• дальше следует внимательно осмотреть ведомый диск. На нем не должно быть никаких трещин;
• осматривается фрикцион, износ должен позволять эксплуатировать диск в дальнейшем;
• производится осмотр заклепок. В том случае, когда они утоплены в фрикционные накладки меньше, чем на 0,3 мм (что можно измерить штангенциркулем), или на фрикционе есть следы масла, то диск необходимо поменять.

Следует отметить, что если на фрикционе есть следы от масла, то необходимо заменить сальник первичного вала коробки переключения скоростей.

• Если всех вышеописанных дефектов не обнаружено, то остается последняя часть осмотра – проверка демпферных пружин. В своих посадочных гнездах (ступичных гнездах) их необходимо попытаться перемещать руками. Если это удается сделать, то необходима замена диска сцепления Киа Рио;
• после завершения данного осмотра, следует проверить ведомый диск. Проверяется его биение. Если оно превышает отметку в полмиллиметра, то он подлежит замене;
• дальше производится осмотр нажимного диска (корзины) и поверхности маховика. На них не должно быть трещин, царапин, сколов, забоин и других дефектов. Если таковые выявлены, то корзина подлежит замене. Это же относится и к маховику;
• осмотру подвергается и диафрагменная пружина корзины;
• после всех осмотров можно приступать к сборке механизма сцепления на киа рио, заменив все изношенные детали на новые;
• сначала ведомый диск одевается на первичный вал (шлицевое соединение). Диск по шлицам должен «ходить» с легкостью. Если это не так, то причину нужно найти и устранить;
• шлицы диска смазываются молибденовой смазкой;
• дальше устанавливается ведомый диск;
• во вторую очередь монтируется корзина, при этом метки, нанесенные при разборке узла, должны совпасть;
• корзина крепится болтами;
• дальше ставится кпп на место.

Надо сказать, что замена и монтаж ведомого диска необходимо произвести с учетом того, чтобы своей выступающей частью ступицы, диск стал к диафрагменной пружине кожуха. После крепления кпп замену сцепления на автомобиле киа рио можно считать завершенной.

Подведем итоги

После сборки производим проверочные действия. Заводим мотор, осуществляем выжим педали, и, если переключение ступеней трансмиссионного агрегата происходит без посторонних звуков и затруднений, то работа исполнена верно. Теперь вы ознакомились с тем, как осуществляется замена сцепления, а также выяснили, как прокачать сцепление в автомобиле Киа Рио 3 и также для версии Киа Рио 2.

Таблица неисправностей и способов устранения

В таблице представлены наиболее распространённые причины, встречающиеся при неполном включении и выключении сцепления («ведёт» или буксует), рывках при работе сцепления, а так же, при появлении повышенного шума после его включения и выключения.

Причина неисправностиМетод устранения

Полный ход педали сцепления уменьшен	Отрегулировать привод выключения педали
Биение ведомого диска превышает 0,5 мм	Заменить на новый
Ослабление заклёпок или утопление их головок менее 0,3 мм
Царапины и неровности на фрикционных накладках ведомого диска
Присутствие воздуха в гидроприводе выключения сцепления	Прокачать систему
Утечка жидкости из рабочего/главного цилиндра выключения сцепления	Заменить проблемный цилиндр
Заедание ступицы ведомого диска на шлицах первичного вала КПП	Очистить шлицы и смазать ЛСЦ-15. При смятии или большом износе шлицев, заменить первичный вал или ведомый диск
Ослабление заклепок крепления нажимной пружины	Заменить кожух сцепления с нажимным диском в сборе
Коробление или перекос нажимного диска
Следы сильного износа или пригорание фрикционных накладок ведомого диска	Заменить на новый
Замасливание фрикционных накладок ведомого диска	Проверить сальник первичного вала КПП. При необходимости, заменить
Повреждение или заедание привода выключения сцепления	Устранить причины неисправности
Ослабление или поломка демпферных пружин ведомого диска	Заменить на новый в сборе
Износ, повреждение или утечка смазки из подшипника выключения сцепления	Заменить на новый
Повреждение поверхности нажимного диска	Заменить кожух и диск в сборе
Поломка пластин, соединяющих нажимной диск с кожухом



Защита переднего бампера, моторного поддона и кормы

Многие авто для сигнализации о наличии опасных, как бордюров, так и отдельных камней в нижних окантовках передних бамперов имеют накладки из эластичного пластика, которые при соприкосновении с препятствиями во время парковок издают скрипящие звуки. Таким образом, пластик окантовок предохраняет, как бампера, так и лакокрасочные покрытия от повреждений.

Наиболее надежным способом защиты, как передних бамперов, так и кормовых, выступающих за пределы кузова частей, в частности, того же топливного бака, является установка датчиков или наличие систем парковки.

Что касается защиты моторов, а уязвимыми для повреждений у авто в процессе преодоления тех или иных препятствий могут быть масляные поддоны, то это установка специальных защитных кожухов. Из металла либо из углепластика.

Но наиболее эффективным, иначе говоря, комплексным способом защиты нижних частей кузовов и моторов, является увеличение клиренса.



Способы обнаружения неисправностей сцепления

Если вы нажимаете на педаль, и при этом доносятся необычные звуки или шумы, которых не было раньше, то стоит проверить состояние выжимного подшипника. Если он окажется неисправен, то его следует поменять. Другой причиной шумов может стать вибрация фрикционного диска. Нарастающие и спадающие шумы, появляющиеся в процессе торможения или разгона, свидетельствуют о дисбалансе или ослаблении заклепочных соединений.

Если при включении сцепления вы чувствуете вибрацию, то необходима проверка шлицов и самого фрикционного диска на присутствие деформации или замасливания. Еще следует осмотреть опоры, на которые крепится двигатель и диафрагменную пружину.

Если включение сцепления происходит не плавно, то, возможно, ослабли или вышли из строя опоры двигателя, на поверхности рабочих деталей наблюдаются задиры, пружины фрикционного диска разболтались и потеряли упругость.

Как видите, все неисправности можно определить по внешним признакам, но для одного признака характерны несколько причин поломки одновременно. Чтобы точно определить характер поломки придется провести диагностику или прибегнуть к разборке всего механизма.

Доступная замена сцепления Киа Рио 3

Самое главное, что необходимо знать автомобилисту – это то, что оттягивать обновление сцепления нельзя! Чем дольше водитель эксплуатирует транспорт, тем больше элементов повреждается. В конечном итоге замена сцепления Киа Рио 3, цена которой при незначительных неисправностях не столь высока, как если проигнорировать сигналы и вовремя не устранить неисправности станет намного дороже. Поэтому дешевле будет своевременно заменить повреждённое сцепление.

Также сэкономить поможет вам прохождение технического осмотра строго по срокам. Если сцепление не беспокоило вас во время передвижения, но уже начинало постепенно изнашиваться, то на осмотре механики вас оповестят о том, что механизм необходимо заменить. Возможно, достаточно будет просто его отрегулировать и почистить. Такой ремонт обойдётся куда дешевле, чем устранение серьёзных поломок, вызванных неисправным элементом.

Замена сцепления на киа рио 3

Если включение сцепления происходит не плавно, то, возможно, ослабли или вышли из строя опоры двигателя, на поверхности рабочих деталей наблюдаются задиры, пружины фрикционного диска разболтались и потеряли упругость.

Установка сцепления Hyundai Solaris

Именно на данном этапе и применяется купленный комплект, который устанавливается вместо старого. На шлицы первичного вала и ведомого диска наносим немного смазки. Устанавливаем оправку на диск и одеваем в отверстие на коленчатом валу. Одеваем нажимной диск, совмещая с направляющими, выступающими из маховика.

Наживляем болты и затягиваем их противоположно друг- другу, не прилагая чрезмерных усилий. Затянув, вынимаем центрирующую оправку.

Смазываем внутреннюю поверхность выжимного подшипника, место упора солдатика и выжимной вилки, а так же направляющую поверхность хода подшипника.

Одеваем выжимной подшипник в корпус механической коробки передач, одновременно совмещая его с вилкой.

Устанавливаем коробку передач и проверяем сцепление. Новый комплект должен работать без нареканий, если он, конечно же, правильно установлен. На этом замену можно закончить.

Также стоит отметить, что тормозные жидкости влияют на безопасность управления автомобилем, так как они напрямую связаны с тормозной системой. Hyundai solaris, конечно же, довольно хороший автомобиль, но даже если в гидроприводе не будет данной жидкости, у водителя начнутся неприятности.

Замена сцепления Киа Рио 3: основные этапы работы

Стоит отметить, что в большинстве случаев необходимо заменить или отрегулировать только определённые детали. А именно:

1. Корзина механизма. Она крепко соединена с маховиком мотора и выжимными пружинами. Её необходимо сбалансировать.
2. Диск механизма заменяют, когда демпферные пружины ослабли или повредились полностью.
3. Обновление троса избавляет владельца транспорта Киа Рио от буксования устройства. Обычно такая процедура производится в паре с заменой диска.
4. Цилиндр меняют для устранения пробуксовки.
5. Для того чтобы восстановить контроль над одной или несколькими передачами, необходимо обновить тягу привода коробки передач.

• После диагностирования проблем осуществляют снятие колёс;
• Далее производят демонтаж полуосей и карданного вала;
• Сливают техническое вещество из механической коробки передач;
• Демонтируют корпус МКПП;
• Заменяют сцепление или его составляющие;
• Проводят заключительную диагностику для проверки качества работ.

Проблема с автотранспортом доставляет массу неудобств. Любой водитель хочет как можно быстрее это исправить, причём качественно и недорого. Поэтому из огромного списка сервисов мы советуем именно нас.
