Сцепление Киа Рио 3: замена, прокачка, регулировка

Неисправности сцепления Киа Рио 3

Прежде чем детально описать процесс замены сцепления Kia Rio 3, нужно разобраться с вопросом о том, каковы основные неисправности этого узла.

К числу проблем отнесем не только неполадки с самим узлом Киа Рио 3, но и с его приводом. В качестве характерного примера можно рассмотреть ситуацию, когда на автомобиле провалилась педаль. В зависимости от варианта сцепления такая картина будет говорить о «протертой» вилке (механический вариант), или о «завоздушивании» системы (гидравлический вариант).

Перечень основных неисправностей такой:

1. изношены, замаслены или повреждены накладки на ведомом диске (если Киа Рио буксует на высоких оборотах, то это верный признак);
2. диск деформирован;
3. изношены шлицы;
4. сломаны демпферные (гасящие) пружины;
5. ослаблена или полностью вышла из строя диафрагменная пружина;
6. исчерпал ресурс выжимной подшипник;
7. изношены поверхности на маховике и нажимном диске;
8. заедает вилка.

Поломки могут быть и специфическими, главное, вовремя их заметить и поставить вопрос о замене сцепления. Что касается привода, то здесь заявляют о себе механические поломки рычажной конструкции, повреждения (обрыв) троса, или нарушение герметичности гидравлической системы, засоры, а также вышедший из строя рабочий цилиндр.

Прокачка сцепления и его исполнительного цилиндра

Снимите крышку резервуара тормозной жидкости и при необходимости доведите уровень жидкости до требуемого уровня. Отдайте штуцер прокачки и подсоедините к нему шланг устройства для прокачки. Подайте сжатый воздух в устройство для прокачки и дайте выйти тормозной жидкости до исчезновения пузырей воздуха, после чего затяните штуцер. Установите на крышку резервуара тормозной жидкости специальный адаптер и, удерживая шланг устройства для прокачки на штуцере, прокачайте резервуар в течение минуты или времени, необходимого для того, чтобы воздушные пузыри поднялись на поверхность. В заключение проверьте работу сцепления.

Прокачка исполнительного цилиндра

Для прокачки главного цилиндра сцепления РКПП должна быть снята. Подсоедините к штуцеру подающей трубки исполнительного цилиндра отрезок прозрачного шланга диаметром 8 мм и длиной 450 мм. Полностью вдавите и отпустите выжимной подшипник. Поршень исполнительного цилиндра должно остаться в своём внутреннем положении. Заполните шланг тормозной жидкостью на 350 мм и подсоедините к нему ручной насос. Создайте давление, необходимое для того, чтобы выдвинулся поршень цилиндра и тормозная жидкость начала подаваться в цилиндр. Не допускайте выхода поршня из цилиндра далее его полного хода. Снимите насос и аккуратно вдавите поршень до упора. Дайте выйти жидкости с воздушными пузырями. Повторяйте действия, описанные в параграфах 9 и 10 до исчезновения в выходящей жидкости воздушных пузырей. После окончания прокачки оставьте поршень в его внутреннем положении.

Киа Рио 3. Педаль сцепления «проваливается»

Педаль сцепления «проваливается» либо нажимается очень легко: основные неисправности

Возможные причины неисправностиПоиск и устранение неисправности

Воздух в гидроприводе выключения сцепления	Прокачайте гидропривод выключения сцепления
Неисправен привод выключения сцепления	Проверьте наличие жидкости в системе гидропривода, исправ­ность главного и рабочего цилиндров
Неисправна диафрагменная пружина	Замените ведущий диск в сборе

1. Гидравлика
— проверьте уровень тормозной жидкости в бачке главного цилиндра сцепления. Если уровень недостаточный, долейте тормозную жидкость до нормального уровня и попробуйте понажимать на педаль. Если сцепление появилось, вам повезло, в этом случае нужно ехать в сервис или самому осмотреть все шланги, скорее всего жидкость где-то подтекает. Но в большинстве случаев это не помогает. Высока вероятность того, что лопнул один из шлангов, ведущих к главному или рабочему цилиндру сцепления, поэтому в системе не создаётся нужного давления. Чтобы решить эту проблему, нужно заменить износившийся шланг.

2. Трос сцепления
— может оборваться где-нибудь внутри или на концах. Также может обломиться ушко на педали сцепления, к которому он крепится. В этом случае требуется замена троса, новый трос
3. Вилка выжима сцепления
— находится на коробке передач, её ресурс составляет примерно 50-70 тысяч км пробега. Если на вашем счётчике уже есть подобные цифры, или вилка менялась примерно столько же пробега назад, то скорее всего поломка в ней. Чтобы поменять вилку сцепления, на большинстве моделей автомобилей нужно снять или вывесить коробку передач.

4. Главный или рабочий цилиндр сцепления
— возможно один из этих цилиндров «пробило», тогда следует заменить нерабочий цилиндр сцепления на новый, а лучше поменять сразу оба — и рабочий и главный. После работы обязательно прокачать систему и проверить, нет ли течей в местах соединений.

Пошаговая инструкция

Прокачка цилиндра сцепления может быть выполнена с помощником или самостоятельно, от чего зависит последовательность действий. Важно все сделать правильно, иначе шланги и гидропривод будут завоздушены еще больше.

Прокачка с помощью второго человека

Рассмотрим пошагово, как прокачать сцепление самым простым способом с помощником:

• Откройте капот автомобиля. Все действия выполняются на заглушенном двигателе.
• Ближе к перегородке моторного отсека и салона расположен бачок с жидкостью. Снимите крышку и долейте недостающий объем так, чтобы до горлышка оставалось 2 см. Запас понадобится, поскольку часть ТЖ будет вылита при прокачке.

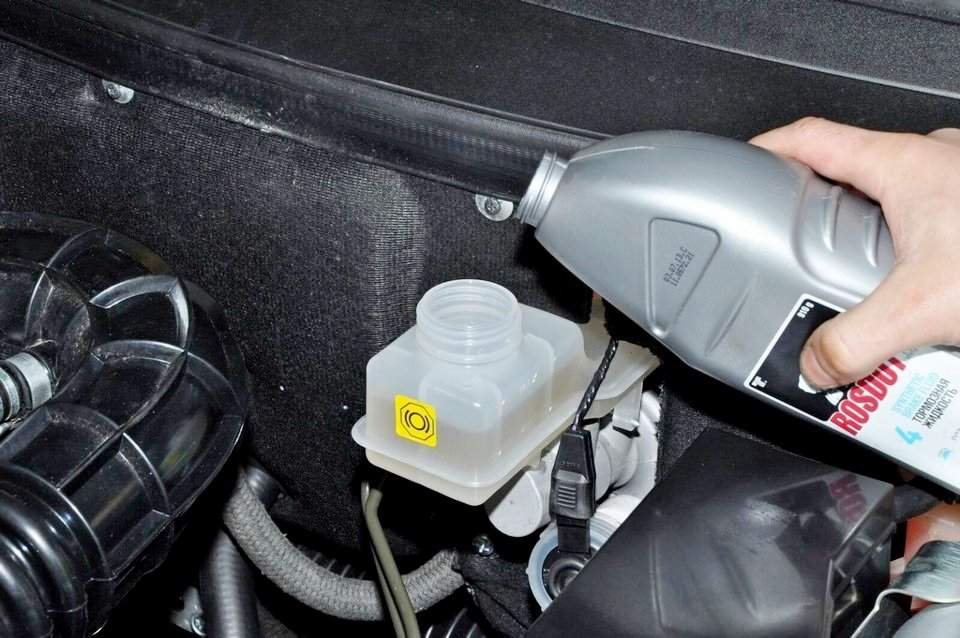

Долив жидкости в резервуар в моторном отсеке

• Рядом со сцеплением найдите рабочий цилиндр, толкающий вилку с выжимным подшипником. На верхней части корпуса узла будет штуцер. Он закрыт резиновым колпачком для предотвращения засорения.
• Снимите колпачок со штуцера и наденьте на него прозрачный шланг соответствующего диаметра.
• Возьмите обрезанную пластиковую бутылку, наполните ее 150–200 мл ТЖ и окуните свободный конец шланга в нее.
• Помощник прокачивает педаль сцепления 2 раза и на третий зажимает ее в максимально вдавленном положении. Это способствует нагнетанию давления в систему.

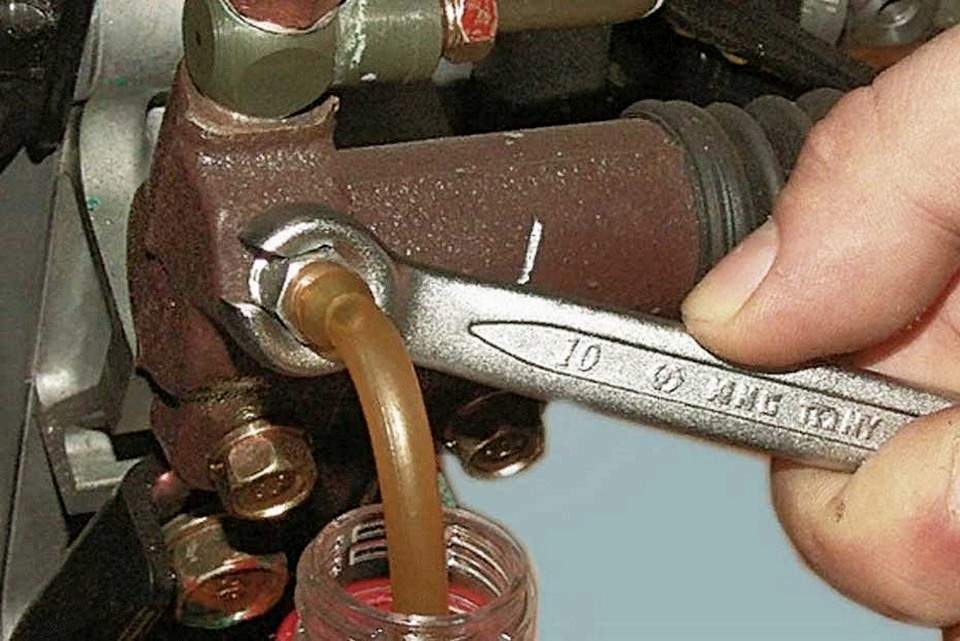

• Рожковым ключом открутите штуцер на один оборот. Через прозрачный шланг Вы увидите, как из системы выходит жидкость и воздух. Последний проявится в виде пузырьков в приемной емкости.



































Слив жидкости через трубку в бутылку

При таком действии вилка вернется в исходное положение и соединит ведомый и ведущий диски, поскольку давление стравится. После этого штуцер прокачки сцепления заворачивается и процесс повторяется еще два раза. Если по окончании со шланга будет продолжать выходить воздух, значит его много в системе и понадобится большее количество циклов. Заканчивается прокачка сцепления добавлением технические жидкости до отметки Max.

Как прокачать силами одного человека

Если эту работу выполнять самостоятельно, то придется регулярно перемещаться от капота в салон и обратно. Чтобы зажать педаль, потребуется кирпич или другой тяжелый предмет. Но без помощи второго человека можно прокачать сцепление и обратным способом.

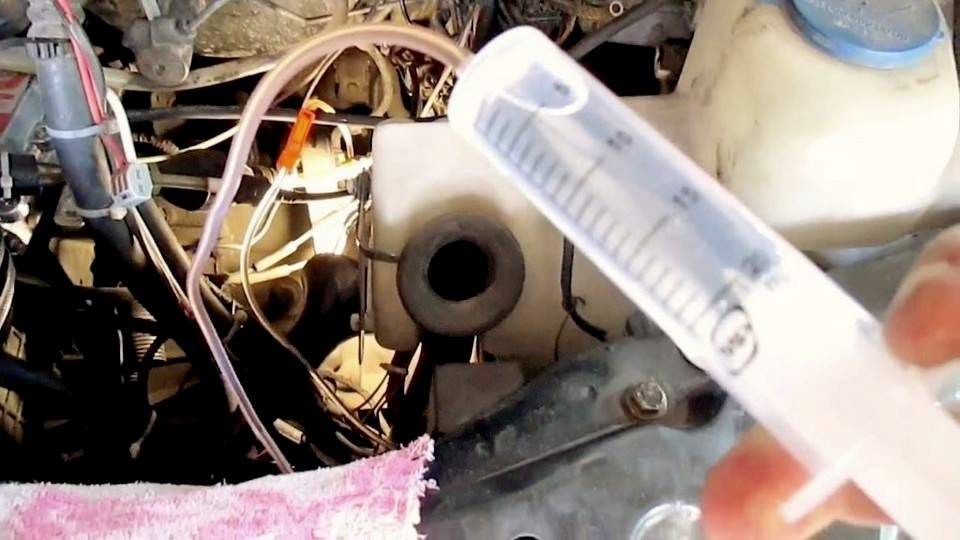

Прокачка сцепления обратным методом при помощи шприца

1. Открыть капот и добраться до бака с техжидкостью.
2. Открутите крышку и отберите немного жидкости шприцем на 10 кубиков.
3. Снимите резиновую заглушку на штуцере и присоедините к нему прозрачный шланг от капельницы.
4. В свободный конец шланга вставьте шприц с технической жидкостью.
5. Сделайте рожковым ключом один оборот штуцера, чтобы открыть канал.
6. Выдавите не спеша содержимое шприца.
7. При таком методе прокачки движение воздуха будет в обратном направлении и он выйдет через бачок. Давление создает шприц, поэтому педаль не задействована.
8. Заверните штуцер и убедитесь в нужном уровне ТЖ. При необходимости долейте ее.

При помощи такой последовательности получится прокачать систему без помощи второго человека.

Необходимые инструменты и материалы

Чтобы прокачать сцепление, понадобится приобрести специальную жидкость. Это может быть: DOT3 (для автомобилей ранних версий), DOT4 (распространена на большинстве современных авто), DOT5 (почти не впитывает воду, но очень дорогая). На машинах с ABS использует продукт для ABS.

Важно! Смешивать жидкости при прокачке нельзя! Если в расширительном баке желтая и почти прозрачная жидкость, значит это DOT4 и заливать потребуется такую же. Красная или розовая — DOT5.

Еще понадобится накидной или рожковый ключ для откручивания штуцера цилиндра. У большинства авто размер грани штуцера 8–10 мм. В качестве альтернативы подойдет торцевая головка и привод, но использовать ее при прокачке сцепления менее удобно.

Запаситесь емкостью для слива и гибким шлангом. Последний надевается на штуцер для стравливания воздушных пузырьков. Желательно, чтобы он был прозрачным. Тогда легче контролировать процесс движения ТЖ. Подойдет трубка из медицинской капельницы, продающейся в аптеке.

Замена производится при выключенном двигателе сначала в одной цепи, затем в другой в следующей последовательности:

1. тормозной механизм заднего правого колеса.
2. левый тормозной механизм переднего колеса.
3. левый тормозной механизм заднего колеса.
4. тормозной механизм правого переднего колеса.

Очищаем штуцер прокачки тормозного механизма правого заднего колеса.

Признаки поломки сцепления

1. Коробка передач; 2. Подшипник выключения сцепления; 3. Вилка выключения сцепления; 4. Нажимной диск; 5. Ведомый диск; 6. Болт , 15-20 н*м; 7. Болт 6-8 н*м

Сцепление Киа Рио 3 может не полностью выключаться (говорят о том, что его «ведет»). Характерный признак в данном случае — хруст кареток синхронизаторов, вызванный неразомкнутыми дисками (ведущим и ведомым). Коробка переключения передач в случае такой поломки может быстро выйти из строя.

Еще один характерный признак – это пробуксовка, т.е. неполное включение. Когда диски сходятся не до конца, водитель может почувствовать запах горящих накладок (напоминает жженую резину). Резкое увеличение оборотов двигателя на Киа Рио 3 поколения, затяжной подъем в гору – вот ситуации, когда сцепление демонстрирует эффект пробуксовки. Повысившиеся обороты мотора при отсутствии динамических изменений также свидетельствуют о явлении буксующего сцепления.

1 – подшипник выключения сцепления; 2 – трос привода сцепления; 3 – отжимной рычаг; 4 – вилка выключения сцепления; 5 – педаль сцепления; 6 – диск сцепления; 7 – картер сцепления.

Вибрации, рывки в работе узла, а также посторонние звуки указывают на неисправность. С такими признаками, нужно обратиться в сервис для проведения внепланового обслуживания автомобиля. Еще одним примечательным признаком будет тугое сцепление Kia Rio 3. Речь идет о том, что работа педалью становится непривычной, водителю нужно прилагать значительное усилие, чтобы выжать ее. Причин может быть несколько, но чаще всего поломка кроется в корзине, рабочем цилиндре или в гидравлической системе привода (утечка жидкости).

В этом случае из шланга вытечет жидкость с пузырьками воздуха и педаль тормоза будет двигаться вперед.

Как только жидкость перестанет вытекать из шланга (в этом случае педаль должна дойти до упора), заводим штуцер и только тогда помощник может отпустить педаль.

Повторяем откачку до тех пор, пока выходящая из трубки жидкость не станет светлой. Снимаем шланг, просушиваем штуцер помпы и надеваем защитный колпачок.

Прокачка гидропривода выключения сцепления автомобиля KIA Rio

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении передачи заднего хода, возможно, в гидропривод сцепления попал воздух. Удалите его прокачкой гидропривода.

Кроме того, прокачку выполняют при заполнении гидропривода жидкостью после ее замены или ремонта узлов системы, связанного с разгерметизацией системы.

Для прокачки гидропривода выключения сцепления автомобиля KIA Rio вам потребуются:

— емкость для сливаемой жидкости.

1. Проверьте уровень рабочей жидкости в бачке главного тормозного цилиндра (бачок общий для обоих главных цилиндров) и при необходимости доведите его до нормы.

2. Снимите защитный колпачок с клапана рабочего цилиндра сцепления для удаления воздуха.

3. Наденьте на клапан шланг и опустите его конец в емкость с небольшим количеством тормозной жидкости. Попросите помощника нажать на педаль сцепления 4 или 5 раз с интервалом 2-3 с, а затем удерживать ее нажатой. Выверните клапан на 3/4 оборота. Из шланга в емкость будет вытекать жидкость с пузырьками воздуха.

4. Заверните клапан и попросите отпустить педаль сцепления.

5. Повторите операции 3 и 4 несколько раз до начала выхода из шланга жидкости без пузырьков воздуха.

ПРЕДУПРЕЖДЕНИЕ:

Во время прокачки гидропривода периодически проверяйте уровень жидкости в бачке главного тормозного цилиндра. Не допускайте падения уровня жидкости в бачке ниже 25 мм от его дна. Своевременно доливайте жидкость, иначе при осушении дна бачка в систему попадет воздух и прокачку придется повторять снова.

6. Заверните клапан, наденьте защитный колпачок и при необходимости долейте жидкость в бачок главного тормозного цилиндра.

Таблица неисправностей и способов устранения

В таблице представлены наиболее распространённые причины, встречающиеся при неполном включении и выключении сцепления («ведёт» или буксует), рывках при работе сцепления, а так же, при появлении повышенного шума после его включения и выключения.

Причина неисправностиМетод устранения

Полный ход педали сцепления уменьшен	Отрегулировать привод выключения педали
Биение ведомого диска превышает 0,5 мм	Заменить на новый
Ослабление заклёпок или утопление их головок менее 0,3 мм
Царапины и неровности на фрикционных накладках ведомого диска
Присутствие воздуха в гидроприводе выключения сцепления	Прокачать систему
Утечка жидкости из рабочего/главного цилиндра выключения сцепления	Заменить проблемный цилиндр
Заедание ступицы ведомого диска на шлицах первичного вала КПП	Очистить шлицы и смазать ЛСЦ-15. При смятии или большом износе шлицев, заменить первичный вал или ведомый диск
Ослабление заклепок крепления нажимной пружины	Заменить кожух сцепления с нажимным диском в сборе
Коробление или перекос нажимного диска
Следы сильного износа или пригорание фрикционных накладок ведомого диска	Заменить на новый
Замасливание фрикционных накладок ведомого диска	Проверить сальник первичного вала КПП. При необходимости, заменить
Повреждение или заедание привода выключения сцепления	Устранить причины неисправности
Ослабление или поломка демпферных пружин ведомого диска	Заменить на новый в сборе
Износ, повреждение или утечка смазки из подшипника выключения сцепления	Заменить на новый
Повреждение поверхности нажимного диска	Заменить кожух и диск в сборе
Поломка пластин, соединяющих нажимной диск с кожухом

Непосредственные работы

Вся замена сцепления на автомобиле Kia RIO заключается в следующих последовательных шагах: Снимается коробка переключения скоростей. Сделать это можно, открутив все видимые болты по кругу.

Здесь сразу возникает нюанс: если диск не меняется, то на нем либо краской, либо лаком делаются отметки, чтобы потом можно было понять, как он располагался относительно маховика и кожуха.

Вторым шагом полностью выкручиваются 6 болтов, которые держат кожух. Во время этой операции маховик будет проворачиваться. Чтобы этого не случалось, необходимо взять монтажную лопатку или же отвертку с плоским наконечником и вставить ее между зубьями; после откручивания всех болтов становится возможным снять с маховика оба диска (нажимной и ведомый). При этом ведомый необходимо придерживать руками, чтобы он не выпал; дальше следует внимательно осмотреть ведомый диск. На нем не должно быть никаких трещин; осматривается фрикцион, износ должен позволять эксплуатировать диск в дальнейшем; производится осмотр заклепок. В том случае, когда они утоплены в фрикционные накладки меньше, чем на 0,3 мм (что можно измерить штангенциркулем), или на фрикционе есть следы масла, то диск необходимо поменять.

Следует отметить, что если на фрикционе есть следы от масла, то необходимо заменить сальник первичного вала коробки переключения скоростей.

Надо сказать, что замена и монтаж ведомого диска необходимо произвести с учетом того, чтобы своей выступающей частью ступицы, диск стал к диафрагменной пружине кожуха. После крепления КПП замену сцепления на автомобиле Kia RIO можно считать завершенной.

Подробно о замене сцепления

Для замены сцепления Киа Рио 3 (имеются в виду снятие и установка самого узла) понадобятся следующие инструменты:

1. торцовая головка на «12» (или ключ, что менее удобно);
2. монтажная лопатка;
3. оправка для центрирования.

При замене лучше всего не ограничиваться обновлением вышедших из строя деталей, а ставить сразу весь комплект. Ресурс уже использовавшихся элементов снижен, поэтому необходимость повторного демонтажа может наступить гораздо быстрее.

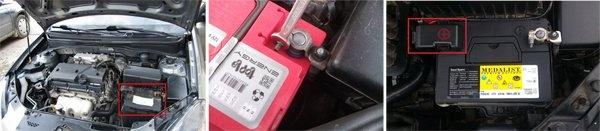

Демонтаж аккумулятора

Когда речь идет о замене сцепления Kia Rio 3 поколения, первым делом нужно демонтировать АКБ. Для этого на авто выключается зажигание, открывается капот. На наконечниках стоят затяжные болты с гайками, которые нужно ослабить при помощи обычного рожкового ключа на «10».

На плюсовой клемме стоит защитная крышка, удерживающаяся фиксаторами (их необходимо сжать). После снятия проводов нужно открутить болт прижимной планки (головкой на «12»). Планка убирается, аккумулятор аккуратно вынимается из подкапотного пространства.

Откручивается крепеж установочной площадки, которая также убирается. При установке батареи на Киа Рио важно соблюсти полярность и нанести на открытые участки токопроводящую смазку.

Снятие короба воздушного фильтра

Следующий этап замены сцепления Киа Рио 3 связан с демонтажем короба воздушного фильтра.

На шланге вентиляции картера стоит хомут, который необходимо сдвинуть по шлангу. Для этого сжимаются фиксирующие ушки. Сам шланг убирается со штуцера. Ослабляется хомут, удерживающий рукав подачи воздуха на корпусе воздушного фильтра. Аналогичные действия производятся в районе дроссельного узла. Рукав убирается. Крепежные элементы корпуса фильтра откручиваются, при этом деталь отсоединяется от патрубка глушителя впуска.

Узел полностью извлекается из подкапотного пространства Киа Рио.

Демонтаж блока управления двигателем

На предварительном этапе демонтажа старого и установки нового сцепления Kia Rio 3 проводится снятие блока управления ДВС.

Для этого отжимается фиксатор, скоба поднимается и отсоединяется колодка с проводкой, идущей к ЭБУ. По обеим сторонам блока стоят винты (два справа и два слева), их необходимо выкрутить, ЭБУ снимается. Демонтаж производится вместе с кронштейном.

Снятие тросов и проводов с коробки

Кронштейн для проводки освобождается, чтобы затем разъединить колодку и выключатель света заднего хода. Замене сцепления Kia Rio 3 предшествует снятие тросов и проводов с коробки. Шплинт наконечника поддевается отверткой с плоским шлицем, снимается с оси рычага переключения, также убирается шайба.

1. Отожмите фиксатор колодки жгута проводов выключателя света заднего хода и отсоедините колодку от выключателя. 2. Подденьте отверткой шплинт крепления наконечника троса. 3.Извлеките его из отверстия оси рычага переключения передач. 4. Снимите шайбу.На оси рычага выбора передачи есть отверстие, к которому идет трос. Его удерживает еще один шплинт, который нужно извлечь. Коробка управляется тросами, наконечники оболочек которых отводятся в стороны (предварительно извлекаются из посадочных гнезд).

1. Снимите наконечник троса с оси рычага переключения передач. 2. Извлеките шплинт крепления наконечника троса из отверстия оси рычага выбора передач. 3. Снимите наконечник троса с оси рычага выбора передач. 4. Извлеките наконечники оболочек тросов из гнезд кронштейна на коробке передач и отведите тросы управления коробкой передач в сторону.

Кронштейн при необходимости освобождается (его удерживают три болта). К датчику скорости подключена колодка, которую также нужно извлечь из посадочного места. Аналогичные действия совершаются с проводкой, идущей к датчику положения коленвала на Киа Рио 3. Конец провода «на массу» отсоединяется и отводится в сторону.

1. При необходимости выверните три болта крепления кронштейна тросов управления коробкой передач и снимите кронштейн. 2. Нажмите на пружинный фиксатор колодки жгута провода датчика скорости и отсоедините колодку от датчика. 3. Отжав фиксатор, отсоедините колодку жгута проводов от датчика положения коленчатого вала. 4. Выверните болт крепления наконечника провода «массы».

Освобождается кронштейн, на котором зафиксирован трубопровода привода сцепления. Выкручивается крепеж рабочего цилиндра, сам цилиндр с трубкой и кронштейном прикрепляется к корпусу авто при помощи куска проволоки.

Демонтаж стартера

Поменять сцепление Киа Рио 3 можно при снятом стартере.

1. Отожмите фиксатор колодки управляющего провода и отсоедините колодку от тягового реле. 2. Снимите защитный колпачок и отверните крепежную гайку наконечника силового провода. 3. Отсоедините наконечник провода от контактного болта. 4. Открутите крепежный болт держателя жгута проводов и отведите держатель в сторону.

Поэтому идущая к нему проводка отключается (колодка к тяговому реле, силовой провод, наконечник к контактному болту). Держатель жгута можно выкрутить полностью и убрать в сторону. После этого крепеж стартера Киа Рио 3 откручивается, рабочий узел убирается.

Открутите два крепежных болта стартера со стороны картера сцепления и снимите стартер.

Снятие приводов

Замена сцепления Kia Rio 3 предполагает слив масла из коробки и демонтаж приводов колес.

Выверните болт крепления и снимите датчик частоты вращения колеса.

На первом этапе нужно убрать датчик частоты вращения колеса. Далее от поворотного кулака отсоединяется наконечник тяги. Кулак и шаровая опора разъединяются. Амортизаторная стойка отводится в сторону, при этом нужно вынуть из ступицы хвостовик шарнира равных угловых скоростей (имеется в виду наружный хвостовик, который можно аккуратно выбить).

1. Отсоедините наконечник рулевой тяги от поворотного кулака. 2. Отсоедините шаровую опору передней подвески от поворотного кулака. 3. Отведите амортизаторную стойку в сторону, одновременно вынимая из ступицы хвостовик наружного шарнира равных угловых скоростей.

Внутренний хвостовик извлекается при помощи монтажной лопатки. Хвостовик из шестерни достается постепенно, лопатку вбивают в зазор легкими ударами молотка. Привод извлекается.

С помощью монтажной лопатки выпрессуйте хвостовик внутреннего шарнира привода левого переднего колеса из шестерни дифференциала и снимите привод.

Демонтаж коробки

Снятие коробки проходит при наличии надежных опор под ней и двигателем.

1. Установите надежные опоры под коробку передач и двигатель. 2. Выверните три болта крепления коробки передач к кронштейну опоры подвески силового агрегата. 3. Выверните два болта верхнего крепления коробки передач.

Крепежные болты выкручиваются (три идут на кронштейн опоры подвески, два расположены вверху). Также необходимо снять заднюю опору подвески мотора. Далее выкручивается нижний крепеж и убирается опора (коробку следует поддерживать). Узел сдвигается до тех пор, пока первичный вал не выйдет из ступицы ведомого диска. При демонтаже важно не допустить того, чтобы первичный вал уперся в лепестки диафрагменной пружины, и иначе ее можно повредить. При установке вал обрабатывается тугоплавкой смазкой. Также производится центровка ведомого диска.

Снимите заднюю опору подвески силового агрегата и аккуратно снимите коробку передач с автомобиля.

Снятие дисков сцепления

1. Следует пометить любым способом (например, маркером) взаимное расположение кожуха диска и маховика (для сохранения балансировки). 2. Удерживая маховик монтажной лопаткой от проворачивания, открутите шесть крепежных болтов кожуха нажимного диска сцепления к маховику.

Замена сцепления Киа Рио 3 подразумевает демонтаж дисков. Кожух нажимного диска прикручен к маховику. От проворачивания его необходимо удерживать отверткой. Предварительно наносятся метки, позволяющие сохранить балансировку (при условии использования старой детали). Крепеж откручивается постепенно, по кругу (примерно на два оборота ключом). Удерживая ведомый диск, производят демонтаж освобожденных деталей. Ведущий диск Kia Rio меняется полностью, если обнаружен износ элементов.

Так расположены болты крепления нажимного диска к маховику. Снимите с маховика нажимной и ведомый диски сцепления, придерживая ведомый диск.

Замена подшипника и вилки сцепления

Подшипник сцепления Киа Рио 3 идет в сборе с муфтой на направляющей втулке и соединен с вилкой выключения. Вилка зафиксирована пружинным фиксатором. Подшипник смещается по направляющей втулке, а вилка выводится из пазов муфты, чтобы можно было снять изношенный подшипник и заменить его на новый.

Перемещая подшипник выключения сцепления по направляющей втулке вперед выведите вилку из пазов муфты подшипника и снимите подшипник. Подденьте отверткой фиксатор крепления вилки на шаровой опоре и выведите концы фиксатора из зацепления с вилкой выключения сцепления.

Для извлечения вилки из картера сцепления нужно поддеть ее фиксатор. После установки новых деталей нужно нанести тугоплавкую смазку в места, обозначенные на рисунке. При необходимости меняется грязезащитный чехол.

Извлеките вилку выключения сцепления из картера сцепления. Смажьте тонким слоем тугоплавкой консистентной смазки наружную поверхность направляющей втулки, шлицы первичного вала коробки передач, шаровую опору вилки выключения сцепления поверхности вилки, контактирующие с шаровой опорой и с муфтой подшипника выключения сцепления.

Сборка узла сцепления

На шлицы ступицы ведомого диска наносится смазка, проверяется легкость его перемещения. Используя оправку, производят установку ведомого диска, затем монтируют кожух (при этом следует ориентироваться на метки). Сборка сцепления Kia Rio 3 – ответственная процедура, от правильности выполнения которой зависит дальнейшая работа узла. Болты закручиваются постепенно (по одному обороту за один проход). В конце убирается оправка, ставится КПП.

Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку. При установке сцепления сначала с помощью оправки установите ведомый диск, а затем кожух нажимного диска и вверните болты крепления кожуха к маховику. Вворачивайте болты равномерно, по одному обороту ключа каждый.

Прокачка привода сцепления

Прокачка – это финальный этап замены сцепления Kia Rio 3. Перед началом работ, важно проверить уровень жидкости в бачке и добавить ее при необходимости. На рабочем цилиндре снимается защитный колпачок, на клапан надевается кусочек шланга, конец которого помещается в емкость с тормозной жидкостью. Напарник садится в автомобиль и 4-5 развыжимаетпедаль сцепления с 2-секундным интервалом. Клапан откручивается на 3/4 полного оборота, в емкость поступает жидкость и пузырьки воздуха. Клапан закрывается, процедура повторяется 3-4 раза. Пузырьки должны перестать появляться в емкости. Клапанзакручивается и закрывается защитным колпачком.

Проверьте уровень тормозной жидкости и доведите его до нормы. Снимите с клапана рабочего цилиндра гидравлического привода выключения сцепления для удаления воздуха защитный колпачок. Подсоедините к клапану удаления воздуха шланг или эластичную трубку, второй конец которой опустите в прозрачную емкость с небольшим количеством тормозной жидкости.

Где находится штуцер рабочего гидроцилиндра

На легковых автомобилях с поперечным или продольным расположением двигателя штуцер рабочего гидроцилиндра нужно искать рядом с коробкой. Поскольку сцепление находится между мотором и трансмиссией, то и гидропривод тоже будет здесь. Сам штуцер располагается сверху на корпусе для естественного сбора и удаления воздуха из системы.

Накидным ключом или головкой «на 10» ослабляем затяжку штуцера прокачки. Надеваем на штуцер шланг, а свободный его конец погружаем в емкость, частично заполненную рабочей жидкостью.

Помощник должен энергично нажать педаль тормоза до упора 4–5 раз и удерживать ее нажатой.

Замена рабочей жидкости в гидроприводе тормозной системы Kia Rio

Для выполнения операции по прокачке тормозных механизмов вам потребуется помощь.

Подведем итоги

После сборки проводим действия по проверке. Запускаем двигатель, нажимаем на педаль, и если переключение ступеней приводного агрегата происходит без посторонних звуков и затруднений, работа выполнена правильно. Теперь вы знаете, как заменить сцепление, а также выяснили, как прокачать сцепление в автомобиле Kia Rio 3, а также в версии Kia Rio 2.
