Снятие, замена и установка приводной цепи ГРМ Kia Rio III

Симптомы неисправности цепи: стуки либо звяканье при работе двигателя, двигатель работает нестабильно.

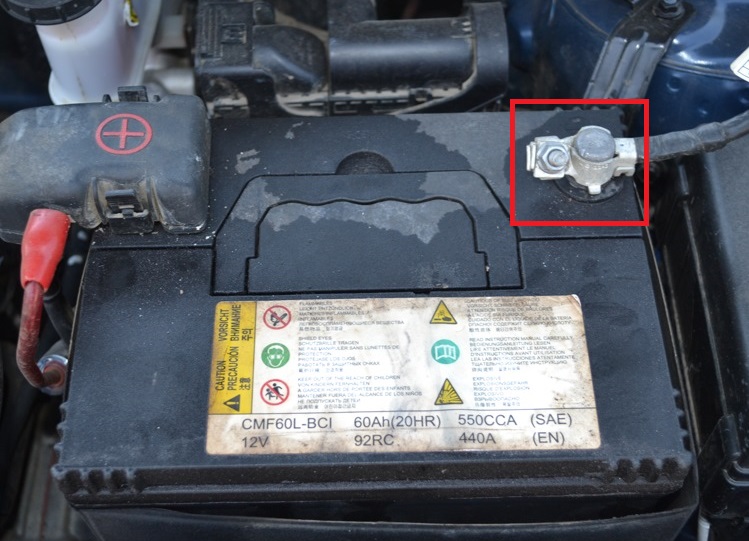

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

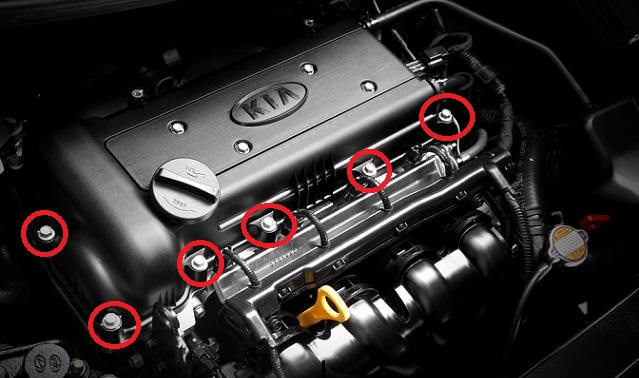

2. Ключом «на 10» открутите и снимите пластиковую крышку на двигателе.

3. Открутите болты и снимите крышку головки блока цилиндров двигателя.

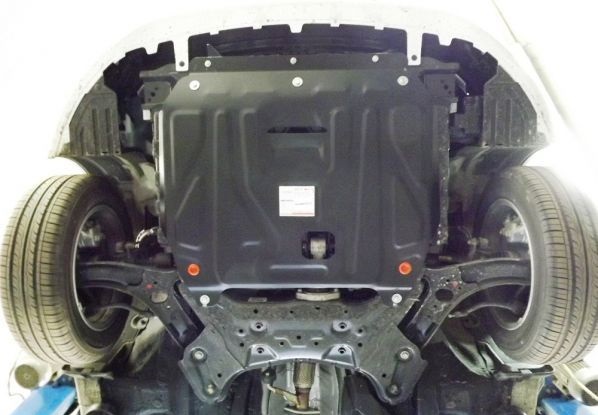

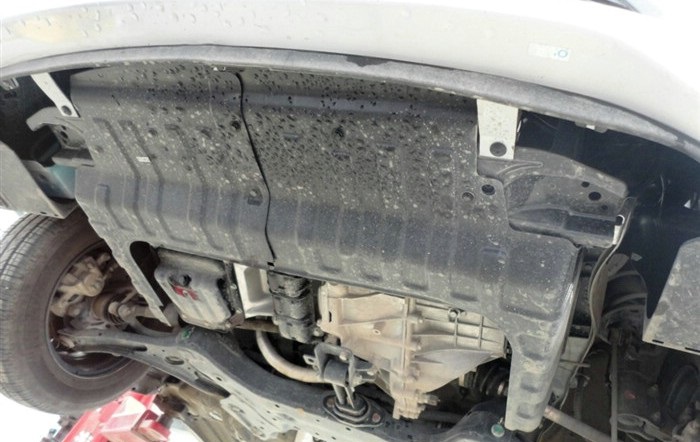

4. Снимите защитный элемент картера двигателя и правый боковой брызговик двигателя с автомобиля.

5. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия.

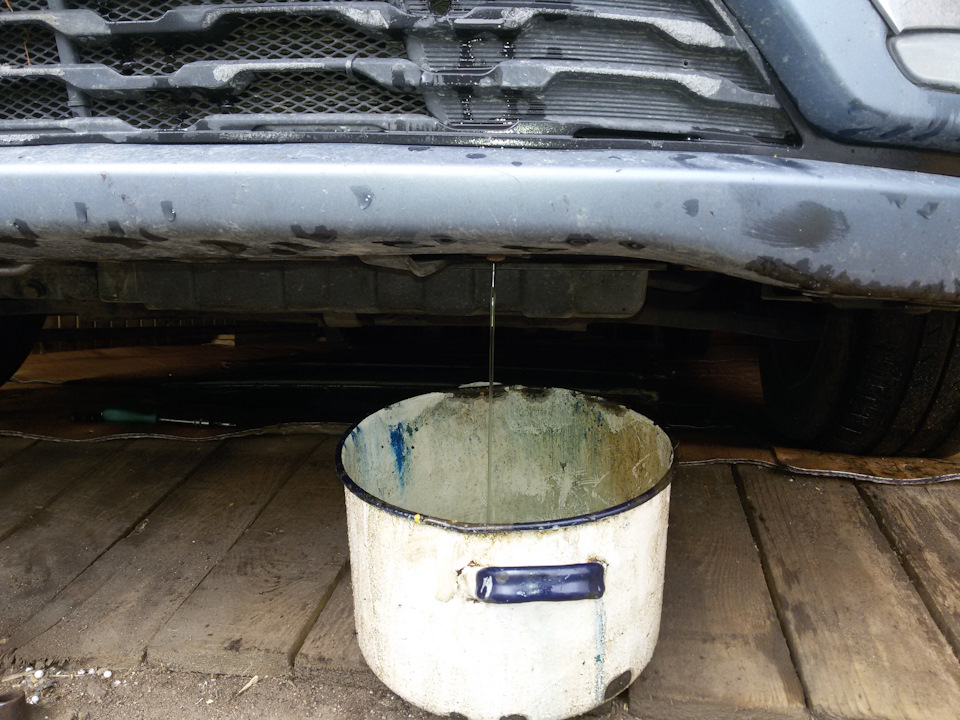

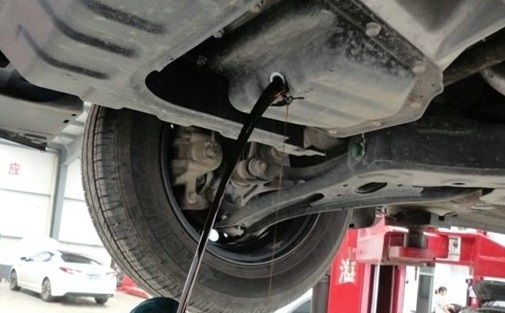

6. Слейте моторное масло из картера двигателя.

7. Установите надежную опору под масляный картер двигателя через деревянную или резиновую прокладку.

8. Отверните крепежные болты и гайки кронштейна правой опоры подвески и снимите ее с двигателя автомобиля.

9. Снимите ремень привода вспомогательных агрегатов.

10. Выверните болт верхнего крепления насоса гидроусилителя руля.

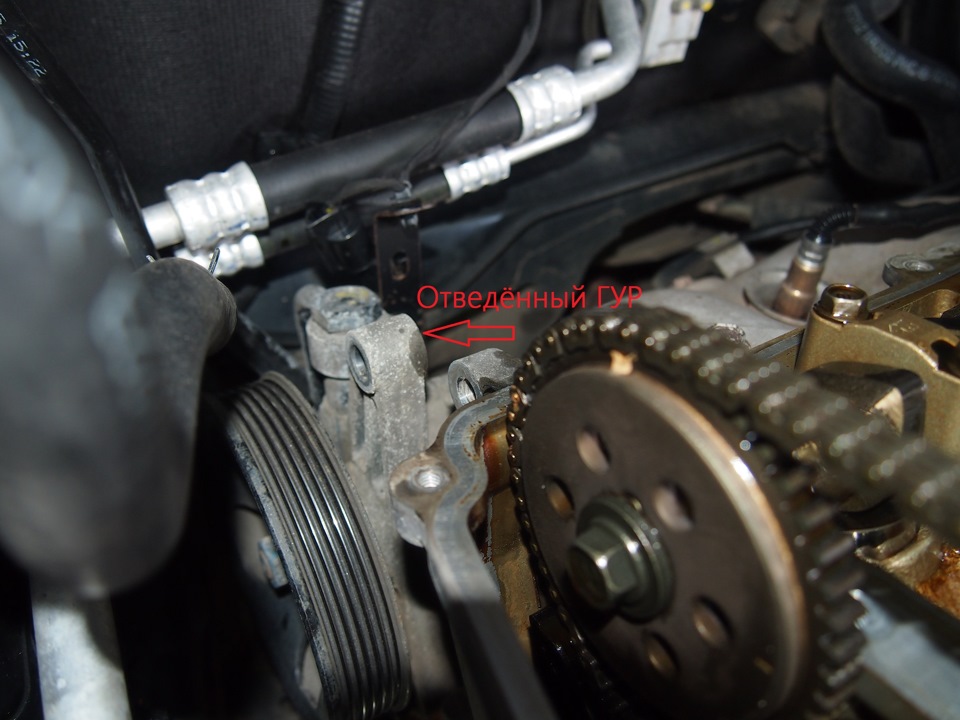

11. Отведите насос ГУР Киа Рио 3 в сторону.

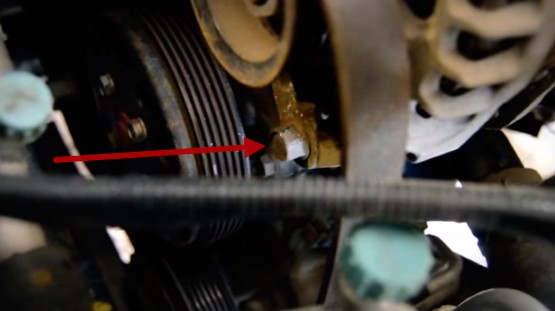

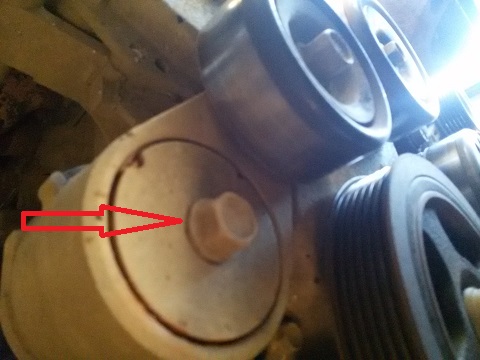

12. Отверните и извлеките крепежный болт натяжителя приводного ремня вспомогательных механизмов (данный болт имеет обратную резьбу). Снимите натяжитель приводного ремня вспомогательных агрегатов.

13. Открутите 4 болта крепления нижнего кронштейна правой опоры подвески силового агрегата к двигателю и снимите кронштейн.

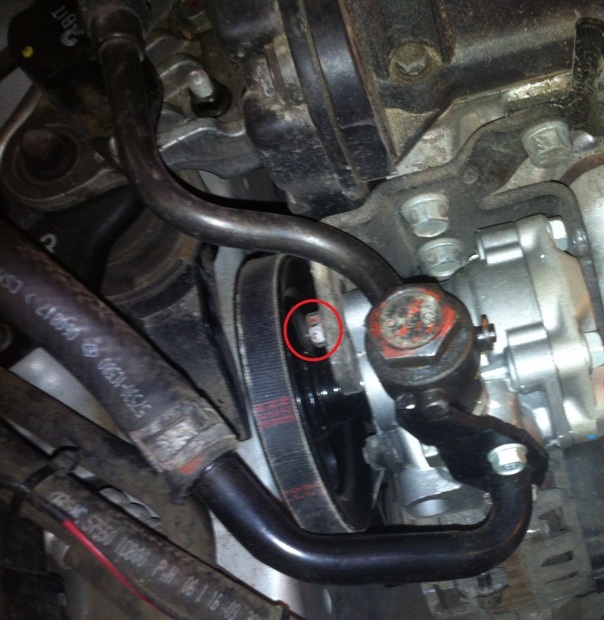

14. Выверните болт крепления промежуточного ролика ремня привода вспомогательных агрегатов и снимите ролик.

15. Удалите рабочую жидкость из системы охлаждения двигателя.

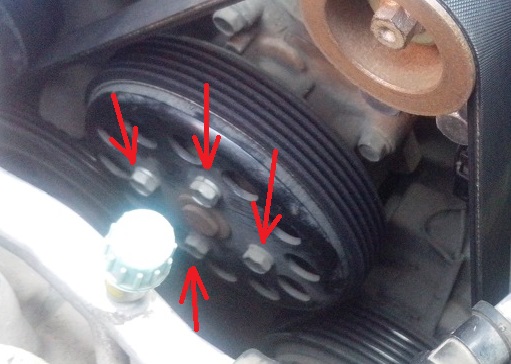

16. Отверните и извлеките четыре крепежных болта шкива насоса охлаждающей жидкости, одновременно удерживая шкив насоса от проворачивания. Снимите шкив насоса охлаждающей жидкости.

17. Отверните пять крепежных болтов насоса охлаждающей жидкости к блоку цилиндров двигателя и снимите насос.

18. Демонтируйте прокладку уплотнения соединения насоса охлаждающей жидкости и блока цилиндров двигателя.

Примечание:

Прокладку уплотнения соединения насоса охлаждающей жидкости и блока цилиндров​необходимо заменять при каждом снятии насоса с автомобиля.

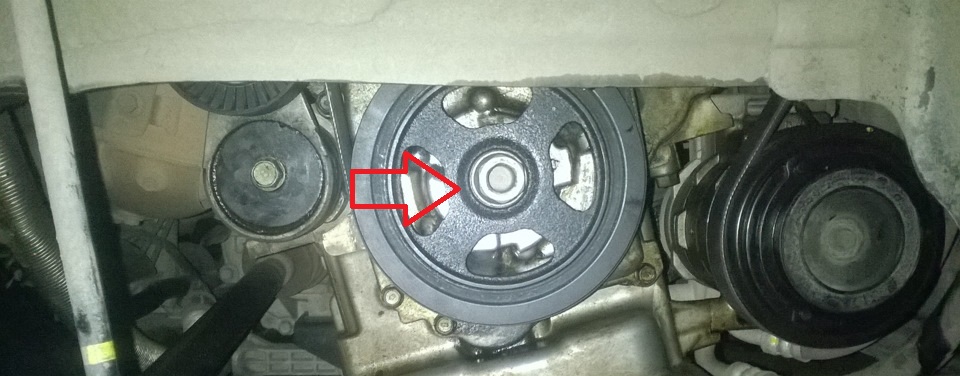

19. Удерживая шкив коленвала от проворачивания специальным инструментом, отверните болт крепления шкива и снимите шкив с коленчатого вала двигателя.

Примечание:

Если нет инструмента для удержания шкива, то перед отворачиванием болта крепления шкива привода вспомогательных агрегатов, включите пятую передачу в коробке передач и попросите помощника нажать педаль тормоза.

20. Отожмите фиксирующий элемент колодки жгута проводов, а затем отсоедините данную колодку от электрического разъема генератора.

21. Снимите с генератора держатель жгута проводов вместе с проводами.

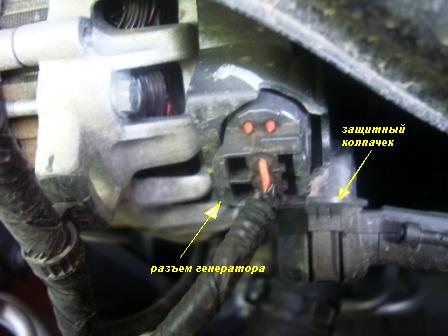

22. Откиньте колпачок, защищающий вывод генератора переменного тока. Отверните и снимите крепежную гайку наконечника силового провода генератора переменного тока, после чего отсоедините провод от генератора.

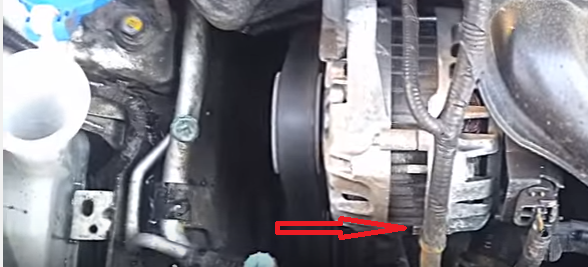

23. Отверните и извлеките нижний крепежный болт генератора.

24. Отверните и извлеките верхний крепежный болт генератора к кронштейну.

25. Демонтируйте генератор переменного тока с автомобиля.

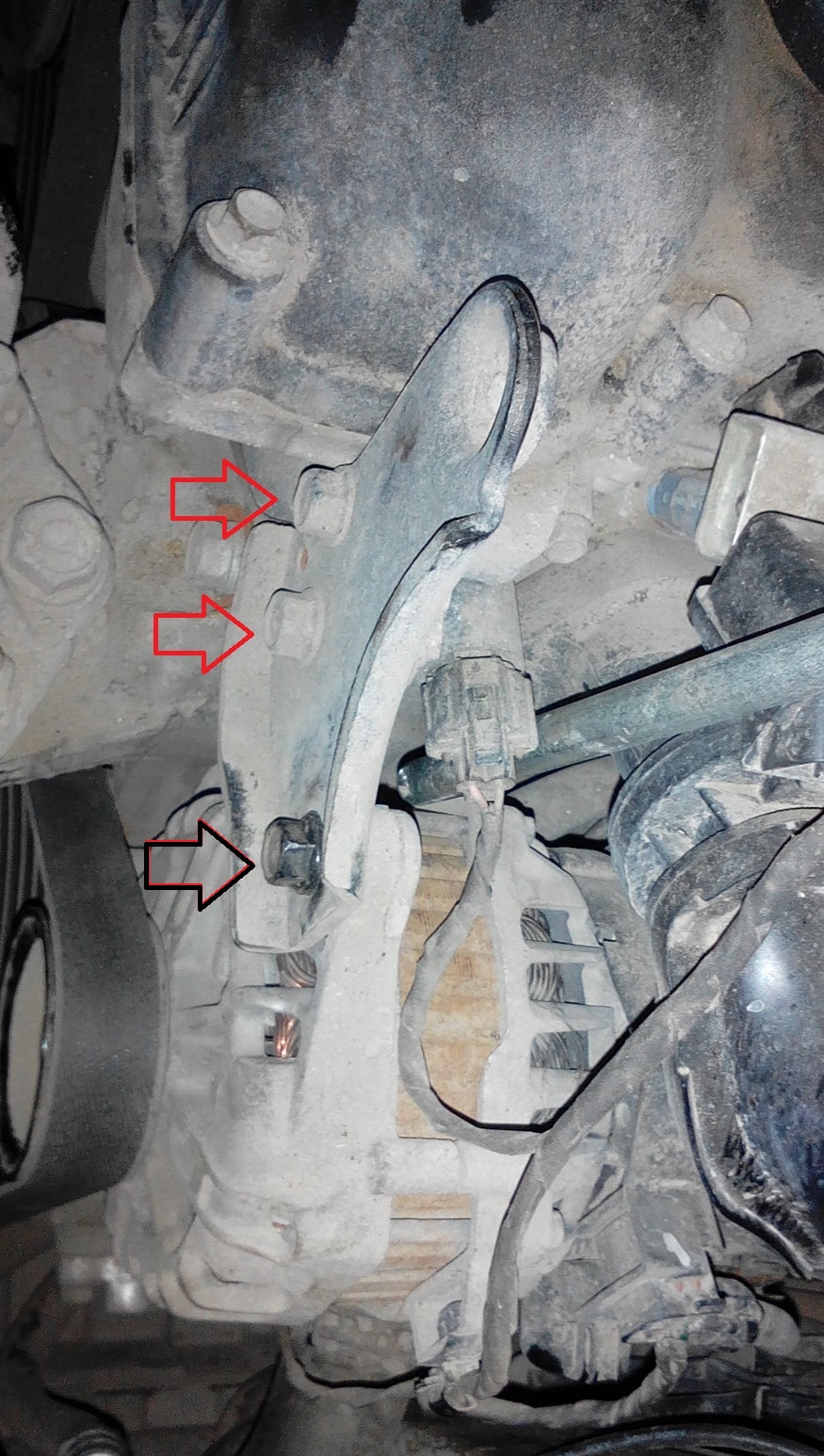

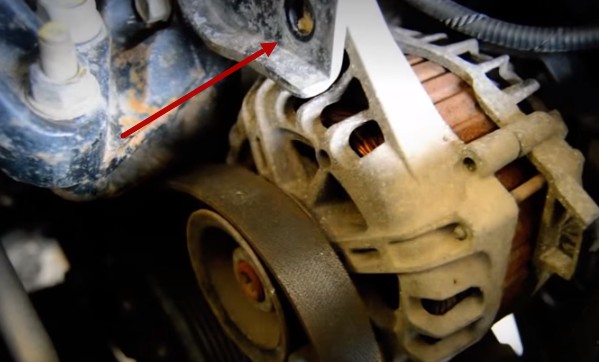

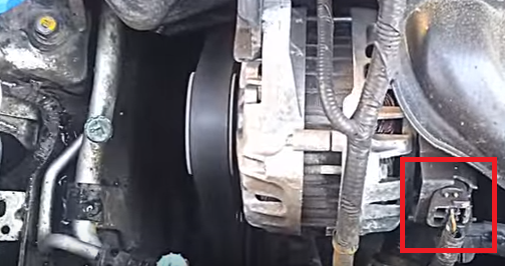

26. Отверните 2 болта (красным) крепления кронштейна генератора и снимите кронштейн.

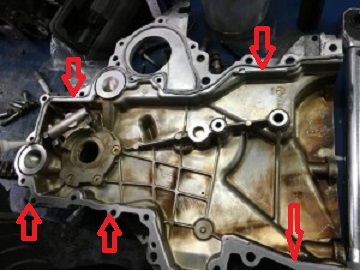

27. Отверните и извлеките четырнадцать крепежных болтов защитной крышки приводной цепи газораспределительного механизма и снимите крышку.

28. С помощью специального приспособления или же отвертки отожмите башмак натяжителя приводной цепи газораспределительного механизма, после чего зафиксируйте башмак от перемещения с помощью штифта.

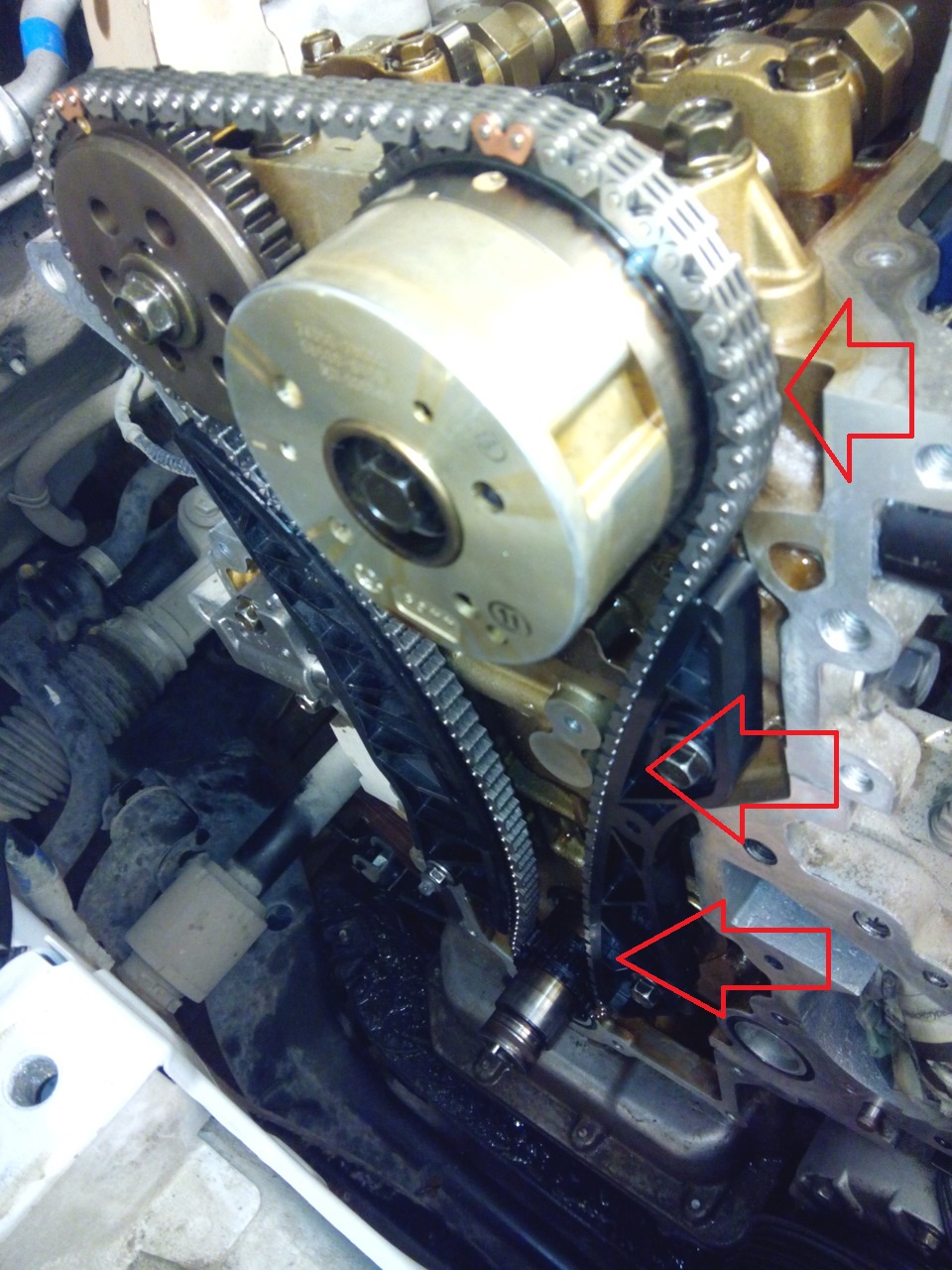

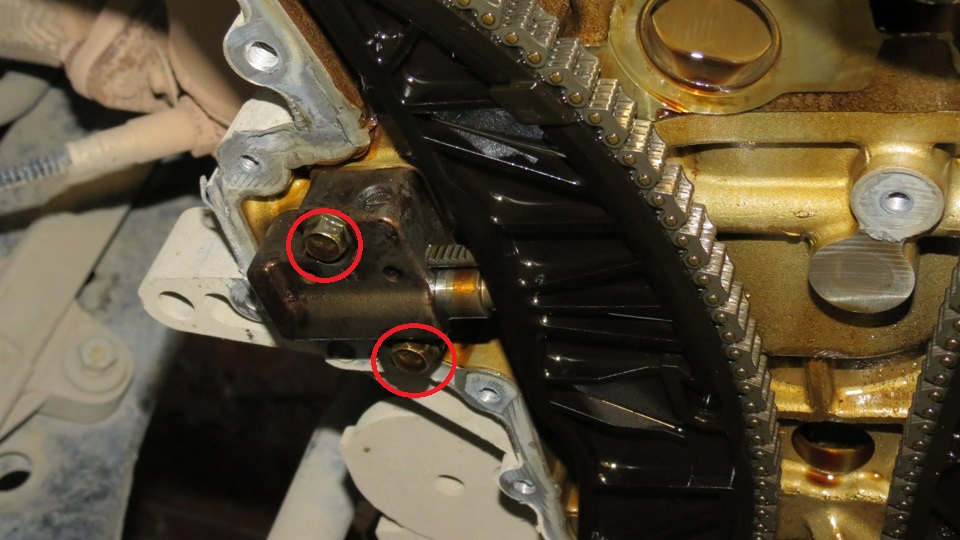

29. Отверните и снимите два крепежных болта натяжителя приводной цепи газораспределительного механизма.

30. Снимите натяжитель приводной цепи газораспределительного механизма.

31. Немного проверните распределительный вал выпускных клапанов по часовой стрелке и снимите цепь с шестерен распределительных валов и с шестерни коленчатого вала.

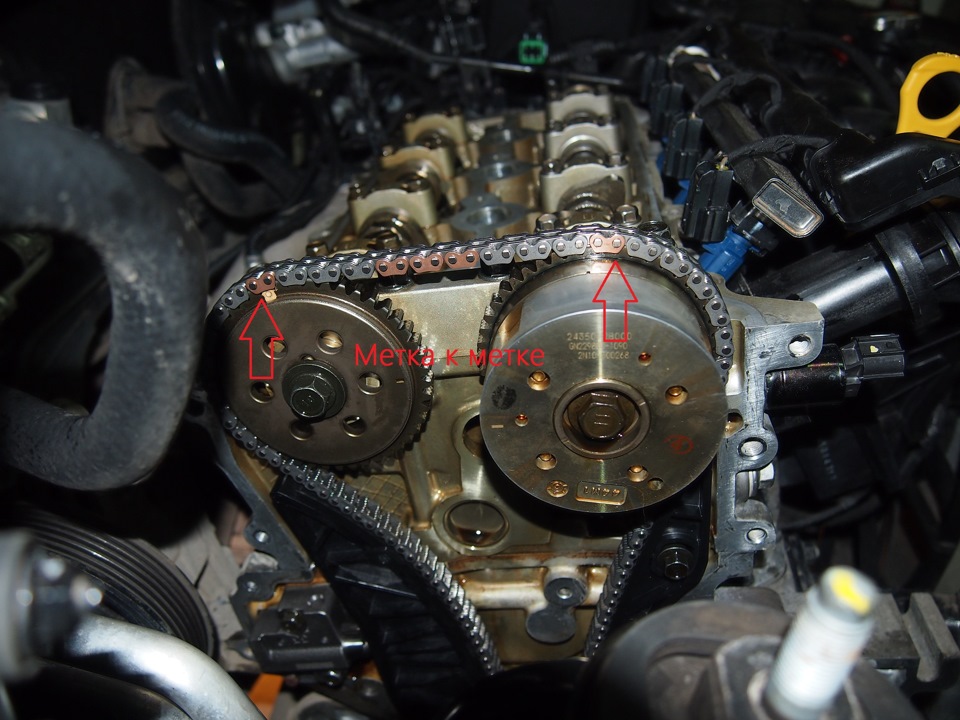

32. Установите цепь в обратном порядке по меткам на шестернях распределительных валов и на цепи (окрашенные звенья), следя за тем, чтобы установочный штифт на коленчатом валу находился вверху.

33. Установите натяжитель приводной цепи газораспределительного механизма, а затем извлеките из отверстия в нем штифт.

34. Произведите очистку от старого герметизирующего средства сопрягающихся поверхностей натяжителя приводной цепи газораспределительного механизма и блока цилиндров двигателя.

35. Нанесите на привалочные поверхности блока цилиндров двигателя герметизирующее средство слоем толщиной в 3-5 миллиметров, после чего установите крышку.

Примечание:

Крепежные болты вверните и затяните равномерно, в несколько этапов:

36. Проверьте, совпали ли метки, расположенные на шестернях распределительных валов и на приводной цепи газораспределительного механизма, а затем произведите проверку положения коленчатого вала двигателя, штифт которого должен находиться наверху.

37. Установите все остальные детали в порядке, обратном снятию.

Примечание:

При каждом снятии крышки цепи привода газораспределительного механизма заменяйте сальник коленчатого вала.

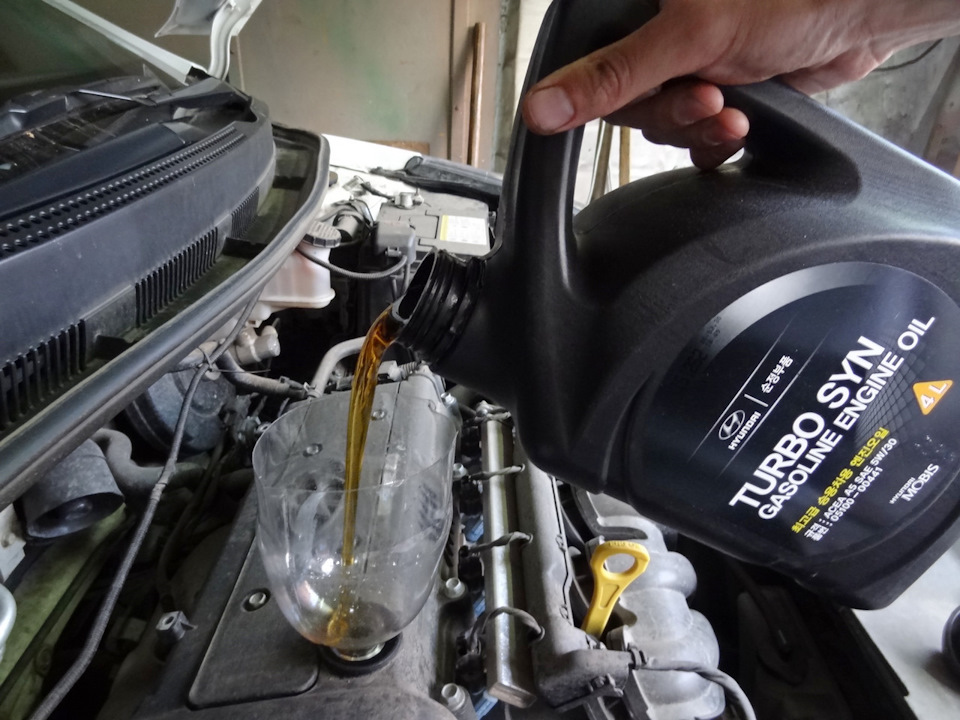

38. Залейте в двигатель моторное масло.

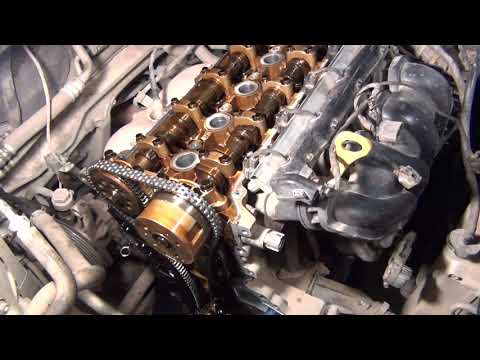

Замена цепи грм киа рио

Самостоятельная замена ремня ГРМ

Когда менять цепь и ремень ГРМ уже разобрались ранее. Пора приступать непосредственно к самой процедуре.

Процедура починки цепи привода авто Киа Рио 3 проводится в несколько этапов.

Первый этап – диагностика

Для того чтобы понять в чем именно дело, требуется провести диагностику автомобиля на наличие неисправностей. Сначала нужно завести автомобиль, и зафиксировать все возможные признаки повреждений.

Потом проводится разборка и визуальная диагностика на наличие повреждений.

Второй этап – получения доступа к ГРМ

Для проведения визуальной диагностики и последующего ремонта нужно предоставить доступ к элементу. Делается это следующим образом:

• отсоедините клемму «минус» с АКБ (аккумуляторной батареи);
• извлеките вспомогательную и приводную шлейку;
• отсоедините генератор;
• снимите водяную помпу и шкивы коленвала;
• извлеките направляющую пластину;
• достаньте оба кожуха ремня газораспределительного механизма.

Получив доступ можно приступать к демонтажу ремня привода.

Третий этап – демонтаж ремня привода

Для замены ремня привода нужно его извлечь выполняется процедура в 5 шагов.

• Устанавливается коленвал таким образом, чтобы штрих синхронизации совпадал со штрихом времени задержки на ДВС.
• Удостовериться в том, что отметки I и Е на шкиве распределительного вала совпадают со штрихом на головке блока цилиндров.
• Поскольку может потребоваться полная замена ремня, то следует запомнить направление, в котором ранее вращалась цепь.
• Отодвинуть натяжной ролик цепи.
• Демонтировать цепь привода ГРМ Киа Рио 3.

Совет! Если ремень без дефектов, то нужно проверить степень изношенности других элементов привода.

Когда убедились в том, что цепь пора менять, нужно выполнить эту процедуру.

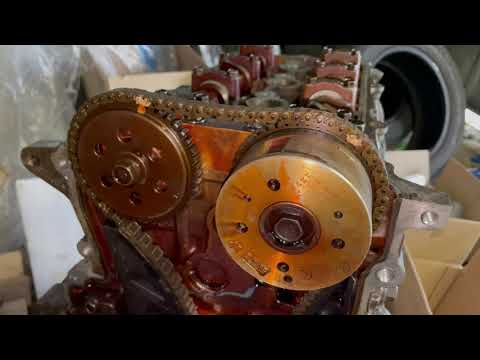

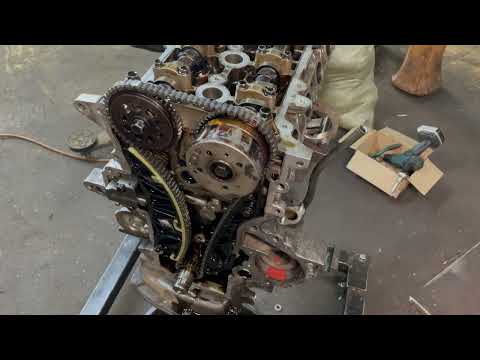

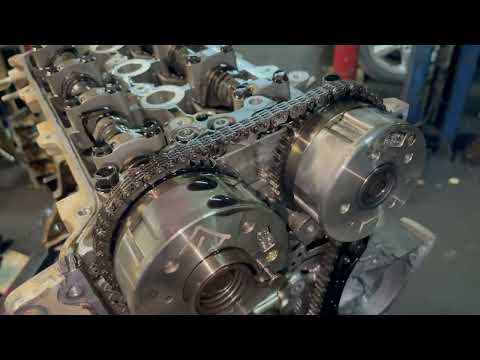

Как проверить состояние цепи

Существует народный способ, очень заманчивый и простой, но не рабочий! О нем мне периодически рассказывают сами владельцы. Суть в том, чтобы пальцами добраться до цепи и потрогать ее на провисание. Цепь почти всегда будет провисать между шестернями впускного и выпускного вала. Так легко, к сожалению, ее не проверить.

Народный способ проверки состояния цепи

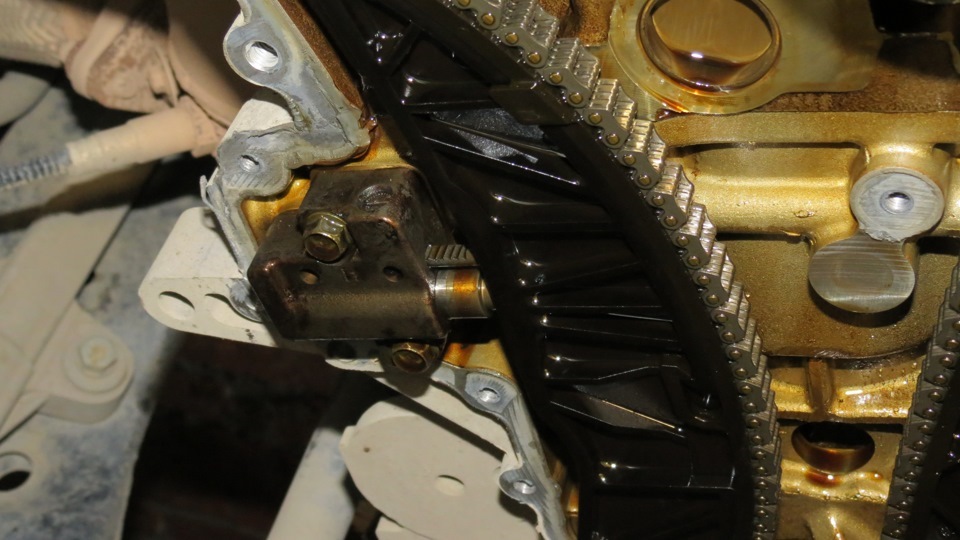

Состояние можно оценить по положению натяжителя цепи, подсчитав количество зубьев на которое он вышел из корпуса.

7 зуб — нужно готовиться, 8 зуб — пора менять

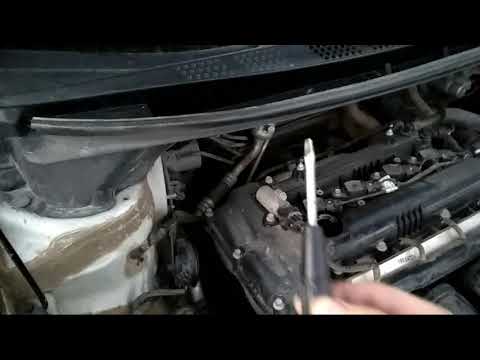

Проблема в том, что добраться до натяжителя не так просто как на других машинах. На многих двигателях предусмотрено специальное смотровое окно, у рио такого окна нет. Видимо завод в цепи уверен. Чтобы добраться до натяжителя придется снимать клапанную крышку.

После того как клапанная крышка снята, многие предлагают проверить состояние цепи по ее провисанию. Но этот способ не показательный.

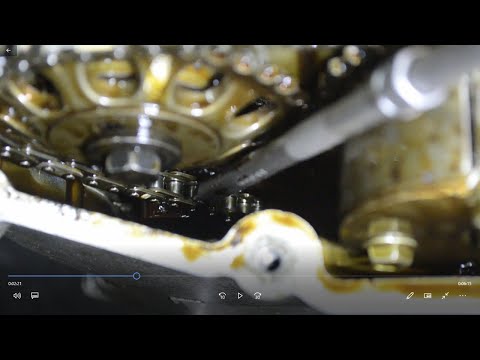

Не обращайте внимание на провисание цепи в этом месте

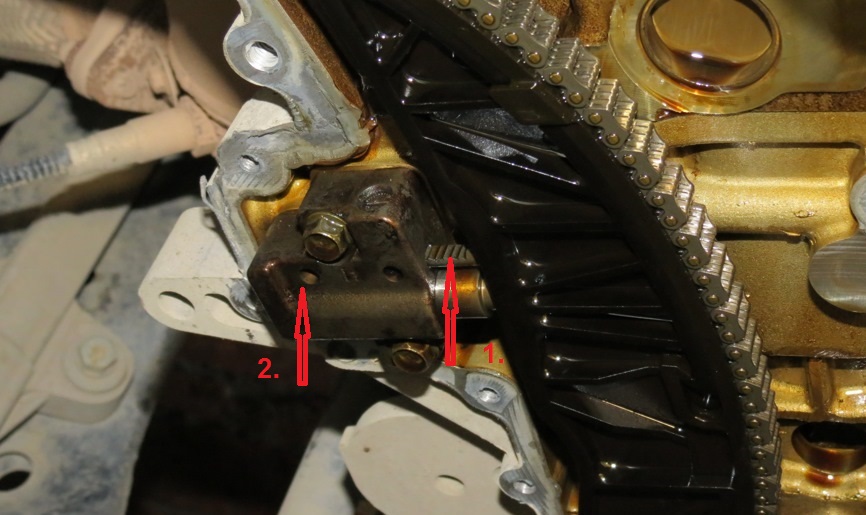

Смотрим насколько выдвинулся натяжитель.

Вам нужно найти такое положение, в котором можно будет увидеть натяжитель цепи. Он расположен в левой части двигателя ближе к моторному щиту.

Считаем количество зубьев, на которое вышел натяжитель

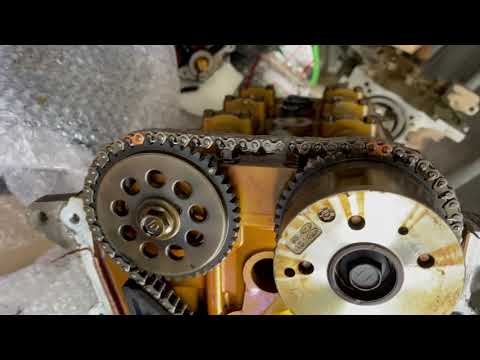

Сколько служит цепь

Поразительно, сколько различных мифов и баек можно узнать о цепи:

1. Цепь не надежна и растягивается к 100 000. (В действительности оригинальная цепь не растягивается, а контрафакт и дубли — да).
2. У рио это слабое место, нужно постоянно проверять натяжение цепи. (Это не так).
3. Легко рвется. (Только в том случае, если на машине до 2013 года при разгоне в отсечку случайно воткнуть пониженную передачу. И то не факт).
4. Легко перескакивает. ( Единичные случаи).
5. Цепь любит греметь. (Нет, не любит).

На практике с 2012 года не было НИ ОДНОЙ разорванной цепи, а с проскочившей — всего несколько машин.

По современным меркам цепь вечная. Не могу вспомнить других машин с подобным ресурсом. Сегодня уже множество рио с огромными пробегами и все еще с родной цепью. Если в цифрах то раньше 300 тыс.км даже думать о ней не стоит. Примерно к 450 тыс.км. уже можно проверить цепь. На эти цифры ориентируемся только если вы уверенны в пробеге. Если машина куплена бу ориентироваться на цифры одометра не стоит. Сегодня очень много машин со скрученными пробегами.Скручивают как правило половину пробега. Именно поэтому нужно проверять состояние цепи.

Запчасти для смены привода газораспределения

Для обновления привода ГРМ на корейском Киа Рио понадобятся следующие расходники:

1. собственно сама цепь ГРМ KiaRio 3 (оригинал идет под артикулом 24321-2B200);
2. натяжитель (каталожный номер оригинальной детали – 24410-2B700);
3. помпа DOLZ (номер H226);
4. прокладка корпуса помпы (25124-2B000);
5. направляющие планки – правая (24420-2B000) и левая (24431-2B000);
6. прокладка крышки с кольцами свечных колодцев (22441-2B000);
7. уплотнительные кольца блока цилиндров (21142-2B000);
8. сальник коленчатого вала передний (21421-2B020);
9. герметик прокладок Abro (13ABR).

Здесь представлен развернутый перечень, поскольку работа по замене цепи трудоемкая и позволяет обновить сразу несколько рабочих узлов. Если какие-то детали по своему ресурсу и степени износа устраивают владельца авто, их можно не менять.

Подготовительный этап перед заменой

Этот процесс может быть более трудоемким для владельца, чем сама замена ремня ГРМ. Во-первых, необходимо выбрать подходящий расходный компонент. Большинство владельцев Kia Rio первого поколения направляются в мастерскую для немедленной замены элемента ГРМ, чтобы избежать досадных последствий. Иногда возникают проблемы, особенно с приобретенным ремнем плохого качества, что вынуждает владельцев чаще обращаться в сервисную службу. Обычно механики устраняют эти неисправности, а натяжитель обязательно заменяют. Это самый простой вариант ремонта, так как владельцу не нужно ничего делать, только оплатить работу и материалы.

Следует помнить, что цена на вышеуказанную услугу достаточно высока, и не каждый мастер возьмется за работу над устаревшим Kia Rio. Такое обстоятельство вынуждает владельца прибегнуть к самостоятельной замене. Перед началом работ необходимо приобрести необходимые материалы и инструменты.

Инструменты, необходимые для проведения работ

Замена ремня или цепи на Kia Rio в сроки, регламентированные производителем автомобиля, производится с помощью следующих инструментов:

• набор кольцевых гаечных ключей;
• набор гаечных ключей;
• несколько торцевых головок и трещотка;
• плоской отверткой;
• стойки под силовым агрегатом;
• динамометрический ключ;
• домкрат или другое подъемное устройство;
• Новый компонент для замены старого.

Опытные специалисты по техническому обслуживанию рекомендуют использовать только оригинальные компоненты механизма ГРМ. Выход из строя некачественного компонента может серьезно повредить двигатель и привести к значительным расходам.

Цепь ГРМ следует заменять каждые 250 000-300 000 км. Интервал замены ремня ГРМ на Kia вдвое меньше — около 150 000 км.

Замена ремня ГРМ Киа Рио 1

Для снятия и установки (замены) цепи привода газораспределительного механизма автомобиля KIA Rio вам потребуются:

— ключи «на 14», «на 17», «на 19», «на 22»;

— торцовые головки «на 14», «на 17», «на 19»;

— отвертка с плоским лезвием.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снимите защиту картера двигателя (если установлена) и правый брызговик (см. «Снятие и установка защиты картера и брызговиков двигателя автомобиля KIA Rio»).

Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).

Снимите кронштейн правой опоры подвески силового агрегата (см. «Замена правой опоры подвески силового агрегата»).

Выверните болт верхнего крепления насоса гидроусилителя и отведите насос в сторону.

Выверните болт крепления натяжителя ремня привода вспомогательных агрегатов (болт с обратной резьбой) и снимите натяжитель.

Выверните четыре болта крепления нижнего кронштейна правой опоры подвески силового агрегата к двигателю и снимите кронштейн.

Выверните болт крепления промежуточного ролика ремня привода вспомогательных агрегатов и снимите ролик.

Удерживая шкив коленчатого вала от проворачивания специальным приспособлением, выверните болт крепления шкива.

Снимите шкив с коленчатого вала.

Снимите генератор (см. «Снятие и установка генератора»).

Выверните два болта крепления кронштейна генератора и снимите кронштейн.

Выверните 14 болтов крепления крышки газораспределительного механизма (рис.1)…

и снимите крышку.

Специальным приспособлением или отверткой отожмите башмак натяжителя и зафиксируйте натяжитель штифтом.

Выверните два болта крепления натяжителя…

Немного проверните распределительный вал выпускных клапанов по часовой стрелке и снимите цепь с шестерен распределительных валов и с шестерни коленчатого вала.

Установите цепь в обратном порядке по меткам на шестернях распределительных валов и на цепи (окрашенные звенья), следя за тем, чтобы установочный штифт на коленчатом валу находился вверху.

Очистите от старого герметика привалочные поверхности натяжителя и блока цилиндров.

Нанесите на привалочные поверхности блока цилиндров герметик валиком толщиной 3-5 мм.

Установите натяжитель цепи и извлеките из него штифт.

Проверьте совпадение меток на шестернях распределительных валов и на цепи привода газораспределительного механизма, а также положение коленчатого вала, установочный штифт которого должен находиться вверху.

Нанесите на привалочные поверхности крышки цепи привода газораспределительного механизма герметик валиком толщиной 3-5 мм, установите крышку, вверните и затяните равномерно, в несколько проходов 10-миллиметровые болты моментом 9,8-11,8 Нм, а 12-миллиметровые – моментом 18,6-23,5 Нм.

Установите все остальные детали в порядке, обратном снятию.

ПОЛЕЗНЫЙ СОВЕТ:

При каждом снятии крышки цепи привода газораспределительного механизма автомобиля KIA Rio заменяйте сальник коленчатого вала (см. «Замена сальников коленчатого вала двигателя автомобиля KIA Rio»).

Подготовка

Подготовительный процесс занимает больше времени, чем сама замена ремня ГРМ Киа Рио. В первую очередь потребуется выбрать устройство, которое будет установлено на машину. Владельцы Киа Рио 2 поколения были вынуждены часто проходить плановое ТО, вследствие которого устранялась проблема с ремешком ГРМ, и он заменялся. Такой метод — отремонтировать газораспределительный механизм и поменять его важный элемент, — считается самым простым. Вам потребуется только заплатить деньги, и ремонт проведётся рабочими.

Однако цена процедуры высока, к тому же многие мастера предпочитают не возиться с такими старыми автомобилями, как Рио 2 поколения.

Перед самостоятельной заменой нужно заранее подготовить необходимые материалы. Во-первых, понадобится сам ремешок и ролики. Во-вторых, подготовьте себе рабочее пространство.

Подробное описание замены привода газораспределения

Замена цепи ГРМ Киа Рио 3 предполагает использование следующих инструментов:

1. ключей (14-й, 17-й, 19-й и 22-й);
2. торцовых головок (14-я, 17-я и 19-я);
3. отвертки с плоским шлицем;
4. удлинителя;
5. воротка.
6. Ниже будет представлен порядок замены деталей основных рабочих узлов Киа Рио 3, отвечающих за газораспределение.

Демонтаж крышки головки блока цилиндров (и установка при сборке)

Замена цепи Киа Рио 3 предполагает снятие крышки головки блока. Сначала снимаються катушки зажигания. Их на авто четыре. Сначала выкручиваются болты, фиксирующие крышку свечных колодцев. Каждая катушка прикручена болтом, который необходимо освободить. Детали по очереди извлекаются из колодцев, от них отсоединяются колодки с проводкой. Далее убираем два шланга, отвечающих за вентиляцию картера ДВС (они зафиксированы хомутами с ушками).

Когда крышка будет демонтирована, необходимо убрать прокладку из ее пазов, а также снять прокладку свечных колодцев. Остатки масла вытираются насухо, новые прокладки ставятся взамен старых и производится окончательная сборка (уже после замены исчерпавших ресурс деталей).

Установка первого поршня в верхнюю мертвую точку

Поршень первого цилиндра должен занять положение ВМТ (верхняя мертвая точка), чтобы впоследствии не были нарушены фазы газораспределения.

Регламент технического обслуживания Kia Rio 3 с артикулами расходников подробно описан в этом материале.

Сливаем масло и демонтируем кронштейн правой опоры

На автомобилях Киа Рио 3 ГРМ и его детали меняются при слитом масле и демонтированном кронштейне правой опоры мотора. Для слива содержимого системы смазки понадобится емкость.

Сначала откручивается пробка с маслоналивной горловины, затем (после предварительной зачистки щеткой и тряпкой) ослабляется и полностью выкручивается сливная пробка в поддоне картера. Масло будет горячим, поэтому нужно соблюдать меры предосторожности.

Демонтаж кронштейна проводится так:

1. Под картер ставится опора (через деревянную подкладку).
2. Откручивается фиксирующий болт и две гайки, сидящие на шпильках.
3. Освобождается гайка, удерживающая кронштейн на опоре. Деталь снимается.

Снимаем ремень навесного оборудования и натяжитель

Ремень Киа Рио 3 требуется для работы навесного оборудования (к примеру, генератора). Снимается ремень просто, для этого нужно лишь поддомкратить авто, снять правое колесо и накидным ключом провернуть против часовой стрелки ролик натяжного устройства. Ослабленный ремень легко снимается со шкива натяжителя. Следы износа, масла, а также трещины говорят о необходимости замены ремня.

Следующим этапом будет освобождение насоса гидроусилителя (откручивается верхний болт) и отведение его в сторону. Затем выкручивается болт натяжителя ремня навесного оборудования (он имеет обратную резьбу). Также выкручивается крепеж нижнего кронштейна правой опоры. Деталь убирается. Освобождается промежуточный ролик. Процедура нужна для того, чтобы добраться до крышки, за которой расположена цепь ГРМ Киа Рио 3.

Демонтаж помпы

Замена цепи ГРМ Киа Рио 3 предполагает снятие водяной помпы. Для демонтажа нужно выкрутить крепеж, удерживая шкив насоса от проворачивания. Помпа прикручена к силовому агрегату на пять болтов. Они выворачиваются, корпус поддевается и снимается с посадочного места.

Убирается и в обязательном порядке меняется старая прокладка.

Снятие шкива коленвала и генератора

Следующим этапом при замене ГРМ на Киа Рио 3 будет снятие шкива коленчатого вала и демонтаж генератора. Шкив нужно удерживать специальным приспособлением. Зафиксирован он по центру одним болтом.

Что касается генератора, то работы нужно выполнять при снятом с минусовой клеммы проводе. На первом шаге отключается колодка с проводкой. Затем снимается защитный колпачок, освобождается силовой провод. Выкручивается нижний и верхний болты, фиксирующие генератор. Устройство извлекается полностью.

Смена сальника коленвала

В крышку, за которой прячется цепь, вмонтирован сальник коленвала. Потребуется его замена. Извлечь деталь можно плоской отверткой. Но если так сделать не получается, в обойму вкручиваются винты и пассатижами сальник коленвала Киа Рио 3 вытягивается наружу.

Новый сальник смазывается маслом (обрабатывается рабочая кромка, идущая внутрь двигателя). Запрессовку осуществляют подходящей оправкой (можно головкой из набора) при помощи молотка.

Демонтаж крышки и цепи ГРМ Киа Рио 3

Крышка посажена на четырнадцать болтов, которые нужно открутить. Натяжитель цепи газораспределения Kia Rio 3 имеет башмак, который оттягивается и фиксируется штифтом. Крепеж натяжителя откручивается, деталь убирается в сторону. Распредвал, отвечающий за выпуск, проворачивается по часовой стрелке, чтобы цепь можно было снять со звездочек. Замена цепи предполагает установку новой детали по меткам.

Покупаем деталь

Во время покупки нужно брать во внимание все мелочи и приобретать только качественные комплектующие, не глядя на цену. Хорошее изделие не порвётся раньше положенного срока посреди трассы. Если оно обрывается, владелец сразу же рискует остаться без машины как минимум на месяц, особенно это актуально при двигателе с 16 клапанами на Киа Рио 2 поколения.

Лучше будет заменить ремень ГРМ после прохождения положенного срока, а не гораздо раньше на трассе своими руками.

Помните: этот элемент чаще меняется с роликами. Их два, и каждый из них имеет определённую функцию. Первый требуется для натяжения, второй обводный ролик придаёт особую форму ремню, чтобы площадь соприкосновения была больше, и зацеп лучше.

Сегодня существует множество фирм, изготавливающих данную продукцию, но многие мастера рекомендуют MOBIS за качество деталей.
