Замена цепи ГРМ Киа Сид: установка по меткам, артикулы, как заменить цепь Kia Ceed

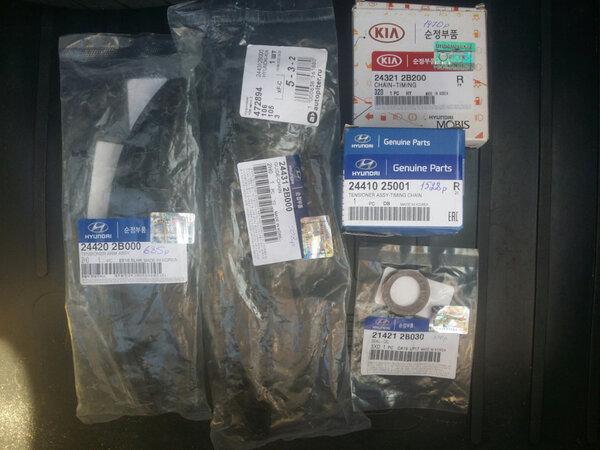

Запчасти для смены привода ГРМ

Перед началом работы важно правильно выбрать компоненты, поскольку от их качества зависит дальнейшая работа двигателя.

Лучше покупать оригинальные запчасти для Киа Сид JD, одобренные производителем машины.

Необходимые детали можно найти по кодам:

1. Артикул цепи ГРМ – 243212B200;
2. Каталожный номер натяжителя – 2441025001;
3. Код цепной направляющей 244202B000;
4. Номер направляющей – 244312B000;
5. Код уплотнительного кольца БЦ по каталогу – 214212B030.

Выбор детали

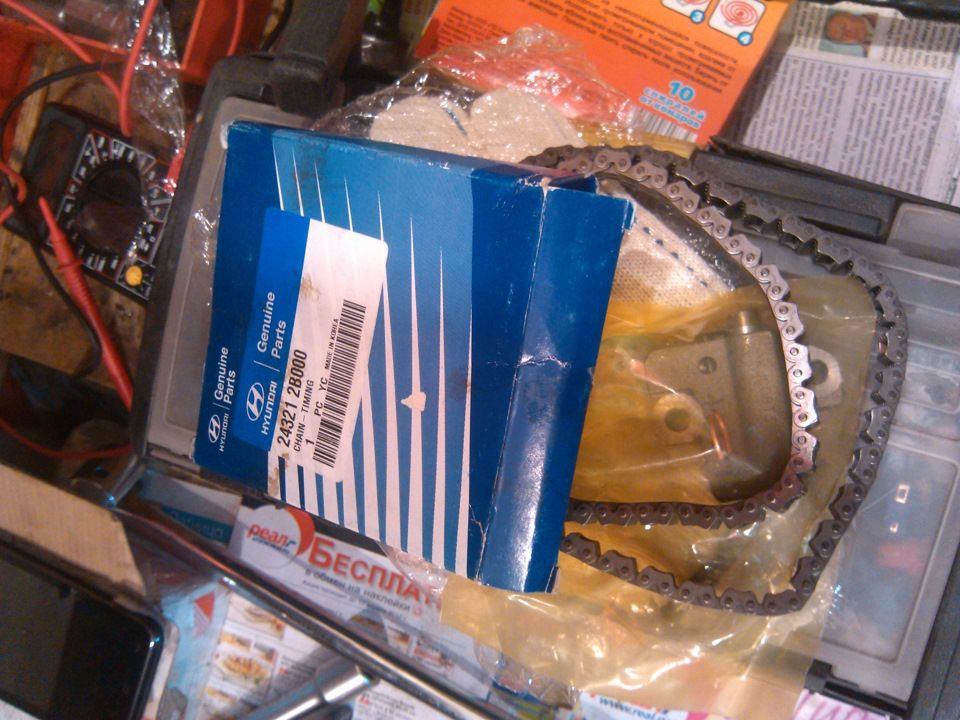

Цепь ГРМ: оригинал натяжитель цепи привода Hyundai/Kia 243212B000. Стоимость 2500 рублей. Предложение по натяжителям цепи ГРМ: оригиналы цепи ГРМ от производителей: Hyundai/Kia арт. 244202B000 .

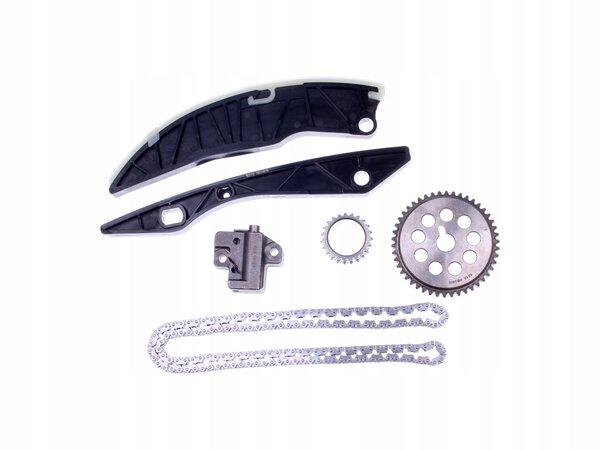

Аналоги

Можно подобрать аналоги, для тех, кто хочет сэкономить без потери качества.

Сколько служит цепь

Срок службы цепной передачи намного больше ременной. Разные цепи исправно проработают от 200 000 до 350 000 км. Конечно, здесь многое зависит от некоторых факторов. Например, если водитель практикует агрессивное вождение, то срок службы цепи на его автомобиле будет значительно снижен. Повышенные нагрузки и низкое качество моторного масла тоже негативно влияют на состояние цепной передачи.

Замечено, что в автомобилях корейского производства применяются цепи, срок их службы может быть ограничен 90 000 км. А вот немецкие машины оснащены цепями, которые будут исправно работать до 350 000 км. Поэтому состояние ГРМ на корейских машинах следует диагностировать через 50 000 км.

Ремонт Киа Сид

• Модель: Kia Ceed (JD)
• Тип кузова: хэтчбек
• Год выпуска: 2013
• КПП, привод: автомат, передний
• Двигатель: 1.6 бензин

Причина обращения:

Описание проблемы:

• при работе двигателя раздается шум

Диагностика выявила следующее:

• данный шум давала растянутая цепь, и в случае ее не замены был возможен ее перескок

Выполненные работы:

• замена комплекта цепи и прокладки КК

замена цепи ГРМ Киа Сид 1

Используемые запчасти:

• 24321-2B000 — цепь ГРМ
• 24420-2B000 — направляющая цепи ГРМ
• 24431-2B000 — направляющая цепи ГРМ
• 24410-25001 — натяжитель цепи  ГРМ
• 22441-2B000 — прокладка клапанной крышки



• Модель: Kia Ceed ED (FL)
• Тип кузова: универсал
• Год выпуска: 2010
• КПП, привод: автомат, передний
• Двигатель: 2.0 бензин

Причина обращения:

Описание проблемы:

• плановая замена ремня ГРМ

Диагностика выявила следующее:

• состояние старого ремня нормальное, и даже если бы был небольшой перепробег, это бы не вызвало каких-либо проблем

Выполненные работы:

• Сeed замена ГРМ
• замена роликов ГРМ
• дополнительно была произведена замена задних тормозных колодок

Гнет ли клапана на КИА Сиде

Многие автолюбители интересуются гнет ли клапана на КИА Сид. Однозначно ответить на такой вопрос нельзя. Перечисленные проблемы, связанные с двигателем, сопровождают автомобиль во всём процессе его эксплуатации. В придачу к этому мотор на Сид «одноразовый», и в случае если загнет клапана или/и заклинит поршень в ГБЦ, то для восстановления потребуется замена всего блока, так как расточка под ремонтный размер не предусмотрена.

Выбор нового расходника

Покупать расходные материалы для автомобиля нужно только и проверенных продавцов. Не покупайте подобные товары у кустарных производителей. А на рынке вам вполне могут их «впарить», упакованными в упаковку с известным брендом. Проверяйте цепь на прогиб. Он не должен превышать 10 мм, если положить ее плашмя на ладони. На покупаемой вами цепи обязательно должны быть метки. Цепи делаются из закаленного металла, поэтому он не должен поддаваться напильнику.

Кроме самой цепи, вам придется купить и другие расходные материалы. Это шестерни, успокоители, натяжитель, прокладки и сальники. Если прокладки с сальниками нужно заменить обязательно, то шестерни меняются только в случае необходимости. То же касается и натяжителя. Если сами вы не сможете оценить их состояние, пригласите для этого специалиста.

Подробное описание замены цепи ГРМ Kia Ceed

Работы по замене цепи ГРМ на Киа Сид проводятся с использованием подъемника. Это достаточно сложный процесс, который при наличии необходимого инструмента можно выполнить за 5 часов. Ремонт можно провести самостоятельно без посторонней помощи.

Набор необходимого инвентаря состоит из:

• Ключей размерностью 14, 17, 19, 22 миллиметра;
• 14-, 17-, 19-миллиметровых торцевых ключей;
• Плоской отвертки;
• Воротка;
• Удлинителя.

Прежде чем приступать к демонтажу, снимите минусовую клемму с АКБ.

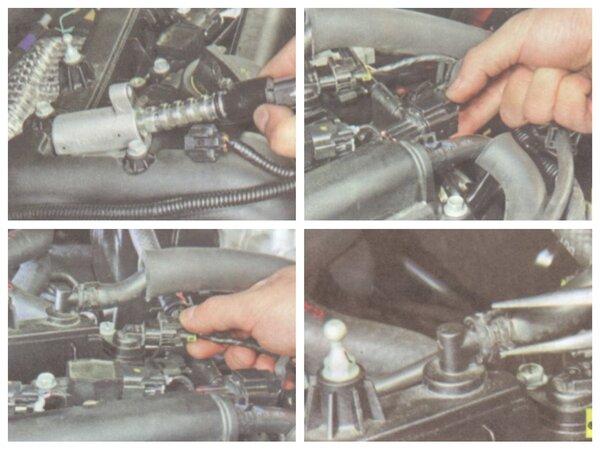

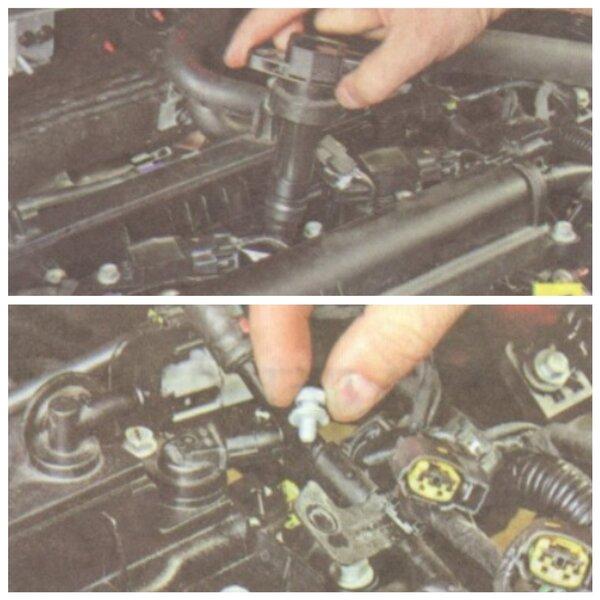

Снятие крышки клапанов

Последовательность действий при снятии крышки клапанов на двигателе Киа Сид JD для последующей замены цепи ГРМ:

В пунктах 2-3 описаны дополнительные действия, которые актуальны только для установок 1.6 G4FG

1. Снимите с двигателя декоративную крышку.
2. Сжатием фиксирующих креплений отсоедините провода, питающие регулятор фаз газораспределения Киа Сид.
3. Выкрутив фиксирующий винт, демонтируйте электромагнитный клапан.
4. Сжимая фиксаторы, снимите провода катушек зажигания.
5. На установках 1.6 G4FG при разъединении проводов, датчика положения выпускного распредвала нужно сжать фиксаторы.
6. Освободите штуцер крышки ГБЦ от шланга, обеспечивающего вентиляцию в картере. Для этого сожмите выступы на зажимном хомуте, продвиньте фиксатор по шлангу.
7. Повторите процедуру для второй вентиляционной трубки.
8. Проведите демонтаж катушек зажигания Kia Ceed 2017.

9. Выкрутив фиксирующий болт, демонтируйте колодку проводов, которая питает катушки зажигания.
10. Выкрутите болты, которые фиксируют крышку ГБЦ (18 штук), в порядке, обратном нумерации из изображения.
11. Демонтируйте крышку.
12. Если будете менять прокладки, снимите находящийся в пазах крышки ГБЦ уплотнитель. Достаньте прокладки, уплотняющие отверстия в свечных колодцах, корпус распределителя фаз. Обратите внимание: демонтируйте элементы, только если у вас есть новый комплект!
13. Вытрите с пазов крышки, поверхности ГБЦ масло.
14. Поставьте новые прокладки.
15. Зафиксируйте защитный элемент креплениями в последовательности, соответствующей нумерации на изображении 5.7. Закручивайте крепления в два этапа. Первый раз закручивайте моментом затяжки 3,9-5,9 Нм, после чего затяните все фиксаторы с усилием, соответствующем 7,8-9,8 Нм.


Устанавливаем первый поршень в ВМТ

Избавьтесь от правого брызговика двигателя. Далее нужно установить поршень первого цилиндра в положении верхней мертвой точки, чтобы при замене цепи ГРМ Kia Ceed не сбить фазы распределения топлива и не спровоцировать некорректную работу мотора. При фиксации в ВМТ все точки поршня максимально удалены от оси вращения коленвала. Используйте торцевую головку на 22 мм. Ставить поршень 1-го цилиндра в ВМТ нужно, ориентируясь на метки шестерен распредвалов. Затем проверьте, совпали ли метки маховика коленвала Киа Сид. В случае несовпадения первый поршень не занял правильное положение.

Для корректной установки демонтируйте цепь и совместите метки, проворачивая коленчатый вал.

Ход выполнения процедуры:

1. На шкиве коленвала нанесена ориентирующая метка. Ориентировочная точка крышки прилива цепи обозначена меткой 0. Эти метки должны совпасть при повороте коленвала за крепление шкива;

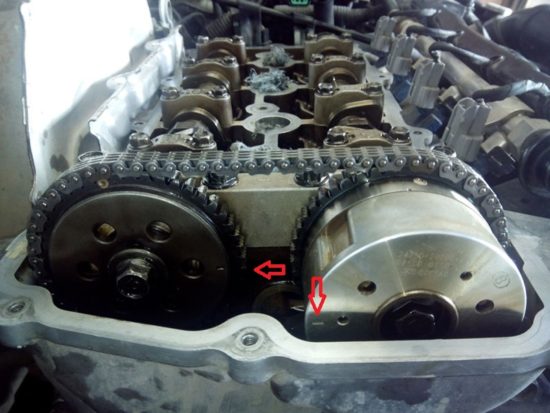

2. Метки шестерен распредвалов и верхняя поверхность ГБЦ Киа Сид 2016 должны совпадать.
3. Проверьте, чтобы засечки звездочек были расположены друг напротив друга.

Снятие правой опоры двигателя и ремня генератора

При замене цепи ГРМ Киа Сид 2 нужно демонтировать правую опору силовой установки и привод генератора.

Перед началом работы избавьтесь от смазки, которая скопилась в поддоне мотора.

Далее следуйте инструкции:

1. Уберите защитную накладку двигателя.
2. Зафиксируйте моторный картер на опоре с помощью резиновой или деревянной проставки.
3. Выверните фиксаторы, которые соединяют держатели опоры и двигателя (держатся на болте и двух гайках);
4. Разъедините держатель и опору, вывернув соединительную гайку, демонтируйте опорный кронштейн.
5. Сняв болты, которые соединяют опору и кузов, избавьтесь от опоры подвески ДВС.
6. Приступаем к демонтажу приводного механизма вспомогательных агрегатов Kia Ceed. При выполнении работ воспользуйтесь ключом с размерностью 12 мм.

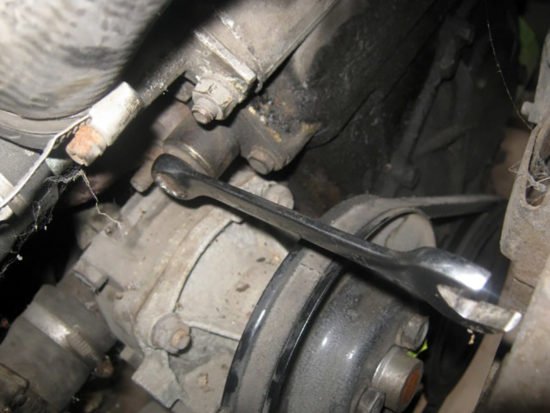

7. Ослабьте затяжку болта, соединяющего генератор, натяжную планку.
8. Избавьтесь от регулировочного болта.
9. Смещением агрегата к БЦ ослабьте натяжение ремня, снимите его с маховиков.

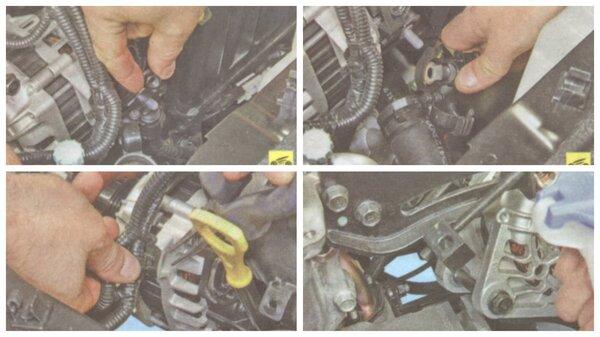

Демонтаж шкива коленвала и генератора

После снятия ремня вспомогательных агрегатов снимаем маховик коленчатого вала и генератор Киа Сид 2015:

1. Вставьте в полости шкива коленвала специальный инструмент, который обездвижит узел и будет препятствовать проворачиванию. Достаньте фиксирующий болт, снимите приводное колесо.

2. Отсоедините жгут проводов питания генератора Киа Сид.
3. Откройте колпачок, который защищает вывод установки.
4. Освободите от гайки крепление наконечника силового провода и разъедините его с генератором;
5. Держатель колодки проводов держится на крышке генератора Kia Ceed с помощью защелок. Сожмите их и отсоедините.
6. На несколько оборотов выверните крепление, которое выполняет функцию нижнего фиксатора на установке.
7. Избавьтесь от болта, который соединяет генератор, натяжную планку.
8. Осторожно выводя нижний крепящий болт из паза на держателе двигателя, проведите демонтаж генератора, а затем, после снятия нижнего и верхнего болтов разъедините его с держателем.

После этого можно переходить к разборке и замене цепи ГРМ Киа Сид.

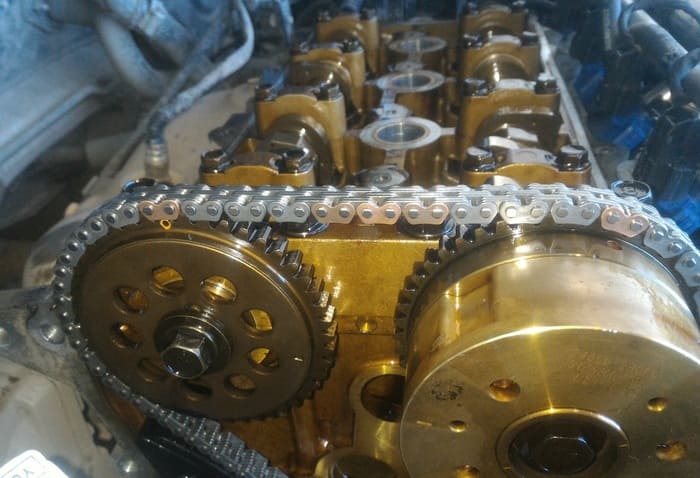

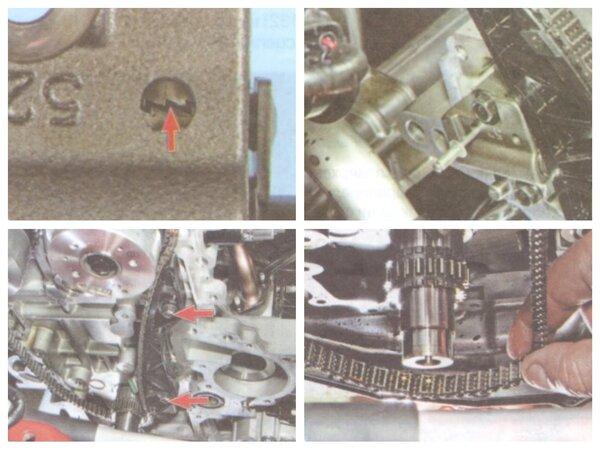

Снимаем крышку и цепь ГРМ

1. Крышка ГРМ Киа Сид держится на 16 болтах. Выкручиваем их.
2. В отверстие корпуса натяжителя вставьте тонкую отвертку и движением вверх откройте храповик.
3. Вдавите вытеснитель натяжителя внутрь корпуса, зафиксировав натяжительную деталь с помощью штифта.
4. Снимите болты фиксации натяжителя, демонтируйте элемент.
5. Избавьтесь от натяжительного башмака, закрепленного двумя креплениями.
6. Выкрутив два болта, демонтируйте успокоитель цепи Киа Сид.
7. Освободите шестерни распредвалов и коленвала от цепи ГРМ.

Переходим к замене.

замена ремня ГРМ Киа Сид 1

замена ремня грм киа сид

Используемые запчасти:

• 24312-23202 — ремень ГРМ
• 24410-23050 — ролик ремня ГРМ
• 24810-23050 — ролик обводной ремня ГРМ
• Модель: Kia Ceed ED
• Тип кузова: хэтчбек
• Год выпуска: 2007
• КПП, привод: автомат, передний
• Двигатель: 2.0 бензин

Причина обращения:

Описание проблемы:

• замена ремня ГРМ после покупки

Диагностика выявила следующее:

• ремень ГРМ требует срочный замены

Пояснение:

• судя по состоянию ремня ГРМ его не меняли на положенных 90 000 км, которые предписывает плановое ТО Киа Сид.

Выполненные работы:

• замена ГРМ
• замена роликов ГРМ

Определение дефектов

Ременный привод размещен снаружи силового агрегата, но цепь отличается от него тем, что находится внутри. Конечно, в этом есть и положительный момент: мало шума и идет постоянная смазка расходного материала, но для этого до цепи дотянуться сложнее. Чтобы определить его состояние, нужно снять крышку. Первое, на что нужно обратить внимание, это необычный гул, который начал появляться при работающем двигателе. Этот шум сложно спутать ни с чем другим. Это происходит из-за времени. Услышав это, вы должны действовать. Иначе цепь начнет прыгать на зубьях. Это наглядно показано на фото ниже.

Ослабление натяжения может быть вызвано следующими причинами:

• цепь растянулась настолько, что натяжитель больше не может удерживать люфт;
• неисправен натяжитель;
• амортизаторы изношены или сломаны;
• изношены все расходные материалы механизма: натяжитель, амортизаторы, шестерни.

Конечно, сначала нужно попробовать натянуть натяжитель. Для этого ослабляется гайка, удерживающая плунжер. Затем необходимо провернуть коленчатый вал на 2 полных оборота и снова затянуть гайку.

Но современные натяжители больше не предназначены для ручных подтягиваний. Здесь все происходит автоматически. Чтобы убедиться, что натяжитель данного типа неисправен, его необходимо разобрать. Для этого потребуется разобрать весь механизм. Так много за меньшее количество современных технологий.

Предупреждение: при обнаружении грохота, исходящего от двигателя, цепь необходимо заменить. В противном случае отказ агрегата гарантирован. Его серьезность может зависеть только от вашей удачи. Клапаны и поршни могут столкнуться. После этого двигатель придется серьезно отремонтировать.

Для выполнения столь ответственной и сложной операции требуются высокая квалификация, опыт и наличие профессиональных инструментов. Несмотря на то, что цепь изготовлена из металла, она с течением времени изнашивается и требует замены. По причине ее размещения внутри двигателя Киа обычная диагностика привода всегда связана с разборкой мотора с использованием специального инструментария. В результате обыкновенного ослабления натяжителя повышается нагрузка на звенья привода, значительно изнашиваются соединительные элементы. В итоге привод обрывается, нанося повреждения поршням и клапанам.

Ни одному автовладельцу не хочется иметь дело с ремонтом и тем более заменой двигателя. Если же говорить про замену цепи ГРМ на Киа, цена этой операции впоследствии окупится. При этом обновляются все изношенные детали привода: подшипники, сальники, натяжитель и т. д., обеспечивая тем самым максимально возможную долговечность узла.

Если работы выполнены профессионалами, проблем с эксплуатацией двигателя Киа не возникнет, а повторные подобные неисправности будут исключены.

Проверка

Звездочки, гидравлический механизм натяжения, направляющая цепи и рычаг натяжителя цепи.

1. Проверьте зубья звездочек распределительных валов и коленчатого вала на отсутствие аномального износа, трещин или повреждений.
2. Проверьте поверхность контакта рычага натяжителя цепи и направляющей цепи на отсутствие аномального износа, трещин или повреждений.
3. Проверьте ход толкателя гидравлического механизма натяжения и функционирование храпового механизма.

Ремень привода навесного оборудования, направляющий и натяжной ролики

1. Проверьте направляющий ролик ремня на отсутствие вытекания смазки, неравномерного вращения или вибрации при вращении.
2. Проверьте ремень привода навесного оборудования на отсутствие аномального износа.
3. Проверьте шкивы на отсутствие вибрации при вращении, отложений масла и грязи в канавках, предназначенных для ребер ремня.
Примечания.

• Не перегибайте, не перекручивайте и не выворачивайте наизнанку ремень привода навесного оборудования.
• Исключите попадание на ремень привода навесною оборудования масла, воды и пара.

Плюсы и минусы цепи ГРМ

Среди автомобилистов часто возникают споры, какая трансмиссия лучше — ременная или цепная. Чтобы разобраться в этой проблеме, необходимо знать преимущества и недостатки использования цепного привода ГРМ, его назначение и особенности конструкции.

Цепь ГРМ давно используется в качестве привода. Некоторые новички думают, что эта концепция устарела, но на самом деле это не так. Подобное решение успешно реализовано в самых современных автомобилях, выпускаемых крупными автопроизводителями, такими как BMW, Toyota, Mitsubishi, Kia и так далее. Использование цепной передачи в ремне ГРМ обусловлено объективными преимуществами:

Цепная передача ГРМ не лишена недостатков:

Замена цепи ГРМ на Киа: когда и как это делать

В некоторых автомобилях работа распредвала и коленчатого вала сочетается с цепным приводом, который имеет почти идеальную надежность. Например, замена цепи привода ГРМ на Kia может потребоваться только в редких случаях, когда деталь сильно растянута или порвана. Однако, несмотря на то, что ресурс такой трансмиссии практически неограничен по сравнению с ремнем ГРМ, цепь необходимо периодически менять даже при отсутствии повреждений

Признаки, причины и последствия выхода из строя цепи ГРМ

Цепная передача спрятана внутри двигателя в отличие от ременного привода ГРМ, находящегося снаружи силового агрегата. Это можно расценивать и как достоинство, и как недостаток. С одной стороны изолированный механизм создает меньше шума и обильно обрабатывается маслом, в результате чего увеличивается срок службы узла. С другой стороны возникает сложность с обслуживанием и заменой привода ГРМ, поскольку даже для визуальной проверки механизма необходимо снимать клапанную крышку.

Неисправность цепи ГРМ в первую очередь выражается в появлении характерного рокота под крышкой во время работы двигателя Киа. Доносится этот звук со стороны газораспределительного механизма, спутать его с каким-то другим шумом крайне сложно.

Замена цепи газораспределительного механизма (ГРМ)

1. Цепь привода ГРМ 2. Направляющая цепи привода ГРМ 3. Рычаг цепи привода ГРМ 4. Автоматический натяжитель цепи привода ГРМ

Снятие

1. Поверните шкив коленчатого вала по часовой стрелке и совместите его канавку с меткой синхронизации на крышке цепи привода ГРМ.

2. Снимите крышку цепи привода ГРМ (см. тут) 3. Совместите метки синхронизации звездочек CVVT с верхней поверхностью головки блока цилиндров, чтобы цилиндр № 1 находился в верхней мертвой точке.

4. Снимите цепь привода ГРМ. 5. Снимите рычаг натяжителя цепи привода ГРМ и направляющую. 6. Снимите цепь привода ГРМ. 1. Проверьте зубья звездочки системы CVVT и зубья звездочки коленчатого вала на наличие износа, трещин или повреждений. При необходимости замените. 2. Проверьте контактную поверхность рычага натяжителя цепи и направляющей цепи на наличие износа, трещин или повреждений. 3. Проверьте ход поршня гидравлического натяжителя и работу храпового механизма гидравлического натяжителя. При необходимости замените. 4. Осмотрите цепь привода ГРМ на отсутствие растянутых участков, повышенного износа или повреждений. При необходимости замените. Установка 1. Установочный штифт коленчатого вала должен быть установлен с уклоном приблизительно 3° от вертикальной центральной линии. 2. Совместите метки верхней мертвой точки звездочек CVVT с верхней поверхностью головки блока цилиндров, чтобы цилиндр № 1 находился в верхней мертвой точке. 3. Установите новые уплотнительные кольца.

Признаки неисправности цепи ГРМ:

• Появление щелкающего звука во время движения — ключевой признак того, что цепь ГРМ Kia нуждается в замене;
• Превышение расхода топлива, показатели, указанные производителем;
• Двигатель теряет мощность;
• Появление громкого шума в глушителе и в области двигателя;
• Резкое повышение температуры в двигателе;
• Выход серого дыма из выхлопной трубы.

Как правило, эти признаки появляются в совокупности, чаще всего сразу. Это означает, что Киа нуждается в срочном ремонте.

Замена цепи ГРМ Киа Сид: установка по меткам, артикулы, как заменить цепь Kia Ceed

Процесс замены

Итак, мы приготовили все необходимые расходники. А вот какие инструменты нам понадобятся для проведения ремонта:

• рожковые ключи и головки с насадками;
• домкрат и подставка из дерева;
• пустые емкости для охлаждающей жидкости и масла;
• молоток;
• плоскогубцы;
• отвертки;
• ветошь.

А теперь о действиях, которые должны быть произведены.

1. Сливаем антифриз и моторное масло.
2. Снимаем нижний кожух двигателя и брызговики, так как они обязательно помешают.
3. Снимаем переднее колесо справа.
4. Обесточиваем автомобиль, отключив клемму от аккумулятора.
5. Снимаем крышку с клапанной системы.
6. Поддомкрачиваем двигатель и откручиваем кронштейны опоры.
7. Снимаем подушку мотора.
8. Снимаем ремень генератора и оба ролика.
9. Снимаем шкив насоса гидроусилителя рулевой системы.
10. С мотора демонтируем помпу и раскручиваем крепеж генератора. Отводим его в сторону.
11. Заклиниваем маховик отверткой и ослабляем шкив коленвала. После этого шкив снимаем. Постарайтесь не потерять шпонку.
12. Снимаем крышку, открутив все болты ее крепления.

13. Все посадочные места должны быть очищены от следов грязи и герметика.
14. Проворачиваем коленвал и совмещаем все метки на звездочках с метками на корпусе мотора или прочих ориентирах.
15. Ослабляем натяжитель и снимаем цепь.
16. Новая цепь натягивается с учетом меток.
17. Все прочие детали устанавливаются от обратного.
