Киа Рио ремень или цепь ГРМ

Что стоит на Kia Rio 4 поколения цепь или ремень

Kia Rio 4 на российском рынке появилась в конце 2016 года. Машины практически идентична версии К2, которая предназначена для сбыта в Китае. Отмечаются незначительные отличия во внешности и интерьере.

На четвертую модель Kia Rio устанавливают один из двух бензиновых моторов:

• 1,4 G4LC с показателем мощности 100 лошадиных сил при крутящем моменте 132 Н/м, силовая установка немного дефорсирована в угоду низкому налогу. Мотор поставляется в сочетании с механической и автоматической трансмиссией. Для первой вариации фиксируется средний расход топлива на уровне 5,7 л/100 км, а для второй – 6,4.
• 1,6 G4FG (123 л.с. и 151 Н/м) – также поставляется с МКПП и АКПП. При этом комбинированное потребление бензина составляет 6 и 6,6 л/100 км.

У обоих двигателей Киа Рио 4 поколения цепной привод ГРМ.

Двигатель Киа Рио 1.4 3-го поколения, описание, характеристики, устройство ГРМ

На Киа Рио 1.4 3-го поколения используется бензиновый 4-цилиндровый двигатель внутреннего сгорания, объем которого составляет 1396 кубических сантиметров. Его максимальная мощность составляет 107 лошадиных сил при 6300 оборотах в минуту. Этот агрегат отличается рядной компоновкой цилиндров, каждый из которых оснащен 4 клапанами.

Максимальный крутящий момент силового агрегата составляет 135 Нм. При этом устройство развивает до 500 оборотов в минуту. Двигатель имеет инжекторный тип впуска топливной смеси.









































На автомобилях Киа Рио предыдущих поколений использовался ремень ГРМ. Последние модели оснащаются цепью. Это обусловлено тем, что она является более надежной. Прежде всего это касается наличия устойчивости к внешним механическим повреждениям и влиянию климата.

Самостоятельная замена ремня ГРМ

Когда менять цепь и ремень ГРМ уже разобрались ранее. Пора приступать непосредственно к самой процедуре.

Процедура починки цепи привода авто Киа Рио 3 проводится в несколько этапов.

Первый этап – диагностика

Для того чтобы понять в чем именно дело, требуется провести диагностику автомобиля на наличие неисправностей. Сначала нужно завести автомобиль, и зафиксировать все возможные признаки повреждений.

Потом проводится разборка и визуальная диагностика на наличие повреждений.

Второй этап – получения доступа к ГРМ

Для проведения визуальной диагностики и последующего ремонта нужно предоставить доступ к элементу. Делается это следующим образом:

• отсоедините клемму «минус» с АКБ (аккумуляторной батареи);
• извлеките вспомогательную и приводную шлейку;
• отсоедините генератор;
• снимите водяную помпу и шкивы коленвала;
• извлеките направляющую пластину;
• достаньте оба кожуха ремня газораспределительного механизма.

Получив доступ можно приступать к демонтажу ремня привода.

Третий этап – демонтаж ремня привода

Для замены ремня привода нужно его извлечь выполняется процедура в 5 шагов.

• Устанавливается коленвал таким образом, чтобы штрих синхронизации совпадал со штрихом времени задержки на ДВС.
• Удостовериться в том, что отметки I и Е на шкиве распределительного вала совпадают со штрихом на головке блока цилиндров.
• Поскольку может потребоваться полная замена ремня, то следует запомнить направление, в котором ранее вращалась цепь.
• Отодвинуть натяжной ролик цепи.
• Демонтировать цепь привода ГРМ Киа Рио 3.

Совет! Если ремень без дефектов, то нужно проверить степень изношенности других элементов привода.

Когда убедились в том, что цепь пора менять, нужно выполнить эту процедуру.

Двигатель Kia Rio 1.6 л. устройство ГРМ, технические характеристики

Двигатель Киа Рио 1.6 литра выдает 123 л.с. при 155 Нм крутящего момента. Силовой агрегат Gamma 1.6 литра пришел на смену моторам серии Alpha в 2010 году. Разработан силовой агрегат корейским концерном Hyundai и устанавливается на множество соплатформенных моделей. Силовой агрегат показал себя на нашем рынке, как надежный и неприхотливый мотор.

























На сегодняшний момент данный мотор Киа Рио имеет несколько модификаций с изменяемой фазой газораспределения на впуском валу, с двойной системой изменения фаз на обоих валах, с распределенным впрыском топлива MPI, с прямым впрыском топлива. На основе данного атмосферного мотора корейский концерн выпускает даже версию с турбонаддувом. Естественно у каждой модификации свои собственные показатели мощности и расхода топлива.

Hyundai-KIA арт. 243212B000

Товар производится на собственном заводе Hyundai/KIA, устанавливается во всех дилерских автосервисах корейского бренда.

Для двигателей Киа Рио 1.4 и 1.6л G4FC/G4FA с цепным приводом производитель авто предлагает оригинальную цепь, изготавливаемую в Южной Корее. При испытании привода на стенде, создающем медленное усилие на разрыв, цепь долго сопротивляется растяжению, сохраняя стандартные размеры. На показателе 1150 кгс происходит разрыв одного звена. Это означает, что привод очень надежный и распредвалы будут работать синхронно с коленвалом и поршневой системой. Поставляется расходник в герметичном пакете и коробке. Смазка уже присутствует, поэтому дополнительно ничего обрабатывать не требуется. Для защиты от подделок компания использует голограмму и сложные коды. В отзывах все хвалят качество металла и устойчивость к растяжению.

Плюсы и минусы

• Высокое сопротивление растяжению
• Поставляется уже в смазке
• Хорошая упаковка
• Элементы защиты от подделок

• Высокая стоимость OEM-деталей

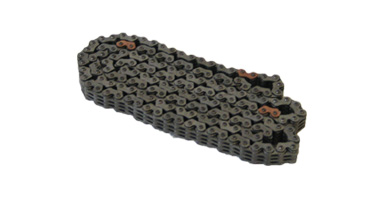

Артикулы деталей цепи грм

• Производитель : HYUNDAI-KIA
• Артикул : 243212B000
• Номер аналога : 243212B200
• Кол-во на машину : 1

Дополнительная информация : Цепь под номером 243212B200 считается усиленной. На практике какой-то разницы не замеченно. Для двигателя 1.4 и 1.6 одинаковая. Очень много контрафакта.

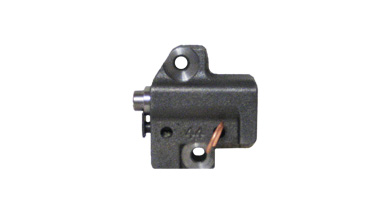

• Производитель : HYUNDAI-KIA
• Артикул : 2441025001
• Номер аналога : 2441025000,244102B000
• Кол-во на машину : 1

Дополнительная информация : Одинаковый для двигателя 1.4 и 1.6. На рынке очень много контрафакта.

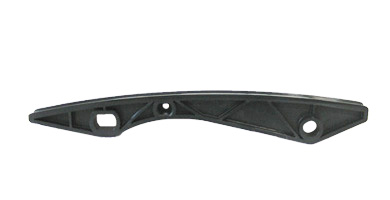

• Производитель : HYUNDAI-KIA
• Артикул : 244312B000
• Номер аналога : 244312B001
• Кол-во на машину : 1

Дополнительная информация : Одинаковый для двигателя 1.4 и 1.6

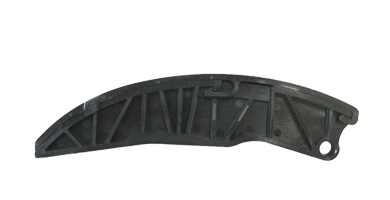

Успокоитель цепи грм
(со стороны натяжителя)

• Производитель : HYUNDAI-KIA
• Артикул : 244202B000
• Кол-во на машину : 1

Дополнительная информация : Одинаковый для двигателя 1.4 и 1.6

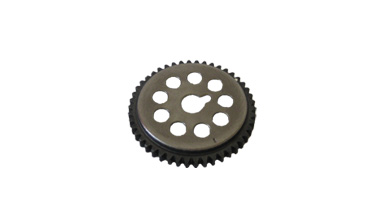

Шестерня выпускного распредвала

• Производитель : HYUNDAI-KIA
• Артикул : 242212B000
• Кол-во на машину : 1

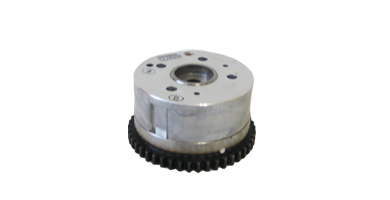

Муфта впускного распредвала CVVT

• Производитель : HYUNDAI-KIA
• Артикул : 243502B010
• Номер аналога : 243502B000
• Кол-во на машину : 1

Дополнительная информация : Одинаковая для двигателя 1.4 и 1.6.

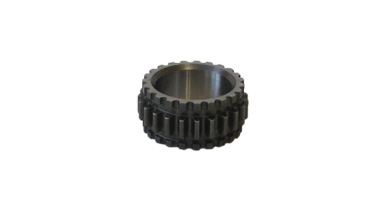

• Производитель : HYUNDAI-KIA
• Артикул : 231212B000
• Кол-во на машину : 1

Дополнительная информация : Одинаковая для двигателя 1.4 и 1.6.

Сколько служит цепь

Поразительно, сколько различных мифов и баек можно узнать о цепи:

1. Цепь не надежна и растягивается к 100 000. (В действительности оригинальная цепь не растягивается, а контрафакт и дубли — да).
2. У рио это слабое место, нужно постоянно проверять натяжение цепи. (Это не так).
3. Легко рвется. (Только в том случае, если на машине до 2013 года при разгоне в отсечку случайно воткнуть пониженную передачу. И то не факт).
4. Легко перескакивает. ( Единичные случаи).
5. Цепь любит греметь. (Нет, не любит).

На практике с 2012 года не было НИ ОДНОЙ разорванной цепи , а с проскочившей — всего несколько машин.

По современным меркам цепь вечная . Не могу вспомнить других машин с подобным ресурсом. Сегодня уже множество рио с огромными пробегами и все еще с родной цепью. Если в цифрах то раньше 300 тыс.км даже думать о ней не стоит. Примерно к 450 тыс.км. уже можно проверить цепь. На эти цифры ориентируемся только если вы уверенны в пробеге. Если машина куплена бу ориентироваться на цифры одометра не стоит. Сегодня очень много машин со скрученными пробегами. Скручивают как правило половину пробега. Именно поэтому нужно проверять состояние цепи.

Когда менять цепь грм на Киа Рио 4?

Три признака когда менять цепь ГРМ:

1. Треск двигателя при запуске в течение 3-5 секунд
2. На приборной панели загорается желтая лампочка Check Engine с ошибкой на фазы газораспределения или датчик распредвала из за смещенных меток
3. Двигатель троит (работает нестабильно)

Gates K015479XS

Судя по популярности продукции Gates и сроку службы, это лучший аналог ремня ГРМ для Киа Рио.

В комплекте от Gates поставляется все необходимое для обслуживания узла ГРМ на автомобиле Киа Рио 2 и 3. Есть ремень, полностью соответствующий оригинальному по ширине и количеству зубьев, натяжной и обводной ролики. Привод мягкий, легко натягивается и не провисает впоследствии. На испытательных тестах ремень спокойно отрабатывает по 400 часов на разных оборотах и после этого на нем не находят трещины, разрывы или срезанные зубья. Убедиться в оригинальности товара можно отправив СМС с кодом на упаковке. Информация проверяется в базе данных производителя и приходит ответ. К ремню ГРМ претензий ни у кого нет, а вот ролики GMB могут начать шелестеть после 50 000 км, но при этом не клинят.

Плюсы и минусы

• Полный комплект для обслуживания
• Все легко устанавливается
• Проходит тесты на отлично
• Можно проверить оригинальность по СМС

• У некоторых шелестит ролик через 50 тыс. км

AMD. KITCS31

Производитель AMD предлагает полный комплект с тремя звездочками, двумя успокоителями и гидронатяжителем для замены на Киа Рио.

В наборе есть все необходимое для обслуживания узла ГРМ на авто Киа Рио с цепным приводом. Отверстия на успокоителях цепи и гидронатяжителе полностью соответствуют заводским, поэтому при установке не возникает никаких сложностей. Из отзывов видно, что качество металла хорошее, свой ресурс привод отрабатывает без проблем, никаких дополнительных манипуляций в межсервисный интервал выполнять не требуется. Но прокладки клапанной крышки в комплекте нет. Если недавно регулировались клапана, то она и не нужна. А в случае старого уплотнителя придется докупить новую прокладку, поскольку она гарантированно загрубела и будет пропускать масло.

Плюсы и минусы

• Полный набор для обслуживания ГРМ
• Хорошее качество металла
• Все крепежные отверстия соответствуют заводским

• Нет прокладки клапанной крышки

У Киа Рио 3 какой привод ГРМ

Презентация третьего поколения Kia Rio проходила в Женеве в марте 2001 года. Аналогичная процедура на российской территории прошла в мае того же года. Непосредственно выпуск модели для отечественного рынка начался в Санкт-Петербурге с 15 августа 2011 года.

Для моделей Киа Рио 3 поколения использовались следующие двигатели:

• 1,4 G4FA – доступен исключительно в комплектации «Comfort» в сочетании с 5МКПП или 4АКПП. Мощность мотора составляет 107 лошадиных сил;
• 1,6 G4FC (123 л.с.) – указанный ДВС устанавливается на Киа Рио в комплектации не ниже «Luxe». При этом имеется возможность выбора между автоматической и механической трансмиссией. Обе коробки рассчитаны на шесть ступеней передач (до 2014 АКПП была четырехступенчатой). Но МКПП доступна только в оснащении «Luxe» или «Prestige».

На двигателях Kia Rio 3 в приводе ГРМ используется цепь.

Когда менять ремень грм на Киа Рио 2014?

Периодичность замены ремня ГРМ на Киа Рио Считается, что срок службы этой детали составляет, как минимум, 40-50 тыс. км. пробега автомобиля (для большинства легковых машин, в том числе и для КИА Рио эта цифра одинакова). Конечно, ремень может прослужить и дольше.

Что стоит на Kia Rio 2 цепь или ремень

Второе поколение модели Киа Рио сделало существенный прорыв вперед, по сравнению с первоначальной версией. Выпуск модели начался в 2005 году.

На указанной версии корейского автопрома использовался силовую установку 1.4 G4EE мощностью 97 л.с. На российский рынок модель поставлялась в кузове седан и хэтчбек (похожий на универсал), с возможностью выбора между четырех ступенчатой автоматической или пятиступенчатой механической трансмиссией. Мотор не отличается высокой динамичностью. При этом отметим низкие заявленые показатели потребления топлива, который в комбинированном режиме составляет:

• 6,2 л/100 км – для комплектаций с МКПП;
• 6,9 – с АКПП.

Теперь ответим на главный вопрос – что стоит на Kia Rio 2 цепь или ремен

У Киа Рио второго поколения ременной привод ГРМ.

Ресурс цепи ГРМ, стоимость замены, запчасти

Ресурс цепи ГРМ двигателя автомобиля Киа Рио 1.4 3-го поколения составляет около 150-200 тысяч километров. На продолжительность эксплуатации влияет несколько важных факторов, таких как:

• наличие повреждений;
• особенности езды;
• условия эксплуатации автомобиля;
• тип использующегося смазочного вещества и т.д.

В процессе эксплуатации цепь ГРМ двигателя автомобиля Киа Рио 1.4 3-го поколения постепенно растягивается. Вследствие этого специалисты рекомендуют каждые 70 тысяч километров пробега проводить техосмотр, подразумевающий диагностику узла. Если будет обнаружен люфт, автомобилисту необходимо поменять натяжитель. В противном случае существует риск возникновения проскакиванием шестерней через зубья цепи. В некоторых случаях после такого ремонта люфт все равно остается. В таких ситуациях инженеры советуют заменить старую цепь на новую.





























Стоимость ремонта ГРМ зависит от некоторых факторов. В свою очередь на рынке в настоящее время присутствуют и аналоги. Дополнительно могут потребоваться также некоторые другие запчасти и инструменты, такие как:

• натяжное устройство;
• водяной насос;
• направляющая планка;
• термостат;
• резиновая прокладка;
• два уплотнителя;
• герметик;
• сальник коленвала.

Самостоятельно проводить ремонт цепи ГРМ специалисты не рекомендуют.

Что такое Г Р М?

Газораспределительный механизм ( ГРМ ) — механизм, обеспечивающий впуск и выпуск рабочего тела в двигателях внутреннего сгорания. Может иметь как фиксированные фазы газораспределения, так и регулируемые в зависимости от частоты вращения коленвала и других факторов.

NSP NSP02243212B200

Цепной привод ГРМ для Киа Рио 3 стоит дешевле товаров других брендов на 50-300%.

Цепь ГРМ подходит для Kia Rio III, обеспечивая согласованную работу газораспределительного механизма, системы впрыска топлива, сжатия воздуха в камерах сгорания. Бюджетный вариант популярен среди автовладельцев, поэтому купить его можно во многих магазинах России. Поставляется цепь уже в смазке ― из упаковки можно сразу устанавливать на машину. Подделки бренда NSP почти не встречаются, поэтому сильно опасаться за качество продукции не стоит. Но дешевизна сказалась на сопротивлении растяжению ― здесь оно ниже, чем у оригинала. Спустя 90 тыс. км пробега могут возникнуть сложности с запуском ДВС или нестабильные холостые обороты, поскольку привод растягивается. Покупая эту цепь ГРМ для Kia Rio, будьте готовы сократить вдвое регламент обслуживания.

Плюсы и минусы

• Продается во многих магазинах
• Хорошая смазка
• Можно не опасаться подделок

• Растягивается быстрее оригинала

Сколько ходит ремень генератора на Киа Рио 3?

Приводной ремень Киа Рио 3, согласно мануалу, положено проверять каждые 15 тысяч километров пробега. На 30 тысячах его меняют, если даже на вид он кажется целым. Неприятная вещь – обрыв ремня генератора – заранее предупреждает водителя свистом и скрипом из-под капота авто.

CONTITECH CT942K1

Этот комплект ГРМ для Киа Рио стоит еще дешевле оригинала и «Гатес», поэтому пользуется высоким спросом у покупателей.

В комплекте натяжной и обводной ролик, сам ремень ГРМ для Киа Рио 2 и 3. Количество зубьев и ширина точно соответствуют оригиналу. Маркировка четко прописана на приводе и двух роликах, но здесь сильно проверять качество шрифта не стоит, поскольку продукцию бренда CONTITECH подделывают редко. В отзывах водители отмечают легкую установку ремня ГРМ на Kia Rio 1.4 и 1.6 л, ведь привод довольно мягкий и легко натягивается. Выпускается расходник в Германии на заводе Continental AG. Продукция сертифицирована и известна высоким качеством. В лабораториях на тестах ремень ГРМ легко отрабатывает сотни часов, после чего на нем не находят даже трещин. Из минусов ― некоторые автовладельцы жалуются, что на ребре ремня виден корд.

Плюсы и минусы

• Почти не подделывается
• Мягкий материал ремня
• Достойно проходит тесты

• У некоторых ремней сбоку виден корд

Приводной ремень общие сведения

На машине только один ремень. Он же ремень генератора, кондиционера, помпы и гидроусилителя.

Вариантов длинны два, разница зависит от наличия или отсутствия кондиционера.

Каталожные номера

Комплектация с кондиционером заводская длинна 2137мм. Без 1530мм.

Допуски на размер

С кондиционеромБез

6PK 2135-2140	6PK 1530

Первая цифра перед буквами PK означает количество ручейков. Соответственно у нашего автомобиля их шесть.

6PK

У Киа Рио 1 в приводе ГРМ

Первая версия Kia Rio появилась еще в 2000 году. Интерес к модели подогревался низкой ценой. Корейские автомобили поставлялись с двумя типами моторов:

• 1,3 A3E – мотор с четырьмя цилиндрами и восьмью клапанами, с мощностью 75-84 л.с.
• 1,5 A5 – полутора литровые силовая установка с восьмью или шестнадцатью клапанами. Максимальная мощность 95 и 108 лошадиных сил.

Расход топлива для указанных типов двигателей, то он находится в пределах от 5,6 до 6,2 литров на сто километров. Далее разберемся, что используется цепь или ремень в приводе ГРМ.

В приводе газораспределительного механизма Kia Rio первого поколения используется ремень.

Признаки изношенной цепи

Выявить на Киа Рио изношенную цепь можно по следующим признакам:

• нестабильная работа мотора на холостом ходу, в том числе с проявлением грубых толчков;
• посторонние металлические звуки из подкапотного пространства, особенно в момент запуска мотора, когда давление масла еще не достигло рабочего значения;
• недопустимый износ зубьев звездочки или предельный выступ натяжного механизма – определяется после демонтажа защитного кожуха ГРМ;
• изменение характеристик, определяемых датчиком фазы (будет гореть чек);
• в момент запуска мотора высвечивается сигнал Сhek Engine или же ДВС вообще не заводится;
• отмечается потеря общей тяги мотора, рост потребления топлива и снижение динамики.

Когда менять цепь ГРМ

Замена цепи ГРМ на Киа Рио не обозначена в регламенте технического обслуживания. При этом средний показатель срока службы до момента замены составляет сто пятьдесят тысяч километров пробега.

Как выставить метки на Киа Рио?

Метки синхронизации указаны в следующих местах:

1. Внизу на шестерне коленвала стоит метка, с которой совмещается метка цепи поворотом вала по часовой стрелке.
2. Две метки установлены на звездочках распределительного вала впускных и выпускных клапанов, которые тоже должны быть совмещены с отметками на цепи.

Hyundai/KIA 2431226050

Привод выпускается компанией Hyundai/KIA, поэтому считается лучшим и рекомендуется для установки на всех дилерских СТО.

Если вы приобрели Киа Рио в салоне, значит, на нем установлен с завода именно такой ремень ГРМ. Покупая продукцию Hyundai/KIA, вы получаете оригинальное качество и сохранение гарантии, если что-то случится с двигателем 1.4 или 1.6 л. Из отзывов видно, что привод работает очень тихо, без свиста при запуске ДВС и воя на повышенных оборотах. На наружной стороне присутствует маркировка с обозначением стороны установки на мотор, указываются параметры ремня и логотип бренда. При покупке обращайте внимание, чтобы надписи были четкими, поскольку это единственный способ отличить товар от подделки. Старайтесь приобретать расходники для обслуживания автомобиля у дилеров или в проверенных магазинах.

Плюсы и минусы

• Содействует тихой работе ДВС
• Есть метки для установки направления вращения
• Оригинальное качество
• Большой ресурс

• В продаже много подделок

Как проверить состояние цепи

Существует народный способ, очень заманчивый и простой, но не рабочий! О нем мне периодически рассказывают сами владельцы. Суть в том, чтобы пальцами добраться до цепи и потрогать ее на провисание. Цепь почти всегда будет провисать между шестернями впускного и выпускного вала . Так легко, к сожалению, ее не проверить.





























Народный способ проверки состояния цепи

Состояние можно оценить по положению натяжителя цепи, подсчитав количество зубьев на которое он вышел из корпуса.





























7 зуб — нужно готовиться, 8 зуб — пора менять

Проблема в том, что добраться до натяжителя не так просто как на других машинах. На многих двигателях предусмотрено специальное смотровое окно, у рио такого окна нет . Видимо завод в цепи уверен. Чтобы добраться до натяжителя придется снимать клапанную крышку.

Как самостоятельно снять крышку, можно посмотреть в нашем ролике.

После того как клапанная крышка снята, многие предлагают проверить состояние цепи по ее провисанию. Но этот способ не показательный.





























Не обращайте внимание на провисание цепи в этом месте

Смотрим насколько выдвинулся натяжитель.

Вам нужно найти такое положение, в котором можно будет увидеть натяжитель цепи. Он расположен в левой части двигателя ближе к моторному щиту.





























Считаем количество зубьев, на которое вышел натяжитель

Как найти выгодную цену и избежать контрафакта

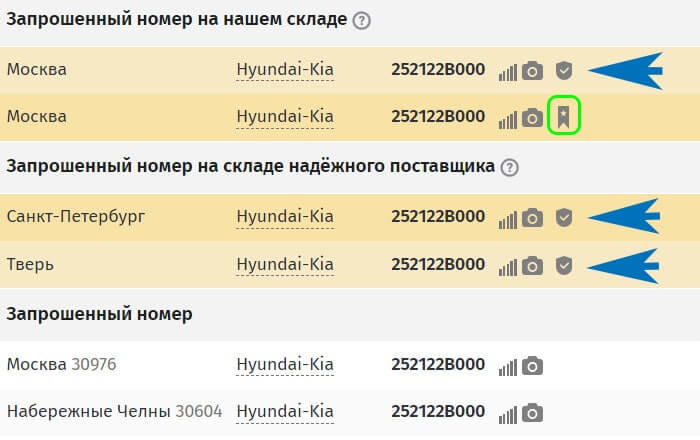

Разберем ситуацию на примере оригинала. Обратите внимание на склады Дилер. Выделил зеленым. Здесь надежные склады обозначаются двумя видами значков. Синие стрелки указывают на знак надежного поставщика. К сожалению, контрафакт здесь не исключен.

Зеленая обводка означает дилера. Отсюда можно заказывать без риска. Суть простая: где дилер оказывается выгоднее, у того и заказываю.

Подход к покупке брендов, которые не подделывают, отличается.

Лучшие ремни ГРМ для Киа Рио

Ремень ГРМ для Kia Rio имеет 105 зубьев и ширину 22 мм. Можно установить оригинальный или точно такой же по характеристикам от другого производителя. Регламент замены ремня ГРМ на Киа Рио 1.4 и 1.6 л ― 75-80 тыс. км. При обслуживании требуется заменить натяжной ролик, иначе привод быстро износится от испорченной формы старого элемента. Если помпа без люфта вала и не течет, можно оставить. Но при большом пробеге лучше заменить и ее, чтобы не выполнять работу по снятию и установки ремня ГРМ дважды.
