Замена ремня ГРМ Киа Рио 2, двигатель 1

Интервал замены и признаки износа

Правила гласят: замена газораспределительного ремня  Киа Рио 2 проводится, когда одометр наматывает новые шестьдесят тысяч или по прошествии каждых четырех лет, смотря какое из этих условий выполнится первым.

С ремнем Kia Rio 2 желательно поменять и натяжитель, иначе, если он разрушится, произойдет повреждение недавно замененного ремешка.

Вся операция для Kia Rio выполняется на яме либо с помощью подъемного оборудования.

Замену ГРМ G4EE осуществляют при проявлениях износа:

Подтеки на резиновом полотне; отпадание зубьев, образование трещинок.

1. Подтеки на резиновом полотне
2. Микродефекты, отпадание зубьев, образование трещинок, разрезы, расслаивание
3. Образование впадин, бугорков
4. Возникновение растрепанности, разделение на слои краев

Образование впадин, бугорков; Возникновение растрепанности, разделение на слои краев.

Как выбрать новый ремень и не выбросить деньги

Данная позиция на рынке запчастей представлена очень широким спектром производителей. Качественных мало. По ходу проб и ошибок найдены бренды и, что более важно, надежные проверенные поставщики.

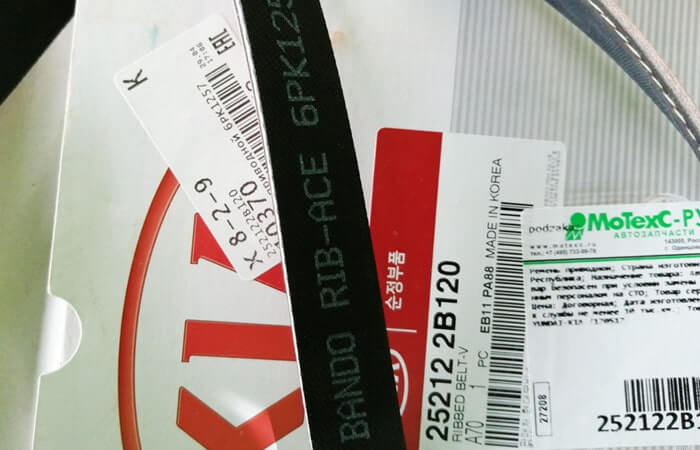

Самые живучие — оригинал и GATES. Оригинал покупаем только через Автодок и только со склада ДИЛЕР! Будете покупать по низу рынка, вероятнее всего, купите подделку. Автодок не исключение.

Оригинал

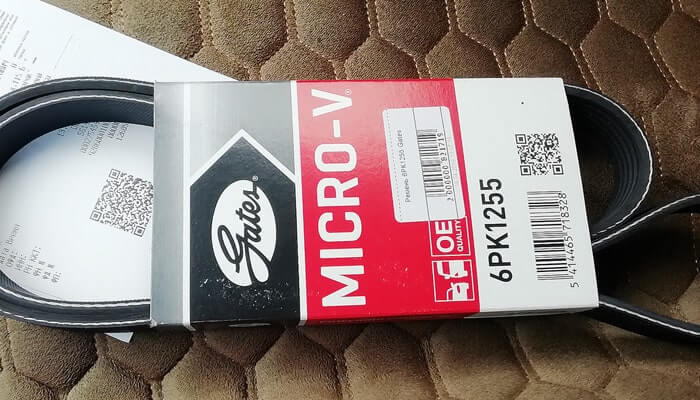

Настоящий GATES возит компания РОССКО. Магазин есть в любом крупном городе.

GATES 6PK1255

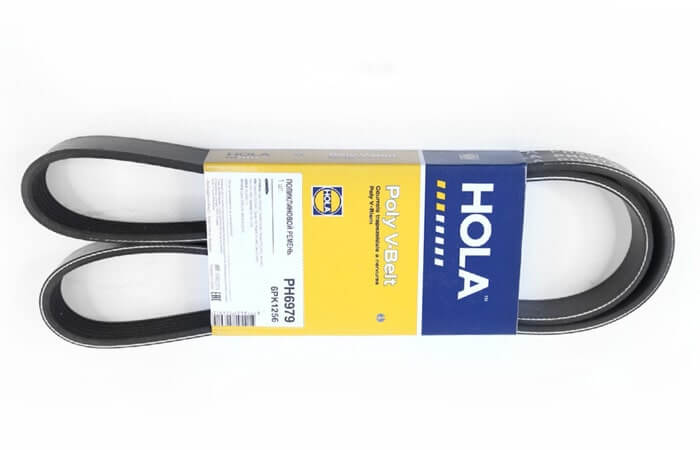

Классные и мало известные ремни HOLA. Низкая цена и пока отсутствие подделок. Можно брать где найдете.

HOLA PH6979

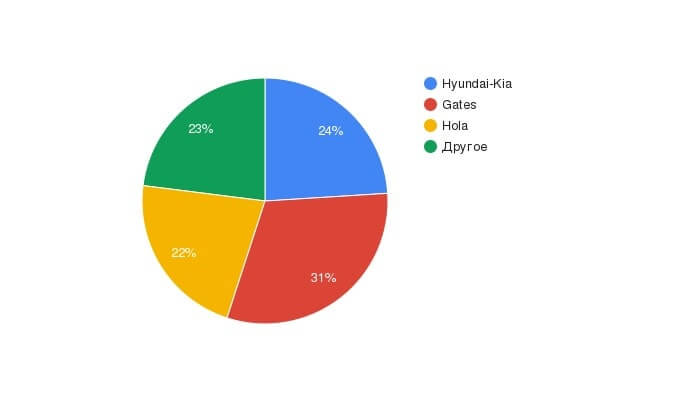

Структура спроса используемых брендов выглядит следующим образом.

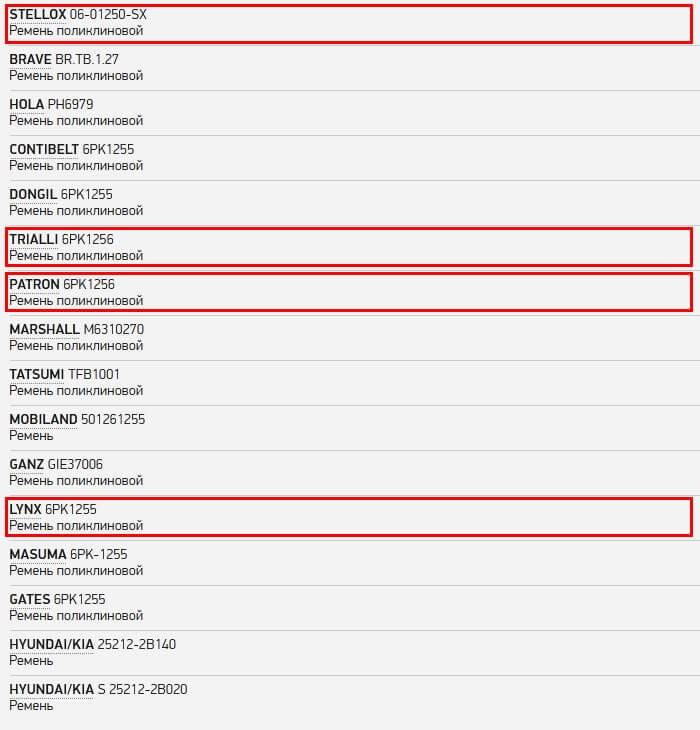

Добавлю список производителей, которых следует избегать.

Отдельно отмечу не вошедших в список SAT и AMD.

Причины обрыва ремня ГРМ на Киа Рио

Наиболее распространенные причины обрыва связаны с беспечностью автовладельца. Главная среди них – несвоевременная замена изношенного ремня.

Как правило, автопроизводители устанавливают интервалы между его заменами в 60 тысяч километров (реальный ресурс качественного ремня превышает интервал замены на 5-10 тысяч км). Если в первый раз его меняют на плановом ТО, то в дальнейшем автовладельцы нередко забывают об этом.

обрыв ремня ГРМ

Другими причинами преждевременного износа могут быть:

• Плохое качество детали. В данном случае экономия может сыграть злую шутку с водителем, поэтому совершать покупку нужно в проверенных магазинах
• Неисправность помпы. Это одна из наиболее частых причин поломки. Валики помпы со временем разбиваются, образуя зазор, и смещают ось. От этого его зубцы быстро стираются и приводят к обрыву.
• Неисправность натяжного ролика. С роликом может произойти то же самое, что и с попой. Неисправность подшипника создает люфт и смещает ось натяжения.
• Утечка масла или антифриза. Попадая на ремень, технические жидкости разрушают резину, из которой он сделан, и очень сильно влияют на прочность детали
• Износ зубьев шкивов. Если шестерни распределительного или коленчатого валов сильно повреждены, это немедленно отразиться на целостности. В этом случае зубцы будут иметь расслоения на своей поверхности.

Подготовительный этап перед заменой ремня ГРМ

Данный процесс может потребовать от владельца большего временного ресурса нежели сама замена ремня ГРМ. Сначала понадобится правильно подобрать указанный расходный компонент. Большинство владельцев первых поколений Киа Рио с целью избежать возможных неприятных последствий незамедлительно направляются в мастерские для замены механизма ГРМ. Иногда возникают проблемы, особенно с приобретенным ремнем, обладающим некачественными кондициями, что заставляет владельцев более часто обращаться к услугам СТО. Мастера довольно часто исправляют указанные дефекты, причем натяжитель меняется однозначно. Это наиболее простой вариант осуществления ремонта, ведь владельцу не приходится ничего делать, кроме как оплатить работу и материалы.

Заметим, что цена на обозначенную услугу достаточно высока, да и не каждый мастер возьмется за работу на устаревшем Киа Рио. Такое обстоятельство вынуждает владельца прибегнуть к самостоятельной замене. Перед работой потребуется запастись необходимыми материалами и инструментом.

Особенности выбора ремня ГРМ

Здесь необходимо быть предельно внимательным, поскольку важен момент исключения риска приобретения некачественного ремня. Ценовой фактор в данном случае должен отойти на задний план, поскольку экономия может привести к негативным последствиям.

Многие автовладельцы KIA Rio знают, что качественные ремни не рвутся в дороге. Порыв способен превратить владельца авто в пешехода на продолжительный срок.

Помните: резиновый элемент подлежит замене в комплекте с соответствующими роликами. Этих компонентов в механизме газораспределения всего два, и каждый наделен собственной функцией. Первым роликом осуществляется натяжение, а второй является обводным и направляет ремень по нужной траектории.

Как заменить ремень ГРМ на Киа Рио – пошаговая инструкция

Во время работ соблюдайте меры предосторожности. Специалисты вместе с ремнём рекомендуют заменить натяжной и опорный ролики. Хотя замена ролика Киа Рио требуется реже, не придётся проводить сложную процедуру, в случае выхода их из строя

1. Снимите минусовой провод с аккумулятора
2. Демонтируйте вспомогательный и приводной ремни
3. Отсоедините генератор
4. Демонтируйте помпу и шкивы коленчатого вала
5. Демонтируйте направляющую пластину ремня
6. Демонтируйте верхний и нижний кожухи ремня привода Киа Рио ГРМ
7. Установите коленчатый вал так, чтобы отметка синхронизации была совмещена с отметкой времени задержки на двигателе
8. Убедитесь в том, что знак I и Е на шкиве распределительного вала совмещён с отметкой на головке блока цилиндров. ПРИМЕЧАНИЕ! Не перемещайте валы после того как метки были правильно установлены
9. Если ремень ГРМ нужно будет поставить обратно, отметьте направление, в котором раньше вращался ремень ГРМ
10. Убрать натяжной ролик ремня ГРМ
11. Снять ременный привод газораспределительного механизма
12. Поставьте на место натяжной ролик ремня ГРМ, переместите натяжитель к дальней точке и затяните болт крепления
13. Установите ремень привода ГРМ на шкивы валов и ролики
14. Ослабьте натяжной ролик и дайте пружинам натяжителя стать положение, которое будет создавать оптимальное натяжение ремня, затем затяните болт крепления с моментом 38-51 Нм
15. Поверните коленвал по часовой стрелке на 2 оборота и убедитесь, что все метки по-прежнему правильно выровнены
16. Установите остальные компоненты в обратном порядке, затягивая болты крепления со следующими усилиями: шкив коленчатого вала — 12-17 Нм, шкив водяной помпы — 12-17 Нм
17. Подключите отрицательный кабель аккумулятора
18. На этом замена ремня закончена, можно не опасаться последствий его обрыва. Цепь Киа Рио и имеет существенно более длительный ресурс, но и она со временем подвергается растяжению, особенно при агрессивном стиле вождения. Её нужно менять, как рекомендует производитель, каждые 170 тысяч километров пробега или 12 лет независимо от пробега. В одной из следующих статей мы рассмотрим и эту процедуру.

Необходимые инструменты

Для замены ГРМ Киа Рио 2 понадобится:

1. Домкрат
2. Баллонник
3. Страховочные упоры
4. Ключи-рожки 10, 12, накидные 14, 22
5. Удлинитель
6. Вороток для торцевой головки
7. Головки 10, 12, 14, 22
8. Отвертки: одна побольше, маленькая
9. Слесарная лопатка

Когда необходимо менять цепь

Как ранее отмечалось, Киа Рио в третьей генерации обладает цепным приводом ГРМ. Многие владельцы озадачиваются актуальным вопросом, связанным с величиной ресурса цепи. Мастера заявляют, что замена ремня ГРМ может потребоваться спустя 250-300 тыс. км. Появившаяся неисправность (растяжение) выдаст себя характерными звуками, доносящимися из-под капота на заведенном холодном моторе.

Запчасти для замены газораспределительного привода Kia Rio 2

Помимо обозначенного инструментария для замены приводного ремешка газораспределения Киа Рио 2010 рекомендуются к приобретению:

1. Ремень – 24312-26050

   Ремень ГРМ Hyundai/Kia арт. 24312-26050

2. Ролик обводной  – 24810-26020

   Ролик обводной ремня ГРМ Hyundai/Kia арт. 24810-26020

3. Пружина натяжителя  – 24422-24000

   Пружина натяжителя ремня ГРМ Hyundai/Kia арт. 24422-24000

4. Ролик натяжителя – 24410-26000

   Ролик натяжителя ремня ГРМ Hyundai/Kia арт. 24410-26000

5. Втулка натяжителя  – 24421-24000

   Втулка ролика натяжителя ремня ГРМ Hyundai/Kia арт. 24421-24000 (ссылка)

6. Болт коленвала – 23127-26810

   Болт коленвала – арт. 23127-26810

7. Антифриз LIQUI MOLY – 8849

   Антифриз LIQUI MOLY – 8849

Для процедуры установки нового ГРМ G4EE на рубеже 180 тыс. км также желательно провести обслуживание других смежных узлов Kia Rio, для чего понадобятся сопутствующие запчасти:

1. Натяжитель кондиционера  – 97834-2D520

   Натяжитель кондиционера  – арт. 97834-2D520

2. Ремешок кондиционера Gates – 4PK813

   Ремешок кондиционера Gates – 4PK813

3. Ремешок приводной  – 25212-26021

   Ремешок приводной  – арт. 25212-26021

4. Помпа  – 25100-26902

   Водяной насос Hyundai/Kia – арт. 25100-26902

5. Прокладка помпы  – 25124-26002

   Прокладка помпы  – арт. 25124-26002

6. Сальник распредвала лобовой  – 22144-3B001

   Сальники распредвала лобовой  – арт. 22144-3B001 и коленвала лобовой  – арт. 21421-22020

7. Сальник коленвала лобовой  – 21421-22020

Покупаем ГРМ для автомобиля Киа Рио

Здесь необходимо быть предельно внимательным, поскольку важен момент исключения риска приобретения некачественного ремня. Ценовой фактор в данном случае должен отойти на задний план, поскольку экономия может привести к негативным последствиям. Многие автовладельцы KIA Rio знают, что качественные ремни не рвутся в дороге. Порыв способен превратить владельца авто в пешехода на продолжительный срок.

Помните: резиновый элемент подлежит замене в комплекте с соответствующими роликами. Этих компонентов в механизме газораспределения всего два, и каждый наделен собственной функцией. Первым роликом осуществляется натяжение, а второй является обводным и направляет ремень по нужной траектории.

Сегодня рыночное пространство может предложить массу вариантов новых ремней. Здесь стоит прислушаться к рекомендациям мастеров, которые выделяют продукцию фирмы «MOBIS» в число приоритетных вариантов ввиду достойного качества.

Меняем привод газораспределительного механизма Kia Rio 2

Перед операциями с газораспределительным приводом Киа Рио 2 поколения (двигатель G4EE) следует удалить ремни навесного.

Демонтаж ремешков генератора и кондиционера

Первоначальной задачей при смене ремешка Kia Rio 2009 является подготовка доступа к заменяемой детали. Для этого нужно:

1. Раскрутить анкер генератора, вытащить механизм натяжения с гайкой.

   Раскрутить анкер генератора, вытащить механизм натяжения с гайкой

2. Небольшим нажатием сдвинуть генератор.

   Приложив усилие, сместите генератор Киа Рио 2 к блоку цилиндров

3. Удалить ремень.

   Снимите ремень со шкивов генератора, водяного насоса и коленчатого вала двигателя.

4. Сбросить колесо и боковину кожуха ДВС.

   Сбросить колесо и боковину кожуха ДВС.

5. Выкрутить центральную гайку механизма натяжения ремня компрессора. Достаточно освободить, не доставая полностью.

   Ослабить центральную гайку механизма натяжения ремня компрессора.

6. Вращением бокового анкера освободить и удалить ремень.

   Вращая регулировочный винт, максимально ослабьте натяжение ремня и снимите ремень со шкивов коленчатого вала и компрессора кондиционера. (ссылка)

Здесь первый этап cмены газораспределительного узла G4EE завершен.

Снятие шкивов

Следующий этап смены ремнешка газораспределения Киа Рио 2008 — это съем шестерней.

Алгоритм действий:

1. Снизу мотора, сбоку от «штанов» глушителя, отвинтить болты, вытащить металлическую защиту сцепления. Поддон ДВС не отвинчивать!
2. Закрепить коленвал от прокручивания любым удлиненным предметом между зубьями маховика и корпусом.

   Закрепить коленвал от прокручивания любым удлиненным предметом.

3. Расслабить шкив откручиванием винта. Данное действие удобнее выполнять вдвоем с помощником.

   Расслабить шкив откручиванием винта.

4. Полностью отвинтить, вытащить винт, шайбу крепления.

   До конца отверните крепежный болт, а затем извлеките его и снимите вместе с шайбой. Снимите также шкив коленвала Киа Рио 2

5. Отвинтить, удалить винты шкива навесного вспомогательных агрегатов Киа Рио.

Практически все подготовительные работы закончены, теперь мы еще продвинулись в смене привода газораспределения Kia Rio 2.

Демонтаж крышки и ремня газораспределения Киа Рио 2

Далее для смены привода ГРМ Kia Rio 2 снимаются защитные кожухи для доступа к ремню газораспределительного механизма G4EE.

Дальнейший алгоритм:

1. Снять крепеж правой подушки ДВС.

   Снимите кронштейн правой опоры подвески силового агрегата

2. Отвинтить, удалить сверху кожух.

   Выверните четыре болта крепления верхней крышки и снимите крышку

3. Отвинтить, удалить снизу кожух.

   Выверните три болта крепления нижней крышки и снимите крышку, выведя ее вниз

4. Выставить 1-ый поршень в верхнее положение до схождения отметин на шестернях. Провернуть коленвал посредством включения передачи и вращения свободного колеса.
5. Ослабить винты регулировки и натяжителя газораспределения.

   Ослабьте затяжку регулировочного болта и болта оси кронштейна натяжного ролика

6. Зафиксировать натяжитель газораспределителя удлиненным предметом (отверткой), поворотом влево ослабить ременное полотно и удалить его. Для обратной установки зафиксировать кронштейн в крайнем левом положении.

   Вставьте отвертку меж кронштейном натяжного ролика и болтом его оси, поверните кронштейн ролика против часовой стрелки, ослабьте натяжение ремня, после чего снимите ремень со шкива коленвала (ссылка на источник изображения)

7. Удалить ремешок газораспределительного механизма, стягивая в противоположном от мотора направлении.

   Снимите ремень, стягивая в противоположном от мотора направлении

8. Вывести слесарной лопаткой края пружины узла натяжения из посадочных мест.

   Вывести слесарной лопаткой края пружины узла натяжения из посадочных мест

По удалению ремня ГРМ Киа Рио не вращайте валы иначе метки собьются.

Установка привода газораспределения по меткам

На данном этапе происходит самая важная часть замены ремня газораспределительного механизма Kia Rio 2007 – действия по установке нового, выставление меток ГРМ G4EE.

Алгоритм действий:

1. Отвинтить, извлечь винты крепления, удалить механизм натяжения, пружинку.
2. Проверить мягкость кручения натяжителя, при заедании подготовить другой.
3. Переустановить натяжной узел, надеть ремешок по очереди на: шкив коленвала, средний ролик, натяжитель, в конце — шкив распредвала. Правая сторона окажется в натяжении.
4. Если натяжной узел не удалялся, расслабить фиксирующий винт, под воздействием пружины вся конструкция с ремешком займут правильное положение.
   Прокрутить дважды вал, сквозь глазок на верхнем шкиве убедиться в схождении зеленой и красной отметин, в совмещении черты шкива коленвала с символом «Т»
5. Прокрутить дважды вал, сквозь глазок на верхнем шкиве убедиться в схождении зеленой и красной отметин, в совмещении черты шкива коленвала с символом «Т». Иначе повторить шаги с 3-го по 5-ый до схождения отметин

Проверка натяжения и завершение замены

Завершающий шаг смены газораспределительного ремня Киа Рио 2 заключается в контрольной проверке и установке на места всех элементов привода газораспределения G4EE и демонтированных узлов. Последовательность действий:

1. Приложить руку к натяжителю, сжать ремешок. При верной настройке зубья сойдутся не далее, чем до середины болта регулировки натяжного узла.
2. Зафиксировать винты натяжителя.
3. Вернуть все элементы на свои места, зафиксировать в порядке, противоположном удалению.
4. Натянуть ремешки всех элементов.

Обнаружение дефектов

Как обнаружить дефект на газораспределительной детали? Нужно снять защитный кожух на силовом агрегаты и осмотреть узел на наличие повреждений. Повреждения в виде трещин, потертостей, отверстий, говорят о том, что необходима замена ремня ГРМ Kia Rio. Зачастую самостоятельно провести осмотр и диагностику этого узла автомобиля не представляется возможным или является трудоемким – в этом случае обращаются к мастеру в автосервис. Возникнуть повреждения могут по разным обстоятельствам:

• Долгий срок службы компонента;
• Низкокачественное изделия;
• Большой пробег автомобиля;
• Повреждение коленчатого или распределительного вала;
• Агрессивная эксплуатация автомобиля;
• Плохие дороги.

Причин, по которым возможно возникновение неполадок с ремневой системой между валами в Kia Rio, может быть множество. Опасное вождение, сильный износ двигателя, сломанный стартер – неисправности возникнуть могут даже у профессиональных водителей. Изделия этой категории обычно имеют собственный срок годности, который нужно знать, чтобы своевременно провести замену детали, без риска что ремень порвется неожиданно.

Как видите замена ремня ГРМ не такое-то уж и сложное дело, но ответственное. Исправное функционирование ГРМ для любого мотора, в том числе и на KIA Rio является первостепенным условием. Нет такого владельца, который не был бы осведомлен о необходимости современной замены приводной передачи в данном узле, будь то ремень или цепь. В Рио 2-го поколения потребуется заменить именно резиновый элемент, а в третьей генерации – цепь. Важным моментом является приобретение только качественных расходных компонентов и соблюдение указанной периодичности замены с оглядкой на регламентные сроки.

Каковы последствия обрыва

Самое страшное в рассматриваемой нами проблеме – это возможные последствия обрыва ремня ГРМ. А они могут быть различными, начиная с необходимости обычно замены ремня ГРМ до капитального ремонта двигателя и восстановления газораспределительного механизма. Здесь много зависит от двух факторов – двигателя, своевременной реакции и везения. Самая сложная ситуация, когда из-за обрыва ремня ГРМ гнутся клапана.

Загиб клапанов при обрыве ремня ГРМ

Последствия обрыва ремня ГРМ зависят напрямую от конструкции силового агрегата. По сути, чем проще устроен двигатель, тем выше вероятность того, что при обрыве ничего не повредится. В случае если на двигателе в положении верхней мертвой точки поршень клапана в открытом положении не достает до днища поршня, то можно считать, что это везение – в случае обрыва придется менять только сам ремень. Но не всегда получится отделаться так легко.

Если ремень ГРМ оборвался на холостых оборотах, тогда потребуется, как показывает практика, замена всего пары-тройки клапанов, а если на передаче, тогда уже, скорее всего, всех. Но опытные механики в любом случае рекомендуют полную замену всего комплекта клапанов. Однако могут лопнуть и направляющие втулки, что грозит ремонтом блока цилиндров либо его заменой.

Реже, даже от удара головок о поршень, второй разрушается. Бывает и так, что оборванный на высокой скорости ремень способствует загибанию всех шестнадцати клапанов, лопанью втулок и сквозному пробиванию поршней осколками. В таком случае ремонт силового агрегата будет очень дорогостоящим.
