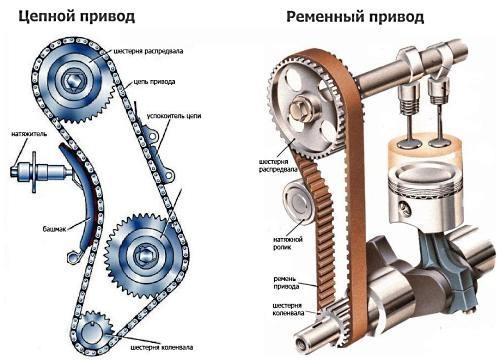

Что лучше: ремень или цепь?

Механизм газораспределения на Киа Рио предназначен для подачи воздуха в цилиндры и отвода отработанных газов. Воздух поступает благодаря открытию и закрытию впускных и выпускных клапанов. Весь процесс осуществляется с помощью распределительного и коленчатого валов, соединенных цепью или ремнем. Какие же плюсы и минусы ремешка и цепи?

Главное преимущество цепи – долговечность. Цепь надежнее ремня, так как изготавливается из металла, а у металла срок эксплуатации намного больше, чем у резины. Цепь надевается на звездочки ГРМ. Постоянное натяжение обеспечивается гидронатяжителем. Механизм размещается внутри двигателя, поэтому постоянно смазывается моторным маслом.

Срок службы изделия составляет в среднем 150-300 тыс. км пробега. Но в течение эксплуатации цепь со временем растягивается, поэтому через каждые 70 тыс. км необходимо делать техосмотр ГРМ. При обнаружении люфта нужно менять натяжитель, так как возможно перескакивание через зубья, что может привести к серьезному ремонту. Если после замены натяжителя люфт остается, цепь необходимо заменить.

Ремень – более дешевая конструкция, но при этом менее надежная, чем цепь. Хотя современные ремни ГРМ изготавливаются из резинового сплава, который устойчив к износу. Ременная передача похожа на цепную, но находится за пределами моторного отсека. Ремешок натягивается не на звездочки, а на шкивы приводов валов, которые выведены на переднюю панель и защищены пластиковым кожухом. Замена ремня выполняется примерно в два раза чаще, чем цепи: через каждые 70-150 тыс. км пробега.

Таким образом, можно сделать вывод, что цепь надежнее ремня. На автомобилях Киа Рио 1-го и 2-го поколения установлен ремешок, но цепь надежнее, поэтому на всех версиях 3-го поколения устанавливается цепной привод.

Кузов и салон

К кузову и качеству лакокрасочного покрытия больших претензий нет. Если машина не попадала в ДТП, то появление следов коррозии маловероятно. Передние фары нередко потеют.

В отделке интерьера салона применены материалы не самого лучшего качества. А потому пластик легко царапается, и скрипы — не редкость. Посторонние звуки появляются в центральных стойках, в районе бардачка, салонного фонаря и лампы освещения. Иногда скрипит пластиковая накладка перед лобовым стеклом. Бывает «звучит» и спинка заднего сиденья.

Стук в водительском сиденье при поперечной раскачке и вхождении в крутые повороты, вызван конструктивной недоработкой механизма регулировки высоты подъема сиденья.

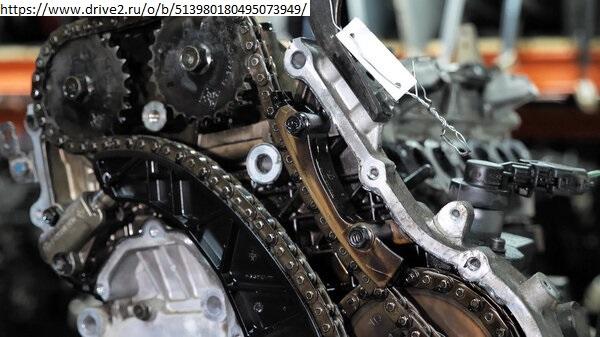

Ресурс цепи ГРМ, стоимость замены, запчасти

Ресурс цепи ГРМ двигателя автомобиля Киа Рио 1.4 3-го поколения составляет около 150-200 тысяч километров. На продолжительность эксплуатации влияет несколько важных факторов, таких как:

• наличие повреждений;
• особенности езды;
• условия эксплуатации автомобиля;
• тип использующегося смазочного вещества и т.д.

В процессе эксплуатации цепь ГРМ двигателя автомобиля Киа Рио 1.4 3-го поколения постепенно растягивается. Вследствие этого специалисты рекомендуют каждые 70 тысяч километров пробега проводить техосмотр, подразумевающий диагностику узла. Если будет обнаружен люфт, автомобилисту необходимо поменять натяжитель. В противном случае существует риск возникновения проскакиванием шестерней через зубья цепи. В некоторых случаях после такого ремонта люфт все равно остается. В таких ситуациях инженеры советуют заменить старую цепь на новую.

Стоимость ремонта ГРМ зависит от некоторых факторов. В свою очередь на рынке в настоящее время присутствуют и аналоги. Дополнительно могут потребоваться также некоторые другие запчасти и инструменты, такие как:

• натяжное устройство;
• водяной насос;
• направляющая планка;
• термостат;
• резиновая прокладка;
• два уплотнителя;
• герметик;
• сальник коленвала.

Самостоятельно проводить такой ремонт специалисты не рекомендуют.

Масло

С завода в мотор KIA Rio X-Line 1.6 заливается масло Total Quartz 9000 energy HKS 5w30.

Также можно использовать следующие масла:

1. Hyundai-Kia Turbo Syn 5W-30
2. Wolf 5W30
3. Shell 5W30
4. Mobil super 3000 5W30

Применяемое масло обязано соответствовать критериям – sn, gl-5.

При замене заливается 3.3 литра масла.

Что касается интервала, то производитель определяет его в 15 000 км. Однако в отзывах многие владельцы пишут, что сокращают срок до 12 000 или 10 000 км.

Алгоритм замены элементов механизма

Замена вышедшего из строя элемента ГРМ производится в два этапа:

• снятие старого узла;
• монтаж свежей детали.

Инструменты

Процесс замены ремня ГРМ Kia Рио или демонтаж цепи газораспределительного модуля производится с использованием инструментов, упомянутых в предыдущей части статьи. Без этих инструментов невозможно отремонтировать газораспределение Киа Рио 3.

Самостоятельная замена ремня ГРМ

Когда менять цепь и ремень ГРМ уже разобрались ранее. Пора приступать непосредственно к самой процедуре.

Процедура починки цепи привода авто Киа Рио 3 проводится в несколько этапов.

Первый этап – диагностика

Для того чтобы понять в чем именно дело, требуется провести диагностику автомобиля на наличие неисправностей. Сначала нужно завести автомобиль, и зафиксировать все возможные признаки повреждений.

Потом проводится разборка и визуальная диагностика на наличие повреждений.

Второй этап – получения доступа к ГРМ

Для проведения визуальной диагностики и последующего ремонта нужно предоставить доступ к элементу. Делается это следующим образом:

• отсоедините клемму «минус» с АКБ (аккумуляторной батареи);
• извлеките вспомогательную и приводную шлейку;
• отсоедините генератор;
• снимите водяную помпу и шкивы коленвала;
• извлеките направляющую пластину;
• достаньте оба кожуха ремня газораспределительного механизма.

Получив доступ можно приступать к демонтажу ремня привода.

Третий этап – демонтаж ремня привода

Для замены ремня привода нужно его извлечь выполняется процедура в 5 шагов.

• Устанавливается коленвал таким образом, чтобы штрих синхронизации совпадал со штрихом времени задержки на ДВС.
• Удостовериться в том, что отметки I и Е на шкиве распределительного вала совпадают со штрихом на головке блока цилиндров.
• Поскольку может потребоваться полная замена ремня, то следует запомнить направление, в котором ранее вращалась цепь.
• Отодвинуть натяжной ролик цепи.
• Демонтировать цепь привода ГРМ Киа Рио 3.

Совет! Если ремень без дефектов, то нужно проверить степень изношенности других элементов привода.

Когда убедились в том, что цепь пора менять, нужно выполнить эту процедуру.

В каких случаях необходима замена?

Хотя цепь более тяжелая и цепной механизм имеет дополнительные детали, на надежность механизма это не влияет. Менять цепь на Киа Рио рекомендуется по мере износа, примерно через 180 тысяч километров или через 12 лет эксплуатации, это зависит от того, что наступит раньше. Возможна замена при капитальном ремонте двигателя.
Ремень приходится менять через каждые 60 тыс. км. Но основным критерием замены является визуальный осмотр. Замена выполняется при обнаружении следующих дефектов:

• износ поверхностей как внутренней, так и внешней;
• обтрепанные боковые края;
• отслоение материала от основы;
• трещины, надрывы;
• следы моторного масла.

Один из плюсов цепи является то, что она никогда не порвется. При обрыве ремешка могут погнуться клапаны и повредиться поршни, что потребует капремонта двигателя.

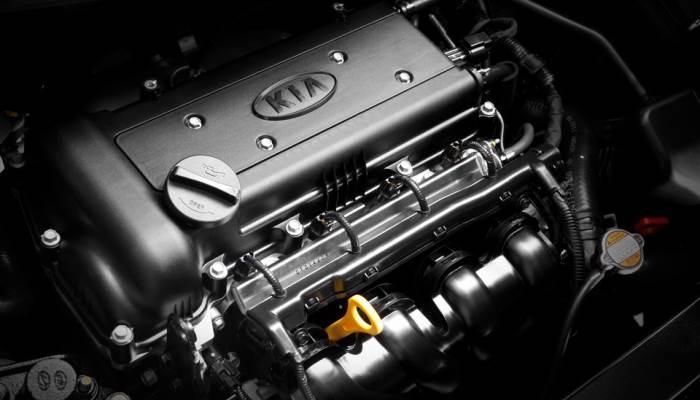

Двигатель Kia Rio 1.6 л. устройство ГРМ, технические характеристики

Двигатель Киа Рио 1.6 литра выдает 123 л.с. при 155 Нм крутящего момента. Силовой агрегат Gamma 1.6 литра пришел на смену моторам серии Alpha в 2010 году. Разработан силовой агрегат корейским концерном Hyundai и устанавливается на множество соплатформенных моделей. Силовой агрегат показал себя на нашем рынке, как надежный и неприхотливый мотор.

На сегодняшний момент данный мотор Киа Рио имеет несколько модификаций с изменяемой фазой газораспределения на впуском валу, с двойной системой изменения фаз на обоих валах, с распределенным впрыском топлива MPI, с прямым впрыском топлива. На основе данного атмосферного мотора корейский концерн выпускает даже версию с турбонаддувом. Естественно у каждой модификации свои собственные показатели мощности и расхода топлива.

Сколько служит цепь

Поразительно, сколько различных мифов и баек можно узнать о цепи:

1. Цепь не надежна и растягивается к 100 000. (В действительности оригинальная цепь не растягивается, а контрафакт и дубли — да).
2. У рио это слабое место, нужно постоянно проверять натяжение цепи. (Это не так).
3. Легко рвется. (Только в том случае, если на машине до 2013 года при разгоне в отсечку случайно воткнуть пониженную передачу. И то не факт).
4. Легко перескакивает. ( Единичные случаи).
5. Цепь любит греметь. (Нет, не любит).

На практике с 2012 года не было НИ ОДНОЙ разорванной цепи , а с проскочившей — всего несколько машин.

По современным меркам цепь вечная . Не могу вспомнить других машин с подобным ресурсом. Сегодня уже множество рио с огромными пробегами и все еще с родной цепью. Если в цифрах то раньше 300 тыс.км даже думать о ней не стоит. Примерно к 450 тыс.км. уже можно проверить цепь. На эти цифры ориентируемся только если вы уверенны в пробеге. Если машина куплена бу ориентироваться на цифры одометра не стоит. Сегодня очень много машин со скрученными пробегами . Скручивают как правило половину пробега. Именно поэтому нужно проверять состояние цепи.

Что стоит на Kia Rio 2 цепь или ремень

Второе поколение модели Киа Рио сделало существенный прорыв вперед, по сравнению с первоначальной версией. Выпуск модели начался в 2005 году.

На указанной версии корейского автопрома использовался силовую установку 1.4 G4EE мощностью 97 л.с. На российский рынок модель поставлялась в кузове седан и хэтчбек (похожий на универсал), с возможностью выбора между четырех ступенчатой автоматической или пятиступенчатой механической трансмиссией. Мотор не отличается высокой динамичностью. При этом отметим низкие заявленые показатели потребления топлива, который в комбинированном режиме составляет:

• 6,2 л/100 км – для комплектаций с МКПП;
• 6,9 – с АКПП.

Теперь ответим на главный вопрос – что стоит на Kia Rio 2 цепь или ремен

У Киа Рио второго поколения ременной привод ГРМ.

Замена привода газораспределительного механизма Kia Rio 2 подробно описана в этом тексте.

Ходовая

Рулевое управление Kia Rio II с электроусилителем. Его особенность — появление постукивания и дребезжания при движении по неровной дороге. Причина этого явления — отсутствие или недостаток смазки в шлицевых соединениях вала редуктора и промежуточной муфты электродвигателя ЭУР. Лечится наполнением шлицевых соединений смазкой. Данный дефект может проявиться уже при пробеге более 20 — 30 тыс. км.

Подвеска с трудом выживает в условиях жесткой эксплуатации по отечественным дорогам. Первыми, как правило, сдаются стойки стабилизатора — при пробеге более 30 — 50 тыс. км. Дальше, на отметке 50 — 80 тыс. км, пасуют амортизаторы, чаще задние. Об их «предсмертном» состоянии проинформируют появившиеся стуки и бряки. В морозы стуки подвески вызваны болтающимися пыльниками штока амортизатора. Рулевые наконечники, шаровые и салентблоки рычагов ходят более 70 тыс. км. Ступичные подшипники редко требуют замены при пробеге менее 120 — 140 тыс. км.

Передние тормозные колодки придется заменить через 40-50 тыс. км, тормозные диски — 70-80 тыс. км. Одна из проблем, возникающих с тормозной системой — подклинивание задних тормозов после длительной стоянки или их блокирование после отпускания педали тормоза, причем на машинах с АБС колеса не разблокируются. Феномен это редкий и возникает не часто.

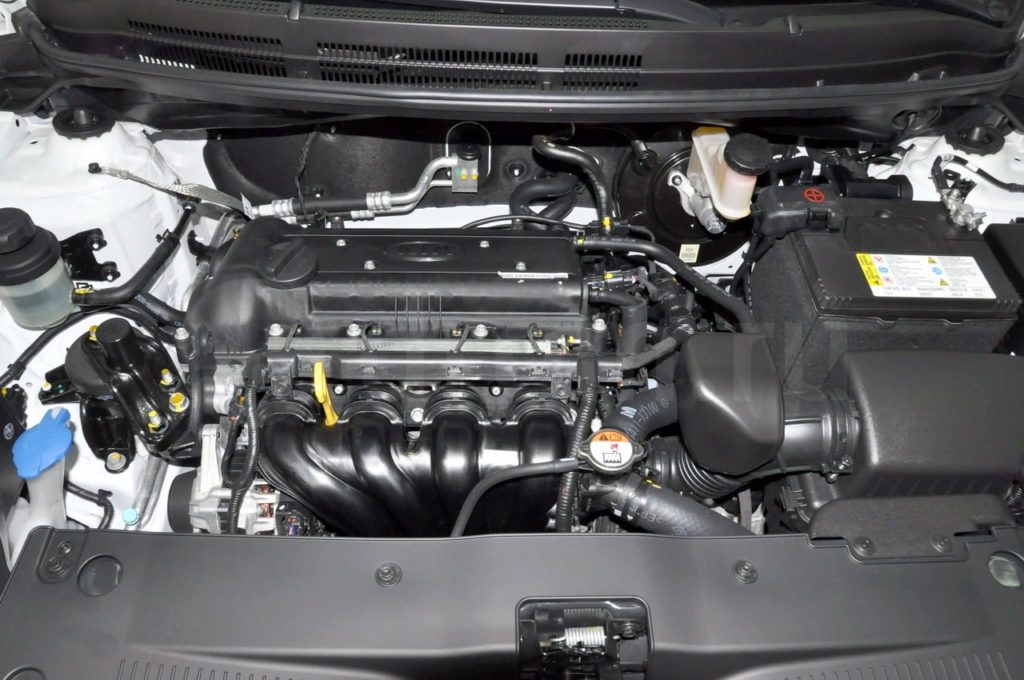

Двигатель Киа Рио 1.4 3-го поколения, описание, характеристики, устройство ГРМ

На Киа Рио 1.4 3-го поколения используется бензиновый 4-цилиндровый двигатель внутреннего сгорания, объем которого составляет 1396 кубических сантиметров. Его максимальная мощность составляет 107 лошадиных сил при 6300 оборотах в минуту. Этот агрегат отличается рядной компоновкой цилиндров, каждый из которых оснащен 4 клапанами.

Максимальный крутящий момент силового агрегата составляет 135 Нм. При этом устройство развивает до 500 оборотов в минуту. Двигатель имеет инжекторный тип впуска топливной смеси.

На автомобилях Киа Рио предыдущих поколений использовался ремень ГРМ. Последние модели оснащаются цепью. Это обусловлено тем, что она является более надежной. Прежде всего это касается наличия устойчивости к внешним механическим повреждениям и влиянию климата.

Как проверить состояние цепи

Существует народный способ, очень заманчивый и простой, но не рабочий! О нем мне периодически рассказывают сами владельцы. Суть в том, чтобы пальцами добраться до цепи и потрогать ее на провисание. Цепь почти всегда будет провисать между шестернями впускного и выпускного вала . Так легко, к сожалению, ее не проверить.

Состояние можно оценить по положению натяжителя цепи, подсчитав количество зубьев на которое он вышел из корпуса.

Проблема в том, что добраться до натяжителя не так просто как на других машинах. На многих двигателях предусмотрено специальное смотровое окно, у рио такого окна нет . Видимо завод в цепи уверен. Чтобы добраться до натяжителя придется снимать клапанную крышку.

После того как клапанная крышка снята, многие предлагают проверить состояние цепи по ее провисанию. Но этот способ не показательный.

Смотрим насколько выдвинулся натяжитель.

Вам нужно найти такое положение, в котором можно будет увидеть натяжитель цепи. Он расположен в левой части двигателя ближе к моторному щиту.

Пошаговая инструкция по замене

Работы по замене удобно выполнять на смотровой яме, подъемнике или эстакаде. Автомобиль нужно поставить на ручной тормоз и зафиксировать колеса, чтобы исключить движение авто.

Инструменты

Из инструментов и материалов необходимо приготовить:

• набор накидных ключей и головок;
• набор гаечных ключей;
• плоскую отвертку;
• опоры под двигатель;
• динамометрический ключ;
• домкрат;
• расходные материалы (ремень, натяжной ролик).

Приобретать следует только оригинальные расходные материалы, это избавит от неприятных сюрпризов из-за некачественных деталей. Если причиной замены являются следы масла, нужно устранить причину появление пятен.

Этапы

Снятие:

1. Сначала снимается переднее правое колесо, затем защита с правой стороны двигателя.
2. На следующем шаге нужно снять приводные ремни с навесного оборудования, ослабив их натяжение.
3. Открутив болты крепления, нужно снять корпус картера сцепления.
4. Провернув коленвал по часовой стрелке, необходимо совместить установочные метки.
5. Далее следует ослабить крепежный болт шкива коленчатого вала. Для этого нужно зафиксировать коленвал от проворачивания, например, с помощью плоской отвертки, вставив ее между картером и зубьями.
6. После этого следует полностью выкрутить болт крепления вместе с шайбой и снять шкив коленвала.
7. Чтобы открыть шестерню вала, нужно демонтировать дистанционную шайбу.
8. Далее нужно демонтировать помпу.
9. Затем следует открутить крепежные болты и демонтировать нижнюю защитную крышку.
10. Далее нужно проверить, чтобы звездочка на распредвале была совмещена с установочной меткой ГБЦ.
11. Ослабив болты натяжения, нужно отвести его в сторону и немного затянуть болты.
12. Далее снимаем ремень ГРМ. При повторном использовании изделия следует поставить метки, показывающие направление его вращения.

ГРМ без защитного кожуха

Установка:

1. Перед установкой нужно проверить совмещение всех установочных меток, а также звездочки на распределительном валу с меткой на ГБЦ.
2. Натяжение ремня следует начинать с шестерни коленчатого вала в направлении против часовой стрелки.
3. Ослабив болт натяжного ролика, нужно дать ему сработать.
4. Затем следует затянуть болты натяжителя с усилием 20-27 Нм.
5. Далее нужно проверить натяжение ремешка.
6. Затем снова проверить совмещение меток.
7. Сборку необходимо осуществлять в обратном порядке.

После завершения процедуры замены ремня ГРМ следует проверить работоспособность автомобиля.

Артикулы деталей цепи грм

• Производитель : HYUNDAI-KIA
• Артикул : 243212B000
• Номер аналога : 243212B200
• Кол-во на машину : 1

Дополнительная информация : Цепь под номером 243212B200 считается усиленной. На практике какой-то разницы не замеченно. Для двигателя 1.4 и 1.6 одинаковая. Очень много контрафакта.

• Производитель : HYUNDAI-KIA
• Артикул : 2441025001
• Номер аналога : 2441025000,244102B000
• Кол-во на машину : 1

Дополнительная информация : Одинаковый для двигателя 1.4 и 1.6. На рынке очень много контрафакта.

• Производитель : HYUNDAI-KIA
• Артикул : 244312B000
• Номер аналога : 244312B001
• Кол-во на машину : 1

Дополнительная информация : Одинаковый для двигателя 1.4 и 1.6

Успокоитель цепи грм (со стороны натяжителя)

• Производитель : HYUNDAI-KIA
• Артикул : 244202B000
• Кол-во на машину : 1

Дополнительная информация : Одинаковый для двигателя 1.4 и 1.6

Шестерня выпускного распредвала

• Производитель : HYUNDAI-KIA
• Артикул : 242212B000
• Кол-во на машину : 1

Муфта впускного распредвала CVVT

• Производитель : HYUNDAI-KIA
• Артикул : 243502B010
• Номер аналога : 243502B000
• Кол-во на машину : 1

Дополнительная информация : Одинаковая для двигателя 1.4 и 1.6.

Ресурс цепи. Миф и реальность

На прошлом поколении широкое распространение получил миф о ресурсе 150 000 км. Заблуждение повторяли даже уважаемые ютуб каналы. Выходит новое поколение и старая байка продолжает жить. Давай разбираться.

Желание поменять цепь обычно появляется после появления постороннего шума при работе двигателя и похода в интернет. Самый распространенный пример и реальная причина шума на видео.

После интернета велика вероятность убедиться в необходимости замены. Большинство контента создают дилетанты не понимающие суть проблемы.

Далее обычно поездка в сервис. Здесь как повезет. Если ребята нормальные и работы достаточно, скорей всего объяснят истинную причину.

Когда работы мало, знающие причину, вашу просьбу вероятней удовлетворят. Хотели заменить цепь, пожалуйста.

Главное правило: жаловаться на проблему. Не нужно говорить мастерам, что делать! Менять цепь в данной случае возьмется только механик, не знакомый с проблемой.

После замены высока вероятность получите цепь с ресурсом 150-200 тыс.км.

Почему? Посмотрим статистику, какие бренды используют при замене. Оригинал 72%, аналоги всего 28%.

Далее посмотрим мотор 1.6, пробеги когда меняют цепь. Данные возьмем с 2011 года, напоминаю что цепь одинаковая.

Вертикальная ось — сокращение от пробега тыс.км, горизонтальная — процент от общего количества замен.

Видим чаще всего замена происходит на пробеге 300-500 тыс.км. До 200 тыс.км. 12%. Двенадцать процентов довольно много. Откуда берется такая цифра?

Как упоминал ранее, часть владельцев насмотревшись и наслушавшись страшилок, действительно производят замену до 200 тыс.км. Другая довольно распространенная причина, скрученные пробеги искажающие статистику. Обычно скручивают ровно вдвое. Поэтому в данной группе много автомобилей реальный пробег которых больше.

Приближаемся к моменту истины. Смотрим пробеги повторной замены. Здесь учитываются только цепи установленные в мастерских. Без учета установленых на заводе!

Пробег повторной замены

Картина меняется кардинально. Внимание: 75% всех работ происхоид до 200 тыс.км. Ошибка? Мы уже знаем, в большинстве случаев ставят оригинал, тогда почему ситуация резко изменилась?

Все просто, контрафакт. Оригинал нужно уметь и суметь купить, такова реальность рынка запчастей.

Подведем итоги: Ресурс настоящей оригинальной цепи составляет 300-500 тыс.км. Аналоги и контрафакт ходят 140-200 тыс.км

Признаки изношенной цепи

Выявить на Киа Рио изношенную цепь можно по следующим признакам:

• нестабильная работа мотора на холостом ходу, в том числе с проявлением грубых толчков;
• посторонние металлические звуки из подкапотного пространства, особенно в момент запуска мотора, когда давление масла еще не достигло рабочего значения;
• недопустимый износ зубьев звездочки или предельный выступ натяжного механизма – определяется после демонтажа защитного кожуха ГРМ;
• изменение характеристик, определяемых датчиком фазы (будет гореть чек);
• в момент запуска мотора высвечивается сигнал Сhek Engine или же ДВС вообще не заводится;
• отмечается потеря общей тяги мотора, рост потребления топлива и снижение динамики.

Когда менять цепь ГРМ

Замена цепи ГРМ на Киа Рио не обозначена в регламенте технического обслуживания. При этом средний показатель срока службы до момента замены составляет сто пятьдесят тысяч километров пробега.

Двигатель КИА Рио Х Лайн 1.6 характеристики

Все параметры КИА Рио Х Лайн 1.6 указаны в таблице. А под ней мы дали краткое пояснение.

Марка	G4FG
Производство	Beijing Hyundai Motor Co.
Блок цилиндров	Алюминий
Число цилиндров	4
Число клапанов	4
Питание	Инжектор
Объем	1 591 см³
Диаметр цилиндра	77 мм
Ход поршня	85.4 мм
Степень сжатия	10.5 ед.
Мощность	121-132 л. с.
Крутящий момент	150-163 Нм
Экологические нормы	Евро 5

У мотора рядная компоновка и 16 клапанов – по 4 на каждый цилиндр. Мощность колеблется в пределах 121-132 л. с., причем на KIA Rio X-Line он выдает 123 л. с. на 6 300 об., дополняя это крутящим моментом в 151 Нм на 4 850 об. Этот мотор доступен во всех комплектациях, как с механикой, так и с автоматом.

Расход топлива для такого движка, согласно заводским данным, составляет от 5.4 до 8.9 литров.

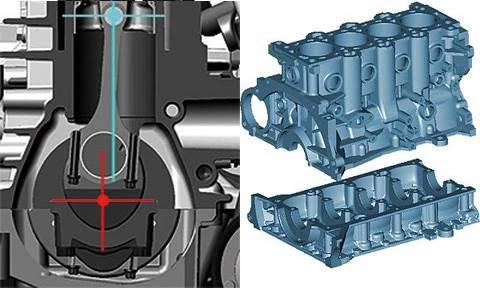

Конструкция двигателя серии Gamma

Двигатель бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с двумя распределительными валами.

Двигатель с индексом G4FC в моторном отсеке одного из первых Солярисов.6 главных проблем двигателя ВАЗ 1.6

В верхней части головки блока цилиндров установлены два распределительных вала. Один вал приводит впускные клапаны газораспределительного механизма, а другой — выпускные. Особенностью конструкции распределительного вала является то, что кулачки напрессованы на трубчатый вал. Клапаны приводятся в действие кулачками распределительного вала через цилиндрические толкатели. Привод распределительных валов — цепью от звездочки на носке коленчатого вала. Использован гидромеханический натяжитель цепи. На двигателях разных поколений применяется система регулирования фаз газораспределения, то есть изменения момента открытия и закрытия клапанов. У двигателей поколения Gamma I происходило изменение положения распределительного вала впускных клапанов, а на втором поколении – на обоих распределительных валах.

Система питания двигателя – распределенный впрыск топлива. На каждой свече установлена индивидуальная катушка зажигания.

Отзывы

Если просмотреть отзывы о двигателе КИА Рио Х Лайн 1.6, то можно выделить несколько сильных и слабых сторон.

Плюсы

• Достаточно мощный при умеренном расходе
• Простота в обслуживании
• Не является проблемным
• Доступная цена запчастей.

Минусы

• Необходимость регулировки клапанов
• Вибрации в среднем диапазоне оборотов (особенность мотора)
• Шумовой фон
• Задиры в цилиндрах.
