Киа Спектра: замена задних колодок

Особенности тормозного механизма на задней паре колес Киа Спектра

Рабочая система торможения устроена с диагональным разделением контуров. Один отвечает за механизмы тормоза правого переднего и левого заднего колес. Второй – за оставшуюся пару. В случае отказа одной диагонали, функцию торможения способна выполнить вторая рабочая пара.

Механизмы тормозов задней пары колес автомобиля Киа Спектра барабанного типа. Предусмотрена авторегулировка зазора от барабана до тормозных колодок посредством специального механизма. Они приводятся в движение гидравлическим цилиндром с двумя поршнями.

тормоз

Замена тросов привода стояночного тормозаЗамена рычага привода стояночного тормозаЗамена тросов привода стояночного тормоза Тросы привода стояночного тормоза заменяйте при их чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях и потере подвижности.

усилитель тормозов

Замена вакуумного усилителяВакуумный усилитель тормозов представляет собой сложную трудноразбираемую конструкцию. Для его ремонта требуются квалифицированный персонал и специальное оборудование. Кроме того, усилитель представляет собой устройство, непосредственно влияющее на безопасность движени.

Особенности задних колодок на модели Киа Спектра

Замена задних тормозных колодок актуальна при следующих обстоятельствах:

• снижение толщины фрикционных накладок до уровня ниже возможного, то есть если они стали тоньше 1,0 миллиметра;
• при замасленности поверхности накладок;
• при выявлении борозд, трещин, сколов и прочих повреждений на фрикционных накладках тормозных колодок;
• если крепление их ослабло, и накладка неплотно соединяется с основанием.

Для снижения риска при обслуживании и эксплуатации тормозов на Киа Спектра, стоит придерживаться следующих простых рекомендаций:

• во-первых, ни в коем случае не используйте горючее (бензин, дизель), а также какие бы то ни было смеси-растворители для очистки тормозов и маслянистых пятен на них, помните, что при выявлении таковых необходима замена;
• во-вторых, заменяться должны одновременно касаться оба задних элемента независимо от степени изношенности или состояния второго;
• в-третьих, не меняйте какие бы то ни было колодки между собой, такие манипуляции могут спровоцировать эффект, при котором торможение будет осуществляться неравномерно.

Замена задних тормозных колодок на автомобиле Киа Спектра производится при помощи таких приспособлений:

• для демонтажа колеса необходим гаечный ключ;
• плоская и крестообразная отвертки;
• пассатижи (обычные и раздвижные).

Сама процедура несложная, тем более, если следовать пошаговой инструкции и посмотреть тематическое видео. Алгоритм проведения замены тормозных колодок:

1. Поставить машину на 1-ю скорость и подставить клинья для упора с обеих сторон под колеса спереди для безопасности проведения работ.
2. Опустить до самого упора рычаг стояночного (так называемый ручник) тормоза.
3. Скрутить и снять колесо.
4. Определить уровень тормозной жидкости в бачке, если он достигает иди близок к максимальной черте, необходимо частично отобрать ее. Так предотвратим ее расплескивание.
5. Снять барабан тормозов.
6. Демонтировать пружинку авторегулировки зазора.
7. Поддеть плоской отверткой или аналогичным инструментом и снять стяжные пружины.
8. Снять заднюю колодку.
9. Отключить разжимной рычаг, от троса ручного тормоза.
10. Демонтировать разжимную планку отвечающего за регулировку зазора механизма.
11. Снять вторую тормозную колодку.
12. Вынуть стопорные шайбы, удерживающие пальцы разжимного рычага и вынуть сам палец.
13. Нанести тугоплавкую смазку, предназначенную для обработки тормозов, на места активного трения колодок.
14. При помощи раздвижных пассатижей сжать поршни цилиндра.
15. Установить колодки на место в обратном порядке. При этом механизм автоматической регулировки зазора необходимо привести в первоначальное положение.
16. Поставить барабан в штатную позицию.

Замена окончена. Для того чтобы откорректировать зазор до требуемых параметров между элементами тормозного механизма задних колес, необходимо выжать педаль тормоза от 10 до 15 раз. Каждый раз должен отчетливо слышится щелкающий звук авторегулятора. Когда щелканье не раздается, зазор отрегулирован. Поле этого можно вернуть колесо на свое место.

Когда замена полностью проведена, необходимо отладить стояночный тормоз, видео об этом можно легко найти в сети.

неисправности тормозной системы, их причины и способы устранения

тормозной цилиндр

Замена бачка главного тормозного цилиндраЗамена главного тормозного цилиндраЗамена бачка главного тормозного цилиндра Вам потребуются: пассатижи, отвертка с крестообразным лезвием. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите воздушный фильтр и воздухоподводящи.

шлангов и трубок гидропривода тормозов

Замена тормозных шланговЗамена тормозных трубокЗаменяйте шланги и трубки, если на них обнаружены повреждения. Кроме того, рекомендуем в профилактических целях заменять шланги через каждые 100 тыс. км пробега или 5 лет эксплуатации автомобиля .

Раздел Тормозная система

Замена тормозных колодок тормозного механизма заднего колеса Kia Spectra 2000-2011

Минимально допустимая толщина фрикционных накладок тормозных колодок составляет 1,0 мм.

Заменяйте колодки в следующих случаях:

– толщина фрикционных накладок меньше допустимой;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– на накладках глубокие борозды и сколы.

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.

Колодки заменяйте одновременно в тормозных механизмах обоих задних колес.

Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом – это может привести к неравномерному торможению.

Вам потребуются: ключ для гаек колес, пассатижи или отвертка с плоским лезвием, отвертка с крестообразным лезвием, раздвижные пассатижи.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на верхней метке или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

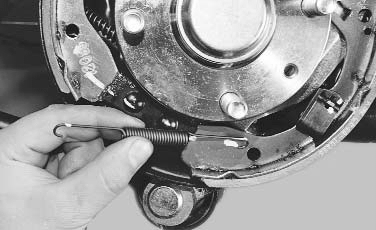

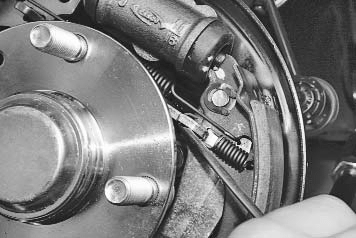

6. Снимите пружину с разжимной планки механизма автоматической регулировки зазора.

7.  и извлеките пружину из тормозной колодки.

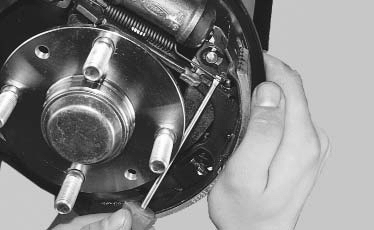

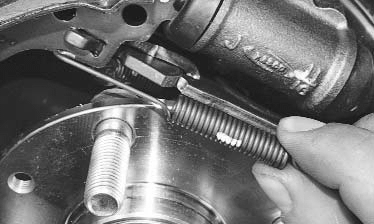

8. Отверткой или бородком подцепите верхнюю стяжную пружину.

При пользовании пассатижами или отверткой будьте осторожны. Рекомендуем работать с помощью специальных клещей для снятия стяжных пружин.

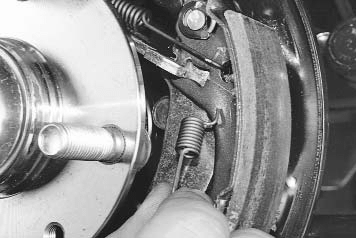

10. Аналогичным образом снимите нижнюю стяжную пружину.

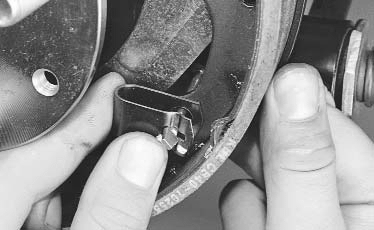

11. Удерживая хвостовик опорной стойки, нажмите на пластину, поверните ее на 1/4 оборота.

12. снимите пружинную пластину.

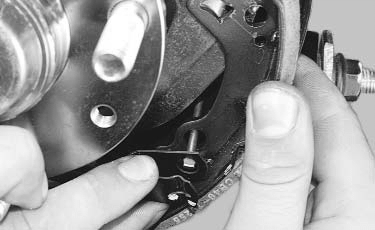

13.  и опорную стойку задней колодки.

14. Аналогичным образом снимите пружинную пластину передней тормозной колодки.

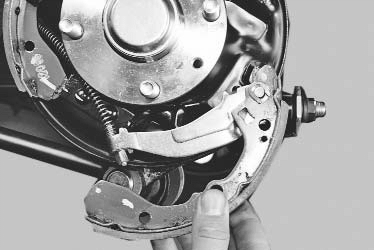

15. Снимите заднюю тормозную колодку.

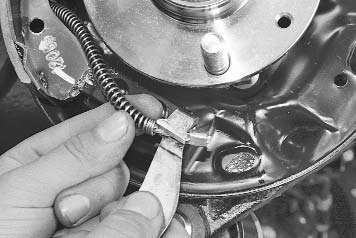

16. и отсоедините разжимной рычаг от троса стояночного тормоза.

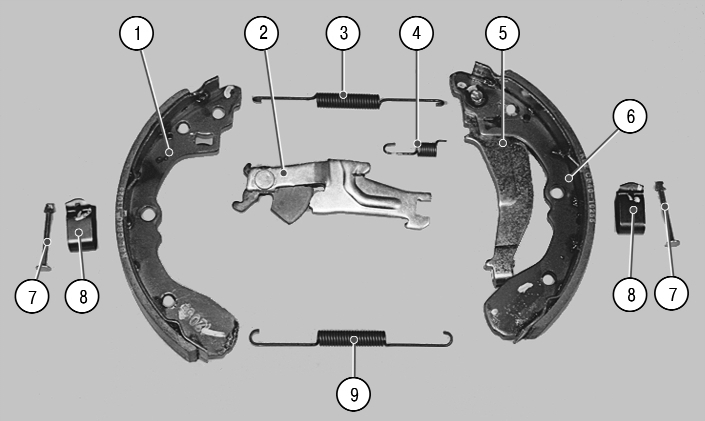

Так выглядят детали тормозного механизма заднего колеса (на фото показаны детали тормозного механизма c левой стороны): 1 – передняя тормозная колодка; 2 – распорная планка; 3 – верхняя стяжная пружина; 4 – пружина разжимной планки; 5 – разжимной рычаг; 6 – задняя тормозная колодка; 7 – опорные стойки колодок; 8 – пружинная пластина; 9 – нижняя стяжная пружина.

17. Снимите разжимную планку механизма автоматической регулировки зазора и переднюю тормозную колодку.

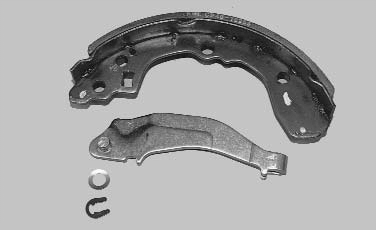

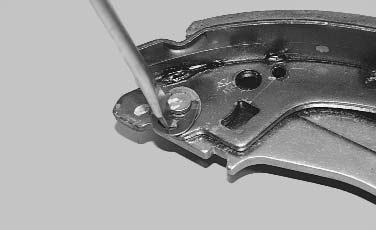

18. Снимите стопорную и опорную шайбы с пальца разжимного рычага.

19.  и извлеките палец разжимного рычага из колодки.

20. На места трения передней и задней тормозных колодок о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.

Детали распорной планки и регулятора левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма – не перепутайте их!

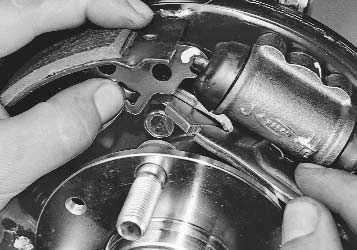

21. Раздвижными пассатижами сожмите поршни тормозного цилиндра и установите тормозные колодки в обратном порядке, устанавливая при этом механизм автоматической регулировки распорной планки в то положение, в котором он находился перед снятием.

Учтите, что при утапливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

22. Установите тормозной барабан.

23. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

24. Установите на место колесо. Проверьте легкость его вращения.

25. Аналогично замените тормозные колодки тормозного механизма другого колеса.

26. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза» ).

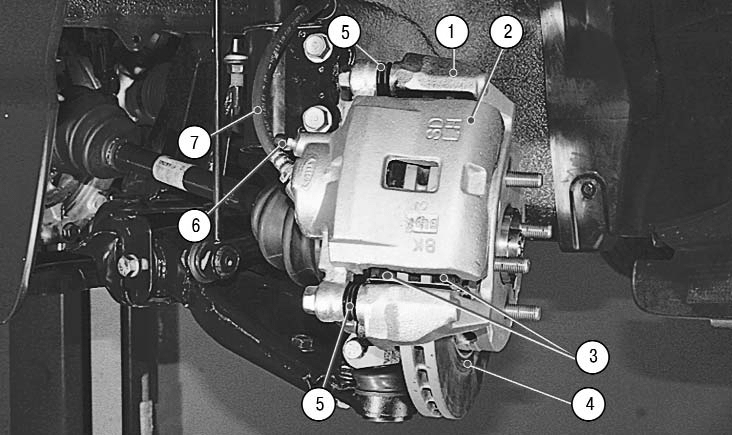

механизмы передних колес

Замена тормозных колодок тормозных механизмов передних колесЗамена суппорта переднего тормозного механизмаЗамена тормозного дискаЗамена тормозных колодок тормозных механизмов передних колес Проверяйте состояние тормозных колодок при каждом техническом обслуживании.Тормозные колодки необходимо.

Руководства по ремонту Киа Спектра: замена тормозного барабана

Тормозной барабан снимают для замены при повреждении или износе его рабочей по­верхности, для контроля состояния тормоз­ных механизмов, замены тормозных колодок и рабочих цилиндров.

ПОЛЕЗНЫЙ СОВЕТ

Работу выполняйте на автомобиле с выве­шенными задними колесами (на подъемнике или автомобиле, установленном домкратом на опоры).

Вам потребуются: ключ для гаек колес, отвертка с крестообразным лезвием, мон­тажная лопатка (две), штангенциркуль.

1. Включите I передачу и установите упор­ные бруски под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомо­биль расторможен).

3. Снимите заднее колесо.

4. Смочите зазор между барабаном и фланцем ступицы какой-либо легкопрони-кающей жидкостью (керосин, WD-40 и т.п.).

5. Выверните стопорный винт.

6. . и снимите тормозной барабан.

7. Если барабан нельзя снять усилием рук сбейте его молотком, используя в качестве проставки деревянный брусок.

8. Измерьте штангенциркулем диаметр ра­бочей поверхности. Если диаметр превыша­ет предельно допустимый, барабан подлежит замене.

На автомобилях, оснащенных ABS, предель­но допустимый диаметр тормозного бараба­на составляет 205,2 мм, на автомобилях без ABS — 182 мм.

ПРЕДУПРЕЖДЕНИЕ

Тормозные барабаны заменяйте парами (ле­вый и правый одновременно).

9. Аналогично снимите и проверьте правый тормозной барабан.

10. При установке прежнего барабана сни­мите напильником буртик на рабочей поверх­ности барабана, образовавшийся в результа­те износа.

11. Сведите тормозные колодки двумя мон­тажными лопатками.

12. Установите барабан в порядке, обрат­ном снятию. Предварительно зачистите от кор-розии посадочный поясок ступицы, смажьте его графитной смазкой или смазкой ЛСЦ-15.

13. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки. На стоящем на земле автомобиле два-три раза нажмите на педаль тормоза чтобы подвести колодки к барабану.
