Как заменить задние тормозные колодки Киа Рио-3

Срок службы деталей

«Башмаки», по своей сути, — расходник тормозной системы машины. Они быстро стираются от трения при торможении, а также от внешних негативных факторов. Большая ошибка считать, что их заменяют только лишь после определенного количества км или со строгой периодичностью во времени.

По данным «Киа», при средней нагрузке, колодки способны выдержать до 30-40 тыс. км. Но осмотр лучше проводить каждые 15 тыс. км.

Детали изнашиваются по-разному: передние стираются быстрее, чем задние. А все потому, что во время торможения сперва включаются передние тормоза, и лишь потом срабатывают задние.

Процесс замены

Для замены понадобиться: домкрат и упоры, ключ или трещотка с головкой на 14, смазка для тормозных механизмов, комплект новых передних колодок.

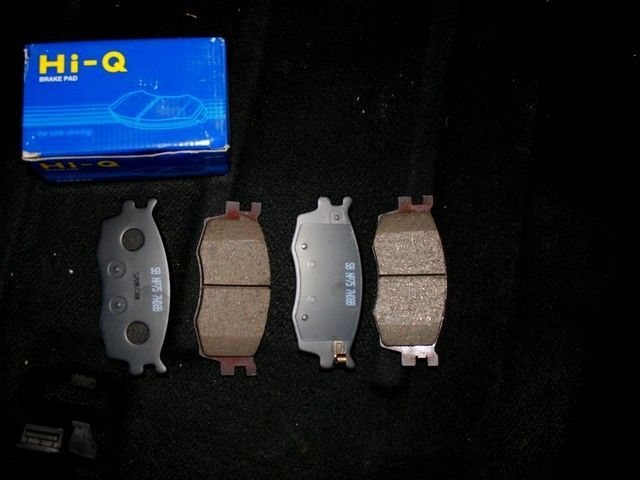

Были куплены вот такие вот тормозные колодки.

Передние и задние дисковые колодки меняются довольно просто и легко, поскольку при разработке Киа Рио этот нюанс учли производители и сделали максимально доступным для рядового человека. Рассмотрим пошаговый процесс замены передних тормозных колодок.

Процесс замены тормозных колодок Киа Рио

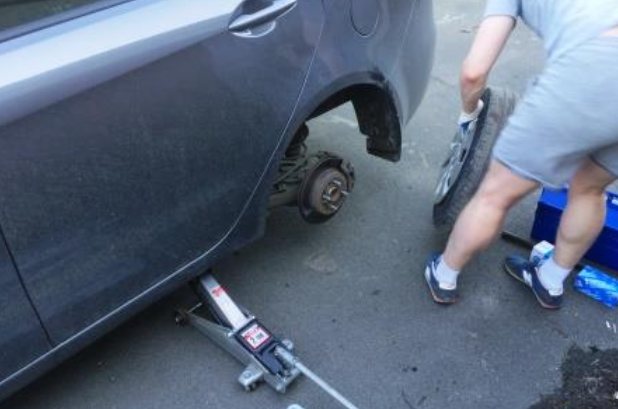

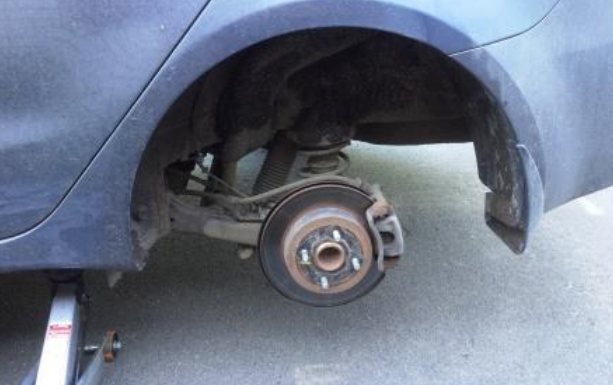

Конечно, все начинается с простого, снятия колеса. При этом, можно мысленно, про себя или если нет никого рядом, укрыть матом шиномонтаж, который затянул болты по самое не могу и конечно не смазав их.

Демонтируем зажимной механизм суппорта.

Устанавливаем колесо. Прокачиваем тормоза.

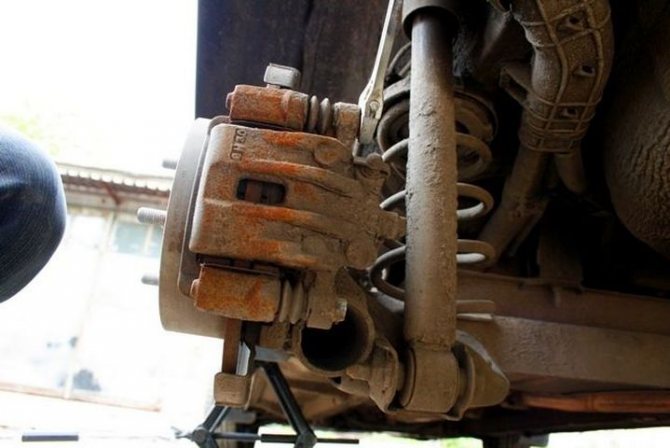

Откручиваем крепления суппорта.

Пригоняем автомобиля в удобное для замены колодок место. Далее выворачиваем колесо, домкратим, снимаем колесо.

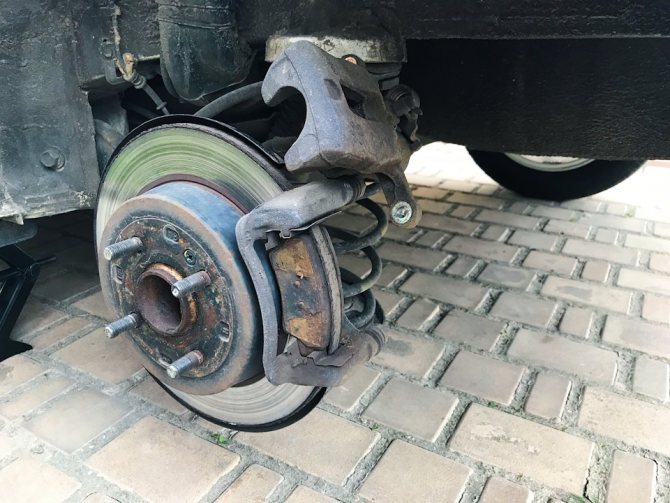

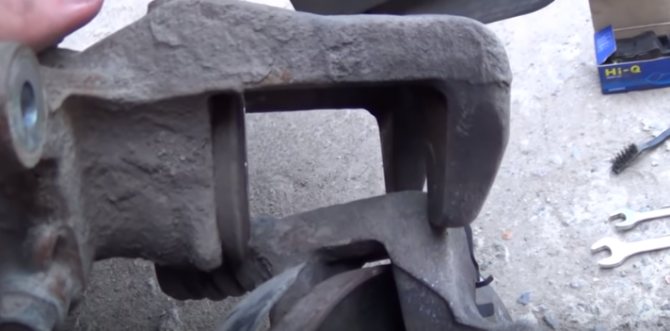

Теперь, когда все свободно и ослаблено, можно снять суппорта.

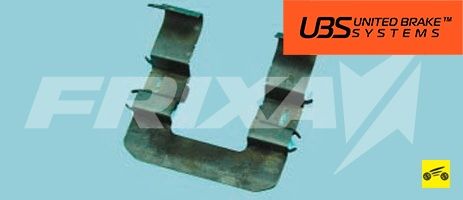

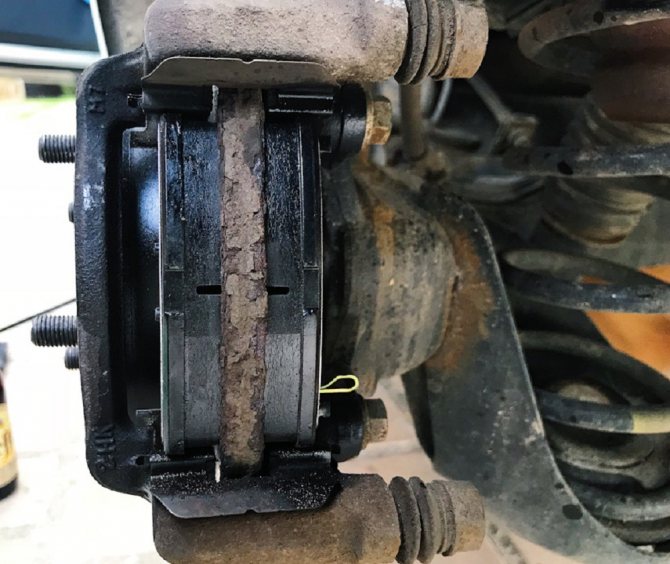

Устанавливаем новые колодки, устанавливаем вместе с изогнутыми металлическими пластинами. Они должны быть с внутренней стороны.

Очищаем суппорт от грязи.

После того как всё установлено. Надеваем колесо. Внимание. После того как машина опустится на землю нужно будет прокачать тормоза.

Плотно фиксируем колодки.

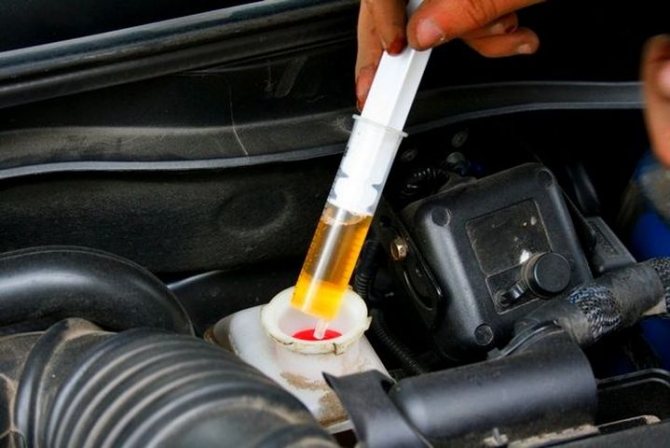

При вдавливании суппорта, использую шпиц откачиваем лишнею ТЖ (при необходимости).

Принцип замены передних и задних тормозных колодок дисковой тормозной системы идентичны.

Выбор колодок

Выбор тормозных элементов на Киа Рио довольно непростой. Многие производители аналогов предлагают широкий ассортимент деталей, что ставит в тупик рядового владельца. Как уже было сказано ранее, колодки и дисковые тормоза на Киа Рио отличаются в зависимости от объёма двигателя. В нашем случае для Solaris передние имеют оригинальный номер — 581014LA00 .

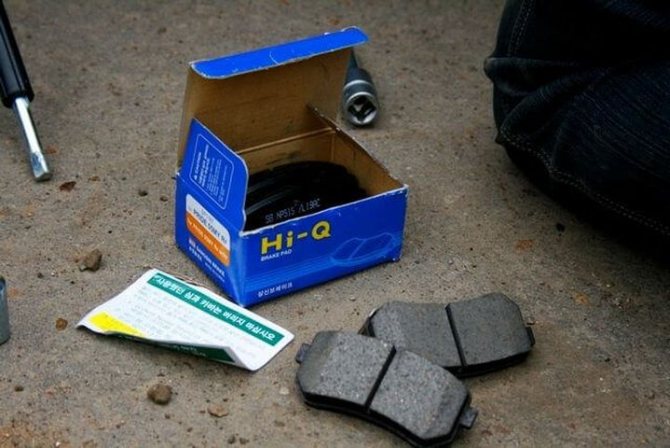

Комплект новых ТК на зад автомобиля.

Дилеры и изготовитель рекомендует устанавливать только оригинал, но, что делать, когда на него не хватает денег. Человек начинает искать способы сэкономить и находит ряд аналогов, от дешевого варианта до дорогих запасных частей. Рассмотрим, какие же бывают тормозные колодки на Киа Рио

Руководства по ремонту Киа Рио: замена тормозных колодок тормозного механизма переднего колеса

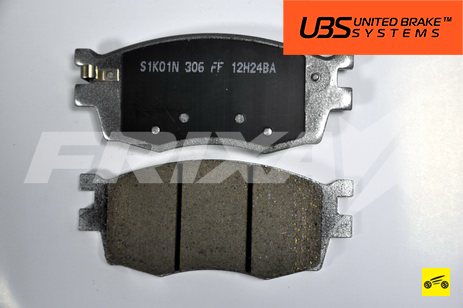

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Передние колодки HANKOOK FRIXA для Kia Rio имеют маркировку FPK01N.

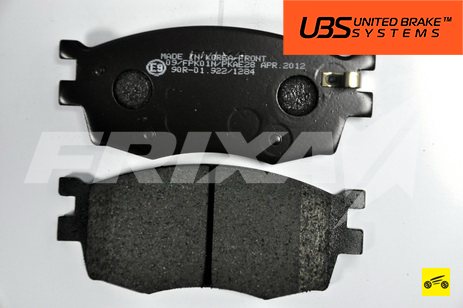

Передние колодки HANKOOK FRIXA тюнинговой серии S1 для Kia Rio имеют маркировку S1K01N.

Проверяйте состояние тормозных колодок при каждом техническом обслуживании.

Тормозные колодки требуют замены при из­носе накладок (минимально допустимая тол­щина фрикционных накладок 2 мм), непроч­ном соединении накладок с основанием, за­масливании рабочих поверхностей, наличии глубоких борозд или сколов.

ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозныеколодкипередних тормозныхмеханизмовтолькокомплек­том— 4шт. (подвенакаждуюсторону).Передзаменойтормозныхколодокпроверь­теуровеньтормознойжидкостивбачкеглав­ноготормозногоцилиндра.Еслиуровень близоккметке«MAX»,необходимооткачать частьжидкости(например,медицинским шприцемилирезиновойгрушей),потому чтопослезаменыизношенныхколодокно­вымиуровеньподнимется.
Вам потребуются:ключи«на14»,«на17»,ключдлягаекколес,большаяотвертка.
1. Ослабьте затяжку гаек крепления левого переднего колеса, подложите под задние ко­леса противооткатные упоры («башмаки»).

С помощью домкрата приподнимите перед­нюю часть автомобиля, установите на надеж­ные опоры, снимите левое переднее колесо.

2. Ослабьте затяжку болта крепления нижне­го направляющего пальца суппорта, удерживая палец от проворачивания вторым ключом.

3. . и выверните болт.

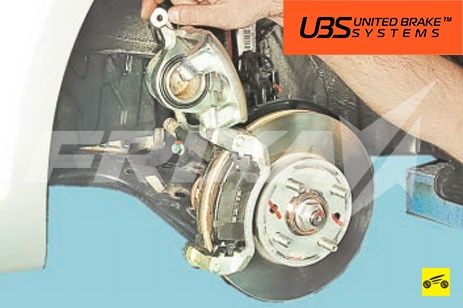

4. Поднимите суппорт вверх.

5. . и снимите наружную.

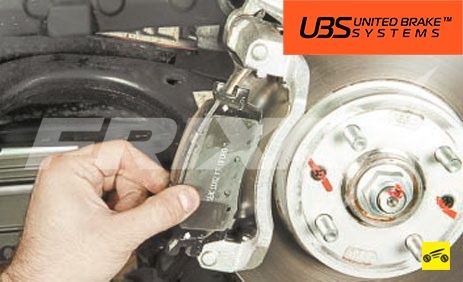

6. . и внутреннюю тормозные колодки.

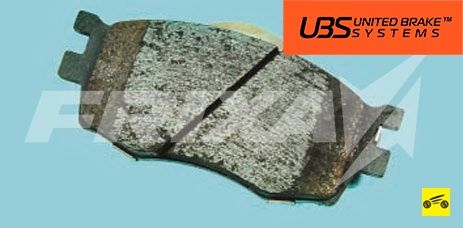

Так выглядиттормознаяколодкапереднего тормозногомеханизма.Тормозныеколодки переднихтормозныхмеханизмоводинаковы поформеиобозначеныодинаковымиката­ложныминомерами.

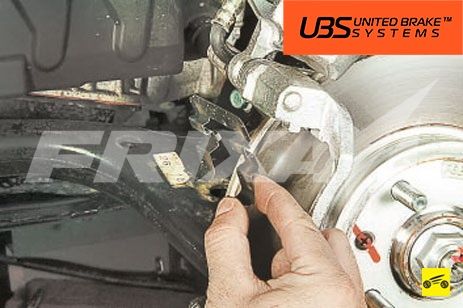

7. Снимите прижимные пружины колодок и осмотрите их.

Деформированные илисильнокорродиро­ванныепружинызамените.

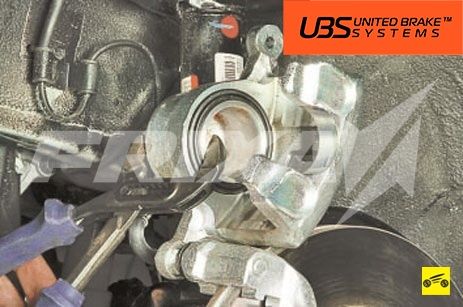

8. С помощью раздвижных пассатижей утопите поршень до упора в дно рабочего цилиндра.

ПОЛЕЗНЫЕ СОВЕТЫ
При каждойзаменетормозныхколодок вобязательномпорядкепроверяйтесостоя­ниезащитныхрезиновыхчехловнаправляю­щегопальцаиперемещениесуппортаотно­сительнонаправляющейтормозныхколодок.Еслиперемещениезатруднено,смажьтекон­систентнойсмазкойнаправляющиепальцы суппорта.

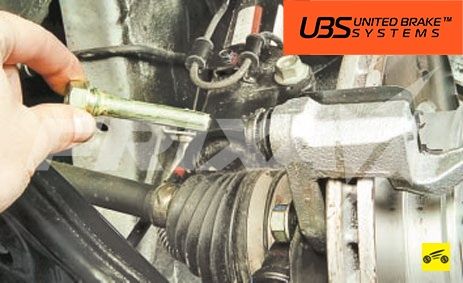

Для этогоизвлекитенаправляющийпалец,смажьтеегоконсистентнойсмазкой,азатем смажьтесмазкойзащитныйчехолпальца.Аналогичносмажьтевторойнаправляющий палециегочехол.
Установите направляющиепальцывпоряд­ке,обратномснятию.
Замените защитныечехлынаправляющих пальцев,еслионизатвердели,деформиро­ваныилинадорваны.
9. Установите тормозные колодки в порядке, обратном снятию.

10. Аналогично замените тормозные ко­лодки тормозного механизма правого перед­него колеса.

11. Проверьте и при необходимости вос­становите уровень тормозной жидкости в бач­ке главного тормозного цилиндра.

ПОЛЕЗНЫЕ СОВЕТЫ
Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы бу­дете неприятно поражены низкой эффектив­ностью тормозов, хотя колодки установлены фирменные. Тормозные диски тоже изнаши­ваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, что­бы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эф­фективность тормозов. Старайтесь не тормозить резко хотя бы пер­вые 100 км. При сильном нагреве неприработанных колодок верхний слой.

Меняем колодки тормозные передние Киа Рио

Автомобили этой модели второго(2005, 2006, 2007, 2008, 2009, и 2010 модельные годы) и третьего (2011, 2012, 2013, 2014, 2015, 2016 модельные годы) поколений имеют похожую конструкцию передних тормозов. Замена передних тормозных колодок Киа Рио 3 существенно не отличается от аналогичной процедуры на автомобиле второго поколения. Поэтому данным руководством могут пользоваться владельцы обеих модификаций авто.

Итак, ставим автомобиль на ровную поверхность, включаем стояночный тормоз и подкладываем противооткатные упоры под обе стороны задних колёс чтобы предотвратить его перемещение. Отпускаем балонным ключом гайки переднего колеса на котором будем проводить работу. Затем поднимаем автомобиль при помощи домкрата и, полностью отвернув гайки снимаем переднее колесо.

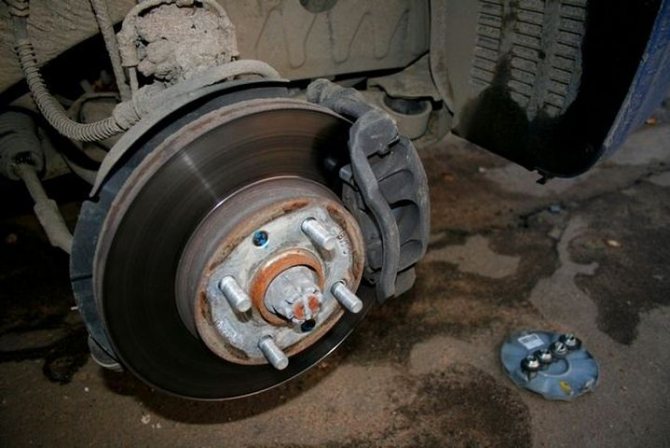

Переднее колесо Киа Рио

Для дополнительной безопасности лучше подложить под автомобиль что-то, чтобы не оставлять его только на домкрате, к примеру снятое колесо. Гайки нужно положить в надёжное место чтобы не потерять. Прежде чем снимать колесо, нужно убрать пластмассовый колпак если он присутствует.

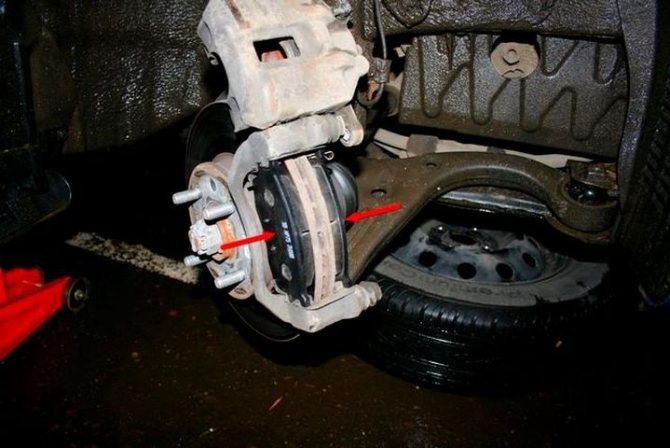

После того как переднее колесо удалено мы можем увидеть тормозной суппорт Киа Рио, поворотный кулак и другие детали подвески. Суппорт крепится к кронштейну при помощи двух болтов, которые находятся на его задней стороне, обращённой к мотору автомобиля. Ослабьте верхний болт, поворачивая его по часовой стрелке если смотреть снаружи автомобиля. Затем ослабьте нижний болт, выкрутите полностью оба и отложите их в надёжное место.

Поворотный кулак Kia Rio

Теперь необходимо вынуть тормозной суппорт из кронштейна и осторожно оставить его в таком положении чтобы не повредить тормозной шланг. Удалите старые передние тормозные колодки при помощи отвёртки, предварительно сделав отметку о том где находился индикатор износа. Если ваш комплект новых колодок включал прижимные пластинки, то удалите старые из кронштейна.

Для того чтобы передние тормоза работали легко и плавно направляющие суппорта Киа Рио должны быть хорошо смазаны специальной смазкой для тормозных механизмов. Такая смазка не боится высоких температур, не высыхает и адаптирована для работы в условиях сильного трения.

Потяните верхнюю и нижнюю шпильку из их резиновых пыльников и нанесите на них тонкий слой тормозной смазки прежде чем устанавливать их обратно. Направляющая суппорта должна свободно заходить на место, для её установки не применяйте дополнительного инструмента и не забивайте её внутрь.

Будьте осторожны с резиновыми пыльниками не повредите их, если на них уже имеются повреждения, их нужно немедленно заменить.

Направляющая суппорта Kia Rio

Чтобы установить в кронштейн новые более толстые тормозные колодки необходимо сжать тормозной цилиндр Киа Рио. Для этого нам пригодится специальное приспособление для сжатия тормозных цилиндров. Если такого приспособления под рукой нет, можно использовать рычаг из деревянного молотка и монтировки или просто зацепив цилиндр за новые колодки, установленные на свои места, потянуть суппорт на себя.

Инструмент для сжатия тормозных цилиндров

Очищаем тормозной суппорт Киа Рио от загрязнений и пыли от старых колодок. Устанавливаем новые тормозные колодки в их посадочные места так чтобы они плотно прилегали к тормозному диску с обеих сторон. Если на новых колодках есть датчик износа, установите его таким же образом как он был установлен на предыдущих.

Следите чтобы смазка не попадала на рабочие поверхности колодок, в этом случае эффективность торможения будет снижена в несколько раз!

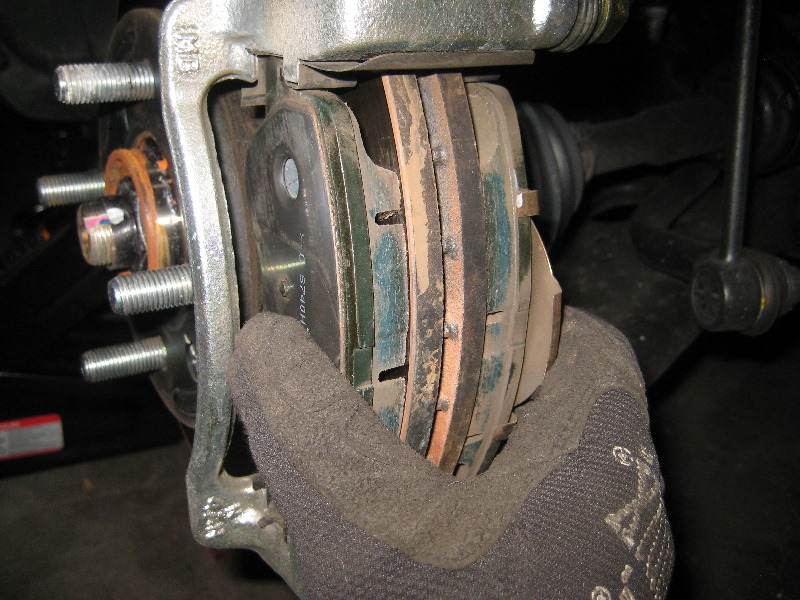

Тормозной Суппорт Kia Rio

Установите болты крепления суппорта на свои места и затяните их равномерно и поочерёдно. Дважды проверьте что они надёжно затянуты. Установите колесо в порядке обратном снятию, после чего опустите машину и надёжно затяните гайки его крепления.

После того как замена тормозных колодок Рио проведена и тормозной цилиндр сжат, уровень жидкости в бачке может значительно увеличиться. Для того чтобы его увидеть открываем капот и смотрим на ёмкость с тормозной жидкостью.

Она находится рядом с лобовым стеклом за аккумуляторной батареей. Если её уровень выше максимума, откачайте лишнюю жидкость используя шприц. Если уровень меньше необходимого долейте необходимое количество. Будьте осторожны, не пролейте тормозную жидкость, она может легко повредить окрашенные поверхности.

Причины износа колодок

На срок жизни детали влияют сразу несколько вещей. Среди них:

• Окружающие условия — климат, качество дороги. Портят колодки любые абразивные материалы. Как крупные, например, щебень, камни, стекла, так и мелкие — песок, пыль или грязь.
• Материал детали.
• Стиль вождения. Они быстрее портятся у водителей, любящих резко притормаживать или ускоряться.
• Поломки тормозной системы. Приближают замену «башмаков» деформированные тормозные диски, постоянный клин направляющих или тормозных поршней, засоры в трубках, тормозная жидкость низкого качества или пузырьки воздуха в ней и т.п.

Поэтому рекомендуется постоянно осматривать тормоза машины.

Какие колодки выбрать

С завода устанавливались оригинальные колодки Hyundai/KIA 58302 1RA30. Стоимость комплекта на данный момент от 2000 рублей. Однако помимо оригинала, можно выбрать и более дешевые аналоги, вполне хорошего качества.

• Allied Nippon ADB32023
• Avantech AV202
• Bosch 0 986 494 557
• Ferodo FDB4387W
• Frixa FPH17R
• LYNXauto BD3620
• Sangsin Brake GP1401
• SCT Germany SP629

Решение экономить на сервисе иногда играет злую шутку с автомобилистами. Поменять самому –верное решение. А вот купить дешёвые колодки, скорее всего будет неправильным. Конечно, на вид они одинаковые. Существенная разница в составе и качестве материала. Оригинальные сделаны качественно и адаптированы под конкретный автомобиль. Основными преимуществами хороших колодок являются:

• Быстрое торможение;
• Большой срок службы;
• Минимальное влияние на тормозные диски и барабаны.

Проще можно сказать, что качественные колодки хорошо тормозят, реже заменяются и не портят поверхность барабанов или дисков.

Поэтому лучший выбор для дисковых и барабанных тормозов — колодки торговых марок Kia и Sangsin.

Эконом вариант приобретения колодок — фирм TRW, TSN, NiBK, Japan Parts, NK, Mando, Asin и Kashiyama.

Кроме двух лучших, качество остальных следует оценивать по стоимости. Чем ниже – тем хуже.

Замена задних тормозных колодок Киа Рио 3: детали процесса

Если на автомобиле необходимо заменить тормозные колодки, у его владельца есть два пути.

Можно самостоятельно выполнить работы по замене тормозных колодок на автомобиле Kia Rio, сэкономив определённую сумму. Или обратиться за помощью к специалистам СТО. Конечно, им необходимо заплатить и цена будет немаленькой.

Но если на чаше весов стоят, с одной стороны деньги, а с другой — своя жизнь и здоровье остальных участников движения, то вопросы должны отпасть сами собой. Жизнь дороже! Поэтому замена передних тормозных колодок Киа Рио 3 должна осуществляться специалистами.

Сегодня коллектив станций технического обслуживания в своём большинстве – это сотрудники с глубокими теоретическими знаниями. Они обладают большим практическим опытом работы с машинами мировых производителей. Ежедневно выполняют работы, связанные с заменой задних и передних тормозных колодок.

На предприятиях используются передовые методы работы и специальный профессиональный инструмент. А также технологическое оборудование зарубежного производства.

Преимуществом специализированных предприятий можно считать наличие собственных площадей и современных способов замены тормозных колодок на Киа Рио.

Обычно стоимость нормо/часа по замене задних и передних тормозных колодок авто Kia Rio на СТО невысокая.

Признаки, указывающие на неполадки тормозной системы

Тормозная система – это самое уязвимое место автомобиля. Поэтому замена задних тормозных колодок Киа Рио 2013 производится довольно часто.

На нестабильную работу тормозов корейского авто Киа Рио указывают следующие признаки:

• на дисках самоходного транспортного средства появляется металлический налёт;
• при нажатии педали тормоза слышен скрип или визг;
• выполняя торможение можно услышать биение по колёсам;
• нестабильность торможения: переходящая от резкой остановки к медленному процессу, или наоборот.

На корейских машинах 2013 года установлены передние дисковые тормоза. Колодки отличаются от аналогов, используемых на автомобилях 2010 года выпуска.

Нужно указывать продавцу название транспортного средства, его серию. В паспорте корейского транспортного средства представлены параметры.

1. Толщина диска: 22 мм.
2. Толщина колодки: 11 мм.

Замена тормозных колодок на автомобиле Kia Rio выпуска 2013 года проводится попарно. Работы выполняются одновременно на обоих колёсах. Рекомендуется использовать колодки исключительно указанной марки. В крайнем случае можно устанавливать запчасти смежников.

Не забывайте, что вновь установленные накладки притираются примерно через 180 — 240 км пробега автомобиля.

После того, как производилась замена задних тормозных колодок Киа Рио 3 некоторое время не следует совершать длительное и резкое торможение.

Замена передних накладок

Сменить передние тормозные колодки на автомобиле Киа Рио несложно. Хотя работа требует определённых знаний и умения. Именно этими качествами обладают мастера специализированных предприятий. В работе важна каждая мелочь:

• надёжней инструмент для замены тормозных колодок;
• смазывающие вещества;
• последовательность выполнения операций.

Когда надо менять колодки?

Деталь состоит из 2 частей: основы из металла, фрикционной накладки. Последняя всегда сделана из материалов, отличающихся высоким коэффициентом трения.

Понять, нужна ли замена задних тормозных колодок «Киа Рио 3», можно так. В них встроены датчики износа — небольшие пластинки из металла. Они находятся в глубине фрикционной накладки. Когда деталь почти стерта, пластинка при езде соприкасается с тормозным диском. Это сопровождается характерным писком.

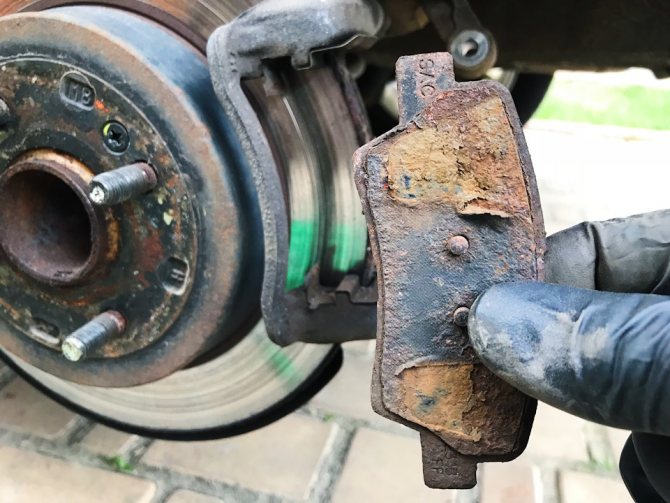

Также износ любых колодок можно не только услышать, но и увидеть. Накладка должна быть толщиной минимум 1-1,2 мм.

Если фрикционный слой изношен неравномерно, то вместе с колодкой придется ремонтировать или вообще ставить новый суппорт.

Порядок замены колодок по шагам

Замена колодок на дисковом и бараном тормозах различается, поэтому рассмотрим оба варианта по отдельности.

Замена на дисковых тормозах

Пошагово:

1. Установите авто на ровной площадке, поставить на первую передачу. Ручник не трогать! Под передние колеса подложить башмаки или клинья.
2. Поднимите капот, и откройте бачок на главном тормозном цилиндре. Проверьте уровень тормозной жидкости. Если близко к максимальной отметке – откачайте грушей.
3. Отпустите гайке на колесе. Полностью не откручивать!
4. Домкратом поднимите авто, открутите болты и снимите колесо.
5. Осторожно, что бы не повредить резиновые уплотнители, очистите суппорт от грязи металлической щеткой и тряпкой.
6. Открутите два болта крепления суппорта. Ключом на 17 или 19 нужно придерживать гайку, на 14 откручивать.
7. Подденьте отвёрткой, извлеките и подвесьте суппорт.
8. Замените колодки.
9. Выньте направляющие суппорта и проверьте смазку, при необходимости смажьте.
10. Проверьте резиновые уплотнители на направляющих и тормозном цилиндре. При необходимости замените.
11. Закрутите (утопите) поршень в цилиндр. Ни в коем случае не бить по нему! Для закручивания можно использовать круглогубцы, ножницы по металлу, ключ от болгарки или дисковой пилы. В тяжелых случаях, если поршень сильно закис, удастся сдвинуть только специальным ключом.
12. Установите суппорт, и закрутите болты.
13. Установите и прикрутите колесо.
14. Опустите машину. И не забудьте окончательно затянуть болты колеса!
15. Переходите на другую сторону машины.

Какие тормозные колодки выбрать для Kia Rio 3?

Журнал «За рулем» для автомобиля этой модели рекомендует фирменные изделия марки Mobis (Hyundai) и Hankook Frixa S1. Оба варианта отличаются немалой ценой, но зато с ними тормоза работают стабильно как при холодном тормозном пути, так и на горячих испытаниях. Также хорошие результаты показывают колодки Bosch 0986494563 и Valeo.

Пошаговая инструкция замены задних тормозных колодок Киа Рио

Внимание: задние колодки следует менять только в комплекте. Недопустимо менять колодки только с одной стороны;

Чтобы самостоятельно выполнить замену задних тормозных колодок вам понадобится следующее:

• Ключи: для снятия колес, а также рожковые на 14 и 17 (можно использовать накидной).
• Домкрат и подставки под колеса (еще их называют – «башмаки»), чтобы автомобиль не покатился.
• Плоская отвертка.
• Шприц и емкость для тормозной жидкости.
• Круглогубцы для «утопления» тормозного поршня (ниже будет рассказано, как это делается).
• Разные мелочи: перчатки, щетка для очистки тормозных механизмов от пыли, тряпка и т.п.



Теперь переходим к самой пошаговой инструкции:

1. Включите 1 передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры под передние колеса.

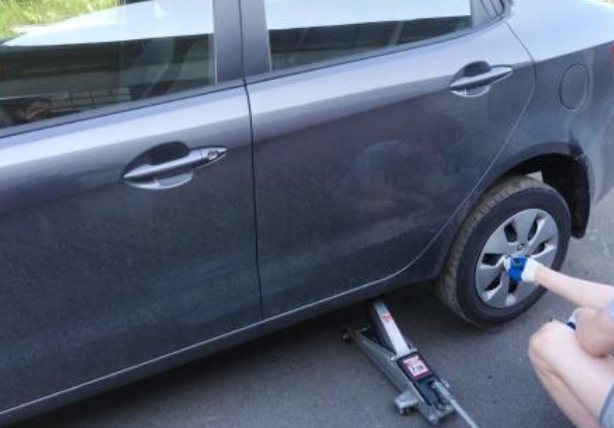

2. Ослабьте затяжку гаек заднего колеса со стороны заменяемых колодок.
3. Поднимите и установите заднюю часть автомобиля на опоры. Окончательно отверните крепежные гайки и снимите колесо.



4. Открутите нижний и верхний крепежные болты направляющих пальцев подвижной скобы суппорта, удерживая пальцы от проворачивания вторым ключом.
5. Так расположены крепежные болты направляющих пальцев скобы суппорта.



6. Снимите подвижную скобу с диска, не отсоединяя тормозной шланги закрепите скобу проволокой на кузове, не допуская скручивания или натяжения шланга и троса стояночного тормоза.

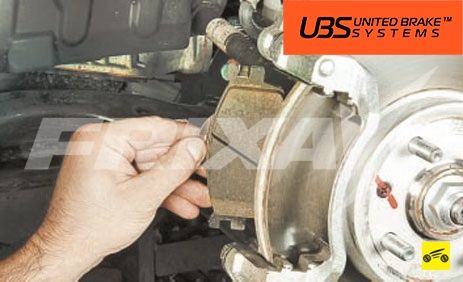

7. Снимите с направляющей колодок наружную и внутреннюю тормозные колодки
8. Если удерживающие пластины деформированы или корродированны, снимите нижнюю и верхнюю пластины с направляющей тормозных колодок и замените их.



9. При каждой замене тормозных колодок в обязательном порядке проверяйте состояние резиновых защитных чехлов направляющих пальцев и перемещение подвижной скобы относительно направляющей тормозных колодок.
10. Если перемещение затруднено, извлеките направляющие пальцы суппорта из направляющей колодок и смажьте их консистентной смазкой



11. При необходимости замените резиновые защитные чехлы направляющих пальцев подвижной скобы суппорта.
12. Установите на суппорт специальное приспособление и, вращая винт А. утопите поршень в рабочий цилиндр.
13. При отсутствии приспособления можно утопить поршень с помощью съемника стопорных колец или пассатижей с тонкими губками. Поворачивайте поршень съемником стопорных колец по часовой стрелке, поршень утопится в тело рабочего цилиндра, Соблюдайте осторожность, чтобы не повредить пыльник поршня.



14. Установите тормозные колодки в направляющие.
15. Расположите пазы поршня, как показано на фото. Установите подвижную скобу суппорта тормозного механизма заднего колеса. При установке подвижной скобы выступ на внутренней колодке тормозного механизма заднего колеса должен попасть в паз поршня подвижной скобы суппорта.
16. Для исключения само выворачивания крепежных болтов направляющих пальцев суппорта смажьте их резьбу перед установкой анаэробным фиксатором резьбы.



17. Несколько раз нажмите до упора на педаль тормоза, чтобы выбрать зазоры в тормозном механизме, появившиеся после вдавливания поршней в цилиндры,
18. Установите колесо.Так же замените тормозные колодки другого заднего колеса. Проверьте уровень тормозной жидкости.

Последовательность действий

Инструкция по замене тормозных колодок на Киа Рио 2013, а также других годов выпуска не включает в себя слишком сложные манипуляции. Выполнить все требуемые действия можно без посторонней помощи за 30-60 минут. Перед получением доступа к колодкам стоит правильно подготовить машину. Для этого надо разместить ее на ровной площадке и поставить на ручник.

В качестве подстраховки следует использовать колесные подпорки.

Дальнейшая работа в рамках подготовки подразумевает уменьшение давления в тормозной системе. Выполнить это можно, открыв капот и откачав из соответствующего бачка немного жидкости. Теперь следует выворачивать руль в сторону, на которой будет выполняться замена первой колодки, поднимать машину на домкрате, снимать колесо. Далее проводят такие манипуляции:

1. Плоской отверткой разжимаются колодки для удобного демонтажа суппорта. Откручивается он ключами на 14 и 17.
2. Рекомендуется привязать суппорт к стойке, чтобы предотвратить случайное повреждение. Для этого можно использовать заранее подготовленную проволоку или веревку.
3. Колодки теперь не зажаты и снимаются с минимальным усилием. Параллельно следует извлечь направляющие пальцы, осмотреть на предмет износа, при необходимости заменить с использованием соответствующей смазки.
4. Можно ставить новые колодки, возвращать на место суппорт. Зажать его надо при помощи раздвижных клещей на максимум.

Теперь можно переходить к сборке компонентов в обратной последовательности и повторении операции для второго колеса. Далее в тормозную систему Киа Рио следует вернуть ранее откачанную жидкость и прокачать по всем патрубкам, несколько раз нажав на соответствующую педаль. Новые детали постепенно займут свои штатные места, после чего автомобилем можно пользоваться в обычном режиме.

Тормозная система автомобиля

Машина оснащена 2 независимыми системами тормозов: рабочей, стояночной. Первая останавливает авто во время движения. Для запуска процесса в ней есть гидропривод. Вторая не дает «укатиться» авто со стоянки.

Рабочая система состоит из 2 контуров. Тормозные механизмы колес машины соединены между собой по диагонали. В первом контуре работают «стопоры» левого переднего и правого заднего колеса, а во втором — наоборот, правого переднего и левого заднего.

Даже если какой-то из контуров сломается, оставшийся второй сможет обеспечить безопасную остановку авто.

Вторая, стояночная система, состоит из тросового привода, присоединенного к задним тормозам.

Замена задних тормозных колодок на Kia Rio 3 своими руками

Замена задних тормозных колодок на Kia Rio 3 своими руками произведем вместе с вами в этом материале. Стоимость данной услуги у дилеров в 2-3 раза выше, чем в обычном сервисе. А так как эта процедура не влияет на гарантию, было принято решение заменить задние тормозные колодки на Kia Rio 3 своими руками.

Инструменты, необходимые для замены тормозных колодок:

Для замены задних тормозных колодок на Kia Rio 3, Вам потребуется плоская отвертка, головка на 14″, ключ на 14″, ключ на 19″ и металлическая щетка.

Снятие и замена задних тормозных колодок на Kia Rio 3:

Для начала необходимо обезопасить себя, для этого подкладываем под передние колеса противооткатные механизмы. Затем ослабляем все 4 гайки на заднем колесе и вывешиваем его.

Снимаем заднее колесо.

За колесом вы увидите тормозной суппорт и тормозной диск.

Ключом на 19″ придерживаем, а головкой на 14″ откручиваем.

Типичные признаки неисправности

Износ задних тормозных колодок на Киа Рио — явление обычное. С каждым автомобилем это рано или поздно происходит, поэтому, как правило, производители указывают сроки службы деталей при рекомендованных условиях эксплуатации и периодичность замены тормозных колодок. Игнорирование рекомендаций и признаков износа неизбежно повлечет проблемы с качеством торможения и безопасностью вождения в целом.

1. Очевидным признаком изношенных тормозных колодок является звук высокой тональности, так называемый визг, издаваемый автомобилем при остановке. Этот звук создается истертыми тормозными колодками.
2. При резком торможении может ощущаться биение. По мере износа колодки истираются неравномерно.
3. На колодках и дисках могут возникать сколы и трещины. Поэтому изношенные тормозные колодки и диски создают шум и биение при торможении.
4. Протяженность тормозного пути и время торможения также позволяют определить изношенность тормозных колодок. Если для остановки вам требуется некоторое время, то это значит, что нужно заменить тормозные колодки.
5. Слишком слабые или слишком резкие тормоза тоже являются причиной износа колодок.
6. Если при нажатии на педаль тормоза, вы заметили, что педаль опускается еще ниже, а торможение не очень эффективное значит, колодки нужно срочно менять.
7. И наоборот, если колеса блокируются слишком резко, то износилась фрикционная накладка и металл колодок трется о диск.
8. В некоторых случаях износ колодок может подтвердить налет на колесе. При истирании фрикционной накладки на колесе можно обнаружить равномерный угольный налет.
9. Если же в нем содержится примесь металлической пыли, это означает истирание накладки и колодка царапает диск.
10. И наконец, самым затратным, но самым надежным способом определения износа колодок является прохождение техосмотра на СТО. Специалист СТО осмотрит состояние тормозной системы и сделает квалифицированное заключение о необходимости замены тормозных колодок. А менять колодки или нет, решать вам самим.

Как поменять задние колодки на «Киа Рио» своими руками

Зная, как правильно поменять задние колодки на «Киа Рио», водитель может не переплачивать деньги в СТО.

Какие инструменты понадобятся

Список включает:

• домкрат, «башмаки»;
• набор накидных или рожковых ключей (вместо них иногда используют специальные головки и трещотку);
• круглогубцы (в особо сложных случаях они оказываются бесполезными, и, чтобы утопить суппорты, приходится брать специальный ключ);
• клизму или грушу;
• мягкую тряпочку, газету или бумагу;
• металлическую щетку;
• шлицевую отвертку (в некоторых случаях может понадобиться шило).

Работы рекомендуется выполнять в рукавицах или перчатках.

Замена на дисковых тормозах

Повезло тем водителям, у которых все 4 тормоза дисковые: работа легче. Замена задних тормозных колодок на дисковых тормозах «Киа Рио 3» поэтапно:

1. Заехать на площадку (любую ровную поверхность), переключить движок на 1 передачу. Обязательно под передние колеса установить клинья. С ручника не снимать!
2. Откачать лишнюю тормозную жидкость из бачка.
3. Ослабить гайки колеса, но полностью не снимать.
4. Поднять машину домкратом, снять колесо.
5. Щеткой и тряпочкой счистить с суппорта всю грязь. Это нужно делать осторожно, чтобы не испортить мягкие уплотнители из резины.
6. Снять суппорт. Сперва открутить 2 болта, на которых он держится. Снять гайку ключом, убрать сам суппорт.
7. Сменить тормозные «башмаки».
8. Вынуть направляющие суппорта, почистить, смазать, поставить обратно.
9. Обязательно осмотреть прокладки на направляющих, а также тормозном цилиндре. Сменить, если нужно.
10. Вдавить поршень в цилиндр. Это выполняется круглогубцами, либо ключом от болгарки (или велосипедным). По цилиндру нельзя бить, он может расколоться.
11. Прикрутить суппорт и колесо на место.

Опустить авто. Проверить, хорошо ли затянуты болты колеса.

Замена на барабанных тормозах

Немного сложнее выглядит процесс замены задних тормозных колодок на корейце «Киа Рио», если сзади барабанные тормоза.

К списку инструментов нужно добавить ступичные гайки. Это расходник, их меняют после любого откручивания. Также нужны молоток, кубик из дерева размером 2х2 см. Ключи не нужны.

Этапы замены задних тормозных колодок «Киа Рио 3»:

1. Заехать на ровное место, приглушить движок, а затем переключить на 1 передачу. Под передние колеса обязательно подложить колодки. С ручника не снимать!
2. Снять колесо.
3. Убрать грязь с барабана и защитного щитка.
4. Снять с оси защитный колпачок. Для этого будет нужна отвертка и кусок чистой бумаги или ткани. Сначала отверткой колпачок несколько раз поддеть по периметру, после этого он легко соскальзывает с оси. Т.к. он полностью набит смазкой, его нужно положить на чистую поверхность. Для этого и пригодится кусок бумаги.
5. Этой же отверткой или шилом нужно расконтрить буртик гайки, а затем с помощью ключа на 21 снять ее.
6. Приложить к барабану кубик, постучать. Обстучать т.о. весь барабан.
7. Снять барабан, поддерживая ключом наружную шайбу.
8. Задние колодки «Киа Рио 3» присоединены к щитку 2 типами креплений — скобами и штифтами. Первые нужно повернуть на 90º, а потом открепить от штифта. Затем со стороны защитного щитка достать штифты.
9. Снять колодки, а также планку и пружины. Перед разбором, на всякий случай, сфотографировать положение деталей.
10. Отцепить трос ручного тормоза.
11. Прицепить задний «башмак» к рычагу троса, поставить его на место. А потом закрепить на штифте с помощью скобы.
12. Вставить планку.
13. Поставить передний «башмак».
14. Соединить все пружинами.
15. Поставить барабан.
16. Затянуть гайку ступицы. После правильно проведенной операции барабан крутится легко, не люфтит. Делается это в 2 этапа. Сначала гайку затянуть полностью, так, чтобы барабан немного подтормаживал. Затем гайку нужно расслабить на 15º.
17. Законтрить гайку. Для этого достаточно приставить отвертку к буртику и немного по ней пристукнуть молотком.
18. Вернуть колесо на место.
19. Опустить авто. Подтянуть болты колеса.

Отрегулировать уровень тормозной жидкости, а затем завинтить крышку бачка.

Когда все передние и задние тормозные колодки на «Киа Рио 3» поменяны на новые, необходимо продуть тормоза. Для этого нужно 3-4 раза нажать на педаль тормоза.

Первые 100-150 км колодки притираются, поэтому не рекомендуется в это время резко тормозить.

Какие инструменты нужны для замены колодок

В минимальный набор необходимых инструментов входят:

• Домкрат и башмаки (клинья под колёса);
• Баллонный ключ для снятия колёс;
• Груша или клизма;
• Рожковые, а лучше накидные на 14, 17, 19 или 21;
• Шлицевая отвёртка, может понадобиться и шило;
• Круглогубцы;
• Металлическая щётка;
• Тканевые перчатки и кусок плотной ткани.

Вместо ключей удобно пользоваться соответствующими головками и трещоткой. Для закручивания (вдавливания) тормозных цилиндров иногда круглогубцы бесполезны и требуется специальный ключ для вдавливания тормозных суппортов.

Можно ли ездить на стертых тормозных колодках

Передвижение на уже стертых колодках равносильно езде без тормозов. Многократно возрастает вероятность того, что водитель не справится с управлением и попадет в аварию. Но даже если ДТП не случится, постоянное передвижение с такими «башмаками» деформирует тормозные диски. А их замена стоит намного больше.

Поменять задние тормозные колодки в «Киа Рио 3» можно и самостоятельно. Благодаря популярности авто, запчасти всегда есть в магазинах. А если у машины все тормоза дисковые, то даже у новичка эта операция не отнимет больше 3-4 часов. Опытные водители справляются с заменой всех колодок за 1-1,5 часа.

— Колодки тормозных механизмов необходимо менять только комплектом — все четыре штуки на обоих передних (или задних) колесах. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при резком замедлении.
