Колодки Киа Сид: замена передних и задних, колодки ручника, артикулы тормозных накладок

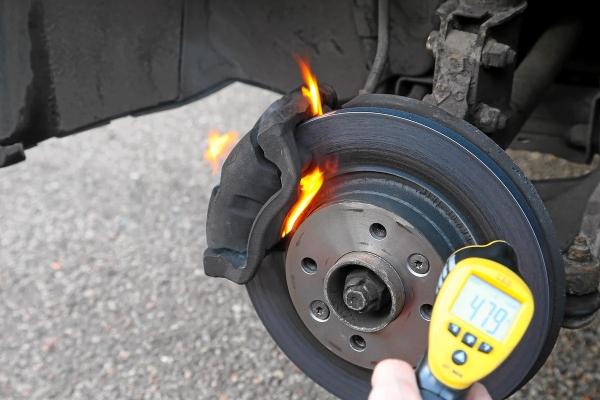

Признаки износа тормозных механизмов

Так, какие же признаки износа тормозных механизмов

О проблемах в роботе тормозных колодок Киа Сид в первую очередь сигнализируют признаки, которые проявляют себя во время движения:

1. Педаль тормоза работает не так, как обычно. Проваливающаяся педаль может указывать на неисправность самих колодок, сопутствующих узлов (из строя может выйти цилиндр или в бачке существенно уменьшился объем рабочей жидкости).
2. При резком нажатии педаль вибрирует. Вибрация может передаваться на весь корпус Kia Ceed. Это говорит о необходимости диагностики колодок, дисков.
3. Торможение сопровождается скрипом и свистом. Появление таких звуков свидетельствует не только об износе тормозных накладок. Также свист может возникать, когда фрикционный слой теряет свои свойства, либо в случаях неисправностей в системе.
4. Уменьшается результативность торможения, что проявляется в увеличении времени, которое требуется до сброса скорости или полной остановки.

Регулярно проверяйте количество тормозной жидкости, резкое уменьшение которой может свидетельствовать о двух неполадках. Во-первых, убедитесь, что целостность системы не нарушена и нет повреждений, через которые вещество вытекает. Во второмслучае речь идет о критическом износе колодок Kia Ceed, поскольку по мере изнашивания суппорт расходует больше жидкости, чтобы обеспечивать функционирование поршня.

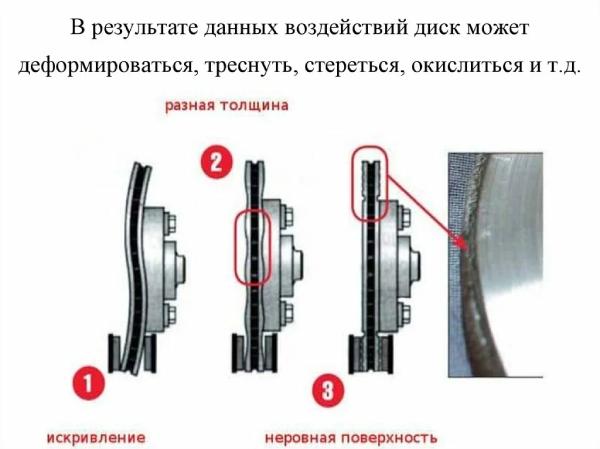

Вот что может случиться если не следить за состоянием тормозных механизмов

Заменители (2012 — 2017 гг.)

Артикул                                                   Артикул

SANGSIN BRAKE SP1400		NiBK PN-0537
TRW GDB 3549		SANGSIN BRAKE SP 1403
NiBK PN-11001		Textar 2491501
SANGSIN BRAKE SP1536		Fenox BP43056
SANGSIN BRAKE SP 1401	—/—	TRW GDB 3585
58101A6A20 R16	—/—	NiBK PN-0538
58101A6A00 R15	—/—	58101A6A70 R15
58302A6A20 R15	—/—	58101A6A02 R16
58302A2A30 R16	—/—	PARTS MALL PKA055
HSB HP1046	—/—	REMSA 139812

Какие задние тормозные колодки можно поставить на Kia Ceed (2 поколение)

Задние тормозные колодки представлены тремя типами: металлическим, полуметаллическим, органическим. Керамика устанавливается индивидуально по желанию владельца.

Выбираем «накладки» для разных поколений Kia Ceed

Тормозная система Киа Сид 1 поколения ED (2007, 2008, 2009, 2010, 2011, 2012) и Kia Ceed JD (2012, 2013, 2014, 2015, 2016, 2017, 2018 годов выпуска) предусматривает комплектацию передними и задними колодками. Модели ED оборудованы ручниками барабанного типа. На машинах второго поколения производитель устанавливает стояночные тормоза с механическим и электронным приводом.

Часть экземпляров Киа Сид 2 поколения оборудованы 300-миллиметровыми дисками для колес R16, поэтому накладки для них отличаются.

Колодки для моделей Kia Ceed поставляются южнокорейским производителем Sangsin Brake.

Завод-производитель рекомендует проводить профилактический технический осмотр состояния данных тормозных компонентов с интервалом 15 тысяч километров.

«Накладки» для Сид третьего поколения

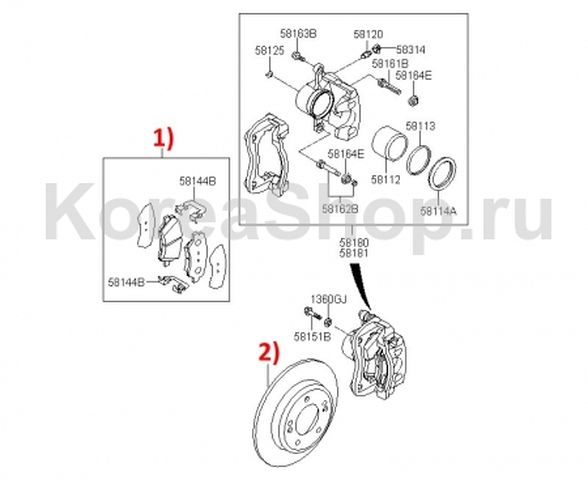

HYUNDAI/KIA 58101-G4A10 – артикул оригинальных передних колодок для Kia Ceed 3 поколения.

Аналогов сейчас не так много:

• SANGSIN SP-1848
• REMSA 17-83.02

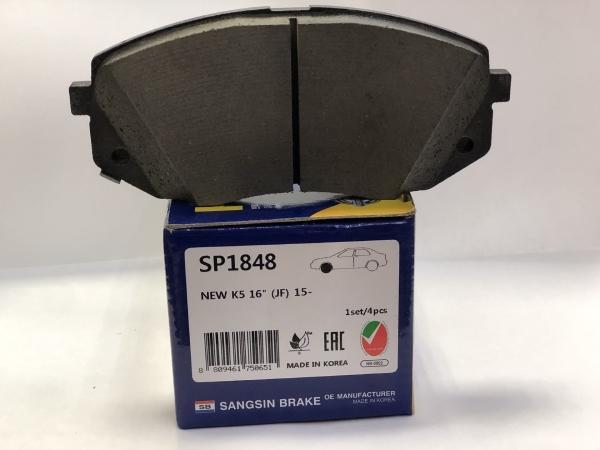

Хороший аналог для Kia Ceed 3 — SANGSIN SP-1848

Колодки для Kia Ceed JD

На дорестайлинговые Киа Сид 2 ставили 3 вида тормозных колодок:

1. Модели с артикулом 58101A6A00 установлены на машинах 2012-2013 годов выпуска.
2. Улучшенными компонентами с кодом 58101A6A01 оборудовались модели 2013-2015;
3. Для 300-миллиметровых дисков устанавливались механизмы с кодом 58101A2A25.
4. Артикулы накладок рестайлинговых модификаций – 58101A6A02 и 58101A6A70 (для тормозных дисков большего размера).

Оригинальные — 58302-A2A30

Артикулы оригиналов для замены задних колодок Kia Ceed JD (2012 – 2018) – 58302-A2A30 (для обычных ручников) и 58302A6A20 (для электроручников).

Замена тормозных дисков Kia Ceed 2 подробно описана в этом материале.

Размеры оригинальных «накладок»

Длина передних элементов Киа Сид 2 поколения составляет 133 мм для стандартных дисков и 141мм для увеличенных 300-миллиметровых дисков. Ширина для обоих типов равно 60 мм. Толщина для стандартного диска составляет 17,2-18 мм, для 16-дюймового диска – 16,2-18.

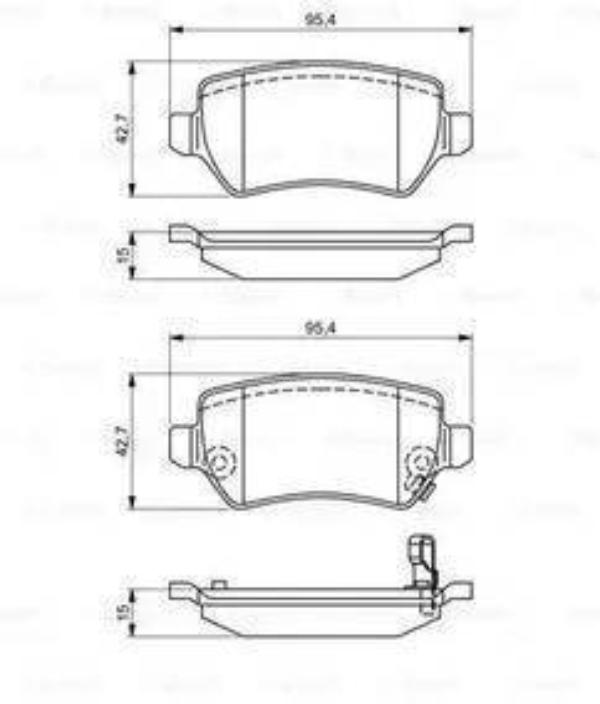

Размеры задних для Kia Ceed 2

Размеры задних колодок под механический ручник (ДхШхТ): 95х43х14,7-15,2 мм, параметры деталей для электроручников – 100х41х14,9-16,1мм.

Хорошие заменители

Варианты аналогов передних тормозных колодок Киа Сид 2 (в т.ч. рестайлинговых модификаций 2015-2018):

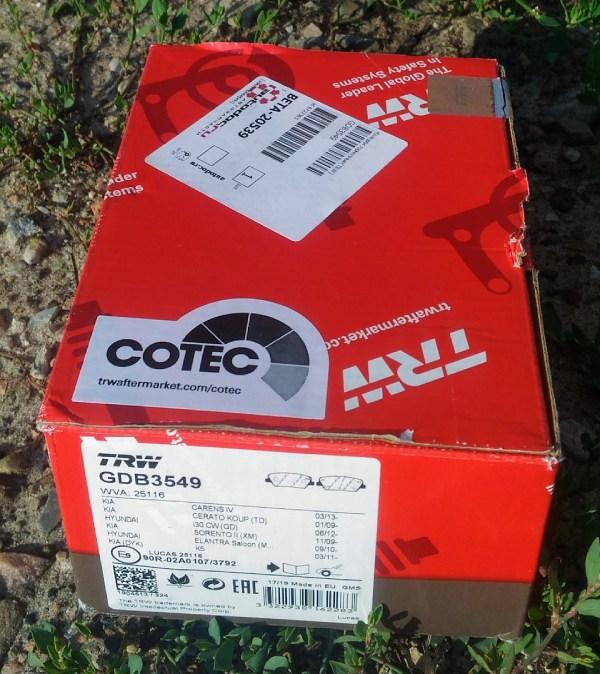

Отличный аналог — TRW с кодом GDB 3549

• Комплект производства SANGSIN с номером SP1400 с толщиной 17мм;
• NiBK с артикулом PN-0537 – 17-миллиметровые колодки с оптимизированным составом, керамической основой;
• Набор TRW с кодом GDB 3549 со звуковым сигнализатором критической толщины покрытия.

Заменители для увеличенных дисков:

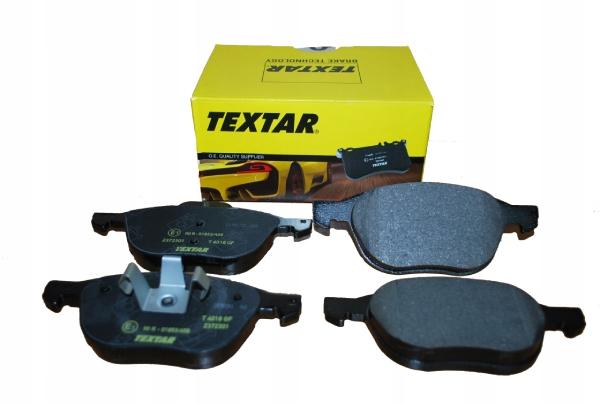

Неплохой вариант — Textar 3.5 2491501

• SANGSIN SP1403 с толщиной покрытия 17,5мм;
• NiBK с кодом PN-11001 (толщина 16,5 мм);
• Textar 3.5 с номером по каталогу 2491501 – оборудованы звуковыми сигнализаторами.

Для модификаций Kia Ceed JD (включая 2014), укомплектованных ручником с механическим приводом, подойдут модели SANGSIN с кодом SP1536, комплекты Fenox 3.0 с артикулом BP43056 и TRW с номером GDB 3585 (есть звуковой индикатор).

На Киа Сид 2 с электроручником можно установить колодки SANGSIN SP (артикул 1401) и NiBK (каталожный код PN-0538).

Смена жидкости в системе торможения Kia Ceed подробно описана тут.

Запчасти для Киа Сид 1

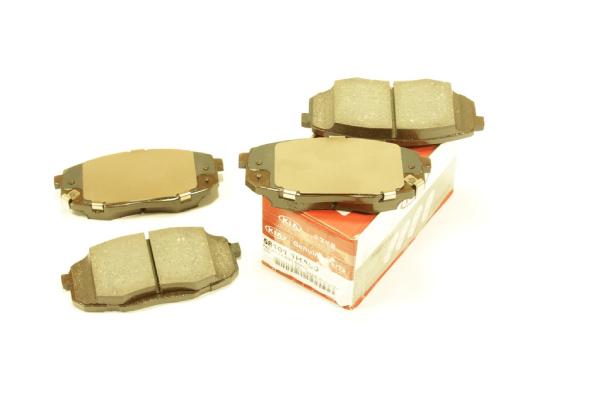

Оригинальные передние для Kia Ceed ED — 581011HA00

Оригиналы передних колодок для Kia Ceed ED можно найти по каталожному номеру 581011HA00 (в 2009 году номер был заменен на 581011HA10). Оригинальные задние компоненты выпускаются с артикулами 583021HA00 и 583021HA10. Набор заводских тормозных элементов ручника соответствует коду 583501HA00.

Если гарантийный срок Киа Сид 1 закончился, присмотритесь к неоригинальным и доступным запчастям категории Product Line-2, которые можно найти у официальных дилеров Kia/Hyundai. Код таких деталей маркируется префиксом «S».

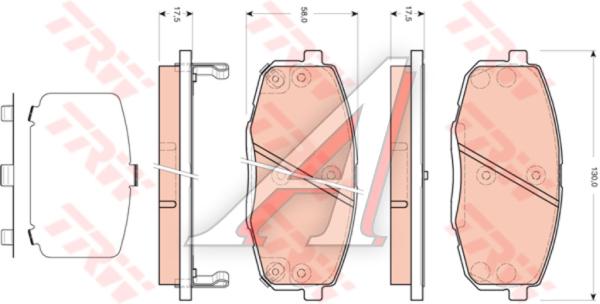

Размеры тормозных колодок

1. По длине колодки равны 130, ширина – 58 мм. Диапазон толщины составляет 16-17 мм.
2. Задние накладки в длину равны 93, размер по ширине составляет 41, по толщине – 15-16 (единица измерения – миллиметры).
3. Колодки ручника Киа Сид 1 имеют такие параметры: величина наружного диаметра составляет 170 мм, по ширине компоненты равны 27 мм.

Хорошие аналоги

При выборе колодок для Kia Ceed ED можно остановить свой выбор на аналогах.

Комплекты передних элементов:

Хорошие колодки — SANGSIN 3.9 с артикулом SP 1240

• SANGSIN 3.9 с артикулом SP 1240;
• NiBK 3.6 с каталожным номером PN-0373 от компании, занимающейся разработкой и внедрением инноваций для производства фрикционных материалов;
• Mando 3.5 (код MPK36);

Аналоги для замены задних колодок:

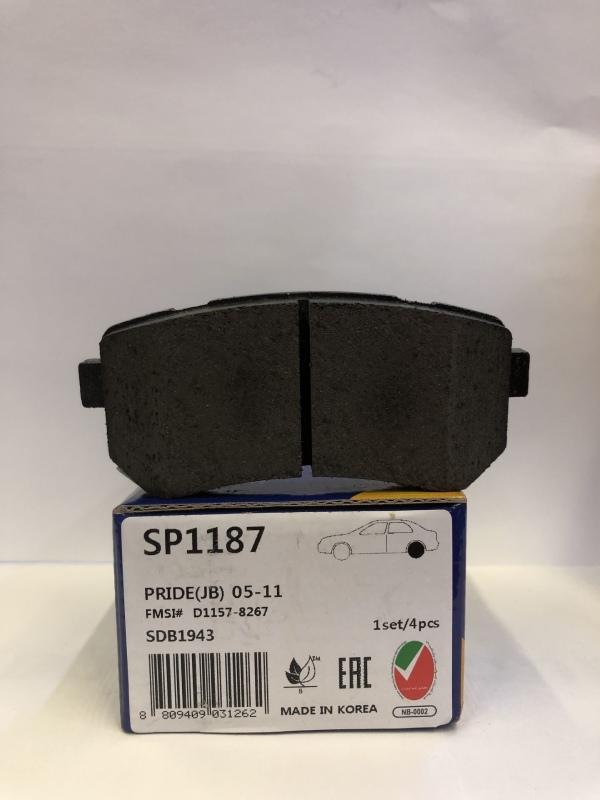

SANGSIN с артикулом SP 1187

• Набор производства SANGSIN с артикулом SP 1187 (размер изделия по толщине – 15,8 мм);
• Набор NiBK с кодом по каталогу PN-0436;
• Тормозные механизмы TRW 3.5 (артикульный номер детали GDB 3421) – используется звуковой сигнал для предупреждения о стертом покрытии.

Заменители для ручника Киа Сид 1 представлены комплектами производства NK с артикулом 2734790, NiBK с кодом FN-11006.

Замена датчика АБС Киа Сид

Система ABS позволяет тормозить более эффективно. Автолюбители знают, что бывают ситуации, когда колеса блокируются (такое бывает в экстренной ситуации, резком торможении) и машина становится похожей на неуправляемую карету. Стратегия, которая спасет вас и других участников дорожного движения, — прерывистое торможение. Однако человек во время форс-мажора может вести себя непредсказуемо или просто не помнить, что делать. Для этого предназначена система ABS. Умная электроника следит за положением колес и активируется в нужный момент.

Наиболее распространенной неисправностью ABS для светодиода является датчик колеса ABS или неисправность ECU. Как правило, самостоятельно отремонтировать антиблокировочную систему тормозов непросто из-за ее сложной конструкции. Для диагностики и устранения неполадок требуется специальное оборудование и обученный персонал, поэтому лучше всего обратиться в автосервис.

Выбор колодок на Сид ED, JD

На JD подходят TRW GDB3585, 3582, проезжают около 50-60 тыс км, при этом не рассыпаются, диск не кушают. Есть возможность купить аналог REMSA, который производится на том же заводе. Оригинальная деталь имеет марку SBK и производится в Южной Корее, по качеству не сильно отличается от аналогов, но цена обычно выше. Оригинальные колодки для автомобилей 2006-2012 (ED) имеют следующие коды:

• 581011HA00 — для автомобилей с 2006 по 2009 год, после того, как на те же автомобили перешла еще одна позиция — 581011HA10, по сути детали такие же;
• Также используются коды 583021HA00 и 583021HA10 (сзади);
• Для ручника — 583501HA00.

Накладки с другими кодами доступны для автомобилей после рестайлинга. Однако размеры у них одинаковые, поэтому детали можно считать взаимозаменяемыми.

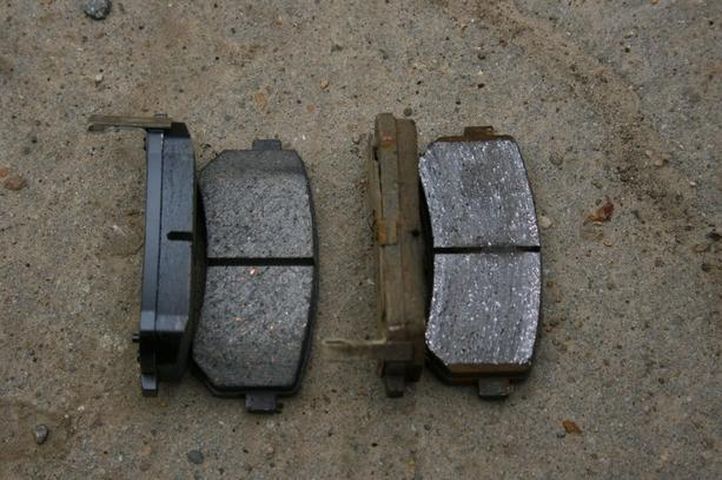

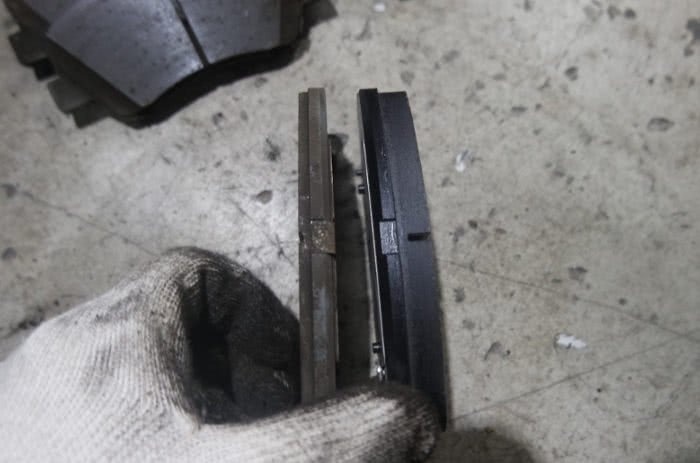

Ботинок слева явно нуждается в замене, башмак справа новый

CEED A2 производятся с 2012 года и имеют следующие коды:

• 58101A6A00 — до 2013 г;
• 58101A6A01 — выпускался с 2014 г;
• 58101A2A25 используются для тех конфигураций, которые оснащены тормозными дисками 300 мм.

Для автомобилей 2015-2017 года выпуска подходят следующие колодки:

• 58101A6A02 — для моделей, прошедших рестайлинг с 2016 года.
• 58101A6A70 — для автомобилей с дисками 300 мм.

Задние колодки имеют следующий артикульный номер:

• 58302A2A30, если ручной тормоз механический.
• 58302A6A20 — для комплектаций с EPB.

Если машина старшего поколения, но с колесами R16 и дисками 300мм, то артикул будет другим.

Напоминаем, что бывают случаи, когда автомобили одной серии, года выпуска и комплектации имеют разные детали, существенно отличающиеся друг от друга. Поэтому для точного подбора автозапчастей лучше всего использовать VIN-номер автомобиля.

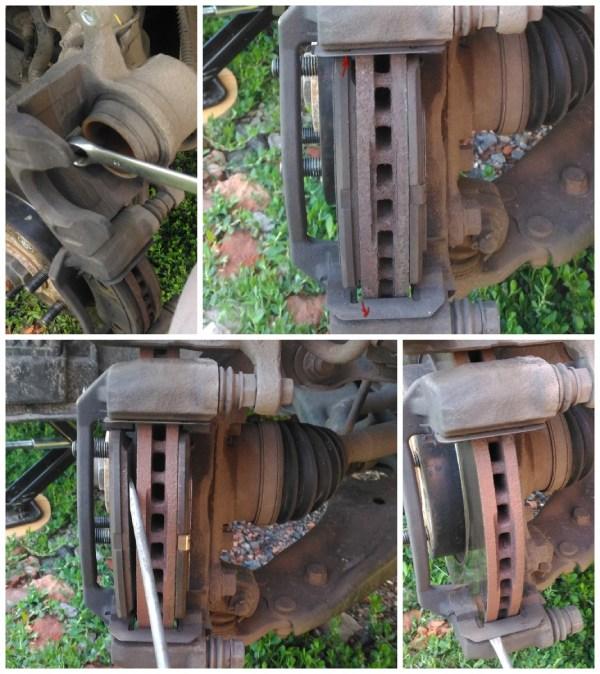

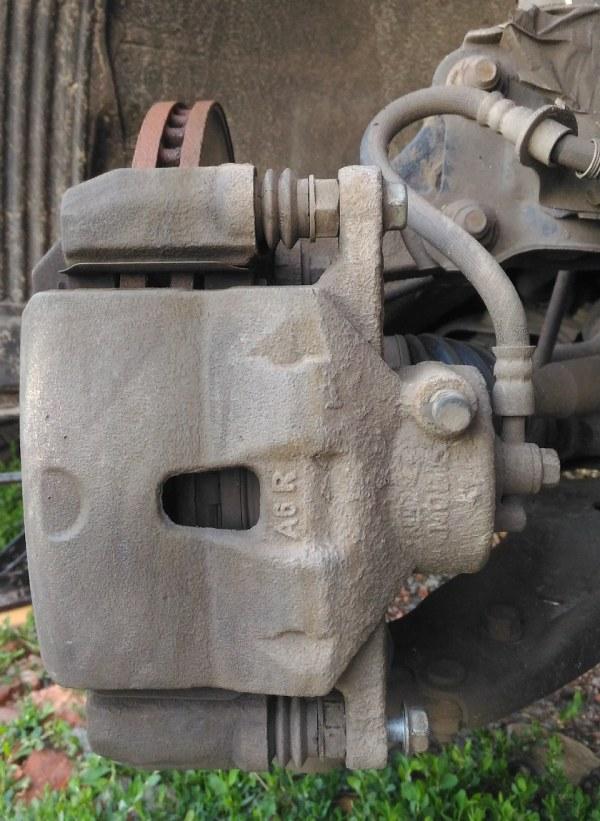

Замена передних тормозных колодок Kia Ceed

Замена передних тормозных колодок будет описана на примере второго поколения Киа Сид, в других кузовах процесс практически идентичен. Для работы используйте 14-ти и 17-ти миллиметровые торцовые ключи, переставные клещи.

Обратите внимание, что колодки Kia Ceed подлежат замене полным комплектом – внутренняя, внешняя накладки для обоих колес одной оси.

TRW (ссылка на источник фото)

Последовательность действий:

• Проверьте тормозную жидкость. При максимальном уровне часть вещества нужно откачать.
• Установите ручку МКПП в положение 1 (на коробке-автомате выставьте ручку селектора на «Р»). Зафиксируйте задние колеса «башмаками».
• Частично открутите крепления колеса, надежно зафиксируйте переднюю часть кузова с помощью опоры. Окончательно избавьтесь от гаек, демонтируйте колесо.

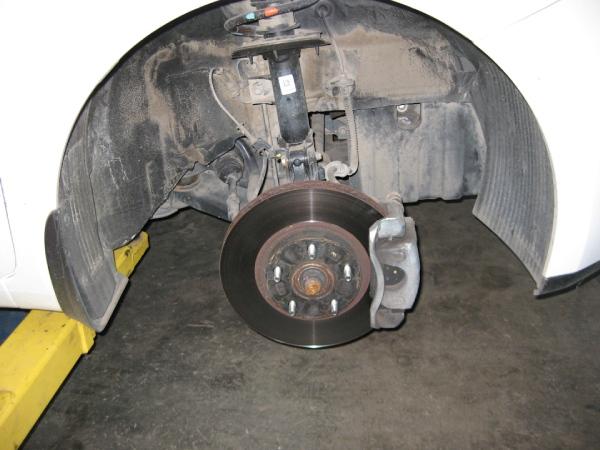

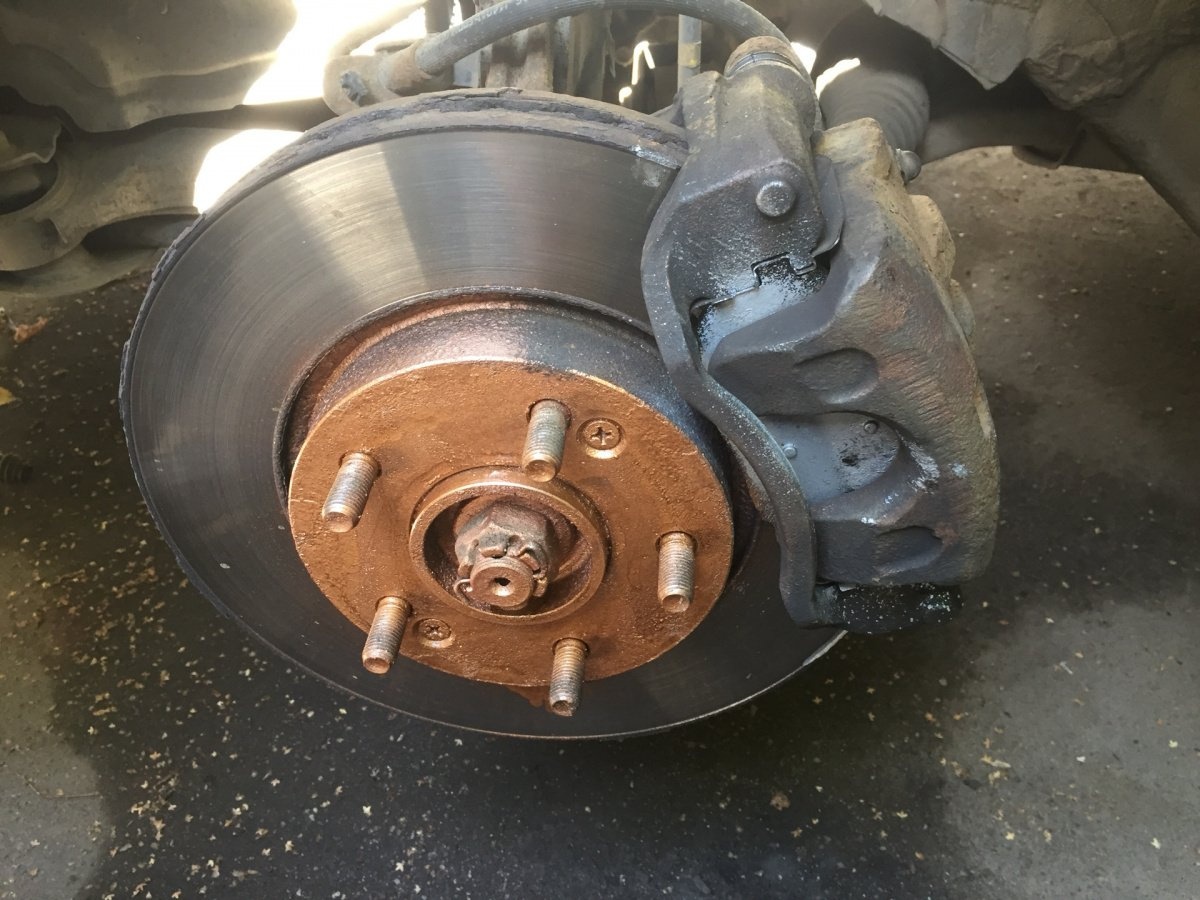

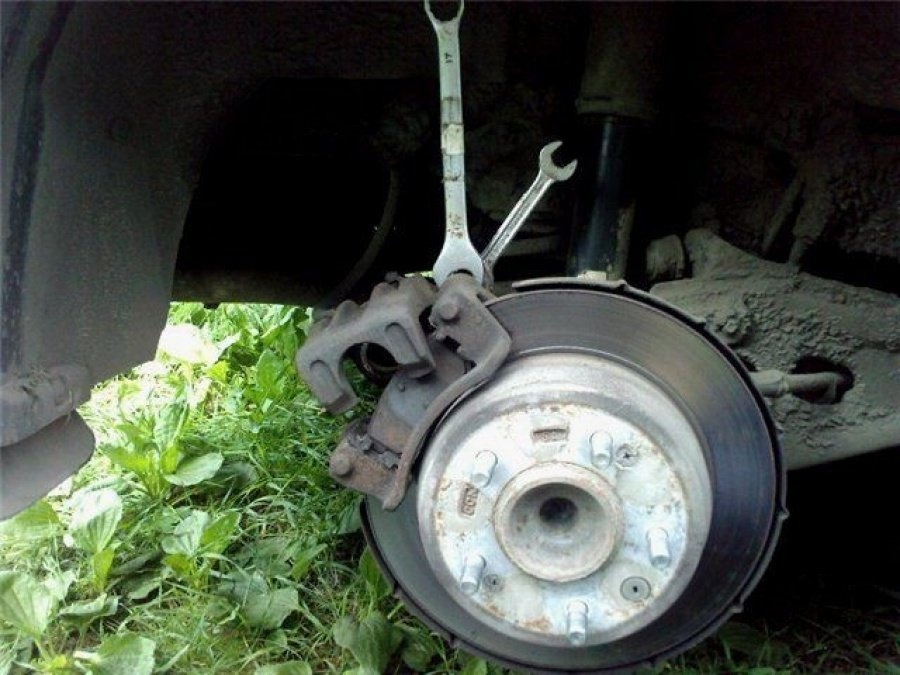

Демонтируем колесо

• Зафиксируйте ключом направляющий палец скобы, и выворачивайте нижнее крепление в виде болта.

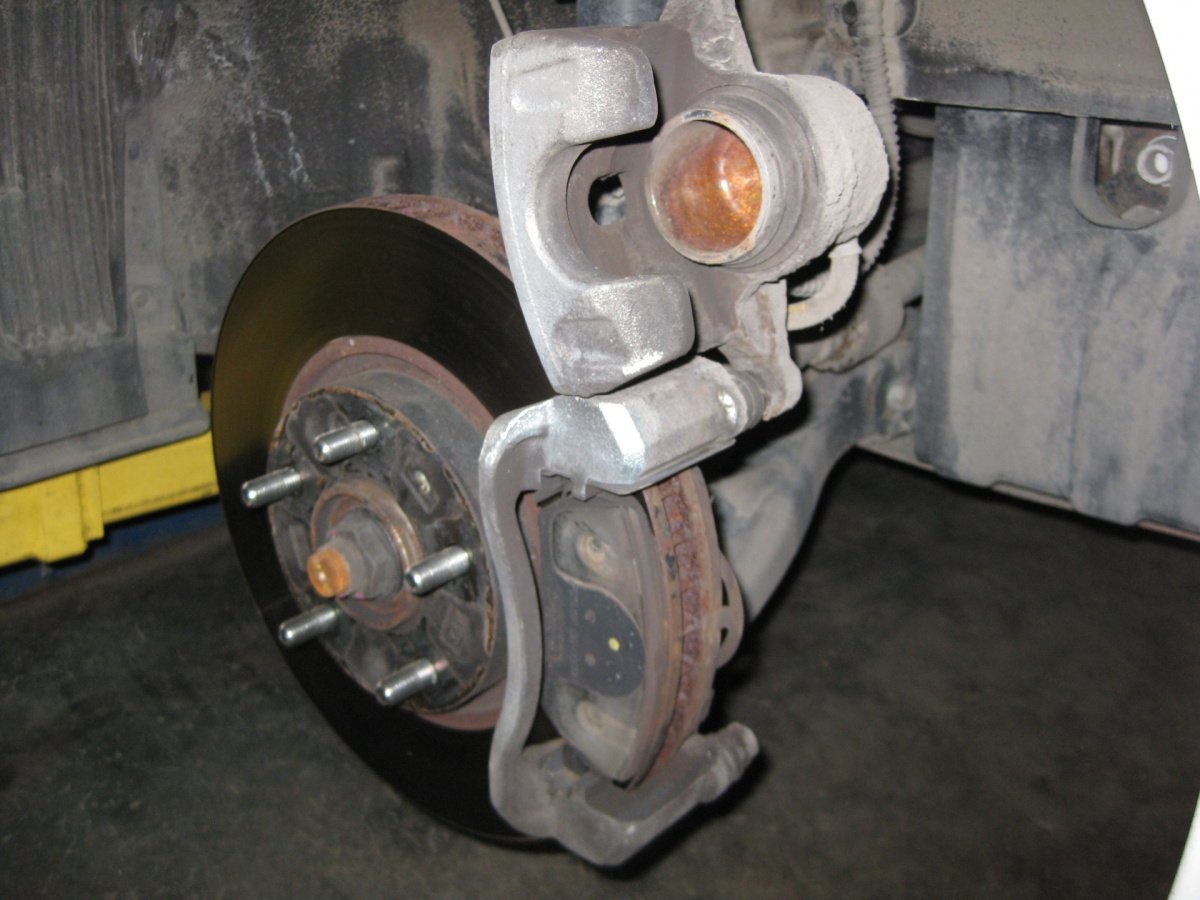

• Поднимите суппорт, демонтируйте накладки, а затем избавьтесь от пластинчатых пружин.

• Осторожно вставьте до упора поршень в цилиндр, сохраняя целостность защитного чехла.

Зачищаем поверхность диска (ссылка на источник фото)

• Уберите загрязнения и ржавчину на поверхности направляющей.

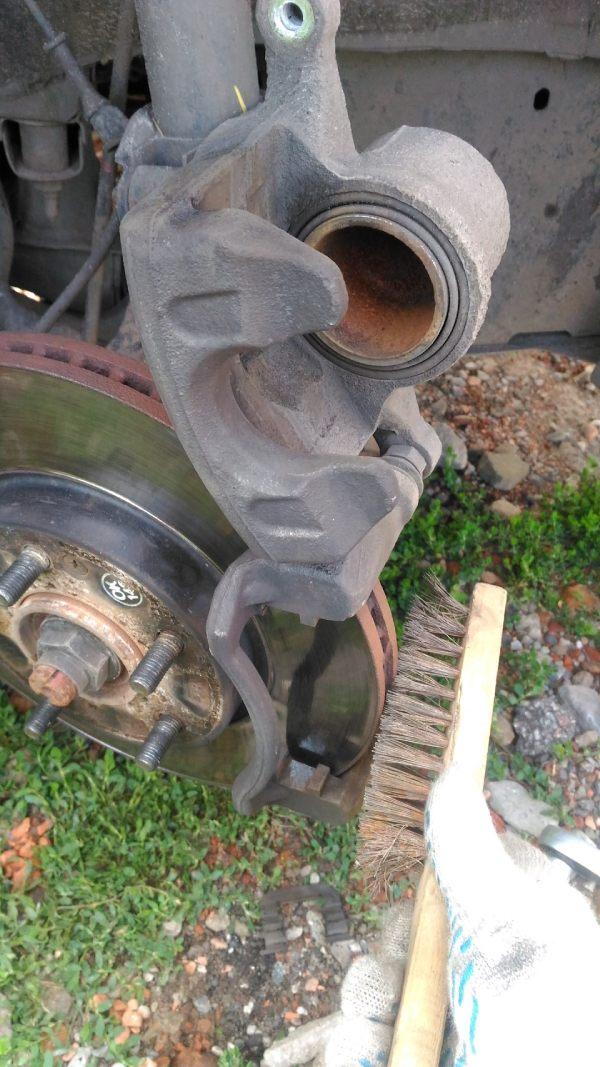

Чистим направляющие

• Поставьте набор новых пластинчатых пружин и колодок. Обработайте болт направляющего пальца суппорта фиксатором резьбы, чтобы крепление не слетело.

Несколькими нажатиями тормоза подведите накладки к дискам.

• Верните колесо на посадочное место, зафиксируйте гайками.
• Повторите все действия для другой стороны;

Убедитесь, что количества рабочего вещества в бачке достаточно.

Обслуживание стояночного тормоза подробно описано в этом материале.

Важные предупреждения

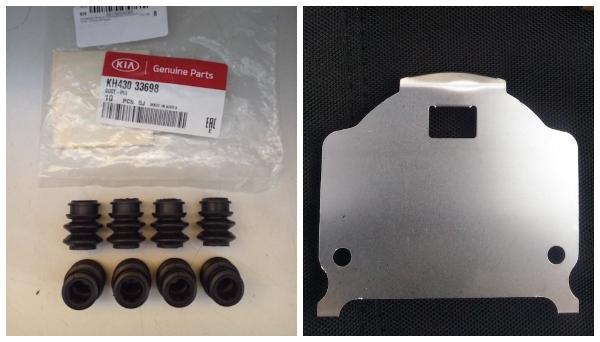

Слева пыльники направляющих, а с права теплоизоляционная проставка

Пластинчатые пружины сокращают интенсивность вибрации тормозных компонентов во время движения, поэтому рекомендуется менять их вместе.

• В процессе замены Киа Сид осмотрите резиновые пыльники, защищающие направляющую пальца. Также убедитесь, что тормозной суппорт свободно двигается своей траектории. Если он перемещается туго, нанесите на направляющую суппорта консистентную смазку.
• Поставьте теплоизоляционные проставки на внутренние колодки.
• При тест-драйве сделайте несколько торможений для лучшей притирки и обеспечения плотного контакта с диском. В первое время рекомендуется отказаться от резких торможений, чтобы избежать подгорания верхнего слоя накладок. Это негативно скажется на эффективности торможения Kia Ceed.

Особенности ремонта

Несмотря на то, что Kia Ceed выпускается уже 10 лет, у нее есть «детские» и популярные болезни, встречающиеся практически во всех экземплярах. Рекомендуется проводить диагностику и ремонт через каждые 10 тысяч километров или перед началом нового сезона, чтобы продлить срок эксплуатации машины. В ней часто встречаются следующие проблемы:

1. Слабое лакокрасочное покрытие. Краска быстро облазит на бамперах, капоте, крыльях – там, где происходит контакт с камнями и песком. Из-за повреждений ЛКП начинает гнить и ржаветь металл, поэтому требуется зачистка и перекраска частей автомобиля.
2. Плохая герметичность фар. При перепадах температуры и в межсезонье в них образуется конденсат, ухудшающий уровень освещения и часто приводящий к короткому замыканию. Для исправления этой проблемы следует заменить вентиляционные крышки на фарах.
3. Самопроизвольное растрескивание стекла на задних стоп-сигналах. Происходит из-за того, что прокладка быстро изнашивается и пластик при движении бьется о металл. Исправляется проблема путем замены прокладки на качественную.
4. Растяжение цепного привода часто приводит к поломке клапанов. Надо следить за цепью и вовремя ее менять при появлении признаков растяжения, поэтому записывайтесь на диагностику в сервис Ceed и проверяйте работу натяжителей.
5. Появление вибрации на холостом ходу. Обычно возникает из-за поломки опоры двигателя или сбоя ЭБУ.
6. Пробой прокладки блока цилиндров. Следует заменить ее, если пробой произошел на 120-150 тысячах, то меняют также поршневые кольца и вкладыши коленвала.

Какие инструменты нужны для замены колодок

Набор необходимых инструментов невелик:

• Противооткатные упоры для колес
• Колесный ключ + домкрат
• Гаечные ключи или головки 14 и 17 с трещоткой
• Гаечный ключ 17
• Отвертка с плоским жалом
• Небольшой кусок проволоки или веревки
• Металлическая щетка
• Шприц, груша или обычная клизма для откачивания тормозной жидкости
• Перчатки и тряпка

Если нет — бери. Стоят они недорого и всегда помогут с мелкими проблемами. Нет необходимости покупать розетки и трещотки, а ключи должны быть на борту. Пригодятся очиститель тормозов и смазка для направляющих суппорта. Очиститель эффективно удалит грязь с тормозных дисков. Часть смазки потребуется направляющим, а остальная часть пригодится позже для других частей машины.

Процесс замены

Передние колодки меняются довольно просто и легко, поскольку при разработке Киа Сид этот нюанс учли производители и сделали максимально доступным для рядового человека. Рассмотрим пошаговый процесс замены передних тормозных колодок.

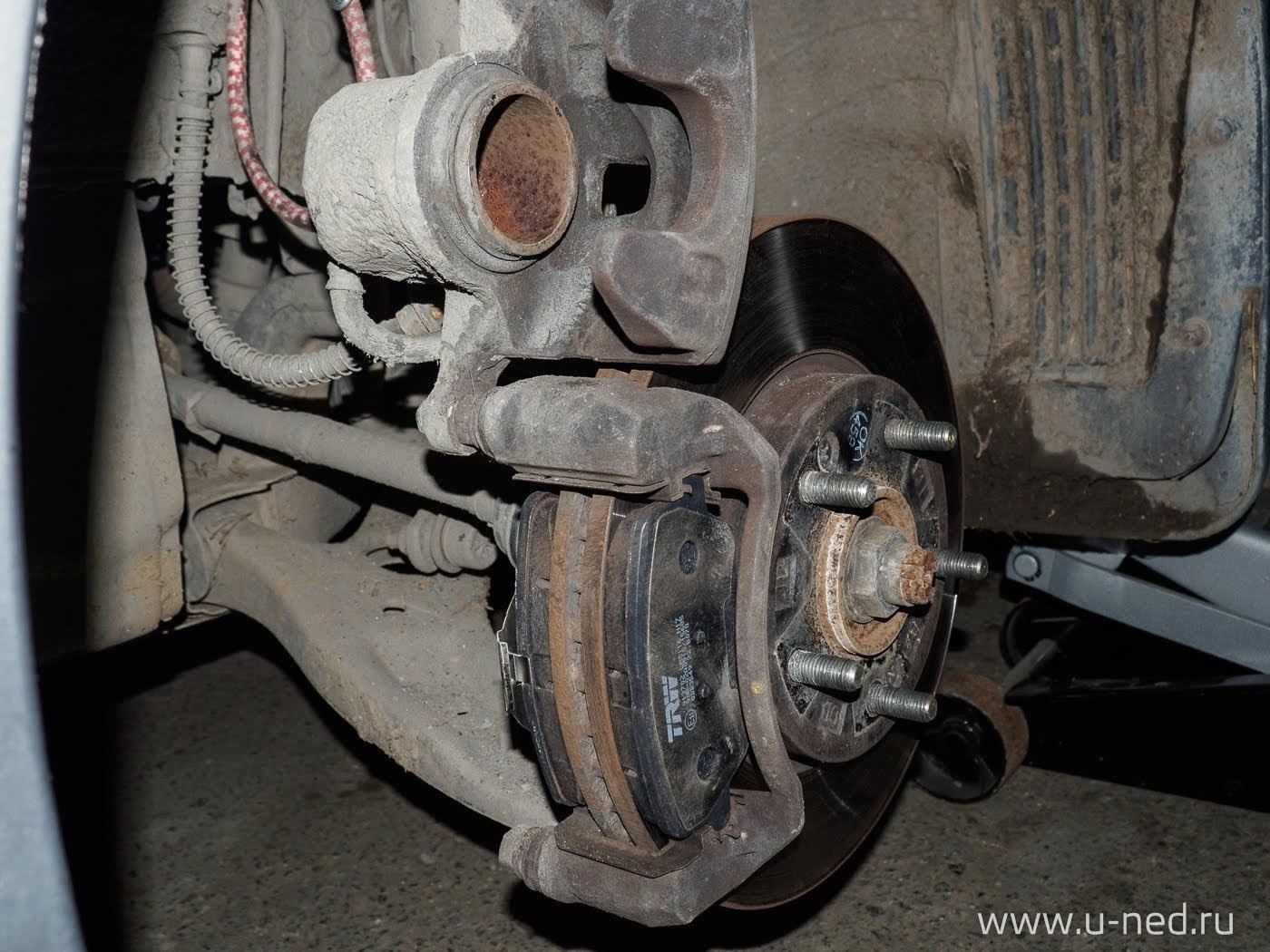

Процесс замены тормозных колодок Киа Сид

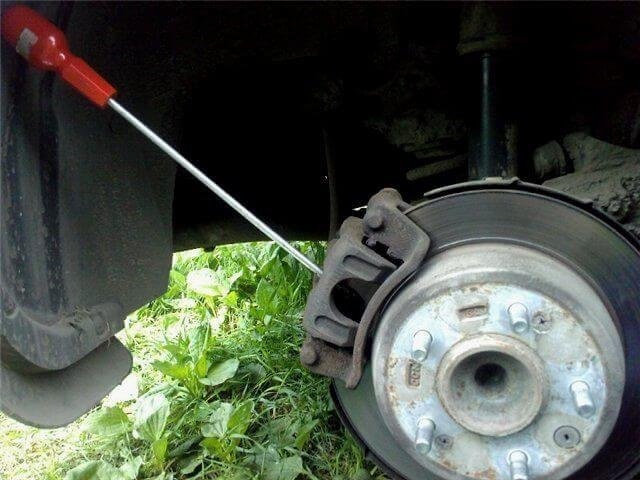

Конечно, все начинается с простого, снятия колеса. При этом, можно мысленно, про себя или если нет никого рядом, укрыть матом шиномонтаж, который затянул болты по самое не могу и конечно не смазав их.

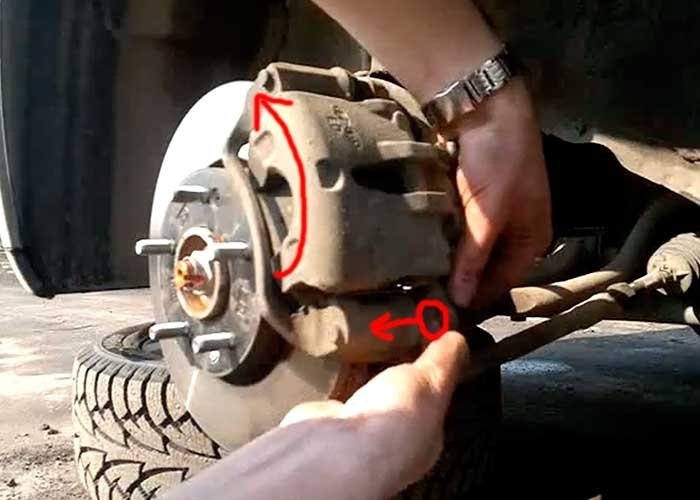

Демонтируем зажимной механизм суппорта.

Выбор колодок на Сид ED, JD

Для JD подходят TRW GDB3585, 3582, ходят 50-60 тыс км, при этом не разваливаются, диск не едят. Вы можете купить аналог REMSA, который производится на том же заводе. Оригинальная деталь имеет марку SBK и производится в Южной Корее, по качеству не сильно отличается от аналогов, но цена обычно выше. Стандартные пикапы на автомобилях 2006-2012 (ED) имеют следующие коды:

• 581011HA00 — для автомобилей с 2006 по 2009 год, после того, как на эти же автомобили была переведена другая позиция — 581011HA10, по сути детали те же;
• Также использовались коды 583021HA00 и 583021HA10 (сзади);
• Для стояночного тормоза — 583501HA00.

Накладки с другими кодами доступны для автомобилей после фейслифтинга. Однако их размеры у всех одинаковые, поэтому детали можно считать взаимозаменяемыми.

Башмак слева явно нуждается в замене, ботинок справа новый

CEED A2 выпускается с 2012 года и имеет следующие коды:

• 58101A6A00 — до 2013 г;
• 58101A6A01 — выпускается с 2014 года;
• 58101A2A25 используются для тех конфигураций, которые оснащены тормозными дисками диаметром 300 мм.

Для автомобилей 2015-2017 года подходят следующие колодки:

• 58101A6A02 — для рестайлинговых моделей с 2016 г.в.
• 58101A6A70 — для автомобилей с дисками 300мм.

Задние колодки имеют следующий артикул:

• 58302A2A30, если стояночный тормоз механический.
• 58302A6A20 — для комплектаций с ЭПБ.

Если машина старшего поколения, но с колесами R16 и дисками 300мм, то артикул будет другим.

Напоминаем, что бывают случаи, когда автомобили одной серии, года выпуска и комплектации имеют разные детали, существенно отличающиеся друг от друга. Поэтому для точного подбора автозапчастей лучше всего использовать VIN-номер автомобиля.

Когда менять передние и задние тормозные колодки в КИА Сид

Автосервисы не отличаются оригинальностью, и многие из них с удовольствием поменяют все колодки вашего КИА Сид на первом же ТО, при пробеге 15000 км (или через 12 месяцев). И потом будут делать это с такой же регулярностью. Действительно, производители авто рекомендуют каждые 20 тыс. км проверить тормоза и колодки, и при необходимости – отрегулировать, отремонтировать, очистить или заменить. То есть, сначала проверить, и только потом менять. Поэтому не следует поддаваться на уговоры механиков, тем более, что проконтролировать и заменить колодки можно самому.

Менять колодки нужно с учётом износа. Передние берут на себя основную нагрузку, поэтому изнашиваются быстрее и заменяются гораздо чаще. При умеренном стиле вождения передние прослужат до 50, у любителей погонять и резко тормозить до 30 тыс. км. Задние служат минимум в 1,5 – 2 раза дольше. Помимо стиля вождения уменьшается срок службы при неисправностях тормозной системы, езде по загрязнённым дорогам и некачественного материала самих тормозных колодок.

Кроме условного интервала замены, есть и другие признаки, по которым определяют необходимость замены тормозных колодок:

• Скрип от акустического датчики износа. Датчик, это специальная пластина встроенная во фрикционный материал колодок. При критическом износе он касается тормозного диска и издаёт характерное поскрипывание или писк.
• Снижение уровня тормозной жидкости.
• Износ накладок до толщины 5 мм (2мм это критический размер — немедленная замена).
• Биение тормозных дисков.
• Увеличение тормозного пути.

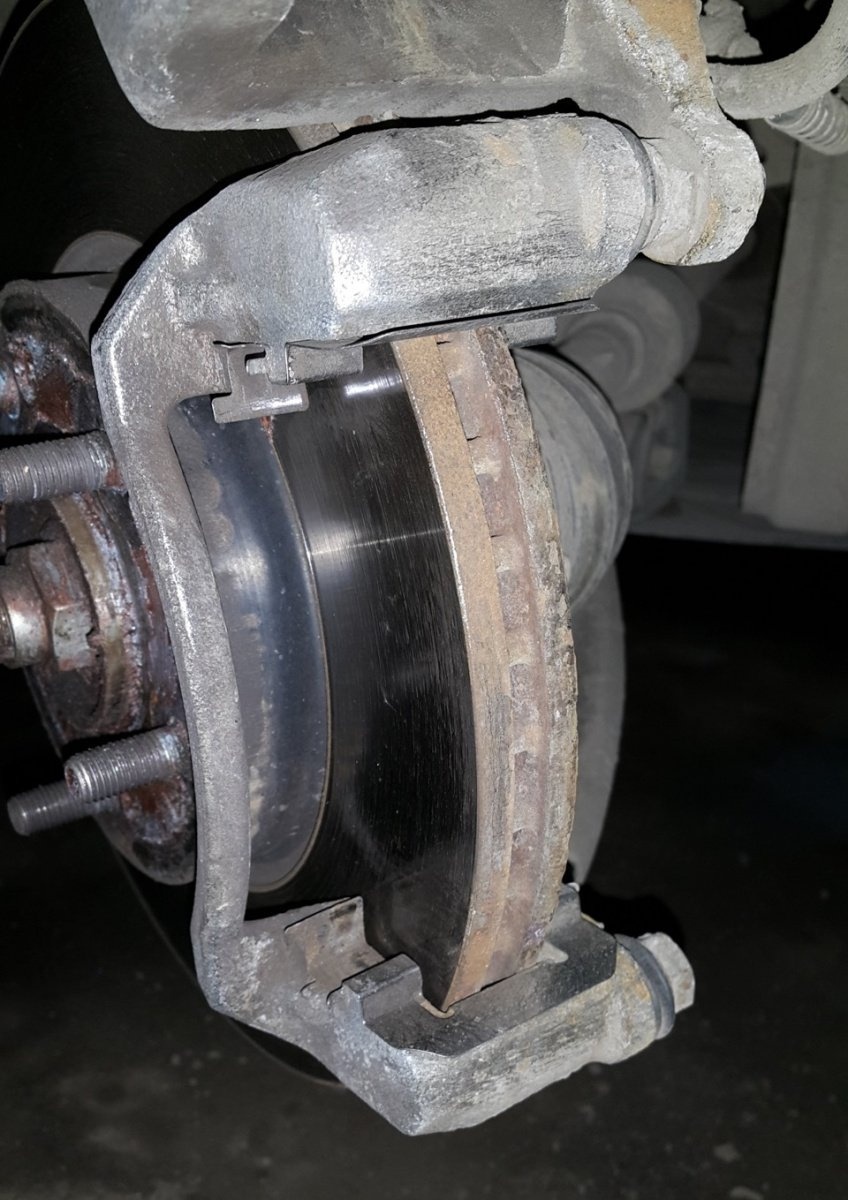

Визуально контролируют толщину внутренних накладок, так как они изнашиваются быстрее.

Также, замену колодок проводят при замасливании или наличии на них повреждений, в случае расслоения и одновременно со сменой тормозных дисков.

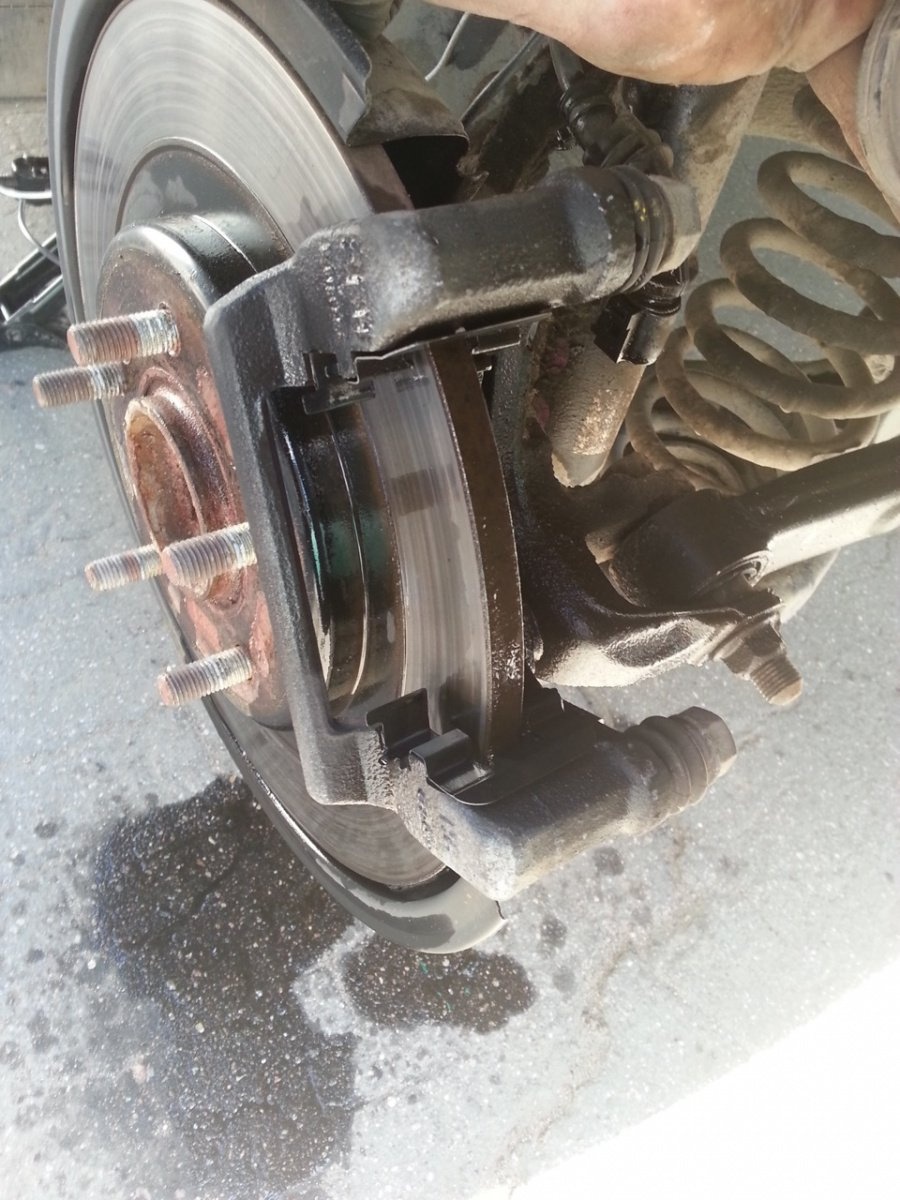

Меняем задние тормозные колодки с механическим ручником

В работе понадобятся ключи размерностью 14 и 17 мм, плоскоконечная отвертка.

Последовательность действий:

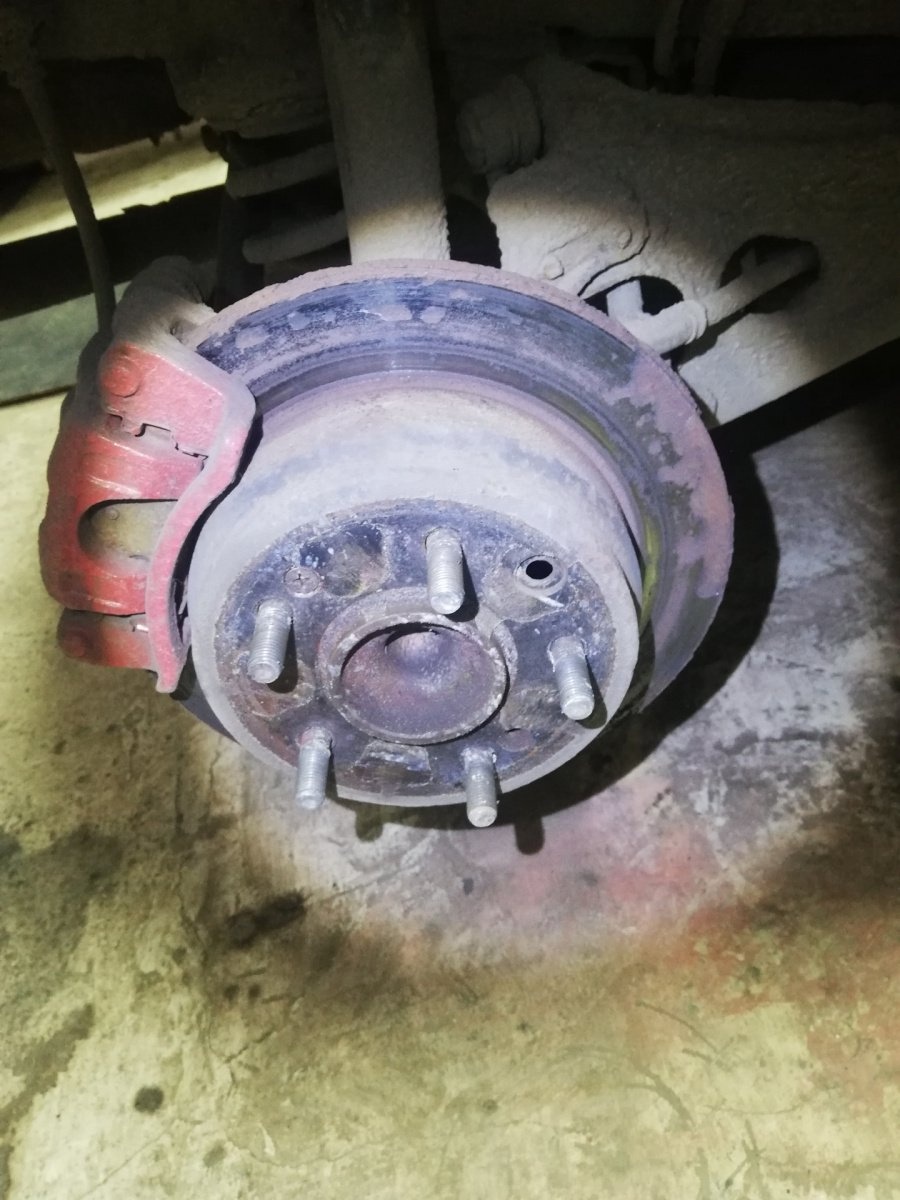

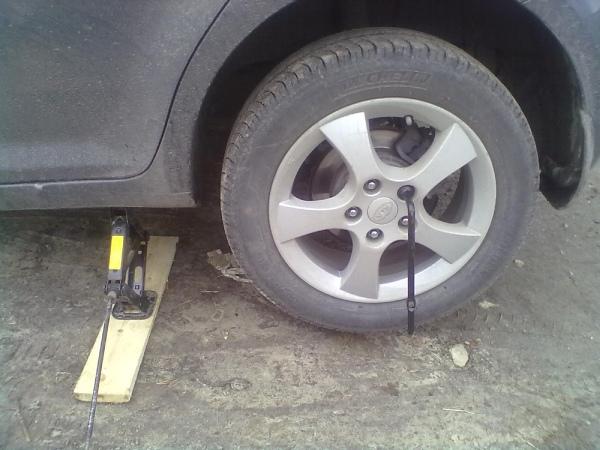

Устанавливаем машину на опору и проводим демонтаж заднего колеса. Используя ключи, открутите нижний болт, который фиксирует тормозной цилиндр и направляющи

Слегка ослабив затяжку верхнего болта, поднимите скобу и демонтируйте внутреннюю колодку. После снятия верните скобу в первоначальное положение. Отверткой углубите поршень.

Снова поднимите скобу и достаньте вторую колодку.

Установите новый тормозной комплект и соберите все снятые элементы Kia Ceed.

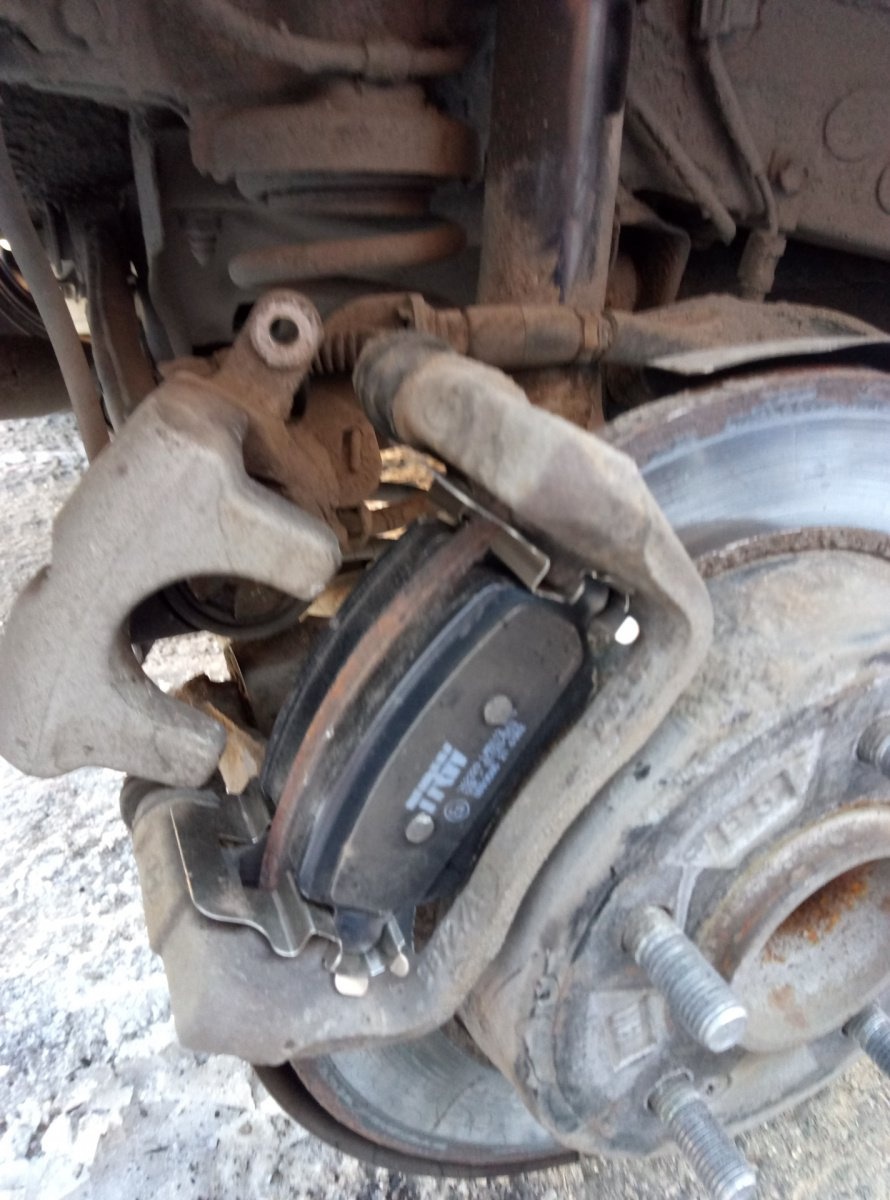

Устанавливаем новый комплект (ссылка на источник фото)

Когда все детали собраны, прокачайте тормоза для каждого колеса и заверните крышкой заливное отверстие бачка.

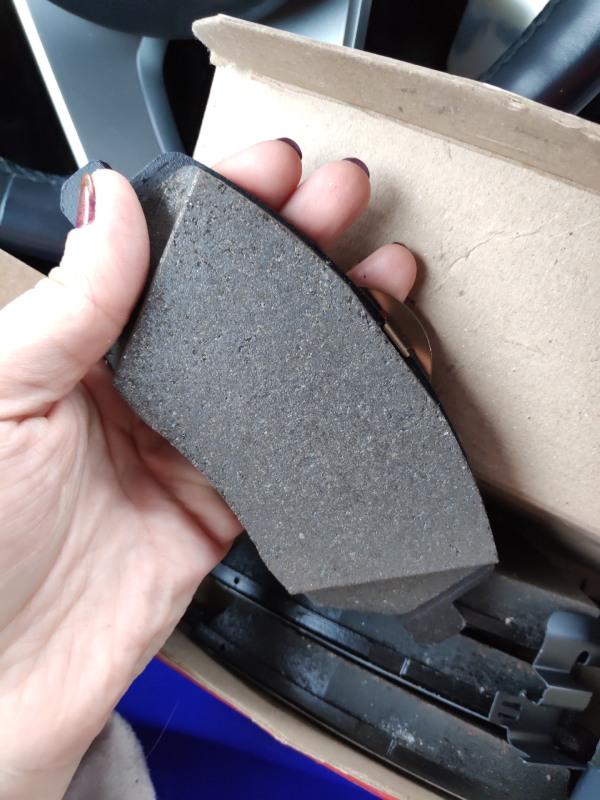

Какие колодки выбрать вперед и назад

Выбрать колодки для своего Сид можно по каталогам согласно комплектации автомобиля. Это просто сделать в магазине или заранее переписать номер на сайте производителя. Соответствие колодок конкретному авто указано и на упаковке. Поэтому ошибиться трудно, затруднения возникают при выборе торговой марки.

Сомневающимся и патриотам КИА проще всего – выбор за фирменными колодками в фирменном же магазине. Это достойное приобретение. Гарантировано качество и соответствие именно вашей машине. Тем, кто не так трепетно относится к фирменным запчастям, подойдут колодки MOBIS и SANGSIN BRAKE, которые поставляют комплектующие на заводы Hyundai и KIA. Хорошим выбором станут TRW/Lucas, Remsa и MILES. Продукция этих производителей отличается высокой надежностью и качеством изготовления. Они производят колодки для всех автомобилей. Неплохо зарекомендовали себя недорогие колодки ABE, PROFIT и JAPANPARTS.

В любом случае нужно внимательно отнестись к покупке, вместе с продавцом изучить каталог и подобрать соответствующие вашему КИА Сид колодки.

Порядок замены передних колодок по шагам

До начала работы откройте капот и снимите крышку бачка с тормозной жидкостью. Это необходимо для контроля уровня и отбора лишней жидкости. В процессе замены придётся выдавливать тормозные цилиндры, поэтому уровень может подняться.

Дальше действуем пошагово:

1. Обязательно поставьте на стояночный тормоз и подложите башмаки под задние колёса (или хотя бы под одно — по диагонали).
2. Отпустите гайки на снимаемом колесе и поднимите авто.
3. Открутите гайки и снимите колесо, для страховки рядом с домкратом под машину можно подставить полено или в крайнем случае колесо.
4. Щеткой по металлу и ветошью очистите суппорт и защитный щиток.
5. Рожковым ключом на 17 придержите гайку на направляющем, а накидным на 14 или головкой с трещоткой открутите нижний и ослабьте верхний болт крепления скобы суппорта.
6. Потяните на себя скобу, тормозной поршень должен утопиться в цилиндр. После, проконтролируйте уровень жидкости в бачке. Лишнюю отберите. Не получилось вдавить поршень – ничего страшного, переходите к следующей операции.
7. Потяните за нижнюю часть скобы и она приподнимется вверх. Будет держаться на одном болту и её нужно подвязать проволочкой или канатиком к пружине.
8. Выньте колодки и одну из старых приложите плоскостью к тормозному поршню. Заведите баллонный ключ с наружной стороны в скобу, уприте в колодку и действуя ключом как рычагом задавите поршень.
9. Очистите скобу с внутренней стороны щеткой по металлу.
10. Протрите ветошью и проверьте состояние резиновых уплотнителей, при необходимости замените.
11. Сильно загрязнённый диск очистите специальным средством.
12. Проверьте ход направляющих. Если затруднён – необходимо приоткрыть пыльники, вынуть направляющие и смазать.
13. Установите прижимные пластины на колодки и вставьте колодки в суппорт. Колодку с сигнализатором износа в виде жестяной скобы, установите на внутреннюю сторону.
14. Накиньте и прикрутите скобу к суппорту.
15. Поставьте колесо и переходите на другую сторону.

После каждой манипуляции с поршнями контролируйте уровень тормозной жидкости!

Киа Сид с 2018 по 2021 год

Описание

Также во втором поколении есть модификации с диаметром диска 300мм под колеса R16 для них устанавливаются другие колодки.

Передние тормозные колодки.

Официальным поставщиком тормозных компонентов на конвейер KIA Ceed является Sangsin Brake (Южная Корея) Часто на оригинальных колодках можно увидеть их маркировку SBK

Согласно регламенту ТО, проверку степени износа колодок необходимо проводить каждые 15 тыс. км. пробега. Если уровень износа критический — необходимо произвести замену передних и задних тормозных колодок на новые.

Тормозные колодки для Киа Сид первое поколение ( 2006-2012г.)

Оригинальные передние тормозные колодки:

• 581011HA00 — Комплектовались с 2006 по 2009 год;
• 581011HA10 — Замена артикула в 2009 году;

Оригинальные задние тормозные колодки:

• 583021HA00 — комплектовались с 2006 по 2009 год;
• 583021HA10 — замена артикула производителем в 2009 году.

Комплект тормозных колодок стояночного тормоза:

• 583501HA00 — замена номера не производилось за весь период производства.

Часто происходит изменение оригинальных номеров по причине выбора другого поставщика, поставляющего детали на конвейер завода, так и усовершенствования запчасти.

Префикс «S» в оригинальных каталожных номерах для Киа Сид указывает на продукцию Product Line-2. Такие запчасти предназначены для не гарантийных машин и не есть оригиналом, поставляются официальным дилерам Kia/Hyundai, как более дешёвая альтернатива оригинальным запчастям.

Наименование	Длина [мм]:	Ширина [мм]:	Толщина [мм]:
Передние колодки	130	58	16-17
Задние колодки	93	41	15-16

Барабанные колодки стояночного тормоза 583501HA00 имеют следующие размеры:

• Наружный диаметр — 170 мм;
• Ширина — 27 мм.

Аналоги тормозных колодок для Киа Сид 2009-2012
Передние колодки
Бренд	Номер		Комментарий
SANGSIN BRAKE	SP 1240		Официальный поставщик тормозных колодок на конвейеры Daewoo, Hyundai и KIA.
NiBK	PN-0373		NiBK (Tokyo, Japan) — признанный лидер в области разработок и применения инновационных технологий в производстве фрикционных материалов для тормозных колодок.
Mando	MPK36		Mando (Корея) — один их крупнейших мировых производителей компонентов к автомобилям. Тормозные колодки, а также другие компоненты используемые при сборке автомобилей производятся для компании Mobis, поставляются на конвейеры Hyundai-Kia и GM
Задние колодки
SANGSIN BRAKE	SP 1187		Толщина колодки — 15,8мм.
NiBK	PN-0436		Толщина колодки — 15,5мм.
TRW	GDB 3421		со звуковым предупреждением износа
Колодки барабанного ручного тормоза
NK	2734790		СБС Дойчланд ГмбХ является членом скандинавской группы СБС, которая является одной из ведущих в Европе среди специалистов по тормозной системе
NiBK	FN-11006		Комплект 2шт.

Тормозные колодки для Киа Сид второе поколение ( 2012-2017г.)

Артикулы передних тормозных колодок изменились после рестайлинга, но размеры остались прежними.

Оригинальные передние тормозные колодки CEED A2 (2012-2015):

• 58101A6A00 — комплектовались по 2013 год;
• 58101A6A01 — усовершенствованные колодки, комплектуются с 2013 года;
• 58101A2A25 — используются для моделей с тормозными дисками диаметром 300 мм.

Оригинальные передние тормозные колодки CEED 16 (2015-2017):

• 58101A6A02 — рестайлинг моделей 2016 года;
• 58101A6A70 — используются для моделей 2016 года с увеличенными тормозными дисками диаметром 300мм.

Оригинальные задние тормозные колодки:

• 58302A2A30 — Для авто с механическим ручником;
• 58302A6A20 — для авто с электрическим стояночным тормозом (EPB).

В некоторых моделях Киа Сид второго поколения используются тормозные диски 517122L500 диаметром 300мм под колеса R16, а именно в комплектациях Comfort SE, Prestige и Premium. Поэтому размеры колодок и артикул другой.

Размеры тормозных колодок Киа Сид 2012-2017:

Наименование	Длина [мм]:	Ширина [мм]:	Толщина [мм]:
Передние колодки	133	60	17,2-18
Передние колодки на диск 16″	141	60	16,2-18
Задние колодки (Механический ручник)	95	43	14,7-15,2
Задние колодки (Электрический ручник)	100	41	14,9-16,1

Толщина и состав тормозных колодок, а именно её фрикционной накладки зависят от производителя, модели, и напрямую влияют на продолжительность работы тормозных колодок.

Оригинальные

Артикул                                                       Артикул

58302A2A30 Механический ручной тормоз		58302A6A20 Электрический стояночный тормоз
SANGSIN BRAKE SP1536	—/—	Fenox BP43056
TRW GDB 3585	—/—	SANGSIN BRAKE SP 1401
NiBK PN-0538	—/—	SANGSIN BRAKE SP 1409
