Колодки Киа Сид: замена передних и задних, колодки ручника, артикулы тормозных накладок

Признаки износа тормозных механизмов

Так, какие же признаки износа тормозных механизмов

О проблемах в роботе тормозных колодок Киа Сид в первую очередь сигнализируют признаки, которые проявляют себя во время движения:

1. Педаль тормоза работает не так, как обычно. Проваливающаяся педаль может указывать на неисправность самих колодок, сопутствующих узлов (из строя может выйти цилиндр или в бачке существенно уменьшился объем рабочей жидкости).
2. При резком нажатии педаль вибрирует. Вибрация может передаваться на весь корпус Kia Ceed. Это говорит о необходимости диагностики колодок, дисков.
3. Торможение сопровождается скрипом и свистом. Появление таких звуков свидетельствует не только об износе тормозных накладок. Также свист может возникать, когда фрикционный слой теряет свои свойства, либо в случаях неисправностей в системе.
4. Уменьшается результативность торможения, что проявляется в увеличении времени, которое требуется до сброса скорости или полной остановки.

Регулярно проверяйте количество тормозной жидкости, резкое уменьшение которой может свидетельствовать о двух неполадках. Во-первых, убедитесь, что целостность системы не нарушена и нет повреждений, через которые вещество вытекает. Во второмслучае речь идет о критическом износе колодок Kia Ceed, поскольку по мере изнашивания суппорт расходует больше жидкости, чтобы обеспечивать функционирование поршня.

Вот что может случиться если не следить за состоянием тормозных механизмов

Какие инструменты нужны для замены колодок

Набор необходимых инструментов невелик:

• Противооткатные упоры для колес
• Колесный ключ + домкрат
• Гаечные ключи или головки 14 и 17 с трещоткой
• Гаечный ключ 17
• Отвертка с плоским жалом
• Небольшой кусок проволоки или веревки
• Металлическая щетка
• Шприц, груша или обычная клизма для откачивания тормозной жидкости
• Перчатки и тряпка

Если нет — бери. Стоят они недорого и всегда помогут с мелкими проблемами. Нет необходимости покупать розетки и трещотки, а ключи должны быть на борту. Пригодятся очиститель тормозов и смазка для направляющих суппорта. Очиститель эффективно удалит грязь с тормозных дисков. Часть смазки потребуется направляющим, а остальная часть пригодится позже для других частей машины.

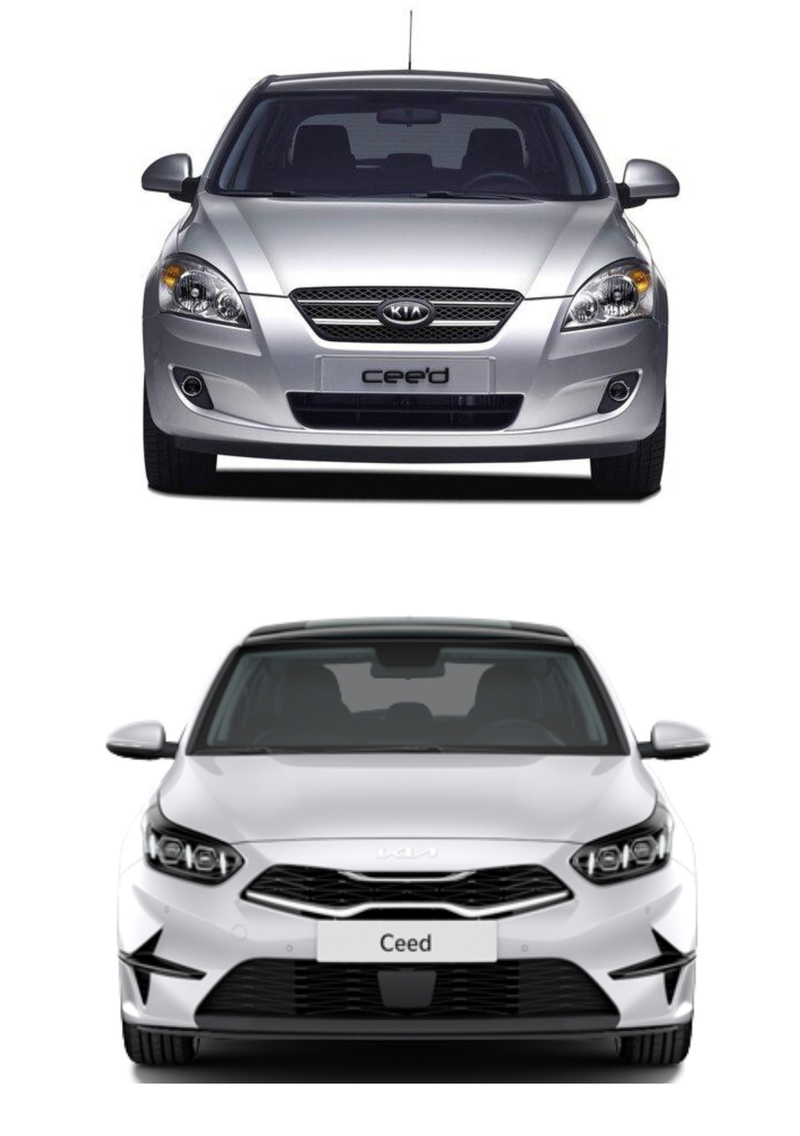

Выбираем «накладки» для разных поколений Kia Ceed

Тормозная система Киа Сид 1 поколения ED (2007, 2008, 2009, 2010, 2011, 2012) и Kia Ceed JD (2012, 2013, 2014, 2015, 2016, 2017, 2018 годов выпуска) предусматривает комплектацию передними и задними колодками. Модели ED оборудованы ручниками барабанного типа. На машинах второго поколения производитель устанавливает стояночные тормоза с механическим и электронным приводом.

Часть экземпляров Киа Сид 2 поколения оборудованы 300-миллиметровыми дисками для колес R16, поэтому накладки для них отличаются.

Колодки для моделей Kia Ceed поставляются южнокорейским производителем Sangsin Brake.

Завод-производитель рекомендует проводить профилактический технический осмотр состояния данных тормозных компонентов с интервалом 15 тысяч километров.

«Накладки» для Сид третьего поколения

HYUNDAI/KIA 58101-G4A10 – артикул оригинальных передних колодок для Kia Ceed 3 поколения.

Аналогов сейчас не так много:

• SANGSIN SP-1848
• REMSA 17-83.02

Хороший аналог для Kia Ceed 3 — SANGSIN SP-1848

Колодки для Kia Ceed JD

На дорестайлинговые Киа Сид 2 ставили 3 вида тормозных колодок:

1. Модели с артикулом 58101A6A00 установлены на машинах 2012-2013 годов выпуска.
2. Улучшенными компонентами с кодом 58101A6A01 оборудовались модели 2013-2015;
3. Для 300-миллиметровых дисков устанавливались механизмы с кодом 58101A2A25.
4. Артикулы накладок рестайлинговых модификаций – 58101A6A02 и 58101A6A70 (для тормозных дисков большего размера).

Оригинальные — 58302-A2A30

Артикулы оригиналов для замены задних колодок Kia Ceed JD (2012 – 2018) – 58302-A2A30 (для обычных ручников) и 58302A6A20 (для электроручников).

Размеры оригинальных «накладок»

Длина передних элементов Киа Сид 2 поколения составляет 133 мм для стандартных дисков и 141мм для увеличенных 300-миллиметровых дисков. Ширина для обоих типов равно 60 мм. Толщина для стандартного диска составляет 17,2-18 мм, для 16-дюймового диска – 16,2-18.

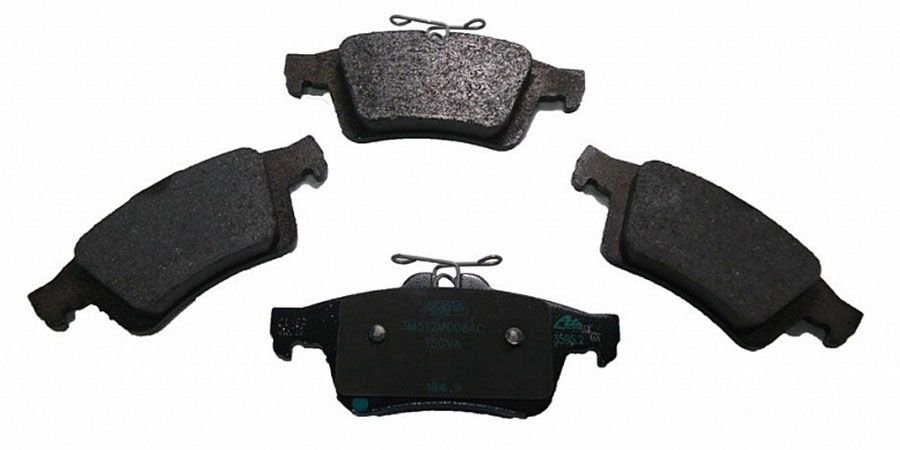

Размеры задних для Kia Ceed 2

Размеры задних колодок под механический ручник (ДхШхТ): 95х43х14,7-15,2 мм, параметры деталей для электроручников – 100х41х14,9-16,1мм.

Хорошие заменители

Варианты аналогов передних тормозных колодок Киа Сид 2 (в т.ч. рестайлинговых модификаций 2015-2018):

Отличный аналог — TRW с кодом GDB 3549

• Комплект производства SANGSIN с номером SP1400 с толщиной 17мм;
• NiBK с артикулом PN-0537 – 17-миллиметровые колодки с оптимизированным составом, керамической основой;
• Набор TRW с кодом GDB 3549 со звуковым сигнализатором критической толщины покрытия.

Заменители для увеличенных дисков:

Неплохой вариант — Textar 3.5 2491501

• SANGSIN SP1403 с толщиной покрытия 17,5мм;
• NiBK с кодом PN-11001 (толщина 16,5 мм);
• Textar 3.5 с номером по каталогу 2491501 – оборудованы звуковыми сигнализаторами.

Для модификаций Kia Ceed JD (включая 2014), укомплектованных ручником с механическим приводом, подойдут модели SANGSIN с кодом SP1536, комплекты Fenox 3.0 с артикулом BP43056 и TRW с номером GDB 3585 (есть звуковой индикатор).

На Киа Сид 2 с электроручником можно установить колодки SANGSIN SP (артикул 1401) и NiBK (каталожный код PN-0538).

Запчасти для Киа Сид 1

Оригинальные передние для Kia Ceed ED — 581011HA00

Оригиналы передних колодок для Kia Ceed ED можно найти по каталожному номеру 581011HA00 (в 2009 году номер был заменен на 581011HA10). Оригинальные задние компоненты выпускаются с артикулами 583021HA00 и 583021HA10. Набор заводских тормозных элементов ручника соответствует коду 583501HA00.

Если гарантийный срок Киа Сид 1 закончился, присмотритесь к неоригинальным и доступным запчастям категории Product Line-2, которые можно найти у официальных дилеров Kia/Hyundai. Код таких деталей маркируется префиксом «S».

Размеры тормозных колодок

1. По длине колодки равны 130, ширина – 58 мм. Диапазон толщины составляет 16-17 мм.
2. Задние накладки в длину равны 93, размер по ширине составляет 41, по толщине – 15-16 (единица измерения – миллиметры).
3. Колодки ручника Киа Сид 1 имеют такие параметры: величина наружного диаметра составляет 170 мм, по ширине компоненты равны 27 мм.

Хорошие аналоги

При выборе колодок для Kia Ceed ED можно остановить свой выбор на аналогах.

Комплекты передних элементов:

Хорошие колодки — SANGSIN 3.9 с артикулом SP 1240

• SANGSIN 3.9 с артикулом SP 1240;
• NiBK 3.6 с каталожным номером PN-0373 от компании, занимающейся разработкой и внедрением инноваций для производства фрикционных материалов;
• Mando 3.5 (код MPK36);

Аналоги для замены задних колодок:

SANGSIN с артикулом SP 1187

• Набор производства SANGSIN с артикулом SP 1187 (размер изделия по толщине – 15,8 мм);
• Набор NiBK с кодом по каталогу PN-0436;
• Тормозные механизмы TRW 3.5 (артикульный номер детали GDB 3421) – используется звуковой сигнал для предупреждения о стертом покрытии.

Заменители для ручника Киа Сид 1 представлены комплектами производства NK с артикулом 2734790, NiBK с кодом FN-11006.

Выбор колодок на Сид ED, JD

На JD подходят TRW GDB3585, 3582, проезжают около 50-60 тыс км, при этом не рассыпаются, диск не кушают. Цена около 2000 руб. Можно купить аналог REMSA, который производится на том же заводе. Цена в среднем на 500 рублей ниже. Оригинальная деталь имеет марку SBK и производится в Южной Корее, по качеству не сильно отличается от аналогов, но цена обычно выше. Оригинальные колодки на авто 2006-2012 (ED) имеют следующие коды:

• 581011HA00 — для автомобилей с 2006 по 2009 год, после того, как на те же автомобили перешла еще одна позиция — 581011HA10, по сути детали такие же;
• Также использовались коды 583021HA00 и 583021HA10 (сзади);
• Для ручника — 583501HA00.

Накладки с другими кодами доступны для автомобилей после рестайлинга. Однако их размеры у всех одинаковые, поэтому детали можно считать взаимозаменяемыми.

Ботинок слева явно нуждается в замене, башмак справа новый

CEED A2 производятся с 2012 года и имеют следующие коды:

• 58101A6A00 — до 2013 г;
• 58101A6A01 — выпускался с 2014 г;
• 58101A2A25 используются для тех комплектаций, которые оснащены тормозными дисками 300 мм.

Для автомобилей 2015-2017 года выпуска подходят следующие колодки:

• 58101A6A02 — для рестайлинговых моделей с 2016 года.
• 58101A6A70 — для автомобилей с дисками 300 мм.

Задние колодки имеют следующий артикульный номер:

• 58302A2A30, если ручной тормоз механический.
• 58302A6A20 — для комплектаций с EPB.

Если машина старшего поколения, но с колесами R16 и дисками 300 мм, то артикул будет другим.

Напоминаем, что бывают случаи, когда автомобили одной серии, года выпуска и комплектации имеют разные детали, существенно отличающиеся друг от друга. Поэтому для точного подбора автозапчастей лучше всего использовать VIN-номер автомобиля.

Замена передних и задних тормозных колодок в Киа Сид своими руками

Какие колодки выбрать на Киа Сид ED и JD

Тормозные колодки подобны многослойному пирогу, где каждый слой выполняет свою роль. Важнейший слой тормозной колодки — фрикционная накладка, от которой зависит срок износа элементов всей системы.

Для Киа Сид производителем предусмотрены несколько видов колодок. Они отличаются составом и размером. Их выбор зависит от модификации Киа Сид.

Первое поколение (ED)

При замене задних тормозных колодок на Киа Сид 2008, 2009, 2010, 2011, 2012 года и раньше найти оригинальные накладки можно по артикулу: KIA 583021HA10.

Второе поколение (JD)

На Киа Сид 2 поколения подбор расходников потребует больше времени и усилий, поскольку здесь предусмотрены несколько вариантов:

• На дорестайлинговые модели, выпущенные в 2012-2013 гг., подходят колодки под артикулом: 58101A6A00.
• Для рестайлинговых версий Киа Сид можно посмотреть колодки под арт. 58101A6A02
• После рестайлинга 2013 года южнокорейская линейка автомобилей получала разный тормозной привод. Учитывая это, для автомобилей с механическим ручником оригинальные колодки значатся под арт.: KIA 58302-A2A30; с электроручником: KIA 58302-A6A20.

Замена передних тормозных колодок Kia Ceed

Замена передних тормозных колодок будет описана на примере второго поколения Киа Сид, в других кузовах процесс практически идентичен. Для работы используйте 14-ти и 17-ти миллиметровые торцовые ключи, переставные клещи.

Обратите внимание, что колодки Kia Ceed подлежат замене полным комплектом – внутренняя, внешняя накладки для обоих колес одной оси.

TRW

Последовательность действий:

1. Проверьте тормозную жидкость. При максимальном уровне часть вещества нужно откачать.
2. Установите ручку МКПП в положение 1 (на коробке-автомате выставьте ручку селектора на «Р»). Зафиксируйте задние колеса «башмаками».
3. Частично открутите крепления колеса, надежно зафиксируйте переднюю часть кузова с помощью опоры. Окончательно избавьтесь от гаек, демонтируйте колесо.

   Демонтируем колесо

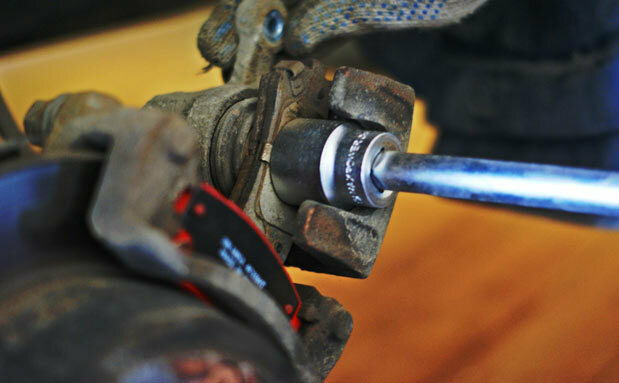

4. Зафиксируйте ключом направляющий палец скобы, и выворачивайте нижнее крепление в виде болта.

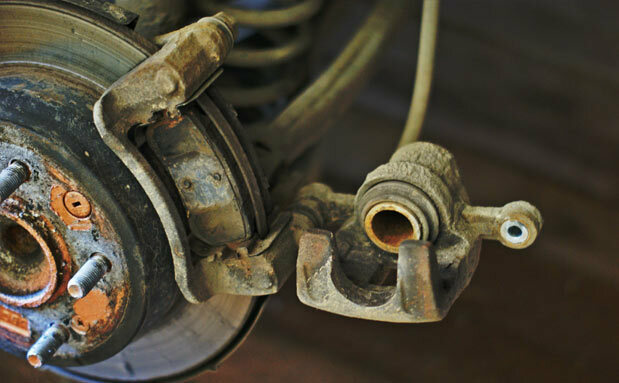

5. Поднимите суппорт, демонтируйте накладки, а затем избавьтесь от пластинчатых пружин.

6. Осторожно вставьте до упора поршень в цилиндр, сохраняя целостность защитного чехла.

   Зачищаем поверхность диска
7. Уберите загрязнения и ржавчину на поверхности направляющей.

   Чистим направляющие
8. Поставьте набор новых пластинчатых пружин и колодок. Обработайте болт направляющего пальца суппорта фиксатором резьбы, чтобы крепление не слетело.

9. Несколькими нажатиями тормоза подведите накладки к дискам.
10. Верните колесо на посадочное место, зафиксируйте гайками.
11. Повторите все действия для другой стороны;

Убедитесь, что количества рабочего вещества в бачке достаточно.

Важные предупреждения

Слева пыльники направляющих, а с права теплоизоляционная проставка

Пластинчатые пружины сокращают интенсивность вибрации тормозных компонентов во время движения, поэтому рекомендуется менять их вместе.

• В процессе замены Киа Сид осмотрите резиновые пыльники, защищающие направляющую пальца. Также убедитесь, что тормозной суппорт свободно двигается своей траектории. Если он перемещается туго, нанесите на направляющую суппорта консистентную смазку.
• Поставьте теплоизоляционные проставки на внутренние колодки.
• При тест-драйве сделайте несколько торможений для лучшей притирки и обеспечения плотного контакта с диском. В первое время рекомендуется отказаться от резких торможений, чтобы избежать подгорания верхнего слоя накладок. Это негативно скажется на эффективности торможения Kia Ceed.

Ремонт Киа Сид

в автосервисе Kia

• Модель: Kia Ceed JD
• Тип кузова: хэтчбек
• Год, пробег: 2013, 64 000 км
• КПП, привод: автомат, передний
• Двигатель: 1.6 бензин

Описание проблемы:

• плохо держит ручник

Диагностика выявила следующее:

• ручник плохо держал из-за сильного износа задних колодок. Менять их немного проще чем на этой же машине первого поколения, здесь не надо снимать тормозной диск для замены барабанных колодок, которые идут для ручника отдельно. Однако в данном случае при замене надо иметь сканер, который позволяет сводить и разводить электромоторы задних колодок.

Выполненные работы:

• замена колодок ручника

Как понять, что пришло время менять колодки

Износ тормозных накладок процесс относительно долгий. По этой причине необходимость замены деталей вряд ли застанет водителя врасплох. К тому же на рынке все чаще встречаются колодки с датчиком износа. Стоимость этих расходников выше обычных, однако это избавит Вас от лишних волнений. В нужный момент на экране приборной панели возникнет напоминание о необходимости замены задних колодок на Вашем Киа Сид.

Что делать, если у Вас установлены обычные тормозные накладки без всяких датчиков? В таком случае автомобиль сам подаст Вам сигнал о наличии проблем. Так, предположить неисправность тормозных колодок при наличие следующих признаков:

1. Нетипичное поведение тормозной системы;
2. Увеличенный тормозной путь;
3. Характерный скрип при нажатии на педаль тормоза;
4. Появление ударов при резком торможении;
5. Торможение сопровождается рывками.

Заметив, описанные выше сигналы, самым верным решением будет — осмотреть состояние колодок и оценить степень их износа. Если опасения подтвердятся, не стоит затягивать с приобретением новых деталей и их установкой.

Меняем задние тормозные колодки с механическим ручником

В работе понадобятся ключи размерностью 14 и 17 мм, плоскоконечная отвертка.

Последовательность действий:

1. 1. Устанавливаем машину на опору и проводим демонтаж заднего колеса. Используя ключи, открутите нижний болт, который фиксирует тормозной цилиндр и направляющие.

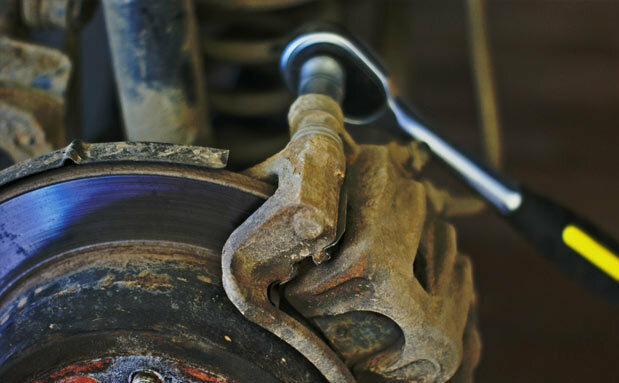

   2. Слегка ослабив затяжку верхнего болта, поднимите скобу и демонтируйте внутреннюю колодку. После снятия верните скобу в первоначальное положение. Отверткой углубите поршень.

   3. Снова поднимите скобу и достаньте вторую колодку.
   4. Установите новый тормозной комплект и соберите все снятые элементы Kia Ceed.

      Устанавливаем новый комплект

Когда все детали собраны, прокачайте тормоза для каждого колеса и заверните крышкой заливное отверстие бачка.

Снятие стояночного тормоза на Киа

Киа с пробегом 467 000км. Замена ручного тормоза ( колодки, трос)

Регулировка ручника и замена колодок ручника Киа Соренто II.(Handbrake adjustment on Kia Sorento II)

Как подтянуть ручник на Киа Соренто (Kia Sorento) II (2009 г.)

Kia Sportage 3. Замена колодок стояночного тормоза. Развалились колодки.

Замена тормозных колодок ручника

Kia Ceed. Замена тросов ручника

Замена тросов ручника на Киа.

KIA CEED Снятие центрального тоннеля и ремонт механизма натяжения стояночного тормоза.

Kia Carnival замена колодок, замена тросов ручника

Замена датчика АБС Киа Сид

Система ABS позволяет тормозить более эффективно. Автолюбители знают, что бывают ситуации, когда блокируются колеса (это происходит при аварийной ситуации, резком торможении) и машина становится похожей на неуправляемую карету. Стратегия, которая спасет вас и других участников дорожного движения, — это прерывистое торможение. Однако человек во время форс-мажора может вести себя непредсказуемо или просто не помнить, что ему делать. Для этого есть система ABS. Интеллектуальная электроника отслеживает положение колес и активируется в нужный момент.

Самая распространенная неисправность АБС для Сид — это неисправность датчика колеса АБС или ЭБУ. Как правило, самостоятельно отремонтировать антиблокировочную тормозную систему непросто из-за ее сложной конструкции. Для диагностики и устранения неисправностей требуется специальное оборудование и обученный персонал, поэтому лучше всего обратиться в автосервис.

Когда менять передние и задние тормозные колодки в КИА Сид

Купоны на автомобиль не оригинальные и многие из них с радостью поменяют все колодки вашего KIA Sid при первом ТО, с пробегом 15000 км (или через 12 месяцев). И тогда они будут делать это с такой же регулярностью. На самом деле производители автомобилей рекомендуют проверять тормоза и колодки каждые 20000 км и при необходимости регулировать, ремонтировать, чистить или заменять их. То есть сначала проверьте и только потом меняйте. Поэтому не стоит поддаваться уговорам механиков, тем более что проверить и заменить колодки можно самостоятельно.

заменить колодки необходимо с учетом износа. Передние берут на себя основную нагрузку, поэтому они быстрее изнашиваются и гораздо чаще меняются. При умеренном стиле вождения передние прослужат до 50, для любителей погонять и резко тормозить до 30 тыс. Км. Задние как минимум в 1,5 — 2 раза дольше. Помимо стиля вождения, срок службы сокращается при неисправностях тормозной системы, езде по грязным дорогам и некачественному материалу самих тормозных колодок.

Помимо условного интервала замены есть и другие признаки, определяющие необходимость замены тормозных колодок:

• Писк от акустических датчиков износа. Датчик представляет собой специальную пластину, встроенную в фрикционный материал колодки. В случае критического износа он касается тормозного диска и издает характерный писк или писк.
• Уровень тормозной жидкости снизился.
• Подушечки изношены до толщины 5 мм (2 мм — критический размер — немедленно замените).
• Эксцентриситет тормозного диска.
• Увеличенный тормозной путь.

Визуально проверьте толщину внутренних накладок, так как они быстрее изнашиваются.

Кроме того, замена колодок производится при засалении или повреждении, в случае расслоения и одновременно с заменой тормозных дисков.

Замена задних колодок на Киа Сид JD самостоятельно

Последовательность работы зависит от модификации автомобиля, а также от типа ручного тормоза. В первую очередь разберем процесс замены колодок на автомобилях с механическим тормозом.

Для работы поддомкратьте автомобиль и снимите заднее колесо. Приступаем к демонтажу суппорта. При помощи ключей размерами 14 и 17 откручиваем нижний болт. Затем снимаем крепежи суппорта. Открутите болт, расположенный сверху, и приподнимите скобу.



Аккуратно достаньте левую колодку. Затем отверткой вдавливаем до упора цилиндр, вновь приподнимаем суппорт и вытаскиваем вторую накладку.

Специальной металлической щеткой очистите суппорт и посадочное место от грязи и остатков смазки. При необходимости обработайте скобы смазкой. Установите новый комплект колодок и соберите узел в обратном порядке.
